沪科版九年级物理《了解电路》单元试题
庙塘中学九年级物理第十四章《了解电路》单元试题学校：班级：姓名：得分：
一、单一选择题（每小题3分，共计42分）
1．用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于：( )
A．毛皮束缚电子的能力比较强
B．橡胶棒的正电荷转移到毛皮上
C．摩擦过程中创造了负电荷
D．橡胶棒上有多余的电子
2．三只轻纸球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是：( )
A．三球都带电B．有两球带同种电荷，第三球不带电
C．只有一球带电D．有两球带异种电荷，第三球不带电
3．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的图是：( )
4．下列各种说法中,正确的是：( )
A.与绸子摩擦过的玻璃棒带正电
B.金属导体中自由电子定向移动的方向就是电流方向
C.电流总是从电源的正极流向负极
D.接有电源的电路中一定有电流流过
5．如图所示，开关S闭合时，可能发生的现象是：（）
A．L1发光、L2不发光
B．L1被烧坏
C．L2被烧坏
D．电池被烧坏
6．如果电路中有两个电灯，关于两个电灯的连接方式的说法正确的是：( )
A．闭合开关S后，两灯同时亮一定是串联
B．闭合开关S后，两灯同时亮一定是并联
C．闭合开关S后，只有一灯亮一定是串联
D．闭合开关S后，只有一灯亮一定是并联
7．下列说法中正确的是：（）
A．电路中可以只有电流而没有电压
B．电源是产生电压的必要装置
C．导体中有大量的自由电荷，只要构成通路，导体中就会有电荷通过
D．电路中只要有电压，就会有电流
8．关于电流表和电压表的使用，下列说法错误的是：（）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程：“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
9．如图所示，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是：( )
A．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大
B．电流方向为乙→甲，甲箔片张角减小，乙箔片张角增大
C．电流方向为乙→甲，甲、乙张角不变
D．因为只有甲箔片上带负电，所以铜棒中无电流，甲、乙箔片张角都不变
10．教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制。
为了从这一头开(或关)灯而到另一头能够关(或开)灯,如图所示设计最合理的是：（）
11．如图所示的电路中，开关S闭合后，三盏电灯并联的电路是：（）
12．如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是：
（）
A．断开S l，闭合S2、S3；
B．断开S3，闭合S1、S2
C．闭合S l，断开S2、S3；
D．闭合S2，断开S1、S3
13．如图所示电路，两盏相同的电灯在闭合开关后都能发光，过了
一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为
零．如果电路中只有一处故障，则故障可能是：（）
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
14．小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。
闭合开关，测得A、B、C三点的电流，其关系是：（）
A．I A＝I B＝I C
B．I C＞I B＞I A＞0
C．I A＞I B＞I C＞0
D．I C＞I B＞I A＝0
二、填空题（每空1分，共计31分）
15．自然界中存在着两种电荷：电荷和电荷。
电荷之间的相互作用规律是：。
16．电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有，而具有了的性质。
17．串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，通常情况下节日使用的小彩灯是联的，安装在教室里的几盏日光灯是联的。
18．在如图所示的电路中，开关闭合时，电流表A1的示数是0.12 A，A2
的示数是180mA，则电流表A的示数是A。
19．一节干电池的电压是；我国家庭电路的电压是；对
人体的安全电压是；若一小电动机工作时需要电源的电压是6V，如
果现在要用干电池作电源，需要将节干电池联起
来。
20．如图所示的电路：
(1) 当开关S l闭合，S2断开时，电灯会亮；电流的方向是由极流出，流过，最后到达电源的极。
(2) 当S l和S2都闭合时，电灯会亮，电灯不亮，原因是。
21．如图甲所示，当闭合开关后，电流表的示数将(填“不变”、“增大”或“减小”)；如图乙所示，当闭合开关后，电流表的示数将(填“不变”、“增大”或“减小”)，这是因为。
22．小明在实验时连成如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。
(1) 电路中其中的一个灯泡被短路了，对吗? 。
因为，如果是其中的一个灯泡被短路了，则，所以肯定(“是”或“不是”)其中的一个灯泡被短路。
(2) 电路中其中的一个灯泡灯丝断了，即开路了，对吗? ，因为其中的一灯泡开路，则，所以断定(填“是”或“不是”)其中的一个灯泡开路了。
23．灯L1与灯L2串联，先用电压表测L1两端的电压，如图所示，再测L2
两端电压时，只将电压表接A的一端改接C，这种接法，(填“正确”
或“不正确”)理由是。
三、实验与作图题（每空1分，每图2分，共计27分）
24．根据如图所示的实物电路图，在右方方框中画出与之对应的电路图．
25．在右边的方框内画出如图所示的电路图。
26．在如图所示的○内填上适当的电表符号，使之成为一个正确的电路，且闭合开关S后，两灯均能发光．
27．小明在实验室探究“串联电路中开关的位置是否影响它的控制作用”的实验时，连接了如图所示的电路，当它闭合开关后发现L1、L2都不亮，检查电路连接无误后判断是一个灯泡坏了，于是他想了一个办法，就是用一根导线检查电路的故障．方法是用导线分别连接a、b接线柱和b、c接线柱，观察每次连接时电灯的发光情况，从而判断故障。
(1)用导线连接a、b时，灯亮，说明灯开路。
(2)再用导线连接b、c时，灯亮，说明灯是开路。
28．用笔画线表示导线，将如图甲
所示中的电路连线完成。
要求：灯泡L1
与L2并联；用电流表测L1中的电流。
闭合开关后，电流表的指针如图乙所示，
则通过L1的电流为A。
29．如图所示的的电路，电源电压6V ， L 1、L 2是相同的两个电灯，当开关S 闭合后，两灯均正常发光。
在某时刻，电路出现故障。
电流表和电压表的示数出现异常。
造成该现象的电路故障有多种可能，如下表中1、2所列故障。
请分析写出可能出现的第三种由电灯引起的故障（其中一盏灯完好），并填上与1、2、3对应的电流表和电压表的大约示数。
30．张峰有一个标准的电压表，它有0～3V 和0～15V 两个量程。
用它测量由两节旧干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10V ，这显然是错误的。
(1)他出现错误的原因是 。
(2) 实际电压应是 。
31．如图所示，开关闭合时，V 表的读数是3V ，V 1表的读数是2V ，则：
L l 两端的电压是 V ， L 2两端的电压是 V
32．在“用电流表测电流”的实验中，小红同学连接的电路如图所示。
(1) 闭合开关，观察灯泡L 1、L 2的发光情况是 ；两电表A l 、A 2的指针偏转情况是 。
(2)请你在原图上适当改动导线的连接，使电流表A l 、A 2分别测量 L 1、L 2支路的电流。
(要求：在需改动的导线上打“x ”，用笔将改动后的导线画出来，导线不能交叉，改动尽可能少)．
1 L 2断路 6
2 L 1短路
0.4 3
九年级物理《了解电路》单元试题
参考答案
一、单一选择题（每小题3分，共计42分）
二、填空题（每空1分，共计31分）
15．正，负，；同种电荷互相排斥，异种电荷相互吸引；
16．电（或电荷、静电），吸引粉尘类微小物体；
17．串，并；
18．0.3;
19．1.5V ，220V ，不高于36v ， 4 ，并；
20．（1）L1L2，正，L1L2，，负，（2）L1，L2，L2被短路；
21．变大，变大，电压不变，电路中并联上一条电流的支路，电路中的总电阻变小；
22．（1）不对，另一个灯泡一定亮，不是，
（2）对，断路，另一个灯泡也不亮，是；
23．不正确，第二次测量时电压表的正负接线柱接反了；
三、实验与作图题（每空1分，每图2分，共计27分）
24、25、26、．略；
27．（1）L2，L1，（2）L1，L2；
28．图略，0.42；
29．L2断路，6 ，0 ，L1短路 6 ，0.4A，或L2短路0 0.4；
30．线路接入电表是0～3v的量程,而他读数却读了0～15v的刻度；所以错了；正确的读数应该是2V。
31．2V，1V；
32．(1) L1不发光，L2发光；A1指针不动，A2指针偏转；(2)略。
沪科版九年级全一册第十四章-了解电路单元检测卷-(含答案解析)
第十四章了解电路单元检测卷一、选择题1．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路2．以下电路图中与实物图一致的是（）—A．B．C．D．3．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是( )A．10 mA B．20 mA C．200 mA D．100 mA4．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．不能确定5．小明家的一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此A．短路B．通路C．断路D．支路6．如图所示，电源电压不变，R1、R2为定值电阻且R1＞R2。
开关 S 闭合后，电流表示数最小的是（）A．B．·C．D．7．用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源不变的条件下，他们所记录的实验结果如下，你认为其中不可能的是A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭8．如图所示，能够正确表示电路连接的是图（）~A．B．C．D．9．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc =6V ，U dc =0,若电路中只有一处故障，则其故障原因可能是（ ）A ．小灯泡灯丝断了B ．小灯泡被短路了C ．开关接触不良，断路了D ．电流表断路10．如图所示，开关S 闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现=3.0V ac U ，=0V ab U ， 3.0V bc U 。
九年级物理上册《第十四章 了解电路》单元检测卷及答案(沪科版)
九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。
沪科版九年级物理第十三章《了解电路》单元测试题及答案
沪科版九年级物理第十三章《了解电路》单元测试题及答案一、选择题：（每题3分，共39分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 答案1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是由于：A．金属棒的原子核把电子紧紧地束缚着B．经摩擦后，金属棒所带上的电荷很快通过手传到大地上去C．毛皮只有跟橡胶棒摩擦时才有电D．金属棒中没有自由电荷2、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则：A．验电器原来带负电，后来带正电 B．验电器原来带正电，后来带负电C．验电器先后都带正电 D．验电器先后都带负电3、下列现象不属于摩擦起电的是：A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰四处飘落4、某同学用电流表测量电流时，用了如图1所示的两个接线柱，则下列叙述正确的是：A．电流表的量程为0.6A～3AB．电流表的量程为0～3A图1C ．电流表的量程为0～0.6AD ．不能用来测量电流，谈不上量程5、如图2所示，甲、乙两表的示数分别是：A ．0.44A 2.1VB ．0.44A 10.5VC ．2.2A 2.1VD ．2.2A 10.5V6、某家用电器正常工作时，测得通过用电器的电流为4A ，则此时用电器可能是下列中的：A ．家用电冰箱B ．日光灯C ．家用空调机D ．电风扇7、下面关于电流表和电压表的使用规则的各种说法中，错误的是：A ．使用前都要检查指针是否对准零刻度线B ．测量前要估计测量值的范围，以选定量程C ．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D ．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上8、对于图3中的电路，图4中与实物连接图完全对应正确的电路是：9、如图5所示，下列说法正确的是：A ．丙是电压表，甲、乙是电流表B ．甲是电流表，乙、丙是电压表 图图3 图4图5C．乙是电流表，甲、丙是电压表D．甲是电压表，乙、丙是电流表10、电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是：A．从灯丝到荧屏图6 B．从荧屏到灯丝C．显像管内是真空的，无法通过电流D．电视机使用的是交流电，显像管内的电流方向不断改变11、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则：A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V12、电视机的荧光屏表面经常有很多灰尘，这主要是由于：A．荧光屏具有吸附灰尘的能力 B．房间内灰尘的自然堆积C．电视机工作时，荧光屏表面有静电 D．电视机工作时，荧光屏表面温度较高13、一个电路中有两个完全相同的用电器，用电流表测量表明通过两个用电器的电流相等，则这两个用电器的连接：A．一定是串联 B．一定是并联 C．不可能是并联 D．可能是串联，也可能是并联二、填空题(每空1分，共17分)1．用化纤布料制成的衣服穿在身上容易脏，这主要由于化纤布料容易发生___________现象，从而___________细小的灰尘所造成的．2．开关与控制的用电器总是_______联的；若任一个用电图7 器的通断不影响其他用电器的通断，这几个用电器必须________联。
2022-2023学年沪科版九年级物理全一册第十四章 了解电路单元测试题含答案
第十四章了解电路单元测试题一、单选题（每小题3分，共45分）1．用丝绸摩擦过的玻璃棒分别去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。
由此我们可以判定（）A．甲带负电，乙带正电B．甲带负电，乙不带电或带正电C．甲带正电，乙不带电或带负电D．条件不足，无法判定甲带何种电荷2．在晴朗的冬天，用塑料梳子梳理干燥的头发，头发会越梳越蓬松，其主要原因是（）A．梳头时，空气进入头发B．头发和梳子摩擦后，头发带同种电荷，相互排斥C．梳子对头发有力的作用D．梳头时，头发的毛囊会收缩3．两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大4．物理老师在讲授“摩擦起电”一节时，请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。
如果以橡胶棒与毛皮摩擦作类比，对这个现象的解释正确的是（）A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电5．、、、四个带电体，已知带正电，和互相排斥，和相互吸引，和相互排斥，则A．、带正电，带负电B．、带负电，带正电C．、带正电，带负电D．所带电性不能确定6．下列四组物质中，通常情况下都属于导体的一组是（）A．玻璃、陶瓷、人体B．水银、大地、石墨C．塑料、空气、橡胶D．盐水、煤油、蒸馏水7．关于电路的知识，下列说法中不正确的是（）A．只要电路闭合，电路中就有电流B．金属中的电流是由自由电子定向移动形成的C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的8．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．9．如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。

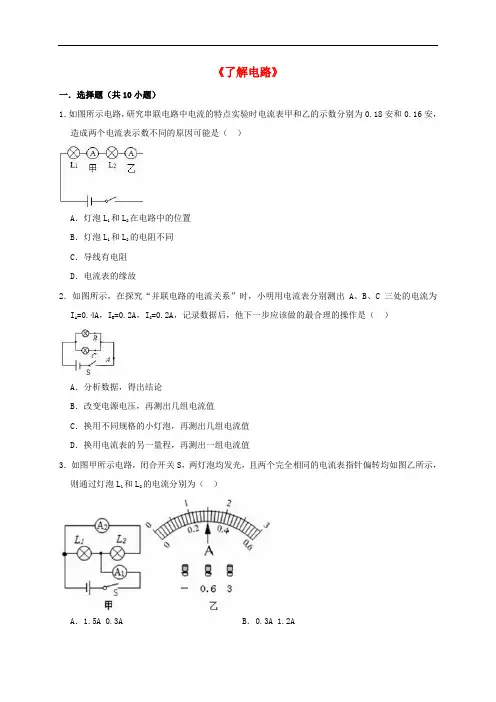

沪科版初三物理全册第十四章了解电路单元同步试题及答案
《了解电路》一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A=0.4A，I B=0.2A，I C=0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然堆积B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．下列说法中正确的是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创造电荷的过程D．静电总是有害的6．以下说法中与事实最为符合的是（）A．一节新的7号南孚电池电压为1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．通过技术改进，热机的效率可以达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和 L2串联B．甲是电流表，乙是电压表，灯L1和 L2并联C．甲是电压表，乙是电流表，灯L1和 L2串联D．甲是电压表，乙是电流表，灯L1和 L2并联9．一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A．100mA B．10mA C．0.1A D．1000mA12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a=1A、I b=0.4A、I c=0.6A，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A14．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再具有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．三．填空题（共5小题）16．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。

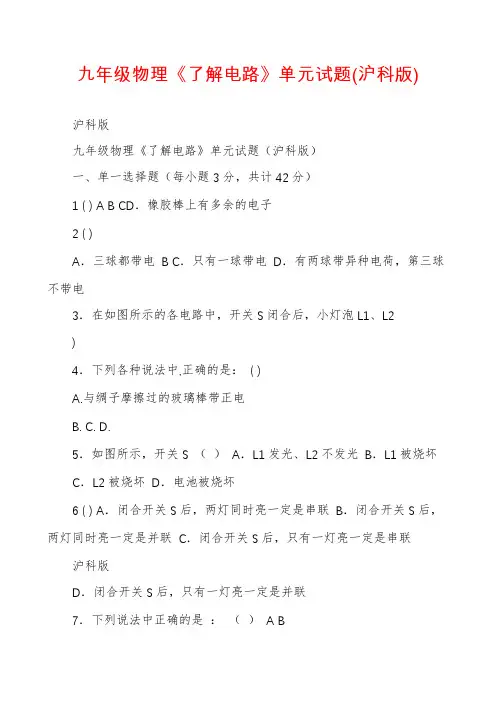

九年级物理《了解电路》单元试题(沪科版)
