真空皮带脱水机安装调试和维护手册样本
带式脱水机操作规程范本
带式脱水机操作规程范本一、操作前准备1. 检查带式脱水机的机械部分是否完好无损，特别是传动部分和电动机是否正常运转。
2. 检查带式脱水机的供电是否正常，并确保安全接地。
3. 检查带式脱水机的润滑油、润滑脂等润滑部件是否充足。
4. 准备好所需要使用的工具和备用零件，以备不时之需。
二、操作过程1. 将待脱水物料均匀地放置在带式脱水机的进料端。
2. 打开带式脱水机的进料调节阀，调整进料的流量和速度，以保证最佳的脱水效果。
3. 打开带式脱水机的电源开关，启动机器。
4. 观察带式脱水机的运行情况，确保其正常工作。
5. 定期检查带式脱水机的滤带是否干净，如有积尘或杂物应及时清理。
6. 定期检查带式脱水机的滤带是否破损，如有破损应及时更换。
7. 如发现带式脱水机有异常情况，如噪音过大、振动过大等，应立即停机检查，并排除故障。
8. 定期对带式脱水机进行维护保养，包括清洗和润滑等工作。
9. 当脱水工作完成后，关闭带式脱水机的电源开关，停止机器运转。
三、安全操作1. 操作带式脱水机时应穿戴好安全装备，如安全帽、防护眼镜、防护手套等。
2. 注意操作带式脱水机时的姿势，不要过度弯曲腰背，以免造成身体的损伤。
3. 在清洗和维护带式脱水机时，应先切断电源并拔掉插头，确保安全。
4. 在带式脱水机运行时，不得随意触摸机器内部的旋转部件，以免发生意外。
5. 禁止在带式脱水机周围堆放杂物，以免影响正常运行并发生危险。
6. 带式脱水机的电源应连接到专用插座，不得与其他电器共用一个插座。
7. 如发生带式脱水机异常情况或故障，应立即停机检查，并请经验丰富的维修人员进行维修。
四、应急措施1. 如带式脱水机发生异常情况，如噪音、烟雾等，应立即切断电源，并采取相应的安全措施，确保人身安全。
2. 如发生火灾等紧急情况，应迅速用灭火器进行灭火，或及时报警求助。
3. 在使用带式脱水机时，如发生人员受伤事故，应第一时间报告相关负责人，并及时进行急救和治疗。
皮带输送机操作维护规程范本
皮带输送机操作维护规程范本一、工作原则1. 遵守安全操作规程，确保操作过程安全可靠；2. 维护设备正常运转，及时检修故障；3. 负责设备操作及维护的人员应持证上岗，具备相应的技能和知识；4. 确保设备运行的顺畅和高效。
二、操作规范1. 操作前，应检查设备及周围环境是否安全可靠；2. 根据工作需求，将输送机启动、停止和调速等操作完全符合规定；3. 在正常工作状态下，不得私自停止设备或擅自调整设备参数；4. 在设备运行过程中，不得随意靠近设备，严禁将任何物品投放到输送机上；5. 定期巡视设备，发现问题及时通知维修人员进行维护；6. 操作人员应做好设备操作记录，如发现异常情况应及时上报。
三、设备保养1. 定期对设备进行清洁，保持设备外部清洁无尘；2. 定期检查输送机设备上的传动带是否磨损、断裂或松动，如发现问题应及时更换或修复；3. 定期检查输送机设备上的轴承和滚筒的润滑情况，及时添加润滑油；4. 定期检查驱动装置的工作情况，如发现问题应及时维修或更换；5. 定期清理设备底部的堆积物，保持设备运行畅通无阻。
四、安全措施1. 操作人员必须佩戴符合要求的安全防护用具，如安全帽、防护眼镜、防护手套等；2. 操作人员严禁穿拖鞋、吊带等不符合安全要求的装备；3. 操作人员必须熟知并遵守设备的安全操作规程，确保自身安全；4. 在设备运行期间，严禁将手、脚伸入输送带间隙或靠近滚筒；5. 对于设备的维修保养，必须在设备停止运行的情况下进行。
五、应急处理1. 发生设备故障时，应立即按照紧急停车按钮停止设备运行；2. 切勿盲目维修，若自行无法解决，应及时联系专业维修人员；3. 处理设备故障前，应确保安全防护措施已经到位；4. 完成紧急维修后，应对设备进行全面检查，确保设备正常运行。
六、培训和考核1. 通过培训，确保操作人员具备必要的技能和知识；2. 定期进行考核，对于操作不符合规定的人员进行再培训和指导；3. 持证上岗，操作人员必须通过相应的资格考试才能进行设备操作和维护工作。
真空皮带脱水机皮带自动纠偏装置使用说明书
固定室带式真空过滤机皮带自动纠偏装置使用说明书目录一、概述 (3)二、型号技术参数 (4)三、原理及特点 (5)四、安装 (9)五、调试 (11)六、操作前检查 (12)七、维护 (12)八、故障处理 (14)真空过滤机皮带自动纠偏装置使用说明书一、概述公司在引进、吸收、消化国外同类产品技术的基础上，进行改进而研发出来的一种新型、先进、高效、节能、安全、稳定、可靠、可以连续运行的真空过滤机皮带自动纠偏装置，并获得国家专利证书。
它是通过调节从动棍，从而保证皮带两侧的紧力动态平衡，实现皮带自动纠偏。
目前，真空过滤机被广泛用于固液分离，如脱硫系统中石膏浆液的二级脱水，化肥生产中的化肥脱水等行业的固液分离。
在真空过滤机脱水工作过程中，真空过滤机的皮带经常会跑偏，真空过滤机皮带跑偏后，将直接影响真空过滤机抽真空，过滤机抽不到真空，浆液中的水就不能被过滤，皮带跑偏将直接影响真空过滤机的正常工作。
现在真空过滤机皮带跑偏，都是通过人工手动调节。
但是人工手动调节有很多缺点。
首先，工作难度大，必须专业人士才可以调节，不然真空过滤机皮带两边跑，真空过滤机皮带不在正中位置跑。
其次，自动化程度低，需要人为的调节控制，浪费劳动力。
最后，不能实现实时自动纠偏。
只有实时自动纠偏，才能保证皮带不跑偏，才能保证真空过滤机正常连续运行。
至今我公司生产的真空过滤机皮带自动纠偏装置以其自动化程度高、安全可靠、操作简单、运行稳定、易维护等特点已被广泛的应用于冶金、矿山、化工、造纸、食品、制药、电厂及环保等部门。
二、型号技术参数2.1型号说明ZDJP -52- 0.4电动机功率传动丝杆型号自动纠偏同一系列的真空过滤机，由于皮带总长不同，长度越大的皮带需要的紧力就越大，所以要看具体情况定型号。
除以上表中所列的常用规格外还可以根据要求定做，用户如果对于工艺有特殊要求，也可以重新设计，满足要求。
2.2技术参数2.2.1设备参数型号: ZDJP-52-0.4技术参数表三、原理及特点3.1真空过滤机皮带自动纠偏装置结构一种真空过滤机皮带自动纠偏装置，它包括轴承座A、导轨、固定底板、梯形丝杆、轴承底板、轴承座B、向心推力轴承、螺纹驱动轴套、大齿轮、小齿轮、保护罩、减速机、减速机底座、电动机、行程开关A、行程开关B、行程开关C、行程开关D、行程开关E、行程开关F、行程开关G以及电气自动控制系统等。

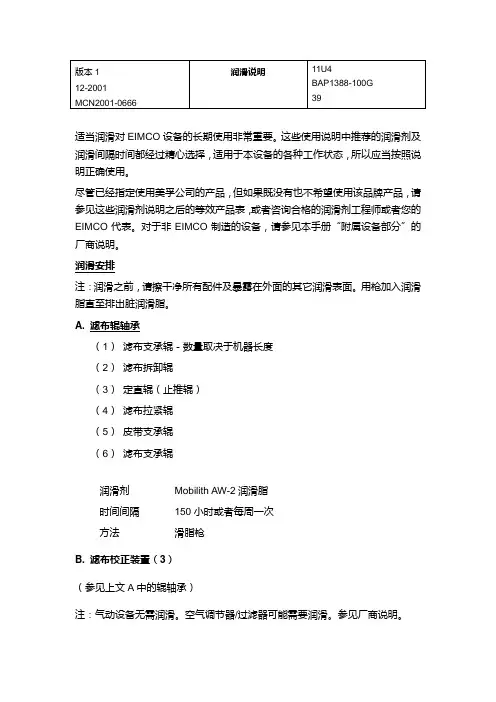

真空皮带机维护说明
适当润滑对EIMCO设备的长期使用非常重要。
这些使用说明中推荐的润滑剂及润滑间隔时间都经过精心选择，适用于本设备的各种工作状态，所以应当按照说明正确使用。
尽管已经指定使用美孚公司的产品，但如果既没有也不希望使用该品牌产品，请参见这些润滑剂说明之后的等效产品表，或者咨询合格的润滑剂工程师或者您的EIMCO代表。
对于非EIMCO制造的设备，请参见本手册“附属设备部分”的厂商说明。
润滑安排注：润滑之前，请擦干净所有配件及暴露在外面的其它润滑表面。
用枪加入润滑脂直至排出脏润滑脂。
A. 滤布辊轴承（1）滤布支承辊－数量取决于机器长度（2）滤布拆卸辊（3）定直辊（止推辊）（4）滤布拉紧辊（5）皮带支承辊（6）滤布支承辊润滑剂Mobilith AW-2润滑脂时间间隔150小时或者每周一次方法滑脂枪B. 滤布校正装臵（3）（参见上文A中的辊轴承）注：气动设备无需润滑。
空气调节器/过滤器可能需要润滑。
参见厂商说明。
图3C. 卸料带支承辊（7）与止推辊（8）润滑剂Mobilith AW-2润滑脂时间间隔150小时或者每周一次方法滑脂枪D. 滑轮轴承（9）与拉紧夹具（螺钉）（10）润滑剂Mobilith AW-2润滑脂时间间隔（9）滑轮轴承：500小时或者每月一次；（10）拉紧夹具：根据需要润滑方法（9）滑脂枪或者（10）手工涂抹E. 过滤器驱动装臵有关本手册附属设备部分减速器的润滑说明，请参见厂商说明。
有关非EIMCO 制造电机的润滑说明，参见厂商说明。
F. 有关非EIMCO制造的真空泵、真空接收器、进料泵、通风台面鼓风机以及电机驱动装臵的润滑说明，参见厂商说明。
小心：在验证产品兼容性之前禁止将各种润滑剂混合在一起。
请咨询合格的润滑工程师或者EIMCO工艺设备有限公司代表。
当使用与现有润滑剂不兼容的产品时，在使用新润滑剂之前必须先将已有的润滑剂（润滑油或者润滑脂）清除干净。
** NLGI #2 耐磨（EP）锂复合（高温）润滑脂卸料带检查至少每月检查一次卸料带的情况，如果过滤的是磨损性材料，则最好每月检查两次或者更多次。
真空皮带脱水机施工指导书
烟气脱硫工程真空皮带脱水机安装作业指导书编制人：审核：批准：编制单编制日期：一、编制说明本指导作业书是根据真空皮带脱水机说明书及相关图纸结合现场实际情况，按照可靠性、合理性、可行性的特点为原则进行编制，以指导本工程安装，能达到按期、优质、安全的管理。
二、编制依据1、华能湖南岳阳发电有限工期一期2×362.5MW机组烟气脱硫工程施工组织设计。
2、沈阳博众重型机械制造有限公司真空皮带脱水机说明书安装技术要求。
3、《电力建设施工及验收技术规范》锅炉篇DL/T5047-95。
4、《电力建设安全规程》火力发电厂部份。
5、《火电施工质量检验及评定标准》（锅炉篇）建质（1996）111号。
6、《连续输送设备安装工程施工及验收规范》GB502707、《火力发电厂焊接技术规程》DL/T869-2004。
三、工程概况1、该工程在华能岳阳电厂一期综合楼脱水间内安装真空皮带脱水机两台，2、工程地点：华能岳阳发电有限公司一期脱硫区域综合楼二楼脱水机房。
3、施工期为25天（12月25日——1月20日）。
4、真空皮带脱水机安装及调试。
四、机具及人员安排1、机具2、人员安排施工技术员 1人施工班长 1人钳工 3人起重工 1人焊工 1人普工 3人五、脱水皮带机安装5.1本皮带机为真空脱水皮带输送机，其主要由以下各构件组成：框架、轴辊、脱水带支撑辊及滤布支撑辊、橡胶脱水带、真空盘、橡胶脱水带的支撑托盘、给料箱、接水盘、烟气收集罩、滤布、过滤机驱动装置、防护挡板、就地操作盘等。
其安装顺序如下：设备开箱——基础放线——框架安装——轴辊、支撑辊安装——脱水带支撑盘的安装——真空盘安装——脱水带的安装——驱动装置安装——附属装置的安装——单机试车5.2脱水皮带输送机安装主要方法：5.2.1设备开箱检查：设备施工前的检查应符合以下要求。
（1）设计和设备技术文件应齐全；（2）按设备装箱清单，检查设备、材料的型号、规格和数量，应符合设计和产品标准的要求，并应具有产品合格证书；（3）机电设备包装良好，无变形、损伤和锈蚀；（4）钢结构件应有规定的焊缝检查记录和预装检查记录等质量合格证明文件；（5）基础、预埋件、预螺栓的尺寸和位置的允许偏差应符合规范要求,用于安装水平带式过滤机的地基应略高于周围地基，使安装后地脚螺栓不与水接触，以免发生腐蚀。
皮带脱水机作业指导书..
皮带脱水机安装作业指导书2编制依据3 作业前的准备和条件3.1 技术准备3.1.1施工图纸齐全，且完成对与皮带脱水机系统安装有关图纸的会审，编写有针对性的作业指导书。
3.1.2对施工人员进行技术交底。
3.1.3设备基础已进行工序交接。
3.2 作业人员配置、资格作业人员配置及资格3.3 作业工机具施工作业工机具统计表3.4安全器具施工安全用具统计表4 作业程序和方法4.1 施工方案按照皮带脱水机的安装顺序，将皮带脱水机的各部件用50t吊车从工艺综合楼的北侧空挡处吊入，在里面用卷扬机将设备拖到安装地点。
利用皮带脱水机上方的电动葫芦，将脱水机的各部件准确落位（电动葫芦不能斜拉、斜吊，只能在葫芦的正下方起吊）。
4.2 施工工艺流程施工前的准备→基础检查、划线、垫铁配制→脱水机框架安装→主动轮、从动轮→皮带支撑滚筒及滤布支撑滚筒→真空板及滑轮→滑板→主动轮皮带拉紧器→电机与主动轮→滴盘→皮带安装→过滤电机安装→推力滚筒→排水皮带→多孔喷淋、多孔冲洗水安装→真空板、滑板润滑装配和冲洗皮带安装→滤布紧线器、排列滚筒→多孔过滤装置→出料斜道、给料斜道→蒸汽罩→滤饼洗涤管道→冲洗水槽→滤布→刮刀装置→安全报警、安全标记及铭牌板安装。
4.3 施工方法及要求4.3.1 基础检查、划线及垫铁配制（1）对基础的外观、位置及外形尺寸进行检查，清理基础表面及地脚螺栓孔内的杂物和油污。
（2）依据图纸进行基础划线。
用经纬仪划出皮带机主轴中心线。
（3）依据进气箱中心线和主轴中心线，划出电动机、辅助设备中心线，并校核地脚螺栓孔位置和基础标高，将各中心线引到基础垂直面上并做出标记。
（4）垫铁配制在中心线划出后，根据各地脚螺栓孔中心线确定垫铁位置，将基础用刨锤凿基础麻面，将水泥和垫铁安装到位，保证垫铁纵横水平。
在配制垫铁时使用水平仪测定垫铁上平面标高。
使皮带机各部垫铁上平面标高达到图纸要求。
质量标准及要求：纵横中心线偏差：±10mm中心线距离偏差：± 3mm地脚螺栓孔偏差：±10mm标高偏差：± 5mm平面度：± 2mm/m垫铁配制要求：每组垫铁数量不超过3块，布置在地脚螺栓两侧，安装时厚的放在最下面，薄的放在上面，最薄的放中间。
脱水机说明书样本
卧式螺旋卸料沉降离心机说明书加拿大ANC有限公司目录一、概述..................................................................... 错误!未定义书签。
二、工作原理： ........................................................ 错误!未定义书签。
三、构造阐明： ........................................................ 错误!未定义书签。
四、技术条件： ........................................................ 错误!未定义书签。
五、使用须知............................................................. 错误!未定义书签。
六、安装规定： ........................................................ 错误!未定义书签。
七、润滑：................................................................. 错误!未定义书签。
八、维护和保养： .................................................... 错误!未定义书签。
九、部件拆装............................................................. 错误!未定义书签。
十、大端法兰拆装示意图 ........................................ 错误!未定义书签。
十一、小端法兰拆装示意图 .................................... 错误!未定义书签。
真空皮带脱水机 安装调试和维护手册
真空皮带脱水机安装、调试和维护使用手册设备：22.05 m²真空皮带脱水机合同号：VBF-0512客户：中电投远达环保工程有限公司项目：华能玉环电厂4×1000MW超超临界机组工程#1、#2机组二○○六年七月目录1 引言32 技术参数43 真空皮带脱水机描述64 真空皮带脱水机的现场安装95 调试前的检查126 真空皮带脱水机的启动127 真空系统的启动138 真空系统的关闭139 正常运行1310 紧急措施1411 非正常操作1412 运行检查1613 安全设备1814 管道1815 真空皮带脱水机辅助设备1816 维护说明20 17滤布纠偏装置2218 润滑2519 附表291 引言1.1 概述本手册适用于中电投远达环保工程有限公司订购的22.02m2的真空皮带脱水机。
本手册是真空皮带脱水机发货的一部分。
只有严格执行操作手册的规定才能确保本机器的操作的顺利运行，考虑到操作者易于使用，故负责搬运、安装和操作的人员在各个环节都应认真阅读、理解并遵守本操作手册中的内容。
对于没有遵守“操作手册”而导致的任何损坏或故障，我们不负任何责任。
这里描述的真空皮带脱水机是在本操作手册即将印刷之前，使用最新技术加工出来的。
出于未来技术发展的考虑，在保证必要性能的前提下，我们保留对个别组件和附件的修改以提高效率和安全的权利。
本“操作手册”的版权归ROYMEC TECHNOLOGIES(PTY) LTD和上海克莱德贝尔格曼机械有限公司所有。
对本手册全部或部分以任何形式的变更、复制或分发都必须经本公司许可。
1.2安全注意事项真空皮带脱水机按照最新技术制造并测试，是经过安全检测后而出厂的，任何影响其安全性能的非正式改动都是不允许的，这一点同样适用于为防止意外触碰而设置的安装防护物等情况。
操作者应为了下述目的，确保安装、操作、保管和维修人员已经读过这些操作手册并理解和完全遵守规定：---避免使用者和旁人的生命及四肢危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空皮带脱水机
安装、调试和维护使用手册
设备: 22.05 m² 真空皮带脱水机
合同号: VBF-0512
客户: 中电投远达环保工程有限公司
项目: 华能玉环电厂4×1000MW
超超临界机组工程#1、#2机组
二○○六年七月
目录
1 引言错误!未定义书签。
2 技术参数错误!未定义书签。
3 真空皮带脱水机描述错误!未定义书签。
4 真空皮带脱水机的现场安装错误!未定义书签。
5 调试前的检查错误!未定义书签。
6 真空皮带脱水机的启动错误!未定义书签。
7 真空系统的启动错误!未定义书签。
8 真空系统的关闭错误!未定义书签。
9 正常运行错误!未定义书签。
10 紧急措施错误!未定义书签。
11 非正常操作错误!未定义书签。
12 运行检查错误!未定义书签。
13 安全设备错误!未定义书签。
14 管道错误!未定义书签。
15 真空皮带脱水机辅助设备错误!未定义书签。
16 维护说明错误!未定义书签。
17滤布纠偏装置错误!未定义书签。
18 润滑错误!未定义书签。
19 附表错误!未定义书签。
1 引言
1.1 概述
本手册适用于中电投远达环保工程有限公司订购的22.02m2的真空皮带脱水机。
本手册是真空皮带脱水机发货的一部分。
只有严格执行操作手册的规定才能确保本机器的操作的顺利运行, 考虑到操作者易于使用, 故负责搬运、安装和操作的人员在各个环节都应认真阅读、理解并遵守本操作手册中的内容。
对于没有遵守”操作手册”而导致的任何损坏或故障, 我们不负任何责任。
这里描述的真空皮带脱水机是在本操作手册即将印刷之前, 使用最新技术加工出来的。
出于未来技术发展的考虑, 在保证必要性能的前提下, 我们保留对个别组件和附件的修改以提高效率和安全的权利。
本”操作手册”的版权归ROYMEC TECHNOLOGIES(PTY) LTD和上海克莱德贝尔格曼机械有限公司所有。
对本手册全部或部分以任何形式的变更、复制或分发都必须经本公司许可。
1.2 安全注意事项
真空皮带脱水机按照最新技术制造并测试, 是经过安全检测后而出厂的, 任何影响其安全性能的非正式改动都是不允许的, 这一点同样适用于为防止意外触碰而设置的安装防护物等情况。
操作者应为了下述目的, 确保安装、操作、保管和维修人员已经读过这些操作手册并理解和完全遵守规定:
---避免使用者和旁人的生命及四肢危险。
---确保机器的安全性。
---防止由于不正确的搬运造成故障和环境污染。
---接触和进入真空皮带脱水机必须保证机器完全停止的情况下进行。
---真空皮带脱水机转动部件上不允许放锤子等杂物。
---不允许鞋子上粘有铁屑等锋利物踩塌滤布、皮带及机架等。
---推荐使用我公司生产的零部件进行更换, 否则由此造成的伤害我公司概不负责。
真空皮带脱水机只能由经过训练和正确指导的人员进行操作和维修。
所有的工作都应在有安全的意识的状态下进行。
对于有运动和旋转部件, 必须适当加以保护, 防止意外触碰。
一旦操作过程中察觉齿轮箱内有异常, 如操作温度升高或齿轮箱声音异常等, 应立即停机检查。
1.3 真空皮带脱水机工作原理
真空皮带脱水机的工作原理是经过真空抽吸浆液达到脱水的目的。
石膏水力旋流站底流浆液被送入真空皮带脱水机的滤布上, 滤布是经过一条重型橡胶皮带传送的, 此橡胶皮带上横向开有凹槽和中间开有通孔以使液体能够进入真空槽。
滤液和空气在真空槽中混合并被抽送到真空滤液收集管。
真空滤液收集管中的滤液进入气液分离器进行气水分离, 气液分离器顶部出口与真空泵相连, 气体由真空泵抽走。
分离后的滤液由气液分离器底部出口进入滤液接收水箱。
注意: 气液分离器底部出口管道一定
要确保进入滤液接收水箱的液面以下, 形成水腿。
如用户没有按此项要求造成滤液倒吸进入真空泵和皮带机, 后果由用户负责。
浆液经真空抽吸经过成形区、冲洗区和干燥区形成合格的滤饼, 在卸料区送入卸料槽由转运皮带机送入石膏仓库。
2 技术参数
2.1 总的规格
皮带机数量 3台
有效过滤面积 22.05 m²
石膏产量(含水10%) 22.1 T/h
皮带宽度 mm
皮带速度 1.6-8 m/min
真空槽长度 1 mm
真空皮带脱水机重量 15000 kg
2.2 滤布规格
长度 33533 mm
宽度 2120 mm
2.3 真空槽规格
真空槽长度 3000mm。
