X射线全谱拟合法在水泥研究中的应用
X-射线荧光光谱分析仪在水泥生产控制中的应用要点

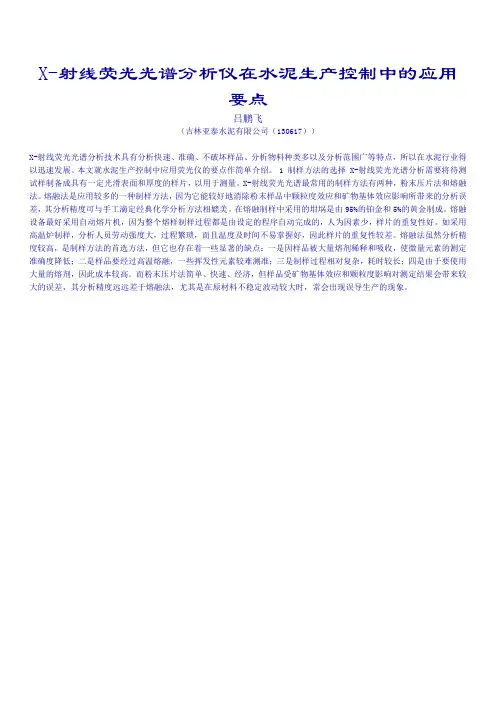

X-射线荧光光谱分析仪在水泥生产控制中的应用
要点
吕鹏飞
（吉林亚泰水泥有限公司（130617））
X-射线荧光光谱分析技术具有分析快速、准确、不破坏样品、分析物料种类多以及分析范围广等特点，所以在水泥行业得以迅速发展。
本文就水泥生产控制中应用荧光仪的要点作简单介绍。
1 制样方法的选择 X-射线荧光光谱分析需要将待测试样制备成具有一定光滑表面和厚度的样片，以用于测量。
X-射线荧光光谱最常用的制样方法有两种，粉末压片法和熔融法。
熔融法是应用较多的一种制样方法，因为它能较好地消除粉末样品中颗粒度效应和矿物基体效应影响所带来的分析误差，其分析精度可与手工滴定经典化学分析方法相媲美。
在熔融制样中采用的坩埚是由95%的铂金和5%的黄金制成。
熔融设备最好采用自动熔片机，因为整个熔样制样过程都是由设定的程序自动完成的，人为因素少，样片的重复性好。
如采用高温炉制样，分析人员劳动强度大，过程繁琐，而且温度及时间不易掌握好，因此样片的重复性较差。
熔融法虽然分析精度较高，是制样方法的首选方法，但它也存在着一些显著的缺点：一是因样品被大量熔剂稀释和吸收，使微量元素的测定准确度降低；二是样品要经过高温熔融，一些挥发性元素较难测准；三是制样过程相对复杂，耗时较长；四是由于要使用大量的熔剂，因此成本较高。
而粉末压片法简单、快速、经济，但样品受矿物基体效应和颗粒度影响对测定结果会带来较大的误差，其分析精度远远差于熔融法，尤其是在原材料不稳定波动较大时，常会出现误导生产的现象。
水泥熟料的X射线定量物相分析研究

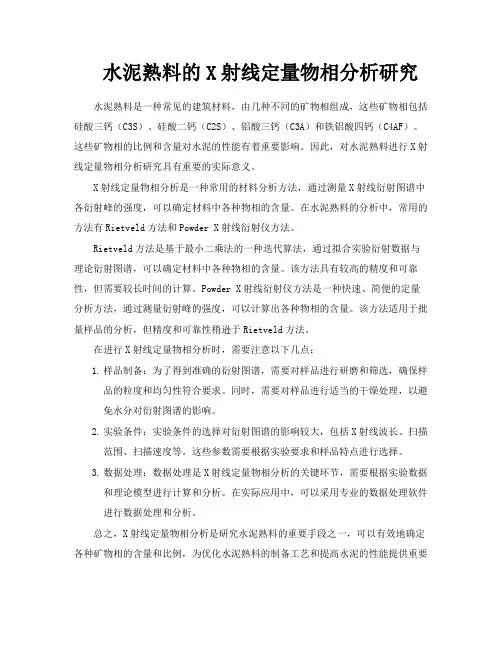

水泥熟料的X射线定量物相分析研究水泥熟料是一种常见的建筑材料，由几种不同的矿物相组成，这些矿物相包括硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）和铁铝酸四钙（C4AF）。
这些矿物相的比例和含量对水泥的性能有着重要影响。
因此，对水泥熟料进行X射线定量物相分析研究具有重要的实际意义。
X射线定量物相分析是一种常用的材料分析方法，通过测量X射线衍射图谱中各衍射峰的强度，可以确定材料中各种物相的含量。
在水泥熟料的分析中，常用的方法有Rietveld方法和Powder X射线衍射仪方法。
Rietveld方法是基于最小二乘法的一种迭代算法，通过拟合实验衍射数据与理论衍射图谱，可以确定材料中各种物相的含量。
该方法具有较高的精度和可靠性，但需要较长时间的计算。
Powder X射线衍射仪方法是一种快速、简便的定量分析方法，通过测量衍射峰的强度，可以计算出各种物相的含量。
该方法适用于批量样品的分析，但精度和可靠性稍逊于Rietveld方法。
在进行X射线定量物相分析时，需要注意以下几点：1.样品制备：为了得到准确的衍射图谱，需要对样品进行研磨和筛选，确保样品的粒度和均匀性符合要求。
同时，需要对样品进行适当的干燥处理，以避免水分对衍射图谱的影响。
2.实验条件：实验条件的选择对衍射图谱的影响较大，包括X射线波长、扫描范围、扫描速度等。
这些参数需要根据实验要求和样品特点进行选择。
3.数据处理：数据处理是X射线定量物相分析的关键环节，需要根据实验数据和理论模型进行计算和分析。
在实际应用中，可以采用专业的数据处理软件进行数据处理和分析。
总之，X射线定量物相分析是研究水泥熟料的重要手段之一，可以有效地确定各种矿物相的含量和比例，为优化水泥熟料的制备工艺和提高水泥的性能提供重要的参考依据。
在未来的研究中，可以进一步探索X射线定量物相分析在其他建筑材料和复杂材料中的应用，为材料科学和工程领域的发展做出更大的贡献。
x射线荧光光谱法在水泥生料检测中的应用
x射线荧光光谱法在水泥生料检测中的应用X射线荧光光谱法（XRF）是一种常用的材料成分分析方法，其在水泥生料检测中也有着广泛的应用。
以下是关于X射线荧光光谱法在水泥生料检测中应用的1000字介绍。
一、水泥生料概述水泥生料是水泥生产中的原材料，主要由钙质原料、硅质原料、铁质原料以及少量辅助性原料组成。
这些原材料按照一定的比例混合，经过粉磨后得到生料。
生料的化学成分和矿物组成对水泥的品质有着重要影响。
因此，对水泥生料进行准确的成分分析是保证水泥质量的关键环节。
二、X射线荧光光谱法基本原理X射线荧光光谱法是一种基于X射线照射样品，使样品中的原子或分子发生荧光发射，从而进行成分分析的方法。
当X 射线照射样品时，样品中的原子或分子会吸收部分X射线能量，并从基态跃迁到激发态。
当这些原子或分子从激发态返回到基态时，会发射出特征性的荧光X射线。
这些荧光X射线的波长或能量与被照射的原子或分子的种类和数目有关。
通过测量这些荧光X射线的波长或能量，可以确定样品中的元素种类和含量。
三、X射线荧光光谱法在水泥生料检测中的应用1.元素分析：X射线荧光光谱法可以快速准确地测定水泥生料中的多种元素，如硅（Si）、铝（Al）、钙（Ca）、铁（Fe）、镁（Mg）等。
通过对这些元素的含量进行精确分析，可以了解生料的化学成分和矿物组成，从而判断生料的质量和稳定性。
2.含量检测：X射线荧光光谱法可以测定水泥生料中各元素的含量。
通过对不同元素含量的分析，可以了解各原材料的比例和配合情况，从而控制生料的配方和生产过程。
此外，对于一些微量元素如铅（Pb）、汞（Hg）等，X射线荧光光谱法也能够进行准确测定，有助于保障水泥产品的环保性能。
3.过程控制：在水泥生产过程中，需要对生料的成分进行实时监测和控制。
X射线荧光光谱法具有快速、准确和在线检测的特点，可以实时反馈生料的成分信息，帮助操作人员及时调整生产参数，确保生产过程的稳定性和产品质量的可控性。
X荧光光谱分析仪在水泥生产中的应用
X荧光光谱分析仪在水泥生产中的应用摘要：介绍了X荧光光谱分析仪的原理和使用要求，结合近年来新型干法水泥生产技术的广泛应用和不断发展，通过在水泥企业中应用X荧光光谱分析仪和水泥企业传统化学分析方法的对比分析，深入阐述了在现代化水泥企业的生产和质量控制过程中使用X荧光光谱分析仪的必要性和重要性。
关键词：X荧光；光谱；分析；水泥Abstract: This paper introduces the X fluorescence spectrum analyzer principle and the use requirements, combined with the recent new dry cement production technology development and application in cement enterprises, through the application of X fluorescence analyzer and cement company of traditional chemical analysis method of comparative analysis, elaborated in the modern cement production and quality control process using X fluorescence spectrum analyzer and the importance and necessity of.Key words: X fluorescence; spectrum analysis; cement;1 引言众所周知，X荧光光谱分析仪是国际上公认的工业分析仪器。
早在上个世纪的80年代，西方发达国家已在石油、化工、冶金、建材、商检、质检、环保以及科研和大专院校广为使用。
X荧光光谱作为常规分析手段，已成为物质组成分析的必备方法之一。
水泥熟料化学组成检测运用X射线荧光光谱仪测定方法
水泥熟料化学组成检测运用X射线荧光光谱仪测定方法摘要：文章介绍了水泥熟料化学组成检测方法，主要包括样品制备、仪器设置、样品测量和分析结果等步骤。
水泥熟料是水泥生产的重要原料，其化学组成直接影响水泥的质量和性能。
通过X射线荧光光谱仪的检测方法，可以准确测定水泥熟料中各种元素的含量，为水泥生产和应用提供有价值的参考依据。
关键词：水泥熟料；X射线荧光光谱仪；测定方法水泥作为建筑材料的重要组成部分，其品质和性能对建筑工程的安全和耐久性具有重要影响。
水泥的质量和性能与其化学组成密切相关，而水泥熟料作为水泥生产的主要原料之一，其化学组成直接影响水泥的质量和性能。
因此，准确测定水泥熟料的化学组成是评估水泥品质和性能的关键步骤之一。
一、X射线荧光光谱仪检测方法X射线荧光光谱仪是一种常见的化学元素分析仪器，可用于分析各种材料的化学成分。
它通过照射样品并收集样品所辐射出的荧光光谱，来测定样品中各元素的含量。
X射线荧光光谱仪检测方法的步骤通常包括样品制备、仪器设置、样品测量和分析结果等。
在样品制备阶段，需要将样品磨成粉末并筛选出合适的颗粒大小。
在仪器设置阶段，需要选择合适的X射线源和荧光探测器，并进行仪器的设置和校准。
在样品测量阶段，将样品放置于样品台上并启动仪器进行测量，测量时间根据样品的性质和目标元素的含量而定。
在分析结果阶段，通过分析软件对测量结果进行分析和解释，并根据分析结果计算出各元素的含量，并进行质量控制和误差分析。
需要注意的是，进行X射线荧光光谱仪检测时，应遵循操作指南进行操作，确保测量结果的准确性和可靠性。
二、水泥熟料化学组成检测中X射线荧光光谱仪的应用1.样品制备在进行水泥熟料化学组成检测时，样品制备是非常重要的步骤。
正确的样品制备可以确保测量结果的准确性和可靠性。
首先，需要从水泥熟料中取出适量的样品。
然后，将样品磨成粉末并通过筛子筛选出适当的颗粒大小。
通常情况下，所选取的颗粒大小应为小于45微米的细粉。
XRF在水泥行业的应用

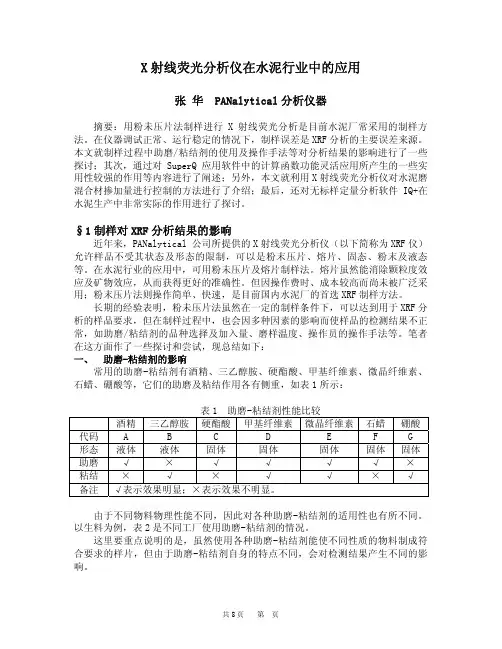

CaCO3 = CaO + CO2↑………………① MgCO3 = MgO + CO2↑…………… ② 根据化学反应当量关系，可算出:反应方程式①中CO2% = 0.786*CaO%
代码 形态 助磨 粘结 备注
表 1 助磨-粘结剂性能比较
酒精 三乙醇胺 硬酯酸 甲基纤维素 微晶纤维素
A
B
C
D
E
液体 液体
固体
固体
固体
√
×
√
√
√
×
√
×
√
√
√表示效果明显；×表示效果不明显。
石蜡 F
固体 √ ×
硼酸 G
固体 × √
由于不同物料物理性能不同，因此对各种助磨-粘结剂的适用性也有所不同。 以生料为例，表 2 是不同工厂使用助磨-粘结剂的情况。
化学值 35.43 13.36 3.07 2.20 43.93 0.69 — — 98.68
2# 第 1 样片 35.03 12.34 3.21 2.00 43.11 0.65 0.64 0.07 97.05
第 2 样片 35.31 13.31 3.30 1.99 43.91 0.73 0.66 0.08 99.29
这里要重点说明的是，虽然使用各种助磨-粘结剂能使不同性质的物料制成符 合要求的样片，但由于助磨-粘结剂自身的特点不同，会对检测结果产生不同的影 响。
共8页 第 页
表 2 不同工厂使用助磨-粘结剂比较
工厂 1 2 3
X荧光光谱分析仪在水泥生产中的应用

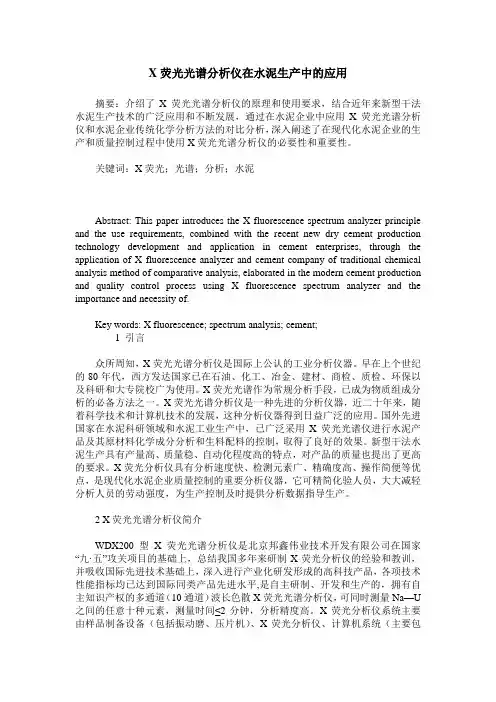

X荧光光谱分析仪在水泥生产中的应用摘要：介绍了X荧光光谱分析仪的原理和使用要求，结合近年来新型干法水泥生产技术的广泛应用和不断发展，通过在水泥企业中应用X荧光光谱分析仪和水泥企业传统化学分析方法的对比分析，深入阐述了在现代化水泥企业的生产和质量控制过程中使用X荧光光谱分析仪的必要性和重要性。
关键词：X荧光；光谱；分析；水泥Abstract: This paper introduces the X fluorescence spectrum analyzer principle and the use requirements, combined with the recent new dry cement production technology development and application in cement enterprises, through the application of X fluorescence analyzer and cement company of traditional chemical analysis method of comparative analysis, elaborated in the modern cement production and quality control process using X fluorescence spectrum analyzer and the importance and necessity of.Key words: X fluorescence; spectrum analysis; cement;1 引言众所周知，X荧光光谱分析仪是国际上公认的工业分析仪器。
早在上个世纪的80年代，西方发达国家已在石油、化工、冶金、建材、商检、质检、环保以及科研和大专院校广为使用。
X荧光光谱作为常规分析手段，已成为物质组成分析的必备方法之一。
X射线荧光分析在水泥工业中的多种应用技术
偏 硼 酸铿 或 两 者 的 混 合物 ) 在
10 5
0 5
度
的 温 度 下 烘干 一 小时
以 脱 去 溶 剂 中 的 附着 水
;
,
同 时 烘 干 标 准 样 品 (一 般样 品 烘 干 温 度 在
,
吨
,
水泥 和
熟 料 无 需烘干
称量
,
,
但 应做 烧 失量 矫 正 )
第三进 行 融 片制备
将 样 品 和 溶 剂按
,
结 构等变 化 较 频 繁 易
。
,
并 且 熟 料 质 量 也 是 水 泥 生 产控 制 中的 重 中之 重
, ,
必 须 保 证 分 析结 果 的 准 确
。
当 对 比 数 据 出现 偏 差 时 及 时 查 明 原 因 调 整 粉 磨 工 作 曲线
即 对 t匕 可
,
确 保 对 比 数据 一 致
,
其 它 物料 每 个 月 进 行 一 次
,
1: 5
的 比 例 在 铂金 柑锅 内进 行
,
称量 精 度 应 达到 万分 之 一 的 标 准 (称 量 时 应 做 烧 失量补 偿 )
,
然 后 充 分搅 拌均 匀
对 标 准 样 品 进行 核对
,
在 高频 融 样 机上
,
进 行 熔 融并浇 筑 成 型
所 有 样 品 均 按 此操 作 步 骤 进行 制 样
。
另 外 当 原 料 品 位 出现 大 幅 波动
,
、
或 者 改 变 了 原料 品 种
,
也 需要 进 行 对 比
,
利 用 上 述控 制 办 法
能够 保 证分 析结果 的准确
X射线荧光仪在水泥生产过程中的一套监控方法
6
DXC 2008
如何获得可靠的分析结果 之一
一台稳定的仪器
7
DXC 2008
JC/T 1082-2008 仪器的精密度和稳定性
精密度 以谱线强度的变异系数来表示
• CaO： <0.15％ • SiO2：<0.4% • SO3： <2.0%
稳定性 以谱线强度的极差来表示
• CaO： <0. 5％ • SiO2：<1.5% • SO3： <5.0%
X射线荧光仪在水泥生产过 程中的一套监控方法
水泥行业的分析要求
原料
• 石灰石 • 粘土 • 矾土 • 铁矿 • 砂岩 • 石膏 • 矿渣、粉煤灰等
过程产品
• 生料 • 熟料
成品
• 各种牌号的水泥
2
DXC 2008
XRF在水泥生产过程中的应用
进厂原料（石灰 石、粘土等）
（生料) (mixing, milling)
欧盟标准 EN196-2《水泥试验方法 第二部分：水泥的化学分析》
4
DXC 2008
Bruker AXS 针对水泥行业的特殊解决方案
三款最新型号的X射线荧光光谱仪 S8 Tiger X射线荧光光谱仪（波谱，顺序道） S8 Lion X射线荧光光谱仪 （波谱，多道仪） S2 Ranger LE （能谱，可以分析C、O、F等轻元素）
CEM-Quant建议：不要用化学试剂或进厂原料混合来制备二级标准样品
35
DXC 2008
如何制备一系列可靠的校准样品 合适的制样设备和制样程序
制样的原则：
• 样品要研磨到足够细，以研磨的量和时间来控制粒度，而不是用筛子来控制 • 样品不粘磨盘，或尽量少粘磨盘 • 制样精密度好
XRF在水泥原材料分析中的应用(吉昂)
TiO2 0.0058 0.0118 0.0104
CaO 0.0599 0.0093 0.129
MgO 0.0511 0.0336 0.0880
K2O 0.0132 0.0175 0.018
Na2O 0.0158 0.0259 0.031
表 8 其结果表明：11 个标样的绝对差均小于国标分析要求，因此，在表 7 所列浓度范围内，元 素间吸收增强效应是可以不考虑的。
20.72 4.14 3.98 63.60 2.60 0.51 0.31 1.10
MnO
最 0.5 0.05 20.0 3.5
1.3 49 0.5 1.0 0.05 0.25 0.15 0.03 0.04
小
值
% 最 2.0 5.0 30.0 11.0 4.3
65.5 5.1 3.3 0.3
0.55 0.75 0.40 0.60
表 6. 水泥中经常要分析的元素的吸收限能量和特征 X 射线能量
待分析元素
F
Na Mg Al Si S
K 系吸收限(keV) 0.687 1.08 1.303 1.559 1.837 2.470
Kα线能量(keV) 0.677 1.04 1.254 1.487 1.740 2.307
K 3.606 3.311
步探讨，并就波长色散谱仪在水泥原材料分析中应用等作简单介绍。
§2. 分析对象
水泥分析涉及矿石原料、生料、熟料和成品水泥的组成与结构，结构分析本文不予论述。其
中原料主要有：石灰石、白云石、粘土或沙岩或页岩、铁渣或铁粉、煤灰和石膏等。为便于了解
概况，将配料比例之一列如表 2。
原
生
料
表 2.配料比例 熟料
14.47 3.68 63.36 7.52 4.48 0.47 0.14 2.52 2.66
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制和钙矾石的大量生成均会降低水泥净浆后期强度。
关键词： X 射线全谱拟合法； 定量分析； 非晶相； 水化； 促凝剂
中图分类号： O722
文标识码： A
文章编号： 1001-1625（ 2015） 07-1803-06
DOI:10.16552/ki.issn1001-1625.2015.07.013
抗压强度测试选用 200 kN 微机控制水泥压力试验机，加载速率为 400 N / s； 成分分析选用 XＲF-1800 型 X 射线荧光光谱仪（ 日本岛津公司） ，X 射线光管为铑靶，功率为 4 kW； 物相分析选用 Bruker D8 ADVANCE 型粉末 X 射线衍射仪（ 德国布鲁克 AXS 有限公司） ，配备 LynxEye 阵列探测器，射线管采用 Cu 靶（ Kα1 ） ，工 作电压为 40 kV，工作电流为 40 mA，两个索拉狭缝分别为 2． 5°和 4． 1°。
Tab． 1
100 0 0． 252
表 1 净浆试样质量配合比
Mixture ratio design of cement paste
100
100
1
2
0． 252
0． 252
100 3 0． 252
1805
100 4 0． 252
3 结果与讨论
3． 1 X 射线全谱拟合法在水泥矿物组成分析中的应用 基准水泥的化学成分分析结果见表 2，根据化学组成计算率值和矿物组成的公式计算出基准水泥中各
摘要： 采用 X 射线全谱拟合法结合 TOPAS 软件对硅酸盐水泥矿物物相组成进行定量分析，并利用 X 射线全谱拟合
法研究了硫酸铝作为促凝剂对硅酸盐水泥水化产物的影响。结果表明基准水泥中各晶相 C2 S，C3 S，C3 A，C4 AF 和
非晶相的含量分别为 9． 391% ，48． 615% ，2． 749% ，9． 493% 和 26． 782% ，非晶相含量较高，不可忽略。与不掺加 Al2 （ SO4 ） 3 ·18H2 O 的空白实验相比，掺加 1% 的 Al2 （ SO4 ） 3 ·18H2 O 使得水化 1 d 的净浆试样中 C3 S 剩余量降低了
多晶 X 射线衍射数据的收集是在 X 射线衍射仪（ XＲD） 上进行（ 室温 T = 298 K） ，设定衍射角度 2θ 的收 集范围为 5°到 80°，步长为 0． 01° / 步，每步扫描时间为 0． 4 s。将待测样品置于样品槽中，采用背压法装样进 行测试。每个样品分别制取 3 个样，测量 3 次，取平均值。 2． 2 实验配合比设计
5． 25% ，促进水泥水化，钙矾石生成量提高 30． 69% ，使得水泥净浆 1 d 抗压强度提高了 9． 24% ； 但掺加 4% 的 Al2
（ SO4 ） 3 ·18H2 O 反而使 1 d 水化产物中 C3 S 剩余量升高 15． 17% ，抑制 C3 S 水化，C-S-H 生成量降低 22． 38% ，使 1 d
作者简介： 甘延玲（ 1987-） ，女，硕士研究生． 主要从事 X 射线衍射定量分析和水泥材料研究． 通讯作者： 金头男，教授．
1804 专题论文
硅酸盐通报
第 34 卷
Key words： X-ray rietveld method； quantitative analysis； amorphous phase； hydration； coagulant
方法》测定； 选用标准稠度用水量制备 20 mm × 20 mm × 20 mm 的水泥净浆试样，1 d 拆模后进行水养，养护 至规定龄期取出擦干进行抗压强度测试； 将养护至规定龄期的净浆试样破碎，用无水乙醇终止水化，然后置 于 50 ℃ 的真空干燥箱中烘至恒重，取出球磨至 300 目以下待用。对于非晶相的定量分析，须称取一定量的 α-Al2 O3 粉与水泥净浆粉末以 1∶ 9 的质量比混合均匀后进行测试分析。
Abstract： X-ray Ｒietveld method and TOPAS software were used for quantitative analysis of phases in Portland cement，and the influence of Al2 （ SO4 ） 3 · 18H2 O which can be as the coagulant on the hydration products of portland cement was studied by X-ray Ｒietveld method． The results showed that， crystal phase contents of reference cement were 9． 391% for C2 S，48． 615% for C3 S，2． 749% for C3 A， 9． 493% for C4 AF and 26． 782% for amorphous phase． The proportion of amorphous phase was relatively high and cannot be neglected． Compared with the blank test without Al2 （ SO4 ） 3 ·18H2 O，adding 1% Al2 （ SO4 ） 3 ·18H2 O could make the residual amount of C3 S reduce by 5． 25% and the production of ettringite increase by 30． 69% in the 1d hydration products，so the hydration of the cement was promoted and the 1d compressive strength was increased by as much as 9． 24% with 1% Al2 （ SO4 ） 3 ·18H2 O． However，adding 4% Al2 （ SO4 ） 3 ·18H2 O made the residual amount of C3 S increase by 15． 17% and the production of C-S-H reduce by 22． 38% in the 1d hydration products，so the hydration of C3 S was suppressed and the 1d compressive strength with 4% Al2 （ SO4 ） 3 · 18H2 O was lower than the 1 d compressive strength with 1% Al2 （ SO4 ） 3 ·18H2 O． 1% and 4% Al2 （ SO4 ） 3 ·18H2 O could make the residual amount of C3 S 3． 19% ，6． 22% respectively higher than the blank test in the 28 d hydration products，the production of ettringite increased by 64． 40% ，191． 50% respectively． So the hydration of C3 S was suppressed，and the 28 d compressive strength of cement paste decreased．
Application of X-ray Ｒietveld Method in the Cement
GAN Yan-ling，JIN Tou-nan，NIE Guang-lin，CUI Su-ping，GUO Jun
（ College of Materials Science and Engineering，Beijing University of Technology，Beijing 100124，China）
表 1 为净浆试样的质量配合比，硫酸铝采用外掺法掺加，实验用水量选用基准水泥的标准稠度用水量， 制取净浆试样后测试其凝结时间、抗压强度、物相分析及 SEM 分析。
第7 期
Cement / wt% Al2 （ SO4 ） 3 ·18H2 O / wt%
Water cement ratio
甘延玲等： X 射线全谱拟合法在水泥研究中的应用
研究者们［12-14］用 X 射线全谱拟合法对水泥熟料进行定量分析，但是却很少用此方法对水泥熟料中的非 晶相成分以及水泥水化产物进行定量分析，因此本文利用 TOPAS 软件对硅酸盐水泥矿物物相和无定形相进 行 X 射线全谱拟合定量分析； 并利用 X 射线全谱拟合法研究了硫酸铝作为促凝剂对硅酸盐水泥水化产物的 影响，并结合 SEM 对其机理进行分析。
抗压强度低于掺加 1% Al2 （ SO4 ） 3 ·18H2 O 净浆的 1 d 抗压强度。掺加 1% 和 4% 的 Al2 （ SO4 ） 3 ·18H2 O 使得 28 d
水化产物中 C3 S 含量分别增加 3． 19% 、6． 22% ，钙矾石的生成量分别提高了 64． 40% 、191． 50% ，C3 S 的水化受到抑
第 34 卷 第 7 期 2015 年 7 月
硅酸盐通报
BULLETIN OF THE CHINESE CEＲAMIC SOCIETY
Vol． 34 No． 7 July，2015
X 射线全谱拟合法在水泥研究中的应用
甘延玲，金头男，聂光临，崔素萍，郭 军
（ 北京工业大学材料科学与工程学院，北京 100124）
2实验
2． 1 实验原料及方法 实验水泥为： 中国联合水泥集团有限公司曲阜分部的基准水泥； 硫酸铝： 北京化工厂生产的 Al2 （ SO4 ） 3
·18H2 O，纯度≥90% ； 氧化铝： 天津博迪化工股份有限公司生产的 α-Al2 O3 ，纯度≥99． 9% 。 净浆的标准稠度用水量及凝结时间按照 GB / T 1346-2011《水泥标准稠度用水量、凝结时间、安定性检验
