第12章 模态分析21
模态分析
模态参数 频响函数是最好的测量方法 曲线拟合
Modal Analysis 21
应用
太空 工业
Modal Analysis 22
应用
自动控制
Modal Analysis 23
应用
大型建筑物振动测试
Modal Analysis 24
ቤተ መጻሕፍቲ ባይዱ
辨别材质
Modal Analysis 25
附：阻尼参量
f3 dB
基本的单自由度系统
f(t)
m
c k
x(t)
M(t ) Cx(t ) Kx(t ) f (t ) x
M = 质量矩阵 C = 阻尼矩阵 K = 刚度矩阵
(t ) x x( t ) x( t ) f (t )
加速度向量 速度向量 位移向量 外加力向量
Modal Analysis 7
Modal Analysis 27
3 dB bandwidth
2s , 3dB 2s 2
Loss factor
1 f3 db 3 dB Q f0 0
f3 dB 3 dB 2 2f0 20
Damping ratio
Decay constant
s 0 f3dB
3dB 2
模态的特征参数： 振动系统的各阶固有频率、固有振型、模态 质量、模态刚度、模态阻尼„„ 定义：建立用模态参数表示的振动系统的运动方程并确定其模 态参数的过程
Modal Analysis 3
简单的振动系统
位移
d = D sinnt D
Time
幅度
T m k
模态分析中的几个基本概念模态分析中的几个基本概念分析
模态分析中的几个基本概念物体按照某一阶固有频率振动时，物体上各个点偏离平衡位置的位移是满足一定的比例关系的，可以用一个向量表示，这个就称之为模态。
模态这个概念一般是在振动领域所用，你可以初步的理解为振动状态，我们都知道每个物体都具有自己的固有频率，在外力的激励作用下，物体会表现出不同的振动特性。
一阶模态是外力的激励频率与物体固有频率相等的时候出现的，此时物体的振动形态叫做一阶振型或主振型；二阶模态是外力的激励频率是物体固有频率的两倍时候出现，此时的振动外形叫做二阶振型，以依次类推。
一般来讲，外界激励的频率非常复杂，物体在这种复杂的外界激励下的振动反应是各阶振型的复合。
模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
有限元中模态分析的本质是求矩阵的特征值问题，所以“阶数”就是指特征值的个数。
将特征值从小到大排列就是阶次。
实际的分析对象是无限维的，所以其模态具有无穷阶。
但是对于运动起主导作用的只是前面的几阶模态，所以计算时根据需要计算前几阶的。
一个物体有很多个固有振动频率（理论上无穷多个），按照从小到大顺序，第一个就叫第一阶固有频率，依次类推。
所以模态的阶数就是对应的固有频率的阶数。
振型是指体系的一种固有的特性。
它与固有频率相对应，即为对应固有频率体系自身振动的形态。
每一阶固有频率都对应一种振型。
振型与体系实际的振动形态不一定相同。
振型对应于频率而言，一个固有频率对应于一个振型。
按照频率从低到高的排列，来说第一振型，第二振型等等。
此处的振型就是指在该固有频率下结构的振动形态，频率越高则振动周期越小。
在实验中，我们就是通过用一定的频率对结构进行激振，观测相应点的位移状况，当观测点的位移达到最大时，此时频率即为固有频率。
实际结构的振动形态并不是一个规则的形状，而是各阶振型相叠加的结果。
固有频率也称为自然频率( natural frequency)。
模态分析的相关知识(目的、过程等)
模态分析的好处： • 使结构设计避免共振或以特定频率进行振动（例如扬声器）； • 使工程师可以认识到结构对于不同类型的动力载荷是如何响
应的； • 有助于在其它动力分析中估算求解控制参数（如时间步长）。
建议： 由于结构的振动特性决定结构对于各种动力载荷的响应情
况，所以在准备进行其它动力分析之前首先要进行模态分 析。
M2-28
模态分析步骤
观察结果（接上页）
列出自然频率： • 在通用后处理器菜单中选择 “Results Summary”； • 注意，每一个模态都保存在单独的子步中。
典型命令:
/POST1
SET，LIST
2021/10/10
M2-29
模态分析步骤
观察结果 （接上页）
观察振型： • 首先采用“ First Set”、“ Next
章
模态分析
2021/10/10
M2-1
模态分析
第一节： 模态分析的定义和目的 第二节： 对模态分析有关的概念、术语以及模态提取方法的讨论 第三节： 学会如何在ANSYS中做模态分析 第四节： 做几个模态分析的练习 第五节： 学会如何做具有预应力的模态分析 第六节： 学会如何在模态分析中利用循环对称性
的SPIN（旋转速度，弧度/秒）选项来说明陀螺效应； – 计算以复数表示的特征值和特征向量。
• 虚数部分就是自然频率； • 实数部分表示稳定性，负值表示稳定，正值表示不确定。
注意:
• 该方法采用Lanczos算法
• 不执行Sturm序列检查,所以遗漏高端频率
• 不同节点间存在相差
• 响应幅值 = 实部与虚部的矢量和
化：。 – 对振型进行相对于质量矩阵[M]的归一化处理是缺省选项，这种
模态分析教程及实例讲解PPT学习教案
② 假定为自由振动（忽略阻尼）：M u Ku 0
③ 假定为谐运动： K2M u 0
④
这相个应方的程向的量根 是是{u}Ii，，即即特特征征向值量，。i 的范围从1到自由度的数目，
注意:
•模态分析假定结构是线性的(如, [M]和[K]保持为常数) •简谐运动方程u = u0cos(t), 其中 为自振圆周频率(rad/s)
有预应力的结构进行模态分析。例如旋转的涡轮叶片。 循环对称结构模态分析。允许对循环对称结构的一部分进行建模，
而分析产生整个结构的振型。 ANSYS的模态分析都是线性分析。 ANSYS中的模态提取方法：
Block Lanzos（默认）、子空间、PowerDynamics、缩减法、非对称法、阻 尼法和QR 阻尼法。后两种允许结构中包含阻尼。
第18页/共74页
频率分析的相关知识
频率分析就是计算结构的共振频率及对应振动模态，不计 算位移和应力
固有频率：结构趋向于振荡的频率，固有的振动频率。 基本频率：最低的固有频率
固有振动模态：特定的固有频率对应唯一的振动形式。 每种模态对应着特定的固有频率
第19页/共74页
频率分析的相关知识
振幅：大 振幅：小
振动频率：是单位时间里摆动的次数。 1秒钟内的次数用Hz（赫兹）来表示。 周期：摆动1次所需要的时间。
钟摆的形状（长度）决定了其固有的数值。 钟摆越长周期越长，钟摆越短周期越短。
第11页/共74页
频率分析的相关知识
固有频率（以钟摆为例） 钟摆的振动所经过的时间越来越小，最后停了下来。 这是因为空气的阻碍、磨擦的阻碍等的阻力妨碍了钟摆的摆动（振动）。 因为这样的阻力作用使振动衰减的力而起作用，被称为衰减力。 钟摆在没有外部而来的强迫它摆动的力（重力除外）作用下的振动称为自由振动。 与此相对应，地震和汽车因为地基能、发动机等的强迫力作用下的振动称为强迫振动。
模态分析PPT课件
3、特征值和振型
特征值的平凡根等于结构的固有频率 （rad/s）
ANSYS Workbench输入和输出的固有频率的 单位为Hz，因为输入和输出时候已经除以了 2π。
模态计算中的特征向量表征了结构的模态振型， 如图所示该形状即为假设结构按照频率249Hz 振动时的形状。
第14页/共29页
第19页/共29页
5、模态的提取方法
（2）Iterative-PCG Lanczos -能够处理对称矩阵，但是不用于求解屈曲模态； -适合求解中等到大规模的模态计算问题，提取的模态阶数高于100阶； -适合于网格划分形状较好的三维实体单元； （3）Unsymmetric -能够处理非对称矩阵； -模态计算中使用完整的刚度和质量矩阵； -适合求解K和M为非对称矩阵的问题，如流-固耦合的振动，声学振动； -计算以复数表示的特征值和特征向量： --实数部分就是自然频率； --虚数部分表示稳定性，负值表示稳定，正值表示不确定。
有阻尼模态分析中假设结构没有外力作用，则控制方程变为
M u Cu Ku 0 （1）
设其解为
代入方程（1）得到
{x} {}et
（2）
(2[m] [c] [k]){} [D()]{} {0} （3）
矩阵 [D()]称为系统的特征矩阵。方程（3）是一个“二次特征值”问题，
要（3）式有非零解的充要条件为 [D()] 2[m] [c] [k] 0
第1页/共29页
1、模态分析简介
模态计算的假设和限制条件 -结构是线性的，即具有恒定的总体质量矩阵和总体刚度矩阵 -结构没有外载荷（力，温度，压力等），即结构是自由振
注意：因为模态计算能够反映出结构的基本动力学特性，因此建议用户在进行其 他类型的动力学计算之前，首先进行结构的模态分析。
模态分析法

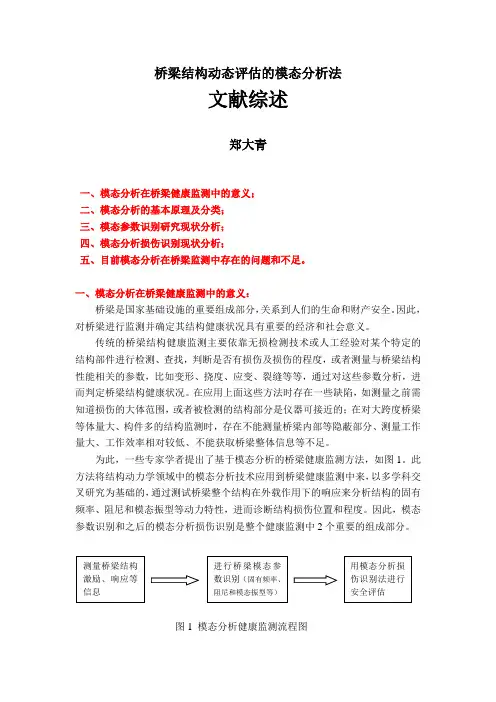

桥梁结构动态评估的模态分析法文献综述郑大青一、模态分析在桥梁健康监测中的意义；二、模态分析的基本原理及分类；三、模态参数识别研究现状分析；四、模态分析损伤识别现状分析；五、目前模态分析在桥梁监测中存在的问题和不足。
一、模态分析在桥梁健康监测中的意义：桥梁是国家基础设施的重要组成部分，关系到人们的生命和财产安全。
因此，对桥梁进行监测并确定其结构健康状况具有重要的经济和社会意义。
传统的桥梁结构健康监测主要依靠无损检测技术或人工经验对某个特定的结构部件进行检测、查找，判断是否有损伤及损伤的程度，或者测量与桥梁结构性能相关的参数，比如变形、挠度、应变、裂缝等等，通过对这些参数分析，进而判定桥梁结构健康状况。
在应用上面这些方法时存在一些缺陷，如测量之前需知道损伤的大体范围，或者被检测的结构部分是仪器可接近的；在对大跨度桥梁等体量大、构件多的结构监测时，存在不能测量桥梁内部等隐蔽部分、测量工作量大、工作效率相对较低、不能获取桥梁整体信息等不足。
为此，一些专家学者提出了基于模态分析的桥梁健康监测方法，如图1。
此方法将结构动力学领域中的模态分析技术应用到桥梁健康监测中来，以多学科交叉研究为基础的，通过测试桥梁整个结构在外载作用下的响应来分析结构的固有频率、阻尼和模态振型等动力特性，进而诊断结构损伤位置和程度。
因此，模态参数识别和之后的模态分析损伤识别是整个健康监测中2个重要的组成部分。
图1 模态分析健康监测流程图测量桥梁结构激励、响应等信息 进行桥梁模态参数识别（固有频率、阻尼和模态振型等） 用模态分析损伤识别法进行安全评估模态分析监测方法克服了传统监测法存在的一些缺点，它不受结构规模和隐蔽的限制；具有多学科交叉优势，能对结构全局进行检测，从而能够评价桥梁结构的整体健康状态。
近年来，该方法发展迅速，日趋成熟。
事实上，它已经成为桥梁结构在线健康监测的核心技术之一。
因此，模态分析对桥梁健康监测具有重要意义。
二、模态分析的基本原理及分类：由振动理论知：一个线性振动系统，当它按自身某一阶固有频率作自由谐振时，整个系统将具有确定的振动形态（简称振型或模态）。
