福建省房屋建筑工程常用模板及支撑安装推荐图集
如有你有帮助，请购买下载，谢谢！
1页 房屋建筑工程常用模板及支撑安装推荐图集
目 录一、地下室、基坑模板
地下室、基坑模板说明 ……………………………………………1
坑中坑砖胎膜示意图 ………………………………………………2
承台及地梁砖胎膜砌筑示意图 ……………………………………3
集水井及电梯井模板支撑示意图 …………………………………4
地下室外墙挂模安装大样 …………………………………………5
高低差模板定位预埋钢筋示意图 …………………………………6
二、散支散拆胶合板模板
散支散拆胶合板模板施工工艺说明 ………………………………7
柱模板构造示意图 …………………………………………………10
剪力墙模板构造示意图 ……………………………………………11
柱墙模板节点示意图 ………………………………………………12
梁模板断面构造示意图 ……………………………………………13
梁模板安装效果图 …………………………………………………14
板模板龙骨安装示意图 ……………………………………………15
模板安装断面构造示意图 …………………………………………16
卫生间与楼面高低差位置挂模示意图 ……………………………17
楼层反梁支模示意图 ………………………………………………19
三、斜屋面模板安装 斜屋面模板支撑示意图 ……………………………………………20
斜屋面模板节点大样示意图 ………………………………………22
四、普通模板扣件式钢管支撑与碗口式钢管支撑
普通模板支撑施工工艺说明 ………………………………………23
普通扣件式钢管模板支撑平面图 …………………………………25
普通扣件式钢管模板支撑立面图 …………………………………26
普通扣件式钢管模板支撑剖面图 …………………………………27
碗扣式钢管模板支撑示意图 ………………………………………28
五、高大模板扣件式钢管支撑
高大模板支撑施工工艺说明 ………………………………………29
高大模板支撑平面图 ………………………………………………30
高大模板支撑立面图 ……………………………………………31
高大模板支撑剖面图 ……………………………………………32
高大模板架体与框架柱、梁板连接大样图 ……………………33
高大模板支撑立杆底部大样图 …………………………………34
六、楼梯模板安装 如有你有帮助，请购买下载，谢谢！
2页 楼梯模板与楼梯模板外帮木、反三角示意图 …………………35
楼梯模板支撑示意图 ……………………………………………36
楼梯施工缝后插板做法示意图 …………………………………37 七、后浇带模板安装
后浇带模板支撑示意图 …………………………………………38如有你有帮助，请购买下载，谢谢！
3页 地下室模板工艺说明
砖胎膜：坑中坑砖胎膜砌筑需待圈梁及砌体达到80%以上强度后坑内采用井字水平支撑后方可进行第一次回填，回填材料宜选用粗砂或者量符合压实要求的粘性土，不可使用淤泥和淤泥质土用作填料。在承台或地梁砖胎膜砌筑过程中，砖垛应选用整砖砌筑，断面宜为方形或矩形柱水平灰缝的砂浆饱满度不得小于80%。
模板支撑：地下室集水井及电梯井的模板支撑应该引起足够重视,沙袋应足量堆载，确保模板箱体不在混凝土的作用下上浮，箱体模板与砖之间采用与底板同强度等级的水泥砂浆垫块以满足成型后的尺寸要求。底板外侧边缘模板采用钢管架支撑时，须待底板混凝土有了一定强度后拆除。地下室外墙挂模需要注意限位钢筋应与底板面筋进行可靠焊接，保证外墙尺寸不因止水螺栓的锁紧而发生尺寸缩小情况出现。在进行后的模板支撑时需要注意及时的进行清扫口的预留。
图 名 地下室、基坑模板说明 图 页 1
福建建筑工程图集
序号 图集编号 图集名称 图集标准号 备注
1 闽93J01 卷材防水屋面构造 DBJT13-01
2 闽95J03 阳台栏杆 DBJT13-03
3 闽95J05 外墙面装修 DBJT13-05
4 闽85J101 墙体 DBJT13-05
5 装修墙面 装修墙面 DBJT13-06
6 闽97J09 楼地面 DBJT13-09
7 闽94J11 楼宇、防护门传呼、可视对讲装置 DBJT13-11
8 闽95J12 住宅楼宇防盗安全门 DBJT13-12
9 闽86S601 胶合板门 DBJT13-13
10 闽93J13 室内配件 DBJT13-13
11 闽95J14 钢质防火门 DBJT13-14
12 闽85J602 木门窗 DBJT13-14
13 闽93J15 窗式空调器箱 DBJT13-15
14 闽93J16 隔断 DBJT13-16 15 闽99J17 无障碍设施 DBJT13-17
16 闽95J18 木推拉门 DBJT13-18
17 闽85J702 预制砼花格栏杆 DBJT13-19
18 闽86J703 传达室大门围墙 DBJT13-20
19 闽86J901 室外工程 DBJT13-22
20 闽87J704 厕所卫生间沐浴间 DBJT13-25
21 协91J604 铝合金门窗 华东地区建筑标准设计协调项目
22 协93J801 建筑色
23 闽97J20 住宅厨房卫生间排风道图集 DBJT13-45
24 闽92G13 工业厂房常用构配件图集 DBJT13-31
25 闽89SG601 挡土墙及护坡 DBJT43-34
26 闽99G109 现浇钢筋混凝土化粪池 DBJ13-30
27 闽97G111 钢筋砼屋顶水箱 DBJT13-31
28 闽91SG308 悬挂起重机葫芦轨道联结 DBJT73-37

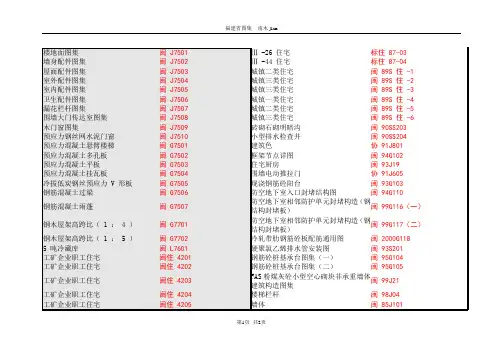

福建省地标图集
