220kV铁塔组立施工作业指导书
前锋_抚远220kV双回线路工程铁塔组立作业指导书
前锋—抚远220kV双回线路工程铁塔组立作业指导书绥化远大电力建设有限责任公司前锋—抚远220kV双回线路工程项目部2012年03月1、编制依据1.1前锋—抚远220kV双回线路工程铁塔施工图设计(结构部分)。
1.2 电网公司颁发的输变电工程优质工程考核评选办法（2005版）；1.3 《110~500kV架空电力线路施工及验收规范》GB50233—2005；1.4 高压送电线路杆塔施工。
1.5 前锋—抚远220kV双回线路铁塔施工图及有关说明；1.6 公司有关技术、质量和安全方面的规程、规范等相关程序文件；1.7 前锋—抚远220kV双回线路铁塔施工图设计交底暨会审会议纪要；2、施工概述施工采用外拉线内悬浮抱杆分解组塔或汽车吊整体吊装方法可以满足铁塔的吊装及钢管塔整体吊装任务。
2.2制定本作业指导书目的在于，规范施工行为、指导施工作业、提高施工质量、保障施工安全。
2.3适用范围本作业指导书适用于前锋—抚远220kV双回线路工程自立式铁塔外拉线内悬浮抱杆分解组立或汽车吊车整体吊装施工。
3、铁塔组立分部工程概况本标段施工铁塔总数为83基，其中：转角塔3基，耐张塔6基，直线塔74基，塔型及数量如下：4、组立方法(自立式铁塔)4.1技术准备4.1.1技术资料准备，包括铁塔施工图、施工措施、工艺要求、各种记录表格、报审资料等。
4.1.2工程技术负责人应组织有经验的施工人员再次进行现场调查，熟悉图纸。
4.1.3作好技术交底和安全教育工作后方准予施工。
4.1.4组立塔前，应对基础进行复查。
内容包括：基础型式及根开、地脚螺栓规格及根开、转角塔的基础预偏、直线塔顶面操平、基础砼强度等。
4.1.5每个施工队、每种塔型的首基必须按程序进行试点检查。
试点时，施工单位的技术、安全、质量负责人和施工队长、技术员、安质员等有关人员参加。
经监理检查同意后才能继续施工。
4.2人员准备4.2.1参加组立施工的人员必须有上岗证，且经安全教育和技术交底。
铁塔组立施工作业指导书范本
铁塔组立施工作业指导书范本1. 引言本文档旨在提供一份铁塔组立施工作业指导书的范本，以帮助施工人员正确、高效地进行铁塔组立施工作业。
本指导书范本包含了必要的注意事项和操作步骤，以确保施工过程安全可靠。
2. 前期准备在进行铁塔组立施工之前，需要进行必要的前期准备工作。
以下是一些常见的准备工作：•制定详细的施工计划，包括工程量、施工时间、安全措施等内容；•获取相关施工许可证和证书，确保施工合法合规；•检查施工设备和工具，确保其完好无损；•组织施工人员，分工合理，确保工作高效有序；•查阅施工图纸和设计文件，了解施工要求和规范。
3. 施工步骤3.1. 现场布置在铁塔组立施工现场，需要进行合理的布置，以确保施工过程的安全和高效。
以下是一些建议的布置步骤：1.清理施工现场，清除垃圾和杂物；2.绘制标识线，界定施工区域；3.铺设防滑垫，确保施工地面平整稳固；4.设置警示标志，提醒他人注意。
3.2. 铁塔组立铁塔组立是整个施工过程的核心步骤，需要按照设计要求和规范进行。
以下是一些常见的施工步骤：1.准备好组立所需的铁塔零部件，检查其数量和规格是否符合要求；2.将组立部件按照设计图纸的要求进行分类和排序；3.根据设计要求，确定起重设备和吊装工艺，并进行相应的准备工作；4.将起重设备的吊钩连接到组立部件上，并进行确认，确保连接安全可靠；5.在起吊过程中，操作人员应按照指挥员的指示进行，确保起吊顺利；6.将组立部件准确地安装到指定位置，并根据要求进行固定。
3.3. 安全措施在铁塔组立施工过程中，安全措施至关重要。
以下是一些应遵循的安全措施：•穿戴必要的安全装备，包括安全帽、防护眼镜、耳塞等；•遵守施工现场的安全规定，不得随意越过警示线；•严禁在施工中吸烟或使用明火；•注意施工现场的秩序和卫生，及时清理施工垃圾；•在高空作业时，需使用安全绳索或安全带保护。
4. 施工质量控制在铁塔组立施工过程中，质量控制是十分重要的。
以下是一些常见的质量控制措施：•对铁塔组立的每个步骤进行检查和评估，确保操作正确；•对组立部件进行定期检验，检查其表面是否有损伤；•检查铁塔的垂直度和水平度，确保其符合设计要求；•在组立结束后，进行终检，确保铁塔满足要求。
220kV新龙—晋陵双回线路工程铁塔组立施工作业指导书

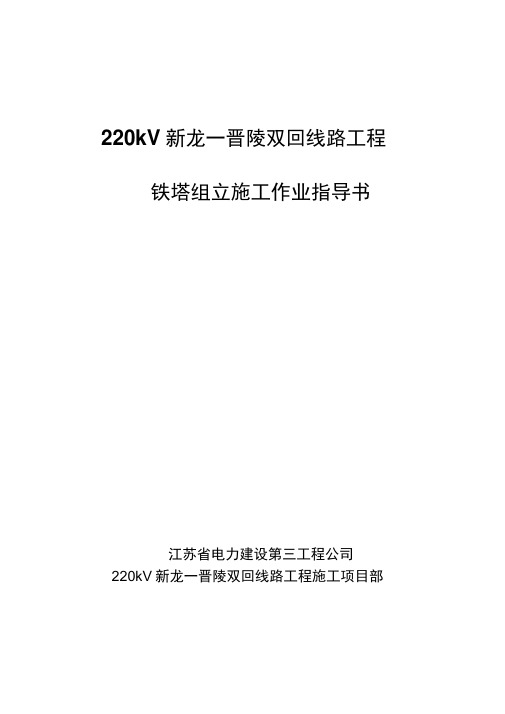

220kV新龙一晋陵双回线路工程铁塔组立施工作业指导书江苏省电力建设第三工程公司220kV新龙一晋陵双回线路工程施工项目部2011年9月15日批准：日期：编写: 日期：审核：__________ 日期：____________批准： 日期： 编写: 日期： -、工程概况 .......................................................... 1 二、 施工依据 .......................................................... 2 三、 铁塔施工基本要求 ................................................. 2 四、 施工流程图 ........................................................ 3 五、 铁塔组装 .......................................................... 4 六、 铁塔组立 (5)6.1 基本要求： ..................................................... 5 6.2 竖立抱杆之前的准备工作： ...................................... 5 6.3 竖立抱杆： ..................................................... 6 6.4工器具的选择： ................................................. 6.5主要工器具表： .................................................七、 质量要求 ......................................................... 18 八、 施工现场危险点及检查控制措施 (19)一、工程概况1本工程为220kV新龙一晋陵双回线路工程，起于220kV新龙变，止于500kV晋陵变220kV构架。
220kV线路工程铁塔组立施工作业指导书可编辑Word文档下载
编号：文件号：220kV新市线路工程铁塔组立施工作业指导书220kV工程施工项目部二Ο一七年六月批准：职务：日期：审核：职务：日期：职务：日期：职务：日期：职务：日期：编制：职务：日期：文件发放范围：建设单位：监理单位：公司：项目部：经理、总工、工程部、物资部、综合部施工队：立塔施工队文件印数：15份目录编制依据 (1)一、编制说明 (2)二、工程概况 (2)三、铁塔组立准备 (5)四、铁塔组立工艺要求 (6)五、□600mm×28m内拉线悬浮抱杆特性及使用要求 (8)六、□500mm×26.2m内拉线悬浮抱杆特性及使用要求 (15)七、安全保证措施 (18)八、现场文明/环保施工要求 (22)九、质量保证措施 (23)十、应急处置方案 (24)十一、标准工艺应用 (30)十二、工器具配置 (31)附件一：地锚受力计算 (34)附件二：塔型分段技术参数表 (36)编制依据《电力建设安全工作规程第2部分：电力线路》（DL5009.2-2013）《110kV～750kV架空送电线路施工及验收规范》(GB 50233-2014)《110kV～750kV架空电力线路工程施工质量及评定规程》（DL/T 5168-2016）《钢结构工程施工质量验收规范》GB50205-2001《钢结构高强度螺栓连接的设计、施工及验收规范》JGJ82-91《工程建设标准强制性条文》（电力工程部分）2011年版《输电线路施工机具设计、试验基本要求》DL/T875-2004《110～750kV架空输电线路设计规范》（GB 50545－2010）《输变电工程建设标准强制性条文实施管理规程》国家电网Q/GDW248—2008《国家电网公司基建安全管理规定》国网（基建/2）173-2015《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2015《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》基建质量〔2010〕322号《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号《国家电网公司基建质量管理规定》国网（基建/2）112-2015《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基建/3）176-2015项目建设管理单位制定的本标段《建设管理纲要》等文件及相关管理制度本标段合同、相关设计图纸等一、编制说明1、本施工方案针对220kV 工程的特点编制。
铁塔组立施工作业指导书
铁塔组立施工作业指导书1000字铁塔组立施工作业指导书一、前期准备工作：1、根据工程安排对待施工区域进行测量和标识，绘制平面图、平面布置图和立面布置图，并与设计图对比。
2、对施工区域进行安全检查，将场地整理平整，清理垃圾、杂草等物品。
3、确定好整个施工区域的环境保护措施，保证施工现场的环境卫生。
4、准确制订出施工图纸、施工方案及施工人员的施工工艺流程。
5、进行吊装机具的检查和检修。
保证设备的完好性和安全性。
二、施工技术要求1、施工多由专业队伍进行，施工时，严格按照设计图纸和施工方案进行组建施工。
2、安装前需对铁塔和基础进行粗略测量，对不符合要求的需进行局部加固，以保证安全。
3、对钢结构进行清理处理，将表面的锈蚀物、脱漆等杂物清除干净。
4、进行塔架组装之前，首先要对塔吊进行预拉升。
5、需要注意在组装、起卧、打桩及设备架等工序中，压板、斜撑、立柱应该正确认放。
6、应在室外安排施工位置，确保空气流通性，尤其在高温夏季时，施工人员应该减少户外作业时间。
7、施工过程中，施工人员应该进行相互配合，敬业务实，遵守施工期间的安全、环境保护等各项规定。
三、常见施工问题及处理1、钢材加工问题：发现不符合规格、长度和弯曲度变化大等情况，应该及时对其进行改变，更换不符合规格的材料。
2、基础难题：在基础准备过程中，遇到软岩、泥土问题，应该进行加强处理，避免进一步的扩大坑深和坑形。
3、安全事件：施工过程中，如有安全事件发生，应一时间向工程技术人员上报，及时处理。
4、技术问题：针对工程技术人员无法解决的问题，可请教本领域组织专家，及时解决疑问。
四、施工验收1、施工前，应严格按照施工计划和施工要求，对要施工的地点、设备和物料进行预验收。
2、组装和焊接过程中，应注意对于堆积和凹凸不平之处进行理顺，且各接头表面应平整光滑。
3、现场的焊接作业，要求在无风、安静的环境下施工（如有必要，使用隔离帘）。
4、完工后，对铁塔系统进行全面的检测、检验，确保材料、焊缝、结构的质量是合格的，与设计指标相匹配。
某220KV线路组塔施工作业指导书
批准：日期：审核：日期：编写：日期：目录一、工程概况-------------------------------------------------—3二、组立塔施工规定---------------------------------------------7三、组立塔施工-------------------------------------------------8四、职业安全健康与环境保护措施--------------------------------14五、质量措施--------------------------------------------------17六、立塔施工全过程控制图--------------------------------------19工程概况1．本线路工程：为已建的220kVXX至XX线路开断进XX变工程，线路全长36.453km。
XX侧22.139 km，其中按单回架设14.364 km，按双回路架设7.775 km（本工程只架设一侧）；XX侧14.314 km，其中XX变出线段长7.535 km与已建的XX线同塔架设（该段已架设），其余6.779km采用单回路架设。
线路起止点：（XX侧）为已建XX线89#开断点至220kVXX变构架；（XX侧）为已建XX 线108#开断点至220kVXX线21#（J39）。
2、本工程全线共采用铁塔92基。
新建71基。
其中单回路塔50基（直线塔29基、耐张转角塔21基），双回路塔21基（直线塔11基、耐张转角塔10基）。
（XX侧）1#～21#、33#～34#；改线段1#～12#（原22#～32#）；（XX侧）36#～22#为单回路铁塔，（XX侧）35#～55#为双回路铁塔。
3、本工程XX侧导线采用2×LGJX-400/35型稀土钢芯铝绞线，XX侧采用1×LGJX-400/35型稀土钢芯铝绞线；地线两根全线采用GJ-55型锌铝合金镀层钢绞线。
220kv 组立杆塔工程作业指导书
目录一、工程概况 (2)二、范围 (2)三、引用的标准及编制依据 (3)四、作业准备及条件 (3)五、作业方法及工艺要求 (4)六、组塔施工方法 (9)七、组塔注意事项 (14)八、螺栓、脚钉安装要求 (15)九、劳动力配置 (17)十、工器具的配置 (17)十一、记录 (19)十二、作业质量标准及检验要求 (19)十三、安全措施 (22)十四、环境管理及安全文明施工 (25)十五、作业人员的职责和权限 (26)一、工程概况：500kV线路工程四标段技改工程全部位于地区的贵定县境内，途经辖内的定东乡、定南乡、盘江镇，共用杆塔17基，其中耐张塔12基，直线塔5基，全部在正在运行的500kV福青线路正下方，须待停电后才能组立，其中67#、75#铁塔须等原塔拆除、浇制基础后才能组立。
本标段工程沿线地形三分之二为山地，三分之一为高山大岭，大运距离5公里，小运距离平均2.0公里左右，三分之一地段需用拖拉机等二次转运，小运较困难，施工难度较大。
本工程于2007年8月正式开工，计划2007年11月30日完工,工期三个月，计划10月下旬开始停电进行铁塔组立工作，11月上旬完成。
根据贵州电网公司、贵州电力工程建设监理公司福青线监理部及公司要求，本工程为达标投产工程，争创优质工程。
线四标段塔型一览表二、范围：本标准讲述了铁塔的组立方法，规定了铁塔塔腿编号、直线塔的脚钉安装、转角塔的脚钉安装和转角塔跳线支架的安装。
对杆塔螺栓作了紧固及防盗、防松的规定，明确了杆塔组立后应达到的标准。
三、引用的标准及编制依据：1）《110-500kV送电线路施工及验收规范（GBJ50233—2005）》。
2）《电业建设安全操作规程（架空电力线路部分）》（DL5009.2-2004）。
3）《高压架空电力线路杆塔施工技术规定》。
4）《高压送电线路铁塔组立施工技术措施》。
5）《线路杆塔明细表》。
6）《施工图设计总说明书》。
7）《施工图审查会议纪要》。
铁塔作业指导书
1、 作业指导书名称：铁塔组立作业指导书2、范围：2.1本标准适用于220kV 元江变进出线工程项目部所负责范围内铁塔组立施工。
本标准有效期为发布之日起至本工程竣工止。
2.2本标准规定了铁塔塔腿编号；直线塔的脚钉安装；转角塔脚钉安装；对铁塔螺栓作了紧固和防盗、防松的规定，明确了铁塔组立后必须达到的标准。
明确了施工时的安全注意事项、文明施工要求。
3、引用标准及编制依据：《110～500kV 架空送电线路施工及验收规范》(GB50233—2005) 《110～500kV 架空电力线路工程施工质量及评定规程》 《高压架空电力线路铁塔施工技术规定》《电业建设安全操作规程》(架空电力线路篇) 220kV 元江变进出线工程设计说明及图纸注：施工过程中如有设计变更，变更部分以《设计变更通知单》为准4、工程概况4.1本工程设计单位为：云南电力设计院4.2本工程主要包括新建220kV 玉元线，110kV 元茶线（A 回），110kV 元中（D 回），110kV π接110kV 元化线（B 、C 回）。
其中110kV 新平～大开门线路为降导地线增加NY14－18.0m 塔一基。
本工程全线共181基铁塔，其中双回路铁塔220kV 部分共24基，110kV 部分共13基；单回路220kV 部分共84基，110kV 部分共69基，110kV 改造1基。
由小号向大号方向编排（由220kV 元江变向线路方向编排）。
4.5本工程220kV 部分除5基采用地脚螺栓与铁塔连接，其余采用自立式全方位不等高接腿插入角钢与铁塔连接架设；110kV 部分全部采用地脚螺栓与铁塔连接。
我项目部施工范围内铁塔型式有：220kV 部分：SZF231、SZF232、SZF242、ZMF231、ZMF232、ZMF233、ZMF234、SNF231、SJF231、SJF232、SDF231、SDF242、NGF231、JK31、JGF231、DGF232、BJ1等共17种塔型。
220kV线路工程铁塔组立施工方案要点
1 编制依据本工程铁塔施工和本作业指导书的编制，遵守以下文件：1）本工程设计文件、《项目管理实施规划》2）《220kV官滩变-安澜变输电线路工程铁塔施工说明书》3)《国家电网公司输变电工程达标投产考核办法（2011年版）》；4)《国家电网公司基建安全管理规定》；5)《电力建设安全工作规程》（架空电力线路部分）DL5009·2－2013；6)《国家电网公司电力安全工作规程(线路部分)》(2011版)；7）《110～500kV架空送电线路施工及验收规范》GB 50233-20058）《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168-2002；9）《国家电网公司输变电优质工程评选办法》（2013版）10）《电力建设工程施工技术管理导则》（国家电网工[2003]153号）11）其它相关有效的国家标准、行业标准和上级有关文件2 工程概况本工程为官滩变-安澜变220kV线路工程，采用架空线架设，设计风速27.0m/s，覆冰导线5mm，地线10mm。
本工程新建线路全长17.564km，其中双回路角钢塔架设段约0.544km,220/110kV混压四回路角钢塔架设段约17.019km。
本工程220kV导线采用2×JL1/LHA1-210/220型铝合金芯高导电率铝绞线，地线两根采用OPGW-150。
110kV导线采用2×JL/G1A-300/25兼1×JL/G1A-400/35，本期110kV部分不架线。
角钢塔共计57基，双回路终端塔2基，混压四回路直线塔40基，混压四回路转角塔9基，混压四回路分支塔6基。
表2.1 铁塔数量及型号统计表序号塔型呼高数量单基重量(T) 备注1 2/1I2-SSZ1 27 21 21.13 30 11 22.861 33 3 23.1042 2/1I2A-SSZ2 39 1 27.6873 2E5-SDJ 21 2 29.694 2/1I2-SSJ1 24 3 41.655 2/1I2A-SSJ1 27 1 36.7056 2/1I2-SSJ2 21 1 44.7627 2/1I2A-SSJ2 27 2 46.2328 2/1I2-SSJ3 21 2 47.699 2/1I2-SSJ421 2 58.47224 1 61.694 10 2/1I2A-SSJ4 27 1 65，44311 2/1I2-SSFJ1 21 1 55.862 24 2 59.468 30 2 66.36112 2/1I2-SSFJ2 21 1 65.347 合计18543 工艺流程 （工艺流程见图3.1）撤 场吊装顶架横担组立塔腿施工准备竖立抱杆提升抱杆吊装塔片拆除抱杆补充塔材、整塔地面组装补装侧面斜材吊装高度够否?否是是否已经完成塔身吊装?否是图3.1 工艺流程图4 施工准备4.1基础工程通过验收，所准备组塔基础强度达到设计值的70%以上；4.2工程技术负责人应组织有经验的施工人员进行现场调查，熟悉铁塔图纸，根据现场特点确定合理的组立方法。
220kV输电线路新建工程杆塔施工作业指导书(可编辑)
220kV输电线路新建工程杆塔施工作业指导书西昌―西昌南220kV输电线路新建工程杆塔组立工程施工作业指导书西昌―西昌南220kV输电线路新建工程施工项目部二○一二年八月批准：年月日审核：年月日编制：年月日目录一、施工作业指导书的范围 3二.施工作业指导书引用的标准3三、工程概况 3四、施工准备及条件 54.1、准备工作54.2、杆塔组立条件 6五、作业方法及工艺要求 65.1、施工流程75.2、工艺流程说明及主要质量控制要点7六、作业质量标准及检验要求146.1组装：146.2用螺栓连接构件，应符合下列规定：156.3螺栓的穿入方向应符合GB 50233―2005规定：156.4铁塔组立166.5螺栓紧固166.6质量检验176.7质量标准18七.安全措施20八.文明施工30九、作业人员的职责和权限31十、施工时对环境的影响和需采取的措施32一、施工作业指导书的范围本作业指导书规定了本工程杆塔组立施工方法及工艺要求，脚钉和跳线支架所在塔腿及位置，质量检验标准要求，杆塔组立安全措施。
二.施工作业指导书引用的标准《110―500千伏架空送电线路施工及验收规范（GB 50233―2005）》、《电力建设安全工作规程（架空电力线部分）》、《高压架空输电线施工技术手册（杆塔部分）》、《西昌―西昌南220kV输电线路新建工程设计图纸》。
三、工程概况该线路起于已建西昌500kV变电站220kV室外配电装置1#、2#进出线间隔门型架，途经西昌市佑君镇、中坝乡、阿七乡，再进入德昌县阿月乡，最后达到位于麻栗乡新建的西昌南220kV变电站220kV室外配电装置1#、2#间隔门型架。
双回线路长2×31.266km,单回线路长1.709km，新建铁塔83基，耐张43基、直线40基，（其中双回终端塔2基、分支塔6基、单回终端塔6基）。
混凝土方量（C10、C20、C25）合计4307.25m3，所经地形海拔高程在1450~2000米之间，地形划分：平地5% 丘陵20% 一般山地60% 高山15%，沿线地质划分为：岩石20%、砂石68%、粘土12%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磐桦地区220KV电网完善线路改造工程铁塔组立施工作业指导书四平电力设备制造安装有限公司编制：审核：批准：一．工程概况1、工程简述二．铁塔参数见表1。
三．施工技术依据本工程铁塔组立施工所执行的技术规程、规范及有关图纸文件有：1.本工程的设计图纸及设计变更；2.《110～500kV架空电力线路施工及验收规范》(GBJ233-90)；3.《电力建设安全工作规程》(架空线路部分)（DL5009.2 -94）；4. 相关《架空送电线路组立铁塔施工守则》；5.设计单位、监理公司下发的有关铁塔工程的通知、文件、以及会议纪要等。
表1 铁塔参数表四．线路方向及有关规定图1五．铁塔组立对基础的要求铁塔基础应符合下列规定时，方可进行组立铁塔施工：1.经过中间验收合格者；2.混凝土强度应符合分解组塔时基础强度达到设计强度的70％的要求；六．铁塔组立施工工艺要求1、脚钉位置（1）直线塔脚钉均安装在D腿；（2）转角及终端塔规定安装在线路转角的内侧(呼称高以下)，呼称高以上的脚钉安装在转角外侧。
铁塔脚钉弯钩一律朝上。
中线挂线铁安装在内角侧。
（3）直线耐张塔脚钉安装在D腿，中挂线铁安装在线路前进方向的右侧，呼称高以上脚钉安装在前进方向左侧。
2.螺栓规格及穿向（1）铁塔螺栓及脚钉自地面以上8米位置安装防盗帽（以高腿地面为准）（2）铁塔螺栓除防盗螺栓外全部安装防松帽。
使用双帽的螺栓不再安装防松帽。
（3）螺栓穿向：①立体结构水平方向者由内向外；垂直方向者由下向上；铁塔斜面螺栓均由下向上穿。
②平面结构顺线路方向者由小号侧向大号侧穿入（单面结构）；横线路方向者两侧由线路内侧向线路外侧；中间由左向右(面向大号分左右)•，垂直方向由下向上穿。
3.与螺栓连接的构件应符合下列规定（1）螺杆应与构件平面垂直，螺栓头平面与构件平面不应有空隙；（2）螺栓紧固并加装扣紧螺母后，螺栓露扣长度要求：①单螺母应不少于两扣；②双螺母至少应平扣；（3）承受剪力的螺栓，其丝扣部分不得进入联接构件的剪切面内；（4）各构件的螺栓规格应符合设计图纸要求；4.螺栓的紧固要求（1）•铁塔各部件的组装应紧密牢固，交叉构件在交叉处有空隙者，应按设计图纸装设相应厚度的垫片；（2）•螺杆和螺母的螺纹有滑扣或螺母棱角磨损严重以至扳手打滑者，应予以更换；（3）铁塔组立后，地脚螺栓螺母必须及时配齐紧固，并采取有效的防松、防盗措施，防止倒塔事故的发生；（4）组塔后铁塔螺栓紧固率应达到96％以上，其紧固程度应符合螺栓紧固力矩标准（如表2）。
表25.塔材质量标准和缺陷处理塔材出厂时应根据现行国家标准《输电线路铁塔制造技术标准》进行验收，对运至桩位的塔材，施工队必严格按照施工图纸进行打捆分料检验，检查内容包括数量、规格、涮锌质量（表面不光滑、有毛刺、滴溜、多余结块、过酸洗或露铁，塔材表面麻面面积不应超过钢材表面总面积的10%，塔材镀锌颜色一致，镀锌层脱落面积小于100mm2，且只允许有一处，出现时应做防腐处理），材料弯曲及有无缺料等。
发现问题作好记录并及时向项目部和监理代表反映，严把塔材检验关。
6.直线铁塔组立完成后，检查铁塔倾斜达优良级标准后即可浇制保护帽，耐张、转角、终端塔在架线分部工程完成后，检查铁塔倾斜达到优良级标准后浇制保护帽；保护帽的混凝土应与塔座板接合密实、平整光滑，且不得有裂缝。
7.铁塔保护帽浇筑规格（1）直线铁塔为600mm×600mm×300mm；（2）耐张、转角、换位铁塔为600mm×600mm×300mm；（3）所有保护帽宽度不得超过基础立柱，如有特殊情况，可上报监理部门予以调整。
8.接地线安装（1）接地体螺丝安装防盗帽；（2）为方便运行单位测试接地电阻值，接地线应预留测试位置，见下图：（3）接地孔安装在D腿正面，依次旋转。
七、施工作业准备1.技术交底工作由于杆塔组立施工高空作业较多，施工前必须做好交底工作，且签订相应的交底书。
施工前项目部组织所有施工人员进行学习、熟悉本作业指导书的施工技术方案，技术负责人对有关技术要求、安全施工和质量标准，以及施工难点、危险点进行详细讲解。
2.对施工人员进行安全、技术的教育和培训。
（1）在进行立塔工程前，组织所有参加施工的人员参加项目部组织的安全学习，并经考试合格，方可上岗。
（2）施工前，项目部组织所有人员进行技术培训，由技术负责人讲解工作范围，安全注意事项和操作方法，做好安全监护工作。
（3）对从事电气、起重、高空作业和机械操作人员进行专业操作、技术的培训和安全规程学习，并经考试合格后方可上岗。
（4）组织工程技术人员熟悉有关图纸，掌握设计要求及杆塔特点，起吊件重心分布及需补强的位置，就位难点等。
（5）施工过程中，经常组织所有施工技术员、管理人员，施工负责人参加的施工总结会议，对当天发现的问题找出解决方法、方案，改进施工工艺。
3.施工作业前，项目部须组织从事高空作业的施工人员进行体检，登记存档。
经体检合格者方能从事高空作业。
4.设备、机具准备按照施工方案所确定的组立塔方法，施工前必须认真检查所配备的工器具，尤其是机动绞磨机及绞磨钢丝绳、抱杆、起吊滑车和所有钢丝绳，应重点检查，清除隐患。
5.施工前，做好塔材供应计划报建设单位，并与建设单位的物资部门有关人员共同对供货到位的塔材进行验收交接、清点工作。
同时规格、数量或质量问题，及时汇报监理和业主，以便及时联系有关单位进行处理，避免影响施工进度。
对有关材料的材质报告、合格证和说明书，应报监理和业主确认，由工程部质检人员负责及时进行收集，做好登记，以便作工程竣工资料移交业主。
同时，对塔材进行验收交接时，检查所有塔材的加工，必须符合以下质量要求。
（1）所使用的钢材应符合标准，并附有出厂合格证明书；（2）所有零件的切割、制弯、制孔、清根、铲背和破口加工必须符合铁塔制造技术标准。
（3）所有焊接件应保证构件的尺寸符合施工图。
焊缝质量在进行外观检查时应符合下列要求：①具有平滑的细鳞形表面，无折皱、间断和未焊满的陷槽，并与基本金属平滑连接；②焊缝金属应细密无裂纹、夹渣等缺陷；（4）镀锌质量应符合下列要求：①镀锌表面应具有实用性光滑，在连接处不允许有毛刺、滴瘤和多余接块，并不得有过酸洗或露铁等缺陷；②均匀性：镀件的锌层厚度应均匀，用硫酸铜溶液浸蚀四次不露铁。
③附着性：锌件的锌层应与基本金属结合牢固，经锤击试验，锌层不剥落、不凸起。
（5）弯曲、变形应在允许偏差范围内：有弯曲的角钢，不超过其相应长度的2‰，且不超过5mm，若超过上述范围而未超过下表中的变形限度时可采用冷矫正处理，但矫正后不得有裂纹。
（见表3）表36.勘查运输道路，尽量利用基础工程施工所修筑的道路和材料堆放场地，避免受林木等赔偿的影响，同时对车辆有影响的地方及时处理，减少人力运输距离，确保塔材安全到位。
7.塔材运输到桩位前，根据实际地形情况平整施工场地，埋设地锚。
对道路旁的桩位做好施工区域安全隔离措施。
八．铁塔组立施工方案及操作要点根据本工程的塔型和基础型式，以及施工现场的地质情况，铁塔组立方案宜采用内拉线或外拉线悬浮抱杆分解组立铁塔方法，铁塔组立方案的施工设计执行《架空送电线路组立铁塔施工守则》,各施工队可根据具体地形条件、组塔工器具配备情况以及施工人员对各种组立塔施工方案的熟悉程度在规定的组塔方案中选择合适的施工方法。
施工方案未经技术部门许可,任何人不得随意更改。
详细施工方案详见附件：附件一：内悬浮内拉线施工方法附件二：内悬浮外拉线施工方法各组立塔施工方案的操作要点如下。
1.方案一：内拉线悬浮抱杆分解组塔施工方法操作要点。
（1）内拉线悬浮抱杆分解组塔施工方法工器具布置如图2所示。
图2（2）使用内拉线悬浮抱杆组塔时,其抱杆必须符合以下使用条件：①抱杆在起吊时可以向起吊侧稍作倾斜,但倾斜角不得大于5°；②控制大绳与地面夹角不得大于45°；③牵引绳起吊侧与抱杆轴线间夹角不得大于20°；④牵引绳牵引侧与抱杆轴线间夹角不宜过小，一般应≥10°；⑤抱杆的安全系数应满足Ｋ≥2.5；⑥抱杆连接组合后须保证抱杆的铅直度，其抱杆组合后的整体弯曲度Ｂ≤1‰，且不允许有较明显的弯折。
抱杆弯曲度Ｂ可按下式计算；Ｂ＝抱杆中心最大弯曲值/抱杆全长(‰)⑦承托绳与抱杆轴线的夹角不应过大，以不超过45°为宜；⑧抱杆长度应根据起吊段情况确定，不宜过长，21m长的抱杆起吊重量不得超过1500kg；⑨严格控制起吊重量,各塔型的分段重量详见铁塔组成情况及分段重量表。
（3）操作要点①应严格遵守国家及有关部门颁发的安全操作规程;严格执行上级机关及公司制定的有关施工安全规定；②认真做好施工前的组织、准备工作，施工现场人员的职责要明确，并落实到每个人。
现场施工负责人即现场指挥,也是施工现场的第一安全负责人。
•现场指挥在组立塔前必须亲自检查施工现场布置和准备情况。
施工现场必须在统一指挥下进行组塔作业；③施工现场的安全监护人员必须协助现场指挥人员检查各项准备工作及各工器具情况,•并在施工过程中认真做好安全监督工作。
安全监护人员及施工人员发现异常情况应立即报告现场指挥，在采取有效措施后方可继续施工。
各种工器具的选用必须符合施工设计规定。
④起吊铁塔构件(塔片)•的重量不准超过抱杆及承托系统允许荷载。
当施工条件发生变化，不能满足抱杆的使用条件时，必须进行校核验算,经验算合格或采取措施后方可施工；⑤起立抱杆利用塔脚起立抱杆，抱杆底部四角应用千斤绳与基础固定。
当地面土质松软时，抱杆底部应垫道木防止下沉。
抱杆吊装时与铅垂线的夹角不宜大于100，应通过手板葫芦调整拉线。
随着抱杆的提升而均匀松出上拉线，当抱杆露出承托绳绑扎点达抱杆全长的60%或能吊装全塔时，则将抱杆固定在四角主材与辅材节点上。
固定后抱杆倾斜角度不允许大于50，承托绳间的夹角应在500-800之间。
绑扎前塔材上应垫足够的方木或外包麻袋等物。
承托绳和上拉线固定后，继续上一段塔材的吊装。
⑥抱杆的降落在塔顶或横担中部节点和离抱杆顶三分之二处各挂一2T单轮滑车，穿Ф9.3钢丝绳组成Ⅰ-Ⅰ滑车组；吊起抱杆约0.2m后拆除承托绳，回档绞磨绳下降抱杆，拆除上拉线，继续下降。
⑦构件吊装构件采用分片吊装，本工程均为鼓形塔，横担可最后整体吊装。
吊装时，绑扎点应设在塔材的节点处。
直线塔最长的一段约7米长，分片吊装强度较小时构件应加补强木，防止塔材变形。
绑扎点应离构件顶端约40%的位置，即上轻下重，使构件垂直不翻转。
分片吊装时，绑扎用的钢绳套应留有适当的长度，以防塔材向内弯曲。
构件起吊时，应防止长过主材的斜材伸入地下而弯形。
分片吊装应先就位底点处，然后回松磨绳再就位高点处。
⑧横担吊装（如图3）A）组装好塔身后，将左右避雷线横担进行单件组装；B）对地线横担的斜材进行补强，按顺序自上而下吊装导线横担；C）起吊应使用转向滑车，避免双倍起吊。
