雷达测速美国STALKER手持式警用雷达测速仪中文使用说明书

合集下载

德卡托手持电波流速仪中文操作手册(简称SVR雷达枪)

测量洪水和急流时，使用入水式测量仪器非常危险，此时，这种电波流速仪测量流速最合适。

电波流速仪集成了许多领先技术特性。

例如，余弦错误修正。

余弦是指枪到所测目标的垂直角和水平角的余弦。

电波流速仪有一个倾斜感应系统，它会自动补偿垂直余弦错误。

垂直余弦错误是当雷达枪和目标的位置不同而形成一个垂直角度时（空间连线与垂直线角度大于１０度）而形成的。

软件可补偿水平方向的余弦误差。

雷达枪与目标水平方向的夹角大于１０度就产生一个余弦误差。

我们非常希望用户在使用电波流速仪之前学习本手册，这样就会更好的使用这台高级雷达设备。

如果，您对本仪器非常满意，您还可以向德卡托卖方代表询问我们其它的产品。

--------国家资格最老的雷达公司——德卡托电子公司的全体管理人员和员工目录电波流速仪特点 (2)关于这本手册 (2)1、快速开机 (3)1.1、开机设置 (3)1.1.1、插入电池 (3)1.2、开机 (3)1.3、菜单选择项 (4)1.4、测量水面流速 (5)1.5角度补偿 (7)1.5.1、垂直角度补偿 (7)1.5.2、水平角度补偿 (8)2、组件 (9)2.1、电池 (9)2.1.1、卸下电池 (10)2.1.2、电池充电 (10)2.2、显示面板 (10)2.3串行通讯口 (10)3、操作提示 (11)3.1、雷达如何工作 (11)3.2、干扰源和矫正 (11)3.2.1、角度影响（余弦错误效应） (11)3.2.2、电磁干扰(EMI) (13)3.2.3、反馈干扰 (13)3.2.4、无线电频率干扰(RFI) (13)3.2.5、扫描 (13)3.2.6、环境因素：风，雨和雪 (13)4. 注意，清洁和储存 (14)5. 合法资格 (15)6、常见问题的问答（FAQ) (16)电波流速仪特点手持电波流速仪（简称SVR雷达枪）是唯一专用于测量水面流速的仪器，主要测量河流、溪水。

CS-12手持打印雷达测速仪

一、概述CS12型手持式雷达测速仪（以下简称CS12）可将目标车辆速度值直观显示在彩色LCD屏上，显示屏具有触摸功能，各种操作设置只须在屏上轻轻点击即可完成。

CS12体积小，重量轻，便于手持使用，也可以架设在三脚架上使用。

CS12有静态和动态两种工作模式，既可在静止状态下使用，也可在行驶中的巡逻车上使用。

CS12工作在静态模式，可设定只测单向行驶车辆，也可设定为双向行驶车辆同测。

可以同时测量目标车辆的最强速度值和最快速度值。

CS12工作在动态模式，可以测量巡逻车自身速度值，并可测量目标车辆速度值。

CS12配有外置式微型打印机，可在需要时手动或自动打印测量结果。

CS12有日历时间指示功能，有电池电量指示功能。

二、技术指标供电方式：锂聚合物电池组电压：DC+8.4V功耗：6W微波发射频率：24.15GHz±45MHz微波功率：P0≤10mW极化方向：线极化波束宽度：±5°测速精度：±1Km/h测速范围：10——300 Km/h作用距离：小型车辆＞500米大型车辆＞800米显示屏：彩色LCD 带触摸3.5寸重量：1.3Kg工作温度：-30~+60℃存贮温度：-40~+60℃相对湿度：在30℃时，不大于90%三、外部结构和接口1、雷达本体：测量车辆实际行驶速度2、显示屏：可显示被测速车辆的速度信息3、测速扳扣：可以锁定超速车辆的速度信息4、电源开关：长按两秒钟可开/关雷达测速仪5、手柄：内含供电锂电池组四、使用方法1、将CS12架设在三脚架上，调整好角度。

2、将打印机用专用电缆与雷达接好（打印机接口在显示屏的右侧），按下电源开关，打开打印机，并装上打印纸。

3、按下CS12显示屏左下方的电源开关，初始化完成后进入主工作界面，如下图所示。

界面顶部显示当前时间、电池电量。

中间显示各个测量值，如最强目标速度值、最快目标速度值、自身速度值等。

底部设有各种功能按钮，如工作模式切换按钮、方向切换按钮、打印按钮等。

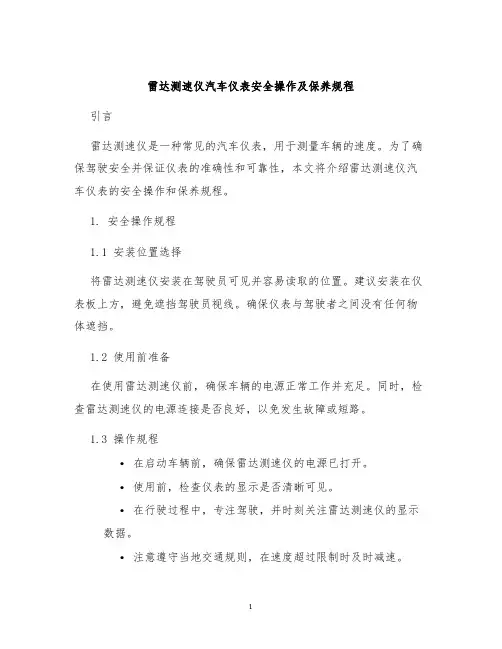

雷达测速仪汽车仪表安全操作及保养规程

雷达测速仪汽车仪表安全操作及保养规程引言雷达测速仪是一种常见的汽车仪表，用于测量车辆的速度。

为了确保驾驶安全并保证仪表的准确性和可靠性，本文将介绍雷达测速仪汽车仪表的安全操作和保养规程。

1. 安全操作规程1.1 安装位置选择将雷达测速仪安装在驾驶员可见并容易读取的位置。

建议安装在仪表板上方，避免遮挡驾驶员视线。

确保仪表与驾驶者之间没有任何物体遮挡。

1.2 使用前准备在使用雷达测速仪前，确保车辆的电源正常工作并充足。

同时，检查雷达测速仪的电源连接是否良好，以免发生故障或短路。

1.3 操作规程•在启动车辆前，确保雷达测速仪的电源已打开。

•使用前，检查仪表的显示是否清晰可见。

•在行驶过程中，专注驾驶，并时刻关注雷达测速仪的显示数据。

•注意遵守当地交通规则，在速度超过限制时及时减速。

1.4 维护保养规程•定期检查雷达测速仪的电源线路和连接器，确保其稳定和可靠。

•清洁仪表时，使用干净柔软的布擦拭，避免使用含有酒精或化学溶剂的清洁剂。

•避免将仪表暴露在阳光直射下，以防止起雾或损坏仪表。

•定期检查仪表的显示是否正常，如发现异常应及时进行维修或更换。

2. 保养规程2.1 温度要求雷达测速仪应在温度范围内正常使用。

一般来说，工作温度应在-20°C至70°C之间。

在极端温度下，雷达测速仪可能无法正常工作，需要注意保护和维护。

2.2 防尘防水雷达测速仪应避免接触水分和灰尘。

在清洁车辆内部时，避免直接喷洒清水或清洁剂到仪表上，以免导致短路。

同时，定期检查仪表的密封是否完好，避免水分或灰尘进入内部。

2.3 电源保护雷达测速仪应避免短路和过电压现象。

在停车时，应该关闭仪表的电源，以免长时间的待机造成电池过度放电。

2.4 定期维护定期检查仪表的功能和状态，确保其正常工作。

维护包括以下内容：- 检查仪表的显示是否准确清晰。

- 检查连接线路是否稳定。

- 检查仪表的安装位置是否稳固。

结论通过遵守雷达测速仪汽车仪表的安全操作规程和保养规程，可以确保驾驶安全并延长仪表的使用寿命。

手持式速测记录仪PR-3002-HHT-N01 使用说明书

手持式速测记录仪使用说明书PR-3002-HHT-N01-*Ver1.0目录1.产品介绍 (4)1.1产品概述 (4)1.2功能特点 (4)1.3技术参数 (4)1.4产品选型 (5)2.外形尺寸 (5)3.使用方法 (5)3.1设备清单 (5)3.2结构说明 (5)3.3传感器连接设备 (6)4.功能与操作说明 (6)4.1按键说明 (6)4.2主界面介绍 (7)4.3操作说明 (8)5.配置软件使用说明 (10)5.1设备信息 (10)5.2基本信息 (11)5.3通道参数 (12)5.4导入数据 (13)5.5导出数据 (14)5.6清除设备数据 (15)6.充电功能说明 (15)7.注意事项 (15)8.常见故障及解决方法 (15)1.1产品概述我司研发设计的手持式速测记录记录仪，采用目前最新的数字化集成电路技术与国际化的检测技术设计而成一款全新的智能化手持式检测仪。

记录仪采用了大尺寸的全彩液晶显示屏，可以实时显示读数，同时使用了国际大厂的数字化芯片设计的检测电路，可以做到非常高的灵敏度和出色的重复性，并且该记录仪集存储、记录、分析为一体，采用标准ModBus-RTU 通信模式可灵活接入各类485设备，最多可预设32路通道，最多可采集32个要素。

该记录仪广泛应用于土壤酸碱度的检测、旱作节水灌溉、精细农业、林业、地质勘探、植物培育、水利、环保等领域及各种颗粒物酸碱度的测量。

1.2功能特点1）可直接显示测量结果，简单方便，测量成本低，测量速度快。

2）大尺寸彩色显示屏幕，界面美观。

3）数据一键导出，方便快捷。

4）485设备自由接入5）存储空间大，最多可存储34万条数据6）超限报警，多种提示1.3技术参数供电方式电池供电（5000mAh锂电池）显示方式 2.8寸液晶显示屏数据存储34万条数据充电时间≤8h工作环境温度-20℃-60℃；湿度<95%RH无结露可接设备1-4个ModBus设备组合通信协议ModBus-RTU协议工作电压DC3.7V待机时间＞8h连续尺寸174*88.5*35mm重量284gPR-公司代号3002-壳体HHT-手持式速测记录仪N01-485通信USB USB数据导出BT蓝牙打印（暂未开发）4G4G上传（暂未开发）2.外形尺寸设备尺寸图（单位：mm）3.使用方法3.1设备清单■记录仪设备1台■数据线1条■合格证3.2结构说明3.3传感器连接设备首先取出航空插头线，将航空插头转接线与一拖二线或一拖三线对插，然后一拖二线或一拖三线支线与土壤设备对插，最多支持4台485传感器同时接入，最后将连接好的航空插头线公头端与壤博士记录仪的航空插头相接。

测速雷达汽车仪表安全操作及保养规程

测速雷达汽车仪表安全操作及保养规程随着人们对行车安全越来越重视，测速雷达汽车仪表逐渐成为了越来越多车主的选择。

测速雷达汽车仪表可以帮助车主避免超速驾驶，从而减少交通事故的发生。

然而，如果不正确地操作或维护测速雷达汽车仪表，也会对行车安全产生负面影响。

本文将介绍测速雷达汽车仪表的安全操作及保养规程，希望能对广大车主有所帮助。

安全操作1. 安装首先，我们需要正确地安装测速雷达汽车仪表。

通常情况下，测速雷达汽车仪表应该安装在车辆的正前方，且与车辆中心线保持水平。

在安装过程中，需要确保安装牢固，不要出现晃动的情况。

安装过程中注意不要损坏车辆或者造成视线遮挡，否则可能会对行车安全产生负面影响。

2. 开始使用在使用测速雷达汽车仪表之前，需要仔细阅读说明书，熟悉仪表的基本操作方法。

在输入使用手册中的参数之前，需要确保自己已经了解本地道路限速的情况，以免出现误判。

在使用过程中，需要将注意力集中在道路上，不要分散注意力，避免发生事故。

3. 关闭仪表在驾驶结束后，需要将测速雷达汽车仪表关闭，以免在下一次使用时出现错误的测速值。

同时，应该将仪表从车辆上卸下并妥善存放，避免受到损坏。

保养规程1. 定期检查为了确保测速雷达汽车仪表的正常使用，应该定期检查仪表的各项功能是否正常。

可以通过手动输入速度参数或者根据GPS定位自动输入速度参数的方式，测试仪表的准确度。

另外，还需要检查仪表的供电系统是否正常，以免出现没有电的情况。

2. 保持干燥测速雷达汽车仪表应该保持在干燥的环境中。

当测速雷达汽车仪表暂时不需要使用时，应该将其存放在干燥的环境中，避免受潮或者遭受其他不利影响。

3. 清洁维护定期清洁测速雷达汽车仪表的外部表面，以避免灰尘、污渍等杂物进入仪表内部。

同时，还需要注意不要使用化学品或带有刺激性的溶液来清洁仪表，以免对仪表产生不利影响。

4. 明智使用在使用测速雷达汽车仪表时，需要注意遵守交通规则，避免超速行驶或者违法操作。

并且，不应该把测速雷达汽车仪表用于非法用途，以免触犯法律规定。

雷达测速的基本流程

雷达测速的基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 选择合适的雷达测速设备：根据需要测速的场景和要求，选择适合的雷达测速设备。

雷达测速仪的操作使用注意事项

雷达测速仪的操作使用注意事项随着交通事故的不断发生，交通安全问题越来越受到人们的关注。

为了加强道路交通的规范化管理，雷达测速仪逐渐被引入到交通管理中。

雷达测速仪是一种通过无线电波反射方式来测算车辆速度的设备。

在日常使用中，我们需要遵守一些操作使用注意事项，以确保测速的准确度和遵循交通法规。

1. 安装位置首先是雷达测速仪的安装位置。

为了提高测速的准确度，雷达测速仪应该安装在尽可能平坦的路段上，并且避免在弯道或下坡的位置安装。

此外，在安装时应该保证雷达测速仪完全垂直于地面，以确保其准确性。

2. 测速仪的标定在使用雷达测速仪进行测量之前，需要对测速仪进行标定。

标定会确定一个参考速度，这个速度与真实车速的测量值进行比较。

理想情况下，这个参考速度应该与测速仪测出的速度一致。

如果标定不正确，测速仪的测算结果将会出现较大误差。

3. 车辆的尺寸和形状车辆的尺寸和形状也是影响雷达测速仪测量准确度的因素之一。

较小的车辆，如摩托车或自行车，会比较难被雷达测速仪检测到。

此外，车辆的外形可能会造成反射波的反射方向发生改变，这也会对测量准确度产生影响。

4. 驶入和驶出区域当车辆驶入和驶出雷达测速仪所在的区域时，应该保证车辆行驶的速度不会过快或过慢。

如果车辆驶入测速区域的速度太快，雷达测速仪可能会无法在短时间内检测到并记下车辆的速度。

相反，如果车辆驶入测速区域的速度太慢，测算的结果将会出现较大的误差。

5. 无妨碍的视野为了确保雷达测速仪的准确性，需要保证其视野没有任何阻碍物。

例如，如果有建筑物或树木等物体阻挡了雷达测速仪的覆盖范围，那么测算的结果将会出现异常。

此外，不应该将测速仪安装在贴着站在路边或绿化带上，因为这样可能会影响测速仪的准确性。

6. 操作人员的技能和经验最后，需要注意的是操作人员的技能和经验。

操作人员应该具备一定的车辆知识和交通法规知识，以便在使用雷达测速仪时正确识别车辆类型和车速等信息。

此外，操作人员应该定期参加培训和演习，提高自己的操作技能和应变能力。

美国劳雷公司地质雷达中文版说明书

软件用户手册美国地球物理测量系统公司美国劳雷工业公司翻译2004年9月第二章显示、编辑、打印雷达数据 (3)概述General Overview (3)推荐数据处理顺序Recommended Data Processing Sequence (3)编辑文件头Editing the File Header (5)数据显示选项Data Display Options (7)显示参数设置Display Parameters Setup (14)线扫描显示参数Linescan Display Parameters (15)波形显示参数Wiggle Display Parameters (18)示波器显示参数O-Scope Display Parameters (21)其它显示选项Other Display Options (24)交互显示Interactive Display (25)编辑数据Editing the Data (29)显示数据Viewing the Data (29)去除不必要的信息Removing Unnecessary Information (30)保存为单独文件Saving the Selection in a Separate File (35)编辑标记Editing the Markers (36)标记类型 (36)标记数据库选项 (37)打开标记编辑对话框 (38)标记信息浏览 (39)标记编辑 (40)去标记To Delete A Marker (41)加标记To Add A Marker (41)手动修改标记类型To Manually Change Marker Type (42)做图片出报告Generating Displays For Reports (44)打印文件Printing a File (46)第二章显示、编辑、打印雷达数据概述General Overview鉴于处理和解释海量数据需要大量的时间，用户就必须考虑处理程序的必要性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

使用说明及显示信息：
"ＴＥＳＴ"：表示系统正在自检。

"ＰＡＳＳ"：表示系统已通过自检。

"ＦＡＩＬ"：表示系统自检失败，此时应将设备送修。

"ＳＥn" ：表示系统处于灵敏度设置状态，灵敏度设置用以调节测速范围和巡逻车时速下限。

"ＳＥn1"到"ＳＥn4"表示当前设置，其中"ＳＥn1"测速范围最小，"ＳＥn４"测速范围最大。

右边的数字"５"或"２０"表示具体的车速下限。

例如"ＳＥn４.２０"的含义是使用32kph 的巡逻车速下限的最大测速范围。

"ＰＳ" ："ＰＳ５"或"ＰＳ２０"表示系统正在使用遥控器设置巡逻车下限。

"ＯＮ" ：测速仪充电完毕且无其他信息显示时，窗口一直显示"ＯＮ"标记。

"ＶＯＬ" ：ＶＯＬ０- ＶＯＬ９表示音量级别。

"ＳＱＬ" ：ＳＱＬ和ＳＱＬ表示静噪设置，详见下述。

"ＬＯＣＫ"：表示系统正在进行速度锁定。

"ＲＥＬ" ：表示正在清除已锁定的信息。

"ＭＯＶ" ：表示正在使用遥控器将测速仪从"固定模式"调至"移动模式"。

"ＳＴＡ" ：表示正在使用遥控器将测速仪从"移动模式"调至"固定模式"。

"ＬＯＷ" ：表示电池将用尽--低于７.７Ｖ。

"ＤＥＡＤ"：表示电池电力不足--低于７.２Ｖ，测速仪无法继续使用。

"ＲＦＩ" ：表示系统检测到电波干扰，窗口显示空白。

开关键操作详细定义：
扳机：扣动扳机发射微波，松开扳机，停止发射。

"ＰＷＲ" ：电源开关。

"ＬＩＧＨＴ／ＴＥＳＴ"："ＬＩＧＨＴ"键控制背景灯光的开关。

进行系统自检时，按下该键直至听到第二声鸣叫，此时显示窗口右下角会出现"ＴＥＳＴ"标记，随后，左侧"ＴＡＲＧＥＴ"栏下显示"４０"，若自检成功则右下角显示"ＰＡＳＳ"标记，否则显示"ＦＡＩＬ"且测速仪不可使用。

"ＡＵＤＩＯ／ＳＱＬ"：该键用以调节扬声器音量。

每按一次，音量级别跳跃一次。

"ＶＯＬ０"表示静音，"ＶＯＬ９"表示音量最大。

"ＳＥＮ" ：该键用以随时调节灵敏度，详见"显示信息"栏中的"ＳＥn"说明。

"ＬＯＣＫ／ＲＥＬ"：该键用以控制速度值的锁定和释放。

将雷达枪对准目标车并扣动扳机进行微波发射，液晶显示器上将显示XMIT符号，这表明雷达正在发射微波。

只要扳机一直按住，当前目标车的速度就可测出。

若雷达与被测的目标在同一方向上，则测试的速度是准确的，由于实际测试过程存在夹角的问题，会产生测试的误差，随着角度的增加，误差也在增大，这种现象被称为余弦效应。

故在测量物体速度时，请尽量与被测物体的运动路线保持一致或者尽量减小发射波路线与运动物体路线间的夹角。

使测量更加精确稳定！。
