第3讲雷达测速系统概述
雷达测速原理
雷达测速原理
雷达测速是一种常见的交通工具超速检测方法，通过使用雷达技术测量车辆的速度。
雷达测速是基于多普勒效应的原理进行的。
多普勒效应是一个物理现象，它描述了当源头和接收器之间有相对运动时，频率会发生变化的现象。
在雷达测速中，雷达设备发射出一束微波信号，这些信号会被发射速度固定的车辆接收并返回。
当车辆靠近雷达设备时，信号的频率会增加，而车辆远离时，信号的频率会减少。
基于多普勒效应，雷达设备可以通过测量频率的变化来计算出车辆的速度。
雷达测速原理基于以下几个重要的概念：
1.多普勒效应：多普勒效应描述了当源头和接收器相对运动时，波的
频率会发生变化。
在雷达测速中，多普勒效应用于测量车辆的速度。
2.雷达测量：雷达设备通过发射微波信号，并接收返回的信号来测量
车辆的速度。
当车辆靠近雷达设备时，接收到的信号频率增加；而当车辆远离时，接收到的信号频率减少。
3.速度计算：根据接收到的信号频率变化量，雷达设备可以计算出车
辆的速度。
这种计算通常是基于雷达设备与车辆之间的距离和时间来实现的。
雷达测速在交通管理和执法中扮演着重要角色。
通过了解雷达测速原理，我们可以更好地理解这一技术在超速检测中的应用。
同时，对于驾驶人员来说，遵守交通规则是减少被雷达测速抓到的有效方法。
雷达测速原理
雷达测速原理引言雷达测速原理是一种常见的用于测量目标的速度的技术，广泛应用于交通管理、气象预报以及军事领域等。
本文将介绍雷达测速的基本原理和工作过程。
雷达测速基本原理雷达测速利用的是多普勒效应。
多普勒效应是指当波源和接收器相对于彼此运动时，波的频率发生变化的现象。
在雷达测速中，雷达发出的电磁波将会与目标物体相互作用，通过接收回波并计算频率差异，可以得到目标物体的速度。
雷达测速工作过程1. 发射信号雷达系统首先会发射一定频率的电磁波，这些电磁波以一定的速度传播到目标物体。
2. 与目标物体相互作用当电磁波与目标物体相遇时，一部分电磁波会被目标物体吸收，而另一部分则会被反射回来，形成回波。
3. 接收回波雷达系统的接收器会接收到目标物体反射回来的电磁波信号，以便后续处理。
4. 计算频率差异接收到的回波信号经过分析后，可以计算出发送信号与接收信号之间的频率差异。
根据多普勒效应，当目标物体靠近发射器时，频率会上升；当目标物体远离发射器时，频率会下降。
5. 推导速度通过测量频率差异，可以推导出目标物体的速度。
利用多普勒公式，可以计算得到目标物体的速度。
雷达测速器的应用雷达测速器是一种常用的交通管理工具，用于检测车辆的速度，以确保道路上的交通安全。
此外，雷达测速器还在气象领域广泛应用，用于测量风速和降水等气象要素。
在军事领域，雷达测速技术可以用于探测和追踪敌方飞行器。
结论雷达测速原理利用多普勒效应，通过计算发送信号与接收信号之间的频率差异，可以推导出目标物体的速度。
雷达测速器在交通管理、气象预报和军事领域有着广泛的应用，对于提高交通安全和实现其他重要任务起着至关重要的作用。
参考文献：[1] H. Ward Silver. (2011). Radar and ARPA Manual: Radar, AIS and Target Tracking for Marine Radar Users. Elsevier Science.。
雷达测速系统概述课件
雷达测速系统的抗干扰能力受到多种因素的影响，包括系 统本身的抗干扰设计、工作频段的选择、信号处理算法的 优化等。
技术指标
雷达测速系统的抗干扰能力通常以“信噪比”和“误码率 ”等参数来衡量，具体数值需要根据系统设计和应用场景 而定。
04 雷达测速系统的优缺点分析
雷达测速系统的优点
A
实时性高
、测距、流量监测等，提高系统的使用效率和便利性。
02
智能化
借助AI人工智能技术，雷达测速系统将向智能化方向发展，实现自动识
别、自动跟踪、自动报警等功能，提高系统的自动化和智能化水平。
03
定制化
针对不同应用场景和客户需求，雷达测速系统将向定制化方向发展，提
供更加灵活、多样化的产品选择和服务。
谢谢聆听
雷达测速系统概述课 件
目录
• 雷达测速系统简介 • 雷达测速系统的工作原理 • 雷达测速系统的性能指标 • 雷达测速系统的优缺点分析 • 雷达测速系统的未来发展
01 雷达测速系统简介
雷达测速系统的定义
雷达测速系统的定义
雷达测速系统是一种利用雷达技术来测量物体速度的设备。它通过向目标发射 电磁波，并分析反射回来的电磁波，计算出目标的运动速度。
技术指标
雷达测速系统的速度测量范围通 常以“速度分辨率”和“最大速 度测量值”来表示，具体数值需 要根据系统设计和应用场景而定
。
雷达测速系统的抗干扰能力
抗干扰能力
雷达测速系统的抗干扰能力是指其在实际应用中抵御各种 干扰因素的能力。在复杂的电磁环境中，抗干扰能力是衡 量雷达测速系统性能的重要指标之一。
雷达测速系统的原理
雷达测速系统利用多普勒效应原理，当发射的电磁波遇到运动目标时，反射回 来的电磁波会因为目标运动产生频移，通过测量频移可以计算出目标的运动速 度。

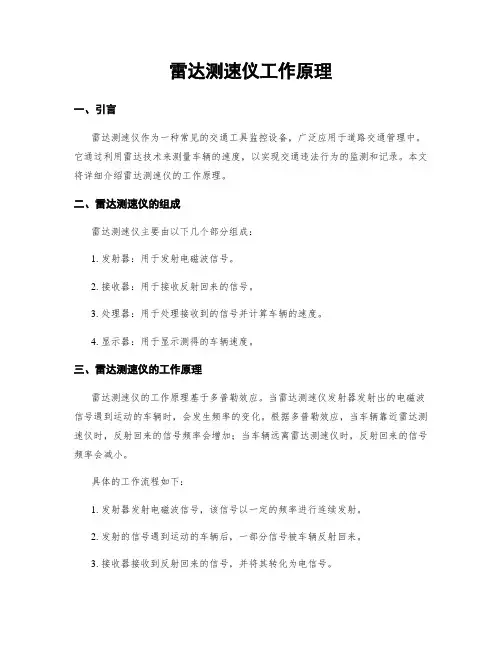

雷达测速仪工作原理
雷达测速仪工作原理一、引言雷达测速仪作为一种常见的交通工具监控设备，广泛应用于道路交通管理中。
它通过利用雷达技术来测量车辆的速度，以实现交通违法行为的监测和记录。
本文将详细介绍雷达测速仪的工作原理。
二、雷达测速仪的组成雷达测速仪主要由以下几个部分组成：1. 发射器：用于发射电磁波信号。
2. 接收器：用于接收反射回来的信号。
3. 处理器：用于处理接收到的信号并计算车辆的速度。
4. 显示器：用于显示测得的车辆速度。
三、雷达测速仪的工作原理雷达测速仪的工作原理基于多普勒效应。
当雷达测速仪发射器发射出的电磁波信号遇到运动的车辆时，会发生频率的变化。
根据多普勒效应，当车辆靠近雷达测速仪时，反射回来的信号频率会增加；当车辆远离雷达测速仪时，反射回来的信号频率会减小。
具体的工作流程如下：1. 发射器发射电磁波信号，该信号以一定的频率进行连续发射。
2. 发射的信号遇到运动的车辆后，一部分信号被车辆反射回来。
3. 接收器接收到反射回来的信号，并将其转化为电信号。
4. 处理器对接收到的信号进行处理，通过测量信号的频率变化来计算车辆的速度。
5. 计算得到的速度通过显示器显示出来，供交通管理人员或驾驶员查看。
四、雷达测速仪的优势和应用雷达测速仪具有以下几个优势：1. 高精度：通过多普勒效应测量车辆速度，具有较高的测速精度。
2. 高效性：能够实现对多车道交通的同时测速，提高了测量效率。
3. 实时性：测速结果能够实时显示，方便交通管理人员及时采取措施。
4. 非接触性：无需与车辆接触，避免了对车辆和驾驶员的干扰。
雷达测速仪广泛应用于道路交通管理中，包括但不限于以下方面：1. 交通违法监测：通过测量车辆的速度，及时发现和记录超速行为，以维护道路交通秩序和安全。
2. 交通流量监测：通过测量车辆的通过速度，统计道路上的车辆流量，为交通规划和管理提供数据支持。
3. 交通事故调查：通过测量车辆的速度，对交通事故进行调查和重建，为事故责任判断提供依据。
雷达测速原理
雷达测速原理引言雷达测速是一项常见的交通违法行为监测技术，通过利用雷达原理进行测速，可以精确地测量车辆的速度。
本文将介绍雷达测速的原理和工作过程。
雷达测速原理的概述雷达测速利用雷达波的原理来测量车辆的速度。
雷达是一种利用电磁波进行测距和测速的装置。
在雷达测速中，雷达发射器发射一束电磁波，然后接收器接收反射回来的电磁波。
根据电磁波的传播速度和回波的时间差，可以计算出车辆的速度。
雷达测速的工作过程雷达测速主要分为发射和接收两个过程。
发射过程1.雷达发射器发射一束窄束的雷达波。
雷达波的频率一般是24 GHz或35 GHz，可以穿透各种气象条件。
2.雷达波沿着一条直线路径传播，当遇到物体时，会发生反射。
3.反射的雷达波重新返回到雷达接收器。
接收过程1.雷达接收器接收反射回来的雷达波。
2.接收到的雷达波通过信号处理进行滤波和放大。
3.通过计算接收到的雷达波的时间差，可以得到距离。
4.通过计算距离的变化速度，可以得到车辆的速度。
雷达测速原理的特点雷达测速具有以下特点：1.非接触式：雷达测速不需要与车辆直接接触，可以在一定范围内进行测速。
2.高精度：雷达测速可以提供高精度的测速结果，通常误差在1%以内。
3.多目标测速：雷达测速可以同时测量多个目标的速度，适用于密集车流的场景。
4.不受环境条件限制：雷达波在传播过程中对气象条件不敏感，不受雨、雪等恶劣天气的影响。
雷达测速原理的应用雷达测速广泛应用于交通管理和违法行为监测领域。
通过对道路上行驶车辆的测速，可以及时发现超速行驶、违规变道等交通违法行为，并采取相应的处罚措施。
结论雷达测速利用雷达波的原理来测量车辆的速度，具有非接触式、高精度和多目标测速等特点。
它已成为交通管理和违法行为监测的重要工具。
随着技术的不断进步，雷达测速技术将不断发展，并在交通安全领域发挥更大的作用。
以上就是雷达测速原理的介绍，希望对您有所帮助！。

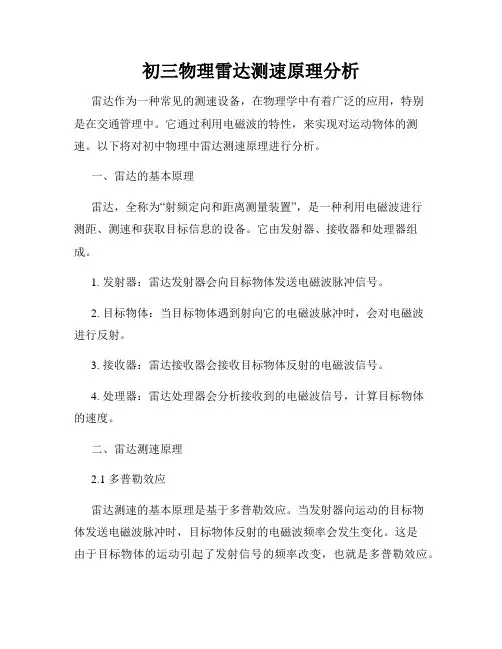

初三物理雷达测速原理分析
初三物理雷达测速原理分析雷达作为一种常见的测速设备，在物理学中有着广泛的应用，特别是在交通管理中。
它通过利用电磁波的特性，来实现对运动物体的测速。
以下将对初中物理中雷达测速原理进行分析。
一、雷达的基本原理雷达，全称为“射频定向和距离测量装置”，是一种利用电磁波进行测距、测速和获取目标信息的设备。
它由发射器、接收器和处理器组成。
1. 发射器：雷达发射器会向目标物体发送电磁波脉冲信号。
2. 目标物体：当目标物体遇到射向它的电磁波脉冲时，会对电磁波进行反射。
3. 接收器：雷达接收器会接收目标物体反射的电磁波信号。
4. 处理器：雷达处理器会分析接收到的电磁波信号，计算目标物体的速度。
二、雷达测速原理2.1 多普勒效应雷达测速的基本原理是基于多普勒效应。
当发射器向运动的目标物体发送电磁波脉冲时，目标物体反射的电磁波频率会发生变化。
这是由于目标物体的运动引起了发射信号的频率改变，也就是多普勒效应。
2.2 频率差分析为了确定目标物体的速度，雷达会分析接收到的反射信号中的频率差异。
如果目标物体向雷达靠近，反射信号的频率会增加；相反，如果目标物体远离雷达，反射信号的频率会减小。
通过比较发射信号和接收信号的频率差异，雷达可以计算出目标物体的速度。
三、雷达测速的应用雷达测速原理在交通管理中有着广泛的应用。
3.1 交通罚单交通警察常常使用雷达测速仪器来检测超速行驶的车辆。
当车辆驶过雷达测速仪器时，仪器会测量出车辆的速度，并将超速行驶的信息传输至交通警察。
交通警察可以根据测速结果对超速驾驶者进行处罚。
3.2 交通流量监测雷达测速原理也被用于交通流量监测。
交通管理部门可以通过安装雷达测速仪器来检测特定路段的车辆数量和速度。
这些数据可以帮助交通管理部门制定更有效的交通管理计划。
3.3 车辆自动驾驶雷达测速原理在车辆自动驾驶技术中也起到了重要的作用。
通过使用多个雷达传感器，自动驾驶系统能够实时测量车辆与周围障碍物的距离和相对速度，从而做出相应的驾驶决策。
《雷达测速系统概述》课件
雷达测速显示方式
数字显示
以数字形式显示车辆的速度。
图形显示
使用图形或图表来展示速度 信息。
语言提示
通过语音提示向驾驶员传达 车速信息。
发射和接收雷达信号的重要部件。 显示车辆的测速结果的设备。
控制单元
用于控制雷达系统操作和参数设 置的中心处理装置。
雷达测速所使用的雷达频率带
X频段
K频段 KA频段
用于长距离（超过1千米）测速，但对小型目标 不敏感。
常用于测速范围在200至1000米之间的道路。
用于短距离（不到200米）和高速道路的测速。
雷达测速系统的类型
移动式雷达测速仪
便携并可用于移动的测速仪 器，常用于现场执法和交通 监控。
固定式雷达测速仪
安装在道路上的测速设备， 常用于长期的交通监测和违 法行为执法。
移动-固定双模雷 达测速仪
可灵活切换为移动或固定模 式的多功能测速仪器，适用 于不同场景。
雷达测速系统的组成部分
雷达天线
速度显示器
雷达测速系统概述
本课程将介绍雷达测速系统的基本原理、类型、组成部分、使用的雷达频率 带以及其优缺点。同时，还将提到雷达测速仪的准确性、校准、显示方式、 高级功能和应用领域。
雷达测速的基本原理
雷达测速利用雷达系统发射和接收回波的时间差来计算车辆的速度。这种非接触式测速方法在交通管理和执法 中广泛应用。
雷达测速的优缺点
1 优点
非接触式测速、远距离范围、高度准确和可靠性。
2 缺点
对多车道测速挑战较大、可能受到环境因素影响。
雷达测速系统的准确性
1
高精度
通过精确的测速原理和先进的算法，可提供准确的结果。
受条件影响
（完整版）雷达测速原理简介及系统应用
（完整版）雷达测速原理简介及系统应用测速雷达原理雷达原理简介首先，大家必须先了解雷达的基本原理，因为雷达仍是当前用来检测移动物体最普遍的方法。
雷达英文为RADAR ，是Radio Detection And Ranging 的缩写。
所有利用雷达波来检测移动物体速度的原理，其理论基础皆源自于「多普勒效应」，其应该也是一般常见的多普勒雷达(Doppler Radar)，此原理是在19世纪一位澳地利物理学家所发现的物理现象，后来世人为了纪念他的贡献，就以他的名字来为该原理命名。
多普勒的理论基础为时间。
波是由频率及振幅所构成，而无线电波是随着波而前进的。
当无线电波在行进的过程中，碰到物体时，该无线电波会被反弹，而且其反弹回来的波，其频率及振幅都会随着所碰到的物体的移动状态而改变。
若无线电波所碰到的物体是固定不动的，那么所反弹回来的无线电波其频率是不会改变的。
然而，若物体是朝着无线电线发射的方向前进时，此时所反弹回来的无线电波会被压缩，因此该电波的率频会随之增加；反之，若物体是朝着远离无线电波方向行进时，则反弹回来的无线电波，其频率则会随之减小。
下图为多普勒雷达(Doppler Radar)的基本原理图标：CS R-28测速雷达所应用的原理，就是可以检测到发射出去的无线电波，与遇到运动物体反弹回来的无线电波其间的频率变化及I 通道和Q 通道的相位变化。
由频率的变化，依特定的比例关系，而计算出该波所碰撞到物体的速度。
由I 通道和Q 通道之间的相位关系，计算判断运动物体是朝着无线电波的方向前进或朝其反方向前进。
根据多普勒原理，由于雷达发射和接受共用一个天线，且运动目标的运动方向与天线法线方向相一致，运动目标的多普勒频率fd 符合下列关系式。
(1) f d = 2V r f t C将（1）式变为（2）其中Vr 为目标运动速度；C 为电磁波在空气中的传播速度，是一个常数；ft 为雷达的发射频率，是一个已知量；fd 为测量到的运动目标引起的多普勒频率，其测量精度由石英晶体振荡器保证，并由计算机处理,进行速度换算并送到显示屏显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纲
1 雷达测速的兴起 2 雷达测速的基本原理 3 雷达测速波段
4 雷达测速与激光测速
5 雷达测速的应用 6 反雷达测速设备
2、雷达测速基本原理
1）多普勒效应原理
无线波由频率和振幅构成，它在进行过程中与物体碰撞后 会被反射，反射回来的波，其频率和振幅随物体的移动状态而改 变。
（1）当物体朝着无线波 发射方向前进时，无线 波被压缩，频率增大； （2）当物体朝着远离 无线波发射方向行进时， 无线波频率减少。
(3)固定测速误差为±1 km/h，运动时测误差为±2 km/h。
(4)有效测速距离相对于激光测速近,最远测速距离为800m(针 对大车)。 (5)雷达测速仪技术成熟，价格适中。 (6)雷达测速仪发射波束的张角是一个很重要的技术指标。张 角越大，测速准确率越易受影响；反之，则影响较小。
5、雷达测速的应用
4、雷达测速与激光测速
3）雷达测速仪
基本原理：把雷达波发射到一个 移动的物体上，根据反射回来的
与目标速度成比例的雷达信号，
由测速仪内部的线圈将该信号进 行处理，得到一个频率变化，通 过数字信号处理技术处理后，得 到目标的速度。
4、雷达测速与激光测速
4）雷达测速仪的特点
(1)易于捕捉目标，无须精确瞄准； (2)在运动中实现检测车速，是“流动电子警察”；
精品课件！
精品课件！
讨论
新修订的《道路交通安全违法行为处理程序规定》已 于2009年4月1日正式实施，其中新规定明确要求固定电 子眼设置地点要对社会公布。 请分析其利弊？
4、雷达测速与激光测速
2）激光测速仪的特点 （了解）
（1）测速有效距离远，可测1000M外； （2）测速精度高，误差<1公里； （3）一般交警都把仪器放在巡逻车上，停车静 止使用。 （4）使用一类安全激光，对人眼睛安全。 （5）激光测速仪的取证能力远远大于雷达测速 仪，因而受到全世界广泛的认可和推广。 （6）激光测速仪的耗电量比较低，两节五号电 池可以连续使用20小时。 （7）价格昂贵，一万美元左右。
侦测器的侦测距离非常短，测速照相系统可加装闪光灯便于夜
晚执行工作。其最高速范围介于200km/h~320 km/h。
3、雷达测速波段
3）Ka band频道
频率：33.1GHz，与Kband测速雷达 相似，由于其微波频率更高，测速
范围较为集中，所以更加不宜被干
扰。现在国内用的这类雷达主要是 安徽铜陵生产的采用连续波发射的 测速雷达。
4、雷达测速与激光测速
1）激光测速仪 （了解）
激光测速仪采用激光测距原理。激光测距是通过对被测物 体发射激光光束，并接收该激光光束的反射波，记录该时间差，来确定被测物体与来自试点的距离。激光测速是对被测物体进
行两次有特定时间间隔的激光测距，取 得在该一时段内被测物体的移动距离， 从而得到被测物体的移动速度。
1）区间测速电子警察系统（电子眼）
（1）组成 雷达测试仪、摄像机、红外灯 合作，对超速车辆进行抓拍。 （2）安装方式：背向就是雷达 波和摄像机方向和汽车行进方向 一致，车辆超速时摄像机拍摄车 辆的后车牌。正向就是雷达波和 摄像机方向和汽车行进方向相反 ，车辆超速时摄像机拍摄车辆的 前车牌。
6、反雷达测速设备
3）GPS雷达探测器
工作原理：通过在地图上增加监测点地标结合GPS本身的即时定
位功能来即使报警。
特点：（1）能做测速雷达警报，也可以做红绿灯电子眼警告； （2）交管系统增加一处电子眼， 只需更新地图，成本低、响应快 （3）可判别电子眼方向，减少误报； （4）可设定报警提前量，或车并未 超速时，可不予报警。
（3）价格便宜，250～500元。 原理：生产电子狗的厂家，在有电子眼的地方，偷藏了一个无 线电发射器，它针对所在路线的特点，发射含有信息代码的无 线电信号,汽车开近此地，接收器收到发射器的无线电信号，解 码出报警类型，发声芯片发出语音报警，如此段限速，此段单 向，此路口有电子眼等。
6、反雷达测速设备
1）普通雷达探测器
（1）探测雷达各波段，以便提醒车主注意车速。
（2）雷达探测器属于合法产品，成本800～5000左右。
（3）低端探测器只能检测一个频段、感应距离大概200左右； 高端探测器可检测多个频段，感应距离大概1公里左右。
6、反雷达测速设备
2）电子狗
（1）接收无线信号后，发出警告。
（2）属于非法产品。
3、雷达测速波段
1）Xband频道
频率：10.525GHz，雷达形状为圆形，采用连续波发射，测速距 离为150m～4750 m，易受干扰，属于早期的测速仪器。其最高
速范围介于200km/h~300km/h。
3、雷达测速波段
2）Kband频道
频率：24.15GHz，手持式或流动电子警察，使用范围广泛， Kband流动式测速照相系统功率较弱，且不易被干扰。目前雷达
