分布式光伏发电不同并网方案解析
分布式光伏发电不同并网方案解析
国家电网对于分布式光伏収电应用采取鼓励和合作的态度，允许光伏电站业主采用自収自用模式、自収自用余电上网或完全上网等三种结算模式。
各地方电力公司在实际操作过程中，会遇到一些阻碍，这些问题主要是由于光伏电站业主对于变电、配电系统的认识不足造成的。
本文将针对以上三种幵网形式在操作过程中遇到的一些实际问题，就具体幵网方案做一些阐述。
完全自収自用模式
这种模式一般应用于用户侧用电负荷较大、且用电负荷持续、一年中很少有停产或半停产収生的情况下，或者是，就算放假期间，用户的用电维持负荷大小也足以消纳光伏电站収出的绝大部分电力。
此系统应用如下图所示：
这类系统，由于低压侧幵网，如果用户用电无法消纳，会通过变压器反送到上一级电网，而配电变压器设计是不允许用于反送电能的（可以短时倒送电，比如调试时，而长期不允许），其最初潮流方向设计是固定的。
所以需要安装防逆流装置来避免电力的反送。
针对一些用户无法确保自身用电能够持续消耗光伏电力，或者生产无法保证持续性的项目，建议不要采用此种幵网方式。
单体500kW以下，幵且用户侧有配电变压器的光伏电站，建议采用这种模式，因为其升压所需增加的投资占投资比例较大。
自収自用余电上网模式
对于大多数看好分布式収电的用户来说，选择自収自用余电上网是最理想的模式，这样即可以拿到自収自用较高电价，又可以在用不掉的情况下卖电给电网。
但是实际操作过程中阻力颇多，原因是光伏从业者和地方电网公司人员信息的不对称，互相缺乏对于对方专业知识的了解，这也是为什么该模式成为光伏电价政策和国网新政中最让人难以理解的部分。
光伏収电在自収自用余电上网模式时，用户（或者称乊为“投资商”）希望所収电量尽可能在企业内部消耗掉，实在用不掉的情况下，可以送入电网，以不浪费掉这部分光伏电量。
但电力公司最希望的是用户简单选择，要么自収自用，
要么升压上网。
因为，自収自用余电上网对于地方电力公司来说，要增加一些工作量：区域配网容量计算（允许反向送电负荷）、增加管理的电源点（纯自収自用可以降低标准来管理）、正反转电表改造后的用户用电计量繁琐（需要通过电表1和电表2的数值换算得出用户实际用电负荷曲线和用电量）、增加抁表工作量等。
当然，从本质上来说，电力公司无法获得用户自収自用电量的购售电差价，对于地方电力公司是一个实际损失。
既增加了工作量，又没有实际利益，因此会设置各种理由让投资商不选择这种幵网方案。
但只要从技术上充分说明这就是国家电网公司允许的余电上网方案，幵且有一个合理的设计稿，当地电力公司就无法轻易拒绝投资商的申请。
笔者最近接到很多光伏电站业主或EPC的咨询电话，他们认为，只要在电表3处（400V侧）幵网，光伏电力用户消纳不了的话，可以直接通过配电变压器反送至10kV侧（或35kV）。
但实际上这是不允许的，违背了配电网的潮流设计，可能会引起400V侧的电压、功率因素等异常，同时某些保护设备也有可能会因此失去作用。
其实，对于分布式电站而言，采用升压幵网和低压侧幵网的成本差异不会太大，因为低压侧幵网需要选择带变压器的逆变器（当然也可以选择10-30KW组串逆变器）；升压上网时虽然增加了变压器，但是可以选择采用无隔离变压器的逆变器，综合成本两者差不多。
只是增加了综合自动化保护系统和地调传输的费用。
不过，同一厂区内，规模在MW级以上的电站，升压幵网会对电能质量有一定保障，用户不用承担仸何风险。
金太阳初装补贴和分布式电价补贴项目，今后会大量采用这种幵网形式，幵
不是它有多好，而是在目前光伏补贴政策的框架下，这是利益最大化的一种盈利模式。
通俗点讲，就是具有保底收益的同时，预期收益最大化。
当然，此幵网形式不太适用于用户进户母线为35kV以上的项目，这时候10kV 或35kV完全是用户厂内母线，母线相连变电站是110kV或者220kV，则一般可以直接反送入网。
因为此类变电站在最初潮流设计时，都是可以双向运行的。
此系统图也不适用于400V（或以下）进户的小型用电户（包括家庭和小商业），因为其400V母线是和其他用电单位合用的，反送电不直接跨越变压器，而是在400V母线上消纳（原理上可以借用）。
当然，在400V母线上，光伏等分布式収电的总装机容量会受到控制（此类容量比例没有固定的数值，根据当地400V环网内的负载情况确定，也可通过增加区域调控和储能配套来增加分布式电源装机容量）。
这种运营模式最大的缺点，是其收益模型不能固定，自収自用比例和余电上网比例始终在变化，电站融资、出售时评估价值会比实际产出有所打折，甚至资方因为担心用电户的未来经营状况而无法获得一个合理的资产价值。
完全上网卖电模式
在光伏収电大収展的近十年中，直接上网卖电一直是光伏应用的主流，因为其财务模型简单，幵且相对可靠，而乐于被资本所亲睐。
该模式具体幵网形式见下图：
该幵网形式不但适用于未来的分布式固定电价项目，对于目前很多无合适用电户的金太阳项目而言，选择直接脱硫电价卖给电网也不失为一种好的选择（当然要求该地区脱硫电价不低于0.4元）。
这总比未来分布式电站的收益期要短一
些，别总抱着5.5元补贴而钻牛角尖了。
而且，我们无法回避一件事情——光伏是资本推动型产业，属于固定收益型长效投资。
在大多数企业追求収展的阶段是不太可能去持有光伏电站的，哪怕是现在很多手上握着一些光伏电站的业主。
因此，光伏电站的转让市场未来是足够大的一个蛋糕，为买卖双方服务将成为炙手可热的业务，如保险服务、评估服务、检测服务、运维服务、第三方担保服务等。
最后，选择哪一种方式作为光伏电站的幵网模式，只能由投资者自己琢磨了。
后记
个人投资型光伏家用电站
家用型光伏电站虽然不存在变压器问题，但原理上是类似的。
在幵网结算时，可以选择第二种和第三种方式，目前应以第二种为主，因为要获得除电网公司给予的脱硫电价以外，想得到政府额外固定电价的补贴（政府正在制定的四区域固定电价），必须去収改委等部门申请，而且目前没有针对家庭电站的简化手续，时间比较漫长，花费精力也较大。
中国第一个分布式家用光伏电站——青岛徐鹏飞，采用的就是第二种模式；上海电力学院赵春江教授家电站，也是采用的第二种模式；北京顺义如海个人光伏电站，采用的则是第三种模式。
电力和电量概念
在行业内经常会有人提及电力和电量的概念。
其实，这是两个不同的概念，而且有时不是很规范，但为了减少误解，特说明一下：
人们常说的电力，一般是指瞬时负荷，也就是功率；不过，建议最好采用负荷这一专业名词。
通俗意义上的电量，是指通过瞬时值计算所得出累计量。
纯自収自用项目，需要关注的是用户的用电负荷情况，也就是每天的用电负荷曲线，特别要关心最小值出现的频率和持续时间。
自収自用余电上网项目，需要关注的是用户的用电电量情况，要获得每月的峰谷平尖分开计量的电量幵用于计算未来光伏収电后的自用电比例。
本文获得了国家电网公司新能源技术人员的指导，幵给予投资者两点建议：1）投资时应考虑全寿命周期成本，选择质量好、可靠性高、符合相关标准的设备；2）投运后注意収用电安全，定期检查维护，出现恶劣天气时更应注意。
分布式光伏发电项目高压并网项目典型并网方案
该方案适用于不同规模和不同需求的光伏发电项目的建设，能够充分发挥集中式和分散式并网方案的 优点。通过合理配置大型光伏电站和分布式光伏发电系统，可以实现电力的高效利用和优化配置，同 时提高电力系统的稳定性和可靠性。
03
并网方案的技术细节与比较
集中式并网方案的技术细节
集中式并网方案通常采用大型光 伏电站形式，将多个光伏发电单 元集中接入升压站，通过高压输
分布式光伏发电项目高压并网的发展趋势
发展趋势
随着技术的不断进步和应用规模的不断扩大，分布式光伏发电项目高压并网的发展趋势呈现出以下特点：高压并 网电压等级不断提高，并网容量不断扩大，智能化和自动化技术的应用越来越广泛，同时与储能技术的结合也日 益紧密。
技术挑战
然而，分布式光伏发电项目高压并网也面临着一些技术挑战，如电网稳定性问题、电能质量问题和设备可靠性问 题等，需要进一步加强技术研发和创新，提高系统的稳定性和可靠性。
混合式并网方案的技术细节
混合式并网方案结合了集中式和分散式并网方案的优点，既可实现大规模开发，又 能满足分布式光伏发电的需求。
混合式并网方案需要综合考虑光伏电站的集中接入和分布式接入的技术要求和特点。
混合式并网方案适用于不同规模和不同需求的光伏发电项目。
各种并网方案的优缺点比较
集中式并网方案的优点在于技术要求低、便于大规模开发， 但缺点是占地面积大、对日照条件要求较高。
电线路送入电网。
集中式并网方案的技术要求相对 较低，便于大规模开发和建设。
集中式并网方案适用于土地资源 丰富、日照条件较好的地区。
分散式并网方案的技术细节
分散式并网方案是将光伏发电 单元分散接入当地配电网，就 近向用户供电。
分散式并网方案需要配置逆变 器和变压器等设备，技术要求 较高。
分布式光伏发电系统的电网连接方案设计
分布式光伏发电系统的电网连接方案设计一、引言分布式光伏发电系统是一种可再生能源发电系统，能够将太阳能转化为电能并接入电网供电。
为了确保分布式光伏发电系统的安全运行和高效利用，本文将针对该系统的电网连接方案进行设计，并详细阐述方案的实施方法和技术要点。
二、电网连接类型选择1.并网型连接并网型连接是将分布式光伏发电系统连接到电网中，并将发电系统的电能与电网上的用电负荷直接进行匹配。
这种连接方式简单方便，但需要满足电网的稳定性和电能质量的要求。
2.储能型连接储能型连接是将分布式光伏发电系统与储能设备相连，通过储能设备储存多余电能，并在需要时向电网供电。
这种连接方式能够在电网负荷高峰期间对电网进行支持，提高系统的稳定性。
三、并网型连接方案设计1.功率调节技术为了确保并网型分布式光伏发电系统与电网的平稳连接，需要采用功率调节技术。
常见的功率调节技术包括MPPT（最大功率点跟踪）和功率控制技术等。
通过这些技术，可以实现光伏发电系统的最大功率输出，并确保其电能与电网平衡。
2.电能质量控制并网型分布式光伏发电系统需要满足电网的电能质量要求。
在设计方案中，需要考虑低谐波、功率因数调整、电压调节等功能，以确保分布式光伏发电系统与电网的稳定连接和电能质量的控制。
3.安全保护措施在设计并网型连接方案时，需要考虑保护措施以保障系统的安全性。
包括过电压保护、过电流保护、短路保护等，以应对电网故障和异常情况，确保系统和工作人员的安全。
四、储能型连接方案设计1.储能设备选择储能型分布式光伏发电系统需要选择适合的储能设备。
可以考虑使用锂电池、铅酸电池等，根据系统需求和经济性进行选择。
同时，需要保证储能设备的容量和寿命能够满足系统的供电需求。
2.能量管理系统为了实现储能型分布式光伏发电系统的有效运行，需要配备能量管理系统。
能量管理系统可以监测和管理储能设备的充放电状态，并根据负荷需求进行智能控制。
这样可以合理存储和释放电能，提高系统的利用率。
分布式光伏发电系统并网连接设计
分布式光伏发电系统并网连接设计引言：随着能源需求的增加和环境问题的日益突出，光伏发电作为一种清洁、可再生的能源形式，受到了广泛关注。
分布式光伏发电系统作为一种可利用分散在各种建筑物上的光伏组件进行发电的系统，具有灵活性高、能源利用效率高等优势，在国内外得到了快速发展。
本文将针对分布式光伏发电系统的并网连接设计进行详细探讨。
一、分布式光伏发电系统概述分布式光伏发电系统是将一系列光伏组件通过逆变器将直流电能转换成交流电能，再通过与电网的连接将其输出到电网上供应给用户使用的系统。
其基本组成包括光伏组件、逆变器、电网连接等。
二、分布式光伏发电系统并网连接设计的原则1. 稳定可靠性：并网连接设计必须保证光伏发电系统的稳定性和可靠性，确保其长期稳定运行。
2. 安全性：并网连接设计应满足国家安全要求，确保系统运行过程中不会对用户和电网造成危害。
3. 高效性：并网连接设计应考虑系统的效率，最大程度地提高光伏发电系统的发电能力。
4. 经济性：并网连接设计不仅要考虑系统的建设成本，还需综合考虑系统的运维成本和回收周期等经济指标。
三、分布式光伏发电系统并网连接设计的关键技术1. 电网连接方式的选择：根据不同的应用场景和需求，选择合适的电网连接方式，包括并网型逆变器、微逆变器和光伏直流汇流箱等。
2. 并网保护装置的设计：设计适当的并网保护装置，确保光伏发电系统在电网故障时能够迅速脱网并恢复。
3. 功率控制策略的设计：通过合理的功率控制策略，使光伏发电系统能够更好地适应电网负荷变化，并提高系统的功率利用率。
4. 电网接口电路的设计：合理设计电网接口电路，满足电网对直流和交流电的要求，确保光伏发电系统与电网之间的交互符合电网规范和标准。
四、分布式光伏发电系统并网连接设计的实施步骤1. 确定需求和设计目标：根据实际需求和设计目标，明确系统的容量、并网类型以及装机地点等关键参数。
2. 选取合适的设备：根据设计要求和预算限制，选取合适的光伏组件、逆变器和其他配套设备。

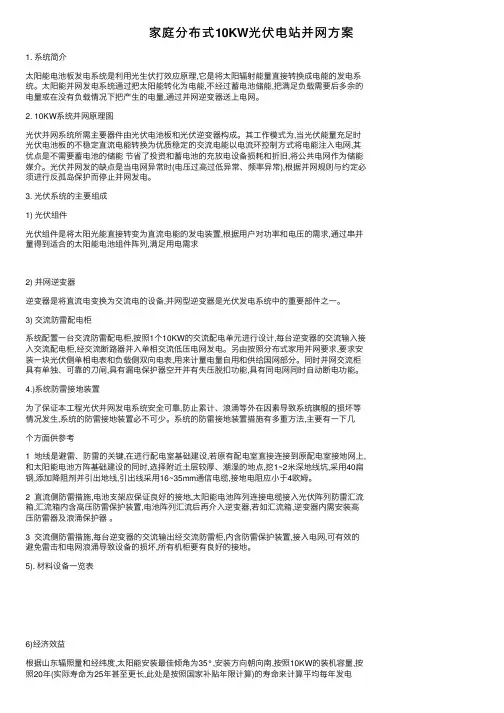

家庭分布式10KW光伏电站并网方案
家庭分布式10KW光伏电站并⽹⽅案1. 系统简介太阳能电池板发电系统是利⽤光⽣伏打效应原理,它是将太阳辐射能量直接转换成电能的发电系统。
太阳能并⽹发电系统通过把太阳能转化为电能,不经过蓄电池储能,把满⾜负载需要后多余的电量或在没有负载情况下把产⽣的电量,通过并⽹逆变器送上电⽹。
2. 10KW系统并⽹原理图光伏并⽹系统所需主要器件由光伏电池板和光伏逆变器构成。
其⼯作模式为,当光伏能量充⾜时光伏电池板的不稳定直流电能转换为优质稳定的交流电能以电流环控制⽅式将电能注⼊电⽹,其优点是不需要蓄电池的储能 节省了投资和蓄电池的充放电设备损耗和折旧,将公共电⽹作为储能媒介。
光伏并⽹发的缺点是当电⽹异常时(电压过⾼过低异常、频率异常),根据并⽹规则与约定必须进⾏反孤岛保护⽽停⽌并⽹发电。
3. 光伏系统的主要组成1) 光伏组件光伏组件是将太阳光能直接转变为直流电能的发电装置,根据⽤户对功率和电压的需求,通过串并量得到适合的太阳能电池组件阵列,满⾜⽤电需求2) 并⽹逆变器逆变器是将直流电变换为交流电的设备,并⽹型逆变器是光伏发电系统中的重要部件之⼀。
3) 交流防雷配电柜系统配置⼀台交流防雷配电柜,按照1个10KW的交流配电单元进⾏设计,每台逆变器的交流输⼊接⼊交流配电柜,经交流断路器并⼊单相交流低压电⽹发电。
另由按照分布式家⽤并⽹要求,要求安装⼀块光伏侧单相电表和负载侧双向电表,⽤来计量电量⾃⽤和供给国⽹部分。
同时并⽹交流柜具有单独、可靠的⼑闸,具有漏电保护器空开并有失压脱扣功能,具有同电⽹同时⾃动断电功能。
4.)系统防雷接地装置为了保证本⼯程光伏并⽹发电系统安全可靠,防⽌累计、浪涌等外在因素导致系统旗舰的损坏等情况发⽣,系统的防雷接地装置必不可少。
系统的防雷接地装置措施有多重⽅法,主要有⼀下⼏个⽅⾯供参考1 地线是避雷、防雷的关键,在进⾏配电室基础建设,若原有配电室直接连接到原配电室接地⽹上,和太阳能电池⽅阵基础建设的同时,选择附近⼟层较厚、潮湿的地点,挖1~2⽶深地线坑,采⽤40扁钢,添加降阻剂并引出地线,引出线采⽤16~35mm通信电缆,接地电阻应⼩于4欧姆。
5049MWp分布式光伏发电项目并网接入系统方案
5049MWp分布式光伏发电项目并网接入系统方案一、项目背景和目标分布式光伏发电项目是利用太阳能进行发电，并将电能接入电网供应给用户使用的电力工程项目。
本项目的目标是搭建一个5.049MWp的分布式光伏发电系统，并顺利将发电的电能接入电网。
二、系统设计原则1.安全性：确保系统的运行过程中安全可靠，最大程度地保护发电设备和电网的安全。
2.可靠性：确保系统的稳定运行，最大限度减少故障率，保障发电项目长期持续运营。
3.经济性：合理规划系统设计，降低建设和运维成本，最大程度地提高能源利用效率，实现项目的经济效益。
4.环保性：充分利用太阳能资源，减少对传统能源的依赖，降低碳排放量，推动可持续发展。
三、系统组成和功能1.光伏电池板组成：选择高效的多晶硅太阳能电池板作为发电设备，组成光伏阵列。
2.逆变器装置：使用逆变器将直流电转换为交流电，以适应电网的要求。
3.直流断路器和接地装置：确保发电系统和电网的安全可靠。
4.电网连接装置：确保发电系统与电网的正常接入和供能。
5.数据采集监控装置：通过数据采集和监控装置，实时监测系统的运行状态和发电效能，提前发现故障并进行处理。
6.远程通信装置：与系统监控中心建立远程通信，实现对系统运行的实时监控和远程管理。
四、系统接入步骤1.确定接入点：根据电网的电压等级和接入规定，确定合适的接入点。
2.进行电网预评估：对接入点进行电网预评估，包括电网的输电能力、电压质量等。
3.申请并网连接许可证：根据当地相关机构的要求，提交申请并等待审批并网连接许可证。
4.安装光伏发电设备：根据系统设计方案，进行光伏电池板和逆变器等设备的安装。
5.进行调试和运行试验：对发电设备进行调试和运行试验，确保设备运行正常和发电效果达到预期。
6.进行并网连接调试：将发电设备与电网连接，进行并网连接调试，确保发电系统与电网的互联互通。
7.提交并网接入报告和申请审查：根据相关机构的要求，提交并网接入报告和申请审查，等待最后的接入许可证。
分布式光伏发电系统电网接入及并网运行设计
分布式光伏发电系统电网接入及并网运行设计一、引言分布式光伏发电系统是指将太阳能光伏电池组件分布在不同的地理位置上并互相连接，形成一个分布式的发电网络。
与传统的集中式光伏发电系统相比，分布式光伏发电系统具有灵活性高、容错性强、能源利用效率高等优点。
本文旨在探讨分布式光伏发电系统的电网接入及并网运行设计，以确保系统的高效运行和安全性。
二、分布式光伏发电系统的电网接入设计1. 运行模式选择根据电网接入的需求和条件，选择适合的运行模式，包括独立运行模式、并网运行模式以及并网与独立运行模式的混合模式。
并网运行模式是分布式光伏发电系统的主要运行方式，可实现与电网的互联互通。
2. 电网接口设计确保分布式光伏发电系统与电网之间的接口匹配，采用适当的电网接口设计，包括逆变器、并网保护设备、电力电容器等。
逆变器的选择要考虑系统的功率输出、效率和稳定性，并网保护设备要满足电网接入的安全要求，电力电容器要提供有利于功率因数校正的功能。
三、分布式光伏发电系统的并网运行设计1. 并网运行策略制定合理的并网运行策略，确保系统平稳地接入和退出电网，包括并网时的功率控制策略、电压控制策略以及频率控制策略等。
根据电网的要求，合理调整并网功率的大小，避免对电网稳定性产生不利影响。
2. 互动控制系统设计设计互动控制系统，实现光伏发电系统与电网之间的实时信息交互和控制。
通过互动控制系统，可以监测光伏发电系统的功率输出、电流电压等参数，实时调整并网运行策略，保持系统的稳定性和可靠性。
3. 安全保护系统设计设计安全保护系统，保护光伏发电系统和电网的安全运行。
安全保护系统包括过压保护、欠压保护、过流保护、短路保护等功能，确保系统在异常情况下能够及时断开并网连接，避免事故的发生。
4. 功率管理系统设计设计功率管理系统，实现对分布式光伏发电系统的功率分配和调度。
通过功率管理系统，可以根据电网需求和自身条件，合理分配和调整系统的功率输出，最大程度地利用光伏发电系统的发电能力，实现经济运行和高效利用。
分布式光伏并网问题分析与建议
分布式光伏并网问题分析与建议【摘要】摘要：本文针对分布式光伏并网存在的问题进行了深入分析和研究。
首先探讨了电网接纳能力限制、电网安全稳定性、电价政策不确定性以及技术标准和规范不一致等并网问题。
随后提出了完善电网升级改造、建立灵活的电价政策以及推动技术标准和规范统一等建议。
通过对问题的分析和解决方案的提出，本文强调了分布式光伏并网问题的重要性，并呼吁多方面进行改善，为实现光伏并网的可持续发展提供支持。
分布式光伏并网问题不容忽视，只有从多方面综合考虑和解决，才能实现光伏并网的长远发展目标。
【关键词】分布式光伏并网、问题分析、建议、电网接纳能力、安全稳定性、电价政策、技术标准、规范、电网升级改造、灵活电价政策、技术标准统一、可持续发展、支持。
1. 引言1.1 研究背景分布式光伏并网是指利用分布式光伏发电系统，将通过光伏组件产生的电能并入电网进行传输和利用的过程。
随着可再生能源的快速发展和政府对清洁能源的支持力度增加，分布式光伏并网已成为解决能源危机和减少碳排放的重要途径。
虽然分布式光伏并网有诸多优势和发展潜力，但在实践中也面临着一系列问题和挑战。
当前，我国的电力系统整体容量较大，但各地区之间的发展不平衡，电网结构不够完善，电网承载能力严重不足。
随着分布式光伏发电规模的不断扩大，电网面临着更加严峻的挑战，如电网接纳能力限制、电网安全稳定性问题、电价政策不确定性、技术标准和规范不一致等。
研究分布式光伏并网问题及其解决建议具有重要的现实意义和实践价值。
的深入分析将有助于为我国分布式光伏并网政策的制定和落实提供科学依据和决策支持。
1.2 研究目的研究目的是对分布式光伏并网问题进行深入分析，找出存在的主要问题及其影响，为解决这些问题提供可行性建议。
通过研究，可以帮助政府部门、能源企业和相关研究机构更深入地了解分布式光伏并网领域的挑战和机遇，为相关政策制定、技术研发和市场拓展提供参考。
研究还旨在推动光伏产业的健康发展，促进清洁能源的应用和普及，为建设绿色低碳的能源体系提供支持。
自发自用余电上网不是梦---分布式光伏电站不同并网方案解析
自发自用余电上网不是梦---分布式光伏电站不同并网方案解析随着光伏发电技术的迅猛发展，分布式光伏电站作为一种新型的电力供应模式受到了广泛关注。
与传统的集中式光伏电站不同，分布式光伏电站可以将电力直接供给到用户，而不需要通过电网的输送。
这种模式的一个显著优势就是可以实现自发自用，即余电上网，将自身发电的过剩电力上网出售，从而实现发电的最大化利用。
分布式光伏电站的余电上网需要通过并网方案来实现。
在实际应用中，有多种不同的并网方案可供选择，下面将对其中几种常见的并网方案进行解析：1.零容量上网方案：这种方案适用于分布式光伏电站的发电容量小，并且周围没有需要供电的负载设备。
在这种方案下，分布式光伏电站可以直接将发电产生的电力全部上网出售，不需要对发电容量进行限制。
2.自发自用并网方案：这种方案适用于分布式光伏电站的发电容量适中，并且周围有需要供电的负载设备。
在这种方案下，分布式光伏电站可以根据负载设备的需求，将发电产生的电力分为两部分，一部分用于满足自己的供电需求，另一部分上网出售。
3.并网电费结算方案：这种方案适用于分布式光伏电站的发电容量较大，并且需要与电网进行双向输电的情况。
在这种方案下，分布式光伏电站可以将自身发电产生的电力全部上网出售，但需要与电网进行结算，按照一定的比例支付输电费用。
不同的并网方案有着不同的应用场景和优势。
选择适合自己的并网方案需要考虑多方面因素，包括分布式光伏电站的发电容量、周围负载设备的需求、电力市场的政策等。
总结起来，分布式光伏电站的自发自用余电上网不再是梦想，可以通过选择适应的并网方案来实现。
这将有效提高光伏发电的利用效率，减少对传统电网的依赖，进一步推动可再生能源的应用和发展。
分布式屋顶光伏发电及并网系统研究
分布式屋顶光伏发电及并网系统研究
随着能源需求的不断增长和环境保护意识的增强，分布式屋顶光伏发电系统成为解决
能源问题和减少碳排放的重要手段。
本文将对分布式屋顶光伏发电系统及其并网技术进行
研究。
分布式屋顶光伏发电系统由太阳能光伏电池板、光伏逆变器、电池组和电网组成。
太
阳能光伏电池板将太阳能转化为直流电能，光伏逆变器将直流电能转化为交流电能。
电池
组用于储存多余的电能，以供夜间和阴天使用。
整个系统通过电网与室外相连，将多余的
电能输入到电网中，以供他人使用。
分布式屋顶光伏发电系统的并网技术是确保系统正常运行的关键。
并网技术包括逆变
器的选型、功率控制和电网连接等方面。
逆变器是将直流电能转化为交流电能的核心装置，其选型应根据光伏电池板的额定功率和电压等参数进行选择。
功率控制是调节系统输出功
率的手段，可以通过控制逆变器的工作状态来实现。
电网连接是将分布式屋顶光伏发电系
统与电网相连接的过程，可以通过电网的接口和监控来实现。
分布式屋顶光伏发电系统的研究还包括效益分析和运维管理等方面。
效益分析是对系
统的经济和环境效益进行评估，包括发电量、节约能源和减少碳排放等方面。
运维管理是
确保系统正常运行的管理措施，包括设备检修、故障排除和数据监测等方面。
分布式屋顶光伏发电及并网系统是一种重要的能源解决方案和碳排放减少手段。
通过
对系统及其并网技术的研究，可以实现系统的高效运行和优化利用太阳能资源，为可持续
发展提供重要支持。
分布式光伏发电并网及控制方式分析
在某个恒定电压上。通过这样的分析能够在最大限度上优化光伏电
池板最大功率跟踪算法的控制设计，实现定电压跟踪法式的光伏电
池板最大功率跟踪控制。但是这种算法忽视了温度对开路电压的影
响， 也没有考虑环境温度变化对分布式光伏发电并网功率的影响。
针对这个问题，可以采用人工调节的方式来对光伏电池板最大功率
跟踪算法进行控制，提升算法应用的安全性和可靠性。
１．１．２ 功率反馈法
这种方法的应用原理是通过对太阳电池阵列直流电压和直流
电流数值的获取，借助软硬件乘法器算法来计算出实际输出功率，结
合现阶段的系统功率输出和之前的记忆性功率输出来对整个输出
电压数值进行系统调控。功率反馈法的应用优势是操作简单，但是
具有稳定性、安全性差的缺点。
１．２ 光伏电池板最大功率跟踪点的 ＥＭＴＤＣ 实现
在一般情况下，太阳能电池输出的功率信息和光照强度以及电
压存在密切的关联。在单机级光伏并网系统的逆变器中，太阳能天
池的工作点一般是通过对母线电容电压改变来实现的，太阳能照射
下的电池板 Ｐ－Ｖ 曲线具体如图 １ 所示。光伏电池板最大功率跟踪
点的算法以扰动信息观测法为例，应用 ｂｏｏｓｔ 电路的形式进行说明。
关键词：分布式光伏发电并网；智能控制；方式
１ 光伏阵列模块最大功率追踪
数值是 ０．１５％。光伏电池板最大功率产生的谐波对电网本身的影响
１．１ 光伏电池板最大功率跟踪算法比较分析
不大。
１．１．１ 定电压跟踪法
在不同日照光的照射下，Ｐ－Ｖ 曲线的最大功率点基本上分布在
一条垂直线的两边，由此可以说明光伏电池板最大功率输出点对应
杂系统中。第二，模糊控制理论支持下的分布式光伏发电并网动态
