国产金属针布历史演变的回顾
(创新管理)梳棉机金属针布磨砺技术及其创新分析
梳棉机金属针布磨砺技术及其创新分析前言棉纺生产中梳棉针布的磨砺是一项基础性和经常性的工作，科学而合理地设定磨砺锐化周期和磨削量是关系到梳理质量和梳理成本的一项重要工作。
国内棉纺行业从20世纪70年代起广泛应用的"三磨"(磨砺锡林、道夫、刺辊针布)技术，对于改善梳理状态、提高产品质量起到了极大的促进作用。
近20年来随着金属针布的发展演变，人们对磨针的认识发生了较大的变化。
有的观点认为采用新型针布后，磨针会加速缩短针布寿命；有的观点觉得磨针前后的质量没有什么区别，所以磨针没有什么作用；有的观点坚持认为磨针仍是提高质量的重要措施。
这些不同观点的存在，令行业中人产生了较多的困惑和无所适从的感觉在实际生产中，不同的针布磨砺方法，必然会产生不同的效果。
本文旨在通过对几种磨针方法的探析，以期引起同行关注针布磨砺方法与产量、质量和梳理成本之间的关系，寻求科学合理的针布使用和管理方法。
1 少磨或不磨的磨针方法早期金属针布的磨针周期为3个月或半年，采取"轻、重、轻"的方法，进行几十分钟的磨砺，磨后再用刷辊刷光以去除磨砺过程中产生的毛刺。
这种磨针方法是一种以时间来控制磨砺程度的"一刀切"的方法。
随着新型金属针布的推广使用，上述传统磨针方法暴露出磨削量过多，缩短针布寿命的弊端。
因而出现了少磨或不磨的方法即超长周期的磨针方法，其出发点是延长针布使用寿命、降低梳理成本。
如果我们接受用少磨或不磨的方法来延长针布使用寿命这一观点，则针布状态将在使用过程中慢慢衰退，产品质量也随之下降幅度。
这时我们所能做的是采取某些工艺措施如梳理速度的提高、梳理隔距的缩小甚至生产能力的降低来应对调整，以便维持生条的质量水平保持在可以接受的范围内。
当品质的下降幅度超出可以接受的范围且调整工艺措施无法弥补时，再选择磨针或更换针布。
从表面上看，这样的方法似乎是延长了针布的使用寿命，降低了梳理成本。
金轮针布：乘势而上，永做针布行业的“追梦人”
纺 机 EQUIPMENT040 中国纺织 2023金轮针布：乘势而上，永做针布行业的“追梦人”作为中国纺织器材领域“唯一”一家上市公司、全球“唯一”一家生产全系列梳理器材的企业、中国纺织机械行业“唯一”一家荣获“全国质量奖”的单位，金轮针布（江苏）有限公司（以下简称“金轮针布”）是纺织梳理器材领域里当仁不让的“领头羊”。
成立36年来，金轮针布始终坚持走自主创新之路，填补了国产针布多项行业空白，更依靠“蓝钻”系列产品打破了高端针布长期被国外垄断的局面。
成立36年来，金轮针布始终坚持深耕纺织梳理工艺，围绕梳理环节高质高效等多样化的应用需求不断精进。
在攀登一个又一个技术高峰、追逐卓越的过程中，金轮针布也一直思索着自身更大的发展。
2022年，浙江省政府直属特大型国有控股上市公司“物产中大集团股份有限公司”完成了对金轮针布母公司金轮股份（现已更名为“物产金轮”）的控股。
金轮针布迎来了“命运”的转折点。
身份的转变：是新生，也是传承物产中大集团股份有限公司（以下简称“物产中大”）是浙江首个完成混合所有制改革并实现整体上市的国有企业，被国务院国资委列为国企改革样本。
公司自2011年起连续入围《财富》世界500强（2022年列120位），曾荣登全国流通业上市公司竞争力排行榜首、荣获“四个强省”十大领军企业称号，2021年成为首批全国供应链创新与应用示范企业。
被如此大型的省属国企纳入麾下，无疑是对金轮针布三十多年发展所形成的市场地位、所积累的创新能力、所演进的组织结构的认可与肯定。
金轮针布总经理黄宏兵告诉记者：“在过去几十年的发展过程中，公司管理层一直在思考如何突破瓶颈实现更快速、更高水平的发展。
被物产中大控股，对公司来说是一个重要的里程碑，意味着我们的身份从民营企业变为了国有企业，身上肩负着国有企业的责任与使命。
这对于每一个金轮人来说都是一个重大的变化，对于企业发展战略来说也是一个全新的契机。
”显然，物产中大是金轮针布未来实现更高水平发展的一个强大“靠山”。
中国金属工艺的历史演变与文化传承
中国金属工艺的历史演变与文化传承金属工艺是中国传统工艺之一，具有悠久的历史和深厚的文化底蕴。
自古以来，中国人就具备了制作金属器具的能力，这是在日常生活需求和自然条件下的产物。
随着时间的推移，中国的金属工艺逐渐发展，从简单的器具制作到艺术品的创作，形成了独特的风格和精湛的技艺，成为中国文化的重要组成部分。
一、古代金属工艺的发展中国金属工艺的历史可以追溯到新石器时代，也就是距今约8000年前。
那时候，人们通过磨制石器和打制铜器，制作出了许多生活用具。
从殷商时期（公元前16世纪至公元前11世纪）开始，有了青铜器的出现。
青铜器因其材质坚固不易腐蚀，成为当时社会的象征和礼器，工匠们也对青铜器不断进行工艺创新，制作出备受赞美的艺术品。
同时也有人对铁起了兴趣，从西周时期（公元前11世纪至公元前770年）开始，铁器的制作逐渐成熟。
随着各个朝代的更迭，金属工艺也在不断发展。
在汉代（公元206年-公元220年）之前，铜器仍然是主要的礼器。
在汉代之后，铁器的制作技术得到了提高，成为制作农具和武器的重要材料。
唐代时期（公元618年-公元907年）的五彩陶瓷器，其表面镶嵌有金属线条和贴着金银箔，造型丰富，设计考究，成为唐代金属工艺的代表。
二、金属工艺的类型和特点中国有许多著名的金属工艺品，例如马蹄铁、铜镜、铜鼎、兽面铜纹、锡器、银器、金器等等。
这些工艺品在其制作过程中，经历了一系列复杂的工序，如熔炼、铸造、锻打、雕刻、绘画、镶嵌、打磨等等，每个步骤都需要技师们花费大量心血。
金属工艺的造型和结构非常丰富，既有古朴庄重的传统风格，也有时尚现代的设计元素。
与文物不同，现代的金属工艺更加富有创新性和实用性，例如锤工烧制的铜锅和锡器，造型美观，使用寿命长；玻璃陶瓷镀铜，使金属工艺和现代科技的结合更加完美。
三、金属工艺的文化传承和发展金属工艺的传承是一个非常重要的问题。
在中国，许多金属工艺都有着悠久的历史和深厚的文化底蕴，但是在现代社会，许多人对金属工艺缺乏兴趣和认识。
努力提高金属针布制造质量
努力提高金属针布制造质量
佚名
【期刊名称】《棉纺织技术》
【年(卷),期】1974(000)009
【摘要】我厂金属针布于一九五五年开始试制,十多年来,在毛主席革命路线的指引下,在两条路线斗争中逐步发展壮大.特别是在无产阶级文化大革命的推动下,全厂革命职工从路线高度来认识发展针布新品种、提高针布制造质量的重要意义,进一步树立了全心全意为发展纺织工业生产服务的观点,努力开展革新品种、提高质量的活动.目前年产约2000套,除国内使用外,还出口到十多个国家.在品种方面,已试制棉纺金属针布六十多种,并有部分品种投入生产.在制造质量方面,针对金属针布光洁度低、平整度差、锋利度及耐磨性能不高、接头不良等质量问题,通过试验改进,制造质量有了提
【总页数】12页(P9-20)
【正文语种】中文
【中图分类】F4
【相关文献】
1.努力提高捻接器制造质量积极推进1332型络筒机改造 [J], 梅自强
2.新型激光冲淬金属针布齿条联合线的研究与设计 [J], 王军;于月琴;陶伟;马海波
3.梳理机用高转移率金属针布齿条研发与应用 [J], 陈利国;陈天红
4.锡林金属针布齿条齿型创新设计分析 [J], 陈玉峰;陆振挺
5.表面强化高耐磨刺辊金属针布设计原理和应用实践 [J], 汪平安;陈玉峰
因版权原因，仅展示原文概要，查看原文内容请购买。
用好国产针布的几点体会
高产梳 棉机 用盖 板针 布 、 梳 棉 机 用齿 条 的整 体 技术
达到 国 内领 先水平 ， 成 功替代 进 口产 品 ， 标志 着我 国
梳理器 材 、 专 件打 破 了 国外 针 布 产 品在 我 国高 端 市 场 的垄 断地 位 。通过 国外新 型梳棉 机及 配套 器材 的
大量 引进 ， 加 上 国 内业 界的不 懈努 力 ， 国产针 布从设 计 和制 造上 赋予 产 品特 有 功 效 和亮 点 ， 对 原 有 金 属
公司 ２ ０ ０ ９ 年 自主 创新 研 制 开 发 的“ 钻石” 系列 高 速
局； ７ ０年代逐 步取 代 弹 性 针 布 ； ８ ０年 代 通 过 引进 优 质金 属 针 布 如 瑞 士 ＧＲ ＡＦ 、 瑞 典 ＡＢ Ｋ、 英国 Ｅ Ｃ Ｃ、 美 国 Ｈｏ ｌ ｌ ｉ ｎ ｇ ｓ ｗｏ ｒ ｔ ｈ 、 日本 Ｋ ａ ｎ ａ ｉ 等， 找 到 国产 针 布 存在 较大 差距 的原 因—— 包括 技术装 备 、 制造 工艺 、 管理 水平 等 ， 从 而 加 强在 引 进 硬 件 、 软件 的 同时 ， 进 行 消化 、 吸收 和移植 ； ９ Ｏ年代 大 量 采用 新设 备 、 新 材 料、 新 工艺 ， 产 品 质 量 逐 步 接 近 引进 的 优 质 针 布 水 平 。２ １世纪 至 今 ， 金属针布制造厂通过企业改制 ， 兼并 、 淘 汰部分 产 能 低 、 管 理落 后 的企业 ， 逐 步形 成 少数 有规 模 、 装 备一 流 、 管理水 平较 高 的金属针 布专 业制 造厂 ， 部 分 产 品 指 标 达 到 国 际优 质 针 布 水 平 。
用 微米 千分 尺和低 倍 放 大镜 或投 影 仪 检 验针 布 ， 发
现 国产 针布 和进 口针 布 通 常 在齿 形 、 尺 寸 等 参 数上 无 明显 差距 ， 但 包 卷 上 车后 明显 感觉 进 口针 布 圆 整 度（ 辊体 轴 向测量 直线度 、 辊体 外 圆跳动 ） 、 表 面粗糙 度 优 于国产 针布 ， 表 明两 者加 工精 度有别 ， 通 过组织 攻 关 已取得 实质性 进展 。比如 由金 轮科 创股 份有 限
梳理机用针布的发展

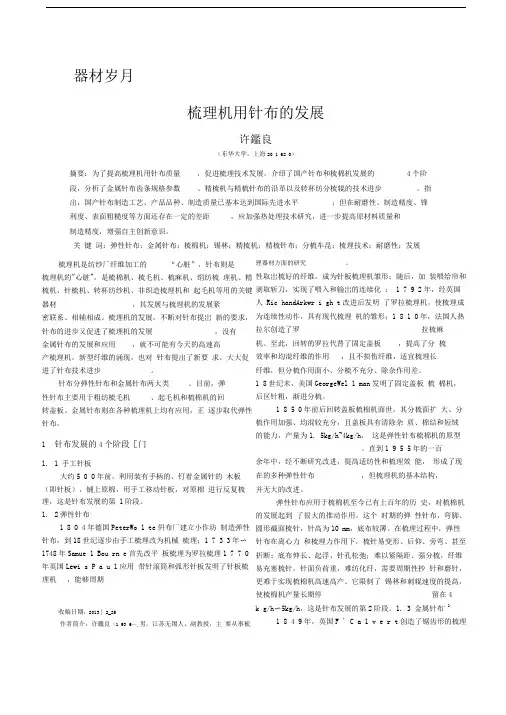

器材岁月梳理机用针布的发展许鑑良（东华大学，上海20 1 62 0）摘要：为了提高梳理机用针布质量，促进梳理技术发展，介绍了国产针布和梳棉机发展的4个阶段，分析了金属针布齿条规格参数、精梳机与精梳针布的沿革以及转杯纺分梳辊的技术进步。
指出，国产针布制造工艺、产品品种、制造质量已基本达到国际先进水平；但在耐磨性、制造精度、锋利度、表面粗糙度等方面还存在一定的差距，应加强热处理技术研究，进一步提高原材料质量和制造精度，增强自主创新意识。
关键词：弹性针布；金属针布；梳棉机；锡林；精梳机；精梳针布；分梳车昆；梳理技术；耐磨性；发展梳理机是纺纱厂纤维加工的“心脏”，针布则是梳理机的"心脏"，是梳棉机、梳毛机、梳麻机、绢纺梳理机、精梳机、针梳机、转杯纺纱机、非织造梳理机和起毛机等用的关键器材，其发展与梳理机的发展紧密联系、相辅相成。
梳理机的发展，不断对针布提岀新的要求，针布的进步又促进了梳理机的发展，没有金属针布的发展和应用，就不可能有今天的高速高产梳理机。
新型纤维的涌现，也对针布提出了新要求，大大促进了针布技术进步。
针布分弹性针布和金属针布两大类。
目前，弹性针布主要用于粗纺梳毛机、起毛机和梳棉机的回转盖板。
金属针布则在各种梳理机上均有应用，正逐步取代弹性针布。
1针布发展的4个阶段［门1. 1 手工针板大约5 0 0年前，利用装有手柄的、钉着金属针的木板（即针板），铺上原棉，用手工移动针板，对原棉进行反复梳理，这是针布发展的第1阶段。
1.2弹性针布18 0 4年德国PeterWo 1 te倂布厂建立小作坊制造弹性针布，到18世纪逐步由手工梳理改为机械梳理；1 7 3 3年〜1748年Samue 1 Bou rn e首先改平板梳理为罗拉梳理1 7 7 0年英国Lewi s P a u 1应用带针滚筒和弧形针板发明了针板梳理机，能够周期收稿日期：2013」2_25作者简介：许鑑良（1 93 6—,男，江苏无锡人，副教授，主要从事梳理器材方面的研究。
梳理锡林针布进步及发展方向
应用技术Spinning Technology纺纱技术43纺织导报 China Textile Leader · 2018 No.1梳理锡林针布进步及发展方向Progress and Developing Trend of Card Clothing文 | 陈玉峰 陆振廷摘要：文章分析了梳理锡林针布影响梳理的有关因素、作用、进步的特点和使用效果，对今后的发展方向进行了探讨，为梳理锡林选配、工艺设计、维护保养提供了依据。
关键词：梳理；金属针布；锡林；锋利度；耐磨度中图分类号：TS103.7 文献标志码：AAbstract: In this paper, the function , progress , characteristics and application effect of card clothing as well as its effect on carding performance were analyzed ; the developing trend of card clothing was discussed , offering reference for the selection , process design and maintenance of card clothing.Key words: carding; metallic clothing; cylinder; sharpness; wear resistance作者简介：陈玉峰，男，1975年生，高级工程师。
作者单位：陈玉峰，光山白鲨针布有限公司；陆振廷，项城市纺织有限公司。
1 影响锡林针布梳理质量的主要参数锡林针布是重要的梳理器材，在梳棉机梳理过程中主要对纤维进行梳理，实现单纤维化且充分伸直。
影响锡林针布梳理效果主要有10项工艺参数（图 1、表 1）。
2 锡林针布进步的特点锡林针布是主要的梳理器材，锡林针布进步的特点主要集中在几何尺寸和表面处理技术方面。
国产针布的技术进步和发展
１ 前 言
国产 针 布近 十 几 年来 技 术 进 步 很 大 ， 缩 小 了与
应 梳棉 机高 速高 产 的需 要 ， 反过 来 ， 针 布材质 的进 步 又促 进 了梳棉 机 向更 高速 、 高产 方 向发 展 。
进水 平 。近 年来 国产针 布 的技术 进 步主要 表 现在如
下几 方 面 。 ２ ． １ 材 质
现在 大 型针 布企业 盘 圆钢丝球 化退 火都采 用专 用罩式 炉 ， 炉体 大， 最 大 的一 次 能 装 １ ０ ｔ 料， 效 率 高， 钢丝 受热 均匀 ； 炉温控制精确， 退 火钢 丝 组 织 均 匀， 晶粒 细小 ； 保护 气 体 纯 度 高 （ 用 氢气 ） ， 或 电脑 控 制保 护气 体碳 势 ， 钢 丝 表 面质 量 好 ， 无氧化 ， 不脱 碳
耐磨 性 ， 延 长 其 使 用 寿命 。道 夫 、 刺辊 、 弹性 针 布等
也改 用 ６ ０钢或 日本 ５ ７ Ｂ等 中碳 钢 了 ， 弹性 盖板 针布
冲齿后电加热退火 ， 既提 高了效率 ， 又提高了质量 ，
因为 硬坯 片 冲齿可减 少 毛刺 ， 提 高 梳齿表 面质 量 。
２ ． ３ 表面 处 理
利润 空 问 ， 部 分纺 织 厂 的 清 梳联 生 产 线 已开 始使 用
过 去盘 圆钢 丝的球 化退 火设 备多用 井式 体 渗
优质 国产 针布 替 代 进 口产 品 。如 ： 国 内优 质 锡林 针
布 已能 一次性 （ 不磨针 ） 梳理 ３ ０ ０多 吨 纤 维 ， 其 生 条
碳炉 ， 也有用 自制的非标井式炉加气体保护。由于 炉体 较 小 ， 效 率低 ， 钢丝受热不均； 炉 温控 制 精 度 不
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国产金属针布历史演变的回顾发布时间：2006-11-10 11:04:00 文章出处：针布系纺织机械梳理纤维最为关键的心脏器材。
随着科技水平的不断提高与发展，国际上前后推出了各种不同类型的高产梳棉机，发展很快。
纵观其特点除结构设计、制造质量精良外，其共性均选用了新型金属针布，从而保证了它的高产优质的良好声誉，由此也更体现针布在梳理机的重要地位。
回顾我国针布的发展历史大致可分为五个阶段。
50年代弹性针布一统天下，60年代以引进日本的SR为代表的半硬性针布与金属针布相峙的局面。
70年代逐步取代了弹性针布，尤其是在上海衡山饭店召开的全国针布会议后，通过金属针布测试选型，有力地将金属针布推广运用达到了历史性的高潮，80年代初引进各国优质金属针布，有瑞士Graf公司、瑞典ABK、英国ECC、德国Peter wolter、日本.Ka-nai，以及声誉较高的美国Hollingsworth等公司的针布，通过与国产针布相对照，看到了国产针布存在着较大的差距，按纺织厂试用后的评价，认为国内少数制造厂水平较高者也仅相当于ABK的水平，这还局限于梳理工艺质量，而针布的制造质量还要差一些，究其主因，是国内金属针布制造厂企业管理水平较低，特别在制造工艺、技术装备方面都较为落后。
因此在引进各国针布的同时，又引进了Graf公司的设备与工艺，经消化吸收和移植，在80年代中，国内老设备进行技术改造试点取得成功，然后逐步推广全国，直至九十年代广泛采用新工艺新设备，促进我国金属针布发展逐步趋向成熟，产品质量基本上赶上或初步达到引进的Graf针布的水平。
金属针布的应用和发展，对改进提高梳理工艺的作用是巨大的，当今老一辈的梳理技术工作者几乎费尽半个世纪的时间，长期探索研究协作，发挥了国内三结合的作用，并为推动我国金属针布的发展打下了良好的基础。
现就主要改革发展回顾简述如下。
1 齿形技术参数的改进设计锡林针布在50年代引进的苏联与日本的FCl7为代表的齿形均为直齿型，由于当时的齿较高较深，梳理与转移的性能平衡尚不理想，从与使用厂的一起研究分析实践于60年代末试制了弧背负角的齿形，相应减矮减浅了针布的高度和深度，使梳理转移性能有了很大的提高，SC3型的锡林针布曾在70年代的上海全国会议被作为推荐产品，弧背负角有一定特点，释放转移性能好、抗轧性强，一时受到各使用厂欢迎，使用的历史期较长，直到现在还受到不同用户的青睐。
自80年代引进的齿形大都均采用直齿形，主要是齿深和齿尖密度的参数均改进了，故直齿形又体现出穿刺性更优越等特点，又被广泛采用。
道夫针布采用直齿形者居多，弓1进针布中在齿侧面也有采用阶梯轧纹形的，以增强握持提高转移率，少数也有大弧背负角的，其设计思想是抗轧与提高转移率为主，均有参考价值。
1.1 针布总高和齿深(H和A)针布总高H与齿深A和齿形设计有关，A要深H就得高，50年代锡林针布和道夫针布的H均为4.5mm，A也在3mm左右，当时的设计思想是梳棉机产量越高，A就要加深，主要想增加容纤量，但实践证明，梳棉机产量高低与齿高齿深非正比关系，主要还是平衡好梳理与转移的关系，60年代设计弧背负角针布，大大提高了梳理度和转移率，其h从3mm左右一下减到1～1.2mm，H从4.5mm减到3.2mm，梳理质量明显改善，自80年代以来得到引进针布的启发通过研究实践，锡林针布的A已减浅至0.8～0.5mm左右，H也减至2.8、2.5、2，甚至1.8mm，把梳理、转移、高产优质形成了一个新的概念。
道夫针夫的H从5mm减至4.5mm甚至4mm，道夫针布减矮趋向对抗轧是有利的，但齿高时的h较深对梳理与转移有益，在道夫防轧自停装置措施落实可靠的前提下，国外个别针布公司设计总高H为5mm的也在采纳中。
1.2 工作角(a)锡林工作角。
是金属针布主要技术参数之一，当然也与齿形及H、h有关，随着梳棉机产量锡林转速的不断提高，被梳纤维的离心力加大，如何平衡好梳理与转移的关系，a趋向越来越小，如50年代引进的日本的FCl7其a是80°当时曾被称为金井万用型针布，至60年代我国自己设计的SC3的弧背负角采用75°，为了纺好化纤不绕锡林曾采用78°(还有与盖板针布的配套型号问题以解决锡林绕花问题)，从80年代引进针布以来，随着国产梳棉机的发展，工作角。
的设计也越来越小，从70°→65°→60°这些针布由于梳理和转移性能好，在纺棉细号纱时被广泛采用，但在纺化纤时。
应比棉适当增大。
道夫工作角。
一般采用58°、60°、65°，三种并存，a小转移性能好不易垂棉网，a大易剥取，一般用60°者较多，国外用65°也不少，上海用58°感到效果不错。
1.3 齿尖宽和厚(a和b)齿尖凸和凸的设计，关系到齿尖锋利度，齿尖锋利对纤维穿刺能力强、梳理效果好、齿尖锋利度与制造水平有关，50、60年代的针布，a和b的设计均为 0.15mm，齿尖锋利度差，使用后经磨针，齿尖(a和b)越来越大，则梳理效果越来越差，势必采用平磨与侧磨相结合的手段，到70年代已意识到减小a和 b的重要性，从而齿尖改为0.1和0.15mm，这样齿顶面积就缩小了1/3。
80年代从引进针布中得到启发，a和b分别达到0～0.05和 0.07～0.10mm，就其齿顶面积几乎缩小了5倍以上，达到这样高的水平对制造设备、工艺技术水平都有很高的要求，从使用厂磨针来推算，如磨针每次磨削量为0.02mm，其齿顶面积逐步增大，当齿顶(a×b)达到0.1×0.15mm时，就可多磨2～3次，这样就相对延长了使用寿命，但在制造上要解决齿尖淬火技术，并能保证好齿尖的硬度及金相，国内对该项技术的提高与解决是在老设备得到全面技术改造后才得到解决的。
1.4 齿尖密度(齿距P、基厚W和齿密N)为了保证金属针布的梳理度以确保梳理纤维的能力，针布的密度N齿尖数/(25.4mm)2是针布的重要设计参数，它取决于户和W，50年代末至60年代初，W 为lmm即横向为25.4行/英寸，P为2mm即为纵向12.7齿/英寸，则N=25.4/P×25.4/W=12.7×25.4≈323齿，随着制造技术的发展，横向可加密至31.75行/25.4mm，纵向可达20齿/25.4mm，则N＝635齿，从我国多年实践研究与引进针布看，设计趋于横向加密甚至达到50.8行/25.4mm也可制造，若户仍取20齿，则N可达1016个齿，从梳理角度看其密度提高近两倍，将对提高分梳能力有利，当然密度的选用应与纺纱品种产量等综合考虑，一般采用中密度者居多如600～800齿，但纺化纤时比棉应适当降低密度。
2 精度的改进提高从针布的制造质量分析，原来国产与进口差距较大，随着不断改进提高逐步得到了改善。
2.1 缩小制造极限偏差值齿高H的偏差值原来一律±0.02mm，基部厚W为0.01mm～-0.02mm，工作角a为±1°，齿顶厚b为±0.025mm，齿顶宽a 为±0.07mm，虽然在70年代订过标准，但在执行时存在较多问题，没有严格要求，直到新工艺新设备制造新型针布开始，重新组织修订标准，除W和n没有重大改变外，H、b、a的精度都分类考核，偏差值略有变化，差异虽然不大，但在制品中开始严格考核了，由此带来了针布的内在质量的提高。
基部与齿侧平面的的垂直度是保证针布上车包卷操作和包后平整度的重要因素，进口的垂直度好，包卷平整度好，而原来国产针布垂直度有差距，普遍反映包卷后平整度差，特别在基部厚度改薄后反映包卷困难容易倾倒，这些也在技术改造中采用高速轧机一并得以解决了。
2.2 清晰的棱边棱角齿的锋利度是梳理质量的生命，为提高其原始全面锋利度，除齿顶面积要小外，齿的四周的棱边棱角的清晰度是关键要素，它与冲切齿的精度有密切关系，原国内制造冲齿的设备陈旧落后，模具精度不高，因此冲切齿尖及齿的成形不良，切口棱边棱角都带有圆角，与进口针布的棱边棱角差异明显，自80年代初在消化移植翻新制造设备工艺中，开始重视轧片冲齿等质量，优选模具冲具的材质，提高模具的精度，才得以冲齿的棱边棱角有了清晰保证，故对模具的质量务必引起高度重视，并辅以在线质量检验，以确保其轧冲齿的清晰优良完美。
3 材质选用的逐步升级对进口针布的材质分析、锡林针布大多采用高碳工具钢，其含碳量在0.7％～0.8％之间，如瑞典ABK的1142和1138，英国ECC的212和 415，日本金井的CF9等，也有少数的采用碳量在1％以上，瑞士Graf的T2525采用了低合金钢。
我国针布的材质随着耐磨要求的提高，也趋向于优质碳素钢及合金钢的探索之中。
3.1 材质的优选我国材料选择的认识过程也走过一段漫长的道路，50、60年代持续采用的是45#钢，至60年代中期至70年代初，才开始改用了60#钢，80年代起，随着国际锡林针布材质选用的步阀逐步发展提高，为了提高金属针布淬火质量，提高其耐磨性能，达到延长针布的使用寿命，实践证明Graf的低合金钢针布耐磨性最好。
道夫针布的材料选用尚停留在45#钢或50#钢上，原因是道夫针布的作用除梳理外，主要是梳理凝聚转移的作用，远不如锡林针布负担着主要梳理的作用，这样的选择原则应该说是正确的。
目前国产针布大部分采用进口或国产的72B钢种，80年代上海金属针布厂曾研制过80WVRe低合金钢针布，试用情况良好，锡林针布使用寿命长达8年之久，由于钢厂不能批量生产(当然还有价格因素)影响了推广。
近年来又有一些厂在研究开发耐磨钢种，这是明智的举措。
3.2 重视金相组织和提高硬度国内金属针布制造对齿尖淬火后的金相组织是不够重视的，在与进口针布对比试验时，分析进口针布为什么优越的特点时，发现国产针布淬火马氏体粗化，又据上海六棉的报告，有同样两台相同材质相同规格的针布，一台用了3年，另一台只用了半年，经电镜分析其齿尖金相组织有很大差别，前者齿尖金相为马氏体1.5级，后者为3级，由此可见金属针布齿尖金相组织细化的重要性，近。
