铁道车辆车轮简介
列举铁道车辆的基本结构
列举铁道车辆的基本结构铁道车辆的基本结构可以分为车体、车轮系统、传动系统、制动系统、电气系统和辅助系统等部分。
一、车体部分车体是铁道车辆的主体部分，承载乘客或货物，并提供舒适的乘坐环境。
车体一般由车体骨架、车体外壳和车内装饰三部分组成。
1. 车体骨架：车体骨架是车体的主要承重结构，一般由钢材焊接而成，具有足够的强度和刚度，以确保车体的稳定性和安全性。
2. 车体外壳：车体外壳是车体的外部保护结构，一般采用钢板制作，具有良好的防腐和防撞能力。
车体外壳还可以根据需要进行美化设计，增加车辆的外观吸引力。
3. 车内装饰：车内装饰包括座椅、扶手、车门、车窗等，目的是提供乘客舒适的乘坐环境。
车内装饰还包括车厢内的照明、通风、空调等设施，以提升乘客的乘坐体验。
二、车轮系统车轮系统是铁道车辆的运行部分，主要包括车轮、轴箱、轴承和悬挂系统等。
1. 车轮：车轮是铁道车辆与轨道接触的部分，一般由钢材制成，具有足够的强度和耐磨性。
车轮的外侧有凸起的轮缘，以保持车辆在轨道上行驶的稳定性。
2. 轴箱：轴箱是支撑车轮的重要部件，一般由铸铁或钢板制成。
轴箱内装有轴承，以减少车轮与车轴之间的摩擦，提高车辆的运行效率。
3. 悬挂系统：悬挂系统是连接车体和轴箱的部分，主要起到减震和保持轮轨间距的作用。
悬挂系统一般由弹簧、减震器和支撑杆等组成，可以确保车轮与轨道的紧密接触，提高车辆的稳定性和行驶平稳性。
三、传动系统传动系统是铁道车辆的动力来源，主要包括电力传动系统和机械传动系统两种形式。
1. 电力传动系统：电力传动系统是指通过电动机将电能转化为机械能，驱动车轮运行。
电力传动系统一般由电动机、变速器和传动轴等部分组成，可以根据需要调整驱动力和速度。
2. 机械传动系统：机械传动系统是指通过发动机或其他能源将热能转化为机械能，驱动车轮运行。
机械传动系统一般由发动机、传动装置和传动轴等部分组成，具有较高的功率输出和传动效率。
四、制动系统制动系统是铁道车辆的安全保护系统，主要用于控制车辆的减速和停车。
轮对知识
货车车轴
B型
货车车轴
A型
货车车轴
C型
货车车轴
通过对车轴卸荷槽加工工艺研究 ，铁道部
2004年12月下文规定了新制RD2型车轴的B、D
车轮
车轴
一. 车
轴
.
车轴有滑动轴承车轴与滚动轴承车轴之分。 我国铁道车辆上使用的车轴，大多为圆截面的实心车轴。由于车轴各 部位的受力状况不同，其直径大小也不一样。 从材质上看，目前的车轴一般都是用 40 钢或 50 钢 —— 优质碳素钢 锻制而成。 从技术要求上看，车轴表面须锻造光滑平整，不得有起皮、裂纹、熔 渣、或其他危害性缺陷存在。
●
货车车轴
因RE2 型车轴载荷中心距短，增加了转向架结
构的设计难度，加上早期设计的197730型轴承比
较笨重，所以该车轴仅进行了装车运用试验而未
大量推广使用。
货车车轴
RE2A型车轴
1998年，开始设计 RE2A型车轴。设计进程 ——
货车车轴
A型
货车车轴
C型
货车车轴
B型
货车车轴
RE2A型车轴主要参数 商业运营速度：120km/h ● 轴重：25t (245kN) ● 全长：2191mm ● 载荷中心距：1981mm ● 轴肩距：1731mm ● 轴颈长度：230mm ● 载荷中心到轴颈根部距离：125mm ● 轴身长度：1228mm，突悬 ● 轴颈及防尘板座型式：3种
货车车轴
RE2B 型车轴轮对主要结构特点
1981 1761 (RE2A：1731)
地铁列车车轮参数
地铁列车车轮参数地铁列车车轮是地铁运行中的重要部件，它直接影响列车的运行安全性和舒适性。
一般来说，地铁列车车轮的参数包括车轮直径、车轮重量、车轮轴重、车轮轨距等多个方面。
下面将详细介绍地铁列车车轮的参数。
一、车轮直径地铁列车车轮的直径是指车轮通过轮轨间隙的最大直径，通常以毫米（mm）为单位进行表示。
车轮直径的大小直接影响列车的最高速度和牵引性能。
在地铁列车设计中，车轮直径一般在700mm到900mm之间，具体大小取决于列车的设计速度、轨道标准和牵引功率等因素。
二、车轮重量车轮的重量是指单个车轮的重量，通常以千克（kg）为单位进行表示。
车轮的重量主要取决于车轮的直径和材料，一般来说，车轮直径越大、材料越重的车轮重量也越大。
在地铁列车设计中，车轮的重量需要考虑列车的负荷和运行条件，以确保列车的安全性和稳定性。
三、车轮轴重车轮轴重是指单个轴上所有车轮的总负荷，通常以吨（t）为单位进行表示。
车轮轴重直接影响轨道的损耗和磨损，过大的车轮轴重会加剧轨道的磨损，影响列车的安全性和运行效率。
在地铁列车设计中，需要合理控制车轮轴重，以保证轨道的寿命和列车的运行稳定性。
四、车轮轨距车轮轨距是指车辆两侧车轮外侧轨距的总和，通常以毫米（mm）为单位进行表示。
车轮轨距的大小取决于列车的轨道标准和设计要求，一般来说，地铁列车的车轮轨距在1435mm左右。
车轮轨距的标准化有助于提高列车的通用性，使不同列车可以在同一轨道上运行。
总之，地铁列车车轮的参数是地铁运行中的重要参考指标，对列车的运行安全性和舒适性有着重要影响。
设计合理的车轮参数可以提高列车的运行效率和寿命，保障地铁运营的安全和可靠性。
希望以上内容对有所帮助。

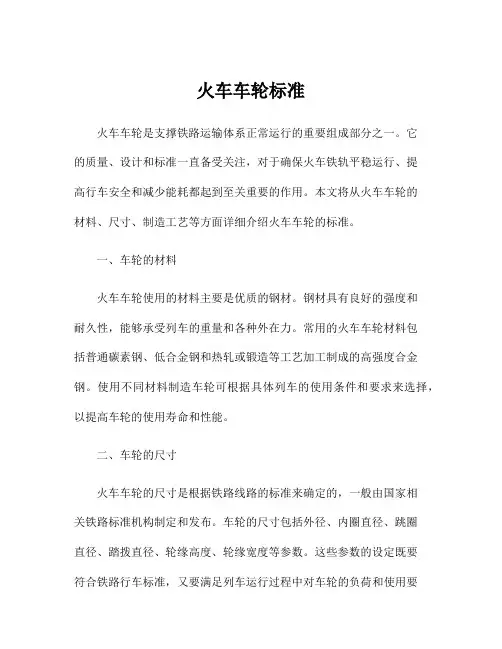

火车车轮标准
火车车轮标准火车车轮是支撑铁路运输体系正常运行的重要组成部分之一。
它的质量、设计和标准一直备受关注，对于确保火车铁轨平稳运行、提高行车安全和减少能耗都起到至关重要的作用。
本文将从火车车轮的材料、尺寸、制造工艺等方面详细介绍火车车轮的标准。
一、车轮的材料火车车轮使用的材料主要是优质的钢材。
钢材具有良好的强度和耐久性，能够承受列车的重量和各种外在力。
常用的火车车轮材料包括普通碳素钢、低合金钢和热轧或锻造等工艺加工制成的高强度合金钢。
使用不同材料制造车轮可根据具体列车的使用条件和要求来选择，以提高车轮的使用寿命和性能。
二、车轮的尺寸火车车轮的尺寸是根据铁路线路的标准来确定的，一般由国家相关铁路标准机构制定和发布。
车轮的尺寸包括外径、内圈直径、跳圈直径、踏拨直径、轮缘高度、轮缘宽度等参数。
这些参数的设定既要符合铁路行车标准，又要满足列车运行过程中对车轮的负荷和使用要求。
车轮的尺寸设计合理、符合标准，可以提高轮轨间的配合性，减少轮轨磨损和噪音。
三、车轮的制造工艺火车车轮的制造工艺主要包括锻造、淬火、热处理、车削等工序。
首先，通过锻造工艺将车轮毛坯锻造成需要形状和尺寸的钢坯。
然后，通过热处理工艺对车轮进行调质处理，提高车轮的硬度和韧性。
最后，通过车削工艺对车轮进行精加工，使车轮的尺寸和表面质量达到标准要求。
车轮的制造工艺需要严格控制各个环节的工艺参数，以确保车轮的质量和性能。
四、车轮的检测标准车轮作为承受列车载荷和撑起整个铁路系统的关键组件，其质量和安全性非常重要。
因此，车轮的质量检测是必不可少的。
常用的车轮检测手段包括无损检测、超声波检测、磁粉检测等，以检测车轮是否存在裂纹、松散、气孔等表面和内部缺陷。
根据国家相关标准，车轮的质量检测应该符合一系列的标准和规定，确保车轮的安全使用和长期运行。
总之，火车车轮的标准对于保障火车铁路运输的安全和正常运行非常重要。
车轮的材料、尺寸、制造工艺和检测标准都需要严格遵循和执行，以确保车轮的质量和性能达到行车标准和要求。
铁道车辆的组成
铁道车辆的组成铁道车辆是指在铁路上运行的各种车辆，包括列车、机车和动力车等。
它们由多个组件和部件组成，以实现铁路运输的功能和要求。
本文将介绍铁道车辆的主要组成部分和功能。
1.车体车体是铁道车辆的主要结构部分，通常由钢材或铝合金制成。
它承载着车辆的重量，并提供乘客和货物的舒适空间。
车体还具有保护内部设备和乘客的功能。
根据不同类型的车辆，车体可以分为客车车体、货车车体和机车车体等。
2.车轮和轴箱车辆的运行依赖于车轮和轴箱的协同工作。
车轮通过与铁轨接触，提供牵引和制动力，使车辆能够行驶。
轴箱则用于支撑车轮并减少摩擦，确保车轮能顺畅旋转。
3.悬挂系统悬挂系统用于连接车轮和车体，起到减震和稳定车体的作用。
它可以是弹簧悬挂、气弹簧悬挂或液压悬挂等。
悬挂系统还可以根据需要进行调整，以适应不同路况和速度要求。
4.制动系统制动系统是铁道车辆必备的安全装置，用于控制车辆的速度和停车。
常见的制动系统包括空气制动系统、电力制动系统和手动制动系统等。
它们通过施加制动力来减速和停止车辆。
5.供电系统对于电力机车和动力车来说，供电系统是非常重要的组成部分。
它提供电能给车辆的牵引电动机，驱动车轮转动。
供电系统通常包括接触网、集电装置和牵引变流器等。
6.内部设施内部设施是指车辆内部为乘客提供的各种设施和服务。
这包括座椅、卫生间、餐车、娱乐设施、空调系统等。
它们提供了乘客在旅途中所需的舒适和便利。
7.控制系统控制系统用于监测和控制车辆的运行状态和行为。
它包括列车保护系统、信号系统、通信系统和列车控制系统等。
这些系统确保车辆能够安全运行并遵循运行规程。
8.安全设备为了保障铁道交通的安全，车辆还配备了各种安全设备。
这包括防撞装置、火灾报警系统、紧急制动装置和乘客疏散设备等。
它们在紧急情况下保护乘客和车辆免受危险。
综上所述，铁道车辆由车体、车轮和轴箱、悬挂系统、制动系统、供电系统、内部设施、控制系统和安全设备等多个组成部分构成。
每个组件都发挥着重要的作用，以确保车辆的安全、舒适和高效运行。
铁道车辆车轮简介.ppt
车轮的分类
• 。• 而车轮的结构、形状、
尺寸，材质是多种多 样的。 • 按其用途可分为客车 用、货车用、机车用 车轮，按其结构分有 整体轮与轮箍轮
•
轮箍轮又可分为铸钢辐 • 板轮心、辗钢辐板轮心 及铸钢辐条轮心的车轮。
整体轮按其材质又可分 为辗钢轮，铸钢轮等。 为降低噪声、减小簧下 质量，国外还采用弹性
车轮的材质
• 火车轮均采用平炉、电炉或转炉冶炼的镇 静钢制造。
• 化学成分一般是碳含量为0.55-0.65，马钢 用的车轮钢代号就叫CL60，表示含碳量 0.6%左右，其他还有少量硅、锰等元素， 总的来讲车轮钢是高碳钢。
• 如果碳含量低导致硬度不足，火车轮磨损 速度是非常快的
轮子直径大小
• 火车轮子直径内燃1050mm；电力机车 1250mm，客车车辆910mm；货车车辆 840mm。高速试验车轮直径915 mm
车轮、消音车轮、起皱
辐板车轮等新型车轮。
车轮轧制流程
高速列车车轮
• ：采用薄轮辋（厚约 50mm）
• 薄辐板（一般最小在915mm左来自）• 薄轮毂（壁厚约30mm 左右），采用适用于 高速运行的踏面外形）
• 采用设计合理的辐板 外形（如双曲形，双 波纹形，大圆弧形等， 并均为圆弧连接）。
铁路车轮结构尺寸
铁路车轮结构尺寸
铁路车轮的结构尺寸包括以下几种：
1. 车轮直径：指车轮最大外径的尺寸。
根据国家标准，铁路货车的车轮直径应在840毫米至920毫米之间。
对于高铁车轮，直径一般在840mm左右，这是为了保证高速列车在高速行驶时的稳定性和平稳性。
2. 轮缘高度：指车轮轮缘的高度，也是铁路货车车轮尺寸标准中的重要参数之一。
根据国家标准，铁路货车车轮轮缘高度应在30毫米至45毫米之间。
这个范围的选择可以确保车轮与铁轨之间的良好配合，减少运行时的噪音和振动。
3. 材质：高铁车轮的材质一般采用高强度合金钢，这种材质具有高强度、高硬度、高韧性等优点，能够承受高速列车的巨大压力和冲击力，同时也能够保证车轮的寿命和安全性。
4. 轮辋宽度：高铁车轮的轮辋宽度一般在150mm左右。
这些结构尺寸都是经过科学研究和实际验证的，可以保证铁路货车在运行过程中的稳定性和平稳性。
铁道车辆组成部分及作用
铁道车辆组成部分及作用铁道车辆是指用于铁路运输的各种车辆，包括机车、客车和货车等。
铁道车辆的组成部分主要包括车体、车架、动力系统、转向系统、制动系统、燃油系统、电气系统等。
1. 车体：车体是铁道车辆的主要骨架，承载着车辆的各种设备和乘客或货物。
车体由钢材制成，具有足够的强度和刚度来承受运行过程中的各种力作用。
同时，车体还具有一定的隔音、隔热和隔振功能，提供乘客或货物的安全和舒适。
2. 车架：车架是连接车体和轮对的关键结构，负责传递车体和动力系统产生的力和扭矩。
车架一般由钢材焊接而成，具有高强度和刚度，能够保持车辆的稳定性和平顺性。
3. 动力系统：动力系统是铁道车辆的核心部分，用于提供动力以推动车辆行驶。
动力系统包括机车车辆上的内燃机或电动机，以及其它与动力传递相关的装置，如传动装置、润滑装置和冷却装置等。
动力系统的作用是将能源转化为动力，驱动车辆行驶。
4. 转向系统：转向系统用于控制车辆的转向，确保车辆在线路上行驶时能够按照预定的路径运行。
转向系统通常由轴箱、转向架、车轮和轮对组成。
转向系统的作用是提供车辆的稳定转向，降低行驶时的摩擦阻力，同时减震、缓冲和分散轴重。
5. 制动系统：铁道车辆的制动系统用于减速和停车，确保车辆行驶的安全性。
制动系统分为空气制动系统和电气制动系统两种。
空气制动系统由压缩空气源、制动器和管路等组成，通过控制空气压力变化来实现制动。
电气制动系统利用电力和电子控制技术进行制动操作。
6. 燃油系统：燃油系统是内燃机车辆的重要部分，用于提供机车所需的燃油供给。
燃油系统包括燃油箱、燃油泵、喷油器和燃油滤清器等。
燃油系统的作用是将燃油输送到发动机燃烧室内进行燃烧，产生动力驱动车辆行驶。
7. 电气系统：电气系统是铁道车辆的重要组成部分，用于提供电力供应、控制和监测车辆各个部分的运行状态。
电气系统包括电源装置、电机、电缆、开关和控制器等。
电气系统的作用是提供动力和控制信号，实现车辆的正常运行和操作。
