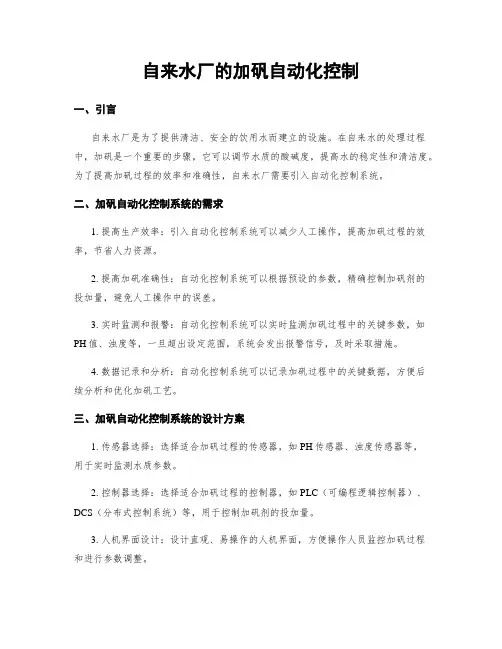

自来水厂的加矾自动化控制
自来水厂的加矾自动化控制一、引言自来水厂是为了提供清洁、安全的饮用水而建立的设施。
在自来水的处理过程中，加矾是一个重要的步骤，它可以调节水质的酸碱度，提高水的稳定性和清洁度。
为了提高加矾过程的效率和准确性，自来水厂需要引入自动化控制系统。
二、加矾自动化控制系统的需求1. 提高生产效率：引入自动化控制系统可以减少人工操作，提高加矾过程的效率，节省人力资源。
2. 提高加矾准确性：自动化控制系统可以根据预设的参数，精确控制加矾剂的投加量，避免人工操作中的误差。
3. 实时监测和报警：自动化控制系统可以实时监测加矾过程中的关键参数，如PH值、浊度等，一旦超出设定范围，系统会发出报警信号，及时采取措施。
4. 数据记录和分析：自动化控制系统可以记录加矾过程中的关键数据，方便后续分析和优化加矾工艺。
三、加矾自动化控制系统的设计方案1. 传感器选择：选择适合加矾过程的传感器，如PH传感器、浊度传感器等，用于实时监测水质参数。
2. 控制器选择：选择适合加矾过程的控制器，如PLC（可编程逻辑控制器）、DCS（分布式控制系统）等，用于控制加矾剂的投加量。
3. 人机界面设计：设计直观、易操作的人机界面，方便操作人员监控加矾过程和进行参数调整。
4. 控制策略设计：根据加矾过程的特点，设计合理的控制策略，包括PID控制、模糊控制等，以实现准确的加矾剂投加量控制。
5. 报警系统设计：设计报警系统，当关键参数超出设定范围时，及时发出声光报警信号，提醒操作人员采取措施。
6. 数据记录和分析系统设计：设计数据记录和分析系统，实时记录加矾过程中的关键数据，并进行数据分析，为优化加矾工艺提供依据。
四、加矾自动化控制系统的实施步骤1. 系统需求分析：与自来水厂合作方共同明确加矾自动化控制系统的需求，包括加矾剂种类、投加量范围、监测参数等。
2. 设计方案制定：根据需求分析，制定加矾自动化控制系统的设计方案，包括传感器选择、控制器选择、人机界面设计等。
加矾系统基本说明
技术领域本实用新型涉及自来水生产技术领域，特别是一种智能配矾系统。
背景技术常规的现代净水厂加矾工艺主要包括：絮凝剂的配置、投加、混合、反应、絮凝等。
系统主要由自动配矾系统、投加系统等部分构成。
混凝是净水系统中最重要的处理工艺,也是制水成本的主要组成部分,混凝剂的投加量是否准确直接影响到水处理的全过程，另外，药剂的消耗费用也是制水成本的主要组成部分，加药和沉淀工序的效果直接影响着最终的出厂水水质和处理成本。
目前国内水厂配矾方式大多为人工配矾，由原矾池，高位矾池，手动调节阀，水射器，电子钟和加药管路组成。
配矾以小计量池和电子钟为计量，原矾由泵和水射器加到高位矾池，再由化验室检测确定矾液浓度。
加矾则通常采用计量泵投药或者重力+手动调节阀投药。
人工配矾，该配矾方方式需值班人员时刻注意配加液位，防止溢矾，且对矾液浓度难以控制。
计量泵投药方式，以计量泵的频率和冲程作为矾流量控制的间接控制参数，部分由流动电流仪进行反馈控制。
加药量可以更具经验得到自动控制，但控制精度不高，而且对值班人员的观测水平和现场工作经验要求比较高，设备所需维护量相对较大。
同时据实际使用经验，流动电流仪反馈值在精度和稳定性方面有待提高，设备的故障率和维护工作较高；计量泵的频率和冲程与理论流量之间存在严重的非线性，当计量泵的隔膜劣化后，流量还将大大降低，危及生产安全。
重力+手动调节阀方式，通常配备相应的转子流量计作物投加量反馈，加药量可以精确控制。
但这种方式需要加药工作人员凭经验估算投矾量，并只能在现场手动操作，使得投矾人员工作量很大，要时刻关注源水流量、浊度变化来调节阀门，并容易产生人为失误。
投矾系统包括以下几部份基于人工神经网络进行前馈控制和基于模糊反馈控制的自来水混凝投矾自动化控制算法。
它包括：通过人工神经网络对投矾控制的过程参数进行学习，识别系统参数中间的内在对应关系，从而对芯的检测源水参数的控制值进行预测，然后通过模糊控制反馈的方法对预测值进行修正，最终得到一个符合需要的投矾控制量去控制计量泵工作，完成投矾控制的全过程。
加氯加矾系统操作手册新知识讲解
加氯加矾系统操作手册新目录第一章加矾系统操作说明 (3)1. 系统组成 (3)2. 操作说明 (4)2.1 液下泵 (4)2.2 计量泵 (4)2.3 搅拌 (6)第二章加氯系统操作说明 (7)1. 系统组成 (7)2. 操作说明 (8)2.1 切换控制箱 (8)2.2 手动阀 (9)2.3 真空调节器 (10)2.4 真空加氯机 (10)2.5 水射器 (11)第三章氯气吸收装置调试步骤 (12)1. 准备 (12)2. 试车 (12)第四章过滤反冲系统操作说明 (13)一、工艺布局 (13)1、滤池工艺设备： (14)2、反冲洗泵房工艺设备： (14)二、操作说明 (14)1、滤池 (14)2、空压机 (16)3、鼓风机及反冲泵 (16)第一章加矾系统操作说明1.系统组成本水厂加矾系统用的原料为高浓度液态矾，用槽罐车运到厂内加药间外的2个矾池，每个矾池配1台液下泵把浓矾抽到加药间的2个矾溶液池，每个矾溶液池配有水管进水稀释（配成10%的浓度）及由空压机来的气管搅拌。
配好的溶液由2台计量泵（一用一备）抽到原水投加点。
其工艺图如下：液下泵控制箱1期原水投加点加药控制柜PLC流量计止回阀阻尼缓冲器背压阀PLC柜安全阀ABS DN40配药池进矾进水DN50DN25液位计底阀电源1期原水投加点PLC柜后期泵预留计量泵DN25DN50后期泵预留空压机后期原水投加点预留搅拌气止回阀液位计储液池液下泵自来水球阀工艺图1-12.操作说明2.1 液下泵液下泵严禁空转及反转。
每台液下泵出口配有1个球阀及1个止回阀。
球阀平时常开，更换止回阀时关闭。
控制箱操作：控制箱柜面配有每台泵的“手动/0/自动”模式选择开关及“运行、停止、故障”指示灯，还配有手动运行时的“启动、停止”按钮。
（1）手动运行：把要运行的那台泵（对应矾池必须有矾液）的模式选择开关打到“手动”位置，按“启动”按钮开泵，运行时“运行”灯亮，故障时“故障”灯亮；按“停止”按钮停泵，停止时“停止”灯亮。
加氯加矾系统操作手册新知识讲解
加氯加矾系统操作手册新目录第一章加矾系统操作说明 (3)1. 系统组成 (3)2. 操作说明 (4)2.1 液下泵 (4)2.2 计量泵 (4)2.3 搅拌 (6)第二章加氯系统操作说明 (7)1. 系统组成 (7)2. 操作说明 (8)2.1 切换控制箱 (8)2.2 手动阀 (9)2.3 真空调节器 (10)2.4 真空加氯机 (10)2.5 水射器 (11)第三章氯气吸收装置调试步骤 (12)1. 准备 (12)2. 试车 (12)第四章过滤反冲系统操作说明 (13)一、工艺布局 (13)1、滤池工艺设备： (14)2、反冲洗泵房工艺设备： (14)二、操作说明 (14)1、滤池 (14)2、空压机 (16)3、鼓风机及反冲泵 (16)第一章加矾系统操作说明1.系统组成本水厂加矾系统用的原料为高浓度液态矾，用槽罐车运到厂内加药间外的2个矾池，每个矾池配1台液下泵把浓矾抽到加药间的2个矾溶液池，每个矾溶液池配有水管进水稀释（配成10%的浓度）及由空压机来的气管搅拌。
配好的溶液由2台计量泵（一用一备）抽到原水投加点。
其工艺图如下：液下泵控制箱1期原水投加点加药控制柜PLC流量计止回阀阻尼缓冲器背压阀PLC柜安全阀ABS DN40配药池进矾进水DN50DN25液位计底阀电源1期原水投加点PLC柜后期泵预留计量泵DN25DN50后期泵预留空压机后期原水投加点预留搅拌气止回阀液位计储液池液下泵自来水球阀工艺图1-12.操作说明2.1 液下泵液下泵严禁空转及反转。
每台液下泵出口配有1个球阀及1个止回阀。
球阀平时常开，更换止回阀时关闭。
控制箱操作：控制箱柜面配有每台泵的“手动/0/自动”模式选择开关及“运行、停止、故障”指示灯，还配有手动运行时的“启动、停止”按钮。
（1）手动运行：把要运行的那台泵（对应矾池必须有矾液）的模式选择开关打到“手动”位置，按“启动”按钮开泵，运行时“运行”灯亮，故障时“故障”灯亮；按“停止”按钮停泵，停止时“停止”灯亮。
水厂AI智能加药系统技术要求
项目需求一、概况近年来，随着供水行业信息化、智能化水平的不断提升，水厂运行逐渐形成智能化、智慧化的发展趋势。
药剂投加是水厂的核心环节，因此水厂药剂的智能精准投加是水厂智能化、高质量发展的主要方向之一。
目前，江苏省住建厅在《江苏省城市供水安全保障工作评价指标体系》和《江苏省城市供水安全保障工作评价细则》明确要求建立智能加药系统，来实现加药自动、智能化水平，保障供水安全。
水厂的加矾以前是建立在化验室小样试验基础上，根据水量和水质的变化，通过人工调节投加量的控制方式。
由于水厂实行多水源制，每天的原水水量时变化系数大，投加量主要依靠每天一次的小样试验结合经验来调控。
智能加药系统建设后，可根据不同情况，通过智能平台实行适时调整投加量来控制水质，实现药剂精准投加，达到保障水质和节能降耗目的。
综上所述，为提升水厂精益管理，保证供水考核达标，2023年已将水厂智能加药系统建设列入年度技改工作，拟先在城东水厂实施智能加矾系统改造项目。
二、智能加矾系统简介1、智能加矾模式与传统模式控制对比该系统主要由在线仪表（水下高清摄像机和在线浊度分析仪）、智能加矾模型预测控制（含PLC控制系统）和计量泵组成。
智能加矾系统是一种全自动化智能控制系统，它通过采集分析进水流量、原水水质、混凝剂投加量、混凝反应效果以及沉淀池出水水质等实时数据，并结合大量历史水质、水量等信息，快速建模，开展模型训练和测试，提前计算出合理的混凝剂投加量，并反馈给PLC控制系统调节计量泵投加量。
实现对沉淀池出水浊度多步超前调整，避免滞后性和强耦合性带来的投加误差，达到精准控制。
（如图1）图1 智能加矾系统控制流程图三、智能加矾系统改造方案1、水下高清摄像机配备在网格混凝反应池和平流沉淀池之间过渡区域（配水区中心处），分布式安装水下高清摄像机（每期东西侧各1台，共计6台）。
（如图2）通过水下高清摄像机，实时掌握混凝反应效果，为智能加矾系统提供信息支撑。
2、在线浊度分析仪配备二期和三期沉淀池出水浊度利用现有的在线浊度分析仪（每期东西侧各1台），一期东侧沉淀池出水利用现有的在线浊度分析仪，西侧沉淀池出水增加1台在线浊度分析仪。
