桶装水水厂工艺流程图和功能车间设备分布图
生产设备图示说明：
①纯水清洗泵规格型号：RS-11
②桶内消毒泵规格型号：ATS-12
③空气净化器规格型号：LY-2000
④风淋室规格型号：FLS-1A
⑤自动灌装机规格型号：EK-100
□1石英砂过滤罐规格型号：高1.9米直径0.54米□2活性炭过滤罐规格型号：高1.9米直径0.54米□3树脂软化罐规格型号：高1.9米直径0.54米□4水处理主机规格型号：RS-3000LPH
□5成品水罐规格型号：高2.3米，直径0.8米□6成品水罐规格型号：高2.3米，直径0.8米□7臭氧发生器规格型号：RQ-5G
□8管道清洗泵规格型号：GJS-750
☆紫外线杀菌灯规格型号：ZWS-30W
●消毒池规格型号：2.1×0.7×0.6
▲刷桶拔盖机规格型号：WBS-2
★原水罐规格型号：高1.5米直径1米
■瓶盖消毒桶规格型号：LYT-0.8
工艺流程图
图中带“※”符号的为关键控制点；
※（注4）
注1：使用WBS－2型刷桶拔盖机，每小时清洗刷桶200只。
注2：使用EK-100型自动灌装机，加二氧化氯消毒剂，杀灭大肠杆菌、化脓性球菌和致病性酵母等病毒等。
每小时消毒桶200只。
注3：使用JS-5G型臭氧发生器，浓度达到2mg/L时，即可将大肠杆菌、金黄色葡萄球菌、细菌的芽孢、黑曲霉、酵母等微生物杀死。
注4：使用0.8*0.5m 2*30W灯检箱，检查灌装封盖后桶中有无异物。
矿泉水厂总平面图
矿泉水厂总平面图
（平面图如看不清，请加我QQ：395772988我发大图给你）
注：设备配置是根据以上方案（从原水箱到最后的灌装冲瓶的顺序排列，此方案图从工艺流程，设备配置表的顺序都是相对应的）。
设备规格根据每小时5000瓶流水线而定做此表.
5T/H矿泉水设备配置表
时间：2009年01月05日
以上设备规格根据每小时5000瓶流水线而定做.（标准化配置）
专业性降低成本建议分析如下:
1．取消注塑机(注塑机是用来生产矿泉水瓶的，)注塑机投资是挺大的, 我也建议您暂时不用考虑，矿泉水瓶就外购就可以了。
2．如不用注塑机，吹瓶机就不需要了。
3．可以买一个打码机(价格1200元)来代替喷码机（因为喷码机很贵）。
打码机与喷码机的区别:其实效果差不多，喷码机在瓶子什么地方都可以喷上，而打码机只能在瓶子的商标上打印。
4. 矿泉水主机可以用个3T/H的，也能达到5000瓶(只是5T/H矿泉水主机的产水量要大点) 3T矿泉水主机的价格要便宜点,
以下是本人了解设备规格根据每小时5000瓶流水线而定最低报价表:(以下3T/H矿泉水设备也能生5000瓶)流水线，只是设备和价格作了调整）。
3T/H矿泉水设备配置表
最低报价矿泉水设备总价格为：140440.00元。
桶装水生产工艺与工位
自动灌装机
操作工1名
1、设备操作； 2、拔盖检查； 3、异常情况处置
操作工1名
1、设备操作； 2、压盖检查； 3、异常情况处置
操作工2名
1、设备操作； 2、成品灯检； 3、合格贴标。
操作工2名
1、成品堆放； 2、成品上货。
3
4
5
6
7
备注说明： 1、1号工位处的工作与其他工位非同时进行；待水处理完毕后可协助其他工位； 2、2号工位为返厂桶装水桶堆放处，平时不设员工；当生产工作量大时，此处应增加一名操作工，协助3号工位对 桶装水桶进行预处理； 3、当生产量小时，3号工位可兼4号工位，对拔盖机的拔盖情况进行检查； 4、工位实例只说明工位工作内容与兼职原则，不作为最终的定岗考核依据 5、A号工位与B号工位由一名化验员担任；A处对源水进行监测，B处对成品水的相关指标的达标情况进行检测。

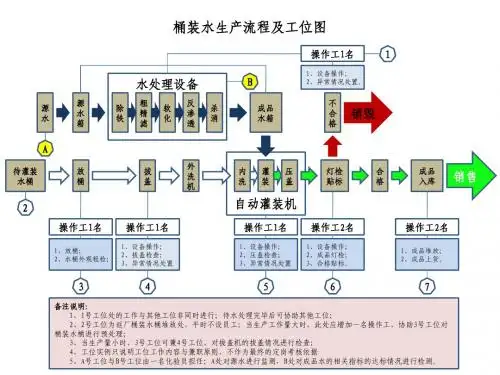

桶装水生产流程及工位图
操作工1名
1
水处理设备
源 水 源 水 箱 除 铁 粗 精 滤 软 化 反 渗 透 杀 消
B
成品 水箱
1、设备操作； 2、异常情况处置。
不 合 格
销毁
Aபைடு நூலகம்
待灌装 水桶 放 桶 拔 盖 外 洗 机 内 洗 灌 装 压 盖 灯检 贴标 合 格 成品 入库
销售
2
操作工1名
1、放桶； 2、水桶外观粗检；
桶装水水厂工艺流程图和功能车间设备分布图
生产设备图示说明：
①纯水清洗泵规格型号：RS-11
②桶内消毒泵规格型号：ATS-12
③空气净化器规格型号：LY-2000
④风淋室规格型号： FLS-1A
⑤自动灌装机规格型号：EK-100
□1石英砂过滤罐规格型号：高1.9米直径0.54米□2活性炭过滤罐规格型号：高1.9米直径0.54米□3树脂软化罐规格型号：高1.9米直径0.54米□4水处理主机规格型号：RS-3000LPH
□5成品水罐规格型号：高2.3米，直径0.8米□6成品水罐规格型号：高2.3米，直径0.8米□7臭氧发生器规格型号：RQ-5G
□8管道清洗泵规格型号：GJS-750
☆紫外线杀菌灯规格型号：ZWS-30W
●消毒池规格型号：××
▲刷桶拔盖机规格型号：WBS-2
★原水罐规格型号：高米直径1米
■瓶盖消毒桶规格型号：
工艺流程图
图中带“※”符号的为关键控制点；
※（注4）
注1：使用WBS－2型刷桶拔盖机，每小时清洗刷桶200只。
注2：使用EK-100型自动灌装机，加二氧化氯消毒剂，杀灭大肠杆菌、化脓性球菌和致病性酵母等病毒等。
每小时消毒桶200只。
注3：使用JS-5G型臭氧发生器，浓度达到2mg/L时，即可将大肠杆菌、金黄色葡萄球菌、细菌的芽孢、黑曲霉、酵母等微生物杀死。
注4：使用* 2*30W灯检箱，检查灌装封盖后桶中有无异物。
水厂工艺流程图
桶装水生产工艺流程

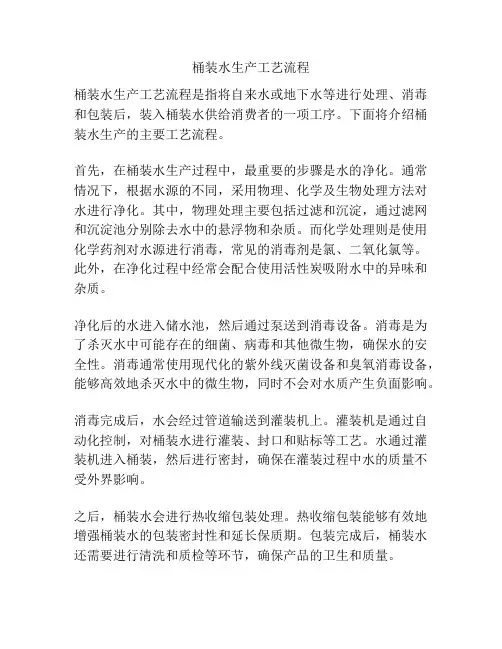

桶装水生产工艺流程桶装水生产工艺流程是指将自来水或地下水等进行处理、消毒和包装后，装入桶装水供给消费者的一项工序。
下面将介绍桶装水生产的主要工艺流程。
首先，在桶装水生产过程中，最重要的步骤是水的净化。
通常情况下，根据水源的不同，采用物理、化学及生物处理方法对水进行净化。
其中，物理处理主要包括过滤和沉淀，通过滤网和沉淀池分别除去水中的悬浮物和杂质。
而化学处理则是使用化学药剂对水源进行消毒，常见的消毒剂是氯、二氧化氯等。
此外，在净化过程中经常会配合使用活性炭吸附水中的异味和杂质。
净化后的水进入储水池，然后通过泵送到消毒设备。
消毒是为了杀灭水中可能存在的细菌、病毒和其他微生物，确保水的安全性。
消毒通常使用现代化的紫外线灭菌设备和臭氧消毒设备，能够高效地杀灭水中的微生物，同时不会对水质产生负面影响。
消毒完成后，水会经过管道输送到灌装机上。
灌装机是通过自动化控制，对桶装水进行灌装、封口和贴标等工艺。
水通过灌装机进入桶装，然后进行密封，确保在灌装过程中水的质量不受外界影响。
之后，桶装水会进行热收缩包装处理。
热收缩包装能够有效地增强桶装水的包装密封性和延长保质期。
包装完成后，桶装水还需要进行清洗和质检等环节，确保产品的卫生和质量。
最后，桶装水经过装车运输到销售点或超市供应给消费者。
在销售过程中，需要注意保持水的质量，如避免阳光暴晒、防潮等措施。
总的来说，桶装水生产工艺流程包括净化、消毒、灌装、包装和配送等环节。
这些步骤都是为了确保桶装水的安全、卫生和质量，在生产过程中要严格控制每个环节，确保产品符合相关的卫生标准和质量要求，以满足消费者对安全、健康饮用水的需求。
饮用山泉水和纯净水生产工艺流程图
18。9L灌装主机
QGF—300
300桶/h
4升直线灌装主机
JD2-2—2—1
500桶/h
电磁感应封口机
FL-2000
2000桶/h
工艺配方：饮用水100%.
＊＊**＊*＊＊有限公司
瓶（桶）装饮用山泉水生产工艺流程图
注:“※”为关键控制点。
关键设备技术参数：
序号
设备名称
规格型号
技术参数
1
超ห้องสมุดไป่ตู้过滤系统
RO-YB
5T/h
2
臭氧发生器
CFZY-50B
50g
文丘里
10T
10T/h
3
瓶盖消毒机
80cm*200cm
2000个/h
刷桶池
100cm＊100cm
350个/h
4
18.9L灌装主机
QGF-300
300桶/h
4升直线灌装主机
JD2—2—2-1
500桶/h
电磁感应封口机
FL-2000
2000桶/h
工艺配方：饮用水100％.
*＊**＊**＊有限公司
瓶（桶）装饮用纯净水生产工艺流程图
注：“※"为关键控制点.
关键设备技术参数：
序号
设备名称
规格型号
技术参数
1
反渗透过滤装置
RO—YB
6T/h
2
臭氧发生器
CFZY—50B
50g
文丘里
10T
10T/h
3
瓶盖消毒机
80cm*200cm
2000个/h
刷桶池
100cm*100cm
350个/h
桶装饮用水生产线设备工艺原理
桶装饮用水生产线设备工艺原理随着人们生活水平不断提高，桶装饮用水已经成为了一种非常常见的饮品。
而桶装饮用水生产线设备则是桶装饮用水生产过程中不可或缺的重要设备之一。
本文将介绍桶装饮用水生产线设备的工艺原理。
桶装饮用水生产线设备概述桶装饮用水生产线设备是一种针对桶装饮用水生产需求所专门开发的设备。
其工艺原理主要涉及水源处理、桶装水生产、桶洗消毒、桶装水灌装、桶装水封盖等环节。
桶装饮用水生产线设备主要由处理系统、灌装系统、水箱系统和输送系统等主要组成。
下面我们将分别介绍每个系统的工艺原理。
水源处理系统桶装饮用水的水源处理是整个生产线的基础。
在桶装饮用水生产中，通常使用的是天然水源或者经过处理的水源。
而水源处理系统则是用来处理这些水源的。
水源处理系统主要由过滤器、软水器、反渗透器、紫外线杀菌器等主要设备组成。
其对水源进行预处理，去除了水质中的杂质和杀菌等处理。
这样可以确保桶装饮用水的卫生安全和品质。
桶装水生产桶装饮用水生产的第一步是对桶进行生产。
桶装水生产主要由注塑机、冷却系统和喷涂机等设备组成。
注塑机主要用于从原材料中将桶进行注塑，以产生标准化的塑料桶。
而冷却系统则是将新生产好的桶进行快速冷却以确保桶的质量，并减少生产时间和提高效率。
喷涂机则是用于对产品进行印刷。
桶洗消毒桶装饮用水生产过程中，桶洗消毒是十分重要的一个步骤。
桶洗消毒主要通过对桶进行清洗、除菌和烘干等环节来确保桶装饮用水的品质。
桶洗消毒主要由清洗机、喷头、烘干箱等设备组成。
其通过高压水枪和洗涤剂将桶进行清洗。
然后利用紫外线杀菌设备对桶进行消毒。
最后，通过烘干箱对桶进行烘干，以保证桶的质量。
桶装水灌装桶装水灌装也是桶装饮用水生产线中非常重要的一个环节。
桶装水灌装主要是利用自动灌装机将预先消毒干净的桶进行灌装，并且控制灌装的流量，以确保灌装的准确性和精度。
自动灌装机具有自主检测和自动控制的功能，其具有非常高的灌装效率和稳定性。
同时，自动灌装机还可以对桶装水进行清洗或加热等操作。
桶装水自动生产线 plc
1 桶装水生产工艺流程介绍首先将自来水储存起来，经过纯净水制水机加工，加工好的纯净水，矿泉水或蒸馏水，经过臭氧杀菌后，储存在纯水箱内，将纯水箱用导管与灌装机合理连接。
将回收回来的空桶经过拔盖机进行拔该处理。
拔盖后的空桶进行冲刷，风干后的空桶放在灌装机传送带上分组装水，水被装满后经过压盖机封口，封口后的桶装水经人工在灯检处检查水内是否存在明显异物，合格无异物的桶装水套上塑料膜后经高温进行热收缩。
本次设计主要针对以下几部分1拔盖工序2冲洗工序3灌装工序4压盖工序5热膜收缩机工序。
其中，拔盖工序、灌装工序、压盖工序，分别用PLC松下FP1—C16、松下FP1—C24、松下FP1—C16。
冲洗工序、热膜收缩机工序为简单的电路设计。
空气压缩机臭氧杀菌图1 桶装水生产工艺流程图2 桶装水生产线所选器件2.1 PLC选择PLC机型选择的基本原则是，在功能满足要求的前提下，选择可靠、维护使用方便以及性能价格比的优化机型。
根据I/O口多少本设计选用：拔盖工序松下FP1—C16灌装工序松下FP1—C24压盖工序松下FP1—C16。
2.1 自动空气开关自动空气开关的特点，自动空气开关具有操作安全、使用方便、工作可靠、安装简单，动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业、住宅等方面获得广泛应用。
本次设计选用梅兰日空气开关梅兰日兰断路器C65—4P16A 。
2.2 交流接触器交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
本次设计选用CJ10--20的接触器，三相，电压380伏，电流20安。
2.3 热继电器热继电器常用来对电动机进行过载保护。
电动机在运行过程中，如长期过载、频繁启动、欠压运行、断相运行等均会使电动机的电流超过额定值。
若过电流的数值不足以使电路中的熔断器熔断，电动机绕组就会因过电流而导致发热，影响电动机的寿命，甚至烧毁电动机。
纯净水工艺流程图及厂区周围环境平面图厂区平面 图功能间布置图设备布局图 水
纯净水工艺流程图及厂区周围环境平面图厂区平面图功能间布置图设备布局图
水1
纯净水生产工艺流程
△5 △5
△1
注：带“△”的为关键工序。
△1为反渗透工序，分为一级、二级两级反渗透，设备CY-1型一级反渗透一套，CY-2型二级反渗透一套，一级反渗透浓压0.75MPa，二级反渗透浓压0.7 MPa,一级纯流10t/h，二级纯流4-5t/h，一级进压0.85MPa，二级进压0.8MPa。
△2为杀菌工序，90-AB型臭氧发生器二台，CY-Q-450气水混合塔一台，工作电压V=220V，A≥0.5A。
△3为灌装封盖工序CY-9-5000型三合一灌装机一台（QGF-120G大桶灌装机一台），灌装室内密闭，盖勿污染，送盖压力0.4 MPa。
△4为瓶盖的清洗消毒工序，设备ZTP180型消毒柜两个，用臭氧水逐个清洗后放消毒柜中15min消毒。
△5为管道设备的反冲洗消毒工序，CDL16-4加压泵一台，过滤器反冲洗30min，反渗透装置开机自动反洗30min后工作。
离线消毒装置一套，用2%食品级双氧水对管道设备浸泡20min。
管道设备由操作人员按《设备管理制度》进行维护保养。
桶装饮用纯净水生产过程控制程序
桶装饮用纯净水生产过程控制程序1.目的保证直接影响产品质量的生产过程在受控状态下进行，以确保最终产品满足国家标准和用户要求。
2.适用范围3.3.13.23.34.4.1再生4.24.2.2生产过程4.2.2.1严格按照R.O逆渗透制水设备操作程序，按步骤操作，并详细记录《纯水站运行数据记录》中的各项技术参数。
4.2.2.2开启臭氧发生器，向纯水箱中充加臭氧，利用循环泵使臭氧与纯水充分混溶，达到有效的杀菌效果。
4.2.2.3将空桶在水桶预处理间一次清洗水池中，内外壁作预处理。
4.2.2.4将作预处理后的空桶在清洗车间用洗桶机再清洗一遍。
4.2.2.5灌装、消毒、封盖，使用专用灌装设备，严禁操作人员直接接触灌装瓶、瓶盖等，同时严格按下列步骤进行：4.2.2.5.1穿戴工作鞋、工作服、工作帽、口罩，按照工序操作。
4.2.2.5.2灯检时，细观察水桶内部水质情况，只准有微小气泡，不准有其它杂质。
4.2.2.5.3贮存、灌装成品放置成品车间。
4.2.2.5.4在贮存过程中，定期紫外线照射，杀灭空气中的各种有害细菌。
4.3纯净水生产作业指导书4.3.14.3.24.3.2.1先将收回的空桶外表人工预清洗（特别是油污等不易冲洗掉的物质，必须人工清洗）。
4.3.2.2灌装车间在灌装前至少用紫外线灯消毒30分钟。
当环境温度超过28℃时，开启空调使灌装车间温度在23~25℃。
4.3.2.3按自动灌装机操作程序操作自动灌装机，正常运行状态时上空桶1人，内部操作1人（责任心强，有上岗证），成品出口1人及时搬动成品水桶。
4.3.2.4自动灌装机消毒液保证有效使用（一日内加药两次）。
4.3.3工作纪律4.3.3.1无上岗证、健康证不得进入制水及灌装车间操作。
4.3.3.2酒后不允许开启制水、灌装等设备。
4.3.3.3未经上级允许非本工作人员不得进入制水车间。
4.4纯净水生产过程关键控制点4.4.1原水预处理的关键质量控制和监测分析：原水预处理过程包括：自来水→砂滤器→炭滤器→软水器，其目的是去除4.4.24.4.3监测：建立良好的管理制度，定期对工作人员进行体检，以确保工作人员个人卫生合格。
