眼球结构图 (2)
《人眼构造》PPT课件
Y10 Y11 Y12 Y13 Y20 Y21 Y22 Y23
U10 U11 U12 U13 U20 U21 U22 U23
U10 U11 U20 U21
V10 V11 V12 V13
V20 V21 V22 V23
4:4:4
每条扫描线每4个连 续的采样点取4个Y、 4个Cr、4个Cb样本, 每一个像素用3个样 本表示。 不是子采样格式
视 觉
的视觉信息，经视神经传送到大脑。
基• 视路是指从视网膜接受视信息到大脑视
础 皮层形成视觉的整个神经冲动传递的路径。
知
识4.
眼附属器
眼附属器包括眼睑、结膜、泪器、眼外肌和眼
眶。
聚精 会神 地盯 着中 央的 十字 看， 你会 发现？
动画
第
人眼的成像过程
二
章 • 人眼的成像过程：
视 • 光线→角膜→前室水状液→瞳孔→水晶体→后室玻璃体→成像于视网膜
dS.cos d.dS.cos
(cd / m2，坎德拉/平方米，尼特）
该亮度是客观亮度，和观察的角度无关。
亮度
第 二 章 视 觉 基 础 知 识
第
2.3色度学
二
章 1．彩色视觉
视 • 明视觉过程；暗视觉过程。
觉 • 彩色三要素：明亮度、色调和饱和度。
基
础
知 识
明亮度：彩色光引起的人眼对明暗程度的
3.亮色表示法
觉 基 础 知 识
Y 0.299
U
0.1687
V 0.5
0.587 0.114 R 0.3313 0.5 G 0.4187 0.0813B
Y 0.3 0.6 0.1 R Y 0.3R 0.6G 0.1B
眼球结构
视觉器官（visual organ）包括眼球、视路和附属器三部分。
第一节 眼球成人的眼球（eye ball）近似球形。
其前后径约24mm，垂直径约23mm，水平径约23.5mm。
眼球前面顶点称为前极，后面顶点称为后极。
在前后极之间绕眼球一周称赤道。
眼球位于眼眶的前半部，借筋膜与眶壁、周围脂肪、结缔组织和眼肌等包绕以维持其正常位置，减少眼球的震动。
眼球前面的角膜和部份巩膜暴露在眼眶之外，眼球前面有上下眼睑保护。
眼球由眼球壁和眼内容物组成（图1-1，1-2）。
图1-1 眼球立体剖面图1-2 眼球解剖图一、眼球壁（一）外层，纤维膜 （fibrous tunic ）为眼球的最外层，由坚韧致密的纤维组织构成。
前1/6为透明的角膜，后5/6为瓷白色不透明的巩膜。
两者结合处称角巩膜缘。
眼球的外层具有保护眼球内部组织、维持眼球形状的作用，透明角膜还有屈光作用。
1．角膜（cornea）：位于眼球正前方，略呈横椭圆形，稍向前突出。
横径为11.5--12cm ，垂直径约为10.5--11mm。
周边厚度约为1mm ,中央稍薄约为0.6mm。
其前表面的曲率半径为7.8mm,后表面为6.8mm。
组织学上，角膜由外向内分为五层（图1-3）。
（1）上皮细胞层：由复层鳞状上皮构成，有5--6层细胞。
在角膜缘处与球结膜上皮细胞相连。
此层对细菌有较强的抵抗力，再生能力强，损伤后修复较快，且不留瘢痕。
（2）前弹力层（Bowman`s membrane）：是一层均匀无结构的透明薄膜，损伤后不能再生。
（3）基质层（实质层）：占角膜全厚90%以上。
约由200层排列整齐的纤维薄板构成。
板层间互相交错排列，与角膜表面平行，极有规则，具有相同的屈光指数。
板层由胶原纤维构成，其间有固定细胞和少数游走细胞，以及丰富的透明质酸和一定含量的粘多糖。
基质层延伸至周围的巩膜组织中。
此层损伤后不能完全再生，而由不透明的瘢痕组织所代替。
（4）后弹力层（Descemet`s membrane）：系一层富有弹性的透明薄膜，坚韧、抵抗力较强，损伤后可迅速再生。

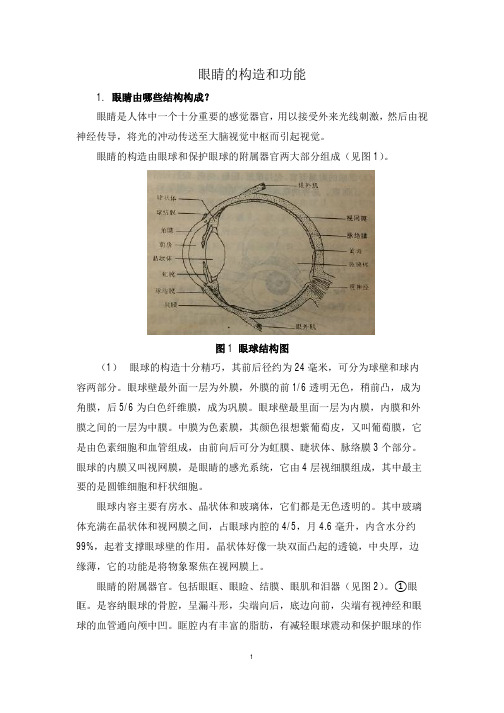

1眼睛的构成
眼睛的构造和功能1.眼睛由哪些结构构成？眼睛是人体中一个十分重要的感觉器官，用以接受外来光线刺激，然后由视神经传导，将光的冲动传送至大脑视觉中枢而引起视觉。
眼睛的构造由眼球和保护眼球的附属器官两大部分组成（见图1）。
图1 眼球结构图（1）眼球的构造十分精巧，其前后径约为24毫米，可分为球壁和球内容两部分。
眼球壁最外面一层为外膜，外膜的前1/6透明无色，稍前凸，成为角膜，后5/6为白色纤维膜，成为巩膜。
眼球壁最里面一层为内膜，内膜和外膜之间的一层为中膜。
中膜为色素膜，其颜色很想紫葡萄皮，又叫葡萄膜，它是由色素细胞和血管组成，由前向后可分为虹膜、睫状体、脉络膜3个部分。
眼球的内膜又叫视网膜，是眼睛的感光系统，它由4层视细膜组成，其中最主要的是圆锥细胞和杆状细胞。
眼球内容主要有房水、晶状体和玻璃体，它们都是无色透明的。
其中玻璃体充满在晶状体和视网膜之间，占眼球内腔的4/5，月4.6毫升，内含水分约99%，起着支撑眼球壁的作用。
晶状体好像一块双面凸起的透镜，中央厚，边缘薄，它的功能是将物象聚焦在视网膜上。
眼睛的附属器官。
包括眼眶、眼睑、结膜、眼肌和泪器（见图2）。
①眼眶。
是容纳眼球的骨腔，呈漏斗形，尖端向后，底边向前，尖端有视神经和眼球的血管通向颅中凹。
眶腔内有丰富的脂肪，有减轻眼球震动和保护眼球的作用。
②眼睑。
俗称眼皮，上下眼睑内外侧连接处叫内眼角和外眼角。
眼睑的最外层是皮肤，皮肤的下面有皮下疏松结缔组织、肌层以及形似软骨的睑板，里面埋藏着许多皮脂腺成为睑板腺。
③结膜。
是一层透明的薄膜，分为睑结膜和球结膜，分别覆盖在睑板和巩膜的表面，结膜有润滑眼球和保护眼球的作用。
④眼肌。
眼球共有六条眼外肌，分别为内外上下直肌和上下斜肌。
眼球靠这些肌肉维持九个方向的正常转动。
⑤泪器。
包括泪腺和泪道，泪腺位于眼眶外上方泪腺窝内，形式扁桃。
泪道又可分为泪点、泪小管、泪总管、泪囊和鼻泪管。
图2 眼的附属器官。
眼球结构详解
脉络膜内有大量的色素细胞有暗室作用和调节作用 神经支配；神精纤维来自睫状神经节的睫状后短 四 视网膜；外 层色素上皮层，面向脉络膜，内层神经感觉部视网膜面向玻璃体。 视神经乳头部；视网膜神经纤维走向筛状钣集中穿出 眼球的部位。除视神经纤维本身结构外，其他视网膜层次都不存在。 所以全无感觉功能，查视野表现为生理盲点。由于乳头含有丰富的 毛细血管，故呈淡红色，通过明显界线与周围视网膜部分隔开来. 黄斑部：视网膜中央部直径1到3毫米，距离视网膜内侧3到4毫米，稍 偏下方，为眼球后极位置相吻合。一般有黄色色素沉着，故名黄斑。 但血色掩盖下一般不显著。黄斑部神经节细胞集中的地方，黄斑区 发出至视神经乳头的神经纤维，几乎等于视神经所包含的全部纤维 半数，这完全是为保证黄斑区高度生理学需要而存在的特殊解刨学 的情况。视神经纤维至黄斑区周围发出，程度不同的弧形图形到达 视乳头，自黄斑区内颞侧出发的纤维束，急剧弯曲，朝向视神经乳 头的颞侧摄入。
眼球结构
沈玉珍
1.外层｛
角 膜
巩膜
2.中层 {
虹膜ቤተ መጻሕፍቲ ባይዱ
睫状体
脉络膜
3.内层:视网膜
眼内腔：前房 后房 玻璃体腔
眼内容物｛
晶状体 玻璃体
一眼球壁：角膜；眼前段1/6，圆 形，无血管，直径1.1mm，中 央0.5~0.7mm。
组织上五个层； 泪膜层，上皮层， 前弹力层，基质层，后弹力层， 内皮层。血液供应是角膜缘血管 网。神经支配是三叉神经的鼻睫 神经的分支。
• （二）后房 • 前面为虹膜，后侧围睫状韧带，内侧为 晶状体赤道部，外侧为睫状凸，放水量0.06 毫升。房水由睫状突分泌出来进入后房， 瞳孔，前房。
• （三）玻璃体腔 • 这一空间大部分被视网膜包围，前侧有睫 状韧带，睫状体及晶体背面容纳玻璃体， 总量是4.5毫升。
眼睛 (2)
不走路看书。
不躺卧看书。
不在光线暗的地方看书。
不在直射的强光下看书。
五、课堂小结
角膜 虹膜 瞳孔 读写姿势要 正确 不在直射的 强光下看书 不在光线 暗的地方 看书 不躺卧看书 要定期检查视力， 认真做好眼操 不走路看书
眼 睛
晶状体 玻璃体
三 要
用眼1小时后 要休息
四 不 看
视网膜
脉络膜 巩膜 视神经
六、课后练习
远视矫正
远视眼
正常眼
近视矫正
近视眼
1、在眼球的结构中，能改变曲度使人可看清远近不 同的物体的是（ C ） A、角膜 B、瞳孔 C 、晶状体 D、玻璃体 2、眼球内具有感光细胞的结构是（ D ） A、角膜 B、巩膜 C、脉络膜 D、视网膜 3、矫正近视眼佩戴的镜片是（ A、平面镜 B、凹透镜 C、凸透镜 D、凹面镜 B ）
角膜 巩膜
外膜
脉络膜 虹膜
中膜
眼球壁
眼睛
视网膜
内膜
晶状体
玻璃体
内容物
观察与思考
镜头 （调节物距）
（感光） 胶卷 （控制光线） 光圈
观察人眼球结构和照相机结构示意图 讨论： 2、眼球的晶状体、瞳孔和视网膜分别相当于照相机 1、照相机的成像原理是什么？在拍照时，镜头、光 的什么结构？ 圈和胶卷分别起什么作用？
远 视 眼 晶状体曲度过小或眼 球前后径过短使物像 落在.swf
预防近视要做到三要：
看书、看电视或使 读写姿势要正确，眼 用电脑1小时后要休 与书的距离要在33 息一下，要远眺几 厘米左右。 分钟。 要定期检查视力，认真做眼保健操。
预防近视还要做到四不看：
4、外界物体发射过来的光线，依次经过 （ C ）到达视网膜。 A、瞳孔、角膜、晶状体、玻璃体 B、瞳孔、角膜、玻璃体、晶状体 C、角膜、瞳孔、晶状体、玻璃体 D、角膜、瞳孔、玻璃体、晶状体 5、眼球中具有折光作用的结构是（ B ） A、角膜 B、晶状体 C、巩膜 D、虹膜
眼的解剖
眼眶骨壁的出入通道
视神经孔和视神经管 (optic foramea and iptic canal)
眶上裂 (inferior orbital fissure)
眶下裂 (inferior orbital fissure)
眼眶孔、裂的神经和血管
眼上静脉
泪腺神经 额神经
滑车神经 动眼神经
外展神经 鼻睫状神经
与角膜内皮细胞相延续
由成纤维细胞和黑色素细胞构成,无血管 由疏松结缔组织构成,有血管、神经、 色素细胞及瞳孔括约肌 含黑色素,前部分化出瞳孔开大肌
与睫状体、视网膜的内界膜相延续
睫状体
睫状体平坦部 睫状冠
睫状肌松弛 睫状肌收缩
晶状体悬韧带
睫状突
眼球矢状面
眼球正面观
睫状体组织结构
睫状体由外向内分为五层
巩膜
巩膜及邻近的角膜结构
视盘
筛板 视神经
巩膜
黄斑中心凹
巩膜
巩膜自外向内分为三层
巩膜外层
疏松结缔组织和弹力纤维构成,血管丰富
（episclera）
巩膜实质层
由致密的纤维组织构成,血管甚少
（substantia propria sclera）
棕黑层
有弹力纤维和色素细胞
（lamina fusca）
角巩膜缘
瞳孔缩小 调节增强 集合现象
二、眼眶及眼附属器
● 眼睑 (eyelids) ● 结膜 (conjunctiva) ● 泪器 (lacrimal gland) ● 眼外肌 (extraocular muscles) ● 眼眶 (orbit)
眼睑
正常眼睑位置及形态
睑板腺开口 皮肤黏膜交界处
睑板腺
眼球,耳结构示意图及练习带答案
眼球,耳结构示意图及练习带答案识图回答:(1)人眼球结构中的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，视网膜相当于胶卷((2)外界物体反射来的光线，依次经过角膜、瞳孔、晶状体和玻璃体，并经过等的折射，最终落在视网膜上，形成一个物像(物像信息通过视神经传给大脑的一定区域，人就产生了视觉((3)如果长期不注意用眼卫生，使晶状体的凸度增大，形成的物像就会落在视网的前方，造成近视眼(，1，填写结构名称:[3]______;[5]______,，2，相当于照相机镜头的结构是______,，填标号，，3，物像只有落到[7]______上,人才能清晰地看到所要观察的物体,，4，近视眼可以通过佩戴______透镜加以矫正,，5，决定不同人种眼球颜色不同的结构是______,，1，角膜;巩膜;，2，4;，3，视网膜;，4，凹;，5，虹膜,(1)填出图中各部分名称((2)通常被称为“黑眼珠”的结构是虹膜 (它的中央有一个小孔叫瞳孔可以调节进入眼球光线的强弱，在强光下会变小，在暗光下会变大 ( (3)若看书看电视或用电脑时间过长，晶状体的调节负担过重，不能恢复原状，甚至眼球的前后径过长，致使远处物体折射所形成的物像落到了视网膜的前方，形成近视，可以戴凹透镜加以纠正((4)结构巩膜人们通常称它为“白眼球”((5)你能看到远处有一座楼房，是因为反射的光线形成的物像落在视网膜上，这个信息通过视神经传给大脑的一定区域而形成视觉((6)预防近视要做到三要和四不看 ((7)眼球的各部分结构中，相当于照相机镜头的是晶状体 ;相当于照相机光圈的是瞳孔 ;相当于照相机暗箱的是脉络膜 ;相当于照相机胶卷的是视网膜保护耳和听觉为了保护耳和听觉,除了减少和消除噪声外,平时还应当注意做到:，1，不要用尖锐的东西挖耳朵,以免戳伤外耳道或鼓膜。
，2，遇到巨大声响时,迅速张口,使咽鼓管张开,或闭嘴、堵耳,以保持鼓膜两侧大气压力平衡。
，3，鼻咽部有炎症时,要及时治疗,避免引起中耳炎。
《眼球的结构与功能》课件
适当休息，每隔20-30分钟休息一下眼睛，远离电子屏幕，眺望远 处，缓解眼部疲劳。
调整屏幕亮度与对比度
根据环境光线调整屏幕亮度与对比度，使屏幕光线柔和、不刺眼。
科学合理地使用电子产品
1 2
遵循“20-20-20”法则
每隔20分钟，将目光转向20英尺（约6米）远的 物体，持续注视20秒。
《眼球的结构与 功能》ppt课件
目录
• 眼球的解剖结构 • 眼球的功能 • 眼球的疾病与治疗 • 眼球的保健与护理 • 眼球的未来发展与展望
01
眼球的解剖结构
眼球壁的构成
01
02
03
前层
由角膜和巩膜组成，角膜 透明，有屈光作用，巩膜 白色，保护眼球内部结构 。
中层
由虹膜、睫状体和脉络膜 组成，富含血管和色素细 胞，为眼球提供营养。
包括泪腺和泪道，分泌泪液并排出， 保持眼球湿润和清洁。
结膜
覆盖在眼睑内面和眼球表面的薄膜， 具有分泌和润滑作用。
02
眼球的功能
视觉的形成
视觉的形成过程
光线通过角膜、晶状体等结构， 在视网膜上形成倒置的图像，大 脑皮层对图像进行处理，形成清 晰的视觉。
视觉的重要性
视觉是人类感知外界的主要方式 ，对于生存、学习和工作都至关 重要。
ቤተ መጻሕፍቲ ባይዱ
03
眼球的疾病与治疗
常见的眼球疾病
青光眼
眼内压升高导致的 视神经损伤。
结膜炎
眼部炎症，常见症 状包括红肿、流泪 和视力模糊。
白内障
晶状体浑浊导致的 视力下降。
视网膜脱离
视网膜与眼球壁分 离，导致视力丧失 。
角膜炎
角膜炎症，可能导 致视力下降和疼痛 。
眼睛结构详细图解
虹膜部：贴于虹膜的内面
无感光细胞，故又 睫状体部：贴于睫状体的内面 称视网膜盲部 视部：贴附于脉络膜内面，是感光的部分。
Dept. of Neurobiology & Anatomy, Nantong University
外层：色素层，含大量色素的 单层上皮组成。
内层：神经层，含感光细胞和 多种神经细胞。 感光细胞： 视 锥 细 胞 ： 视网 膜 的 中央 部，感受强光和颜色； 视 杆 细 胞 ： 视网 膜 的 周边 部，感受弱光。 双极细胞：感光细胞内面，将 感光细胞的神经冲动传导至最 内层的节细胞。 节细胞：最内层，轴突向眼 球后端汇集并穿过脉络膜和巩 膜，构成视神经。 Dept. of Neurobiology & Anatomy, Nantong University
㈡ 中膜(血管膜)
外膜的深面，富 含血管和色素细胞， 棕黑色，又称色素 膜或血管膜。
由前向后分为虹 膜、睫状体和脉络 膜三部分。
Dept. of Neurobiology & Anatomy, Nantong University
1．虹膜
最前部 、冠状位 的圆盘状薄膜。 瞳孔
Dept. of Neurobiology & Anatomy, Nantong University
㈡晶状体
位置：虹膜后方、玻璃体前方。
形态：富有弹性，无色透明的双凸透镜状。无血管 和神经。前面较平坦，后面曲度较大。周缘借睫状小 带连于睫状突。
晶状体核：晶状体中央部较硬的部分。 晶状体皮质：核周围较软的部分。 晶状体囊：晶状体皮质表面包有高弹性的被膜。 Dept. of Neurobiology & Anatomy, Nantong University
眼球解剖结构
与屈光角膜手术相关的眼解剖知识
一、大体解剖图
一、角膜的组织结构
角膜是一透明无血管的组织，中央3mm光 学区基本是球形，曲率半径7.5~8.0mm，水 平直径11.5mm（11~12mm），垂直径10.6 （9~11mm）。超声测厚中央厚度为 0.52mm，周边可达0.7mm。
伤口愈合反应。与成纤维细胞相互转化， 合成胶原蛋白、基质Ⅲ和Ⅲ型胶原，并有收 缩功能，是haze的成因之一。
（四）后弹力层：厚约8~12ųm，由纤维连 接蛋白和胶原组成，有对抗眼内压力的作 用，支撑角膜，对外伤或炎症由抵抗力，在 病理情况下可以脱离。
（五）内皮细胞层：角膜后表面的单层细 胞，六边形，出生时大约3500/mm2，随年 龄增加细胞密度递减。内皮细胞是保持角膜 水化和透明的关键，低于800/mm2角膜失代 偿可引起角膜水肿。
角膜的超微结构
胶原纤维，直径22.5~35nm，每条纤维之间 的距离是相等的，其间充满了蛋白多糖。
准分子激光手术切除或切断前基质，对角 膜生物力学的影响，应该给与重视。
同步辐射X射线显示每个人的角膜结构均 不相同，如同指纹一样。正因为有这样的差 异，可能在一定程度上可以解释为什么某些 患者LASIK或PRK术前各项检查正常，而术 后发生角膜膨隆。
（二）前弹力层：厚约12ųm，由无细胞结 构的胶原纤维组成，主要成分是Ⅰ、Ⅲ、Ⅴ 型胶原和蛋白多糖。前弹力层的功能是维持 上皮正常结构，并且是一重要屏障，限制肿 瘤和病原体进入。
损伤后不能再生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
眼球结构图
眼球结构图如下：
1. 巩膜：眼球的外层，白色的，保护眼球。
2. 虹膜：位于角膜和晶状体之间，具有色素，决定眼睛的颜色。
3. 瞳孔：位于虹膜中央，是允许光线进入眼球的开口，通过调节大小来控制进入眼球的光量。
4. 脉络膜：位于巩膜的内层，富含血管，为眼球提供氧气和养分。
5. 三层眼球壁：分别是巩膜（外层）、脉络膜（中层）和视网膜（内层）。
6. 角膜：位于眼球前部，是眼球的透明外层，起到聚光作用。
7. 晶状体：位于眼球内部，可调节光线的折射，使眼睛能够看清近处和远处的物体。
8. 玻璃体：填充在晶状体和视网膜之间的透明胶状物质，
形状类似球状，起到维持眼球形状的作用。
9. 视网膜：位于眼球内部，包含感光细胞，接收光线信号
并转化为神经信号，传递给大脑，使我们能够看到物体。
10. 黄斑：视网膜的中央区域，包含最密集的感光细胞，负责清晰的中央视力。
11. 視神經：将视网膜传递的光信号转发至大脑的神经。
12. 松果体：位于大脑的底部，负责控制日夜节律和调节睡眠。
13. 眼外肌：位于眼球表面的肌肉，控制眼球的运动和转动。
