城市轨道交通互联互通CBTC系统研讨
城市轨道交通互联互通CBTC系统研讨
【摘要】目前我国各城市轨道交通由单一线路向网络线网发展，越来越多的城市开展轨道交通的建设及城市轨道交通运营中单线运营存在的问题日益显著，网络化运营是适应城市轨道交通建设发展的新趋势，也是城市轨道交通必然要经历的新阶段。
本文从城市轨道交通的发展趋势着手，分析城市轨道交通互联互通CBTC系统的目的，阐述设计原则，提出构成城市轨道交通CBTC系统几大子系统的初步构想。
【关键词】城市轨道交通CBTC 互联互通
目前在国内，网络化运营理念尚未广泛运用于城市轨道交通建设与运营。
随着城市轨道交通线网络规模的增大、城市发展和居民出行要求的提高，单一交通模式已不能满足乘客多样化的出行需要，网络化运营是适应乘客各种出行需要的必然趋势。
本文重点针对轨道交通互联互通CBTC系统的目的、系统构成、系统设计等方面提出设想，期望对实现互联互通提供相关依据。
1 城市轨道交通互联互通的目的
实现不同线路的轨道、车辆、供电、信号、通信、屏蔽门及运营组织等相互兼容，从而节约资源、降低成本、提高
资源使用效率和服务质量。
对乘客来说是方便快捷；对运营单位来说是提高车辆及设备的运营效率，降低维护成本；对工程建设管理方来说是提高资金使用效率、减少投资。
以互联互通的理念，平衡好近、中、远期，线路和路网，线网和周边资源，轨道和航空、铁路、地面公交等多方关系，建设绿色、科技、人文的城市轨道交通网络运营体系。
2 互联互通CBTC系统设计的原则
CBTC系统是利用高精度的列车定位，双向连续、大容量的车地数据通信，以及车载、地面的安全功能处理，实现的一种连续自动的列车运行控制系统，目前各大城市都存在着不同厂商的列车运行控制系统，要实现互联互通难度比较大，为了在未来实现多条线网的互联互通，必须对既有线路部分系统进行改造，新线建设从设计上提出统一的需求。
（1）规范不同厂商之间数据传输的接口协议。
（2）相
同系统不同厂家间的兼容性。
（3）各条线路同类各子系统间交换的数据信息必须一致，线路数据库必须能被所有厂商子系统识别。
（4）规范各类设备类型、控制模式、接口开放程度、互联互通程度，以及工程中如何验证、设计和规划等系列问题。
3 互联互通CBTC系统构成
为实现城市轨道交通互联互通，将互联互通CBTC系统
划分为几大模块。
具体如下图1所示。
图1 互联互通CBTC系统构成图
3.1 互联互通线路系统
线路是实现互联互通的先决条件，采用理论分析和例案分析相结合的方法，分析研究城市轨道交通网络化运营的基本内涵及其实现方式，提出互联互通的先决条件，同时提出线路互联互通的实施条件，一条线路要满足不同结构形式的列车的运行。
做好列车运行线路分析（如线路运行速度、曲线半径、坡度等参数）。
3.2 互联互通车辆系统
首先从地区气候特征出发，提出车辆适应本地区气候和地理环境的条件，通过研究分析车辆定距和车辆轴距在通过最小半径时对轮缘磨耗的影响，提高列车通过最小曲线半径线路的能力，通过线路的曲线半径、坡度、限界要求，折返能力、环境保护、节能减排、故障运行和救援能力、供电方式（接触网或三轨）等方面进行理论研究和技术分析，给车辆制造提供合理的技术参数。
3.3 互联互通信号系统
城市轨道交通的互联互通中信号系统是能否实现互联互通的关键因素，需要确保列车安全高效运行的前提下，实现不同厂商的同一制式信号设备互联互通，整个信号系统包括CBTC地面设备和车载设备，地面设备和车载设备通过数据通信网络连接起来，构成系统的核心。
为实现系统的互联
互通，将CBTC每个主要功能分配到不同的子系统中。
开展列车速度防护车地接口安全研究、列车间隔防护接口安全研究、列车安全管理车地接口安全研究、车地通信安全通信协议研究，统一应答器报文、统一车地通信协议格式、统一车载电子地图等，按照先易后难、先点式后连续的方式，分级实现信号系统互联互通功能。
3.4 互联互通供电系统
目前城市轨道交通运行线路中，主要采用接触网或三轨的供电方式给列车供电，要实现轨道交通的互联互通，就必须采用相同制式的供电方式，要求在设计阶段提前做好互联互通的相关设计工作，设计相同的供电模式，不同线路的供电情况可以通过综合监控平台集中到控制中心，由控制中心实现统一调度管理。
3.5 互通互通通信系统
通信系统是实现列车安全运行的安全保障，需要构建全网通信系统、中心数据库，制定专用的通信频段，统一接口协议和传输模式，建立网络化通信系统，实现车地通信、无线通信，能够在不通线路间自由转换和接收。
3.6 互联互通调度系统
调度系统是实现互联互通的大脑，通过模拟跨线运行、越线运营组织方案进行分析和研究，提出互联互通调度系统的前提条件，建立调度中心网络数据库、建立中心监控平台、
建立中心ATS平台、建立中心调度平台、建立中心电调平台，实现各网线由中心统一调度管理，轨道交通线网调度指挥系统应具有可拓展性、开放性和可靠性特征，轨道交通线网调度指挥系统应具有三级实时控制和三层指挥管理的运营体制。
4 结语
随着城市轨道交通网络化的不断发展，互联互通将是未来城市轨道发展趋势，上述仅从系统机构面对互联互通提出要求和设想，要真正实现城市轨道交通互联互通还任重道远。
城市轨道交通CBTC系统关键技术探讨
城市轨道交通CBTC系统关键技术探讨作为CBTC系统的关键技术，其研究与发展对城市轨道交通系统的安全性、便捷性和效率等方面具有重要意义。
本文将对CBTC系统的关键技术进行探讨，包括无线通信技术、数据处理与传输技术、位置识别技术等方面的关键技术，分析其在CBTC系统中的作用与发展趋势。
一、无线通信技术CBTC系统基于先进的无线通信技术，实现对列车的实时监控与控制。
作为CBTC系统的关键技术之一，无线通信技术对于CBTC系统的运行安全性和稳定性具有重要意义。
目前，CBTC系统中较为常用的无线通信技术包括LTE、Wi-Fi等。
LTE技术具有高速传输、低时延等优势，适用于对CBTC系统中的关键数据进行实时传输；Wi-Fi技术则可以实现对列车之间、列车与地面控制中心之间的数据通信，为列车运行的实时监控提供了技术支持。
随着5G技术的逐渐成熟，5G技术有望在CBTC系统中得到广泛应用。
5G技术具有更高的传输速率和更低的时延，可以实现更高效、更稳定的数据传输，为CBTC系统的运行提供更加可靠的技术保障。
二、数据处理与传输技术CBTC系统的正常运行依赖于大量的数据处理与传输技术支持。
在CBTC系统中，数据处理与传输技术起着至关重要的作用，直接影响着系统的运行效率和安全性能。
在数据处理方面，CBTC系统需要对来自列车、轨道等各个方面的数据进行实时处理，包括位置数据、速度数据、故障数据等。
CBTC系统还需要对这些数据进行分析与存储，以便对列车进行实时监控与数据分析，为列车运行提供技术支持。
在数据传输方面，CBTC系统需要实现对大量实时数据的传输，包括列车之间的数据传输、列车与地面控制中心之间的数据传输等。
CBTC系统需要依靠先进的数据传输技术，实现对大量数据的高效传输。
当前，CBTC系统中广泛应用的数据处理与传输技术包括分布式存储技术、实时数据传输技术等。
分布式存储技术可以实现对大量数据的高效存储与管理，为列车监控提供了技术支持；实时数据传输技术则可以实现对实时数据的高效传输，确保列车运行的实时监控与控制。

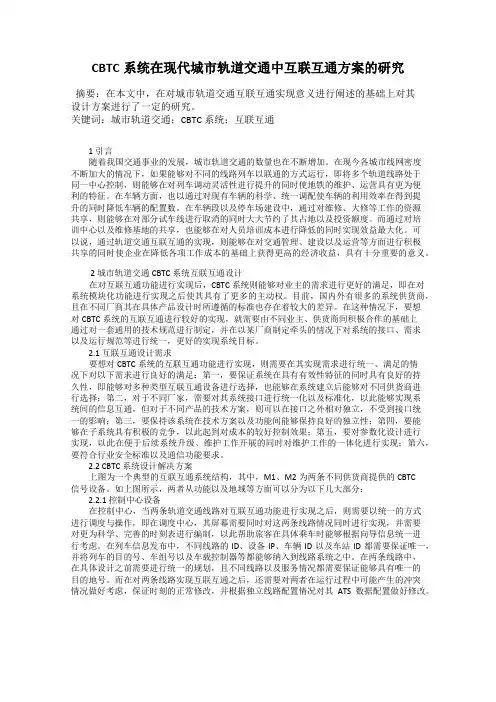

CBTC系统在现代城市轨道交通中互联互通方案的研究
CBTC系统在现代城市轨道交通中互联互通方案的研究摘要：在本文中，在对城市轨道交通互联互通实现意义进行阐述的基础上对其设计方案进行了一定的研究。
关键词：城市轨道交通；CBTC系统；互联互通1 引言随着我国交通事业的发展，城市轨道交通的数量也在不断增加。
在现今各城市线网密度不断加大的情况下，如果能够对不同的线路列车以联通的方式运行，即将多个轨道线路处于同一中心控制，则能够在对列车调动灵活性进行提升的同时使地铁的维护、运营具有更为便利的特征。
在车辆方面，也以通过对现有车辆的科学、统一调配使车辆的利用效率在得到提升的同时降低车辆的配置数。
在车辆段以及停车场建设中，通过对维修、大修等工作的资源共享，则能够在对部分试车线进行取消的同时大大节约了其占地以及投资额度。
而通过对培训中心以及维修基地的共享，也能够在对人员培训成本进行降低的同时实现效益最大化。
可以说，通过轨道交通互联互通的实现，则能够在对交通管理、建设以及运营等方面进行积极共享的同时使企业在降低各项工作成本的基础上获得更高的经济收益，具有十分重要的意义。
2 城市轨道交通CBTC系统互联互通设计在对互联互通功能进行实现后，CBTC系统则能够对业主的需求进行更好的满足，即在对系统模块化功能进行实现之后使其具有了更多的主动权。
目前，国内外有很多的系统供货商，且在不同厂商其在具体产品设计时所遵循的标准也存在着较大的差异。
在这种情况下，要想对CBTC系统的互联互通进行较好的实现，就需要由不同业主、供货商间积极合作的基础上通过对一套通用的技术规范进行制定，并在以某厂商制定牵头的情况下对系统的接口、需求以及运行规范等进行统一，更好的实现系统目标。
2.1 互联互通设计需求要想对CBTC系统的互联互通功能进行实现，则需要在其实现需求进行统一、满足的情况下对以下需求进行良好的满足：第一，要保证系统在具有有效性特征的同时具有良好的持久性，即能够对多种类型互联互通设备进行选择，也能够在系统建立后能够对不同供货商进行选择；第二，对于不同厂家，需要对其系统接口进行统一化以及标准化，以此能够实现系统间的信息互通。
CBTC互连互通列车运行控制系统的可靠性分析与改进研究
CBTC互连互通列车运行控制系统的可靠性分析与改进研究引言互连互通列车运行控制系统（CBTC）作为一种现代化、先进的列车运行控制系统，已经在全球范围内广泛应用于城市轨道交通系统。
CBTC系统通过使用无线通信、实时数据传输和自动化控制技术，提供更高的运行效率、更大的运载能力和更安全的列车运行环境。
然而，CBTC系统的可靠性一直是运营和维护人员关注的重点问题之一。
本文将对CBTC系统的可靠性进行分析，并提出改进措施。
1. CBTC系统的可靠性分析1.1 CBTC系统的工作原理CBTC系统采用了无线通信和实时传输技术，将列车和控制中心之间的通信和数据传输进行了全面的改进。
列车上配有无线通信设备和定位系统，实时传输列车位置、速度和其他相关信息给控制中心。
控制中心通过分析数据，实时调整列车的运行速度和位置，以确保列车之间的距离和安全间隔符合要求。
1.2 CBTC系统的可靠性问题尽管CBTC系统提供了更多的实时信息和更高的列车运行效率，但也存在一些可靠性问题需要解决。
以下是CBTC系统常见的可靠性问题：1.2.1 通信故障：CBTC系统依赖无线通信进行数据传输，而无线通信受到地形、建筑物和其他干扰因素的影响。
通信故障可能导致数据传输延迟或错误，影响列车的位置和速度控制。
1.2.2 数据安全：CBTC系统传输的数据包含了列车的位置、速度等重要信息，这些信息需要进行加密和保护，以防止被未经授权的人员篡改或窃取。
1.2.3 系统故障：CBTC系统涉及到大量的软件和硬件组件，如果其中一个组件发生故障，可能会影响整个系统的正常运行。
系统故障可能导致列车停运或行驶不稳定的情况。
2. CBTC系统可靠性改进研究为了提高CBTC系统的可靠性，需要进行深入研究并采取相应的改进措施。
以下是改进CBTC系统可靠性的关键研究方向：2.1 通信技术改进建立更强大、更稳定的无线通信系统是提高CBTC系统可靠性的关键。
相关研究可以集中在以下几个方面：2.1.1 信号增强和扩展：通过增加信号传输设备的数量和范围，可以提高信号的覆盖范围和质量，减少通信中断的概率。
城市轨道交通CBTC系统关键技术探讨
城市轨道交通CBTC系统关键技术探讨随着计算机和通讯技术的飞速发展，自动控制技术也得以迅猛发展，广泛应用于城市轨道交通行业。
为提高城市轨道交通的运营效率，人们研发出一种基于无线通信的列车自动控制系统，即CBTC系统。
文章主要就轨道交通CBTC系统关键技术进行了相关的分析，以供参考。
标签：城市轨道交通；CBTC系统关键技术；列车自动驾驶子系统（ATO）目前我国城市轨道交通运行速度和运行密度的不断提高，实现高水平列车自动驾驶的系统功能则成为CBTC信号系统的关键。
一、CBTC系统及其构成CBTC系统由ATS子系统、ATP、ATO子系统、联锁子系统、DCS子系统等构成，各子系统均采用模块化设计。
ATP子系统是保证行车安全、防止错误进路、防止列车进入前方列车占用区段和防止超速运行的设备。
ATP负责全部的列车运行保护，是列车安全运行的保障。
ATO即列车自动驾驶，它代替司机操纵列车驱动、制动设备，自动实现列车的启动、加速、匀速惰性、制动等驾驶功能。
在ATP系统的基础上安装了ATO系统，列车就可以采用手动方式或自动方式行驶。
ATS在ATP和ATO系统的支持下，根据运行时刻表完成对列车运行的自动监控，可自动或由人工监督和控制正线（车辆段、试车线除外），及向调度员和外部系统提供信息。
DCS数据通信系统的主要作用是在各个子系统之间传输ATC 报文。
（一）CBTC技术组成CBTC 技术包括：⑴无线通信技术，⑵移动闭塞技术，⑶列车定位技术。
由于CBTC 是基于无线通信的列车控制系统，自然离不开通信技术的支持。
无线通信的种类很多，常见的有基于OFDM（正交频分复用技术）通信、扩展频谱通信、跳频技术、WLAN（无线局域网）技术。
移动闭塞是实现CBTC的关键技术之一，CBTC是这种闭塞方式的应用系统。
它与固定闭塞相比，其最显著的特点是取消了以信号机分隔的固定闭塞区间。
列车在线路上运营的间隔距离由列车在线路上的实际位置和运行情况确定，闭塞区间随列车的形势，不断变化，故称为移动闭塞。
城市轨道交通信号CBTC系统控制探讨
城市轨道交通信号CBTC系统控制探讨CBTC（连续列车控制）是一种城市轨道交通系统，它可以实现更高的列车数量和更高的安全性。
在CBTC系统中，列车和信号系统之间的通信是通过无线信号进行的，从而实现列车位置和速度的精确定位和控制。
它比传统的信号系统要高效和准确得多，因此，它已经成为许多城市轨道交通的首选系统。
CBTC系统通常包括多个主要部分，其中包括车辆单元、信号控制器、旁路系统等。
车辆单元包括列车上的组成部分，例如轮轴计数器、列车位置和速度传感器、以及控制器和信号接口。
信号控制器是CBTC系统的核心部分，它是一个高度可编程的控制器，用于控制列车的位置和速度。
在CBTC系统中，车辆和信号系统之间的通信是通过无线信号实现的。
列车上的轮轴计数器使用雷达测距技术，将车辆位置和速度信息传送给信号控制器。
信号控制器通过计算车辆的位置和速度，同时考虑列车的大小和形状等因素，以确定最佳速度和路径，从而提高列车的安全和运行效率。
随着CBTC系统越来越普及，在CBTC系统控制方面面临的挑战也越来越多。
其中一些挑战包括信号干扰、环境条件和数据传输错误等。
此外，CBTC系统也需要提高可靠性和安全性，以确保顺畅的运营和行驶。
为了克服这些CBTC系统控制中的挑战，需要采用一系列创新技术和措施。
例如，可以使用先进的信号控制器，并且采取多种信息技术和通信协议来保证数据传输的准确性和稳定性。
此外，也可以采取预测控制或强化学习等方法，以预测车辆行驶的情况，从而实现更为精准和高效的控制。
总的来说，CBTC系统是城市轨道交通的一个重要发展方向。
通过不断地研究和探索，可以不断提高CBTC系统的性能和效率，为城市轨道交通带来更高的安全性和可靠性。
城市轨道交通CBTC系统关键技术探讨
城市轨道交通CBTC系统关键技术探讨摘要：先简要分析基于无线通信的列车自动控制系统（CBTC）与传统铁路信号系统相比所拥有的优越之处，而后以城市轨道交通中的地铁为例，具体阐述地铁CBTC系统的组成与发展现状。
最后围绕地铁CBTC系统无线通信技术，重点论述GSM-R技术、无线电台的WLAN技术、裂缝波导管技术、结合式组网技术在地铁CBTC系统中的应用。
关键词：城市轨道交通；地铁；CBTC系统；无线通信技术伴随着城市化的稳步推进，城市轨道交通获得了良好的发展，尤其是地铁交通取得了很好发展。
在地铁运行中，列车的自动控制系统是核心所在，当前主要使用ATC（列车自动控制）设备、轨旁设备、控制中心所组成的控制系统，可以有效控制列车运行[1]。
ATC信号系统的一大组成便是固定闭塞制式，但固定闭塞制式的缺陷逐渐明显，已经无法很好的满足地铁安全运行的需要。
针对于此，移动闭塞制式信号系统获得了很好的发展，主要是基于无线通信的列车自动控制系统（CBTC），应该说，CBTC系统可以将自动化控制技术、无线电通信技术有机结合起来，在多种功能优势的支撑下形成连续自动列车控制系统，应用优势非常显著。
本文围绕地铁CBTC系统的无线通信技术，具体谈一谈CBTC系统关键技术，现作如下的论述。
一、CBTC系统的优越之处相比于传统铁路信号系统，CBTC系统的各方面优势是毋庸置疑的，优越性体现在多个方面。
具体来说，CBTC系统的优越之处可以从六个方面分析。
一是CBTC系统使用无线通信技术，无线通信系统大大减少了电缆铺设量和轨旁设备，整个维护成本可以有效控制；二是CBTC系统可以实现控制中心与列车的双向通信，列车区间通过能力大大提高；三是CBTC系统的兼容性强，各种车型、不同运量与车速的列车仅可以使用；四是CBTC系统的信息传输流量大且速度快，更易实现移动自动闭塞系统[2]；五是CBTC系统能够实现信息的分类传输，也可以集中发送和处理，调度中心的工作效率可以由此得到提高；六是当前阶段的城市轨道交通逐渐实现多线路并行建设，已经形成了较完备的线网轨道交通格局，可以较好的实现线网间联通联运。
城市轨道交通CBTC系统关键技术探讨
城市轨道交通CBTC系统关键技术探讨随着城市交通的发展，城市轨道交通系统越来越成为城市居民出行的重要选择。
而CBTC系统作为城市轨道交通系统的核心技术之一，对于提高运营效率、确保乘客安全、优化列车运行等方面都起着至关重要的作用。
本文将对城市轨道交通CBTC系统的关键技术进行探讨，以期更好地了解其技术原理和发展趋势。
一、城市轨道交通CBTC系统概述1. 通信技术CBTC系统的核心是无线通信技术，它是实现列车与列车之间、列车与调度中心之间信息交换的基础。
在CBTC系统中，要求列车与列车之间和列车与调度中心之间实时、可靠地进行信息交换和数据传输。
为了保证通信的稳定性和可靠性，在CBTC系统中往往采用频分多址（FDMA）或时分多址（TDMA）技术，以提高通信频谱的利用率和抗干扰能力。
为了确保通信的安全和可靠性，CBTC系统通常还采用了加密技术和差错检测与纠正技术，以防止信息被恶意篡改和数据传输过程中发生错误。
2. 轨道位置探测技术CBTC系统需要确保列车在运行过程中能够实时准确地获取自身的位置信息，以便进行列车自动控制和保持列车之间的安全距离。
为了实现这一目标，CBTC系统通常采用了多种轨道位置探测技术，比如轨道电路技术、卫星定位技术、激光测距技术和惯导技术等。
这些技术都能够提供高精度的列车位置信息，并能够满足列车自动控制和保持列车之间安全距禿的要求。
3. 列车控制算法CBTC系统的关键是实现列车自动控制和跟车行驶，这就需要设计高效的列车控制算法。
在CBTC系统中，列车控制算法需要能够实现列车的自动加减速、保持列车在规定的航行区间内及时停车等功能。
为了实现这些功能，CBTC系统通常采用了PID控制算法、模糊控制算法和神经网络控制算法等，来实现列车的平稳行驶和保持列车之间的安全距离。
4. 系统集成技术CBTC系统需要实现列车控制、调度指挥、信号控制和故障处理等功能的集成，这需要采用先进的系统集成技术。
在CBTC系统的实施过程中，需要确保各个子系统之间能够实现高效的通信和协调，以确保整个系统能够实现高效、安全和可靠的运行。
城市轨道交通信号CBTC系统控制探讨
城市轨道交通信号CBTC系统控制探讨一、 CBTC系统的基本原理CBTC系统是一种通过无线通信技术实现列车与控制中心之间实时通信和数据交换的轨道交通信号控制系统。
相比传统的固定区间信号系统，CBTC系统具有更高的列车运行密度、更快的调度响应速度和更精确的列车位置控制能力。
其基本原理是通过在列车上安装车载设备和轨道设备，实现两者之间的实时通信和信息交换。
控制中心通过对列车位置、速度和运行状态的监控，动态调整列车运行方式，实现更加智能化的列车调度和运行控制。
二、 CBTC系统的关键技术与挑战CBTC系统是一个包含多种技术和设备的复杂系统，其设计与实现需要克服诸多技术挑战。
CBTC系统需要实现列车和控制中心之间的高效无线通信，确保数据传输的实时性和可靠性。
CBTC系统需要配备高精度的列车位置检测与控制装置，确保对列车位置和速度的准确监测和控制。
CBTC系统还需要具备自动列车控制、故障自愈和安全保护等技术功能，以应对各种突发情况和安全风险。
这些技术问题的解决对于CBTC系统的设计和应用具有重要意义，也是当前CBTC系统研究与发展的重点方向。
三、 CBTC系统的控制策略和应用效果CBTC系统的控制策略是保证其安全性和效率的关键。
其控制策略包括列车调度算法、故障自动恢复机制、安全保护策略等内容。
列车调度算法是CBTC系统的核心，其目的是通过动态调整列车运行速度和间距，最大限度地提高轨道交通系统的运行效率。
故障自动恢复机制则是CBTC系统的安全保障之一，通过对列车设备和通信设备的实时监测和故障诊断，及时发现和处置设备故障，确保轨道交通系统的安全运行。
目前，CBTC系统在许多国家和地区都得到了广泛应用，取得了显著的效果，为城市轨道交通的安全和运营效率提供了重要保障。
通过CBTC系统的应用，大大提高了列车运行的安全性和精确度，同时也提升了城市轨道交通系统的整体运行效率和服务水平。
随着智能化技术的发展和应用，CBTC系统在未来将有更广阔的空间和更深远的影响。
城市轨道交通信号CBTC系统控制探讨
城市轨道交通信号CBTC系统控制探讨
CBTC系统的主要目标是实现列车的高效运行和运营安全。
在实际运行中，CBTC系统可以通过计算列车运行速度和间隔，以最优的方式调度列车，提高线路的运营能力。
CBTC系统还能够实现列车的自动控制，减少人为操作的干扰，提高运行的可靠性。
通过CBTC系统，列车之间可以进行实时通信，可以根据实际情况进行灵活调度，确保列车之间的安全间
隔。
CBTC系统的控制主要包括两个方面：列车控制和信号控制。
列车控制是指CBTC系统
对列车的运行速度和间隔进行控制，使得列车能够按照排定的计划运行，并根据实际情况
进行调整。
信号控制是指CBTC系统对信号设备的控制，通过无线通信传输信号信息，使得列车能够按照信号设备的指令运行。
CBTC系统的控制还需要考虑到轨道交通的复杂性和实时性。
轨道交通系统通常包括多个线路和多个车站，每个车站之间都有大量的列车运行，这就需要CBTC系统能够实时处理大量的数据，并进行快速的决策和控制。
CBTC系统还需要具备高度的可靠性和安全性，以应对各种故障和紧急情况。
城市轨道交通信号CBTC系统的应用研究
数字通信世界2023.08DCWTechnology Application技术应用现阶段，我国对城市轨道交通信号CBTC系统的应用进行了大量研究。
文献[4]主要讲述了信号系统制式的选择方法，文献[5]进一步分析了城市轨道交通信号系统中采用的关键技术，文献[6-9]分析了轨道交通信号CBTC系统中关键技术的应用路径，文献[11-12]则分析了城市轨道交通信号系统无线局域网所采用的机械设备。
上述文献虽然充分探究了城市轨道交通信号系统的优势与特点，但对于城市轨道交通信号系统的控制方式涉及的相对较少，没有为CBTC系统的安全使用提供技术保障，因此存在一定的不足之处。
1 城市轨道交通信号系统发展状况分析我国北京自1965年修建地铁线路以来，虽然投入了全套设备，以保证轨道交通的可靠运行，但由于我国的信号设备技术水平较低，交通建设缓慢，导致轨道交通信号系统在研发方向始终处于分块化状态。
直至进入21世纪后，通过引入发达国家信号系统，才正式步入信号系统的自主研发领域，无论在运行效率方面，还是在安全方面，都取得了重大突破[1]。
2 城市轨道交通信号应用模式第一，除去已有的基础设施外，全套引入国外先进的信号系统；第二，自主研发的列车自动监控系统（ATS）与互联网技术（IT）联锁，并引入国外的非故障安全系统（ATO）与之配套；第三，采用国内企业研发的信号系统[2]。
列车运行控制系统结构如图1所示。
调查显示，我国在引进信号系统时经常出现建设成本过高的问题，且在信号技术试验时，也存在引入系统不够成熟的情况。
这不仅会影响后续的地铁营运，也会阻碍我国的轨道交通发展，亟须根据我国城市轨城市轨道交通信号CBTC系统的应用研究张翠红（安徽汽车职业技术学院，安徽 合肥 230600）摘要：文章从城市轨道交通信号的发展状况开展分析，阐述现阶段我国主要采用的城市轨道交通信号应用模式，探究城市轨道交通信号CBTC系统的基本要求，提出城市轨道交通信号CBTC系统工作模式、技术支持、发展趋势以及注意事项。
