卧螺离心机在污泥脱水中的应用1.构成及工作原理1.1机组构成卧螺离心污泥脱水机组主要由卧螺离心机、全自动絮凝剂制备投加装置、污泥粉碎切割机、进泥泵、加药泵、单螺杆污泥输送泵、流量计和全自动控制系统等构成。
1.2工艺流程1.3 工作原理卧螺离心机是卧式螺旋卸料离心机的简称，主要由高速旋转的转鼓，与转鼓转向相同转速略低的螺旋和差速器等部件组成。
当污泥进入离心机转鼓腔后，高速旋转的转鼓产生强大的离心力，污泥颗粒由于密度大，离心力也大，因此污泥被甩贴在转鼓内壁上，形成固环层；而水的密度较小，离心力也小，只能在固环层内侧形成液环层。
由于螺旋和转鼓的转速不同，二者存在相对运动(即差转速，把沉积在转鼓内壁的污泥推向转鼓小端出口处排出，分离出的水从转鼓的另一端排出。
差速器的作用是使转鼓和螺旋之间形成一定的转差速。
污泥中投加絮凝剂，以产生絮凝作用，使分散的污泥颗粒聚集产生较大的絮凝体，加速泥水分离。
2.卧螺离心机运行参数的调整及处理效果2.1 转鼓转速的选择转鼓的转速可在1000 rpm～2800 rpm 之间进行调节，增加离心机的转速，作用在污泥上的离心力也相应增加，可以使污泥进一步脱水。
但如果作用力太大，可能导致污泥絮体分解破碎，反而影响脱水效果；并且，随着转速的增加，设备的机械磨损也大大增加。
综合上述因素考虑，在实际应用中，转鼓转速设定在2200rpm～2400rpm 之间。
2.2 干固体负荷的确定干固体负荷是指每小时处理的不挥发固体重量，以KgDS(干污泥/h 表示。
调整离心机的干固体负荷，对污泥脱水效果有很大影响，当进泥流量（即“水力负荷”）达到一定程度，所带入的悬浮物含量超过了离心机所能承受的最大干固体负荷时，会造成泥饼含水率增加，上清液带泥增多，此时应该减少进泥流量，使离心机脱出的上清液清澈。
在实际运行中，必须通过调整水力负荷，来保证进入离心机干固体负荷不超过离心机的最大承受能力，否则，多余的干固体将从上清液中排出，上清液的悬浮物会急剧增多，但脱水泥饼的产量并没有增加。
卧螺离心机知识
青岛明月海藻集团有限公司卧式螺旋卸料沉降离心基础知识（2012）一、工作原理物料在高速旋转产生的离心力作用下，立即被转入转鼓腔内。
固体颗粒由于比重较大，离心力也大，因此被甩贴在转鼓内壁上，形成固体层；水分由于密度较小，离心力小，因此只能在固体层内侧形成液体层。
固体层的污泥在螺旋输送器的缓慢推动下，被输送到转鼓锥端，经转鼓周围的出口连续排出；液体层的液体则由堰口连续”溢流“排至转鼓外，形成分离液，然后汇集起来，靠重力排出脱水机外。
进料方向与污泥固体的输送方向一致，即进料口和出渣口分别在转鼓的两端时，称为顺流式离心机；当进泥方向与污泥固体的输送方向相反，即进料口和排渣口在转鼓的同一端时，它称为逆流式离心机。
、基本结构2.1进料口离心机日常操作和保养2.2固相出口大法兰离心机须有专门的操作人员及维护人员承座的振动，轴承温度，工作电流等数以免转鼓与螺旋内因积料而引升高时，应立即关操作人员应每班检查，记录大端的螺旋轴承轴卜圈。
每次停机前应将转鼓与螺旋内的沉渣冲洗滚净针轴承外圈反之则说引起下次启动时机器的振动加剧，统，打开清洗阀清洗螺旋至工作障，需查明原因排除故障后方能再次旨在工作过程中，滚针遇电承外圈流恢复正常后卧螺才能继续通次开In备外形图正确、完整若机器为液压驱动牌建议为长城或是否有充足的液压油目液压站说明书；勺安装就位；岁/「68或46号抗磨深沟球轴承挡板轴承主轴承固定环顶盖小端支承轴小端深沟球轴承2.3螺旋端口（小端）双唇骨架油封小端螺旋角接触轴承三、日常操作和维护3.1检查准备3.1.1确认离心机设备及其接口按照设备外形图正确、完整的安装就位；3.1.2确认机器旋转方向是否按照皮带罩上箭头指示方向；3.1.3确认离心机控制系统各项功能显示正常运行；3.1.4确认设备管道、阀门等管件等完好、无泄漏；3.1.5确认离心机已经按照要求的方法正确润滑。
3.1.6检查转鼓在双向是否可以自由地转动；3.2开车前检查3.2.1离心机的上、下罩壳中是否已无固体杂物。
卧式螺旋离心机工作原理
卧式2螺02旋4/8/离1 心机工作原理
23/28
优缺点分析
卧式螺旋离心机工作原理
24/28
优点
✓优点: ✓1.适应性好
✓2.自动化程度高 ✓3.运行稳定性好
✓4.工艺性强 ✓5.耐腐蚀性好
✓6.操作环境好 ✓7.安全保护装置齐全可靠
✓8.造型美观
卧式螺旋离心机工作原理
25/28
问题
✓问题: ✓1.没有检修平台 ✓2.出渣泵轻易坏 ✓3.在线清洗没实现 ✓4.维护频繁 ✓5.没有回收药液工艺 ✓6.控制系统离现场太远 ✓7.磨损 ✓8.用工较多
17/28
工作原理
相关力学理论
卧式螺旋离心机工作原理
18/28
工作原理
分离因数
Fr = m·R·ω2/mg = R·ω2/g
ω = 2πn
60
g=9.8 m/s²
R = 转鼓半径
Fr越大, 离心分离推进力就越大, 离心机分离性能也越好。但实际生产中
往往不是这么, 过大Fr往往会使滤渣层、出渣口等部位阻塞。卧螺离心机
工作原理
流体力学-沉降速度
悬浮颗粒
直径
d （m）
比重
ρs（kg / m3 ）
Vg
液体 比重
ρl （kg / m3）
流体粘度
η（kg /m s）
悬浮颗粒沉降速度Vg 计算公式:
d 2 ( ρs - ρl )
Vg =
g
18 η
Vg = 在地球引力g = 9.8m/sec2 条件下, 在某一液体中一个悬浮球形固体颗粒沉降速 度。
卧式螺旋离心机工作原理
26/28
展望
✓展望 ✓在今后生产中, 我们将继续探索改进, 争取实
卧螺离心机工作原理
卧螺离心机工作原理
卧螺离心机是一种常用于固液分离的设备，它的工作原理主要依靠离心力和重力的作用。
卧螺离心机主要由机体、电机、螺旋传动装置、固液分离室、进料口、排液口和排渣口等组成。
卧螺离心机的工作过程如下：
1. 首先，通过进料口将待分离的混合物输入到固液分离室中，混合物中的固体颗粒会受到离心力的作用，被推到离心机的内壁上。
2. 同时，离心机内部的螺旋传动装置会不断地旋转，将离心机内质量较重的固体颗粒推向排渣口，完成离心分离的过程。
3. 分离后的液体部分则会通过内部的喷嘴或管道排出离心机，达到液固分离的目的。
卧螺离心机的几个关键工作原理如下：
1. 离心力：离心机的高速旋转会产生巨大的离心力，使固体颗粒受到向外的力，从而使固体和液体分离。
2. 重力：除了离心力外，重力也是促使固体颗粒从内部被推向离心机壁面上的一个重要力量。
3. 螺旋传动装置：离心机内的螺旋传动装置起到不断推动固体颗粒向排渣口移动的作用，确保离心机能持续进行分离。
4. 进料流量和质量：进料口的控制使得离心机能够适应不同的生产要求，并且保证分离效果的稳定性。
总的来说，卧螺离心机的工作原理是通过离心力和重力作用，
结合螺旋传动装置的推动，实现固液分离的过程。
这种设备广泛应用于化工、制药、食品等行业中，对固液分离有着重要的作用。

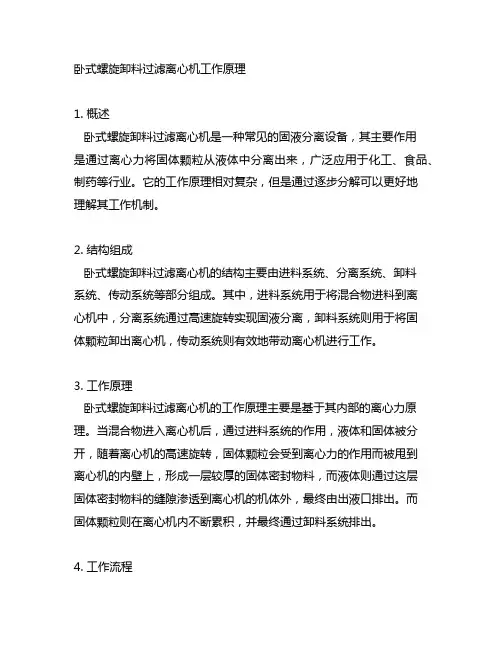

卧式螺旋卸料过滤离心机工作原理
卧式螺旋卸料过滤离心机工作原理1. 概述卧式螺旋卸料过滤离心机是一种常见的固液分离设备，其主要作用是通过离心力将固体颗粒从液体中分离出来，广泛应用于化工、食品、制药等行业。
它的工作原理相对复杂，但是通过逐步分解可以更好地理解其工作机制。
2. 结构组成卧式螺旋卸料过滤离心机的结构主要由进料系统、分离系统、卸料系统、传动系统等部分组成。
其中，进料系统用于将混合物进料到离心机中，分离系统通过高速旋转实现固液分离，卸料系统则用于将固体颗粒卸出离心机，传动系统则有效地带动离心机进行工作。
3. 工作原理卧式螺旋卸料过滤离心机的工作原理主要是基于其内部的离心力原理。
当混合物进入离心机后，通过进料系统的作用，液体和固体被分开，随着离心机的高速旋转，固体颗粒会受到离心力的作用而被甩到离心机的内壁上，形成一层较厚的固体密封物料，而液体则通过这层固体密封物料的缝隙渗透到离心机的机体外，最终由出液口排出。
而固体颗粒则在离心机内不断累积，并最终通过卸料系统排出。
4. 工作流程在进料系统的作用下，混合物进入离心机后，通过高速旋转的离心力将固液分离，然后通过卸料系统将固体颗粒排出，最终得到干燥的固体物料和清洁的液体。
整个工作流程主要依靠离心机内部的旋转和分离系统的作用。
5. 应用场景卧式螺旋卸料过滤离心机在化工、制药、食品等领域都有着广泛的应用。
在化工领域，它可以用于分离化工原料中的固体颗粒；在制药领域，它可以用于提取药物中的固体成分；在食品领域，它可以用于果汁的榨取等。
在需要对混合物进行固液分离的场景下，卧式螺旋卸料过滤离心机都可以发挥重要作用。
6. 总结卧式螺旋卸料过滤离心机通过离心力实现固液分离的工作原理相对复杂，但是通过建立结构组成、工作原理、工作流程和应用场景的分析，可以更好地理解其工作机制。
在实际应用中，了解其工作原理有助于正确操作和维护离心机，以保证其正常运行和延长使用寿命。
卧式螺旋卸料过滤离心机在工业领域中扮演着重要的角色。

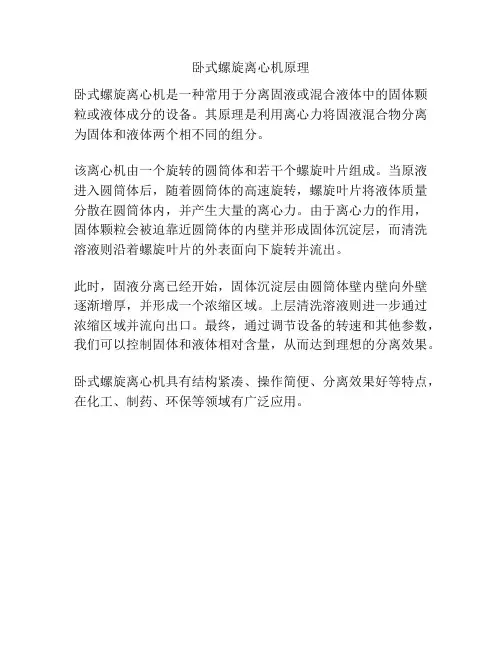

卧式螺旋离心机原理
卧式螺旋离心机原理
卧式螺旋离心机是一种常用于分离固液或混合液体中的固体颗粒或液体成分的设备。
其原理是利用离心力将固液混合物分离为固体和液体两个相不同的组分。
该离心机由一个旋转的圆筒体和若干个螺旋叶片组成。
当原液进入圆筒体后，随着圆筒体的高速旋转，螺旋叶片将液体质量分散在圆筒体内，并产生大量的离心力。
由于离心力的作用，固体颗粒会被迫靠近圆筒体的内壁并形成固体沉淀层，而清洗溶液则沿着螺旋叶片的外表面向下旋转并流出。
此时，固液分离已经开始，固体沉淀层由圆筒体壁内壁向外壁逐渐增厚，并形成一个浓缩区域。
上层清洗溶液则进一步通过浓缩区域并流向出口。
最终，通过调节设备的转速和其他参数，我们可以控制固体和液体相对含量，从而达到理想的分离效果。
卧式螺旋离心机具有结构紧凑、操作简便、分离效果好等特点，在化工、制药、环保等领域有广泛应用。
离心机卧式螺旋离心机工作原理
离心机卧式螺旋离心机工作原理1. 离心机的简介说到离心机，很多人可能会挠挠头，心里想：“这是什么鬼？”其实，它就像是实验室里的小精灵，专门用来分离液体中的不同成分。
它的工作原理就像在参加一场劲爆的舞会，里面的每个成分都争先恐后地想要找到自己的舞伴。
离心机可以把这些成分用力甩出去，最后一一分开。
特别是卧式螺旋离心机，它更是个有故事的角色，今天咱们就来聊聊它的工作原理，保证让你听得津津有味。
2. 卧式螺旋离心机的工作原理2.1 离心力的魔力首先，咱们得明白一个关键词，那就是“离心力”。
这个东西听起来挺高深的，实际上就是“甩”的力量。
想象一下，你在玩秋千，越是摆动得厉害，离秋千中心越远的朋友就会被甩得更远。
离心机就是靠这个道理，把液体里面的重成分和轻成分分开。
它通过高速旋转，产生巨大的离心力，让那些重的成分往外侧跑，轻的则相对留在中间。
2.2 螺旋结构的巧妙设计而卧式螺旋离心机更是个聪明的家伙。
它的“卧式”设计就像一个躺着的巨人，里面有个螺旋状的结构，就像旋转的楼梯。
这样一来，离心力不仅能把成分甩出去，还能把这些分离的成分一路引导到出口。
就像一条小河，轻松地把水流向下游。
这种结构让分离的过程变得更加高效，减少了时间成本。
3. 应用领域3.1 工业中的应用说到应用，卧式螺旋离心机可真是个全能选手。
在工业中，尤其是在化工、石油、食品等领域，它的身影随处可见。
比如在炼油厂，它可以把原油中的杂质和水分分离开来，保证咱们使用的汽油纯净无比；在食品行业，它能分离牛奶中的脂肪和水分，帮助我们喝上更好喝的牛奶，真是个大功臣。
3.2 实验室里的小助手当然，在实验室里，卧式螺旋离心机也是个不可或缺的角色。
科研人员可以利用它来分离细胞、血液成分等等，帮助研究新药物或新材料。
它就像是科学家的好帮手，默默地为每一个实验贡献力量。
想想看，如果没有它，科研工作可真得累坏人了！4. 小结所以说，卧式螺旋离心机就像一位能干的助手，无论是工业生产还是科学研究，都是离不开它的。
卧螺说明
卧式螺旋离心分离机一、产品简介卧式螺旋离心分离机利用离心沉降原理对粒度0.005mm－2mm、进料质量浓度大于3％小于7％、固液浓度差大于0.05g/cm3的悬浮物进行固液分离。
二、适用范围用于城市污水和工业废水处理过程中污泥浓缩和污泥脱水；也可用于石油、化工、造纸、制药、矿山、酿造、食品等各领域中的固液分离，液相澄清。
三、结构与工作原理卧式螺旋离心分离机由主机及电控柜两部分组成，电控柜放在电控室内，可对主机实现远程监控。
主机主要由机座、高速旋转的转鼓、与转鼓转向相同但转速比转鼓略高的螺旋、使转鼓和螺旋之间形成一定转速差的差速器四部分组成。
卧式螺旋离心分离机是利用离心沉降原理对悬浮液进行固液分离的设备。
其工作过程是：需要分离的悬浮液从进料口进入螺旋空心轴的锥形分配腔，螺旋高速旋转将能量传递给悬浮液，悬浮液达到一定的转速后在离心力作用下由分配腔壳体上的多个开孔进入转鼓。
悬浮液进入转鼓后，继续被加速。
转鼓带动悬浮液高速旋转产生强大的离心力，把比液相密度大的固相颗粒沉降到转鼓内壁。
由于转鼓和螺旋转速不同，两者存在转速差，即存在相对运动，两者的相对运动使螺旋把沉积在转鼓内壁的固相推向转鼓小端出口，依靠离心力从出渣口排出转鼓；分离后的清液，通过转鼓大端溢流口排出转鼓，最终实现固液分离。
卧式螺旋离心分离机还包括主电机，辅电机，电控系统等部分。
主电机给整机提供动力，使转鼓和螺旋高速旋转，并为进入设备的悬浮液提供加速能量；辅电机为差速器小轴提供制动力矩，以调节螺旋转速，使螺旋转鼓保持合适的差速度；电控系统包括扭矩仪、扭矩传感器、变频器、能量反馈单元、PLC等，它对整机各部分运行状况进行测量、监视、控制，并对整机提供过载安全保护。
电控系统设置在电控柜中，独立于主机。
四、性能特点1．技术先进，分离效果好：输料螺旋采用挤压板（BD板）技术,可使离心机处于超深液池状态，从而使池中液面在高于固体排放面状态下运行，增加对泥饼的压力，并且只输送底部沉渣，而将上部含水率高的污泥截留在挤压板内侧，使出泥更干；采用摆线针轮差速器，传动比大，运行平稳，寿命长。
