一期引风机负压控制系统讲解

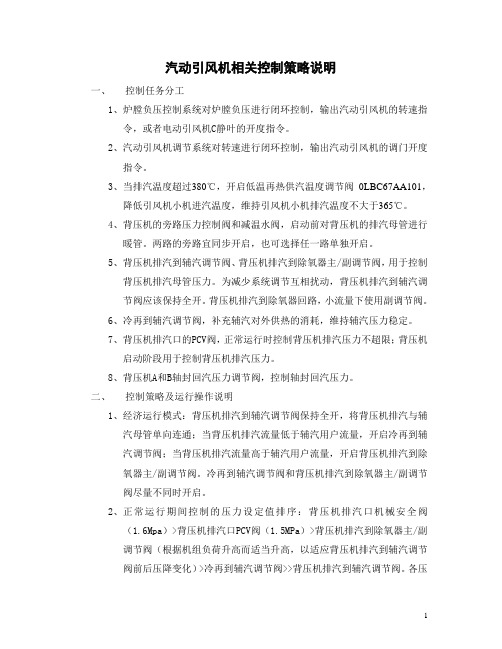

汽动引风机相关控制策略说明3讲义
汽动引风机相关控制策略说明一、控制任务分工1、炉膛负压控制系统对炉膛负压进行闭环控制，输出汽动引风机的转速指令，或者电动引风机C静叶的开度指令。
2、汽动引风机调节系统对转速进行闭环控制，输出汽动引风机的调门开度指令。
3、当排汽温度超过380℃，开启低温再热供汽温度调节阀_0LBC67AA101，降低引风机小机进汽温度，维持引风机小机排汽温度不大于365℃。
4、背压机的旁路压力控制阀和减温水阀，启动前对背压机的排汽母管进行暖管。
两路的旁路宜同步开启，也可选择任一路单独开启。
5、背压机排汽到辅汽调节阀、背压机排汽到除氧器主/副调节阀，用于控制背压机排汽母管压力。
为减少系统调节互相扰动，背压机排汽到辅汽调节阀应该保持全开。
背压机排汽到除氧器回路，小流量下使用副调节阀。
6、冷再到辅汽调节阀，补充辅汽对外供热的消耗，维持辅汽压力稳定。
7、背压机排汽口的PCV阀，正常运行时控制背压机排汽压力不超限；背压机启动阶段用于控制背压机排汽压力。
8、背压机A和B轴封回汽压力调节阀，控制轴封回汽压力。
二、控制策略及运行操作说明1、经济运行模式：背压机排汽到辅汽调节阀保持全开，将背压机排汽与辅汽母管单向连通；当背压机排汽流量低于辅汽用户流量，开启冷再到辅汽调节阀；当背压机排汽流量高于辅汽用户流量，开启背压机排汽到除氧器主/副调节阀。
冷再到辅汽调节阀和背压机排汽到除氧器主/副调节阀尽量不同时开启。
2、正常运行期间控制的压力设定值排序：背压机排汽口机械安全阀（1.6Mpa）>背压机排汽口PCV阀（1.5MPa）>背压机排汽到除氧器主/副调节阀（根据机组负荷升高而适当升高，以适应背压机排汽到辅汽调节阀前后压降变化）>冷再到辅汽调节阀>>背压机排汽到辅汽调节阀。
各压力设定值之间的偏差由运行人员控制。
3、低温再热供汽温度调节阀_0LBC67AA101，温度设定值范围为320~380摄氏度。
手动方式下，设定值不跟踪测量值。
负压风机原理
负压风机原理
负压风机是一种通过负压效应产生气流的装置，它的工作原理是利用风机在一侧产生负压，从而使空气从另一侧被吸入并排出。
负压风机通常由叶轮、电动机、壳体和其他附件组成。
在负压风机中，电动机带动叶轮高速旋转，产生强大的离心力。
当叶轮旋转时，周围空气随之被吸入。
由于叶轮的旋转使得空气分子受到离心力的作用，产生向外的加速度，从而产生更高的气流速度和较低的压力。
在同一时间，空气通过叶轮的中心被推入负压区域，其中压力更低。
当空气进入负压区域时，周围的空气会以较低的压力扩散，形成一个负压区域。
这个负压区域就像是一个小型的低压区域，吸引周围空气进入。
当周围空气被吸入到负压区域后，叶轮将其再次推出，形成气流。
负压风机在工业和建筑领域有广泛应用。
它们可以用来排除室内的污浊空气和异味，增强室内空气的流通。
此外，它们还可以用于工作场所的通风和气流控制，以维持良好的空气质量和温度。
负压风机还可以用于排气和排气系统，在金属切割、焊接和喷涂等工序中排除废气。
总之，负压风机通过创造负压区域和产生气流的方式，能够有效地改善空气质量、调节温度，并排出有害废气。
它们在许多行业和领域中起着重要的作用。
一期引风机负压控制系统讲解
一期引风机负压控制系统讲解一 、引风机负压控制系统设备及流程简介A 引风机A 引风机变频器炉膛负压B 引风机变频器B 引风机静叶引风机工频状态信号 引风机变频状态信号引风机变频器轻故障报警 引风机变频器重故障报警 引风机变频器待机状态 引风机6KV 高压合闸允许 引风机变频器转速反馈 引风机变频器输出电流 引风机6KV 输出电流6KV 开关变频器 旁路刀闸 变频器 输入刀闸变频器 输出刀闸变频器注： 1、引风机变频运行：6KV 开关合闸、 变频器旁路刀闸分闸，输入刀闸合闸，输出刀闸合闸2、引风机工频运行：6KV 开关合闸、变频器旁路刀闸合闸、输入刀闸分闸、输出刀闸分闸控制和监视炉膛负压的意义炉膛负压是反映燃烧工况稳定与否的重要参数，是运行中要控制和监视的重要参数之一。
炉内燃烧工况一旦发生变化，炉膛负压随即发生相应变化。
当锅炉的燃烧系统发生故障或异常时，最先在炉膛负压上反映出来，而后才是火检、火焰等的变化，其次才是蒸汽参数的变化。
因此，监视和控制炉膛负压对于保证炉内燃烧工况的稳定、分析炉内燃烧工况、烟道运行工况、分析某些事故的原因均有极其重要的意义。
大多数锅炉采用平衡通风方式，使炉内烟气压力低于外界大气压力，即炉内烟气负压，炉膛内烟气压力最高的部位是炉膛顶部。
所谓炉膛负压：即指炉膛顶部的烟气压力。
当炉负压过大时，漏风量增大，引风机电耗，不完全燃烧损失、排烟热损失均增大。
甚至使燃烧不稳定、灭火炉负压小、变为正压，火焰及飞灰将从炉膛不严处冒出，使燃烧恶化危及人身及设备安全。
故应保持炉膛负压在正常范围内。
运行中引起炉膛负压波动的重要原因为燃烧工况的变化，在引、送风机保持不变的情况，由于燃烧工况的变化总有小量的变化，故炉膛负压总是波动的，当燃烧不稳定时炉膛压力将产生强烈波动，炉膛负压即相应作出大幅度的剧烈的波动。
当炉膛压力发生剧烈脉动时，往往是灭火的前兆，这时必须加强监视和检查炉内燃烧工况、分析原因，并及时进行调整和处理。
铁岭发电厂4机组送风、引风控制系统设计说明
铁岭发电厂#4机组送风、引风控制系统- -I 中文摘要风量是锅炉运行质量的重要指标之一，风量过高或过低都会影响电厂的安全性、经济性，必须通过自动化手段加以控制。
风量控制的任务是：送风量是当机组负荷变化时要保证燃烧过程中有合适的燃料与风量的比例关系，确保燃烧的经济性和稳定性。
引风量是保持炉膛压力稳定在给定值，确保燃烧的安全性。
风量调节方法采用开大或关小风机动叶或挡板的调节方法。
送风控制系统在平衡状态下，协调来的送风指令与修正后的风量信号相等，调节器的偏差为零，输出不变，送风机动叶保持在某一位置，烟气含氧量为最佳值。
当增加负荷时，送风指令增加，调节器输入有正偏差，积分作用使送风挡板开大，增加送风量直至与送风指令相等，调节器输出不变。
上述过程是比较快的，可以看作是粗调。
在送风内回路控制过程结束后，烟气含氧量也开始变化。
当烟气含氧量大于最佳值时，说明送风量过大，此时调节器输出增加，即送风修正系数增大，总风量信号增大，使调节器输入偏差为负，去关小送风机挡板开度以减少送风量。
同理，当含氧量小于最佳值时，控制系统动作去开大送风机挡板以增加送风量。
引风控制系统是，当负荷改变时，锅炉主控发出改变引风量的指令，引风调节器根据偏差运算，输出改变引风机挡板的信号。
本文正文共分六部分，第一部分是引言，主要对课题背景、选题意义进行简单介绍。
第二部分与第三部分从本设计系统出发，阐述送风自动控制系统与引风自动控制系统，介绍了关于送引风系统的调节、投运及在火电厂中的应用等内容。
第四部分为设计思想，主要讨论本系统应采用什么样的控制方案。
第五部分为实例分析，对SAMA 图的分析，对逻辑图的分析，便于工作人员更好的理解。
第六部分为结论，对本文的高度概括。
关键字：送风量 ，引风量，挡板调节沈阳工业大学毕业设计（论文）AbstractThe air flow is a important guideline about circulate molar of boiler. The safety and economy of plant station will be affect when air flow at max or min. It must be controlled with automatic measure. The assignment of air flow control is : feeded draught will assure fuel and air flow have proportion relation at the process of burning. It assure economy and stability. induced draught keep the hearth press at fixed value.The amount of air regulates adoption to open greatly or closes small air machine to dmp to regulate as a method. At control project , the amount of air regulates the system adoption string class control. feeded draught control system is: Moderate to come under the equilibrium of feeded draught instruction and revise the breeze of empress quantity signal equality, the deviation of the modulator is zero, output constantly, feeded draught machine to dmp to keep at some one position, the smoke spirit contains amount of oxygen for the best be worth. When the increment carry, feeded draught dmd increment, the modulator importation contain positive deviation, the integral calculus function makes to feeded draught to dmp to open greatly, the increment sends to amount of breeze to keep to with feeded draught dmp equality, the modulator outputs constantly. The above-mentioned process is quicker. We can see it make be thick to adjust. After feeded draught the back track control process be over inside the air, the smoke spirit contains amount of oxygen to also start change. When the smoke spirit contains oxygen to have great capacity in the best value, the elucidation feeded draught to measure big, the modulator outputs increment at this time, then feeded draught correction coefficient aggrandizement, total air quantity the signal enlarge, making the modulator input deviation in order to take, close small feeded draught to dmp to open a degree to send amount of air by decrease. Manage together, be to contain amount of oxygen small in the best value, control system the action open to feeded draught to dmp to send amount of air by increment greatly. induced draught control system is: When the burden change, the boiler lord controls to issue the instruction that the change feeded draught dmd, feeded draught modulator according to the deviation operation, outputting a change to feeded draught dmp signal. In the meantime, this signal sends signal through the dynamic state contact module to induced draught modulator, induced draught modulator to output a size and direction with feeded draught to regulate the signal homology to regulate signal, the change induced draught dmp to open a degree.This text is divided into six parts totally, The first part is a preface mainly to theII铁岭发电厂#4机组送风、引风控制系统- - IIItopic background, choose a meaning to carry on simple introduction. The second part with the third part sets out from this design system, elaborating to feeded draught control system automatically with induced draught control system automatically, introduce concerning send to lead the breeze system to regulate, the hurl luck and in the fire power station of applied etc. contents. Four-part is divided into a design thought, main discussion originally the system should adopt what kind of control project. The fifth part is analytical for solid example, to the analysis of the SAMA diagram, to the analysis of the logic diagram, easy to staff member better comprehension. The sixth part is a conclusion, generalizing to the textual height.keywords: induced draught ，feeded draught ，dmp adjust铁岭发电厂#4机组送风、引风控制系统- -1 目 录中文摘要 ............................................................................................................................................................... I ABSTRACT . (II)1 引言 (1)1．1 课题背景 (1)1．2 选题意义 (1)2 送风自动控制系统 (3)2．1 送风量控制系统 (3)2．2 风机的喘振 (5)2．3 送风自动调节系统分析 (5)2．4 送风调节系统的自动投运 (6)2．5 送风控制系统在火电厂中的应用 (8)3 引风自动控制系统 (10)3．1 引风量控制系统 (10)3．2 引风自动调节系统分析 (10)3．3 引风控制系统在火电厂中的应用 (11)4 设计思想 (13)4．1 控制方案 (13)4．1．1 送风控制系统的设计 (13)4．1．2 引风控制系统的设计 (14)5 控制系统SAMA 图及逻辑图分析 (15)5．1 SAMA 图符号与逻辑图功能码说明 (15)5．2 图纸分析 (15)5．2．1 测量回路 (15)5．2．2 空气流量指令形成回路 (16)5．2．3 送风机动叶控制回路 (16)5．2．4 引风机挡板控制回路 (17)5．2．5 送风、引风控制系统逻辑图分析 (19)6 结论 (23)参考文献 (24)致谢 (25)附录 (26)铁岭发电厂#4机组送风、引风控制系统- -1 1 引言1．1 课题背景火力发电厂在我国电力工业中占有主要地位，是我国重点能源工业之一，大型火力发电机组在国内外发展很快，是我国现以300MW 机组为骨干机组，并逐步发展600MW 以上机组。

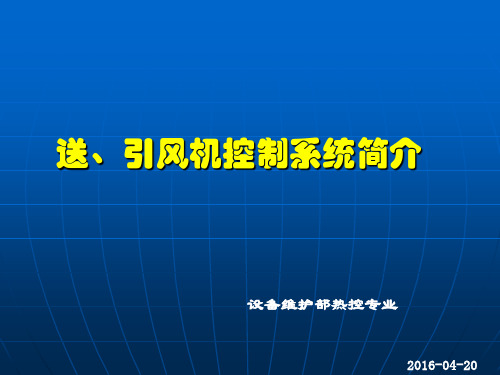

火力发电厂送、引风机控制系统介绍
设备维护部热控专业
2016-04-20
AN系列静叶可调轴流通风机
成都电力机械厂1987年从德国KKK公司引进的AN型 静调轴流式通风机专有技术。 AN系列轴流通风机是一种以叶轮子午面为流道， 沿着流动方向急剧收敛，气流速度迅速增加，从 而获得动能，并通过后导叶、扩压器，使一部分 动能转换成为静压能的轴流式通风机，通称为子 午加速风机。
外貌
可调前导叶
叶轮
后导叶
送风机控制
送风机采用是沈阳鼓风机厂ASN-2800\1400型动叶可调 轴流式通风机。 主轴采用滚动轴承支撑，稀油润滑油脂润滑方式。轮毂侧 为支撑轴承，联轴器侧为支撑推力轴承。 风机供应的铂热电阻或温度控制器，与二次仪表相连接可 用于温度显示和连锁保护。 流量测孔：风机进汽箱上虎有文丘里测量流量的测孔接头， 将其与差压变送器相连并经过信号转换可测量风机进口容 积流量。 失速探针及差压开关：为保证风机的运行安全，在风机主 体风箱叶轮进口侧安装失速探针，待失速信号整定值确定 后，将探针与差压开关连接。
引风机运转
检查引风机运行有无异常 声音应正常 轴承温度正常 电机电流指示正常 #1引风机正常投运
#2引风机并列运行
当需要并列运行启动命令时，首先调节已 运行#1引风机前导叶以使风机并联后的工 作点在失速线的最低点以下。在#2引风机 投入并列运行前要逐渐开大该引风机前导 叶与#1引风机前导叶一致。 在并列运行后，可同时进一步调节两台引 风机前导叶至所需工况点上运行。
喘振
Biblioteka 轴流通风机的运行范围是受失速线的限制，如果超过此极 限，首先就必然使叶片处的气流出现局部分离，当风机内 存在一定量涡流时，就可能产生“喘振”。 当导流阻力线位于性能曲线的上方时，由于不稳定性的出 现，则通风机就不可能在相应的压力，流量范围的工况点 运行。若机器在非稳定区运行，将使叶片产生激振会导致 疲劳断裂。 如果进口流量太小，会产生旋转失速，会出现出力下降过 快或振动突然加剧，在失速下运行将会增加某些部件的负 荷，特别是叶片，喘振可使叶轮压盘、螺栓被震断或震松， 因此其进叶的最大位置：限定在+30°处。
引风机工作原理
引风机工作原理
引风机是一种用于通风和空气循环的设备，通常安装在建筑物
或工业设施的屋顶或墙壁上。
它的主要作用是通过排出室内空气并
引入新鲜空气来改善室内空气质量，并帮助调节室内温度和湿度。
引风机的工作原理涉及空气流动、压力差和动力系统等方面。
空气流动是引风机工作的基础。
当引风机启动时，它会产生一
个负压区域，通过这个负压区域，室内空气会被抽出建筑物。
同时，引风机还会通过叶轮的旋转产生气流，将新鲜空气引入建筑物内部。
这种空气流动的设计可以有效地改善室内空气质量，排除潮湿、异
味和有害气体。
引风机的工作原理还涉及压力差。
在引风机工作时，它会产生
一个负压区域，这种负压会促使室内空气被抽出建筑物。
同时，引
风机还会产生正压，将新鲜空气引入建筑物内部。
这种正负压的平
衡可以有效地实现空气流动，并且能够使室内空气保持清新。
引风机的工作原理还涉及动力系统。
引风机通常由电动机驱动，电动机通过传动系统带动叶轮旋转。
叶轮的旋转产生气流，从而实
现空气的流动和循环。
引风机的电动机通常具有多种控制方式，可
以根据需要进行调节，以实现不同的通风效果。
总的来说，引风机的工作原理是通过空气流动、压力差和动力系统等方面的协同作用，实现室内空气的循环和通风。
它可以有效地改善室内空气质量，调节室内温度和湿度，为建筑物内部提供舒适的环境。
引风机在建筑物和工业设施中具有广泛的应用，是一种非常重要的通风设备。
负压风机的工作原理
负压风机的工作原理
负压风机是一种利用负压原理产生气流的设备，它通过降低系统的压力来使空气流动。
其工作原理可以被简单描述为：在风机的进口处，压力比环境大一些，这将使空气从周围环境中被吸入风机；而在风机的出口处，压力比环境小一些，这将使空气从风机中被排出。
这样，由于进口处的压力大于出口处的压力差，就会形成一个负压区域，从而引起气流的流动。
具体而言，负压风机通常由一个旋转的叶轮（叶片）和一个外壳组成。
当电动机驱动叶轮旋转时，叶轮将空气抓住并向外壳中推送。
在此过程中，外壳的形状和叶轮的设计使空气的流动受到限制，进而增大了气流的速度并降低了压力。
接着，气流通过风机的出口处被释放到环境中，而出口处的压力比环境小，从而形成了负压区域。
由于负压风机利用了压力差来产生气流，因此它的工作过程中不需要使用传统风机中的排风管道或排风系统。
这使得负压风机在某些特定场景下更加便捷灵活，并且可以用于通过负压来清除室内污染物或排气。
此外，负压风机还可用于通风、换气和空气处理等应用领域，以满足特定的工业或民用需求。
引风机正负压同时使用的原理
引风机正负压同时使用的原理
引风机是一种能够产生大量气流的设备，通过转动叶片来吸入或排出空气。
当引风机需要同时产生正压和负压时，其原理如下：
1. 正压原理：
当引风机需要产生正压时，叶片通过快速旋转将空气吸入机内，随后将空气排出。
这种排出的过程会导致机内的气体压力增加，从而产生正压。
正压可用于推动空气流动，例如将空气送至一定区域或输送至其他设备。
2. 负压原理：
当引风机需要产生负压时，叶片同样通过快速旋转将空气吸入机内。
然而，这次排出的空气并未直接排出设备，而是通过一定的管道或通道导出，使机内形成低压区域。
因为外部空气压力高于机内空气压力，所以外部空气会被无限制地吸入设备，从而形成负压。
负压可用于排除污染物或异味，例如将悬浮颗粒物吸入设备内。
总之，引风机正压和负压同时使用的原理是通过叶片快速旋转产生气流，在不同的排出方式下产生不同的压力效果。
s7300的pid调节引风机负压问题
s7300的pid调节引风机负压问题
pid的调节问题，现有锅炉引风机37kw变频控制，风压传感器量程是-500至200pa，需要引风负压在-130左右，pid 的参数给定-130，实际值是fc105转换为工程量值，p为-2，i为15s，pid的上下限设为50-0，输出变频非常不稳定，上下波动很大，运行频率在8hz至14hz之间。
风压在100之间波动，请问问题所在，另外pid的参数值在上位机给定，p 增益给定正常，积分时间可能有问题，上位机上给定是有符号的32位数db1.dbd158，在plc里是把db1.dbd158传送指令给db1.dbd80,80数据为time，这样有没有问题。
还没有在程序pid里直接给定p为-2、积分15s、试过。
最佳答案
波动大属于振荡，适当再减小比例值p。
增大积分i。
再对最小输出设置在10hz左右试试。
耐心多调，别无它法。
一次风机系统介绍
三、一次风机启允许条件
启允许条件（下列条件全部满足）： （1）任一引风机运行 （2）任一送风机运行 （3）任一空预器运行 （4）一次风机入口挡板阀位小于5％（动叶叶片全关） （5）一次风机出口挡板门已关 （6）一次风机驱动端轴承温度正常（测点正常且温度≤80℃）
三、一次风机启允许条件
（7）一次风机非驱动端轴承温度正常（测点正常且温度≤80℃） （8）一次风机电机驱动端轴承温度正常（测点正常且温度≤90℃） （9）一次风机电机非驱动端轴承温度正常（测点正常且温度≤90℃） （10）一次风机电机线圈温度正常（测点正常且温度≤130℃） （11）同侧空预器出口一次风挡板已全开
三、一次风机跳闸条件
（6）A一次风机振动大（开关量，报警值与危险值，4取1，延时5秒） （报警4.2，危险7.0） （7）MFT （8）一次风机变频器总故障
锅炉一次风机系统
பைடு நூலகம்
目录
1、一次风机系统概述 2、一次风机相关设备 3、一次风机启允许条件 4、一次风机跳闸条件
一、一次风机系统概述
1、型式：单吸双支撑离心式风机，数量：每台炉配置2台，本期工程2台 炉共配置4台风机 2、运行方式：每台炉的2台风机并联运行 3、调节方式：液力耦合器+挡板调节 4、风机旋转方向：从电动机一端正视，叶轮顺时针旋转，为右旋转风机。 相反旋转，则为左旋转风机。二台锅炉配置左、右旋转风机各1台。 5、风机进/出口角度：垂直 90/ 45 6、安装地点：室外露天
三、一次风机启允许条件
（12）A一次风机在远方 （13）A一次风机控制回路无故障 （14）无A一次风机跳闸条件
三、一次风机跳闸条件
（1）一次风机驱动端轴承温度高（测点正常且温度大于85℃） （2）一次风机非驱动端轴承温度高（测点正常且温度大于85℃） （3）一次风机电机驱动端轴承温度高（测点正常且温度大于95℃） （4）一次风机电机非驱动端轴承温度高（测点正常且温度大于95℃） （5）一次风机运行，延时90秒出口挡板未开（一次风机运行90秒且无出 口挡板已开信号）
