墙式阻尼器施工方案1. 引言墙式阻尼器是一种用于减震和控制结构物振动的设备。
其主要应用在高层建筑、桥梁和工业设施等结构中，可以有效减轻地震、风载和振动带来的影响。
本文将介绍墙式阻尼器的施工方案，包括施工前的准备工作、施工过程的步骤和施工后的检验与验收。
2. 施工前准备在进行墙式阻尼器的施工前，需要进行一系列准备工作，以确保施工的顺利进行： - 确定工程所需的墙式阻尼器型号和数量，根据结构的荷载和抗震设防要求进行计算； - 对施工场地进行测量和评估，确定墙式阻尼器的安装位置； - 进行施工方案设计，包括墙体加固和安装墙式阻尼器的具体方案； - 联系供应商，预订所需材料和设备； - 安排施工人员，并进行培训和安全教育。
3. 施工过程3.1 墙体加固在安装墙式阻尼器之前，需要对墙体进行加固，以增强其承载能力和稳定性。
墙体加固的步骤如下： 1. 清理墙体表面，确保墙体表面平整、干净，并清除杂质和障碍物； 2. 执行墙体强度增强措施，如使用钢板加固、喷涂纤维增强材料等； 3. 根据设计要求，安装加固筋和加固板。
3.2 墙式阻尼器的安装墙式阻尼器的安装需要按照以下步骤进行： 1. 将墙式阻尼器的材料和设备准备齐全，包括阻尼器本体、连接件、螺栓等； 2. 根据设计要求，在墙体上标记出墙式阻尼器的安装位置； 3. 在标记位置处，使用电钻和钢筋切割机等工具，开孔和切割墙体； 4. 将墙式阻尼器安装在切割的孔洞内，通过螺栓和连接件固定住； 5. 确保墙式阻尼器的安装牢固、垂直并与结构相连。
3.3 阻尼器调试与测试完成墙式阻尼器的安装后，需要进行调试与测试，以确保其正常运行和效果的达到要求。
具体步骤如下： 1. 根据阻尼器的使用说明书，进行调试和设定，确保阻尼器的参数和工作方式正确； 2. 对墙式阻尼器进行负荷测试，模拟地震、风载等荷载情况，并观察阻尼器的工作情况； 3. 根据测试结果，调整和优化阻尼器的参数，以达到最佳的减震效果。
阻尼器安装工程施工方案

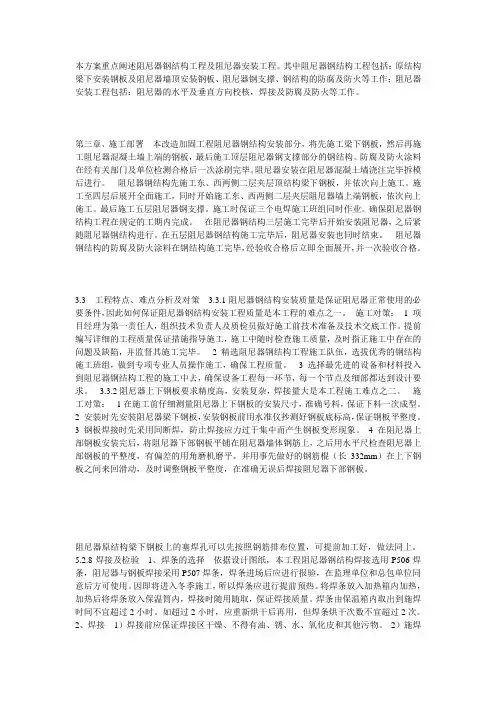

本方案重点阐述阻尼器钢结构工程及阻尼器安装工程。
其中阻尼器钢结构工程包括：原结构梁下安装钢板及阻尼器墙顶安装钢板、阻尼器钢支撑、钢结构的防腐及防火等工作；阻尼器安装工程包括：阻尼器的水平及垂直方向校核，焊接及防腐及防火等工作。
第三章、施工部署本改造加固工程阻尼器钢结构安装部分，将先施工梁下钢板，然后再施工阻尼器混凝土墙上端的钢板，最后施工顶层阻尼器钢支撑部分的钢结构。
防腐及防火涂料在经有关部门及单位检测合格后一次涂刷完毕。
阻尼器安装在阻尼器混凝土墙浇注完毕拆模后进行。
阻尼器钢结构先施工东、西两侧二层夹层顶结构梁下钢板，并依次向上施工。
施工至四层后展开全面施工，同时开始施工东、西两侧二层夹层阻尼器墙上端钢板，依次向上施工。
最后施工五层阻尼器钢支撑。
施工时保证三个电焊施工班组同时作业。
确保阻尼器钢结构工程在规定的工期内完成。
在阻尼器钢结构三层施工完毕后开始安装阻尼器，之后紧随阻尼器钢结构进行。
在五层阻尼器钢结构施工完毕后，阻尼器安装也同时结束。
阻尼器钢结构的防腐及防火涂料在钢结构施工完毕，经验收合格后立即全面展开，并一次验收合格。
3.3 工程特点、难点分析及对策 3.3.1阻尼器钢结构安装质量是保证阻尼器正常使用的必要条件，因此如何保证阻尼器钢结构安装工程质量是本工程的难点之一。
施工对策： 1 项目经理为第一责任人，组织技术负责人及质检员做好施工前技术准备及技术交底工作。
提前编写详细的工程质量保证措施指导施工，施工中随时检查施工质量，及时指正施工中存在的问题及缺陷，并监督其施工完毕。
2 精选阻尼器钢结构工程施工队伍，选拔优秀的钢结构施工班组，做到专项专业人员操作施工，确保工程质量。
3 选择最先进的设备和材料投入到阻尼器钢结构工程的施工中去，确保设备工程每一环节，每一个节点及细部都达到设计要求。
3.3.2阻尼器上下钢板要求精度高，安装复杂，焊接量大是本工程施工难点之二。
施工对策：1在施工前仔细测量阻尼器上下钢板的安装尺寸，准确号料，保证下料一次成型。
阻 尼 器 的 布 置 和 安 置 方 法
阻尼器的布置和安置方法
一、建筑方面
为了得到粘滞阻尼器在结构中的合理布置，一
般需有一个试算调整过程，使粘滞阻尼器消耗
地震的能量最有效，阻尼器安装在不同位置，
可以达到设计的不同目的。
一般粘滞阻尼器的布置原则是在阻尼器两端
具有较大的相对位移楼层设置；对于有扭转的
结构，尚应根据地震作用下结构扭转的情况不
对称设置抗扭转的阻尼器。
另外随着阻尼器在
结构抗震、抗风等项目上应用的发展，很多结构上都采用了不同安装方式、组成不同类型的安置模型。
总结目前阻尼器在结构上的安装方式，主要有对角支撑、人字型支撑、套索式支撑、剪刀式支撑等几种，如又图所示。
此外，还可以配合基础隔震系统、TMD系统等使用。
人字型支撑
二、桥梁方面
针对桥梁结构，粘滞阻尼器主要是用来控制结构纵向位移（相对位移）的。
原则上，它应该被安置在结构最大位移之处。
如梁的两端、梁墩之间和塔梁之间；对于多跨简支梁，为了使结构形成一个整体，也有时设置在梁梁之间，或其它可能的相对位移的两处。
如对于纵向运动，桥面梁和桥墩之间、桥面梁和塔之间、桥面各梁之间相互约束；另外它不仅可以用来纵向运动，也可以用来控制横向运动，也可以选用与桥梁成45度角来控制纵横两个方向运动的阻尼器，为了减少双层桥面的横向相对位移，可以安装成人字支撑的双层桥之间。
详见下表：
梁的两端
梁梁之间梁梁之间
I-5/91 HOV高速路双向安置
梁墩之间和塔梁之间人字支撑。
浅谈阻尼器在机械模块中的安装
浅谈阻尼器在机械模块中的安装为了使核岛重要设备和管线在地震或事故工况下保证其安全性，在AP1000机组设备和管道上安装有抗震液压阻尼器，文章以机械模块为例，简单介绍液压阻尼器的结构、安装和维护。
标签：液压阻尼器；结构；安装阻尼器，是以提供运动的阻力，耗减运动能量的装置，在机械模块系统中，阻尼器是管道和设备的重要保护装置之一，安装在管道、设备与结构之间，在管道处于正常工况下，阻尼器能适应管道或设备由于热膨冷缩引起的缓慢移动，而对被支撑结构件几乎没有阻尼；但当遭受压力突变的事故工况时，阻尼器就会通过刚性连接来限制位移，避免管道和设备遭受猛烈震动和撞击，从而起到保护模块系统不遭受破坏。
1 液压阻尼器结构阻尼器按结构可以分为机械阻尼器和液压阻尼器，按激活方式可分为加速度敏感性阻尼器和速度敏感性阻尼器，液压阻尼器主要由连接吊耳、铭牌、活塞杆外壳、行程指示器、液压油量视孔、焊接连接座组成（图1）。
2 液压阻尼器安装（1）阻尼器安装之前必须检查是否有损坏。
同时也要确认连接吊耳是都安装结实，现场的结构连接件和焊接座必须焊接完毕。
焊接座的安装必须符合：最大偏角发生与最大热膨胀方向一致。
侧向位移限制在不超过±6°。
防止焊接座被彼此扭曲，因为这样会限制可移动性，应防止阻尼器与管道连接轴线的偏心所引起官道上产生的附件扭矩。
（2）所有在连接处及其附近的焊接都要在阻尼器安装之前完成。
（3）安装时，阻尼器必须将活塞杆伸出到要求的安装长度（连接销到销之间的距离），拉伸时动作要慢而平滑，低于锁定速度，避免使阻尼器锁住。
小型阻尼器可以用手拉伸。
大型阻尼器可以用活塞杆的连接吊耳将设备吊起，利用自身重量将阻尼器拉伸到安装长度。
（4）阻尼器安装时，CS值与CC值要满足图纸要求，在机械模块图纸中，注释要求尺寸小于12”的公差为+/-0.1”，而技术规格书中要求C-C小于24”的公差为+/-1/2”。
根据技术规格书，阻尼器安装公差测量为冷态值（冷态为管道内注满水状态），由于模块内阻尼器在安装时，管道内还未注水，而注水后阻尼器所受压力状态发生细微变化，致使CS值不满足设计要求。
阻尼器钢结构及阻尼器安装施工方案
阻尼器钢结构及阻尼器安装施工方案阻尼器是一种用于抑制建筑物结构振动的装置，它可以大幅度降低结构受到的地震力，保护建筑物及其内部设备的安全。
在钢结构建筑中，阻尼器的安装施工方案是非常重要的一步，下面是一个详细的阻尼器钢结构及阻尼器安装施工方案。
1.施工准备工作在进行施工前，必须对工地进行广泛的调查和评估。
确保建筑物能够承受阻尼器的重量和振动强度。
并且需要与相关设计人员和建筑师进行详细沟通，了解结构的特点和变化。
2.钢结构加工和预制根据设计要求和现场实际情况，将阻尼器的材料和构件进行加工和预制。
钢结构的制作需要符合相关的制造标准和规范，所有构件必须经过严格的检查和测试，确保其质量和强度。
3.阻尼器的安装首先，需要在建筑物的钢结构上进行必要的基础和支撑安装，确保结构的稳定和牢固。
然后，将预制的阻尼器构件进行运输到施工现场，并根据设计要求进行安装。
安装过程中，需要使用合适的吊装设备和工具，确保阻尼器的准确位置和垂直度。
4.阻尼器与结构之间的连接在阻尼器和钢结构之间需要建立坚固的连接。
这可能包括螺栓连接、焊接或其他类型的连接方法。
无论使用何种连接方式，都必须确保其强度和可靠性，以抵抗阻尼器所受到的力和振动。
5.阻尼器运行测试和调整在安装完成后，需要对阻尼器进行测试以确保其正常运行。
这包括对阻尼器的电气和机械系统进行测试，检查其是否满足设计要求。
在测试过程中，如果发现问题或不正常情况，需要及时进行调整和修复。
6.完善施工记录和验收在施工过程中，需要详细记录每个环节的施工情况和结果。
包括材料的购买和使用情况、施工人员的操作和安装过程中的注意事项等。
完成施工后，需要进行阻尼器的验收，并与建筑设计师和相关部门协商和确认。
以上是阻尼器钢结构及阻尼器安装施工方案的主要内容。
在实际施工中，还需要考虑到施工安全、质量管理和进度控制等因素。
通过严格遵守设计和施工要求，能够确保阻尼器的正确运行和建筑物的安全性。
浙江建筑阻尼器安装方案
浙江建筑阻尼器安装方案浙江建筑阻尼器安装方案一、引言阻尼器是一种能够提供结构减震和减振效果的装置，广泛应用于各类大型建筑物和桥梁中。
在浙江省的建筑工程中，阻尼器的安装是确保建筑物抗震性能的重要一环。
本文将详细介绍浙江建筑阻尼器安装的方案。
二、需求分析根据建筑物的类型和设计要求，确定阻尼器的类型和数量。
一般情况下，使用的阻尼器有液压阻尼器和摩擦阻尼器两种，具体使用哪种类型需要根据建筑物的结构进行计算和分析。
同时，根据建筑物的规模和结构，确定阻尼器的数量和位置。
三、方案设计1. 确定阻尼器的安装位置根据建筑物的结构特点，确定阻尼器的安装位置。
一般情况下，阻尼器安装在建筑物的主体结构中，如梁、柱等部位。
同时，考虑到建筑物的整体结构平衡性，需要合理布置阻尼器的位置，使其能够发挥最大的减震效果。
2. 安装阻尼器的支撑结构在确定好阻尼器的安装位置后，需要设计并安装阻尼器的支撑结构。
支撑结构要保证足够的强度和刚度，能够承受阻尼器产生的力，并将其传递到建筑物的主体结构中。
支撑结构的材料一般采用高强度的钢材，安装时需按照设计要求进行焊接或紧固。
3. 安装阻尼器阻尼器的安装需要严格按照制造商提供的安装要求进行操作。
首先，将阻尼器的底座与支撑结构连接，确保其稳固。
然后，通过调整阻尼器的预压力和设置控制参数，使其能够满足设计要求。
最后，固定阻尼器的上部与建筑物的主体结构连接，确保其能够有效减震。
四、质量控制在阻尼器安装的过程中，需要进行严格的质量控制，以确保安装的效果和使用的安全性。
具体控制措施包括：1. 对阻尼器和支撑结构进行质量检测，确保其满足设计要求。
2. 在安装过程中，进行现场质量检查，并记录相关数据。
3. 在安装完成后，进行最终验收，并出具相应的阻尼器安装合格证明。
五、使用与维护阻尼器的使用和维护是确保其长期有效运行的关键。
使用阻尼器时，需要根据建筑物的实际情况进行合理操作，如调整阻尼器的控制参数等。
同时，定期对阻尼器进行检查和维护，包括润滑油的更换、密封件的检查等，以确保其正常运行。
粘滞阻尼器施工及安装方案
粘滞阻尼器采用硅油作为介质，通过小孔激射原理实现阻尼特性。
从工作原理来讲，阻尼结构设计、产品的寿命和可靠性，相比以往类型的阻尼器均发生了革命性变化，代表着其当前技术发展的最高水平。
下面一起来看看其具体的施工及安装方案：
在桥梁结构上安装：
钢箱梁底板和墩柱（盖梁）之间纵向（横向）布置粘滞阻尼器，同时也可将粘滞阻尼器与隔震支座配合使用，更大程度的耗散外部激励输入桥梁结构中的能量，达到保护主体结构的目的。
粘滞阻尼器是根据流体运动，特别是当流体通过节流孔时会产生粘滞阻力的原理而制成的，是一种与速度相关型阻尼器，一般由油缸、活塞、活塞杆及衬套、介质、销头等部分组成，活塞可以在油缸内作往复运动，活塞上设有阻尼结构，油缸内装满流体阻尼介质。
南京大德减震科技有限公司是国内从事减隔震产品研发及制造的专业企业，员工百余人，生产基地约40亩，能够满足大批量减隔震产品的生产任务。
公司以市场为导向，提供专业的工程减隔震技术咨询及各类减隔震产品的生产、检测、销售、安装、售后服务等一体化服务。
公司所生产的各类减隔震产品在新建建筑以及既有建筑的加固中取得了广泛的应用。
减隔震产品的应用有效的增加了结构的抗震性能、节约了工程造价，扩大了建筑使用面
积，获得了设计单位及其业主的广泛好评。
经过长期的工程实践，公司可以配合设计、业主、施工方等为项目提供更好的技术方案及解决对策，从而为客户创造更高的价值。
阻尼器工程施工方案设计
随着我国建筑行业的快速发展，建筑物的结构形式日益复杂，抗震性能要求越来越高。
阻尼器作为一种有效的减震装置，在建筑抗震领域得到了广泛应用。
本文针对某工程项目，提出阻尼器工程施工方案设计。
二、工程概况本项目为一栋高层住宅楼，总建筑面积约12万平方米，建筑高度约100米。
结构形式为钢筋混凝土框架-剪力墙结构体系。
根据地震设防要求，需在建筑结构中设置阻尼器，以提高建筑物的抗震性能。
三、阻尼器类型及选型根据工程特点和抗震要求，本工程采用粘滞阻尼器。
粘滞阻尼器具有以下优点：1. 耗能能力强，能够有效降低建筑结构的地震响应；2. 结构紧凑，安装方便；3. 稳定性好，使用寿命长。
根据工程规模和抗震要求，本工程选用VFD粘滞阻尼器，型号为VFD100。
四、阻尼器施工方案设计1. 施工准备（1）熟悉设计图纸，了解阻尼器的安装位置、型号和数量；（2）组织施工人员进行技术交底，明确施工要求和安全措施；（3）准备施工工具和材料，如吊车、钢筋、混凝土、焊条等；（4）做好现场安全防护措施，确保施工安全。
2. 施工工艺（1）埋件施工：按照设计图纸要求，在结构中预埋钢筋，焊接固定埋件；（2）阻尼器安装：将阻尼器吊装至预埋件位置，连接固定；（3）阻尼器调试：调整阻尼器，使其满足设计要求；（4）焊接：将阻尼器节点板与预埋件满焊；（5）清理现场：对焊接部位进行打磨、清理，确保美观。
3. 施工质量控制（1）确保埋件位置准确，焊接牢固；（2）安装阻尼器时，注意调整使其水平、垂直；（3）焊接质量应符合规范要求；（4）阻尼器调试应满足设计要求。
4. 安全措施（1）施工人员应穿戴安全帽、安全带等防护用品；（2）吊装阻尼器时，确保吊装设备完好，吊装人员熟练；（3）焊接作业时，做好防火、防中毒措施；（4）施工现场应设置警示标志，确保施工安全。
五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保阻尼器施工按期完成。
六、结语本文针对某高层住宅楼工程，提出了阻尼器工程施工方案设计。
