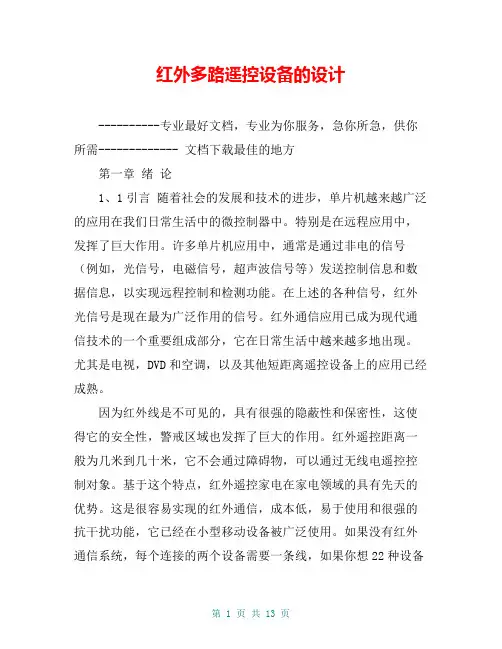

红外多路遥控设备的设计----------专业最好文档，专业为你服务，急你所急，供你所需------------- 文档下载最佳的地方第一章绪论1、1引言随着社会的发展和技术的进步，单片机越来越广泛的应用在我们日常生活中的微控制器中。
特别是在远程应用中，发挥了巨大作用。
许多单片机应用中，通常是通过非电的信号（例如，光信号，电磁信号，超声波信号等）发送控制信息和数据信息，以实现远程控制和检测功能。
在上述的各种信号，红外光信号是现在最为广泛作用的信号。
红外通信应用已成为现代通信技术的一个重要组成部分，它在日常生活中越来越多地出现。
尤其是电视，DVD和空调，以及其他短距离遥控设备上的应用已经成熟。
因为红外线是不可见的，具有很强的隐蔽性和保密性，这使得它的安全性，警戒区域也发挥了巨大的作用。
红外遥控距离一般为几米到几十米，它不会通过障碍物，可以通过无线电遥控控制对象。
基于这个特点，红外遥控家电在家电领域的具有先天的优势。
这是很容易实现的红外通信，成本低，易于使用和很强的抗干扰功能，它已经在小型移动设备被广泛使用。
如果没有红外通信系统，每个连接的两个设备需要一条线，如果你想22种设备实现相互的连接，红外通信系统可以很简单很方便的完成这个令人头疼的问题。
1、2红外通信系统原理红外线，波长为0、70μm〜1mm的范围内，以300μm〜1mm的区域也被称为亚毫米波。
大气红外辐射传输的影响主要是吸收和散射。
使用红外线通信模式来传输信号的方式，称为红外线通信。
红外通信是利用950nm近红外波段的红外线作为传输信息的媒体，即通信信道。
发送端的基带信号调制成一系列的二进制脉冲串信号，通过红外发射管的红外线信号。
接收的接收到的光脉冲转换成电信号，然后被放大，滤波后，解调电路进行解调，由脉冲宽度调制的脉冲宽度调制信号（PWM）和通过脉冲串之间的时间间隔来实现减少了常用的二进制实现信号调制的脉冲调制（PPM）这两种方法。
总的来说，红外通信的本质是二进制数字信号调制和解调，利用红外线传输信道;红外通讯接口是一个通道的红外调制解调器。
1、3红外通信系统的特点红外通信技术，成本低，跨平台，点对点高速数据连接，尤其是嵌入式系统。
主要应用：设备互联，信息网关。
装置内的设备连接完成后，不同的文件和信息交换。
信息网关负责连接信息终端和互联网。
红外通信技术作为一种无线连接技术被广泛应用于世界各地的许多硬件和软件平台，支持其主要特点是：1。
通过数据和红外光脉冲，来实现无线数据收发器之间的相互转换;2电脉冲是主要用于更换电缆连接点3与早期的通信标准兼容的新的通信标准，4小的角度（锥角小于30度），短距离，点线数据传输，保密性强;5更高的传输速率，4M 速率的FIR技术已被广泛使用，16M速率的VFIR技术已经发布了6不透明阻隔材料，可以按性别分开，有限的物理使用简便，易于使用群集：红外技术是有限的使用空间。
红外传输的过程中不会遇到不透明的材料，如墙壁。
它将反映此功能，确定每个设备之间，可以用在不同的物理空间7。
无信道资源占用性，高安全性的特点：红外光学传输数据使用此功能决定了它不存在的无线信道资源的使用，安全性特别高。
在有限的空间内使用窃听数据是不容易的事情。
8极好的互换性，通用性强。
因为使用光传输，并使用有限的物理空间。
红外线发射接收设备在相同频率上，条件，可用于与对方。
9无有害辐射，绿色环保产品特点：科学实验表明，红外线是一种对人体有益的频谱，所以红外产品是真正的绿色产品。
此外，也有较强的抗干扰红外通信，系统易于安装，易于管理等。
红外数据通信技术的缺点：1。
受视线，它的传输距离短;2。
在固定的位置，需要通信设备3。
他们点对点的传输连接，无法灵活地组成网络、1、4本次课题的主要任务该项目的使命是完成多通道红外遥控发射器和接收系统的设计和生产。
设计需要掌握多通道红外遥控发射器和接收器系统的工作原理，红外多通道红外遥控发射器和接收器的传输信息媒体的短距离无线控制系统，8个远程工作状态的控制对象用于工业，医疗，家电等设备的开启或关闭控制，每个设备也可以控制八种工作状态。
具体要求如下：（1）遥远的距离是大于5M，红外遥控器和红外接收器的距离大于5米之间;（2）的状态的控制8种，然后为每个设备8种工作状态的控制，（3）的工作频率40kHz的红外发射器和接收器的载波频率为40kHz（4）显示控制的发射机，接收器可以显示的控制状态。
（5）发射功率大于100MW。
第二章红外通信系统的基本原理红外通信的基本原理是通过输入端输入的信号，然后发送该基带二进制信号调制的脉冲信号，然后通过红外发射器发射红外信号。
由于串行红外输出，使用特定的脉冲编码标准，这些标准和RS232串行传输标准是不同的。
如果在两个设备之间进行红外通讯，这是必要的RS232代码和的IRDA编码的转换，加入的编码和解码电路，整个程序。
因为红外发光二极管的发射功率一般只有100mW左右，接收器接收到的信号非常微弱，所以还添加了一个高增益放大器。
通过红外LED 的特性表明，在调制模式的情况下，才能达到低俗的无线数据传输，没有调制的红外通信距离是比较接近的只有约30cm。
这是系统的要求和我们很远，所以我们选择了通信距离更远，更高的数据速率，更稳定的性能和鲁棒性更好的调制红外通信。
2、1 系统组成框图通用红外遥控系统包括两个主要组成部分的发送和接收，编码器/解码器的应用程序的ASIC芯片控制图2、1、1中所示的操作。
发射部分包括键盘矩阵，编码与调制，LED红外发射器，接收部分包括led灯接收，高增益放大器，解调，解码电路。
图2、1、1红外发射与接收系统方框图发送部分的主要成分是一个红外发光二极管。
它实际上是一种特殊的发光二极管，由于其内部材料不同于普通发光二极管，在其两端施加电压时，它会发出的红外线，而不是可见光。
目前广泛使用的红外发光二极管发出的红外线的波长为940nm的左右，形状和一般的发光二极管相同的（参见图2、1、2），但颜色不同。
红外发光二极管一般有黑色，深蓝色，透明三种种颜色。
确定红外发光二极管是好还是坏，普通二极管相同的方法来判断。
图2、1、2 红外接收管接收部分是一个光电二极管。
在实际应用中，得到的红外接收器二极管是反向偏置的，能正常工作，即红外接收器电路中的二极管是相反的使用的应用程序，以获得高的灵敏度。
红外接收二极管一般圆形和方形。
由于红外发光二极管的发射功率一般都比较小（功率100mW 左右），从而使接收到的信号的红外接收器二极管相对较弱，有必要增加高增益放大器电路。
几年前用μPC1373H，CXxx6A其他的特殊的红外接收放大电路。
近年来，无论是业余或正式生产产品使用的大多完成的红外接收器。
成品红外接收包大致有两种：一种采用金属屏蔽;一种是塑料封装。
有三个管脚，正电源（VDD），电源负（GND）和数据输出（VO或OUT）。
图2、1、3显示了一些红外接收器的成品外观。
红外接收器接脚分布根据型号而有所不同，是指制造商的说明使用。
成品红外接收器的优点是不需要复杂的调试和外壳屏蔽，使用晶体管，非常方便。
但使用时要注意精致的红外接收器载波频率。
红外遥控公共载波38kHz的频率，这是由发送侧决定是455kHz的振荡器。
上进行发射机晶体的整数除法，分频系数一般取12，所以455KHZ÷12≈37、9千赫≈38kHz的。
也有一些远程系统使用40kHz的搭配36kHz，56kHz的，等等，一般从发射器来确定振荡频率的晶体。
远程控制系统的设计要求的载波频率为40kHz。
图2、1、32、2 多路控制的红外遥控系统多路复用控制红外线发光部通常有许多按钮，代表不同的控制功能。
当按下按钮，发射器，接收端相应有不同的输出状态。
可分为脉冲，电平，自锁，互锁，五种形式的数据接收器的输出状态。
“脉冲”输出时，该按钮是在发射机，接收机输出端对应的一个“有效脉冲”，宽度一般是约100ms。
“级别”是指发射机输出键被按下，接收器输出终端对应的“有效的水平”，当你松开钥匙发射器，接收器“有效电平”消失。
在这里，“有效脉冲”和“有效电平”可能是高的，它可能是低电平时，输出引脚取决于各自的静态条件下，如静态低，则“高”是有效的，如静态高时，“低”是积极的。
最“高”的断言。
“自锁”变送器的输出是一个关键的每次接收终端对应的输出状态改变，原有的高，低，低到高的原始。
这样的输出是适合作为电源开关，静音控制。
该输出格式有时被称为“反向”。
“互锁”输出被清零对方的多个输出，在同一时间，只有一个输出端是活动的。
电视频道选择在这样的情况下的情况下，其他的问题，如调光，速度，音频输入选择。
“数据”是指到发射机输出键的数目被分配一个号码，在接收端使用多个输出形式一个二进制数来表示不同的按键。
一般情况下，接收的数据输出中除少数几个，应该有“数据有效”输出到后级的数据及时。
此输出格式一般是用一个微控制器或计算机接口。
除了这些输出形式，有“锁定”和“临时”两种形式。
所谓“锁存”输出是指每发送一个信号发射器，接收器输出相应的“储存”，直到一个新的信号，迄今收到“临时”的输出与引进的“级别”的输出类似。
第三章红外遥控系统的总体设计3、1 发射控制系统设计本节按照设计要求：用数字显示并控制状态的，那就是第一次按“1”键51指令集和输出引脚兼容。
由于多8个CPU 和闪存结合在一个单一的芯片中，ATMEL的AT89C51单片机是一种高效，AT89C2051是一个精简版的。
A T89C51单片机为很多嵌入式控制系统提供了高度的灵活性和低廉的解决方案。
外形及引脚排列如图所示，现在AT89S51/52更换AT89C51/52。
图4、14、1、1主要特性和MCS-51和4K字节的可编程FLASH存储器的寿命;1,000写/擦除周期数据保留时间，10年全静态操作0Hz的24MHz的三个程序存储器锁定128×8位内部RAM，32个可编程I/ O线，2个16位定时器/计数器，5个中断源，可编程串行通道，低功耗空闲和掉电模式片上振荡器和时钟电路。
功能概述：AT89C51提供以下标准功能：4K字节的Flash闪存，128字节的内部RAM，32个I / O线，2个16位定时器/计数器，一个五向量中断结构，全双工工串行通信端口，片上振荡器和时钟电路。
同时，AT89C51可以减少到0Hz静态逻辑操作，并支持两种软件可选的节电模式。
空闲模式下，CPU停止工作，但允许RAM，定时/计数器，串行口和中断系统继续运作。
掉电模式保存RAM的内容，但振荡器停止工作，并禁用所有其他部分的工作，直到下一个硬件复位。
4、1、2 管脚说明 VCC：电源电压。
G ND：接地。
P 0口：P0口是一个8位开漏双向I / O端口，每个引脚可以吸收8TTL门电流。
