【CN209446888U】虚拟现实头戴式显示设备【专利】
【CN209765424U】虚拟现实设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920576515.4(22)申请日 2019.04.25(73)专利权人 南昌虚拟现实研究院股份有限公司地址 330038 江西省南昌市红谷滩新区会展路545号红谷城投大厦1408室(72)发明人 赖进 江霞 段火新 (74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 熊文杰 邓云鹏(51)Int.Cl.G06F 1/20(2006.01)G06F 1/16(2006.01)
(54)实用新型名称虚拟现实设备(57)摘要本申请涉及一种虚拟现实设备，包括：内壳体、隔热层、电源板和控制主板，隔热层设置于内壳体的内部，并将内壳体的内部间隔为相互独立的第一壳体空间和第二壳体空间，电源板设置于第一壳体空间，控制主板设置于第二壳体空间，电源板连接所述控制主板。上述虚拟现实设备设置有内壳体，并且通过隔热层将内壳体的内部间隔为相互独立的两个壳体空间，将电源板和控制主板分别设置于不同的壳体空间，使得虚拟现实设备充电过程中电源板产生的热量无法传递到控制主板，从而避免控制主板温度过高的情况发生，
有效提高了虚拟现实设备的工作可靠性。
权利要求书1页 说明书6页 附图2页CN 209765424 U2019.12.10
CN 209765424
U1.一种虚拟现实设备，其特征在于，所述设备包括：内壳体；隔热层，设置于所述内壳体的内部，并将所述内壳体的内部间隔为相互独立的第一壳体空间和第二壳体空间；电源板，设置于所述第一壳体空间；控制主板，设置于所述第二壳体空间，所述电源板连接所述控制主板。2.根据权利要求1所述的虚拟现实设备，其特征在于，所述电源板包括电源基板和充电管理芯片，所述充电管理芯片电连接于所述电源基板。3.根据权利要求2所述的虚拟现实设备，其特征在于，所述控制主板包括主板基板、中央处理芯片、射频功率放大芯片和电源管理芯片，所述中央处理芯片、所述射频功率放大芯片和所述电源管理芯片设置于所述主板基板。4.根据权利要求3所述的虚拟现实设备，其特征在于，所述设备还包括柔性电路板，所述电源基板和所述主板基板均设置有柔性电路板接口，所述柔性电路板通过对应的柔性电路板接口将所述电源板与所述控制主板连接。5.根据权利要求4所述的虚拟现实设备，其特征在于，所述柔性电路板设置有电源线和信号线，所述电源线与所述信号线隔离设置，并且所述信号线包地设置。6.根据权利要求3所述的虚拟现实设备，其特征在于，所述虚拟现实设备还设置有散热装置，所述散热装置包括导热硅胶、屏蔽罩和散热器件，所述充电管理芯片、所述中央处理芯片、所述射频功率放大芯片和所述电源管理芯片的表面分别覆盖设置有导热硅胶，所述屏蔽罩的内表面与所述导热硅胶贴合设置，所述散热器件设置于所述屏蔽罩的外表面。7.根据权利要求6所述的虚拟现实设备，其特征在于，所述散热器件包括石墨散热片、纳米碳铜散热片或液冷管中的至少一种。8.根据权利要求1所述的虚拟现实设备，其特征在于，所述隔热层包括聚酯纤维超薄毡隔热层、玻璃纤维超薄毡隔热层或预氧丝纤维超薄毡隔热层中的至少一种。9.根据权利要求1所述的虚拟现实设备，其特征在于，所述设备还包括外壳体和显示组件，所述显示组件和所述内壳体均设置于所述外壳体的内部，所述显示组件连接所述控制主板。10.根据权利要求1-9任一项所述的虚拟现实设备，其特征在于，所述虚拟现实设备为
【CN209765166U】虚拟现实镜组、设备以及系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920254918.7(22)申请日 2019.02.28(73)专利权人 南昌虚拟现实研究院股份有限公司地址 330038 江西省南昌市红谷滩新区会展路545号红谷城投大厦1408室(72)发明人 来颖 江霞 (74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 邓云鹏(51)Int.Cl.G02B 27/01(2006.01)(ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称虚拟现实镜组、设备以及系统(57)摘要本申请涉及一种虚拟现实镜组、设备以及系统。包括主体；至少一组透镜组件，装配于主体上；每组透镜组件包括第一透镜部及第二透镜部，第一透镜部与第二透镜部配置为从观看者人眼至成像侧沿光轴方向依序设置；以及调节组件，与每组透镜组件中第一透镜部和第二透镜部中至少一者传动连接；每组透镜组件中第一透镜部和第二透镜部的一者相对另一者运动至两者之间的相对位置关系发生改变。上述虚拟现实镜组、设备以及系统，通过调节第一透镜部和第二透镜部的相对位置，改变物体的成像位置，使不同视力水平的用户都能够看到清晰的轮廓，解决了由佩戴眼镜造成的使用者负重增加、鼻梁和耳朵部位损伤，
引起用户使用不便捷的问题。
权利要求书3页 说明书11页 附图3页CN 209765166 U2019.12.10
CN 209765166
U1.一种虚拟现实镜组，其特征在于，包括：主体；至少一组透镜组件，装配于所述主体上；每组所述透镜组件包括第一透镜部及第二透镜部，所述第一透镜部与所述第二透镜部配置为从观看者人眼至成像侧沿光轴方向依序设置；以及调节组件，与每组所述透镜组件中所述第一透镜部和所述第二透镜部中至少一者传动连接；其中，基于所述调节组件的驱动，每组所述透镜组件中所述第一透镜部和所述第二透镜部的一者相对另一者运动至两者之间的相对位置关系发生改变；所述相对位置关系包括位于同一方向上处于平镜状态的第一相对位置、处于近视镜状态的第二相对位置以及处于远视镜状态的第三相对位置。2.根据权利要求1所述的虚拟现实镜组，其特征在于，每组所述透镜组件中所述第一透镜部和所述第二透镜部配置于与光轴垂直的同一平面内，且基于所述调节组件的驱动，每组所述透镜组件中所述第一透镜部和所述第二透镜部之间在自身所在平面内的相对位置关系可改变。3.根据权利要求1所述的虚拟现实镜组，其特征在于，每组所述透镜组件中所述第一透镜部和所述第二透镜部沿光轴方向平行且间隔布置于与光轴垂直的同一平面内，且所述第一透镜部与所述第二透镜部的延伸方向均与光轴方向垂直；其中，所述第一透镜部与所述第二透镜部中至少一者可相对光轴沿自身的延伸方向平移。4.根据权利要求1所述的虚拟现实镜组，其特征在于,每组所述透镜组件中所述第一透镜部和所述第二透镜部布置于沿观看者人眼的上下方向与光轴垂直的同一平面内；且每组所述透镜组件中所述第一透镜部和所述第二透镜部沿平行光轴的方向间隔设置；基于所述调节组件的驱动，每组所述透镜组件中所述第一透镜部和所述第二透镜部中至少一者可相对观看者人眼上下平移，以使每组所述透镜组件可于平镜状态、近视镜状态以及远视镜状态之间切换。5.根据权利要求1-4任意一项所述的虚拟现实镜组，其特征在于,所述第一透镜部与所述第二透镜部中一者相对光轴保持静止，另一者相对保持静止的一者平移；或者所述第一透镜部与所述第二透镜部相对光轴相互平移。6.根据权利要求1-4任意一项所述的虚拟现实镜组，其特征在于，所述第一透镜部包括具有第一凹陷段和第一凸出段的第一曲面，所述第二透镜部包括具有第二凹陷段和第二凸出段的第二曲面；基于所述调节组件的驱动，所述第一透镜部和所述第二透镜部中一者相对另一者可运动至以下位置中一者：所述第一凸出段与所述第二凹陷段互补且所述第二凸出段与所述第一凹陷段互补的所述第一相对位置；所述第一凹陷段与所述第二凹陷段沿光轴方向至少部分重合的所述第二相对位置；所述第一凸出段与所述第二凸出段沿光轴方向至少部分重合的所述第三相对位置。7.根据权利要求6所述的虚拟现实镜组，其特征在于，所述第一凹陷段和所述第一凸出段沿所述第一透镜部的延伸方向布置，
【CN209460496U】一种带有辅助支撑的VR眼镜【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920496417.X(22)申请日 2019.04.12(73)专利权人 巨龙光学（福建）有限公司地址 355200 福建省宁德市福鼎市秦屿镇水井头工业区求是路(72)发明人 董赣兵 (51)Int.Cl.G02B 27/01(2006.01)
(54)实用新型名称一种带有辅助支撑的VR眼镜(57)摘要本实用新型属于VR眼镜技术领域，尤其为一种带有辅助支撑的VR眼镜，包括VR眼镜本体，所述VR眼镜本体上设置有支撑板，所述支撑板上固定连接有连接带，所述连接带远离支撑板的一端固定连接有固定圈，所述固定圈内设置有支撑网，所述固定圈的一侧设置有固定带，所述固定带远离固定圈的一端连接有滑动套；本实用新型，通过固定圈和支撑网的共同作用，使其与头部的接触面积比单一的固定带与头部的接触面积大，减轻了头部的压力，保证了体验的舒适度，通过三根固定带和滑动套的共同作用，可以使三根固定带在滑动套的作用下在第二绑带上滑动，从而实用不同头围人群的使用，通过魔术贴勾面和魔术贴毛面粘贴位置的调节，方便了VR眼镜的
佩戴。
权利要求书1页 说明书3页 附图1页CN 209460496 U2019.10.01
CN 209460496
U1.一种带有辅助支撑的VR眼镜，包括VR眼镜本体(8)，其特征在于：所述VR眼镜本体(8)上设置有支撑板(7)，所述支撑板(7)上固定连接有连接带(13)，所述连接带(13)远离支撑板(7)的一端固定连接有固定圈(5)，所述固定圈(5)内设置有支撑网(6)，所述固定圈(5)的一侧设置有固定带(3)，所述固定带(3)远离固定圈(5)的一端连接有滑动套(2)，所述VR眼镜本体(8)的两侧固定连接有连接块(9)，所述连接块(9)的一侧固定连接有第一绑带(12)，所述第一绑带(12)上设置有魔术贴毛面(10)，所述滑动套(2)内套接有第二绑带(1)，所述第二绑带(1)的两端设置有魔术贴勾面(11)，所述魔术贴勾面(11)与魔术贴毛面(10)粘贴，所述固定带(3)内设置有支撑杆(4)。2.根据权利要求1所述的一种带有辅助支撑的VR眼镜，其特征在于：所述支撑杆(4)的材质为橡胶。3.根据权利要求1所述的一种带有辅助支撑的VR眼镜，其特征在于：所述固定带(3)和滑动套(2)的数量均有三个，且三个固定带(3)在固定圈(5)的固定间距相同。4.根据权利要求1所述的一种带有辅助支撑的VR眼镜，其特征在于：所述固定带(3)与

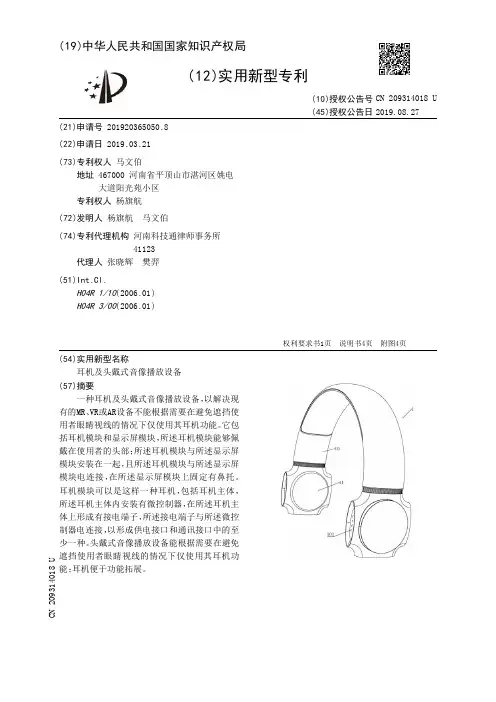

【CN209314018U】耳机及头戴式音像播放设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920365050.8(22)申请日 2019.03.21(73)专利权人 马文伯地址 467000 河南省平顶山市湛河区姚电大道阳光苑小区 专利权人 杨旗航(72)发明人 杨旗航 马文伯 (74)专利代理机构 河南科技通律师事务所 41123代理人 张晓辉 樊羿(51)Int.Cl.H04R 1/10(2006.01)H04R 3/00(2006.01) (54)实用新型名称耳机及头戴式音像播放设备(57)摘要一种耳机及头戴式音像播放设备，以解决现有的MR、VR或AR设备不能根据需要在避免遮挡使用者眼睛视线的情况下仅使用其耳机功能。它包括耳机模块和显示屏模块，所述耳机模块能够佩戴在使用者的头部；所述耳机模块与所述显示屏模块安装在一起，且所述耳机模块与所述显示屏模块电连接，在所述显示屏模块上固定有鼻托。耳机模块可以是这样一种耳机，包括耳机主体，所述耳机主体内安装有微控制器，在所述耳机主体上形成有接电端子，所述接电端子与所述微控制器电连接，以形成供电接口和通讯接口中的至少一种。头戴式音像播放设备能根据需要在避免遮挡使用者眼睛视线的情况下仅使用其耳机功能；
耳机便于功能拓展。
权利要求书1页 说明书4页 附图4页CN 209314018 U2019.08.27
CN 209314018
U1.一种头戴式音像播放设备，包括耳机模块和显示屏模块，所述耳机模块能够佩戴在使用者的头部；其特征在于，所述耳机模块与所述显示屏模块安装在一起，且所述耳机模块与所述显示屏模块电连接，在所述显示屏模块上固定有鼻托。2.如权利要求1所述的头戴式音像播放设备，其特征在于，所述耳机模块与所述显示屏模块磁吸附连接。3.如权利要求1所述的头戴式音像播放设备，其特征在于，所述耳机模块与所述显示屏模块插接连接。4.如权利要求1所述的头戴式音像播放设备，其特征在于，所述耳机模块与所述显示屏模块卡扣连接。5.如权利要求1所述的头戴式音像播放设备，其特征在于，还包括电源模块，所述电源模块与所述耳机模块安装在一起，以使所述电源模块能够向所述耳机模块供电。6.如权利要求1所述的头戴式音像播放设备，其特征在于，所述耳机模块为头戴式蓝牙耳机。7.一种耳机，包括耳机主体，其特征在于，所述耳机主体内安装有微控制器，在所述耳机主体上形成有接电端子，所述接电端子与所述微控制器电连接，以形成供电接口和通讯
【CN209707816U】一种VR装置的可穿戴设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920614427.9(22)申请日 2019.04.30(73)专利权人 王嘉地址 450000 河南省郑州市金水区经七路33号院6号楼2号(72)发明人 王嘉 (74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰(51)Int.Cl.G02B 27/01(2006.01)
(54)实用新型名称一种VR装置的可穿戴设备(57)摘要本实用新型涉及虚拟现实的技术领域，特别是涉及一种VR装置的可穿戴设备，其可以减少佩戴于使用者头部的VR眼镜的掉落现象，保持使用者的体验效果；包括VR眼镜、第一固定带、第二固定带、魔术贴子贴和魔术贴母贴；还包括弧形连接架、定位板、两组连接杆、两组垫板、两组限位环、两组弹性绑带、多组固定子扣和两组固定母扣，两组弹性绑带上分别设置有两组限位块，还包括两组耳罩、两组定位环和两组耳机，两组耳罩分别安装在两组垫板底部，并在两组耳罩上分别设置有两组固定槽，两组耳机分别固定安装在两组固定槽内，两组定位环分别安装在两组耳罩外壁上，第一固定带和第二固定带分别穿过两组
定位环。
权利要求书1页 说明书4页 附图2页CN 209707816 U2019.11.29
CN 209707816
U1.一种VR装置的可穿戴设备，包括VR眼镜(1)、第一固定带(2)、第二固定带(3)、魔术贴子贴(4)和魔术贴母贴(5)，第一固定带(2)和第二固定带(3)一端分别与VR眼镜(1)两端连接，魔术贴子贴(4)和魔术贴母贴(5)分别安装在第一固定带(2)和第二固定带(3)上；其特征在于，还包括弧形连接架(6)、定位板(7)、两组连接杆(8)、两组垫板(9)、两组限位环(10)、两组弹性绑带(11)、多组固定子扣(12)和两组固定母扣(13)，所述弧形连接架(6)两端分别与VR眼镜(1)顶部和定位板(7)右侧壁连接，所述两组连接杆(8)两端分别与弧形连接架(6)中央区域和两组垫板(9)连接，所述第二固定带(3)另一端与定位板(7)固定连接，所述魔术贴子贴(4)粘贴在魔术贴母贴(5)上，所述两组限位环(10)分别安装在定位板(7)底部前半区域和后半区域，所述两组弹性绑带(11)一端分别与VR眼镜(1)底部前半区域和后半区域连接，并且两组弹性绑带(11)另一端分别穿过两组限位环(10)，所述两组固定母扣(13)分别安装在两组弹性绑带(11)远离VR眼镜(1)的一端，所述多组固定子扣(12)分别安装在两组弹性绑带(11)中央区域，所述两组弹性绑带(11)上分别设置有两组限位块(14)，还包括两组耳罩(15)、两组定位环(16)和两组耳机(17)，所述两组耳罩(15)分别安装在两组垫板(9)底部，并在两组耳罩(15)上分别设置有两组固定槽，所述两组耳机(17)分别固定安装在两组固定槽内，所述两组定位环(16)分别安装在两组耳罩(15)外壁上，所述第一固定带(2)和第二固定带(3)分别穿过两组定位环(16)。2.如权利要求1所述的一种VR装置的可穿戴设备，其特征在于，还包括多组固定杆(18)、定位螺纹管(19)、定位螺纹杆(20)、电机(21)、传动轴(22)和多组扇叶(23)，所述多组固定杆(18)两端分别与定位板(7)右侧壁和定位螺纹管(19)连接，所述定位螺纹杆(20)底端螺装至定位螺纹管(19)中，并在定位螺纹杆(20)顶端设置有固定板(24)，所述电机(21)安装在固定板(24)顶部，所述传动轴(22)右端与电机(21)左侧壁输出端连接，所述多组扇叶(23)均安装在传动轴(22)外壁左半区域。3.如权利要求2所述的一种VR装置的可穿戴设备，其特征在于，还包括限位螺母(25)，所述限位螺母(25)螺装至定位螺纹杆(20)上半区域，并且限位螺母(25)与定位螺纹管(19)顶部接触。4.如权利要求3所述的一种VR装置的可穿戴设备，其特征在于，还包括两组垫圈(26)，所述两组垫圈(26)分别安装在两组耳罩(15)上。5.如权利要求4所述的一种VR装置的可穿戴设备，其特征在于，还包括保护壳(27)、两组安装板(28)和多组固定螺钉(29)，所述两组安装板(28)均安装在保护壳(27)上，所述多组固定螺钉(29)分别螺装通过两组安装板(28)并螺装至固定板(24)中，所述电机(21)位于保护壳(27)中。6.如权利要求5所述的一种VR装置的可穿戴设备，其特征在于，还包括保护罩(30)，所述保护罩(30)安装在保护壳(27)左侧壁上，所述传动轴(22)穿过保护罩(30)，所述多组扇叶(23)均位于保护罩(30)中。7.如权利要求6所述的一种VR装置的可穿戴设备，其特征在于，所述保护罩(30)上设置有多组通风孔。8.如权利要求7所述的一种VR装置的可穿戴设备，其特征在于，还包括缓冲垫(31)，所

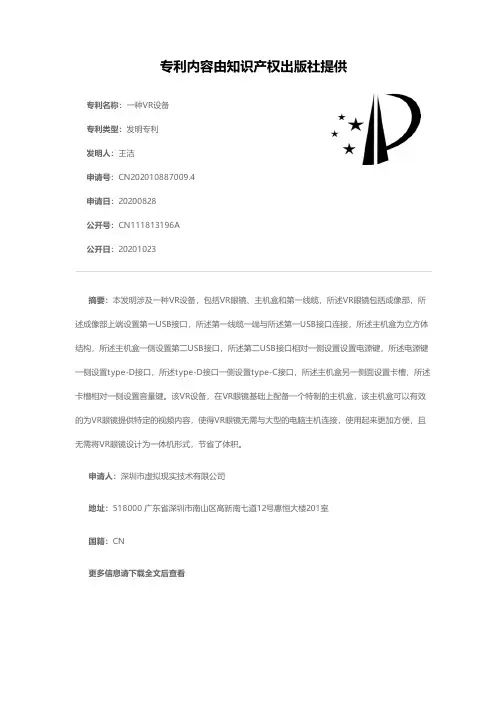

一种VR设备[发明专利]
![一种VR设备[发明专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/ffca6da6767f5acfa0c7cdc0.webp)
专利名称：一种VR设备
专利类型：发明专利
发明人：王洁
申请号：CN202010887009.4
申请日：20200828
公开号：CN111813196A
公开日：
20201023专利内容由知识产权出版社提供
摘要：本发明涉及一种VR设备，包括VR眼镜、主机盒和第一线缆，所述VR眼镜包括成像部，所
述成像部上端设置第一USB接口，所述第一线缆一端与所述第一USB接口连接，所述主机盒为立方体
结构，所述主机盒一侧设置第二USB接口，所述第二USB接口相对一侧设置设置电源键，所述电源键
一侧设置type‑D接口，所述type‑D接口一侧设置type‑C接口，所述主机盒另一侧面设置卡槽，所述
卡槽相对一侧设置音量键。该VR设备，在VR眼镜基础上配备一个特制的主机盒，该主机盒可以有效
的为VR眼镜提供特定的视频内容，使得VR眼镜无需与大型的电脑主机连接，使用起来更加方便，且
无需将VR眼镜设计为一体机形式，节省了体积。
申请人：深圳市虚拟现实技术有限公司
地址：518000 广东省深圳市南山区高新南七道12号惠恒大楼201室
国籍：CN
更多信息请下载全文后查看
