中厚板轧机轧辊的使用特点与管理要求
轧辊管理制度
轧辊管理制度1. 背景介绍轧辊作为钢铁企业生产流程不可或缺的设备，承担着将钢料压制成所需宽度、厚度等规格的重要任务。
轧辊使用频率高，负荷大，耐磨性能要求高，因此轧辊的管理尤为重要。
2. 轧辊使用管理2.1 轧辊保养、维护（1）保养：按照轧辊使用规程，轧辊使用过程中应定期进行保养，保证其性能稳定，使用寿命长。
保养具体包括对轧辊的清洁、涂油、松动部位的拧紧等工作。
（2）维护：根据轧辊使用情况，每经过一定的轧制工作（根据实际情况而定），即须拆下轧辊，进行清理、检查与维护。
维护主要包括对轧辊表面、磨损程度、涂层质量等进行检查，并开展必要的维修工作。
2.2 轧辊保管、检验（1）保管：轧辊在空闲期间，应妥善存放在轧辊仓库内，防止轧辊变形、损坏等情况的发生。
（2）检验：每次轧辊使用前，都应对其表面进行检查，确保无严重缺陷或损伤，避免出现质量问题。
3. 轧辊使用注意事项3.1 使用前注意在使用轧辊前，必须统一进行检查，并确保轧辊的各项性能完好，防止出现轧制质量问题。
3.2 使用中注意在使用轧辊时，应遵守操作规程，严禁违例操作，以免造成事故。
另外，在轧辊使用过程中应对润滑系统进行关键部位的检查、保养、维修，以保证润滑效果。
3.3 使用后注意当轧辊使用结束后，应及时对其进行清洗、检查和保养工作，保证其正常使用。
4. 轧辊质量管理轧辊是相关产品的重要配套工具，其质量直接影响到钢铁企业的生产效率和产品质量，因此对其质量的控制非常重要。
钢铁企业应制定完善的质量管理制度，对于生产出来的轧辊进行全方位的检查，确保其出厂前的质量符合国家标准和企业要求。
同时对轧辊的制作过程中每一个环节都进行严格的质量检查，并采取措施纠正问题，以保证轧辊质量。
5. 结束语本文针对轧辊管理制度这一关键问题提出了相关管理方法和注意事项，建议各钢铁企业根据自身情况进行系统建设，加强对轧辊管理的重视，以确保生产过程的规范化和企业经营的成功。
轧 辊 使 用 制 度
轧辊使用制度轧辊是轧机的主要组成部件。
轧辊的尺寸结构、材质、使用、维护在相当程度上决定了轧机的技术水平。
轧辊既是轧机设计的重要内容，也是组织生产的主要管理对象，因此，建立合理的轧辊使用制度对提高轧机的使用寿命尤为重要。
一、轧辊材质的选择轧机选用轧辊最主要的出发点是保证成品的表面质量，而保证成品的表面质量最主要的是槽孔的形状和粗糙度，轧辊的耐磨性和辊身的径向硬度的均匀性是选择轧辊的主要指标。
热轧带钢轧辊精轧机精轧工作辊在轧制过程中与高温钢板接触，热疲劳导致轧辊表面出现龟裂，为避免因热疲劳龟纹控制不当造成轧辊出现大面积剥落，建立科学的使用维护及磨削制度相当重要。
在使用中要求：1 、冷却水要连续、足量的对轧辊进行冷却。
在正常工作轧制时工作辊表面温度应严格控制，如辊温过高, 需即刻更换轧辊, 预防使用轧辊过早出现热疲劳裂纹; 轧辊冷却水量最低应维持在400 -600m 3 /h ；2 、每次轧辊上机前必须将轧辊表面的缺陷（主要是龟裂纹）去除掉。
即使无龟裂纹，也要将辊面疲劳层去除，热轧带钢精轧工作辊常规正常磨削一般为0.15~ 0.30mm / 次；中板精轧工作辊常规正常磨削一般为0.25~ 0.50mm / 次( 有的厂家为减少换辊次数, 常常长周期换辊, 这样轧辊磨损大, 一次磨削也大, 约1.0-3.0mm , 不利于合理使用轧辊) 。
3 、轧辊在使用中极易出现龟裂纹，这对轧辊正常使用危害是最大的。
由于轧辊龟裂纹在轧制初期形成较为缓慢，对轧辊不会产生太严重的危害。
但当裂纹形成到一定程度，再继续使用，龟纹将迅速向深度和长度方向扩展。
一是造成磨削量增大，减少轧辊的轧材量；二是如果再严重将造成轧辊剥落的发生，甚至出现大掉肉。
因此，合理使用轧辊，建议每次轧辊上机服役轧材量1800~2400 吨为宜。
热轧工作辊建议按轧制公里标定，每轧制40~60 公里换辊一次；中板轧辊，建议最多2-3 个作业班次换一次辊。
过量轧制，将导致轧辊过度磨损和微裂纹加深，增大二次磨削量，轧辊消耗增高。

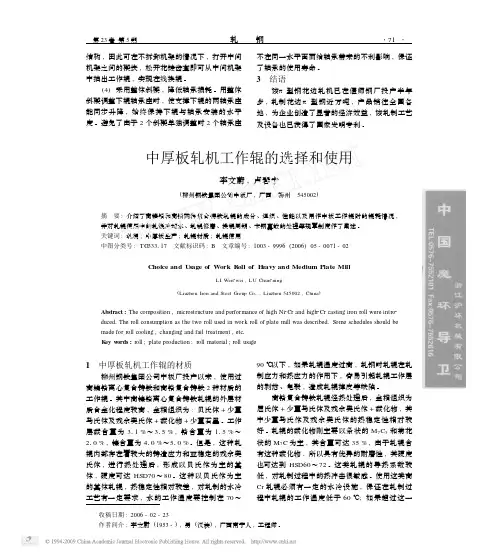

中厚板轧机工作辊的选择和使用
李文蔚 , 卢春宁
(柳州钢铁集团公司中板厂 , 广西 柳州 545002)
摘 要 : 介绍了高镍铬和高铬两种复合铸铁轧辊的成分 、组织 、性能以及用作中板工作辊时的辊耗情况 , 并对轧辊使用中的轧辊冷却水 、轧辊修磨 、换辊周期 、卡钢事故的处理等规章制度作了阐述 。 关键词 : 轧辊 ; 中厚板生产 ; 轧辊材质 ; 轧辊使用 中图分类号 : T G333117 文献标识码 : B 文章编号 : 1003 - 9996 (2006) 05 - 0071 - 02
经分析和实际使用得出 , 选择高镍铬离心辊
时 , 应要求其金相组织为贝氏体 + 少量马氏体 +
碳化物 + 石墨 , 工作层硬度为 HSD70～75 。选
择高铬铸铁离心辊时 , 应要求其金相组织为屈氏
体 + 少量马氏体 + 碳化物, 工作层硬度为
HSD68～73 。
2 轧辊的消耗
对几个不同厂家生产的不同材质的工作辊使
1 中厚板轧机工作辊的材质
柳州钢铁集团公司中板厂投产以来 , 使用过 高镍铬离心复合铸铁和高铬复合铸铁 2 种材质的 工作辊 。其中高镍铬离心复合铸铁轧辊的外层材 质合金化程度较高 , 金相组织为 : 贝氏体 + 少量 马氏体及残余奥氏体 + 碳化物 + 少量石墨 。工作 层碳含量为 311 %～315 % , 铬含量为 115 %～ 210 % , 镍含量为 410 %～510 %。但是 , 这种轧 辊内部存在着较大的铸造应力和亚稳定的残余奥 氏体 , 进行热处理后 , 形成以贝氏体为主的基 体 , 硬度可达 HSD70～80 。这种以贝氏体为主 的基体轧辊 , 热稳定性相对较差 , 对轧制的水冷 工艺有一定要求 , 水的工作温度要控制在 70～
轧辊管理与考核制度
轧辊管理细则1.目的和适用范围1.1为加强对轧辊的管理，保证轧辊质量，进一步提高轧制质量。
1.2本规定适用于公司所有轧辊的管理2.职责和权限2.1技术部负责提供采购轧辊所需的相关资料。
2.2设备部负责按要求进行采购轧辊。
2.3生产部负责对轧辊的存放、维修、使用的监督和考核。
2.4轧钢车间负责轧辊的存放、维修、使用和日常管理。
3.管理细则3.1平辊3.1.1轧辊采购进厂后，由设备部负责交给轧钢车间进行验收、登记、上账并保管。
3.1.2新辊进厂后要及时运到堆放场地，按规格尺寸堆放。
轧辊堆放要整齐、平稳、牢固、不准歪斜。
3.2周转辊3.2.1轧钢车间安排专人负责轧辊管理，负责填写台账（轧辊负值、轧出量、孔型完好情况等），制定修复计划和安排轧辊维修。
3.2.2周转辊要及时按品种登记上账，并在非传动端刻上辊号（如111、121、101、1001；211、221、201、2001；311、321；辊号：下辊为1，上辊为2，一中为0，二中为00）；第一个号为架号，第二个号为辊号，第三个号为组号。
（例如：111为Ф650或Ф800第一架第一组下辊；121为Ф650或Ф800第一架第一组上辊；101为Ф650或Ф800第一架第一组中辊；1001为第一架第一组二中辊；211为第二架第一组下辊；112为第一架第二组下辊依次排列）。
3.2.3周转辊按品种和组号放在辊架上，两辊的孔槽必须吻合。
如辊架没空位，临时堆放的多品种轧辊，中间要用胶垫隔开，要求整齐、平稳、牢固，高度不许超过三行。
3.2.4报废的轧辊要及时消账，运到指定地点堆放。
3.2.5所有周转辊必须建立单独卡片注明轧辊的品种情况。
3.3轧辊维护与保养3.3.1进厂平辊和当月不使用的周转辊，要求及时在辊上涂甘油，防止生锈。
3.3.2没有上辊架的轧辊要求辊身距离地面不少200毫米，防止辊身受潮、腐蚀。
3.3.3经常使用的周转辊不许露天堆放（例如履带系列叉车滑轨系列）。
高铬铸铁工作辊在中厚板轧机上的应用
中 图分 类号 ：Ｇ ３ ．７ Ｔ ３ ３ １
文献 标 识 码 ： Ａ
Ｔｈ ｐ ｉ ａ ｉ ｎ ｏ ｈ ｇ ｒ ｍ ｅ Ｃａ ｔＩ ｏ ｏ ｋ Ｒｏ ｌＩ ａ ｅ Ｍ ｉ ｅ Ａｐ ｌ ｔｏ ｆｔ ｅ Ｈｉ ｈ Ｃｈ ｏ ｓ ｒ ｎ Ｗ ｒ ｌ ｎ Ｐｌ ｔ ｌ ｃ ｌ
较差 、 频繁 夹钢 的生 产条 件 ， 是其 耐 磨 性 差 ， 但 毫米
中厚 板轧 机轧辊 应具 有耐磨 、 抵抗 冲击 、 承受高
轧制 量低 ， 辊耗高 。随着轧 钢设备 的高 速化 ， 轧制操
作 的高效 能化 ， 制产品 的形 状 、 寸及 表面质 量 的 轧 尺 高精度 化 ， 轧辊 耐磨 性 差 的 问题 逐渐 成 为 影 响其 使 用 的关 键 。近年来市 场对 中厚板产 品质量 要求 急剧 提升 ， 同时激烈 的竞 争 也要 求 中厚板 产 品 通 过显 著
温、 耐热龟 裂 以及足 够 的强度和 刚度几个 基本条 件 。 由于钢板 轧制过 程 中轧辊 与被轧 制钢板 间存在有 相
对滑 动现象 ， 成 了轧 辊 的磨 损 与板形不 良 ， 要 造 因此
求轧 辊有较 高 的硬度 和耐磨性 。轧 制过程 中的轧 辊
是在 高压 、 高温 和冷却 水 的交 变 负荷下工 作 ， 轧辊 表 面反 复呈 现 的压应 力 和拉 应 力 会诱 发 生 成热 裂 纹 。 为此要 求轧 辊具 有较 高 的热 传导 率 、 小 的热 膨 胀 较 系数 和弹性 系 数 。此外 ， 由于 轧 辊在 高 温 下 承受 着 较大 的疲劳 强度 ， 以在高 温下轧 辊的组织 要稳定 。 所 由于 中厚板 轧机 的轧制 力较 大 ， 因此 ， 轧辊 需选用 具
轧辊应符合的技术要求
轧辊应符合的技术要求轧辊是金属加工过程中常用的工具，用于将金属坯料通过连续的轧制操作加工成所需形状和尺寸的产品。
轧辊的质量直接影响到加工产品的质量和生产效率。
为了确保轧辊的性能和使用寿命，轧辊应符合一系列的技术要求。
轧辊的材料选择至关重要。
常见的轧辊材料包括铸铁、铸钢、钢、合金钢等。
不同的材料具有不同的特性，需要根据具体的加工需求选择合适的材料。
同时，轧辊的材料应具有良好的机械性能，如高强度、高硬度、耐磨性等。
这样可以确保轧辊在高负荷和高速度的工作环境下能够正常运行，同时提高轧辊的使用寿命。
轧辊的几何形状也是重要的技术要求之一。
轧辊的几何形状包括直径、长度、圆周速度、工作辊型等。
这些几何参数的选择应根据加工产品的要求和工艺过程来确定。
例如，对于需要高精度加工的产品，要求轧辊的直径和长度精度较高；对于高速轧制工艺，要求轧辊的圆周速度较大；对于不同的产品形状，需要使用不同的工作辊型。
因此，轧辊的几何形状应根据具体的加工需求进行设计和选择。
轧辊的表面质量也是一个重要的技术要求。
轧辊的表面应光滑平整，不得有明显的凹凸、破损和裂纹等缺陷。
这是因为轧辊的表面质量直接影响到产品的表面质量，如光洁度、粗糙度等。
因此，在制造轧辊时需要采取适当的工艺措施，如研磨、抛光等，确保轧辊的表面质量符合要求。
轧辊的热处理也是一个重要的技术要求。
通过适当的热处理工艺，可以改善轧辊的组织结构和性能，提高其硬度、强度和耐磨性等。
常用的热处理方法包括淬火、回火、正火等。
在热处理过程中，需要控制好加热温度、保温时间和冷却速度等参数，以确保轧辊的热处理效果符合要求。
轧辊的质量检测也是不可忽视的技术要求。
在制造和使用轧辊的过程中，需要进行质量检测，以确保轧辊的性能和使用寿命。
常用的轧辊质量检测方法包括金相检测、硬度测试、超声波检测等。
通过这些检测方法，可以对轧辊的材料、几何形状、表面质量和热处理效果进行评估，及时发现和解决问题，提高轧辊的质量和可靠性。
轧辊使用管理
轧辊暂行使用管理规定为了能够保证连轧机组正常运行，特对车间的轧辊做以下规定：一、正常换辊规定：以上数据都为各机架轧辊运行的公里数，具体计算公式如下：机架公里数≤（钢卷重量/带钢宽度/带钢厚度/带钢密度）*轧制卷数二、轧辊保养规定：1.每支轧辊都应该进行质量验收，辊身HS值偏差不大于±2HS，在使用的过程中，轧辊直径每减小4mm时，进行一次硬度测量，辊面方向不少于5点。
圆周方向不少于3点。
2.轧辊在使用过程中，每次磨削都用磁粉法探测表面缺陷。
杜绝带缺陷进行使用。
3.定期重磨，即无使用缺陷，也进行保护性换辊，消除疲劳裂纹，防止其扩展成深裂纹，磨削量大于裂纹深度。
在磨削的过程中，不允许发生磨削缺陷。
例如：振动纹、螺旋纹、烧伤、砂粒划伤、辊面色差等缺陷。
4.轧辊不允许在室外存放，存放温度不能低于5℃，如果存放时间较长，表面做防锈处理。
5.轧辊在磨削前必须降到室温，一般在下机8小时以后进行磨削，支撑辊正常下机后至少放置15小时才可上磨床磨削；粘辊事故下机的工作辊至少放置4天后再进行处理。
爆辊事故下机的工作辊及时用棉被保护，至少放置4天才允许打开查看；压伤的轧辊根据压伤程度选择放置10-48小时后再进行磨削。
6.冬季轧辊下机后及时用棉被保温，放置时间可比上述时间延长20%~50%。
三、轧辊使用规定：1.换新轧辊一定要对表面进行详细的检查，有问题轧辊不能上机并及时上报技术科。
2.备辊或换辊时一定注意各种轧辊的表面不能直接接触，避免辊面出现擦伤。
3.初次使用的中间辊和工作辊，上机前必须对辊面进行精磨，磨削量范围：0.05-0.01mm。
4．中间辊倒角：75*0.4mm，支撑辊倒角：100*0.5mm。
四、轧辊直径范围：单位（mm）七、1、平整机轧辊直径范围及粗糙度：单位（mm）2、平整机轧辊精度要求:技术检验科2012/7/16。
轧辊管理制度
轧辊管理制度一、制度目的为规范和保证轧辊的使用、保养和管理，防止轧辊出现故障，保证生产线的正常运转，制定本管理制度。
二、适用范围适用于所有使用轧辊的生产车间，对于负责轧辊管理、维护和保养的工作人员必须严格遵守。
三、轧辊的使用1.轧辊按照规定的工艺和配方进行使用，禁止使用与规定不符的轧辊。
2.轧辊在装卸过程中要避免碰撞和摔落，以免对轧辊造成损坏。
3.严禁不按规定进行定位、支撑、传动等操作，做好支撑和定位工作。
4.轧辊不得长时间在高温、湿度等特殊环境下放置。
四、轧辊的保养和维护1.轧辊使用完毕后，要及时检查，对轧辊进行清洗，去除油污、泥土等杂物，并在生产间隙进行必要的保养维护。
2.如果发现轧辊表面有损伤、开裂、裂纹等情况，需要对轧辊进行更换和修理。
3.对于轧辊的润滑和保养，应当根据生产车间的具体情况，定期对轧辊涂抹润滑油或者润滑脂，保证轧辊的正常运转。
五、轧辊的储存和保管1.将已经使用的轧辊进行分类，区分好不同类型、不同尺寸的轧辊，以便于管理和复用。
2.对于轧辊的储存，要求轧辊不能直接放置于地面上，要使用撑架等工具将轧辊提高高度进行存储，以免轧辊表面受到损害。
3.轧辊的保管，要放置在干燥、防尘、防潮、防腐蚀的环境中，避免轧辊受潮、锈蚀等情况。
六、责任和处罚1.轧辊管理工作由产线班组负责人负责监管和协调，确保轧辊管理工作的落实行动。
2.若对工作人员发现使用、保养、维护和保管不当，轧辊因此损坏，将由负责人员承担相应的责任。
3.对于不按规定管理轧辊的人员，将给予一定的处罚，并进行追究行政责任。
以上是轧辊管理制度的具体内容，希望所有使用轧辊的生产车间工作人员都能认真遵守这些规定，共同维护生产的正常运转，保证生产能够顺利完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管 线 板
船板 桥梁板 锅炉板 欧标板 高强板 高建钢 容器板 模具板 管线板
2.2 中厚板轧机的特点
4000-4300mm 生产线5条
轧机型式与尺 寸 4300×4 4300×4 4200×4/3500 ×4
设计能力/
投产日期/改造日期 a-1 万 t· 100 120 120 1993-7/2003 2006-10 2008
序号 1 2 3
企业名称 鞍钢厚板厂 首钢秦皇岛金属材料公司 八一中厚板厂
轧制力 （ t） 8000 9000 6000
4 5
舞阳厚板厂 舞阳新厚板厂
4200×4 4100×4
50 100
1978-9/2003 2007
4000 7000
2.2 中厚板轧机的特点
序号 6 7 8 9 10 11 12 13 14 企业名称 新余厚板厂 湘钢中板厂 首钢中厚板厂 首钢秦皇岛板材公司 普阳中板厂 天钢中厚板厂 唐钢中厚板厂 安阳厚板厂 安阳永兴厚板厂 轧机型式与尺寸 3800×4 3800×4/3800×4 3500×4 3454×4 3500×4 3500×4/3 500×4 3500×4/3 500×4 3500×4 3500×4
2004
20052005 Feb-98 2006 2007 1989-5/2005 2007
8000
7000
7000 6500 5500 7000 5000
2300-2750mm 生产线15条 2.2 中厚板轧机的特点
序号 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 企业名称 重钢中板厂 南钢中板厂 霸洲新利钢铁公司 嘉定中板厂 济钢中板厂 鞍钢中板厂 江阴常达中板厂 无锡兆顺 韶钢中板厂 马钢中板厂 张家港中板厂 无锡锡金中板厂 太钢五轧厂 新余中板厂 昆钢中板厂 轧机型式与尺寸 2750×2/2700×4 2690×4/2 800×4 2500×2/2500×4 2500 ×4 2500×4/2500×4 2500×2/2450×4 2500×4 2500×4 2500×4 2350×2/2800×4 2300×4 2300×3 2300×2/2300×4 2300×3/2500×4 2300×4 设计能力/ a-1 万 t· 100 150 65 60 120 95 50 70 90 100 30 18 40 65 18 1975/2007 2006 Jan-95 1966-8/1996 1978/1994 May-71 3000 4500 5000 3000 投产日期/改造日期 1965/2004 1975/2007 2005 2006 1960-7/1989/2005 1956/2003-6 2006 2005 轧制力（t） 3800 5000 4000 3800 2500 4000 3强 板
高 建 钢
容 器 板
模 具 板
中厚板产品面对的用户较为广泛，主要是造船、桥梁、锅炉、容器、高层建 筑、工程机械、出口、石油、天然气等多个领域，由于品种多，生产工艺也相对 复杂多变。 中厚板厂普遍采用了控轧控冷工艺技术，低温大压下，这大大增加了轧辊承 受的负荷，对轧辊的抗变形能力提出了更高的要求。
3000-3800mm生产 线17条，其中3500 mm生产线12条
设计能力/
a-1 万 t· 80 120 60 60 80 120 130 100 80
投产日期/改造日期 2005 2005 1987/2003-1 Mar-93 6-Jul 2006 2006 2005 2007
轧制力（t） 7500 7500 7000 3000 7000 7000 7000 6500 4500
3.3 轧辊使用中的问题 国内、国外离心铸造的高NiCr无限冷硬铸铁轧辊抗剥落性能的稳定性需 要进一步提高，在3500×4、4300×4中厚板生产线均有反应。同时工作 辊辊颈强度设计制造也需要引起足够重视。 支撑辊在中厚板生产实际使用过程中，普遍存在辊肩发生裂纹，掉肉现 象。与中厚板轧机轧制时轧辊受力特点有关。
2、中厚板轧机轧辊使用特点及要求
2.1产品结构特点
450000 400000 350000 300000 250000 200000 150000 100000 50000 0
3.40% 5.20% 7.40% 7.80% 2.90%
0.50% 36.70%
10.20%
25.80%
船 板
桥 梁 板
2008年轧辊制造与应用国际研讨会
中厚板轧机轧辊的使用特点与管理要求
首钢总公司首秦金属材料有限公司轧钢部 闫智平
1、概述 2、中厚板轧机轧辊使用特点及要求 3、中厚板轧机轧辊的应用情况 4、中厚板轧辊使用管理的要求和措施 5、 结语
1、概述
中厚板轧机是轧钢设备中的最大的轧机。轧辊是轧机上直接
碾压轧件的主要部件。在轧制过程中，轧辊与轧件接触，强使轧
件发生塑性变形。与此同时轧辊承受着巨大轧制力的作用，并由 于轧辊的旋转而使其应力随时间作周期性的变化。在轧制中厚板
时，变形温度范围一般在1150℃-800℃，轧辊一面接触灼热的轧
件而经受剧热，一面又被辊身水冷却而经受急冷，冷热交加，工 作条件极为严酷。
种类 工作辊 支撑辊
单重（t） 30－60 100－260
中厚板轧制压力过大，近几年新上的3000mm以上的四辊轧机，轧制压力一 般在5000－10000t，轧辊主要性能要求见上表，由于要传递很大的扭矩，对轧 辊辊颈提出了更高的强度要求，一般要求不不低于400MPa。 四辊可逆轧机可逆轧制时，轧制时反复的启动、制动，对轧辊形成冲击，对 轧辊抗冲击能力提出更高的要求。 单道次压下量大，温度高，对辊身工作层热疲劳性要求高。 机架少，尤其单机架四辊轧机的成品表面质量要求轧辊的辊面质量、辊型保持 能力好。 中厚板轧制温度范围较大，一般在1150～800℃左右，要求轧辊耐磨型、热疲 劳性兼顾。
15
16 17 18 19 20 21 22
南钢炉卷
韶钢中厚板卷厂 淄博中板厂 济钢厚板厂 南阳中厚板厂 敬业中厚板厂 临钢 三明中板厂
3500×4
3500×4 3400×4 3200×4/3500×4 3200×4/3500×4 3000×4 3000×4/3300×4 3000×4
100
100 100 120 130 80 120 80
3、中厚板轧机轧辊的应用情况
3.1 工作辊
3900 3700 3500 3300 3100 2900 2700 2500 E厂 F厂 要求
毫 米 轧 制 量
(b) 3500×4
某3500×4单机架中厚板厂轧辊工作辊采用的均是国内的两个轧辊制造公 司生产的高NiCr无限冷硬铸铁轧辊。轧机最大轧制力为7000吨。工作辊 毫米轧制量见上图。 E、F厂在3500×4单机架中厚板生产线工作辊使用后，平均毫米轧制量分 别为3160吨/毫米、3240吨/毫米，均大于要求的3000吨/毫米。
轧机的冷却条件对轧辊热裂状态的影响至关重要，辊面温度高易造成热应力 升高，引起轧辊失效，在中厚板实际生产使用中，保证轧机有足够适当的辊 身冷却水，一般在保证板型的情况下，将辊面温度控制在70℃以下。
4.2 定期换辊
中厚板生产一般采用先宽后窄的生产组织计划模式,轧制后期轧辊中部磨损 严重,形成凹度,增大轧辊的应力。 铸钢支撑辊每轧制5－6万吨中厚板更换一次，平均在5.5万吨。锻钢辊每轧 制6－8万吨中厚板安排更换一次，平均在7万吨。工作辊一般每轧制4000－ 5000吨中厚板更换一次。如果集中生产高强度钢板，一般3500吨左右更换。
2800mm生产线11条
2.2 中厚板轧机的特点
设计能力/ 序号 企业名称 轧机型式与尺寸 a-1 万 t· 38 39 40 41 42 43 44 45 46 邯钢中板厂 文丰中板厂 天津天盾中板厂 安阳中板厂 营口中板厂 武钢中板厂 丹阳中板 江阴西城 柳钢中板厂 2800×4 2800×2/3000×4 2800×4/3000×4 2800×4/2800×4 2800×2/2800×4 2800×2/2 800×4 2800×2/2800×4 2800×4/2800×4 2800×4/2800×4 90 120 70 62 95 68 50 100 120 1974-1/1991 2005 2005 1974-1/1996-5/2005 1972-6/2003-4 1966-8/1998 2007 2005 1974-9/2004 4000 4000 2940 5000 4000 4500 4500 4500 4200 投产日期/改造日期 轧制力（t）
轧制中厚板时，轧件边部、工作辊和支撑辊边部间的接触区将成为应力 集中的地方。随着轧辊的每一次转动，如果最大的残余剪切应力正好位 于轧辊表皮下，超过材料的抗压强度，裂纹就会在这个位臵形成。进一 步的循环，会将裂纹向表面弥散，然后会发生小的“破碎”剥落。
4、中厚板轧辊使用管理的要求和措施
4.1良好冷却
47
48
酒钢中板厂
福鼎龙安中板厂
2800×4
2800×2/2350×4
50
120
1998
2006
5500
2.2 中厚板轧机的特点
目前，2条5000mm 宽生产线板厚线
序号 49 50
企业名称 宝钢厚板厂 沙钢宽厚板
轧机型式与尺寸 5000×4 5000×4
设计能力/
a-1 万t· 140 140
投产日期/改造日期 轧制力（t） 2005 2006 10000 10000
2.3中厚板轧机轧辊受力的特点
在中厚板轧制过程中，四辊轧机支撑辊、工作辊的辊肩部位承受的应力较 大，如图所示。由于应力疲劳造成加工硬化在轧辊母线呈马鞍状分布，边 部比中间严重，增大了轧辊辊肩部位出问题的频率。
