coreldraw实例教案【教案名称】：CorelDRAW实例教案【教案摘要】：本教案旨在通过CorelDRAW软件的实例演示，帮助学生掌握CorelDRAW的基本操作和设计技巧。
教案内容包括软件介绍、界面布局、基本工具的使用、图形绘制、文字处理、颜色调整等方面的知识。
通过实例教学，学生将能够熟练运用CorelDRAW软件进行图形设计和排版。
【教学目标】：1. 了解CorelDRAW软件的基本概念和功能。
2. 掌握CorelDRAW软件的界面布局和常用工具的使用。
3. 学会使用CorelDRAW软件进行图形绘制和编辑。
4. 熟练掌握CorelDRAW软件的文字处理和排版功能。
5. 能够运用CorelDRAW软件进行颜色调整和效果处理。
【教学准备】：1. 教学设备：计算机、投影仪。
2. 教学软件：CorelDRAW软件（最新版本）。
3. 教学材料：教学PPT、教学视频、教学案例。
【教学过程】：一、软件介绍1. 通过教学PPT介绍CorelDRAW软件的基本概念和应用领域。
2. 引导学生了解CorelDRAW软件的特点和优势。
3. 演示CorelDRAW软件的安装和启动过程。
二、界面布局1. 说明CorelDRAW软件的主要界面元素，如菜单栏、工具栏、属性栏、图层面板等。
2. 演示如何自定义界面布局，以适应个人使用习惯。
三、基本工具的使用1. 介绍CorelDRAW软件中常用的绘图工具，如选择工具、形状工具、钢笔工具等。
2. 演示如何使用这些工具进行图形的创建、修改和编辑。
3. 强调工具的快捷键操作，提高工作效率。
四、图形绘制1. 演示如何使用形状工具绘制基本图形，如矩形、圆形、多边形等。
2. 演示如何使用变换工具对图形进行缩放、旋转和倾斜等操作。
3. 演示如何使用路径工具绘制自定义形状，并进行路径编辑。
五、文字处理1. 介绍CorelDRAW软件中的文字工具和文字效果。
2. 演示如何插入文字框，并进行文字的输入和编辑。
《CorelDRAW X4案例教程》教案(第5次课第4章)
教案-《CorelDR AW矢量绘图》周次：第周课次：第次课授课时间：年月日地点：一、章节内容：第4章编辑路径与对象二、教学目标：通过本次课学习，可以学会：形状工具、涂抹笔刷工具、粗糙笔刷工具、自由变换工具、裁剪工具、刻刀工具、橡皮擦工具、虚拟段删除工具的使用，为后面章节的学习奠定基础。
三、教学重点：1)形状工具；2)自由变换工具；3)刻刀工具。
四、教学难点：1）涂抹笔刷工具、粗糙笔刷工具2）橡皮擦工具、虚拟段删除工具五、教学方法和授课手段多媒体教室，电子课件。
六、教学过程：1）预备知识：粗略回顾上次上课内容和上机情况（5分钟）2）课程引入：介绍本课程的学习目的、主要学习内容和学习方法。
（10分钟）学习目的：学会：形状工具、涂抹笔刷工具、粗糙笔刷工具、自由变换工具、裁剪工具、刻刀工具、橡皮擦工具、虚拟段删除工具的使用；主要学习内容：形状工具、涂抹笔刷工具、粗糙笔刷工具、自由变换工具、裁剪工具、刻刀工具、橡皮擦工具、虚拟段删除工具学习方法：多做案例、多模仿、多应用。
3）课程新授：（70分钟）4.1 使用“形状工具”编辑路径“形状工具”通过改变对象的节点和路径来改变曲线、文本、位图、矩形和椭圆形的形状。
“形状工具”的功能取决于选定对象的类型。
案例1 选取节点的方法在CorelDRAW X4中，可以使用“矩形”、“手绘”、“选择全部节点”3种节点选择方式。
操作步骤Step1 选择工具箱中的【形状工具】，在其工具属性栏中选择使用的节点选择方式为“手绘”方式，如图所示4-1所示。
Step2 在页面中拖动鼠标以自由手绘的方式拖出一个不规则的形状区域，选择曲线的节点，效果如图4-2所示。
图4-1 “手绘”方式图4-2 “手绘”方式选择节点Step3 在工具属性栏中选择使用的节点选择方式为“矩形”方式，利用鼠标拖出一个矩形区域，框选曲线节点，效果如图4-3所示。
图4-3 “矩形”方式选择节点Step4 在工具属性栏中点击【选择全部节点】按钮，即可选中曲线中的所有节点。
CorelDRAWX3教案1（5篇）
CorelDRAWX3教案1（5篇）第一篇：CorelDRAW X3教案1课题： CorelDRAW X3 工作区和基本操作课型：理论课教学目的要求：了解CorelDRAW软件的应用，掌握CorelDRAW的启动和关闭、工作界面中各部分的名称和作用、文件基本操作，为后面的学习打下一定的理论基础。
教学重点和难点：工作界面中各部分的名称和作用、文件基本操作教学方法：多媒体辅助教学教具：电教室教学过程：一、展示CorelDRAW 作品，吸引学生的学习兴趣二、了解图形与图像的区别，比较PHOTOSHOP和CORELDRAW 在各类设计中，很多情况下我们要制作和使用各种图案，按照图案形成方式可以区分为两类：一类是使用数学方法，按照点、线、面的方式形成的矢量图形；另一类是使用物理方法，按照点阵的方式绘制出来的位图图像。
1、矢量图形矢量图是用一系列计算机指令来描绘的图形，如画点、画线、画曲线、画圆、画矩形等。
2、位图图像图像是由扫描仪、摄像机等输入设备捕捉实际的画面产生的。
位图图像亦称为点阵图像，是由称作“像素”的点阵组成的。
图像的大小取决于像素的多少；图像的颜色取决于像素的颜色。
扩大位图尺寸其实就是增多像素点阵，从而使线条和形状显得参差不齐。
缩小位图尺寸也会使原图像变形，因为此举是通过减少像素点阵来使整个图像变小的。
同样，其它的操作也只不过是对像素点的操作而已。
3、矢量图形与位图图像的比较矢量图与分辨率无关，矢量图在放大时，计算机会根据现有的分辨率重新计算出新的图像，因此不会影响它的质量和效果。
位图图像的质量取决于分辨率。
一幅位图图像放大几倍后，就会明显地出现“马赛克”现象。
位图的编辑受到限制。
位图图像是点（像素）的排列，局部移动了或者改变了就会影响到其他部分的点。
同一幅图的矢量图与位图图像局部区域放大后的比较如下图所示。
三、示范从网上下载CorelDRAW X3软件并安装四、CorelDRAW 简介CorelDRAW是由加拿大Corel公司开发的基于矢量作图和图形设计的、专业的、功能强大的绘图程序。
《CorelDRAW X4案例教程》教案(第8次课-第7章)
教案-《Corel DRAW矢量绘图》中，只有使用【挑选工具】框选对象才可使用属性栏的焊接功能分别用【椭圆形工具】和【流程图形状】框选以上两个对象，如图图7-1 框选两对象图7-2 焊接效果点击属性栏中的【焊接】，此时两个对象被焊接的效果如图7-2所示。
在焊接对象时，如果用户是用框选的方法选择多个对象，那么最后焊接的对象的属性将和最底层对象的属性保持一致；如果用户是用按住Shift用【椭圆形工具】绘制两个大小一样的圆形对象，并用工具箱中的【挑选工具】图7-3框选两对象图7-4 执行修剪后的效果图7-5 最终效果图点击菜单栏中的“排列”→“造型”→“修剪”命令，此时两个对象被修剪成如图【挑选工具】选中右边的圆形并按键盘“Delete”删除，得如图7-5所示月亮型效果图。
用泊坞窗相交对象相交可以得到两个或多个对象相交区域的图形。
在【椭圆形工具】【标题形状】7-6 框选两个对象图7-7 “相交”泊坞窗点击菜单栏中的“窗口”→“泊坞窗”→“造型”命令，在泊坞窗中选择“相交”点击泊坞窗中的【相交】按钮，用【挑选工具】移开相交后的标题形状后得图图7-8 相交效果图．使用工具箱中的【挑选工具】）单击属性工具栏中的【群组】7-9 群组后的对象7-10 群组内单个对象的修改图7-11 修改后群组的对象和【取消全部群组】．使用工具箱中的【挑选工具】）单击属性工具栏中的【取消群组】按钮或者【取消全部群组】．使用工具箱中的【挑选工具】）单击属性工具栏中的【结合】按钮。
使用工具箱中的【挑选工具】单击属性工具栏中的【结合】按钮，将矩形和椭圆形结合成一个新的对象。
新对象的颜色新的对象已转化为曲线，单击工具箱中的【形状工具】按钮，对新对象的节点进行调整，7-12 未结合前的对象7-13 结合后的对象图结合后对象节点的调整．使用工具箱中的【挑选工具】）单击属性工具栏中的【打散】使用工具箱中的【挑选工具】所示，使用工具箱中的【挑选工具】图7-15 选择结合的对象图7-16 打散后的对象图7-17 独立的对象．使用工具箱中的【挑选工具】【挑选工具】7-18 顺序的调整图7-19 调整后的效果图7-20 “对齐与分布”对话框使用工具箱中的【挑选工具】四个任意形状和位置的矩形图7-22 左对齐后的矩形排列使用工具箱中的【挑选工具】按钮圈选红色、绿色和黄色的矩形，单击属性栏中的【对齐，打开“对齐和分布”对话框，分别选择“上”和“中”选项，使选择的对象不仅可以水平方向顶端对齐而且垂直方向也可以居中对齐，单击【应用】7-24所示。
coreldraw实例教案

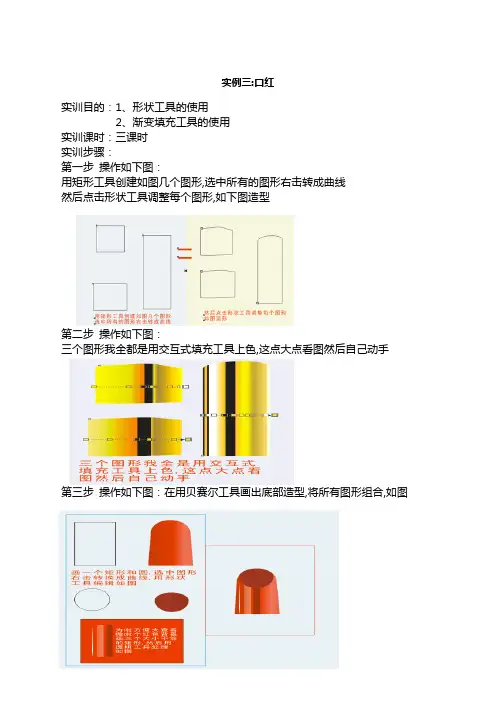

实例三:口红实训目的：1、形状工具的使用2、渐变填充工具的使用实训课时：三课时实训步骤：第一步操作如下图：用矩形工具创建如图几个图形,选中所有的图形右击转成曲线然后点击形状工具调整每个图形,如下图造型第二步操作如下图：三个图形我全都是用交互式填充工具上色,这点大点看图然后自己动手第三步操作如下图：在用贝赛尔工具画出底部造型,将所有图形组合,如图第四步操作如下图：画一个矩形和圆,选中图形右击转换成曲线,用形状工具编辑如图第五步操作如下图：第六步操作如下图：第七步：操作如下图实例四：海报设计——电脑宣传海报实训目的:1、手绘工具的使用2、填充工具的使用3、交互式工具的使用实训课时：六课时实训步骤：该实例制作的是一幅电脑产品宣传海报，通过绘制简单、生动的电脑图形，再加以轻快、活泼的色调，使整个画面给人来带科技、时尚、前卫的视觉感受。
图12-2所示为本实例完成效果。
图12-2?本实例完成效果该实例主要通过绘制准确的图形轮廓并填充颜色，从而制作出生动、形象的电脑图形。
在绘制轮廓图形时主要使用了“贝塞尔”工具，并配合使用“形状”工具对其进行编辑调整，从而绘制出准确的轮廓图形。
图12-3出示了本实例的制作流程图。
图12-3?本实例制作流程（1）启动CorelDRAW，新建一个工作文档，单击属性栏中的“横向”按钮，将页面横向摆放，其他参数保持默认设置。
（2）双击工具箱中的“矩形”工具，创建一个与页面等大的矩形对象，接着参照图12-4所示在属性栏中设置矩形的边角圆滑度。
图12-4?绘制圆角矩形（3）确定矩形为选择状态，使用“交互式填充”工具，参照图12-5所示为矩形填充射线渐变色。
然后在页面中拖动控制点对渐变的大小和中心点进行调整，接着再将矩形的轮廓颜色设置为无。
图12-5?设置渐变色4）使用“选择”工具，将矩形选中，然后按下小键盘上的<+>号键，将该矩形原位置再制，在属性栏中再对其边角圆滑度参数进行设置，如图12-6所示。
2024版《CorelDRAWX7设计与制作》全册教案
《CorelDRAWX7设计与制作》全册教案目录•教材简介与目标•基础操作与绘图工具•颜色填充与渐变效果应用•文本处理与排版设计•图形变换与组合操作•位图处理与滤镜应用•交互式工具使用技巧•印刷输出与文件格式转换01教材简介与目标CorelDRAW X7是一款用作矢量图形制作的工具软件，给设计师提供了矢量动画、页面设计、网站制作、位图编辑和网页动画等多种功能。
CorelDRAW X7界面设计友好，操作精微细致；它提供了设计者一整套的绘图工具包括圆形、矩形、多边形、方格、螺旋线，并配合塑形工具，对各种基本以作出更多的变化，如圆角矩形，弧、扇形、星形等。
该软件是Corel公司出品的矢量图形制作工具软件，这个图形工具给设计师提供了矢量动画、页面设计、网站制作、位图编辑和网页动画等多种功能。
CorelDRAWX7软件概述掌握CorelDRAW X7软件的基本操作，包括工具栏、菜单、对话框等界面元素的使用方法。
学会绘制和编辑矢量图形，包括线条、形状、颜色、填充等属性的设置和调整。
了解位图处理的基本概念和操作方法，如裁剪、亮度/对比度调整、色彩平衡等。
能够运用CorelDRAW X7软件进行综合设计，如海报设计、标志设计、插画设计等。
01020304教学目标与要求采用案例教学法，通过分析和讲解典型案例，引导学生掌握软件操作和设计思路。
安排实践操作环节，让学生在实践中巩固所学知识和技能。
运用多媒体教学手段，如视频教程、PPT演示等，提高教学效果和学生的学习兴趣。
开展课堂互动和讨论，鼓励学生发表见解和分享经验。
教学方法与手段教材结构与内容•教材分为基础篇、进阶篇和综合篇三个部分，逐步深入介绍CorelDRAW X7软件的功能和应用。
•基础篇主要介绍软件界面、基本操作、绘图工具等基础知识；进阶篇则进一步讲解图形编辑、颜色管理、文本处理等高级功能；综合篇则通过实际案例，介绍如何运用CorelDRAW X7软件进行综合设计。
Coreldraw教案
《CORELDRAW》课程单元教学设计一、教案头编号：013本次课标题：coreldraw 文字的应用3二、教学设计（掌握初步或基本能一、对齐文本在CorelDRAW X3中文本的对齐包括左对齐、右对齐、居中对齐、两端对齐以及强制全部对齐等。
要对齐文本，其具体的操作方法如下：（1）使用挑选工具选择文本对象，如图所示。
（2）在属性栏中单击“水平对齐”按钮，可打开如图所示的设置文本对齐方式的面板。
图1. 选择文本对象图2.设置文本对齐方式的面板（3）在此面板中选择相应的选项，可使所选的文本对齐，例如选择“居中”或“强制全部”选项，可使所选的文本居中对齐或两端完全对齐，如图图对齐文本提示：美术字文本对齐的基准是美术字的插入点，即在输入美术字文本时用鼠标在绘图区中单击的位置，而段落文本的对齐基准是段落文本框。
五、设置文本上标与下标通过“格式化文本”对话框可以设置文本的位置，即设置上标或下标。
使用文本工具选取文本后，在“格式化文本”对话框中的“位置：”下拉列表中可选择上标或下标选项来进行设置。
如要在绘图区中创建xy2，其具体的操作方法如下：（1）单击工具箱中的“文本工具”按钮，在绘图区中单击并输入xy2，再选择2，如图所示。
（2）选择菜单栏中的“文本”→“文本格式”命令，弹出“格式化文本”对话框，在对话框中选择“字符”选项卡，单击“位置：”下拉列表框，可从弹出的下拉列表中选择“上标”选项，如图所示。
（3）单击“确定”按钮，即可将所选的文本设置为上标，如图所示。
六、设置文本的排列方向默认设置下，输入的美术字文本与段落文本都是以水平方向排列的。
如果要将文本的排列方向设置为垂直排列，可在选择文本对象后，通过“格式化文本”对话框的“段落”选项卡中的“文本方向”选项区进行设置。
要改变美术字文本的排列方向为垂直排列，其具体操作方法如下：（1）使用挑选工具选择美术字对象。
（2）选择菜单栏中的“文本”→“文本格式”命令，弹出“格式化文本”对话框，选择“段落”选项卡，在“文本方向”选项区中的“方向：”下拉列表中选择“垂直”选项，然后单击“确中，如图所示。
coreldraw实例教案
coreldraw实例教案导言：CorelDRAW是一款功能强大的矢量图形设计软件，广泛应用于平面设计、插图、排版、包装设计等领域。
本教案将为您介绍一些CorelDRAW的实例应用，帮助您更好地掌握软件的使用技巧和设计方法。
第一部分：基础操作1. CorelDRAW界面介绍（200字）CorelDRAW的界面由菜单栏、工具栏、属性栏、绘图区和对象管理器组成。
菜单栏提供了各种功能选项，工具栏包含了常用的绘图工具，属性栏用于调整选中对象的属性，绘图区是绘制和编辑图形的主要区域，对象管理器用于管理绘制的对象。
2. 创建新文档（150字）在CorelDRAW中，您可以通过点击“文件”菜单，选择“新建”来创建新文档。
在弹出的对话框中，您可以设置页面尺寸、颜色模式和分辨率等参数，然后点击“确定”即可创建新文档。
3. 绘制基本形状（200字）CorelDRAW提供了各种绘制基本形状的工具，如矩形工具、椭圆工具、多边形工具等。
您可以通过选择相应的工具，然后在绘图区点击并拖动来绘制形状。
在属性栏中，您可以调整形状的大小、位置、填充颜色等属性。
第二部分：高级技巧1. 使用插件和滤镜（250字）CorelDRAW支持插件和滤镜的使用，可以扩展软件的功能和效果。
您可以通过点击“效果”菜单，选择“插件”或“滤镜”来打开相应的面板，并选择您想要使用的插件或滤镜。
例如，您可以使用艺术效果插件为图形添加艺术效果，或使用模糊滤镜为图形添加模糊效果。
2. 文字设计（300字）CorelDRAW提供了丰富的文字设计功能，您可以选择文字工具，在绘图区点击并拖动来创建文本框，然后在属性栏中设置字体、大小、颜色等属性。
您还可以通过选择文本框，点击“效果”菜单，选择“文本效果”来添加特殊效果，如阴影、渐变等。
3. 图形变换和编辑（300字）CorelDRAW提供了多种图形变换和编辑工具，如旋转、缩放、倾斜、镜像等。
您可以选择图形，然后通过点击“效果”菜单，选择“变换”来应用相应的变换效果。
