河道曝气技术中曝气设备的选型

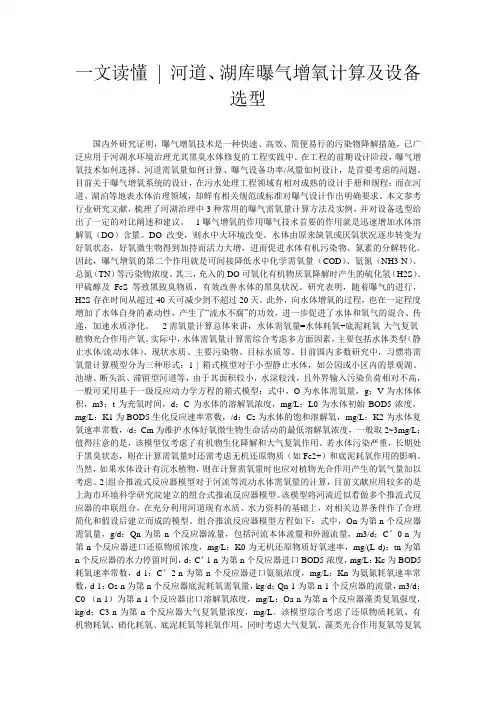

一文读懂 - 河道、湖库曝气增氧计算及设备选型
一文读懂| 河道、湖库曝气增氧计算及设备选型国内外研究证明，曝气增氧技术是一种快速、高效、简便易行的污染物降解措施，已广泛应用于河湖水环境治理尤其黑臭水体修复的工程实践中。
在工程的前期设计阶段，曝气增氧技术如何选择、河道需氧量如何计算、曝气设备功率/风量如何设计，是首要考虑的问题。
目前关于曝气增氧系统的设计，在污水处理工程领域有相对成熟的设计手册和规程；而在河道、湖泊等地表水体治理领域，却鲜有相关规范或标准对曝气设计作出明确要求。
本文参考行业研究文献，梳理了河湖治理中3种常用的曝气需氧量计算方法及实例，并对设备选型给出了一定的对比阐述和建议。
1曝气增氧的作用曝气技术首要的作用就是迅速增加水体溶解氧（DO）含量。
DO改变，则水中大环境改变。
水体由原来缺氧或厌氧状况逐步转变为好氧状态，好氧微生物得到加持而活力大增，进而促进水体有机污染物、氮素的分解转化。
因此，曝气增氧的第二个作用就是可间接降低水中化学需氧量（COD）、氨氮（NH3-N）、总氮（TN）等污染物浓度。
其三，充入的DO可氧化有机物厌氧降解时产生的硫化氢（H2S）、甲硫醇及FeS等致黑致臭物质，有效改善水体的黑臭状况。
研究表明，随着曝气的进行，H2S存在时间从超过40天可减少到不超过20天。
此外，向水体增氧的过程，也在一定程度增加了水体自身的紊动性，产生了“流水不腐”的功效，进一步促进了水体和氧气的混合、传递，加速水质净化。
2需氧量计算总体来讲，水体需氧量=水体耗氧+底泥耗氧-大气复氧-植物光合作用产氧。
实际中，水体需氧量计算需综合考虑多方面因素，主要包括水体类型（静止水体/流动水体）、现状水质、主要污染物、目标水质等。
目前国内多数研究中，习惯将需氧量计算模型分为三种形式：1 | 箱式模型对于小型静止水体，如公园或小区内的景观湖、池塘、断头浜、滞留型河道等，由于其面积较小，水深较浅，且外界输入污染负荷相对不高，一般可采用基于一级反应动力学方程的箱式模型：式中，O为水体需氧量，g；V为水体体积，m3；t为充氧时间，d；C为水体的溶解氧浓度，mg/L；L0为水体初始BOD5浓度，mg/L；K1为BOD5生化反应速率常数，/d；Cs为水体的饱和溶解氧，mg/L；K2为水体复氧速率常数，/d；Cm为维护水体好氧微生物生命活动的最低溶解氧浓度，一般取2~3mg/L；值得注意的是，该模型仅考虑了有机物生化降解和大气复氧作用。

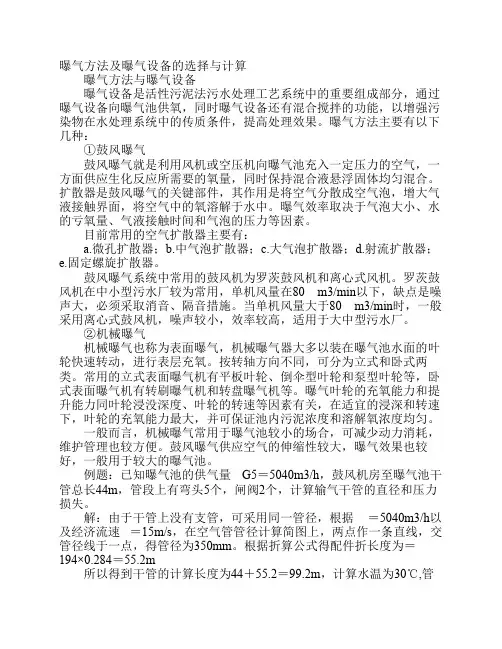

曝气方法及曝气设备的选择与计算
曝气方法及曝气设备的选择与计算 曝气方法与曝气设备 曝气设备是活性污泥法污水处理工艺系统中的重要组成部分，通过曝气设备向曝气池供氧，同时曝气设备还有混合搅拌的功能，以增强污染物在水处理系统中的传质条件，提高处理效果。
曝气方法主要有以下几种： ①鼓风曝气 鼓风曝气就是利用风机或空压机向曝气池充入一定压力的空气，一方面供应生化反应所需要的氧量，同时保持混合液悬浮固体均匀混合。
扩散器是鼓风曝气的关键部件，其作用是将空气分散成空气泡，增大气液接触界面，将空气中的氧溶解于水中。
曝气效率取决于气泡大小、水的亏氧量、气液接触时间和气泡的压力等因素。
目前常用的空气扩散器主要有：a.微孔扩散器；b.中气泡扩散器；c.大气泡扩散器；d.射流扩散器；e.固定螺旋扩散器。
鼓风曝气系统中常用的鼓风机为罗茨鼓风机和离心式风机。
罗茨鼓风机在中小型污水厂较为常用，单机风量在80 m3/min以下，缺点是噪声大，必须采取消音、隔音措施。
当单机风量大于80 m3/min时，一般采用离心式鼓风机，噪声较小，效率较高，适用于大中型污水厂。
②机械曝气 机械曝气也称为表面曝气，机械曝气器大多以装在曝气池水面的叶轮快速转动，进行表层充氧。
按转轴方向不同，可分为立式和卧式两类。
常用的立式表面曝气机有平板叶轮、倒伞型叶轮和泵型叶轮等，卧式表面曝气机有转刷曝气机和转盘曝气机等。
曝气叶轮的充氧能力和提升能力同叶轮浸没深度、叶轮的转速等因素有关，在适宜的浸深和转速下，叶轮的充氧能力最大，并可保证池内污泥浓度和溶解氧浓度均匀。
一般而言，机械曝气常用于曝气池较小的场合，可减少动力消耗，维护管理也较方便。
鼓风曝气供应空气的伸缩性较大，曝气效果也较好，一般用于较大的曝气池。
例题：已知曝气池的供气量G5＝5040m3/h，鼓风机房至曝气池干管总长44m，管段上有弯头5个，闸阀2个，计算输气干管的直径和压力损失。
解：由于干管上没有支管，可采用同一管径，根据＝5040m3/h以及经济流速＝15m/s，在空气管管径计算简图上，两点作一条直线，交管径线于一点，得管径为350mm。
十分钟搞定曝气风机的选型
十分钟搞定！曝气风机的选型！1、曝气用风机分类好氧池曝气常用的风机有四类：罗茨鼓风机、多级离心风机、单级高速离心风机和磁(空气)悬浮风机。
2、风机介绍1、罗茨鼓风机罗茨鼓风机目前多为三叶型，每转动一圈由两组三叶型叶轮完成3次吸、排气。
结构简单，性能稳定。
罗茨鼓风机属于容积式风机，其特点是在最高设计压力范围内，管网阻力变化时，流量变化很小。
罗茨风机的性能曲线如下：从性能曲线可知，罗茨风机风量受压力变化影响小。
当曝气池液位变化时，鼓风量基本不变。
风量调节：罗茨风机风量受转速控制，风量调整可通过变频调速进行，变频后风压可以维持。
2、多级离心风机离心鼓风机是电机带动风机叶轮旋转，使叶片之间的气体在离心力的作用下甩出，外界气体通过叶轮中间形成的负压吸入，达到连续鼓风的目的。
在常规转速下单级离心升压有限，采用多级串接的方式可达到升压要求，称为多级离心风机。
多级离心风机典型的性能曲线如下：从性能曲线可知，多级离心风机随风压变化流量变化较大。
当曝气池液位变化时，鼓风量会有变化。
风量调节：多级离心风机风量调节可通过变频进行，变频后风压会相应降低，变频范围受到一定限制。
3、单级高速离心风机单级高速离心风机指提高风机转速，通过单级离心即可达到工艺的升压要求。
单级高速离心风机风量大、效率高，对制造水平要求较高。
单级高速离心风机的性能曲线如下：从性能曲线可知，单级高速离心风机随风压变化流量变化非常大。
当曝气池液位发生变化时，鼓风量变化会较大。
风量调节：单级高速离心风机可通过进口导叶调整，风量调整时不影响风压，同时可以降低风机轴功率，达到节能效果。
由于变频调节时，风压下降幅度会较大，可能会无法满足工艺要求，单级高速离心风机一般不用变频调节风量。
4、磁(空气)悬浮风机磁(空气)悬浮离心风机是通过磁或空气的作用，使转动轴形成悬浮状态，摩擦阻力小，效率高，也可以通过进口导叶调整风量。
悬浮离心风机由于摩擦力小，风机效率会更高。
磁(空气)悬浮风机叶轮也为单级高速类型，性能曲线与单级高速离心风机类似。
浅谈曝气池的设计与设备选择
废水处理厂概况：规模、处理能力、 废水来源等
曝气池设计：池型、尺寸、材质、曝 气方式等
设备选择：曝气器类型、数量、安装 位置等
运行效果：处理效率、能耗、运行稳 定性等
存在问题及改进措施：存在的问题、 改进措施及效果等
项目背景：某 大型湖泊生态 修复项目，旨 在恢复湖泊生 态系统，提高
水质
曝气池设计： 采用多级曝气 池设计，提高 氧气利用率，
曝气池的能效 优化案例：包 括实际工程案 例、实验研究
等
混合技术：通过曝气、搅拌等 方式实现混合，提高曝气池的 氧利用率
搅拌技术：采用机械搅拌、空 气搅拌等方式，提高曝气池的 混合效果
曝气器选择：根据曝气池的规 模、水质、工艺要求等因素选 择合适的曝气器
搅拌器选择：根据曝气池的规 模、水质、工艺要求等因素选 择合适的搅拌器
Part Five
原理：通过微孔曝气器将空气均匀 地分散到水中，增加水中的溶解氧
应用：污水处理、水产养殖等领域
添加标题
添加标题
特点：高效、节能、环保
添加标题
添加标题
优点：提高曝气效率，降低能耗， 减少噪音，改善水质
工作原理：通过悬浮球在水中上下浮动，产生气泡，增加水中的氧气含量 优点：气泡均匀分布，不易堵塞，使用寿命长 应用领域：污水处理、水产养殖等 设备选择：根据处理水量、水质等因素选择合适的悬浮球曝气设备
曝气池优化设计：综合考虑 曝气池的混合、搅拌、曝气 器、搅拌器等因素，实现曝 气池的优化设计
添加标题
曝气池的流态类型： 包括完全混合式、推
流式、循环式等
添加标题
曝气池的流态优化方 法：包括调整曝气器 位置、调整曝气器数 量、调整曝气器类型
等
河道曝气技术原理及设备选型
河道曝气技术原理及设备选型目录1河道曝气技术简介 (3)2河道曝气原理 (4)3需氧量的计算 (5)3.1组合推流式反应器模型 (5)3.2箱式模型 (6)3.3好氧特性曲线法 (7)4.4曝气设备的选择 (7)4.1曝气设备充氧量的计算 (7)4.2曝气设备的选型 (8)4.2.1固定式充氧站 (8)4.2.2移动式充氧平台 (9)河道曝气技术原理及设备选型1河道曝气技术简介溶解氧在河水自净过程中起着非常重要的作用，水体的自净能力直接与复氧能力有关。
河水中的溶解氧主要来源于大气复氧和水生植物的光合作用，水体溶解氧主要消耗在有机物的好氧生化降解、氨氮的硝化、底泥的耗氧、还原物质的氧化、水生生物和植物生长等化学、生化及生物合成等过程中。
污染河道就是由于溶解氧的总消耗量大于复氧量，水体的溶解氧大幅下降，甚至被消耗殆尽，河流水体处于无氧状态，有机物的分解就从好氧分解转为厌氧分解，水体生态系统遭到严重破坏，导致污染水体黑臭。
河道曝气技术就是根据河流受到污染后缺氧的特点，人工向水体中充入空气或氧气，加速水体复氧过程，以提高水体的溶解氧水平，恢复和增强水体中好氧微生物的活力，使水体中的污染物质得以净化，从而改善河流的水质。
曝气复氧对消除水体黑臭的良好效果已被实验室试验与河流曝气所证实。
其机理是进入水体的溶解氧与黑臭物质（如H2S，FeS等还原性物质）之间发生了氧化还原反应。
相关研究结果表明即使严重黑臭的水体，在有氧条件下20h后臭味基本消除，水体颜色明显改观，COD、BOD5都有大幅度（30%～50%）降低。
通过复氧，可以使天然水体逐步恢复自然的生态功能，达到最终消除黑臭污染的目的。
河道曝气复氧技术作为一种投资少、见效快的河流污染治理技术已经在很多国家得到应用。
20世纪五六十年代起，英、德、美等发达国家就开始利用河道曝气技术治理河道污染。
英国的Thames，德国的Ruhr、Enshcer与Saar河，澳大利亚的Swan河、Canning河和美国的Homewood等河流就先后利用河道曝气技术明显改善了河流水质.河道曝气技术在国外应用已非常成熟。
河水曝气技术原理及设备选型
河水曝气技术原理及设备选型
简介
河水曝气技术是一种基于生物处理原理的污水处理技术，其主要原理是利用曝气设备将空气送入废水中，通过氧气的作用让废水中的有机物质被氧化分解为二氧化碳和水，从而达到净化的目的。
工作原理
河水曝气技术主要依靠曝气设备将空气送入河水中，增加水中氧气含量。
水中的微生物利用氧气进行新陈代谢，分解废水中的有机物质，产生二氧化碳和水，实现污水的净化。
设备选型
1. 曝气机
曝气机是曝气设备中最常用的一种。
其被送进空气能够增加水中氧气含量，从而起到曝气的作用。
曝气机在选型时应考虑水深、水质、曝气量、曝气方式等因素。
2. 沉淀池
沉淀池是曝气系统中的一种重要设备。
污水经过曝气机处理后进入沉淀池，其中的悬浮物随着时间逐渐沉淀至污泥池底部，从而实现对废水的净化。
3. 污泥处理设备
污泥处理设备是曝气系统中污泥处理的重要设备，其作用是将废水处理过程中形成的污泥进行处理，使其达到安全无害的标准。
结论
河水曝气技术是一种简单有效的污水处理技术，适用于中小型城市和乡村的污水处理。
在设备选型时应考虑具体工艺和水质等因
素，选择合适的设备，并严格按照操作标准运行和维护设备，以保证其长期稳定运行和净化效果。
污水处理各类泵及曝气鼓风机的选型要点，这一次都说全了!
污水处理各类泵及曝气鼓风机的选型要点，这一次都说全了!水处理设备的合理选型，是每一个设计人员需要掌握的知识。
作为输送提升的核心设备，泵在水处理项目中无处不在。
泵的原理多样，种类繁多，而且还在不断地发展创新，不同的应用场合，泵的使用方法也各有差异。
在城市污水处理厂，鼓风曝气所占的能耗占到总能耗的一半左右，选择合适的曝气风机在节约运行成本中占着至关重要的作用。
如何选择污水处理泵？1. 泵的原理与分类在专业定义上，泵是指将原动机的机械能转换成流体的压力能和动能，从而实现流体定向输运的动力设备。
在使用时常按用途来进行命名，比如潜污泵、污泥泵、计量泵等，工作原理各有不同。
按工作原理可以分类如下：⑴叶片式泵叶片式泵包括离心泵（单级、多级），轴流泵，混流泵，旋涡泵等。
离心泵-利用旋转叶轮带动流体一起旋转，借离心力的作用，使流体的压力能和动能得到增加。
轴流泵-利用叶轮上的翼型叶片在流体旋转所产生的升力使流体的能量增加。
混流泵-介于离心泵和轴流泵之间，部分利用了离心力，部分利用了升力。
⑵容积式泵容积式泵包括往复泵（活塞、柱塞、隔膜），回转泵（齿轮、螺杆、滑片等）往复式泵-利用工作容积周期性的改变来输送流体，并提高其压力，包括活塞式、柱塞式和隔膜式三类。
回转式泵-利用一对或几个特殊形状的回转体，如齿轮、螺杆或其他形状的转子在壳体内作旋转运动来输送流体并提高其压力。
⑶其他类型泵叶片式泵和容积式泵基本包括了所有常用的泵的类型，还有一些其他类型的泵，比如：水环式真空泵-水环式真空泵在启动前注入一定水作为工作液体，靠星形叶轮的旋转，形成封闭水环，叶轮与水环之间形成周期性扩大与减小的空间，形成负压，吸入气体并排出，达到抽真空的目的。
喷射泵-利用高速射流的抽吸作用来抽吸并输送液体，可以起到抽真空的作用。
2、泵的主要性能参数⑴流量与扬程泵在单位时间内输送的流体量称为流量，泵的流量一般指体积流量，用q表示。
单位重力作用下的液体通过泵后所获得的能量增加值，称为扬程，用H表示，单位为m。
曝气机技术选型介绍(制作样本专用)
曝气机1、WZS型转刷曝气机2、WZD型转碟曝气机3、WMG型橡胶膜管式式微孔曝气器4、WMP型橡胶膜盘式微孔曝气器5、WDM型单孔膜曝气器1、WZS型转刷曝气机型号说明：WZS-□/□转刷长度（mm）转刷直径（mm）转刷曝气机产品概述：我公司设计生产的WZS型转刷曝气机属于水平轴曝气机,适用于推流式氧化沟的曝气、推动，是氧化沟污水处理系统的关键设备。
具有动力效率高、充氧量大、低噪音、运行稳定可靠的特点。
近年来在石油、化工、印染、制革、造纸、食品、农药、煤气、煤炭等行业的工业废水和城市生活污水的处理中广泛采用转刷曝气的氧化沟工艺，取得了良好的处理效果。
本机由电机、减速器、主轴、曝气叶片、支座与联轴器、润滑密封系统等组成。
工作原理：主轴在传动装置的带动下以一定的速度回转，转刷叶片在随主轴水平旋转的过程中将空气中的氧气不断导入水中。
此外，通过转刷的运转，推动污水以一定的流速在氧化沟中循环流动，既能防止活性污泥的沉淀，又能使有机物、微生物与氧充分混合接触,有利于微生物的生长，从而有效的达到氧化沟工艺对混合、充氧的需要。
技术参数：参数型号转刷直径（mm）转刷轴长（m）转速（r/min）电机功率（kw）充氧能力（kgO2/h）最大浸水深（mm）单速双速单速双速WZS1000/3 1000 3.0 7245/72 15 11/15 25 300WZS1000/4.5 1000 4.5 72 18.5 15/18.5 35 300 WZS1000/6 1000 6.0 72 30 18.5/30 49 300 WZS1000/7.5 1000 7.5 72 37 22/37 60 300 WZS1000/9 1000 9.0 72 45 30/45 72 300 说明：参数仅供选型参考性能特点：1、采用立式硬齿面齿轮减速机，承载能力强，耐冲击，运转平稳。
2、采用弹性柱销齿式联轴器联接，传递扭矩大，允许一定的径向和角度误差，安装简单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河道曝气复氧技术中曝气设备的选型
文章来源：蓝白蓝网 2010-05-13 09:10
根据需曝气河道水质改善的要求(如消除黑臭、改善水质、恢复生态环境)、河道条件(包括水深、流速、河道断面形状、周边环境等)、河段功能要求(如航运功能、景观功能等)、污染源特征(如长期污染负荷、冲击污染负荷等)的不同，河道曝气一般采用固定式充氧站和移动充氧平台两种形式。
各种河道曝气充氧设备的特点和适用范围见下表。
1、固定式充氧站
(1) 鼓风曝气
即在河岸上设置一个固定的鼓风机房，通过管道将空气或氧气引入设置在河道底部的曝气扩散系统，达到增加水中溶解氧的目的。
一般由机房(内置鼓风机)、空气扩散器和管道组成。
(2) 纯氧曝气
纯氧曝气可以分为两种形式：①纯氧一微孔布气曝气系统，由氧源和微孔布气管组成；②纯氧一混流增氧系统，由氧源、水泵、混流器和喷射器组成。
纯氧曝气系统的氧源可采用液氧(LOX)和利用制氧设备(PSA)制氧。
(3) 机械曝气
即将机械曝气设备直接固定安装在河道中对水体进行充氧。
可以分为三种形式：①叶轮吸气推流式曝气器，由电动机、传动轴、进气通道和叶轮组成；②水下射流曝气设备，由潜水泵、水射器组成；③叶轮式增氧机，由叶轮、浮筒和电机组成。
2、移动式充氧平台
移动式充氧平台是在不影响航运的基础上，在需要曝气的河段设置可以自由移动的曝气增氧设施，主要用于在紧急情况下对局部河段实施有目的的复氧，目前使用最多的是曝气船。
对于城市中小河道，一般水体较浅、水面较窄、没有航运要求，往往适合采用机械曝气的形式。
值得注意的是，不同的机械曝气设备也可能会产生不同的治理效果。
此外，曝气设备的选择还需要考虑如何消除曝气产生的泡沫、与周围环境相协调等因素。
