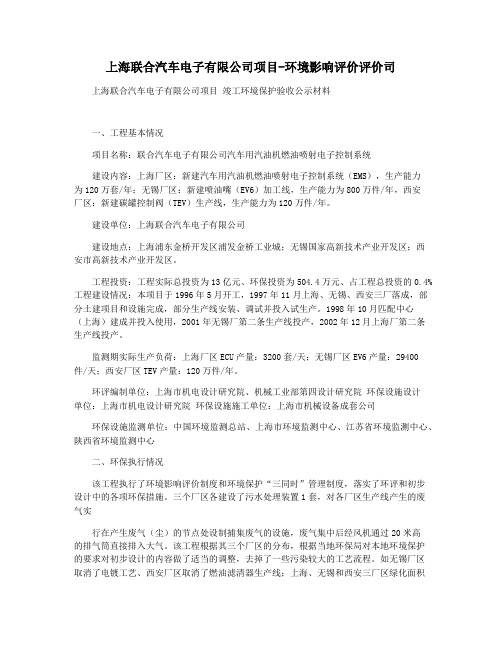

上海联合汽车电子有限公司项目
竣工环境保护验收公示材料
一、工程基本情况
项目名称：联合汽车电子有限公司汽车用汽油机燃油喷射电子控制系统
建设内容：上海厂区：新建汽车用汽油机燃油喷射电子控制系统（EMS），生产能力为120万套/年；无锡厂区：新建喷油嘴（EV6）加工线，生产能力为800万件/年，西安厂区：新建碳罐控制阀（TEV）生产线，生产能力为120万件/年。
建设单位：上海联合汽车电子有限公司
建设地点：上海浦东金桥开发区浦发金桥工业城；无锡国家高新技术产业开发区；西安市高新技术产业开发区。
工程投资：工程实际总投资为13亿元、环保投资为504.4万元、占工程总投资的0.4% 工程建设情况：本项目于1996年5月开工，1997年11月上海、无锡、西安三厂落成，部分土建项目和设施完成，部分生产线安装、调试并投入试生产。
1998年10月匹配中心（上海）建成并投入使用，2001年无锡厂第二条生产线投产，2002年12月上海厂第二条生产线投产。
监测期实际生产负荷：上海厂区ECU产量：3200套/天；无锡厂区EV6产量：29400件/天；西安厂区TEV产量：120万件/年。
环评编制单位：上海市机电设计研究院、机械工业部第四设计研究院
环保设施设计单位：上海市机电设计研究院
环保设施施工单位：上海市机械设备成套公司
环保设施监测单位：中国环境监测总站、上海市环境监测中心、江苏省环境监测中心、陕西省环境监测中心
二、环保执行情况
该工程执行了环境影响评价制度和环境保护“三同时”管理制度，落实了环评和初步设计中的各项环保措施。
三个厂区各建设了污水处理装置1套，对各厂区生产线产生的废气实
行在产生废气（尘）的节点处设制捕集废气的设施，废气集中后经风机通过20米高的排气筒直接排入大气。
该工程根据其三个厂区的分布，根据当地环保局对本地环境保护的要求对初步设计的内容做了适当的调整，去掉了一些污染较大的工艺流程。
如无锡厂区取消了电镀工艺、西安厂区取消了燃油滤清器生产线；上海、无锡和西安三厂区绿化面积（包括预留发展建设用地）占总占地面积的35%、63%和44%，公司建立了环境管理体系。
公司环保管理机构健全，环保规章制度完善。
三、验收监测结果
中国环境监测总站和上海市环境监测中心、江苏省环境监测中心、陕西省环境监测中心站分别于2003年9月1日至2日、9月1日至3日、9月8日至9月9日对该工程进行了现场监测：
1、上海厂区
1）废气：生产厂房两个排气筒中颗粒物监测浓度、等效排放速率分别为9.2mg/m3和9.7mg/m3、0.127kg/h和0.114kg/h，非甲烷总烃的监测浓度、等效排放速率最高值分别为8.7mg/m3和55.9 mg/m3、0.49kg/h和0.61kg/h，均符合《大气污染物综合排放标准》（GB16297-1996）表1中Ⅰ级标准。
2）废水：污水处理设施出口中各项污染物排放浓度分别为：pH 为7.45—7.64，SS为30—109mg/L，COD为20—35mg/L，BOD 为7—16mg/L，石油类为0.1—0.2 mg/L，氨氮为14.2—18.2 mg/L 均达到了《上海市污水综合排放标准》（DB31/199-1997）二级标准。
3）固体废物：工程主要产生环氧树脂、废正庚烷、废机油等废物由厂方统一收集，专人分类管理，委托上海依科绿色工程有限公司负责处置。
2、无锡厂区
1）废气：生产厂房3个废气排放口中颗粒物监测浓度、等效排放速率分别为8.9mg/m3、10.3mg/m3和9.6mg/m3、0.28kg/h、0.26kg/h、0.28kg/h，1#、3#排气口的非甲烷总烃监测浓度分别为
1.99mg/m3、86.3mg/m3、3.62kg/h、3.43kg/h，均达到了《大气污染物综合排放标准》（GB16297-1996）表1中Ⅰ级标准；2#排气口的非甲烷总烃的排放浓度为248 mg/m3超过了验收执行标准限值（150 mg/m3），等效排放速率达标。
2）废水：污水处理设施出口中各项污染物排放浓度分别为：pH 为7.76—8.95，SS为8—16 mg/L，COD为18.4—45.5mg/L，BOD 为 2.0—3.4mg/L，石油类为0.07—0.14 mg/L，LAS为0.10—0.24mg/L，氨氮为0.29—0.73 mg/L，动植物油为0.26—0.65 mg/L 均符合《污水综合排放标准》（GB8978-1996）表2中二级标准。
3、西安厂区
1）废气：生产厂房两个排气筒中颗粒物监测浓度、等效排放速率分别为21.5mg/m3和12.8 mg/m3、0.044kg/h和0.039kg/h，非甲烷总烃的监测浓度、等效排放速率最高值分别为78.73mg/m3和5.08 mg/m3、0.163kg/h、和0.132kg/h，均符合《大气污染物综合排放标准》（GB16297-1996）表1中Ⅰ级标准。
2）废水：污水处理设施出口中各项污染物排放浓度分别为：pH 为7.10—7.49，SS为9.0—36.0 mg/L，COD为21.5—37.1mg/L，BOD为3.20—9.24mg/L，石油类为0.04—0.63 mg/L，氨氮为8.18—17.76 mg/L均达到了《污水综合排放标准》（GB8978-1996）表2中二级标准。
4、公众调查：对三个厂区各发放100份调查表，收回230份，100％的调查对象对该工程各厂区施工期、运营期的环保工作满意。
5、污染物排放总量：按验收实际监测计算，上海厂区污水处理设施出口废水中CODcr、氨氮、石油类的排放总量分别为：4.67t/a、0.72t/a,0.584 t/a，废气中粉尘的排放总量为：0.518t/a；无锡厂区污水处理设施出口废水中COD、氨氮、石油类的排放总量分别为：4.05t/a、0.05t/a,0.012t/a，废气中粉尘的排放总量为：1.246t/a；西
安厂区污水处理设施出口废水中COD、氨氮、石油类的排放总量分别为：3.07t/a、1.53t/a,0.209t/a，废气中粉尘的排放总量为：0.139t/a。
