(工艺技术)分散染料涤纶染色工艺
分散染料涤纶染色
分散染料涤纶染色首先，我们来了解一下分散染料涤纶染色的工艺流程。
具体流程如下：1.布料预处理：对涤纶布料进行洗涤、漂白等预处理工序，以去除污渍和杂质，并提高布料的染色性能。
2.染色配方设计：根据染色要求，确定分散染料的种类、用量及其他助剂的添加量，设计染色配方。
3.染色溶液准备：按照染色配方，将染料、助剂等溶解在适量的水中，制成染色溶液。
4.染色操作：将布料放入染色机中，将染色溶液加入染色机中，控制染色时间、温度和染色速度等参数，进行染色操作。
5.染料固定：染色完成之后，将布料从染色机中取出，经过清洗、漂洗等工序，使染料与纤维结合牢固，提高染色的色牢度。
6.后处理工序：染色完成后，对染色布料进行后处理工序，如烘干、整理等，使布料具有所需的柔软、光泽和手感。
其次，我们来了解一下分散染料涤纶染色的操作步骤。
具体步骤如下：1.根据染色要求，选择合适的分散染料，并参考染色配方设计染色方案。
2.按照染色配方，将染料、助剂等称量准备好。
3.将分散染料、助剂等溶解在适量的水中，制成染色溶液。
4.将涤纶布料预处理，去除污渍和杂质，以提高染色效果。
5.将预处理后的涤纶布料放入染色机中，加入染色溶液。
6.控制染色机的温度、时间和染色速度等参数，进行染色操作。
7.染色完成后，将布料从染色机中取出，经过清洗、漂洗等工序，使染料与纤维结合牢固，提高染色的色牢度。
8.对染色布料进行后处理工序，如烘干、整理等，使布料具有所需的柔软、光泽和手感。
最后，我们来了解一下分散染料涤纶染色的注意事项。
具体注意事项如下：1.根据不同的染色要求，选择合适的分散染料种类和使用方法。
2.在染色过程中，要严格控制染色参数，如温度、时间、染色速度等，以保证染色效果和色牢度。
3.接触染料和染色助剂时，要注意个人防护，避免直接接触皮肤和吸入气体。
4.染色机和其他染色设备要保持干净，以防止杂质对染色效果的影响。
5.染色前对布料进行预处理，去除污渍和杂质，以提高染色效果。
分散染料染涤纶纤维
实验九分散染料染涤纶纤维实验内容:用高温高压染色法染涤纶纤维实验目的:学习高温...本实验采用高温高压染色,即使涤纶
实验九分散染料染涤纶纤维纤维在120-130 C的高温下,纤维大分子链段运动.._
一．实验内容：用高温高压染色法染涤纶纤维
二．实验目的：学习高温高压浸染法染涤纶纤维的工艺方法。
三．实验原理：
涤纶纤维大分子排列整齐，纤维的疏水性强，一般采用分散染料在特定的条件下染色－热熔或高温高压法。
本实验采用高温高压染色，即使涤纶纤维在120 —130C的高温下，纤维大分子链段运动加剧，产生瞬时空隙使染料扩散进入纤维内部，并固着在纤维上。
四．实验主要仪器，材料，染化料：高温高压染色机，纯涤织物，分散染料，醋酸等
五．实验处方及工艺条件：
1 .处方：分散染料（％o.w.f）1
扩散剂（g/l）1
渗透剂（ml/l）2
浴比：1:50 用醋酸调pH4.5-5
2 .染色曲线:
60 C入染
3.工艺流程：
织物润湿挤干-放入染杯-按升温曲线染色-取出-水洗-还原清洗-水洗-晾干
六.思考题：比较高温高压染色和热熔染色的染色效果，简单说明原因？。
涤纶织物的印染工艺
涤纶织物的印染工艺
一、前处理
前处理的主要目的是去除织物上的杂质，为后续印染工艺做好准备。
这个过程包括以下步骤：
1. 退浆：涤纶织物在织造过程中，通常会使用浆料来提高纱线的性能。
退浆就是通过化学或物理方法去除这些浆料。
2. 漂白：这个步骤主要是为了去除织物中的天然色素或杂质，使织物更白。
常用的漂白剂有次氯酸钠和过氧化氢。
3. 热定型：通过热处理使织物保持所需的形状和尺寸。
二、染色
染色是印染工艺的核心步骤，它决定了织物最终的颜色和外观。
涤纶织物通常使用分散染料进行染色。
以下是染色过程的基本步骤：
1. 配制染液：根据所需的颜色和浓度，将分散染料溶解在水中，形成染液。
2. 染色：将织物浸泡在染液中，通过控制温度和时间，使染料均匀地吸附在织
物上。
3. 固色：通过化学反应使染料与织物纤维固定，防止颜色在洗涤过程中脱落。
4. 水洗：去除残留在织物上的浮色，得到最终的颜色。
三、后处理
后处理的主要目的是改善织物的手感和外观，以及提高其耐用性。
以下是后处理的基本步骤：
1. 柔软处理：通过使用柔软剂，降低织物的粗糙感，提高其舒适度。
2. 拉幅定型：通过热处理使织物保持所需的宽度和形状。
3. 抗静电处理：通过添加抗静电剂，降低织物的静电现象，提高其舒适度。
4. 成品水洗：最后的水洗步骤是为了去除残留在织物上的化学物质，提高产品的品质。
涤纶织物的印染工艺的每一步都需要精确的控制，以确保最终产品的质量和颜色满足客户的要求。
分散染料染色—分散染料的染色工艺
•染色温度太低，上染百分率低 •染色温度太高，对设备要求高 染色最适合温度为130℃，此时上染率高，色光鲜艳， 匀染性好，浮色少。
水洗后处理
2、处方：
分散染料
x(对织物重)
磷酸二氢铵
1 g／L
载体
3-4 g／L
3、注意：
1）采用载体预处理，使纤维膨化充分，有利于染料上染。
2）载体的用量应适当，不同载体使用方法不同。
3）染后载体必须去除干净，否则对色光和牢度都有影响。
2）pH值 pH值过高（>6），染料分解，色光发暗，涤纶受损； pH过低（<5），影响色光和上染百分率。 分散染料高温高压染色，pH值须稳定，并控制在弱酸性，
即pH值为5～6。常采用醋酸，也可用磷酸氢二铵作缓冲剂。 3）染色时间
•40-60min
4)助剂选用 ①分散剂
高温染色中加分散剂可防止染料凝聚沉淀，有助于染浴 的稳定。 注意：分散剂用量一般1～2g／L，深色少加，浅色多加。 ②匀染剂
4、注意问题
4）后处理：
去除浮色，保证色光纯正和染色牢度
处方：
烧碱（36°Be′） 2.5-5mL/L保险粉（来自5%） 1-2g/L净洗剂
1-2mL/L
70-80℃处理，10-20min
4、注意问题
5）焦油化问题 焦油化问题是分散染料高温高压染色中易产生又不易解
决的问题。焦油化物乃是染液中齐聚物、染料、分散剂和纤 维屑杂质聚集而成的黏稠物，沾附在织物上造成难以纠正的 染疵，沾附在设备上形成难以去除又易沾污织物的积垢。
分散染料涤纶染色工艺
分散染料涤纶染色工艺纤维中不同区域的玻璃化温度不同无定形区约为67℃结晶区约为81 ℃结晶又取向区域约为125 ℃经不同温度预热定形处理的涤纶织物, 玻璃化温度不同定形温度 Tg 定形温度 Tg未定形 75 90 105120 123 150 125180 122 210 115230 105 245 90实际染色时, 染色温度应高于染色转变温度, 此时纤维无定形区的大分子链段发生剧烈运动, 产生瞬间孔穴。
一般染色转变温度比玻璃化温度高十几度, 染料分子量越大, 二者相差越大涤纶微结构影响染色性能1.高温高压染色染色织物色泽鲜艳、手感好织物品种适应性好, 适用的染料范围广, 染料利用率高对设备要求高, 需密闭间歇式, 染色时间长, 生产效率较低染液中含有分散染料、分散剂、高温匀染剂、 pH调节剂等高温高压染色, 染料易出现晶型转变温度控制不匀, 出现晶体增长现象高温染色, 表面易析出低聚物部分染料发生水解或还原染料要求: 良好的分散稳定性、化学稳定性和较高的耐升华牢度, 以保证均匀、鲜艳的染色效果染色过程( 1) 40 ℃温水化料, 过滤( 2) 慢慢升温至120～130 ℃, 在升至染色转变温度以上时, 上染速率迅速提高, 应严格控制升温速率, 保证染料均匀上染( 3) 继续保温染色45～60min( 4) 然后降温, 进行还原清洗, 水洗等后处理, 彻底去除浮色, 以提高染色产品的染色牢度和鲜艳度染色温度选择在120～130℃为宜, 温度不能超过145℃, 否则纤维会造成损伤, 特别是毛涤混纺织物染色温度控制分三个阶段:( 1) 染色升温阶段: 在70～110℃温度区间, 染料上染速率很快, 要严格控制1～2℃/min, 保证染料均匀吸附( 2) 染色保温阶段染料向纤维内部扩散, 并增进染料移染, 染匀染透( 3) 降温阶段在玻璃化温度以上, 降温速率应适当慢些, 其后快速降温, 避免引起织物产生折皱和手感粗糙pH值控制在5～6之间, 色光纯正、色泽鲜艳, 上染百分率高;高温碱性, 染料水解,碱性太强, 织物损伤大, 手感差但酸性染色, 齐聚物容易沉积在织物表面浴比:小, 节能节水, 但易使织物产生折皱、擦伤、染色不匀大, 耗能耗水匹染: 10: 1～30: 1分散剂影响匀染剂( 载体、非离子型活性剂)( 1) 缓染剂经过助剂对染料或纤维亲和力, 延缓染料上染, 使染料能均匀地吸附在纤维的各个部分, 从而染色均匀, 但会导致上染百分率下降( 2) 移染匀染剂一般为载体、非离子型聚氧乙烯类表面活性剂载体有毒非离子表面活性剂在染色温度高于浊点, 会产生沉淀, 一般需与阴离子表面活性剂复配2.热熔染色在185～215℃干热条件下使染料在纤维上发生固着的连续轧染的染色方法连续化生产, 生产效率高, 用水量少, 污水少, 使用的染料要求耐升华牢度较高染色时织物所受张力较大, 织物手感及色泽鲜艳度不及高温高压染色法一般多用于涤棉混纺织物中涤纶染色浸轧液含有分散染料、分散剂、渗透剂、防泳移剂等染料颗粒要特别匀细, 渗透性及分散稳定性要好二浸二轧, 室温, 涤棉织物轧余率一般为50～60％焙烘固色( 热熔) 温度根据染料升华牢度来选择, 一般为180～220℃, 时间2～1min染色工艺条件( 1) 润湿剂或渗透剂润湿剂能够排除织物中的空气, 有利于染料渗透到织物内部织物前处理充分, 可不加( 2) 泳移现象及防止因染料对涤纶缺乏亲和力, 容易发生烘干现象合理烘干方式提高浸轧效果, 减少带液率, 涤棉带液率降低到20％～30％后, 不会发生明显泳移加入适量防泳移剂热熔染色时间和时间选择织物烘干后, 染料停留在纤维表面, 没有与纤维发生固着, 经过高温热焙烘, 染料向纤维内部扩散, 把纤维染透, 完成固色——热熔固色温度高——染料升华较多拼色时, 染料耐升华性应相近3.载体染色利用载体助剂对涤纶的增塑膨化性能, 在常压100℃条件下染色设备简单, 适合毛涤织物染色另外, 载体对染料具有亲和性, 对染料溶解能力高, 提高染料浓度, 提高吸附和扩散; 过高, 也不好但载体有毒性, 存在环境污染, 残留载体不易洗净, 影响染色牢度分散染料染色原理及工艺分散染料是一类水溶性较低的非离子型染料。
分散染料涤纶染色工艺

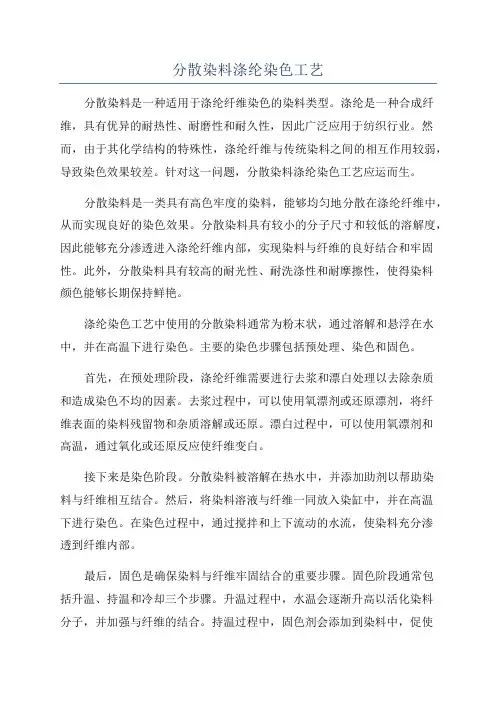

分散染料涤纶染色工艺分散染料是一种适用于涤纶纤维染色的染料类型。
涤纶是一种合成纤维，具有优异的耐热性、耐磨性和耐久性，因此广泛应用于纺织行业。
然而，由于其化学结构的特殊性，涤纶纤维与传统染料之间的相互作用较弱，导致染色效果较差。
针对这一问题，分散染料涤纶染色工艺应运而生。
分散染料是一类具有高色牢度的染料，能够均匀地分散在涤纶纤维中，从而实现良好的染色效果。
分散染料具有较小的分子尺寸和较低的溶解度，因此能够充分渗透进入涤纶纤维内部，实现染料与纤维的良好结合和牢固性。
此外，分散染料具有较高的耐光性、耐洗涤性和耐摩擦性，使得染料颜色能够长期保持鲜艳。
涤纶染色工艺中使用的分散染料通常为粉末状，通过溶解和悬浮在水中，并在高温下进行染色。
主要的染色步骤包括预处理、染色和固色。
首先，在预处理阶段，涤纶纤维需要进行去浆和漂白处理以去除杂质和造成染色不均的因素。
去浆过程中，可以使用氧漂剂或还原漂剂，将纤维表面的染料残留物和杂质溶解或还原。
漂白过程中，可以使用氧漂剂和高温，通过氧化或还原反应使纤维变白。
接下来是染色阶段。
分散染料被溶解在热水中，并添加助剂以帮助染料与纤维相互结合。
然后，将染料溶液与纤维一同放入染缸中，并在高温下进行染色。
在染色过程中，通过搅拌和上下流动的水流，使染料充分渗透到纤维内部。
最后，固色是确保染料与纤维牢固结合的重要步骤。
固色阶段通常包括升温、持温和冷却三个步骤。
升温过程中，水温会逐渐升高以活化染料分子，并加强与纤维的结合。
持温过程中，固色剂会添加到染料中，促使染料与纤维发生反应，并形成染色复合物。
冷却过程中，水温会逐渐降低，使染料分子和纤维结合更加牢固。
总而言之，分散染料涤纶染色工艺是一种能够有效改善涤纶纤维染色效果的方法。
通过合理的工艺流程和使用合适的染料和助剂，可以实现染纤维的均匀染色和色牢度的提高。
这种工艺不仅适用于涤纶纤维的染色，还可以应用于其他合成纤维的染色，成为纺织行业中不可或缺的染色技术之一。
《分散染料涤纶染色》PPT课件
2、工艺处方
分散染料
x％（对织物重）
分散剂NNO（或胰加漂T）
0~0.5g/L
冰HAC
0.5ml/L（调节PH=5~6）
二、热溶染色法工艺
1、工艺流程及主要条件
浸轧染液（二浸二轧，轧余率65%，20~40℃）→预烘 （80~120℃） →热溶（180~210℃，1~2min）→后处理（或 套染棉）
1.
硝基二苯胺类
主要为黄色，日晒牢度优良，但消光系数小。
C.I.分散黄33 C.I.分散黄42
R1 NRH2
HH
H
NO2
R1 SO2N
R2
2. 苯并咪唑类 主要为鲜艳的黄、橙色，但耐升华牢度差。
O
C
分散N荧光黄Ⅱ
C N
OCH3
3. 苯乙烯类
主要为绿光黄色品种，耐光性能优良，但升华牢度较差，在高温下不稳定，遇碱 易水解。
分散黄RGFL （E型）
分散红玉SE－2R （SE型N） N
NN
OH
分散红玉2GFL （S型）
O2N
Cl NN
C2H5 N
C2H4CN
Cl
O2N
NN
N(C2H4OCOCH3)2
NHCOCH3
（2）按结构分类 偶氮型：其中单偶氮类约占分散染料的50％以上，
双偶氮类约占10％。
蒽醌型：约占分散染料的25％左右。
偶氮染料 εmax＝10000～15000 蒽醌型染料 εmax＝3000～4000
1.
1,4-二氨基蒽醌及其衍生物
一般为紫色，个别为蓝色，染料耐光牢度较低。
分散紫E－BL 分散蓝2G
O NH2 Br
O NH2
O NHCH3
分散染料高温高压染色法染涤纶
分散染料高温高压染色法染涤纶
涤纶属于疏水性纤维，结构紧密、吸湿性低，纤维缺乏与染料反生结合的基团，不能使用水溶性染料染色，只能使用分子量小、分子结构简单、不含强离子性水溶性基团、溶解度较低的非离子分散染料染色。
分散染料染涤纶的方法有高温高压染色、热溶染色法和载体染色法三种方法，前两种是分散染料染色最重要的方法，而我们实训室常用高温高压染色。
高温高压染色法是在高温有压力的湿热状态下进行。
分散染料在100℃以内上染速率很慢，即使在沸腾的染浴中染色，上染速率和上染百分率也不高，必须加压在2atm（2.02×105Pa）以下，染浴温度可提高到120～130℃。
由于温度提高，水对纤维的增塑膨化作用也增加，纤维大分子的链段剧烈运动，产生的瞬时孔隙也越多和越大，此时染料分子的扩散也增快，增加了染料向纤维内部的扩散速率，使染色速率加快，直至染料被吸尽，染色完成后，染液降温至涤纶的玻璃化温度下，染料被牢牢凝固在纤维固体内，不再溶出，从而获得更高的染色牢度。
分散染料的高温高压染色方法是一种重要的方法，适合升华牢度低和分子量较小的低温型染料品种。
用这类染料染色匀染性好，染料利用率高，色谱齐全，色泽浓艳，手感良好，织物透芯程度高，匀染性好，适合于小批量、多品种生产，但此法是间歇式生产，生产效率较低，需要压力设备。
高温高压法染色法除用于涤纶纺织品的染色外，还用于涤纶混纺织物、其他合纤的纱线、针织物的染色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分散染料涤纶染色工艺纤维中不同区域的玻璃化温度不同无定形区约为67℃结晶区约为81 ℃结晶又取向区域约为125 ℃经不同温度预热定形处理的涤纶织物，玻璃化温度不同定形温度Tg 定形温度Tg未定形75 90 105120 123 150 125180 122 210 115230 105 245 90实际染色时，染色温度应高于染色转变温度，此时纤维无定形区的大分子链段发生剧烈运动，产生瞬间孔穴。
一般染色转变温度比玻璃化温度高十几度，染料分子量越大，二者相差越大涤纶微结构影响染色性能1.高温高压染色染色织物色泽鲜艳、手感好织物品种适应性好，适用的染料范围广，染料利用率高对设备要求高，需密闭间歇式，染色时间长，生产效率较低染液中含有分散染料、分散剂、高温匀染剂、pH调节剂等高温高压染色，染料易出现晶型转变温度控制不匀，出现晶体增长现象高温染色，表面易析出低聚物部分染料发生水解或还原染料要求：良好的分散稳定性、化学稳定性和较高的耐升华牢度，以保证均匀、鲜艳的染色效果染色过程（1）40 ℃温水化料，过滤（2）慢慢升温至120～130 ℃，在升至染色转变温度以上时，上染速率迅速提高，应严格控制升温速率，保证染料均匀上染（3）继续保温染色45～60min（4）然后降温，进行还原清洗，水洗等后处理，彻底去除浮色，以提高染色产品的染色牢度和鲜艳度染色温度选择在120～130℃为宜，温度不能超过145℃，否则纤维会造成损伤，特别是毛涤混纺织物染色温度控制分三个阶段：（1）染色升温阶段：在70～110℃温度区间，染料上染速率很快，要严格控制1～2℃/min，保证染料均匀吸附（2）染色保温阶段染料向纤维内部扩散，并增进染料移染，染匀染透（3）降温阶段在玻璃化温度以上，降温速率应适当慢些，其后快速降温，避免引起织物产生折皱和手感粗糙pH值控制在5～6之间，色光纯正、色泽鲜艳，上染百分率高；高温碱性，染料水解，碱性太强，织物损伤大，手感差但酸性染色，齐聚物容易沉积在织物表面浴比：小，节能节水，但易使织物产生折皱、擦伤、染色不匀大，耗能耗水匹染：10：1～30：1分散剂影响匀染剂（载体、非离子型活性剂）（1）缓染剂通过助剂对染料或纤维亲和力，延缓染料上染，使染料能均匀地吸附在纤维的各个部分，从而染色均匀，但会导致上染百分率下降（2）移染匀染剂一般为载体、非离子型聚氧乙烯类表面活性剂载体有毒非离子表面活性剂在染色温度高于浊点，会产生沉淀，一般需与阴离子表面活性剂复配2.热熔染色在185～215℃干热条件下使染料在纤维上发生固着的连续轧染的染色方法连续化生产，生产效率高，用水量少，污水少，使用的染料要求耐升华牢度较高染色时织物所受张力较大，织物手感及色泽鲜艳度不及高温高压染色法一般多用于涤棉混纺织物中涤纶染色浸轧液含有分散染料、分散剂、渗透剂、防泳移剂等染料颗粒要特别匀细，渗透性及分散稳定性要好二浸二轧，室温，涤棉织物轧余率一般为50～60％焙烘固色（热熔）温度根据染料升华牢度来选择，一般为180～220℃，时间2～1min染色工艺条件（1）润湿剂或渗透剂润湿剂可以排除织物中的空气，有利于染料渗透到织物内部织物前处理充分，可不加（2）泳移现象及防止因染料对涤纶缺乏亲和力，容易发生烘干现象合理烘干方式提高浸轧效果，减少带液率，涤棉带液率降低到20％～30％后，不会发生明显泳移加入适量防泳移剂热熔染色时间和时间选择织物烘干后，染料停留在纤维表面，没有与纤维发生固着，通过高温热焙烘，染料向纤维内部扩散，把纤维染透，完成固色——热熔固色温度高——染料升华较多拼色时，染料耐升华性应相近3.载体染色利用载体助剂对涤纶的增塑膨化性能，在常压100℃条件下染色设备简单，适合毛涤织物染色另外，载体对染料具有亲和性，对染料溶解能力高，提高染料浓度，提高吸附和扩散；过高，也不好但载体有毒性，存在环境污染，残留载体不易洗净，影响染色牢度分散染料染色原理及工艺分散染料是一类水溶性较低的非离子型染料。
最早用于醋酯纤维的染色，称为醋纤染料。
随着合成纤维的发展，锦纶、涤纶相继出现，尤其是涤纶，由于具有整列度高，纤维空隙少，疏水性强等特性，要在有载体或高温、热溶下使纤维膨化，染料才能进入纤维并上染。
因此，对染料提出了新的要求，即要求具有更好疏水性和一定分散性及耐升华等的染料，目前印染加工中用于涤纶织物染色的分散染料基本上具备这些性能，但由于品种较多，使用时还必须根据加工要求选行选择。
（一）分散染料一般性质分散染料结构简单，在水中呈溶解度极低的非离子状态，为了使染料在溶液中能较好地分散，除必须将染料颗粒研磨至2μm以下外，还需加入大量的分散剂，使染料成悬浮体稳定地分散在溶液中。
分散染料按应用时的耐热性能不同，可分为低温型、中温型和高温型。
其中低温型染料的耐升华牢度低，匀染性能好，常称为E型染料；高温型染料的耐升华牢度较高，但匀染性差，称为S型染料；中温型染料的耐升华牢度介于上述两者之间，又称为SE型染料。
用分散染料对涤纶进行染色肘，需按不同染色方法对染料进行选择。
（二）分散染料染色方法由于聚酯纤维具有疏水性强、结晶和整列度高、纤维微隙小和不易润湿膨化等特性，要使染料以单分子形式顺利进入纤维内部完成对涤纶的染色，按常规方法是难以进行的，因此，需采用比较特殊的染色方法。
目前采用的方法有载体法、高温高压法和高温热溶法等三种染色方法。
这些方法利用了不同的条件使纤维膨化，纤维分子间的空隙增大，同时加入助剂以提高染料分子的扩散速率，使染料分子不断扩散进入被膨化和增大的纤维空隙，而与纤维由分子间引力和氢键固着，完成对涤纶的染色。
由于分散染料在水中的溶解度极低，故要依靠加入染料和溶液中的分散剂组成染液。
为防止分散染料及涤纶在高温及碱作用下产生水解，分散染料的染色常需在弱酸性条件下进行。
下面分别介绍三种染色方法。
1.载体染色法载体染色法是在常压下加热进行。
它是利用一些对染料和纤维都有直接性的化学品，在染色时当这类化学品进入涤纶内部时，把染料分子也同时携入，这种化学药品称为载体或携染剂。
利用载体对涤纶染色的原理是涤纶中的苯环与染料分子中的芳核间有较大分子间引力，涤纶能吸附简单的烃类、酚类等，这些化学品就成为载体。
由于载体与涤纶之间的相互作用，使涤纶分子结构松弛，纤维空隙增大，分子易进入纤维内部。
同时由于载体本身能与纤维及染料分子产生直接性，不但能帮助染料溶解，把染料单分子带到纤维表面，增加染料在纤维表面的浓度，而且能减少纤维的表面张力，使运动着的染料分子迅速进入纤维空隙区域，提高了染料分子的扩散率，促使染料与纤维结合，从而完成染色步骤。
染色结束后，利用碱洗，使载体完全去除。
常用载体有邻苯基苯酚、联苯、水杨酸甲酯等，由于大都具有毒性，对人体有害，目前已很少应用，故这里只作一般介绍。
2.高温高压染色法高温高压染色法是在高温有压力的湿热状态下进行。
染料在100℃以内上染速率很慢，即使在沸腾的染浴中染色，上染速率和上染百分率也不高，所以必须加压在2atm（2.02×105Pa）以下，染浴温度可提高到120～130℃，由于温度提高，纤维分子的链段剧烈运动，产生的瞬时孔隙也越多和越大，此时染料分子的扩散也增快，增加了染料向纤维内部的扩散速率，使染色速率加快，直至染料被吸尽而完成染色。
分散染料的高温高压染色方法是一种重要的方法，适合升华牢度低和分子量较小的低温型染料品种。
用这类染料染色匀染性好，色泽浓艳，手感良好，织物透芯程度高，适合于小批量、多品种生产，常用于涤棉混纺织物的染色。
分散染料的高温高压染色可在高温高压卷染机和喷射、溢流染色机上进行，适宜于染深浓色泽，染色pH值一般控制在5～6，常用醋酸和磷酸二氢铵来调节pH值。
为使染浴保持稳定，染色时尚需加入分散剂和高温匀染剂。
溢流染色机染色工艺举例：染色处方：分散染料X高温匀染剂0.2～1.2g/L扩散剂O 0.5～1g/L醋酸(98％) 0.5～1.5g/L还原清洗：烧碱(360Be) 6ml/L保险粉 2.5g/L分散剂0.1～0.5g/L工艺流程：坯布缝头→前处理→染色→还原清洗→热水洗→水洗→脱水→定形。
一般可在50～60℃始染，大约1h后逐渐升温至130℃，染色1～2h，然后充分水洗。
染深色时进行还原清洗代替皂洗，可保持染色成品色泽鲜艳。
3.热熔染色法分散染料染涤/棉织物采用热熔法染色与一般浸轧染色相似，先经浸轧染液后即行烘干，随即再进行热熔处理。
在200℃高温作用下，沉积在织物上的染料可以单分子形式扩散进入纤维内部，在极短的时间内完成对涤纶的染色。
若是涤棉混纺织物，则可通过热熔处理使沾在棉上的染料以气相或接触的方式转移到涤纶上。
热熔染色法是目前涤棉混纺织物染色的主要方法，以连续化轧染生产方式为主，生产效率高，尤其适用于大批量生产。
热熔染色法的缺点是设备占地面积大，同时对使用的染料有一定的条件限制，染料的利用率较高温高压法低。
热熔染色工艺举例如下（45×45支，浅蓝色，65/35涤/棉细纺织物）：(1)染色处方分散蓝2BLN 1.5g/L.润湿剂JFC lml/L扩散剂 1g/L3%海藻酸钠浆5～1Og/L使用时，用醋酸或磷酸二氢铵调节pH5～6。
(2)工艺流程轧染(二浸二轧，轧余率65%，室温)→预烘(8O～120℃)→热熔(180～210℃，2～1min)→套染棉。
在高温热熔染色中要注意防止染料在预烘和焙烘中产生泳移，热熔焙烘阶段是棉上的分散染料向涤纶转移的重要阶段，要根据染料的耐热性能，即染料的升华牢度，选择适当的热熔温度和时间。
在实际染色时，染料的转移不可能是完全的，在棉上总残留有一部分染料，造成棉的沾色，可采用还原清洗或皂洗进行染后处理。
若在热熔法染色后还要进行棉部分的套染，则可在套染后选行后处理。
对涤棉混纺织物进行的棉套染工艺，可参阅前述的棉织物染色工艺，这里不再介绍。
