更换主断路器作业流程
连采机更
换主断路
器
闭锁、上
锁挂牌
确认闭锁上锁、 专人监护，主断 路器手把停电 后拔出，锁在规 定位置。
0.4
3
连采机更
换主断路
器
1、开盖，
用同电 源电压 相适应 的验电 笔检验
给予规定的扭
力小心螺丝扭
断
0.3
拧螺丝时一 定要用力均 匀，不可用力 过猛，要站 稳，认真检查 工具的完好
2、检验
无电后， 必须检 查瓦斯， 在其巷 道风流 中瓦斯 浓度在
10
连采机更
换主断路
器
确认完
好
检查仔细
0.1
11
连采机更
换主断路
器
盒盖检 修完好， 回收工
清理干净，涂抹 松紧油，检修完 毕后清理工具，
0.1
具、旧件
清理现场，旧件
升井执行交旧
制度
更换主断路器作业流程
5.1更换作业前的准备工作
(1)工器具及材料准备
序号
名称
规格型号
单位
数量
1
内六角
套
1
2
板手
12英寸
个
1
3
螺丝刀
一字，十字
个
各1
4
棉纱
纯棉
斤
1
5
清洗剂
瓶
1
6
凡士林
克
50
7
验电笔
100-10000V
支
1
8
万用表
个
1
(2)更换零部件列表
序
号
名称
规格型
号件号单位ຫໍສະໝຸດ 数量1回路断
路器
400A
(00603005-0002)
件
1
(3)检修前人员配备
序号
岗位工种
人数
承担的主要任务
1
检修电工
1
操作
2
连采机司
机
1
操作设备
5.2工序工艺及安全注意事项
序号
工序
检修方
法
达到的标准
工
时
安全注意事
项
1
连采机更
换主断路
器
将移变 停电，停 放连采 机
确认停电挂牌 上锁，连采机应 停放在支护完 好、无淋水、无
0.2
停电时必须 将移变断开 隔离开关，闭 锁、上锁挂
1%以下 时，方可 进行导 体对地 放电后 工作。
4
连采机更
换主断路
器
将断路 器的电 源侧和 负荷侧 拆开
慢拆轻放，注意 线路，将螺丝收 集在统地点， 便于安装
0.2
拧螺丝时一 定要用力均 匀，不可用力 过猛，要站 稳，认真检查 工具的完好
5
连采机更
换主断路
记住线
路编号
干净、清晰明了
0.2
器
6
连采机更
换主断路
器
移旧换
新
1、用万用表试 验是否完好，2、 确认完好进行 更换新断路器。
0.3
7
连采机更
换主断路
器
对照图
纸检验
对照图纸检查
线路完好
0.1
8
连采机更
换主断路
器
清理杂
物
不能有丝毫杂 物，线路要清净
0.1
9
连采机更
换主断路
器
送电试 验断路 器是否 灵活可 靠
确认设备运行
区域无人开锁
送电
0.1
送电前必须 认真检查周 围是否有人 及杂物是否 清理干净
断路器安装工序流程

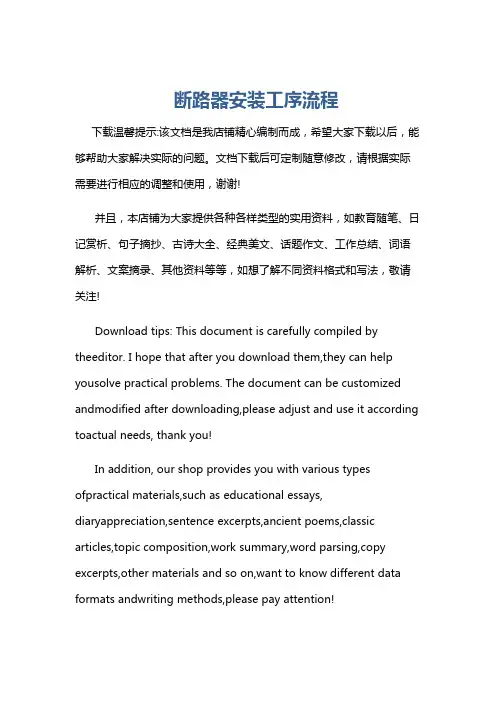

断路器安装工序流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!断路器安装工序流程在电气设备的安装过程中，断路器的安装是必不可少的一步。

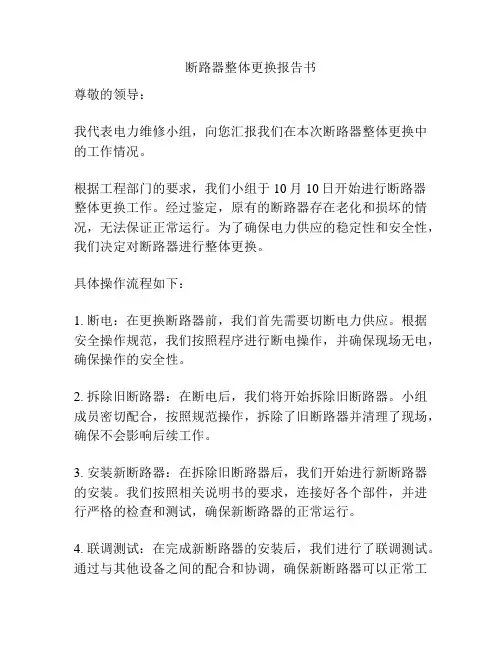

断路器整体更换报告书
断路器整体更换报告书尊敬的领导：我代表电力维修小组，向您汇报我们在本次断路器整体更换中的工作情况。
根据工程部门的要求，我们小组于10月10日开始进行断路器整体更换工作。
经过鉴定，原有的断路器存在老化和损坏的情况，无法保证正常运行。
为了确保电力供应的稳定性和安全性，我们决定对断路器进行整体更换。
具体操作流程如下：1. 断电：在更换断路器前，我们首先需要切断电力供应。
根据安全操作规范，我们按照程序进行断电操作，并确保现场无电，确保操作的安全性。
2. 拆除旧断路器：在断电后，我们将开始拆除旧断路器。
小组成员密切配合，按照规范操作，拆除了旧断路器并清理了现场，确保不会影响后续工作。
3. 安装新断路器：在拆除旧断路器后，我们开始进行新断路器的安装。
我们按照相关说明书的要求，连接好各个部件，并进行严格的检查和测试，确保新断路器的正常运行。
4. 联调测试：在完成新断路器的安装后，我们进行了联调测试。
通过与其他设备之间的配合和协调，确保新断路器可以正常工作，并检查了其各项功能和参数是否符合要求。
5. 通电试运行：在联调测试通过后，我们按照操作规范进行了通电试运行。
在检查各项指标是否正常的同时，我们也密切关注了新断路器的运行情况，确保其稳定性和安全性。
经过我们小组的努力，断路器整体更换工作已经圆满完成。
新断路器已经投入正常使用，电力供应恢复正常。
在整个工作过程中，我们严格按照相关安全操作规范进行操作，没有发生任何事故和异常情况。
在此，我代表电力维修小组向您汇报，并请您审阅。
如果有任何问题或建议，请及时指导。
谢谢!电力维修小组日期: 2022年10月15日。
更换10kV柱上断路器(丝具、避雷器)标准作业流程
（4）、如用吊车更换断路器时，工具可省去倒链、滑轮和横梁。
8
出发前检查
出发前由工作负责人检查：
（1）、检查人员：检查人数及人员精神状态和身体状况。
（2）、检查所带材料是否型号正确、质量合格、数量满足需要。
（3）、检查所带工器具是否质量合格、安全可靠、数量满足需要。
（3）、根据现场勘察结果，对施工危险性、复杂性和困难程度较大的施工作业项目，必要时应编制组织措施、技术措施和安全措施，经本单位主管安全生产领导批准后执行。
《电力安全
工作规程》
2.2
3
申请停电
施工日期确定后，应提前一天送达书面停电申请。
（1）、馈路停电：由线路运行部门办理停电申请手续，经生产主管或调度部门审批签字后，送达调度或变电站值班员。
（2）、线路部分停电或支线停电：由线路运行部门或施工班组向线路运行部门申请停电并办理停电申请手续，经生产主管部门审批签字后，由批准申请部门和申请部门各保留一份。
（3）、如停电作业需其他单位（包括用户）线路配合停电时，应由施工单位事先联系，送达书面停电申请，取得配合停电单位的同意，并要求配合停电单位做好停电、接地等安全措施。
②.若干个现场工作许可人（实施现场各方停电操作人或操作负责人）。
③.外单位或用户工作许可人（外单位或用户线路配合停电的联系人）。
2）.线路部分停电或支线停电时，工作许可人包括：
①.若干个现场工作许可人（实施现场各方停电操作人或操作负责人）。
②.外单位或用户工作许可人（外单位或用户线路配合停电的联系人）。
③、地勤人员将新断路器移至台架下，将连接钢丝绳与断路器钢丝绳套连接，调整好钢丝绳套，防止钢丝绳套滑动偏移。指挥人员指挥起吊，地勤人员拉住控制绳，保持断路器缓慢上升就位。

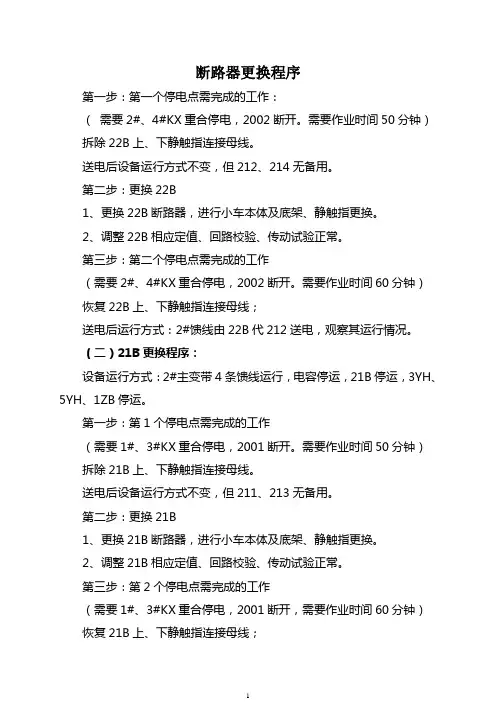

变电所断路器更换方案
断路器更换程序第一步：第一个停电点需完成的工作：（需要2#、4#KX重合停电，2002断开。
需要作业时间50分钟）拆除22B上、下静触指连接母线。
送电后设备运行方式不变，但212、214无备用。
第二步：更换22B1、更换22B断路器，进行小车本体及底架、静触指更换。
2、调整22B相应定值、回路校验、传动试验正常。
第三步：第二个停电点需完成的工作（需要2#、4#KX重合停电，2002断开。
需要作业时间60分钟）恢复22B上、下静触指连接母线；送电后运行方式：2#馈线由22B代212送电，观察其运行情况。
（二）21B更换程序：设备运行方式：2#主变带4条馈线运行，电容停运，21B停运，3YH、5YH、1ZB停运。
第一步：第1个停电点需完成的工作（需要1#、3#KX重合停电，2001断开。
需要作业时间50分钟）拆除21B上、下静触指连接母线。
送电后设备运行方式不变，但211、213无备用。
第二步：更换21B1、更换21B断路器，进行小车本体及底架、静触指更换。
2、调整21B相应定值、回路校验、传动试验正常。
第三步：第2个停电点需完成的工作（需要1#、3#KX重合停电，2001断开，需要作业时间60分钟）恢复21B上、下静触指连接母线；1送电后运行方式：1#馈线由21B代211送电，观察其运行情况。
注：更换断路器施工与变电所年度预试同步进行，更换22B及2#系统预试检修完成后再倒主变。
但更换断路器施工期间高压室内不得进行其它作业。
五、安全措施：1、严格执行《电流互感器、断路器更换施工方案》各项安全措施。
2、施工期间电容补偿装置停运。
3、变电检修车间及安康东供电车间必须安排干部做好安全盯控。
安康供电段2010.10。
带电更换断路器的步骤

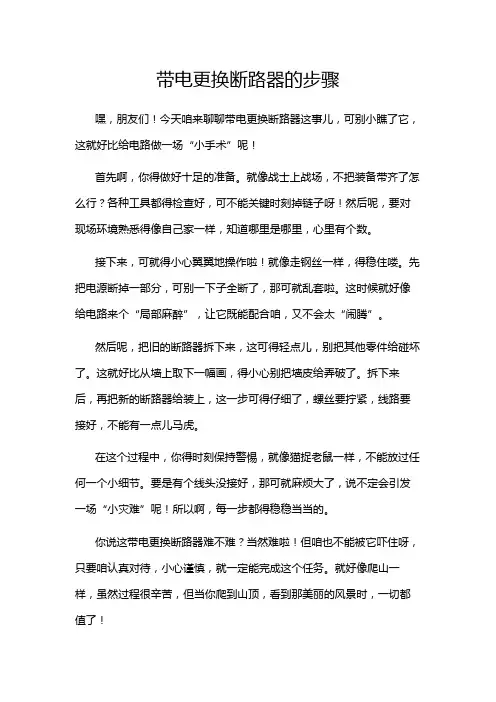

带电更换断路器的步骤
