1.0外观检验标准
序号 不良项目 不良问题描述 判定标准 II 测量面 CR MA MI 1 点 缺 陷
有颜色对比的点缺陷 当D ≤0.35mm ，N ≤1 ； √ 无颜色对比的点缺陷 当D ≤0.35mm ，N ≤2 且DS ≥15mm ； √ 3 划伤 L ≤2.5mm ，W ≤0.05mm ，N ≤1； √ 4 毛边 H ≤0.20mm 且不影响装配
√ 5 缩水 参照限度样品 √ 6 熔接线 参照限度样品 √ 7 边拖花 参照限度样品 √ 8 翘曲 参照限度样品
√ 9 色差 参照限度样品或ΔE ≤1时合格
√ 10 顶白/顶凸 不允许 √ 11 填充不足 不允许 √ 12 银条/流纹/烧焦等
不允许 √ 13 裂痕
不允许 √ 14 线材破损，脱落 (AC 电源输入端) 不允许 √ 15 线材破损，脱落 (DC 电源输出端) 不允许 √ 16 线材连接头变形，不能
插入
不允许 √ 17 线材连接头太紧，太松 不能影响正常工作 √ 18 充电端装置不良：松动，歪斜，凹凸不平 不能影响正常工作
√ 19 充电端生锈，电镀不良 不允许 √ 20
尺寸与设计不符合
不允许
√
1.1标志。
充电器标准
项目部发行章目录1. 目的 (2)2. 适用范围 (2)3. 机械特性 (2)4. 电气性能 (3)5. 环境要求 (4)6．可靠性实验 (4)7．参考电路： (5)※※※本文件属公司受控文件，任何人不得擅自复印或外传。
※※※项目部发行章1.目的为了满足生产要求，规范打样，保障产品质量，特修订充电器打样规范。
2.适用范围本规格书确认了充电器的电气、机械特性以及外部环境等各方面的规格。
适用于：供应商进行产品设计、生产和检验的依据；品质部门验货、退货的依据；对供应厂商产品质量进行技术性认证的依据；开发部门选用物料的依据。
3.机械特性1外壳1.1 外壳应与订单要求相符；1.2 外壳表面无刮伤、无划痕、无裂痕、无顶白、无缺料、无缩水、无拉伤。
1.3 上下壳吻合，上下壳之间缝隙均匀、无错位、无批锋。
1.4 超声充电器上下壳之间缝隙应保持在0.3-0.5mm，以利维修，缝隙之间无溢胶。
1.5 五金插脚光亮、无锈蚀、无松动、无刮伤、无划痕、无歪斜。
2 输出线2.1 输出线外表面整洁，无刮伤、无划痕、无缺料、无缩水、无拉伤。
2.2 输出线与外壳、输出线与充电接头间能承受10N拉力而不脱落。
2.3 输出线的大小、长度应与订单要求相符。
3 充电接头3.1 充电接头表面无刮伤、无划痕、无裂痕、无顶白、无缺料、无缩水、无拉伤。
3.2 充电接头五金光亮、无松动、无刮伤、无划痕、无歪斜。
3.3 充电接头应与订单要求的型号相符。
3.4 充电接头插入、拔出手机顺畅，能使充电器对手机正常充满电。
3.5 USB插头要端正。
4 其它4.1 打螺钉的充电器拆开外壳，察看螺钉柱，螺钉柱应无打爆现象。
项目部发行章4.2 用力晃动充电器，充电器内不发出异响。
4.3 有指示灯的充电器，指示灯灯顶露出外壳表面1.0-1.5mm为宜。
4.电气性能1 输入空载电流输入电压为220V AC时，输入空载电流：1.1 普通/通用五码：不大于4.0mA。
1.2 三码/外单：不大于6.5mA。
充电器检测标准
额定输出电压 DC5.0V
输出特性输出ຫໍສະໝຸດ 压/电流 范围电压 DC5.0V±0.25V 电流：≥
450mA
输出纹波
≤200mV；测试方法：任何负载正常工作下,使用示波器带宽为20MHz连接到充电器的输 出端，同时输出端并连一个104pF陶瓷电容和一个10Uf的电解电容
短路保护 能保证本产品在输出端短路状态下不会导致着火或任何损坏,短路电流应不大于950mA
40°C±2°C，相对湿度90-95%带电工作实验持续时
未测
频率为10-55Hz,振幅为0.35mm,分别在X,Y,Z三轴的每个方向上
OK
振动试验 循环振动各5次周期,实验后对外观进行检查,并进行绝缘电阻、 OK
绝缘强度和指示功能及电性能进行重新测试
OK
拔插实验
将DC插头在旅行充电器的USB处进行插拔3000次。频率为200次/ 小时
OK
电线和充电头 右 60 度 摆动连接线，以 45 次/分钟的速度 进行 1000 次， 客户手机配件
一体） 结束后测试输出特性
实测
OK
静电测试 ±6KV ±10KV空气放电，±6KV接触放电
未测
。
准 技术要求/标准
满载工作6小时以后的外壳最大温升小于35摄 氏度，接上匹配手机完整充电中外壳最大温升 要小于30摄氏度 外观完好,电性能及安规性能合格 外观完好,电性能及安规性能合格 外观完好,电性能及安规性能合格 外观完好,电性能及安规性能合格 外观完好,电性能及安规性能合格 外观应平整无划痕、毛刺以及其他机械损伤， 外露金属部分不应有锈蚀；无击穿、飞弧现 象；绝缘电阻大于7MΩ；指示功能及电性能正 常 插拔结束后机械应无损坏,将连接插头从插座 中完全拔出所需的力最小不得小于8N
手机充电器测试标准

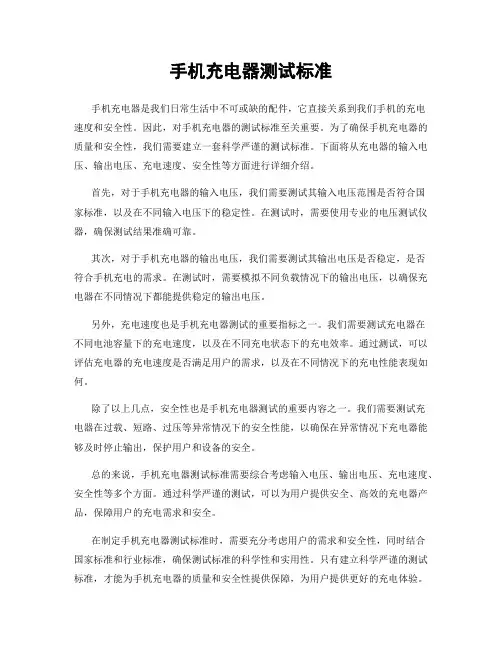

手机充电器测试标准手机充电器是我们日常生活中不可或缺的配件，它直接关系到我们手机的充电速度和安全性。
因此，对手机充电器的测试标准至关重要。
为了确保手机充电器的质量和安全性，我们需要建立一套科学严谨的测试标准。
下面将从充电器的输入电压、输出电压、充电速度、安全性等方面进行详细介绍。
首先，对于手机充电器的输入电压，我们需要测试其输入电压范围是否符合国家标准，以及在不同输入电压下的稳定性。
在测试时，需要使用专业的电压测试仪器，确保测试结果准确可靠。
其次，对于手机充电器的输出电压，我们需要测试其输出电压是否稳定，是否符合手机充电的需求。
在测试时，需要模拟不同负载情况下的输出电压，以确保充电器在不同情况下都能提供稳定的输出电压。
另外，充电速度也是手机充电器测试的重要指标之一。
我们需要测试充电器在不同电池容量下的充电速度，以及在不同充电状态下的充电效率。
通过测试，可以评估充电器的充电速度是否满足用户的需求，以及在不同情况下的充电性能表现如何。
除了以上几点，安全性也是手机充电器测试的重要内容之一。
我们需要测试充电器在过载、短路、过压等异常情况下的安全性能，以确保在异常情况下充电器能够及时停止输出，保护用户和设备的安全。
总的来说，手机充电器测试标准需要综合考虑输入电压、输出电压、充电速度、安全性等多个方面。
通过科学严谨的测试，可以为用户提供安全、高效的充电器产品，保障用户的充电需求和安全。
在制定手机充电器测试标准时，需要充分考虑用户的需求和安全性，同时结合国家标准和行业标准，确保测试标准的科学性和实用性。
只有建立科学严谨的测试标准，才能为手机充电器的质量和安全性提供保障，为用户提供更好的充电体验。
综上所述，手机充电器测试标准对于保障用户的安全和充电体验至关重要，我们需要建立一套科学严谨的测试标准，从输入电压、输出电压、充电速度、安全性等多个方面进行全面测试，为用户提供安全、高效的充电器产品。
只有如此，才能真正满足用户的需求，推动手机充电器行业的健康发展。

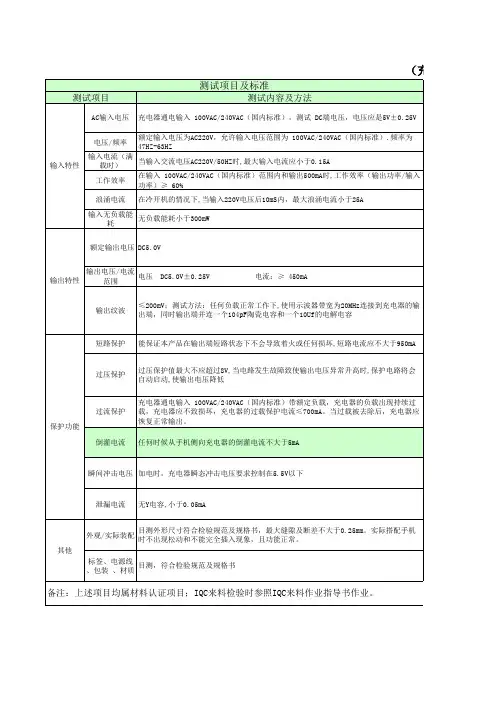

充电器检测标准
过流保护 保护功能 倒灌电流
瞬间冲击电压 加电时，充电器瞬态冲击电压要求控制在5.5V以下
泄漏电流
无Y电容,小于0.05mA 目测外形尺寸符合检验规范及规格书，最大缝隙及断差不大于0.25mm。实际搭配手机 时不出现松动和不能完全插入现象，且功能正常。
外观/实际装配 其他
标签、电源线 目测，符合检验规范及规格书 、包装 、材质
连接可靠，无松动或脱落且功能正常
外观完好无明显破裂，电性能及安 规性能合 格
螺丝螺柱无滑丝、滑牙现象
各触点无氧化现象，且外观及功能正常
要求:漏电小于10mA,且无击穿现象
测输入和输出端之间绝缘电阻不小于7MΩ
漏电流小于0.25mA
连接可靠，无松动或脱落且功能正常
功能正常
OK
。
准
技术要求/标准
满载工作6小时以后的外壳最大温升小于35摄 氏度，接上匹配手机完整充电中外壳最大温升 要小于30摄氏度 外观完好,电性能及安规性能合格 外观完好,电性能及安规性能合格 外观完好,电性能及安规性能合格 外观完好,电性能及安规性能合格 外观完好,电性能及安规性能合格 外观应平整无划痕、毛刺以及其他机械损伤， 外露金属部分不应有锈蚀；无击穿、飞弧现 象；绝缘电阻大于7MΩ ；指示功能及电性能正 常 插拔结束后机械应无损坏,将连接插头从插座 中完全拔出所需的力最小不得小于8N
备注：上述项目均属材料认证项目；IQC来料检验时参照IQC来料作业指导书作业。
（充电器）物料测试规范和标准
可靠性项目及标准
试验项目
5.0-5.4 OK OK OK OK OK 常温老化试验 高温试验
试验内容及方法
充电器通电带额定负载，在环境温度 25±5℃的条件老化6小时 OK 。 未测 未测 OK OK 未测
充电器质量验收标准V1.2
精心整理充电器质量验收标准MIDH-S-NPIPE-004V1.21目的本章定义了充电器外观、装配、性能一般性检验方法和接收标准以及可靠性试验标准，用于统一和规范充电器的质量验收。
12适用范围适用于充电器的入厂检验、部品认定、不良品判定等。
23抽样标准2.1燃烧、2.22.32.4341）光源：D65，符合ISO10526：1999（E）标准要求2）照度：垂直照度1000±200Lux3）检视角：检视面与光源光线成45±15°，眼睛视线与检视面成90±15°。
4）检验工具：目检：人眼与被测物距离35±5cm，垂直于被测面。
镜检：使用20-50倍可调显微镜。
卡尺：数显，分辨率0.01mm。
5）检验时间：整个物料外观检验时间不超过10s。
6）视力要求：视力水平或矫正后的视力不低于1.2，无色盲、散光。
7）环境温度：20±5℃8）环境湿度：45%-75%RH45定义A级面：前壳的正面。
B级面：前壳的四个侧面C级面：带有金属插脚的面表面亮斑（点）：塑件表面出现的不可擦除的光亮处，光亮点5677.1度充电器的输入电源要求为：输入电压范围交流90～300VAC。
输入频率要求50Hz/60Hz。
试验方法：将模拟负载与被测充电器连接，并将充电器接入可调交流电源。
可调交流电源应能在90～300VAC之间线性调节。
充电器工作在CC模式下，输出额定电流。
调整交流电源在上限和下限之间变化，并记载90VAC、110VAC、130VAC、175VAC、220VAC、264VAC（、300VAC）时充电器输出电压。
技术要求：测试电压范围(详见规格)，电源调整率小于5%。
电源调整率=（最大输出电压-最小输出电压）/平均输出电压*100%B、充电器输出特性要求a）CC模式测试方法及要求：充电器接入额定输入电源，充电器工作在CC模式，按25%、50%、75%、100%额定电流调整输出电流，并测试各点状态的输出电压、纹波电压。
