电路分析实验报告：基尔霍夫定律及故障判断
基尔霍夫定律实验总结

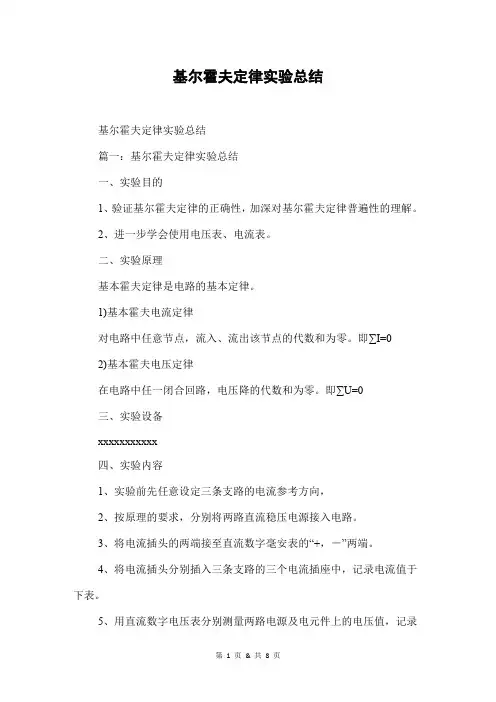

基尔霍夫定律实验总结基尔霍夫定律实验总结篇一：基尔霍夫定律实验总结一、实验目的1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的理解。
2、进一步学会使用电压表、电流表。
二、实验原理基本霍夫定律是电路的基本定律。
1)基本霍夫电流定律对电路中任意节点，流入、流出该节点的代数和为零。
即∑I=02)基本霍夫电压定律在电路中任一闭合回路，电压降的代数和为零。
即∑U=0三、实验设备xxxxxxxxxxx四、实验内容1、实验前先任意设定三条支路的电流参考方向，2、按原理的要求，分别将两路直流稳压电源接入电路。
3、将电流插头的两端接至直流数字毫安表的“+，－”两端。
4、将电流插头分别插入三条支路的三个电流插座中，记录电流值于下表。
5、用直流数字电压表分别测量两路电源及电元件上的电压值，记录于下表。
五、基尔霍夫定律的计算值：I1 +I2 =I3 ??（1）根据基尔霍夫定律列出方程（510+510）I1 +510 I3=6??（2）（1000+330）I3+510 I3=12 ??（3）解得：I1 =0.00193AI2 =0.0059AI3 =0.00792AUFA=0.98V UBA=5.99V UAD=4.04V UDE=0.98V UDC=1.98V六、相对误差的计算：E(I1)=（I1（测）-I1（计））I1（计）*100%=（2.08-1.93）1.93=7.77%同理可得：E(I2)=6.51%E(I3)=6.43%E(E1)=0%E(E1)=-0.08%E(UFA)=-5.10%E(UAB)=4. 17%E(UAD)=-0.50%E(UCD)=-5.58%E(UDE)=-1.02%七、实验数据分析根据上表可以看出I1、I2、I3、UAB、UCD的误差较大。
八、误差分析产生误差的原因主要有：（以510Ω电阻为例，实测电阻为515Ω）（1）电阻值不恒等电路标出值，电阻误差较大。
（2）导线连接不紧密产生的接触误差。
基尔霍夫定律实验总结及结论

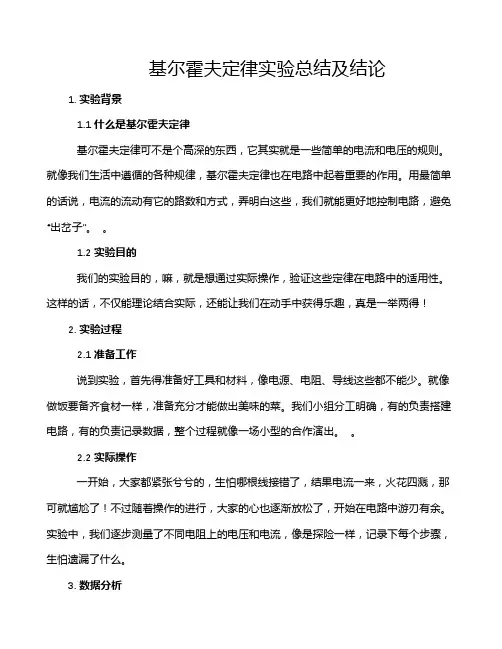

基尔霍夫定律实验总结及结论1. 实验背景1.1 什么是基尔霍夫定律基尔霍夫定律可不是个高深的东西，它其实就是一些简单的电流和电压的规则。
就像我们生活中遵循的各种规律，基尔霍夫定律也在电路中起着重要的作用。
用最简单的话说，电流的流动有它的路数和方式，弄明白这些，我们就能更好地控制电路，避免“出岔子”。
1.2 实验目的我们的实验目的，嘛，就是想通过实际操作，验证这些定律在电路中的适用性。
这样的话，不仅能理论结合实际，还能让我们在动手中获得乐趣，真是一举两得！2. 实验过程2.1 准备工作说到实验，首先得准备好工具和材料，像电源、电阻、导线这些都不能少。
就像做饭要备齐食材一样，准备充分才能做出美味的菜。
我们小组分工明确，有的负责搭建电路，有的负责记录数据，整个过程就像一场小型的合作演出。
2.2 实际操作一开始，大家都紧张兮兮的，生怕哪根线接错了，结果电流一来，火花四溅，那可就尴尬了！不过随着操作的进行，大家的心也逐渐放松了，开始在电路中游刃有余。
实验中，我们逐步测量了不同电阻上的电压和电流，像是探险一样，记录下每个步骤，生怕遗漏了什么。
3. 数据分析3.1 结果展示数据出来后，大家聚在一起，像是看电影一样兴奋。
通过计算，我们发现电流和电压之间的关系，简直就像数学题里的“完美配合”。
每个电阻上的电流加起来，正好等于总电流，这不就是基尔霍夫的第一定律吗？说实话，那一刻我们都有种“我真是天才”的感觉。
3.2 总结结论通过这次实验，我们清晰地验证了基尔霍夫定律的正确性。
电路中的电流和电压变化真是相辅相成，像是亲密无间的好朋友。
就算遇到点小问题，也不怕，只要仔细观察，善于总结，就一定能找到解决办法。
这次实验不仅让我们收获了知识，更增进了团队的合作精神，真是受益匪浅。
总结来说，这次基尔霍夫定律实验让我们在实践中感受到科学的魅力。
电流的流动像人生的旅程，有时顺风顺水，有时也会遭遇波折，但只要我们用心去分析，总能找到方向。
电路实验基尔霍夫定律实验报告

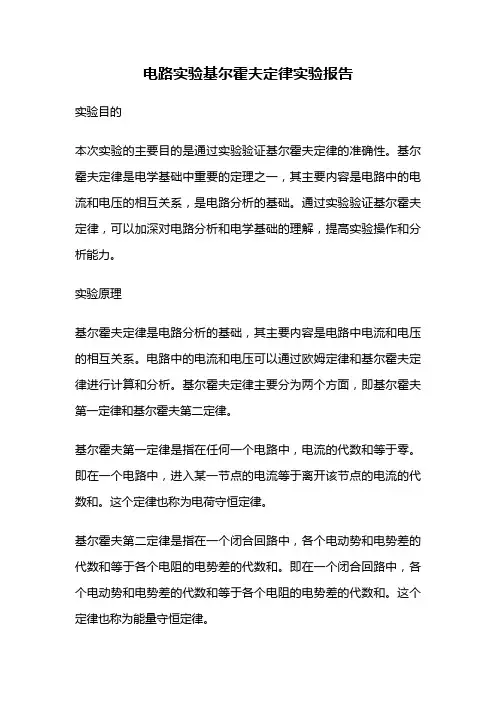

电路实验基尔霍夫定律实验报告实验目的本次实验的主要目的是通过实验验证基尔霍夫定律的准确性。
基尔霍夫定律是电学基础中重要的定理之一，其主要内容是电路中的电流和电压的相互关系，是电路分析的基础。
通过实验验证基尔霍夫定律，可以加深对电路分析和电学基础的理解，提高实验操作和分析能力。
实验原理基尔霍夫定律是电路分析的基础，其主要内容是电路中电流和电压的相互关系。
电路中的电流和电压可以通过欧姆定律和基尔霍夫定律进行计算和分析。
基尔霍夫定律主要分为两个方面，即基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律是指在任何一个电路中，电流的代数和等于零。
即在一个电路中，进入某一节点的电流等于离开该节点的电流的代数和。
这个定律也称为电荷守恒定律。
基尔霍夫第二定律是指在一个闭合回路中，各个电动势和电势差的代数和等于各个电阻的电势差的代数和。
即在一个闭合回路中，各个电动势和电势差的代数和等于各个电阻的电势差的代数和。
这个定律也称为能量守恒定律。
实验步骤1. 准备实验所需的电路元器件，包括电源、电阻、导线、电流表、电压表等。
2. 搭建所需的电路，接线时要注意正确连接，确保电路正常工作。
3. 测量电路中的电流和电压，记录下实验数据。
4. 使用基尔霍夫定律对电路进行分析，计算电路中的电流和电压。
5. 将实验数据和计算结果进行比较和分析，验证基尔霍夫定律的准确性。
实验结果通过实验测量和计算，我们得到了电路中的电流和电压数据，验证了基尔霍夫定律的准确性。
在实验过程中，我们还发现了一些问题，例如电路接线不稳定、电路中产生杂散电磁场干扰等。
这些问题需要在实验过程中及时发现和解决，确保实验结果的准确性和可靠性。
实验结论通过本次实验，我们验证了基尔霍夫定律的准确性，加深了对电路分析和电学基础的理解，提高了实验操作和分析能力。
在今后的学习和实验中，我们应该继续加强对电学基础和电路分析的学习和实践，提高自己的理论水平和实践能力，更好地应对未来的学习和工作挑战。
基尔霍夫定理的验证实验报告（含数据处理）
基尔霍夫定律的验证实验报告一、实验目的1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的理解。
2、进一步学会使用电压表、电流表。
二、实验原理基本霍夫定律是电路的基本定律。
1)基本霍夫电流定律对电路中任意节点，流入、流出该节点的代数和为零。
即∑I=02)基本霍夫电压定律在电路中任一闭合回路，电压降的代数和为零。
即∑U=0 三、实验设备序号名称型号与规格数量备注1 可调直流稳压电源0～30V 12 直流数字电压表 13 直流数字毫安表 1四、实验内容实验线路如图2-1所示图2－11、实验前先任意设定三条支路的电流参考方向，2、按原理的要求，分别将两路直流稳压电源接入电路。
3、将电流插头的两端接至直流数字毫安表的“+，－”两端。
4、将电流插头分别插入三条支路的三个电流插座中，记录电流值于下表。
5、用直流数字电压表分别测量两路电源及电元件上的电压值，记录于下表。
被测量I1（mA）I2（mA）I3（mA）E1(V)E2(V)U FA(V)U AB(V)U AD(V)U CD(V)U DE(V)计算值 1.93 5.99 7.92 6.00 12.00 0.98 -5.99 4.04 -1.97 0.98测量值 2.08 6.38 8.43 6.00 11.99 0.93 -6.24 4.02 -2.08 0.97相对误差7.77% 6.51% 6.43% 0% -0.08% -5.10% 4.17% -0.50% -5.58% -1.02%五、基尔霍夫定律的计算值：I1 + I2 = I3 (1)根据基尔霍夫定律列出方程（510+510）I1 +510 I3=6 (2)（1000+330）I3+510 I3=12 (3)解得：I1 =0.00193A I2 =0.0059A I3 =0.00792AU FA=0.98V U BA=5.99V U AD=4.04V U DE=0.98VU DC=1.98V六、相对误差的计算：E(I1)=（I1（测）- I1（计））/ I1（计）*100%=（2.08-1.93）/1.93=7.77%同理可得：E(I2)=6.51% E(I3)=6.43% E(E1)=0% E(E1)=-0.08%E(U FA)=-5.10% E(U AB)=4.17% E(U AD)=-0.50% E(U CD)=-5.58% E(U DE)=-1.02%七、实验数据分析根据上表可以看出I1、I2、I3、U AB、U CD的误差较大。
基尔霍夫定律实验报告_实验报告_
基尔霍夫定律实验报告通过实验可以加深对该知识的理解，那么，下面是小编给大家整理的基尔霍夫定律实验报告，供大家阅读参考。
基尔霍夫定律实验报告1一、实验目的(1)加深对基尔霍夫定律的理解。
(2)学习验证定律的方法和仪器仪表的正确使用。
二、实验原理及说明基尔霍夫定律是集总电路的基本定律，包括电流定律(KCL)和电压定律(KVL)。
基尔霍夫定律规定了电路中各支路电流之间和各支路电压之间必须服从的约束关系，无论电路元件是线性的或是非线性的，时变的或是非时变的，只要电路是集总参数电路，都必须服从这个约束关系。
(1)基尔霍夫电流定律(KCL)。
在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零，即∑i=0。
通常约定：流出节点的支路电流取正号，流入节点的支路电流取负号。
(2)基尔霍夫电压定律(KVL)。
在集总电路中，任何时刻，沿任一回路所有支路电压的代数和恒等于零，即沿任—回路有∑u=0。
在写此式时，首先需要任意指定一个回路绕行的方向。
凡电压的参考方向与回路绕行方向一致者，取“+”号;电压参考方向与回路绕行方向相反者，取“一”号。
(3)KCL和KVL定律适用于任何集总参数电路，而与电路中的元件的性质和参数大小无关，不管这些元件是线性的、非线性的、含源的、无源的、时变的、非时变的等，定律均适用。
三、实验仪器仪表四、实验内容及方法步骤(1)验证(KCL)定律，即∑i=0。
分别在自行设计的电路或参考的电路中，任选一个节点，测量流入流出该节点的各支路电流数值和方向，记入附本表1-1～表1-5中并进行验证。
参考电路见图1-1、图1-2、图1-3所示。
(2)验证(KVL)定律，即∑u=0。
分别在自行设计的电路或参考的电路中任选一网孔(回路)，测量网孔内所有支路的元件电压值和电压方向，对应记入表格并进行验证。
参考电路见图1-3。
五、测试记录表格表1-1 线性对称电路表1-2 线性对称电路表1-3 线性不对称电路表1-4 线性不对称电路表1-5 线性不对称电路注：1、USA、USB电源电压根据实验时选用值填写。
实验2 基尔霍夫定律电路设计及验证
实验2基尔霍夫定律电路设计及验证一．实验目的1．理解基尔霍夫定律的内容，设计相应的验证电路2．验证基尔霍夫电流定律（KCL）和电压定律（KVL）3．通过实验加深对基尔霍夫定律的理解二．实验原理与说明1．基尔霍夫电流定律（KCL）在任一时刻，流出（或流入）集中参数电路中任一可以分割开的独立部分的端子电流的代数和恒等于零，即：ΣI=0 或ΣI入=ΣI出式（1）此时，若取流出节点的电流为正，则流入节点的电流为负。
它反映了电流的连续性。
说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。
要验证基式电流定律，可选一电路节点，按图中的参考方向测定出各支路电流值，并约定流入或流出该节点的电流为正，将测得的各电流代入式（1），加以验证。
2．基尔霍夫电压定律（KVL）按约定的参考方向，在任一时刻，集中参数电路中任一回路上全部元件两端电压代数和恒等于零，即：ΣU=0 式（2）它说明了电路中各段电压的约束关系，它与电路中元件的性质无关。
式（2）中，通常规定凡支路或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。
三．实验设备名称数量1．三相空气开关1块2．双路可调直流电源1块3．直流电压表、电流表1块4．电阻4个100Ω*1 150Ω*1220Ω*1 510Ω*15．连接导线若干6．实验用9孔插件方板1块四．实验步骤1．理解基尔霍夫定律（KCL和KVL）的要点，明确定律所需的电路结构。
图1 基尔霍夫定律实验线路2．基尔霍夫电流定律（KCL）的验证（1）按图1接线，Us1、Us2用直流稳压电源提供。
（2）用直流电流表依次测出电流I1、I2、I3，（以节点b为例），数据记入表1内。
（3）根据KCL定律式（1）计算ΣI，将结果填入表1，验证KCL。
表1 验证KCL实验数据I1(mA) I2(mA) I3（mA）ΣI3．基尔霍夫电压定律（KVL）的验证（1）按图1接线，U S1、U S2用直流稳压电源。
（2）用直流电压表，依次测出回路1（绕行方向：beab）和回路2（绕行方向：bcdeb）中各支路电压值，数据记入表2内。
电路分析实验报告：基尔霍夫定律及故障判断
实验名称: 基尔霍夫定律及故障判断一．实验目的1. 掌握电位、电位差的概念；理解电路中的电位与参考点有关，2. 加深对直流电路基尔霍夫定律的理解；3. 掌握判断电路故障的一般方法。
二．实验器材三．实验原理1. 基尔霍夫电压定律：2. 基尔霍夫电流定律：四．实验电路图EWB仿真软件直流电压源、直流电压表、直流毫安表、电阻、导线姓名：完成日期：班级：学号：电压与参考点无关的概念；∑U = 0∑I = 0四．实验步骤及数据（撰写实验步骤、拟制数据表格、理论计算与实验结果分析、每步骤实验仿真截图）1. 基尔霍夫电流定律的验证I1I2I3∑I测量值 1.925mA 5.987mA7.914mA-0.002mA 2.参考点UA UC计算UAC=UA-UCB 5.987V-12V 6.013VD 4.037V-1.997V 6.034V3. 基尔霍夫电压定律的验证测量值计算值U AB U BC U CD U DE U EF U FA ABCDEFA-5.986V12V-1.997V0.9812V-6V0.9812V-0.02V4.（1）由第一张图可以知道和R4 所在支路某处断路。
（2）由第二张图可以知道处断路。
R1R1（3）由第三张图可以知道R4正常。
（4）由第四张图可以知道R3 两端电压为零，古R3 被短路。
五．讨论分析（数据分析、拓展问题分析解答、实验心得）1. U D U AB U BC U CD =-5.896+12-1.997=4.017VU D U AF U FE U ED =-0.9812+6-0.9812=4.037V结论：在误差允许的范围内，选择相同的参考点计算出来的点位值相同。
2. 结论：（1）验证了基尔霍夫电压定律：∑U = 0 的正确性。
（2）电位的测量与参考点的选择有关，选择的参考点不同计算出来的电位值不同。
电压的计算与参考点的选择无关，两点间的电压值为一个定值。
（3）验证了基尔霍夫电流定律：∑I = 0 的正确性。
电路基尔霍夫实验报告
电路基尔霍夫实验报告电路基尔霍夫实验报告引言：电路是现代科技的基础，无论是家庭用电还是工业生产，都离不开电路的应用。
而要理解电路的工作原理和解决电路中的问题，基尔霍夫定律是必不可少的工具。
本实验旨在通过实际操作验证基尔霍夫定律，并探讨其在电路分析中的应用。
实验目的：1. 验证基尔霍夫定律的正确性；2. 掌握基尔霍夫定律在电路分析中的应用；3. 理解电路中电流和电压的分布规律。
实验器材：1. 直流电源；2. 电阻箱；3. 电流表；4. 万用表；5. 连接线。
实验步骤：1. 搭建简单串联电路：将直流电源的正极与电阻箱的一端相连，再将电阻箱的另一端与电流表相连，形成一个简单的串联电路。
2. 测量电路中的电流：将电流表置于电路中，记录电流表的示数。
3. 测量电路中的电压：使用万用表测量电源的电压和电阻箱两端的电压，并记录测量结果。
4. 搭建并测量并联电路：将电阻箱改为并联连接，重复步骤2和步骤3。
5. 分析实验结果：根据实验数据，验证基尔霍夫定律的正确性，并观察电流和电压在串联和并联电路中的分布规律。
实验结果与分析：通过实验测量得到的数据，可以验证基尔霍夫定律的正确性。
根据基尔霍夫定律，电路中的电流节点满足代数和为零的关系，而电路中的电压回路满足代数和为零的关系。
在串联电路中，根据基尔霍夫定律，电流在电路中的分布是相同的。
实验结果也验证了这一点，无论是在电阻箱还是电流表中，电流的数值都是相同的。
而电压在电路中的分布则是根据电阻的大小来分配的，电压随着电阻的增加而增加。
在并联电路中，根据基尔霍夫定律，电压在电路中的分布是相同的。
实验结果也验证了这一点，无论是在电源还是电阻箱中，电压的数值都是相同的。
而电流在电路中的分布则是根据电阻的大小来分配的，电流随着电阻的增加而减小。
结论：通过本次实验，我们验证了基尔霍夫定律在电路中的正确性，并掌握了基尔霍夫定律在电路分析中的应用。
实验结果表明，基尔霍夫定律可以用于解决电路中的问题，如计算电流和电压的分布等。
基尔霍夫实验报告实验总结及结论
基尔霍夫实验报告实验总结及结论基尔霍夫实验报告的总结与结论，咱们来聊聊这项有趣的实验吧。
大家都知道，基尔霍夫法则是电路学里的老大哥，帮助我们搞清楚电流和电压在电路里的流动情况。
想象一下，我们站在一个电路图前，就像在看一张复杂的迷宫图，里面有各种电源、电阻、开关，简直让人眼花缭乱。
不过，基尔霍夫告诉我们，只要按照他的方法走，就能顺利找到出口。
通过这次实验，我们实际上是在为自己解开电路的秘密，真是太酷了。
在实验过程中，我们搭建了电路，接上电源和电阻，然后认真测量电流和电压。
说实话，刚开始的时候，真是有点手忙脚乱，电线纠结在一起就像我的耳机线一样。
哈哈，不过慢慢来，调整好位置，连接好电路，那个时候心里真是美滋滋的。
我们用万用表测量每个节点的电压，看看电流是怎么流动的。
每次看到数据的时候，心里都在暗暗得意，哦哟，这些数字真是有意思。
就像破解密码一样，找到了规律，心里那种成就感，真是无法形容。
有趣的是，实验的过程中，偶尔也会发生小插曲。
比如，电源突然没电了，瞬间让人怀疑人生。
这时候大家就像侦探一样，四处寻找线索。
或是某个连接不对，电流测不出来，大家争先恐后地跑过去看看，简直就像小孩子在捉迷藏，最后总能找到问题的所在。
通过这些小插曲，大家的合作意识和动手能力都得到了锻炼，这可是意想不到的收获哦。
实验结束后，我们对数据进行了分析。
根据基尔霍夫定律，我们验证了电流和电压在电路中是如何平衡的。
这些理论知识在书本上听起来很枯燥，但一旦亲身体验，感觉就不一样了。
看到理论与实际的完美结合，那种“哇，原来如此”的瞬间，真是让人忍不住想大喊一声。
我们甚至还讨论了如果更改电路的结构，可能会发生什么变化，这种探索精神让我们更加兴奋。
这次基尔霍夫实验真的是一次很棒的体验。
不仅学到了知识，还培养了团队合作的能力。
大家在一起动手实验，交流讨论，就像是一场智力的盛宴，真是乐趣无穷。
通过这次实验，我们都更加理解了电路的奥秘，感觉自己就像小科学家一样，真是超有成就感的。
基尔霍夫定律实验报告
基尔霍夫定律实验报告引言：电路理论是电子工程学习的基础，而基尔霍夫定律作为电路理论的重要组成部分，对于电流和电压的计算具有重要的指导意义。
基尔霍夫定律包括基尔霍夫第一定律和第二定律，通过实验验证这两个定律的准确性和适用性，可以加深对电路理论的认识，提高实验操作和数据处理能力。
实验目的：通过搭建简单电路，利用电流平衡和电压平衡的原理，实验验证基尔霍夫第一定律和第二定律。
实验原理：1. 基尔霍夫第一定律：基尔霍夫第一定律又称为电流定律，它规定在一个电路中，流入某一节点的电流之和等于流出该节点的电流之和。
数学表达式为Σii=Σii，其中Σii表示流入节点的电流之和，Σii表示流出节点的电流之和。
根据基尔霍夫第一定律，我们可以利用电流的守恒关系，对电路中的电流进行计算。
2. 基尔霍夫第二定律：基尔霍夫第二定律又称为电压定律，它规定在一个闭合回路中，电压源的电动势之和等于电阻元件两端的电压总和。
数学表达式为Σi=Σii，其中Σi表示电阻元件两端的电压总和，Σii表示电压源的电动势之和。
根据基尔霍夫第二定律，我们可以根据电压的守恒关系，对电路中的电压进行计算。
实验过程：1. 准备实验所需的材料和仪器，包括电压源、电阻、导线、多用电表等。
2. 按照实验要求搭建电路。
可以选择串联或并联的电阻，通过改变电阻的数值和排列方式，验证基尔霍夫定律的准确性。
3. 测量和记录电路中的电流和电压数值。
通过设置多用电表的测量模式，可以准确读取电流和电压的数值。
4. 利用基尔霍夫定律对电路进行分析和计算。
根据基尔霍夫第一定律和第二定律的原理，计算电路中的电流和电压数值，并与实验所得数值进行对比。
5. 对实验结果进行分析和讨论。
比较理论计算值和实验测量值的差异，分析可能的误差来源，并讨论实验结果的可信度和准确性。
实验结果：根据实验记录的数据和计算结果，我们可以发现基尔霍夫定律在电路中的适用性和准确性。
在实验中，使用基尔霍夫定律成功计算出电路中的电流和电压，与实际测量的数值相符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验名称:基尔霍夫定律及故障判断
姓名：班级：学号：
完成日期：
一．实验目的
1.掌握电位、电位差的概念；理解电路中的电位与参考点有关，电压与参考点无关的概念；
2.加深对直流电路基尔霍夫定律的理解；
3.掌握判断电路故障的一般方法。
二．实验器材
EWB仿真软件
直流电压源、直流电压表、直流毫安表、电阻、导线
三．实验原理
1.基尔霍夫电压定律：∑U = 0
2.基尔霍夫电流定律：∑ I = 0
四．实验电路图
四．实验步骤及数据（撰写实验步骤、拟制数据表格、理论计算与实验结果分析、每步骤实验仿真截图）
1.基尔霍夫电流定律的验证
2.电位与电压的测量
3.基尔霍夫电压定律的验证
（1）由第一张图可以知道R1和R4所在支路某处断路。
（2）由第二张图可以知道R1处断路。
五．讨论分析（数据分析、拓展问题分析解答、实验心得）
1.CD BC AB D U U U U ++==-5.896+12-1.997=4.017V ED FE AF D U U U U ++==-0.9812+6-0.9812=4.037V
结论：在误差允许的范围内，选择相同的参考点计算出来的点位值相同。
2. 结论：
（1）验证了基尔霍夫电压定律： ∑U = 0 的正确性。
（2）电位的测量与参考点的选择有关，选择的参考点不同计算出来的电位值不同。
电压的计算与参考点的选择无关，两点间的电压值为一个定值。
（3）验证了基尔霍夫电流定律： ∑ I = 0 的正确性。
3.
（1）故障判断时所面临的困难：不知道电路中有几处发生故障，不知道发生了短路还是断路。
（2）解决办法：记录各支路电流的测量数据；记录各回路节点间电压的测量数据；如果该支路的电流为零，则说明该支路发生断路；如果该原件两端的电压值为零，则说明该原件被短路；修复电路，记录修复后电路的支路电流数据与回路各节点的电压数据，并判断是否修复成功；最后，对故障进行总结，此电路哪个元件产生了故障，为何种故障。
4.心得：通过实验对已知定理等进行验证并得出结论。
体验实验过程中的乐趣，学到未知的知识，充实自己。
（3）由第三张图可以知道R4正常。
（4）由第四张图可以知道R3两端电压为零，古R3被短路。
