浅谈定量荧光录井技术

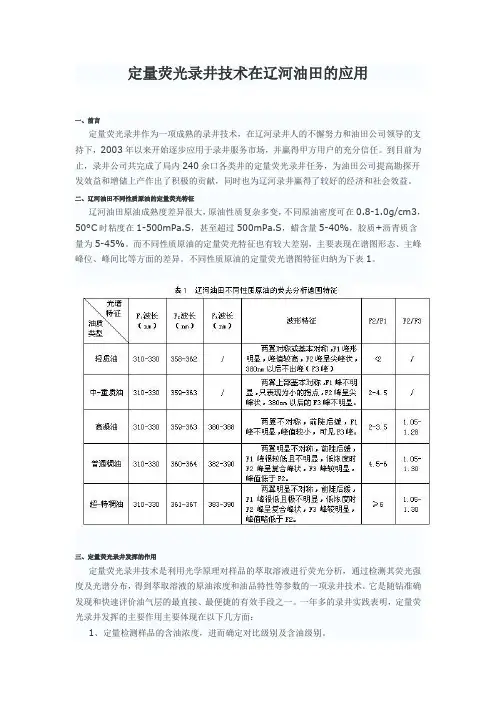

定量荧光录井技术在辽河油田的应用
定量荧光录井技术在辽河油田的应用一、前言定量荧光录井作为一项成熟的录井技术，在辽河录井人的不懈努力和油田公司领导的支持下，2003年以来开始逐步应用于录井服务市场，并赢得甲方用户的充分信任。
到目前为止，录井公司共完成了局内240余口各类井的定量荧光录井任务，为油田公司提高勘探开发效益和增储上产作出了积极的贡献，同时也为辽河录井赢得了较好的经济和社会效益。
二、辽河油田不同性质原油的定量荧光特征辽河油田原油成熟度差异很大，原油性质复杂多变，不同原油密度可在0.8-1.0g/cm3，50°C时粘度在1-500mPa.S，甚至超过500mPa.S，蜡含量5-40%，胶质+沥青质含量为5-45%。
而不同性质原油的定量荧光特征也有较大差别，主要表现在谱图形态、主峰峰位、峰间比等方面的差异。
不同性质原油的定量荧光谱图特征归纳为下表1。
三、定量荧光录井发挥的作用定量荧光录井技术是利用光学原理对样品的萃取溶液进行荧光分析，通过检测其荧光强度及光谱分布，得到萃取溶液的原油浓度和油品特性等参数的一项录井技术。
它是随钻准确发现和快速评价油气层的最直接、最便捷的有效手段之一。
一年多的录井实践表明，定量荧光录井发挥的主要作用主要体现在以下几方面：1、定量检测样品的含油浓度，进而确定对比级别及含油级别。
样品中的烃类物质被萃取后，通过定量荧光分析，即可定量得到溶液的含油浓度C，同时得到其对比级别n及含油级别，有效消除了肉眼确定显示级别的不确定性，为精确落实油气显示、评价油气层奠定了坚实的基础。
下表2、表3是在实践基础上，结合企业标准建立的辽河油田样品含油浓度C与对比级别n、含油级别间的对应关系。
2、定量判断储层的原油性质辽河油田原油成熟度差异很大，因此原油性质复杂多变，通常在一口井可钻遇两、三个甚至更多的油层系，各层系间原油密度差异很大。
因此在录井现场了解各储层的原油性质、确定其油层系归属是甲方关心的重要问题之一。
而通过定量荧光检测得到的油性指数，恰好可以快速判别样品所含原油的性质，为甲方在第一时间了解储层的油品特性，调整勘探方案及指挥生产提供了有利依据。
定量荧光录井技术在油气开发中的应用
定量荧光录井技术在油气开发中的应用摘要:与传统的荧光录井相比,定量荧光录井技术在及时准确发现和精确的落实油气显示以及评价油气层方面有其独特的作用和优势。
文章通过定量荧光录井技术在辽河油田沈257块的油气评价中的应用实例,阐述了定量荧光录井技术在储集层评价和勘探开的指导作用。
关键词:定量荧光录井油气开发解释评价1 定量荧光的原理石油是具有荧光性的物质,荧光性物质分子吸收光能后发生能量跃迁处于不稳定的激发态,处于激发态的分子放出光子后,重新回到分子基态,这就是荧光的产生过程。
定量荧光录井技术是利用光学原理对样品的萃取溶液进行荧光分析,通过检测其荧光强度及光谱分布,得到萃取溶液的原油浓度和油品特性等参数的一项录井技术[1]。
它是随钻准确发现和精确的落实油气显示以及快速评价油气层的最直接、最便捷的有效手段之一。
不同石油的荧光特性不同,这一特性又往往表现在亮度及颜色的差别上。
根据荧光的亮度可测定石油的含量,根据发光的颜色可测定石油的组成成分。
当被测物质的浓度不太大时,其在紫外光的照射下发出的荧光的强度F与原油的荧光效率θ、荧光物质的浓度C、激发光的强度I及检测器的增益k有关,其公式表述为:F=kIθC。
根据邻井油样做出工作曲线以后,每测量一个样品的荧光强度值F,就可以找出对应的荧光物质的浓度C。
OFA石油荧光分析仪正是建立在这一原理的基础之上。
2 辽河油田沈257块地质特征沈257块位于辽河断陷大民屯凹陷静安堡构造带,区域发育两条北东走向的正断层,后被北西向的次级断层切割形成多个断块。
沈257块是其中一个断块体,沉积物覆盖在断块体之上,从而形成潜山披覆构造。
该区沙四段被东西两条北东倾向正断层分割,南北被断层遮挡形成一个独立断块。
区域地层自下而上依次为:太古界的混合花岗岩、元古界板岩及白云岩、新生界下第三系房身泡组的玄武岩及角砾岩、沙河街组碎屑岩及泥岩和碳质泥岩、东营组砂砾岩、上第三系及第四系泥岩、砂砾岩等。

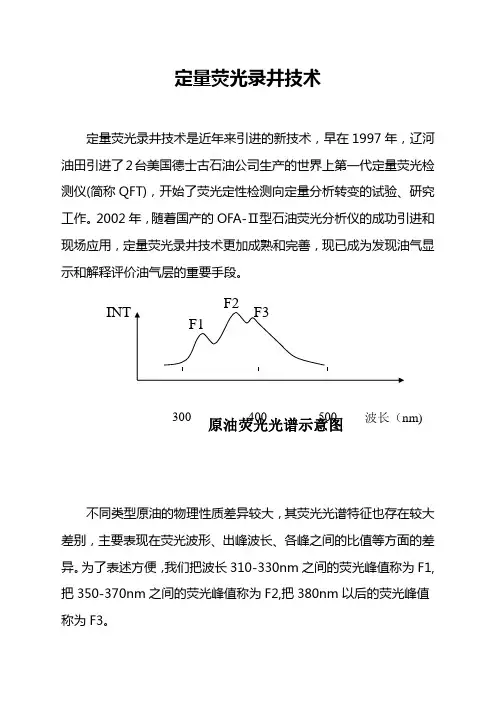

定量荧光录井技术
定量荧光录井技术定量荧光录井技术是近年来引进的新技术，早在1997年，辽河油田引进了2台美国德士古石油公司生产的世界上第一代定量荧光检测仪(简称QFT)，开始了荧光定性检测向定量分析转变的试验、研究工作。
2002年，随着国产的OFA-Ⅱ型石油荧光分析仪的成功引进和现场应用，定量荧光录井技术更加成熟和完善，现已成为发现油气显示和解释评价油气层的重要手段。
不同类型原油的物理性质差异较大，其荧光光谱特征也存在较大差别，主要表现在荧光波形、出峰波长、各峰之间的比值等方面的差异。
为了表述方便，我们把波长310-330nm 之间的荧光峰值称为F1,把350-370nm 之间的荧光峰值称为F2,把380nm 以后的荧光峰值称为F3。
原油荧光光谱示意图波长（nm) 400 500 3001、技术特点定量荧光分析仪采用的激发光波长为254nm，对于各种原油均有较好的激发作用，可有效的激发各种性质原油产生发射波，被仪器接受（常规荧光灯是用波长365nm的紫外光照射石油，不能充分激发石油的荧光）。
定量荧光分析仪的荧光检测范围是200-600nm，可以检测到低分子烷烃发出的低于400nm的肉眼不可见荧光。
分析试剂用正己烷取代了传统的氯仿，避免了氯仿对烃类荧光的猝灭作用，使荧光分析灵敏度大大提高，从而在录井过程中有效地扩大了原油检测范围。
在钻探施工中，常常在钻井液中加入含荧光添加剂，使得肉眼很难识别和区分真假荧光。
定量荧光分析仪可以利用计算机绘制完整的二维荧光谱图，存储并输出背景图谱及工作曲线，利用其独特的差谱功能可以去除钻井液中荧光添加剂的干扰，从而准确落实油气显示。
2m以下的薄层油气显示层，在常规荧光录井过程中往往因其在岩屑中的量很少，导致所定显示级别偏低，影响对薄储层的解释评价。
定量荧光分析技术对样品数量的要求比较灵活，不论量多少，都可以精确的确定显示级别。
定量荧光仪在分析岩心及井壁取心样品时采用二次分析法，得到孔渗性指数Ic。

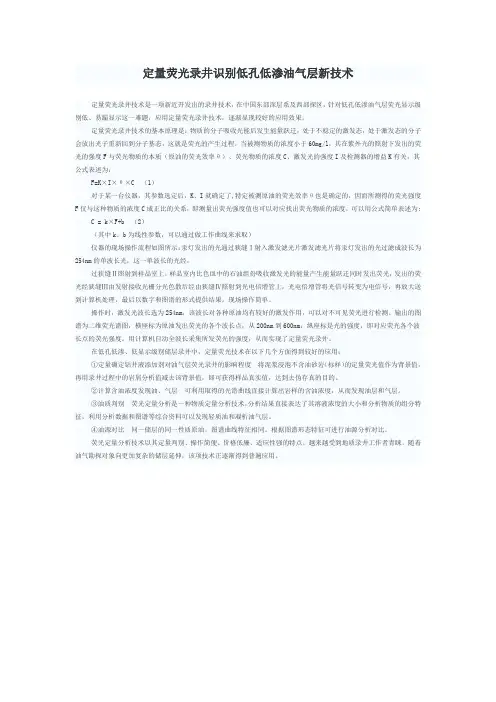

定量荧光新技术 识别低孔低渗油气层
定量荧光录井识别低孔低渗油气层新技术定量荧光录井技术是一项新近开发出的录井技术，在中国东部深层系及西部探区，针对低孔低渗油气层荧光显示级别低、易漏显示这一难题，应用定量荧光录井技术，逐渐显现较好的应用效果。
定量荧光录井技术的基本原理是：物质的分子吸收光能后发生能量跃迁，处于不稳定的激发态，处于激发态的分子会放出光子重新回到分子基态，这就是荧光的产生过程。
当被测物质的浓度小于60mg/l，其在紫外光的照射下发出的荧光的强度F与荧光物质的本质（原油的荧光效率θ）、荧光物质的浓度C、激发光的强度I及检测器的增益K有关，其公式表述为：F=K×I×θ×C （1）对于某一台仪器，其参数选定后，K、I就确定了,特定被测原油的荧光效率θ也是确定的，因而所测得的荧光强度F仅与这种物质的浓度C成正比的关系，即测量出荧光强度值也可以对应找出荧光物质的浓度，可以用公式简单表述为:C = k×F+b （2）（其中k、b为线性参数，可以通过做工作曲线来求取）仪器的现场操作流程如图所示：汞灯发出的光通过狭缝Ⅰ射入激发滤光片激发滤光片将汞灯发出的光过滤成波长为254nm的单波长光，这一单波长的光经，过狭缝Ⅱ照射到样品室上，样品室内比色皿中的石油组份吸收激发光的能量产生能量跃迁同时发出荧光，发出的荧光经狭缝Ⅲ由发射接收光栅分光色散后经由狭缝Ⅳ照射到光电倍增管上，光电倍增管将光信号转变为电信号，再放大送到计算机处理，最后以数字和图谱的形式提供结果。
现场操作简单。
操作时，激发光波长选为254nm，该波长对各种原油均有较好的激发作用，可以对不可见荧光进行检测。
输出的图谱为二维荧光谱图，横座标为原油发出荧光的各个波长点，从200nm到600nm；纵座标是光的强度，即对应荧光各个波长点的荧光强度。
用计算机自动全波长采集所发荧光的强度，从而实现了定量荧光录井。
在低孔低渗、低显示级别储层录井中，定量荧光技术在以下几个方面得到较好的应用：①定量确定钻井液添加剂对油气层荧光录井的影响程度将泥浆浸泡不含油砂岩（标样）的定量荧光值作为背景值，再用录井过程中的岩屑分析值减去该背景值，即可获得样品真实值，达到去伪存真的目的。

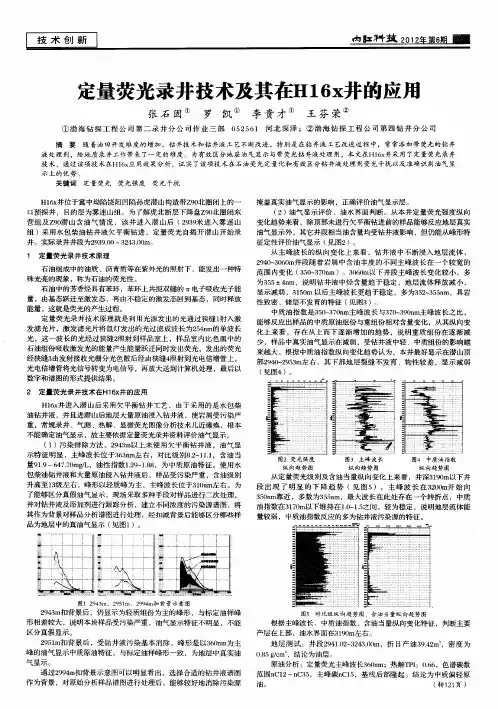

定量荧光录井技术及其在H16x井的应用
随 着油 田开发难度 的增加 ，钻井技 术和钻 井液工 艺不断改进 ，特 别是在钻井液工 艺改进过程 中，常常添加带 荧光的钻 井
液处理剂 ，给地质录井工作带来 了一定的难度。为有效 区分地层油 气显 示与带荧光钻 井液处理 剂，本 文在Ｈ１ｘ ６ 井采 用了定量荧光 录井 技 术 ，通过 该项技 术在Ｈ１ ｘ ６ 应用效果分析 ，证 实了该项技术在石 油荧光定量化和有效 区分钻 井液处理 剂荧光干扰 以及 准确识别 油气显
（见图 ４）
营 组及 Ｚ ０ 山含油 气情 况 ，该井 进入 潜 山后 （ ９ ９ ９潜 ２ ３ 米进 入雾 迷 山 组 ） 采用 水包柴 油钻井 液欠平衡 钻进 ，定量荧 光 白揭开潜 山开始 录 井 。实际录井井段 为２ ３ ． ９ ９０ ０～３ ４ ． ｍ。 ２ ３０ ０
１ 定 量 荧 光 录 井 技 术 原 理
示上的优势。
关键词 定量荧光 荧光 强度 荧光 干 扰
Ｈ１ｘ ６ 井位于冀 中坳陷饶阳 凹陷孙 虎潜 山构造带Ｚ ０ Ｌ ９ ￣ 圈闭上 的一 口预 探井 ，目的层 为雾 迷山组 。为了解虎北 断层 下降盘Ｚ ０ Ｌ ９ ￣ 圈闭东
掩盖真实油气显示的影响 ，正确评价油气显示层。 （ ２）油气 显示评价 、油水界面 判断。从本井 定量荧光强度纵 向 变化趋势来看 ，除顶部未进行欠平衡钻进前 的样品能够反 应地层真实 油气显示外 ，其它井段相 当油含 量均受 钻井液影响 ，但仍 能从峰形特 征定性评价油气显示 （ 见图２）。 从主 峰波长 的纵 向变化 上来看 ，钻井液 中不 断浸入地 层流体 ， ２ ４ ～ ０ ０ 井 段随着 岩屑 中含油丰度 的不 同主峰波长在 一个较 宽的 ９０３６ｍ 范围 内变 化 （ ５ ～ ７ｎ ３ ０ ３ ０ ｍ）。３ ６ ｍ以下井段主峰 波长变化较小 ，多 ００ 为３ ５ ４ ｍ，说明钻 井液 中烃含量趋 于稳定 ，地层流体 释放减 小 ， ５±ｎ 显示减弱 ， １０ 以后主峰波长更趋 于稳定 ，多为３ ２ ３ ５ｍ，具岩 ３５ｍ ５～５ｎ 性致密 、储层不发育的特征 （ 图３ 见 ）。 中质 油指数是３ ０ ３ ０ ｍ主峰波 长与３ ０ ３ ０ ｍ主峰波长之 比 ， ５～ ７ ｎ ７～９ｎ 能够反应 出样品 的中质原 油组份 与重组份相 对含量变化 ，从其纵向变 化上 来看 ，存在从上 而下逐 渐增 加的趋 势 ，说 明重质组份 在逐 渐减 少 ，样品 中真实油气显示在减 弱 ， 钻井液中轻 、中质组份的影响越 受 来越大 。根据 中质油指数纵 向变化趋 势认为 ，本井最好显示在潜山顶 部２ ４ ～ ９ ３ ９ ０ ２ ５ｍ左右 ，其下部地 层裂缝 不发育 、物性较差 ，显示 减弱
浅谈定量荧光录井技术
定量荧光录井技术班级：勘工***** 姓名：***学号：********* 序号：**定量荧光录井技术摘要：由于常规荧光录井的局限性：原油激发出的荧光波长分布范围很宽，随着原油密度的减小，荧光波长减小，到凝析油时主要集中在300~400nm 之间。
而人眼只能识别400~800nm 之间的光线。
在实际工作中对轻质油、凝析油层的荧光录井变得十分困难，经常会不知觉的漏掉油气层。
而定量荧光录井技术却能弥补这些不足，由于定量荧光分析仪利用光电元件检测岩样中原油在紫外光照射下激发出的荧光，并与标准样品进行对比，从而定量评价岩石储集的原油密度。
仪器采用的光电元件对荧光的波长没有特殊的要求，可以全面检测各波长段的荧光，并特别侧重于小波长轻质油的检测，无论油质轻重都不会漏掉。
关键词：定量荧光 荧光图谱一、定量荧光检测的的基本理论及影响因素 1.1 定量荧光检测的基本原理荧光强度定量分析的技术应用于地质实验分析领域，主要是利用原油的荧光性，即石油中的不饱和烃和衍生物在激发光的照射下（激发），吸收光能后发生能量跃迁处于不稳定的激发态，处于激发态的分子会放出光子重新回到分子基态（发射），这就是荧光的产生过程。
当被测物质浓度不大时，荧光强度与浓度成线性关系，其表达式为：L C Io F ⨯⨯⨯⨯Φ=ε3.2对于特定体系在确定实验条件下，激发光强度I0与光程长L 的积为一常数K= I0xL,，因此： C K F⨯⨯Φ⨯=ε3.2式中：ε——被测物质的摩尔吸光系数C——被测物质的摩尔浓度Ф——被测物质的荧光效率不同原油所含分子成份结构不同，所吸收光的波长和发射的荧光波长也不同，由此可定性判别原油性质。
同一类型的原油，用同一波长的激发光照射，可发射相同波长的荧光。
若浓度不同，则浓度增加，所发射的荧光强度也增强。
运用这一基本理论，在石油钻探过程中，根据定量检测岩样中所含石油的荧光强度，再利用邻井相同层位的油所作的标准工作曲线计算出相当的油含量，根据油含量的多少和油质情况来判断地层含油情况。
浅谈定量荧光录井技术在油气层划分中的应用
浅谈定量荧光录井技术在油气层划分中的应用【摘要】定量荧光录井技术和传统的荧光录井技术对比，前者具有更精准发现和落实显示油气，以及在对于油气层方面具有独特的优势和作用的评价等。
本文以此为切入点，对于定量荧光录井技术在油气层划分中的应用进行了有效的探讨，并且对于实际案例中的应用进行了分析和研究，对于定量荧光录井技术在各类油井的勘探和开采中的指导作用开展了研究，从而得出有效的结论。
【关键词】定量荧光录井油气层划分油气开发采用传统而简易的荧光灯所发射的紫外光对含油岩屑进行照射，在对于荧光的发光面积和颜色等各类特征进行观察后，并且同时用氯仿等荧光萃取剂，来对于含油岩屑进行适当的分析和定性，这是普通的荧光录井技术。
普通的荧光录井技术，存在主观误差比较大、容易漏失煤成油和凝析油等方面的油气显示，并且很容易被外来的油品污染和影响，所以已经完全不能满足当前对于油气层划分的非常精细而精确的要求。
1 定量荧光录井技术的优越性分析传统的荧光录井技术由于具有很多缺陷，比如人为的主观误差比较大，并且容易造成漏失煤成油和凝析油等油气显示等特点，极易受到外来的油品污染的影响。
而定量荧光录井技术，因为其具备了差谱扣除技术、定量分析实现了自动化并且能够对于分析和评价快速进行等优势，逐步成为目前的市场主流的录井技术。
对于定量荧光的录井技术在油气层划分中的应用，需要对于石油荧光定量的分析仪的仪器灵敏度及其重复性情况、性能和仪器线性情况作出具体的检验和检测，并且验证出具体的良好效果。
同时通过二次分析方法的采用，对于油气损失恢复系数、孔渗性指数和油性指数进行求证取值，这样对于含油级别划分标准和储存性质的判别，以及相关油性的判别能提供充分的依据。
通过对实践的研究分析发现，在含油储层的评价中定量荧光录井技术发挥了极为重要的作用。
2 定量荧光录井技术的技术特点定量荧光录井技术的主要设备包含计算机、打印机和石油荧光定量分析仪。
它的基本原理是通过一个254纳米长的紫外光激发石油烃并令其发出荧光，再通过计算机来对于全波长所发的荧光强度自动进行采集，从而对于二维的荧光谱图进行输出并确定出油性。
定量荧光录井技术在石油勘探中的应用探讨
定量荧光录井技术在石油勘探中的应用探讨定量荧光录井技术最早起源于二十世纪九十年代，这种石油勘探技术弥补了传统技术存在的不足之处，解决以往肉眼只能定性而不能定量分析的难题。
随着科学技术不断发展，定量荧光录井相关产品也不断产生，研究工作也在进一步开展，具有可观的应用与发展前景。
对定量荧光录井技术在石油勘探中的应用进行分析是具有现实意义的，基于此，本文主要对定量荧光录井技术在石油勘探中的应用进行分析探讨。
标签：定量荧光录井技术;石油勘探;应用1 前言定量荧光录井技术是90年代初，由德士古石油公司率先开发的一项新技术。
它是在原有技术上的跨越式发展，较好地解决了常规荧光录井肉眼观察不易识别轻质油的荧光，受人为因素影响较小。
实现了定量解释，更有利于荧光波长处于400nm以下的轻质油的发现和识别;可消除钻井液添加剂及混油对岩屑录井及储层识别的干扰;配套萃取剂（异丙醇、正己烷）的采用，消除了原油荧光的猝灭现象，有利于样品中烃类萃取彻底，更适用于轻质油及凝析油，使荧光分析灵敏度提高10～35倍。
2 定量荧光检测原理、方法及特点目前，国内外研制开发的定量荧光检测仪器大致可分为三类，即：数字滤波荧光检测仪、二维荧光检测仪和三维荧光检测仪。
目前三维荧光检测仪正广泛应用于现场录井。
因为原油中含有的芳香烃吸收电磁辐射能后，会打乱芳香烃内部的电子结构而处于受激状态，当其回到原状态时将以发射光波的形式释放过剩的能量，这种特性称为石油荧光。
定量荧光检测是通过选择、滤波，使激发波的波长固定在某一值（265nm），被照射的样品所发荧光经滤波后，由光电倍增管转换，进而测量出含油荧光的发光强度。
下面QFT-3D三维荧光分析仪为例，简介其工作原理：2.1 石油荧光分析仪工作原理由光源氙灯发射出的光束照射EX（激发）分光器，EX分光器每转动一个角度允许一种波长的光通过，连续转动使不同波长的光连续通过并照射到样品池，样品池中的荧光物质吸收激发光后发射（EM）荧光，荧光光谱通过光纤传至列阵光谱数据处理模块，最后樣品的荧光以数字显示或图谱打印的方式提供给用户（图1）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定量荧光录井技术姓名：***学号：*********班级：勘工***** 序号：**定量荧光录井技术摘要：由于常规荧光录井的局限性：原油激发出的荧光波长分布范围很宽，随着原油密度的减小，荧光波长减小，到凝析油时主要集中在300~400nm之间。
而人眼只能识别400~800nm之间的光线。
在实际工作中对轻质油、凝析油层的荧光录井变得十分困难，经常会不知觉的漏掉油气层。
而定量荧光录井技术却能弥补这些不足，由于定量荧光分析仪利用光电元件检测岩样中原油在紫外光照射下激发出的荧光，并与标准样品进行对比，从而定量评价岩石储集的原油密度。
仪器采用的光电元件对荧光的波长没有特殊的要求，可以全面检测各波长段的荧光，并特别侧重于小波长轻质油的检测，无论油质轻重都不会漏掉。
关键词：定量荧光荧光图谱一、定量荧光检测的的基本理论及影响因素1.1定量荧光检测的基本原理荧光强度定量分析的技术应用于地质实验分析领域，主要是利用原油的荧光性，即石油中的不饱和烃和衍生物在激发光的照射下（激发），吸收光能后发生能量跃迁处于不稳定的激发态，处于激发态的分子会放出光子重新回到分子基态（发射），这就是荧光的产生过程。
当被测物质浓度不大时，荧光强度与浓度成线性关系，其表达式为：F 二23： Io C L对于特定体系在确定实验条件下，激发光强度I0与光程长L的积为一常数K= i0xL,，因此：F = 2.3K ：」；C式中：£被测物质的摩尔吸光系数C 被测物质的摩尔浓度①被测物质的荧光效率不同原油所含分子成份结构不同，所吸收光的波长和发射的荧光波长也不同，由此可定性判别原油性质。
同一类型的原油，用同一波长的激发光照射，可发射相同波长的荧光。
若浓度不同，则浓度增加，所发射的荧光强度也增强。
运用这一基本理论，在石油钻探过程中，根据定量检测岩样中所含石油的荧光强度，再利用邻井相同层位的油所作的标准工作曲线计算出相当的油含量，根据油含量的多少和油质情况来判断地层含油情况。
在现代地质分析技术中，荧光检测属于分子光谱分析范畴，由于荧光检测技术有很好的理论基础，因此，这项技术才得以发展和延续。
1.2 荧光分析影响因素：不同的环境因素会对荧光现象产生不同程度的影响，了解和利用这些影响因素，就可以提高荧光分析的灵敏度和选择性。
1.溶剂的影响同一种荧光体在不同的溶剂中，其荧光图谱的位置和强度都可能会有显著的差别。
溶剂的影响一般可分为一般的溶剂效应和特殊的溶剂效应，前者指的是溶剂的折射率和介电常数的影响，后者指的是荧光体和溶剂分子间的特殊化学作用，入氢健的生成和配合作用，一般的溶剂效应是普遍存在的，而特殊的溶剂效应则取决于溶剂和荧光体的化学结构。
特殊的溶剂效应所引起的荧光图谱的移动值, 往往大于一般溶剂效应所引起的。
2.温度的影响温度对于溶液的荧光强度有显著的影响。
通常，随着温度的降低，荧光物质的荧光量子产率和荧光强度将增大。
当溶液中没有猝灭剂存在时，随着溶液温度的降低，介质的粘度增大，从而使荧光分子与溶剂分子的碰撞猝灭机会减小。
溶液温度上升而使荧光强度下降的一个主要原因是分子的内部能量转化作用。
当激发分子接受到额外热能，使激发能转换为基态的振动能量，随后有通过振动松弛而丧失振动能量。
随着溶液的温度上升，荧光量子产率通常下降。
3.光解作用和光互变异构现象用能量较大的激发光照射荧光物质，有时会使荧光强度减弱，不能得到稳定值，这有可能是荧光化合物发生化学反应。
4.PH值的影响假如荧光物质是一种弱酸或弱碱，溶液的PH值改变将对荧光强度产生很大的影响。
对于荧光性质而言，弱酸或弱碱的分子和离子可视为不同的形体，各具有自己特殊的荧光图谱和荧光量子产率，因而实验时要比较严格地控制溶液的PH值, 方能达到最好的灵敏度和准确度。
5.共存物质的干扰共存物质的干扰主要有：共存物质的荧光猝灭作用；共存物质产生荧光；共存物质与荧光物质发生反应；共存物质吸收激发光或荧光使荧光强度减弱等。
当有大量干扰物质共存时，应先予以分离一、疋量荧光录开技术2.1二维定量荧光录井技术2.2 三维定量荧光录井技术三维定量荧光录井技术课任选200~80Onm 范围内的激发光，激发步长为10nm,并可接收200~800nm 范围内的发射荧光，采集的图谱为Ex-Em-INT 图谱, 其图谱表现形式更加多样、信息更加丰富。
图3三维定量荧光录井技术工作流程4*静IPu . lib! v h-53M-U"UtT 'l b.£-L1h a-』■'.I7“*ill图1 二维定量荧光录井技术工作流程 图2二维荧光光谱检 测 器2J LEM 样分光 丿---- 口口口信号显处理A▲EX 分光检测器计算机输出 ：・”衬2.3定量荧光录井挑选和处理样品岩样挑取的质量对分析结果的影响最大，加上处理过程的影响，会导致储层油气发现与录井资料的错误评价。
要尽可能将误差控制到最低限度。
具体做法是:1.选择时必须挑选具代表性的新鲜岩屑。
2•岩样制备过程中，除去水分不能放在阳光下暴晒，更不能烘烤，否则会导致原油轻烃组份的损失而使分析结果偏低。
3.缩短岩样放置时间，及时快速的分析样品。
4.若井内进行取芯，尽量采用岩芯分析资料。
5.对重点层段，加密取样密度，以增加样品的分析密度来保证分析结果的正确性。
2.4技术特点①定量荧光仪器灵敏度高、重复性好、线性响应好，消除荧光添加剂的能力强。
②用正已烷代替氯仿等有机溶剂，可以避免对原油及岩石烃类抽提物的荧光猝灭作用。
使荧光录井的灵敏度提高，从而使凝析油以及部分轻质油的荧光显示更充分，避免漏失轻质油层。
③不同性质原油及不同产油层具有不同的反应效果。
④微机自动化处理，自动绘制二维坐标的荧光光谱图，实现样品含油浓度的自动输出等。
二、疋量荧光求开应用3.1判断储层性质，对油气水层进行划分定量荧光检测测量的是样品中的荧光强度，通过荧光录井软件处理，可有效消除钻井液污染，再应用所作的标准工作曲线获得样品的含油浓度，建立区域荧光录井剖面图，结合储层岩性、气测资料、地化分析、测井孔隙度等可在现场对油气水层进行初步划分，为试油层段提供依据。
1、二维定量荧光标准：胜利油区二维定量荧光评价油水层的标准如下:表1荧光对应级别与储集层性质对比表储集层性质］油层油水同层含油水层水层或干层|荧光对比级别> 119-106-91-53530252015100 4000 8000 12000 jgooo 20000图4二维定量荧光油水层划分图版3.2原油性质的判别原油族组分由烷烃、环烷烃、芳香烃和非烃四部分组成，利用原油族组分中以芳香烃为主的组分在紫外光下能发射荧光的特点，根据荧光主峰波长的差异（二维）、最佳激发接收波长（三维）和油性指数R可判断原油性质。
图5不同原油性质的二维定量荧光图谱3.3发现轻质油显示层在岩石样品从井底返至井口的过程中，其所含的液态烃会不断逸散，油质越轻，液态烃的损失越大，常规荧光很难判断出岩屑中的轻质油显示。
而定量荧光依靠其极高的灵敏度（最小检测浓度为1mg/l）,使岩屑中微量的含油均能正常检测，其发射波长扫描范围由200-80Onm,从而有效地揭示肉眼无法观察到的轻质油且能给出其准确的含油量。
表2定量荧光录井判别轻质油气层标准产液性质含油浓度Cne/1）荧光系列对比圾别油气层>19, 5>6.0 ,油水层14. 3-19.5 5. 6-6. 0水层或干曾<14.3<5.63.4识别真假油气显示二维定量荧光主要从谱图和油性指数两个方面识别真假油气显示。
(1)图谱特征：从不同原油性质的原油分析样品分析，发现：轻质油：中质组分主峰为358-36Onm,轻质组分主峰的荧光强度有明显增高，无重质组分，或重质组分占相当小的比例；中质油：中质组分主峰在360-364nm之间，轻质油峰不高，可见重质油峰，比中质主峰强度低；重质油：中质组分主峰位于362-365nm之间，重质主峰比主峰稍低，轻质主峰明显变低，图谱峰形形态宽；稠油：中质组分主峰位于363-367nm之间，轻质主峰强度低，中质主峰与重质主峰双峰并列，或两峰重叠为一个宽缓的峰，图谱形态很宽。
(2)油性指数：主要参考二维定量荧光谱图特征与油性指数判别表进行判别。
3.5进行油源对比分析(三维荧光分析更具优势)根据大量的荧光图谱资料表明，相同沉积环境、相同油源的原油具有相同的荧光特征，反之，差异很大。
油源对比分析方法主要依据：1、荧光谱图的谱形：荧光谱图的谱形代表所含芳烃物质化学成分的分布；2、荧光谱图的主峰位置：主峰出现的波长代表该种原油中所含油量产生荧光的主要化学成分，如轻质组分以二个苯环及其衍生物为主，中质组分以二至三个苯环及其衍生物为主，而重质组分则以三个苯环以上组分及衍生物为主。
3、油性指数R油性指数越大，油质越重，不同的油源，其油性指数不同，且差别较大四、结语定量荧光录井技术，已为越来越多的油田用户和勘探方接受，逐渐替代常规荧光录井。
随着现代光学、化学等学科的发展，在制造工艺、选材方面会有所突破。
一种录井技术只能解决某一方面的问题，荧光检测技术的应用立足于：轻质油的发现、原油性质的判别和有效消除钻井液背景值，与其他录井和测井相互补充、完善，提高地质录井在快速钻井的复杂录井和测井条件下发现油气层的机率，增强对地层油气的分辨能力。
参考资料[1]定量荧光录井技术简.ppt。
[2]杨立平,杨进编著•《现代综合录井技术基础及应用》.石油工业出版社.2010年8月。
[3]定量荧光录井技术.ppt。
