• 两点拾吊:采纳旋转法,一台抬上吊点,一台抬下吊点。 • 柱的布置:吊点与基础中心处于起重机工作半径的圆弧上,两
台起重机并立于柱的一侧。
• 1、起吊时,两机同时以同一起升速度起升吊钩,使柱子离地面的高 度大于下吊点至柱底面的距离后,吊钩停止上升。
• 2、两台起重机吊臂同时向杯口回转,上吊点回转升钩,下吊点仅回 转,直至柱子垂直,对准杯口
• 混凝土的灌注应分两次进行: • 第一次灌注混凝土 • 至楔块下端,第二次在 • 第一次灌注的混凝土达 • 到设计强度标准的25％ • 时,拔出楔块,将杯口 • 灌满混凝土。
• (二)吊车梁的吊装
• 吊车梁的吊装,柱子杯口第二次灌注混凝土达到75％强度。
• 1、绑扎、安装就位和临时固定 • 绑扎:两点绑扎水平起吊就位, • 吊钩中心的铅垂线通过梁重心。 • 梁两端设拉绳控制转动,幸免 • 悬空时碰撞柱子。 • 就位:缓慢落钩,使吊车梁端面 • 中心线与牛腿面的轴线对准。轴 • 线未对准,应吊起,重新就位。
•
柱脚靠近基础,柱的绑扎点、柱脚、柱基中心三点共弧,
• 弧的曲率半径等于起重机的工作半径;
•
起重机在起吊过程中臂的仰角和臂长不变,通过升钩改
变高度,只作回转。
•ቤተ መጻሕፍቲ ባይዱ
柱脚的位置在柱直立往常是不动的,直立后升钩,柱脚离
地旋转至基础上方,再插入杯口。
优点:柱在吊装过程中震动小,生产率高 缺点:对起重机的机动性(回转)要求高,宜用自行式起重机
• ２、预应力混凝土屋架拼装
• １)、做好屋架块体支墩
•
砖支墩应高出地面３００ｍｍ,顶面在同一水平面上,牢
固无沉陷,每个块体两个支墩。支墩上放垫木,高度由起拱确
定,其上弹出屋架拼装基准线(跨度、中轴、边线)。
《工业单层厂房施工》课件
外墙施工
4
确保建筑的承重能力。
进行外墙的砌筑、保温和装饰，确保建 筑的外观和隔热效果。
安全施工注意事项
1 人员安全
保护施工人员的人身安全，包括培训、防护措施和应急预案等。
2 现场安全
确保施工现场的安全，包括防火措施、警示标识和施工隐患排查等。
3 设备安全
确保施工设备的安全运行，包括检修、维护和操作规范等。
分析市场上对工业单层厂房的需 求，探讨项目的可行性和前景。
项目规划
制定项目的详细计划，包括时间 表、资源分配和预算等。
单层厂房施工流程
1
基础施工
2
进行地基处理、打桩和浇灌混凝土等工
作，确保建筑的稳固。
3
外墙施工
4
进行外墙的砌筑、保温和装饰，确保建 筑的外观和隔热效果。
土地准备
对土地进行勘测、平整和清理，为后续 施工做好准备。
常见问题及解决方案
地基问题
解决地基沉降、不均匀沉降和地震影响等问题。
施工期限
合理安排施工进度，确保项目按时完成。
水电问题
解决给排水系统和电气系统的设计和施工问题。
质量问题
控制材料和施工质量，确保建筑的稳定性和使用 寿命。
钢结构安装
安装支撑结构、梁柱和屋架等钢结构， 确保建筑的承重能力。
设计方案与选材原则
设计方案
探讨工业单层厂房的设计原则，包括空间布局、 结构安全和环境要求。
选材原则
介绍常用的建材选择原则，包括耐候性、防火性 和节能性等。
材料与施工设备介绍
常用建材
施工设备
介绍常用的建筑材料，包括钢材、 混凝土和玻璃等。
《工业单层厂房施工》 PPT课件
建筑施工技术课件第三版-单层工业厂房结构安装
-16 屋架的绑扎 （a）屋架跨度≤18m时；(b) 屋架跨度>18m时； （c）屋架跨度≥30m时；（d）三角形组合屋架
（2）屋架的扶直与排放 按照起重机与屋架预制时相对位置的不同，屋架扶直正向 扶直和反向扶直两种方式： 1）正向扶直 2）反向扶直 正向扶直与反向扶直的最大区别在于起重机位于屋架的方 位不同，正向扶直，起重机位于下弦一边，反向扶直则位于上 弦一边；扶直过程中，正向扶直，升钩时升臂，反向扶直， 升钩时降臂。升臂比降臂易于操作且较安全，故一般应采用正 向扶直。 屋架就位分为同侧就位和异侧就位。
（2）钢柱基础。 施工时应保证基础顶面与锚栓位置准确，其误差在±2mm 以内，基础顶面要垂直，倾斜度小于1/1000，锚栓在支座范围 内的误差为±5mm。 6.1.2构件的吊装 1、柱子的吊装 （1）绑扎 柱的绑扎方法、绑扎位置和绑扎点数，应根据柱的形状 、长度、截面、配筋、起吊方法和起重机性能等因素确定 。由于柱起吊时吊离地面的瞬间由自重产生的弯矩最大， 其最合理的绑扎点位置，应按柱子产生的正负弯矩绝对值 相等的原则来确定。根据柱起吊后柱身是否垂直，柱子的 吊装方法分为斜吊法和直吊法。 1)斜吊绑扎
图6-2 基础弹线
若杯底偏高则要凿去，若杯底的标高不够，则用水泥砂浆 或细石混凝土将杯底填平至设计标高，可允许误差为±5mm。 在实际施工中为避免杯底超高，往往在浇筑混凝土时留40～ 50mm不浇，待杯底抄平调整时一次补至调整标高数值。
柱基施工时，杯底标高一般比设计标高低，柱在吊装前 需对基础杯底标高进行一次调整（或称找平）。调整方法是 测出杯底原有标高（小柱测中间一点，大柱测四个角点）， 再量出柱脚底面至牛腿面的实际长度，计算出杯底标高调整 值，并在杯口内标出，然后用1:2水泥砂浆或细石混凝土将杯 底找平至标志处。调整值＝（牛腿面设计标高－杯底原有标 高）－柱脚底面至牛腿面的实际长度。例如，牛腿面的设计 标高是＋7.80m，杯底设计标高-1.20，柱基施工时，杯底标 高控制值取-1.25，施工后，实测杯底标高为-1.23，量得柱底 至牛腿面的实际长度为9.01m，则杯底标高调整值为Δh= hh1-h2=7.80+1.23-9.01=+0.02m。
（2）屋架的扶直与排放 按照起重机与屋架预制时相对位置的不同，屋架扶直正向 扶直和反向扶直两种方式： 1）正向扶直 2）反向扶直 正向扶直与反向扶直的最大区别在于起重机位于屋架的方 位不同，正向扶直，起重机位于下弦一边，反向扶直则位于上 弦一边；扶直过程中，正向扶直，升钩时升臂，反向扶直， 升钩时降臂。升臂比降臂易于操作且较安全，故一般应采用正 向扶直。 屋架就位分为同侧就位和异侧就位。
（2）钢柱基础。 施工时应保证基础顶面与锚栓位置准确，其误差在±2mm 以内，基础顶面要垂直，倾斜度小于1/1000，锚栓在支座范围 内的误差为±5mm。 6.1.2构件的吊装 1、柱子的吊装 （1）绑扎 柱的绑扎方法、绑扎位置和绑扎点数，应根据柱的形状 、长度、截面、配筋、起吊方法和起重机性能等因素确定 。由于柱起吊时吊离地面的瞬间由自重产生的弯矩最大， 其最合理的绑扎点位置，应按柱子产生的正负弯矩绝对值 相等的原则来确定。根据柱起吊后柱身是否垂直，柱子的 吊装方法分为斜吊法和直吊法。 1)斜吊绑扎
图6-2 基础弹线
若杯底偏高则要凿去，若杯底的标高不够，则用水泥砂浆 或细石混凝土将杯底填平至设计标高，可允许误差为±5mm。 在实际施工中为避免杯底超高，往往在浇筑混凝土时留40～ 50mm不浇，待杯底抄平调整时一次补至调整标高数值。
柱基施工时，杯底标高一般比设计标高低，柱在吊装前 需对基础杯底标高进行一次调整（或称找平）。调整方法是 测出杯底原有标高（小柱测中间一点，大柱测四个角点）， 再量出柱脚底面至牛腿面的实际长度，计算出杯底标高调整 值，并在杯口内标出，然后用1:2水泥砂浆或细石混凝土将杯 底找平至标志处。调整值＝（牛腿面设计标高－杯底原有标 高）－柱脚底面至牛腿面的实际长度。例如，牛腿面的设计 标高是＋7.80m，杯底设计标高-1.20，柱基施工时，杯底标 高控制值取-1.25，施工后，实测杯底标高为-1.23，量得柱底 至牛腿面的实际长度为9.01m，则杯底标高调整值为Δh= hh1-h2=7.80+1.23-9.01=+0.02m。

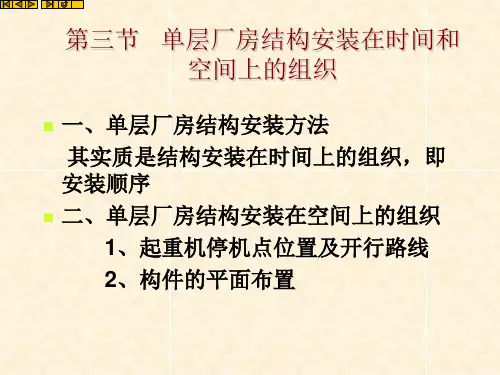

单层厂房PPT课件
