LD型多辊冷轧管机工作原理
钢管冷轧机工作原理
钢管冷轧机工作原理钢管冷轧是一种常见的金属加工工艺，其工作原理主要基于材料塑性变形和金属在加工过程中的力学性能。
钢管冷轧机是一种专用设备，通过连续加工工艺将热轧钢卷或钢板经过一系列冷轧工序加工成所需要的规格尺寸的钢管。
钢管冷轧机主要包括送料系统、轧制系统、切割系统和收卷系统等组成部分。
下面将详细介绍钢管冷轧机的工作原理。
1. 送料系统：钢卷通过送料机构进入钢管冷轧机。
送料机构通常由卷料车、开卷机和导向装置组成。
卷料车将热轧钢卷从卷盘上取出并输送给开卷机，开卷机将钢卷展开成平板，然后由导向装置引导进入轧制系统。
2. 轧制系统：经过展平后的钢卷经过一系列的轧辊，在压下力的作用下经历塑性变形，逐步被轧制成钢管形状。
轧制系统通常由一组上、下两个轧辊和辅助辊组成。
在轧制过程中，通过调整轧辊间隙和轧辊的转速，控制钢材的压下量和形变。
同时，冷却装置也会在轧制过程中对钢材进行冷却，以提高钢材的硬度和强度。
3. 切割系统：经过轧制后，钢管在冷轧机上继续前进，当达到设定长度时，就会通过切割系统将钢管切割成相应的长度。
切割系统通常由切割刀具、送料机构和切割控制装置组成。
4. 收卷系统：切割完成后，钢管经由收卷系统被连续收卷成卷筒状，方便运输和存储。
收卷系统通常由收卷机、收卷装置和卸卷装置组成，通过调整装置的工作方式和张力控制，确保钢管在收卷过程中的平整度和卷取质量。
钢管冷轧机的工作原理主要是通过上述的流程实现的，但在实际生产中，还需要多种辅助设备和控制系统的配合，以确保冷轧过程的稳定性和钢管质量的稳定。
总结：钢管冷轧机通过塑性变形，将热轧钢卷经过一系列的冷轧工序加工成所需的钢管。
其中，送料系统将钢卷引导进入冷轧机，轧制系统通过调整轧辊间隙和转速，实现钢材的塑性变形，切割系统将钢管切割成设定长度，收卷系统将切割完成的钢管连续收卷成卷筒状。
这些步骤的配合与调整，最终决定了钢管的质量和尺寸。
钢管冷轧机在实际生产中已经得到广泛应用，并对钢材加工工艺的提升和钢管质量的改善起到了重要作用。
冷轧机工作原理
冷轧机工作原理
冷轧机是一种用于加工金属材料的设备，它的工作原理是通过减薄金属材料的厚度，改变其尺寸和形状。
具体来说，冷轧机主要分为以下几个步骤：
1. 上料准备：首先需要将待加工的金属材料准备好，通常是以卷形或板形呈现。
2. 进料和张力控制：将金属材料送入冷轧机的进料装置中，并通过张力控制系统对其进行控制，以保证金属材料在整个冷轧过程中能够保持适当的张力。
3. 纠偏和预拉矫直：经过张力控制后，金属材料需要经过纠偏机构的作用，使其达到平整的状态。
然后，材料会经过预拉矫直机构，以进一步改善材料的平整度。
4. 冷轧过程：接下来，金属材料会通过一系列的辊轧机组，其中包括多个辊轧机构，来逐渐减薄材料的厚度。
辊轧机组中的辊子会对金属材料进行挤压和拉伸，从而使其变薄。
5. 修边和剪切：经过冷轧后，材料的边缘可能会产生一些不规则或不平整的部分，因此需要进行修边操作，使材料边缘整齐。
同时，根据需要，可以对材料进行剪切，将其切成所需的长度。
6. 冷卷和收卷：经过冷轧和修边剪切后，将金属材料卷起来，形成辊装盘，并通过收卷机构将其收卷起来。
最终，经过冷轧机的加工，金属材料的尺寸和形状将得到改变，达到所需的要求。
冷轧机在金属加工领域有着广泛的应用，可以加工各种金属材料，如钢、铝等。
冷轧板形辊工作原理
冷轧板形辊工作原理
冷轧板形辊是一种常见的工业设备，主要用于冷轧板材的加工。
它的工作原理是通过辊子的旋转和压制，使得金属板材逐渐变形，从而实现加工的效果。
下面将详细介绍冷轧板形辊的工作原理及其相关特点。
冷轧板形辊的工作原理主要是通过辊子的旋转，使得金属板材逐渐变形。
具体来说，这种设备一般由多个辊子组成，它们分别位于上下两个轴线上，通过轴承连接起来，可以实现旋转和压制的功能。
当金属板材经过这些辊子的时候，会受到压力的作用，从而逐渐变形。
在这个过程中，冷轧板形辊的辊子通常会采用不同的形状和尺寸，以适应不同的加工需求。
冷轧板形辊具有以下几个特点。
首先，它可以实现较高的加工精度，可以将金属板材加工成不同的形状和尺寸。
冷轧板形辊是一种常见的工业设备，具有重要的应用价值。
通过对其工作原理和特点的了解，可以更好地理解其在生产中的作用，为企业的生产提供更好的支持。
冷轧板形辊工作原理
冷轧板形辊工作原理
冷轧板形辊是一种用于金属板材加工的设备，其工作原理是通过辊轮的旋转和压力的作用，将金属板材进行压制和拉伸，从而使其变形成所需的形状和尺寸。
冷轧板形辊通常由一组辊轮组成，其中一些辊轮是固定的，而另一些则可以移动。
在工作时，金属板材被放置在辊轮之间，然后通过调整辊轮的位置和压力，使其逐渐变形成所需的形状和尺寸。
冷轧板形辊的工作原理可以分为两个阶段。
首先是压制阶段，其中辊轮通过旋转和压力的作用将金属板材压制成所需的形状。
在这个过程中，辊轮的压力和位置需要精确控制，以确保金属板材的变形符合要求。
接下来是拉伸阶段，其中辊轮通过旋转和拉伸的作用将金属板材拉伸成所需的尺寸。
在这个过程中，辊轮的位置和压力也需要精确控制，以确保金属板材的尺寸符合要求。
冷轧板形辊的工作原理非常重要，因为它直接影响到金属板材的质量和精度。
如果辊轮的位置和压力不正确，金属板材可能会出现变形、裂纹或其他缺陷，从而影响其使用效果。
因此，在使用冷轧板形辊时，需要严格按照操作规程进行操作，并定期对设备进行维护和保养，以确保其正常工作和长期稳定运行。
同时，还需要对金属板材进行质量检测和控制，以确保其符合要求
的标准和规范。
冷轧板形辊是一种非常重要的金属板材加工设备，其工作原理直接影响到金属板材的质量和精度。
只有严格按照操作规程进行操作，并定期进行维护和保养，才能确保其正常工作和长期稳定运行。
冷轧机工作原理
冷轧机工作原理
冷轧机是一种常用的金属加工设备，其工作原理主要包括下面几个步骤：
1. 准备工作：首先，需要将待加工的金属坯料放置在冷轧机的进料机构上，并通过辊子的传送装置将其送入机台内。
2. 切割与整形：金属坯料进入机台后，会经过一系列辊子的压制与整形。
辊子的设计和形状会根据加工要求来确定，有的辊子用于切割金属坯料，有的用来收缩、整形和改变金属坯料的形状。
3. 冷轧加工：经过切割与整形后，金属坯料被送入冷轧机的工作区域。
冷轧机主要通过辊子的连续转动来实现金属坯料的加工。
在此过程中，辊子会将金属坯料不断地压制，使其发生塑性变形。
这种变形有助于改善金属的物理性能和表面质量。
4. 轧制与调整：金属坯料在通过冷轧机的不同工作区域后，会逐渐变薄和延展。
同时，通过辊子的调整，可以控制金属坯料的加工厚度和轧制速度，以达到所需的加工效果。
5. 完工与后续处理：经过冷轧加工后，金属坯料会成为所需的板材、卷材或其他形式的成品。
在冷轧机的出料机构上，可以将加工好的金属产品收集起来，并进行必要的检测和后续处理，如裁切、表面处理、热处理等。
以上就是冷轧机的工作原理。
整个加工过程需要精确的控制和调整，以保证最终产品的质量和规格要求。

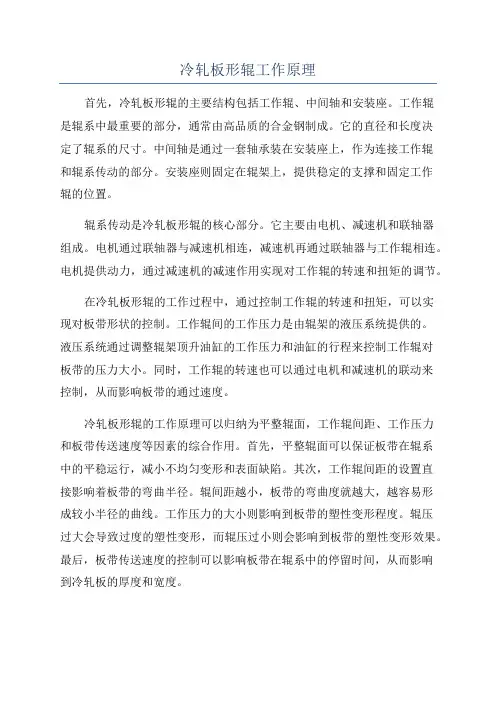

冷轧板形辊工作原理
冷轧板形辊工作原理首先，冷轧板形辊的主要结构包括工作辊、中间轴和安装座。
工作辊是辊系中最重要的部分，通常由高品质的合金钢制成。
它的直径和长度决定了辊系的尺寸。
中间轴是通过一套轴承装在安装座上，作为连接工作辊和辊系传动的部分。
安装座则固定在辊架上，提供稳定的支撑和固定工作辊的位置。
辊系传动是冷轧板形辊的核心部分。
它主要由电机、减速机和联轴器组成。
电机通过联轴器与减速机相连，减速机再通过联轴器与工作辊相连。
电机提供动力，通过减速机的减速作用实现对工作辊的转速和扭矩的调节。
在冷轧板形辊的工作过程中，通过控制工作辊的转速和扭矩，可以实现对板带形状的控制。
工作辊间的工作压力是由辊架的液压系统提供的。
液压系统通过调整辊架顶升油缸的工作压力和油缸的行程来控制工作辊对板带的压力大小。
同时，工作辊的转速也可以通过电机和减速机的联动来控制，从而影响板带的通过速度。
冷轧板形辊的工作原理可以归纳为平整辊面，工作辊间距、工作压力和板带传送速度等因素的综合作用。
首先，平整辊面可以保证板带在辊系中的平稳运行，减小不均匀变形和表面缺陷。
其次，工作辊间距的设置直接影响着板带的弯曲半径。
辊间距越小，板带的弯曲度就越大，越容易形成较小半径的曲线。
工作压力的大小则影响到板带的塑性变形程度。
辊压过大会导致过度的塑性变形，而辊压过小则会影响到板带的塑性变形效果。
最后，板带传送速度的控制可以影响板带在辊系中的停留时间，从而影响到冷轧板的厚度和宽度。
总的来说，冷轧板形辊通过调整工作辊的转速、扭矩、工作压力和板带传送速度等参数，实现对板带形状的控制。
在实际生产中，还需要进行一系列的参数优化和工艺控制，以保证冷轧板的加工质量。
LD型多辊冷轧管机组成及工作原理简要说明
1、序言多辊式冷轧管机统称LD型，按同时轧制管材的根数，可分为：①单线轧机；②多线轧机，同时可轧制两根或四根管材；③双排辊轧机。
2、LD型多辊冷轧管机工作原理图1是多辊冷轧管机工作原理图。
具有非变断面孔型的小直径轧辊以其辊径支撑在按特定曲线制作的滑道的滚动面上。
当滑道以V1的速度向前运动，而轧辊中心以V2的速度向前运动。
由于速度差，轧辊辊径与滑道之间便产生相对滚动，同时轧辊的孔型就沿管坯的表面向前滚动。
3个(或4、5个)轧辊被装在轧棍保持架内，并均匀地分布在圆柱形厚壁套筒内，组成圆形孔型。
当3个轧辊同步向前滚动时就实现了对管坯的轧制。
当轧辊运动到后极限位置时，在回转送进机构的帮助下完成管坯的回转与送进。
图1对于LD型多辊冷轧管机，回转和送进动作只在轧机机架处于后极限位置时一次完成为好。
这样可以使变形区的长度不会因两次回转和送进而缩短。
多辊冷轧管机的突出特点是：由于该轧机的工作原理所决定，它有3个(或4、5个)小直径的轧辊参与变形，在轧制过程中孔型表面的速度差与二辊冷轧管机相比相对较小，可降低50%以上(根据轧辊数量的不同)，因此金属变形比较均匀，成品管的尺寸精度很高，表面粗糙度很好，得到了较广泛的应用。
滑道与轧辊轴心间的速度关系是以轧辊的轧制半径(见图2b)沿变形区锥体表面运动时没有滑动为基础。
换句话说，轧辊之轧制半径与变形区锥体表面的接触点是轧制过程中轧辊沿变形区表面滚动时的瞬时速度中心。
为了保正这一必要条件，设置了摇杆系统(见图2a)。
C点与斜支座(即轧机机架)相连，D点与轧辊保持架(即轧辊中心线)相连。
当轧机机架作往复运动时，轧辊中心O点与滑道间的速度关系如下：△OAC∽△OBCL A L1 V1R Z+R J— = — = — = ———L B L2 V2R ZL——机架行程L h——轧辊相对于滑道的滚动距离L b——轧辊相对于变形锥体滚动距离R ZL=L b+L h L b=L———R Z+R JR J R ZL h=L——— L B=L A———R Z+R J R Z+R JR Z+R J R Z+R JL C=L D———L1=L2———R Z R Z图2如图2b所示，轧辊之轧制半径R Z随产品规格的变化而变化,轧辊的辊径则是常数。
轧管机的工作原理简介
轧管机的工作原理简介1. 轧管机的工作原理简介轧管机是一种用于制造金属管材的机械设备。
它通过将金属材料经过多次轧制，使其形成所需的管材形状和尺寸。
在轧制过程中，轧管机主要通过热轧或冷轧两种不同的工艺来完成。
下面将介绍轧管机的工作原理以及它的关键组成部分。
2. 热轧轧管机的工作原理热轧轧管机主要用于加工高温金属坯料，如钢坯。
它的工作原理可以概括为以下几个步骤：步骤一：物料预热将钢坯通过加热炉等设备进行预热。
这么做的目的是提高钢材的可塑性，使其更容易塑性变形。
步骤二：入口端对齐将预热后的钢坯送入轧管机，通过辊道和辊缝的定位，将钢坯的入口端对齐，以确保轧制的准确度和稳定性。
步骤三：辊道轧制在钢坯进入辊道后，它会被传送到辊缝之间。
辊道上的辊子组按照一定规律布置，当钢坯经过时，辊子组作用下的压力使得钢坯逐渐变薄并改变形状。
这一步骤通常需要多个辊子组的连续作用，以实现所需的深度和形状。
步骤四：尺寸定型经过一系列的轧制后，钢坯的形状和尺寸已经接近最终要求。
此时，进一步通过调整和矫正辊缝间距、辊子组的排布等方式，以确保钢坯的精度和尺寸满足要求。
步骤五：产出经过尺寸定型后，经过轧制的钢坯被切割成所需长度，并通过传送带等方式将成品管材输送到下一个制造环节，如焊接或后续的加工工艺。
3. 冷轧轧管机的工作原理与热轧轧管机相比，冷轧轧管机主要用于加工室温下的金属坯料，如冷轧钢板。
其工作原理与热轧轧管机类似，但有一些区别。
冷轧轧管机不需要对金属坯料进行预热，因为它们已经处于室温下。
在入口端对齐之后，钢坯进入辊道，经过一系列的辊子组轧制，使其形成所需形状和尺寸。
不同之处在于，冷轧过程中对钢板施加的压力较小，以避免在金属坯料加工过程中出现塑性变形不良或其他结构性问题。
冷轧轧管机通常需要进行多次轧制，以逐渐达到所需尺寸和形状。
与热轧相比，冷轧后的成品管材表面更加光滑，并且具有更高的尺寸精度。
4. 轧管机的关键组成部分无论是热轧还是冷轧轧管机，它们都由一些关键组成部分构成，以实现其工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国·宁波·中通机械
LD型多辊冷轧管机
1、工作原理和技术性能：LD型冷轧管机，有一个圆形厚壁套筒①安装在机头上，其作用是轧管时构成运动的整体；套筒的内壁装有调整斜铁②，作用是调整孔型的有效尺寸；斜铁上装有滑道③；三个或三个以上的轧辊④安装在轧辊架⑤内，用弹簧使轧辊的辊颈紧贴在滑道上，滑道表面由多段特定的曲折线组成，使变形合理地按轨迹分配在轧制的行程上。
轧管时，主电机经减速系统、曲柄连杆及摇杆系统⑥，分别带动机头套筒和轧辊架作往复运行。
机头和辊架是通过上连杆AB、连板a b相连结。
因此，当摇杆摆动时，轧辊与滑道便产生相对运动。
当轧辊在具有一定斜度的滑道表面滚动时，工作轧辊和圆柱形芯棒⑦之间的间隙就由大到小或由小到大的周期变化。
机头套筒往后极限位置（后死点）运动时，孔型逐渐变大，到达后死点时孔型最大。
管坯⑧通过回转送进机构向轧制方向送进一定长度并同时回转一定角度。
机头套筒往前运行，孔型逐渐变小，管坯被轧制变形为成品。
2、生产中的运行规律是轧辊滑架和机头套筒作反向运动；轧辊对管坯作复合运动，从前极限位置平移到后极限位置，同时
沿滑道表面作滚动；在孔型最大位置时，管坯作回转送进并须在轧辊与管坯触及之前完成，而轧管时的管坯应是静止状态。
附图LD型多辊冷轧机工作原理示意
1、套筒
2、调整斜铁
3、滑道
4、轧辊
5、轧辊架
6、摇杆系统
7、芯棒
中国·宁波·中通机械
LD型多辊冷轧管机设备说明
1、调整轧机的同步性，一次调好（除大修一般不用再调）。
2、按工艺制度选择合理的芯棒、轧辊（注意：轧半成品管材时按成品的的精度要求）。
3、检查机头（重点是滑道的磨损），并清理干净。
4、选用符合工艺要求的管坯，并上料。
5、选摇杆系统调整表和所轧制的成品管规格调整好摇杆系统。
6、调整孔型保持较小的椭圆度，即单调。
7、试轧，并相应调整摇杆系统，使芯棒和管坯处于良好的受力状态。
8、锁紧压下固定螺母。
9、选择合理的送进量，一般轧厚壁、极薄壁钢管时采用小送进量；一般轧制壁厚2～1㎜钢管时选用大送进量；轧制成品管时选用小送进量。
确保成品管的表面质量和尺寸公差精度。
10、芯棒要上紧，引杆要卡紧，不允许前后窜动。
轧制芯棒断裂时务必立即停车，避免撞车事故发生。
11、轧制一周期，周而复始。
