新能源汽车维修工具及检测设备的使用
新能源汽车维修中正确使用仪表设备的技巧
新能源汽车维修中正确使用仪表设备的技巧随着环保意识的增强和能源危机的日益严峻，新能源汽车作为一种清洁、高效的交通工具，正逐渐受到人们的关注和青睐。
然而，新能源汽车的维修与传统燃油车相比存在一定的差异，特别是在使用仪表设备方面。
本文将探讨新能源汽车维修中正确使用仪表设备的技巧。
首先，了解新能源汽车的特点是正确使用仪表设备的基础。
新能源汽车通常采用电动驱动系统，包括电池、电机、控制器等关键组件。
因此，在维修过程中，我们需要了解这些组件的工作原理和特点，以便正确选择和使用仪表设备。
例如，电池的电压和电流是维修中需要重点关注的参数，我们可以使用数字电压表和电流表来测量和监测这些参数，以确保电池的正常工作状态。
其次，根据维修需求选择合适的仪表设备。
新能源汽车维修过程中需要使用的仪表设备种类繁多，包括测量仪表、故障诊断仪、数据记录仪等。
在选择仪表设备时，我们应根据具体的维修需求来确定。
例如，当需要对电池进行容量测试时，我们可以选择专业的电池容量测试仪；当需要对电动驱动系统进行故障诊断时，我们可以选择能够读取相关故障码的故障诊断仪。
正确选择和使用仪表设备可以提高维修效率和准确性。
另外，正确操作仪表设备也是保证维修质量的关键。
在使用仪表设备之前，我们应仔细阅读使用说明书，并按照说明书的要求进行操作。
例如，当使用数字电压表进行测量时，我们应根据被测量的电压范围选择合适的挡位，并保持测量引线的良好接触，以避免测量误差。
此外，我们还应注意仪表设备的校准和维护，定期进行校准和维护可以提高仪表设备的准确性和可靠性。
此外，新能源汽车维修中还需要注意安全问题。
在使用仪表设备时，我们应遵守相关的安全规范和操作流程，确保自身和他人的安全。
例如，在进行高压电池维修时，我们应戴好绝缘手套和眼镜，以防止电击和化学物质的溅射。
同时，我们还应确保仪表设备的安全性能，选择符合国家标准和行业规范的产品，并定期进行检测和维护。
综上所述，新能源汽车维修中正确使用仪表设备是保证维修质量和安全的重要环节。

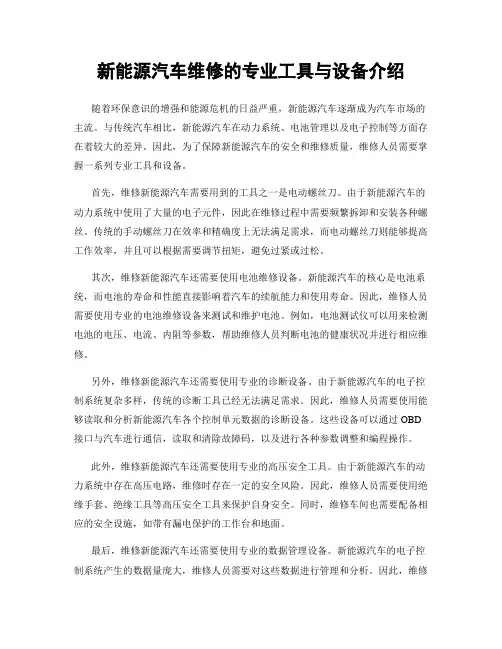

新能源汽车维修的专业工具与设备介绍
新能源汽车维修的专业工具与设备介绍随着环保意识的增强和能源危机的日益严重，新能源汽车逐渐成为汽车市场的主流。
与传统汽车相比，新能源汽车在动力系统、电池管理以及电子控制等方面存在着较大的差异。
因此，为了保障新能源汽车的安全和维修质量，维修人员需要掌握一系列专业工具和设备。
首先，维修新能源汽车需要用到的工具之一是电动螺丝刀。
由于新能源汽车的动力系统中使用了大量的电子元件，因此在维修过程中需要频繁拆卸和安装各种螺丝。
传统的手动螺丝刀在效率和精确度上无法满足需求，而电动螺丝刀则能够提高工作效率，并且可以根据需要调节扭矩，避免过紧或过松。
其次，维修新能源汽车还需要使用电池维修设备。
新能源汽车的核心是电池系统，而电池的寿命和性能直接影响着汽车的续航能力和使用寿命。
因此，维修人员需要使用专业的电池维修设备来测试和维护电池。
例如，电池测试仪可以用来检测电池的电压、电流、内阻等参数，帮助维修人员判断电池的健康状况并进行相应维修。
另外，维修新能源汽车还需要使用专业的诊断设备。
由于新能源汽车的电子控制系统复杂多样，传统的诊断工具已经无法满足需求。
因此，维修人员需要使用能够读取和分析新能源汽车各个控制单元数据的诊断设备。
这些设备可以通过OBD 接口与汽车进行通信，读取和清除故障码，以及进行各种参数调整和编程操作。
此外，维修新能源汽车还需要使用专业的高压安全工具。
由于新能源汽车的动力系统中存在高压电路，维修时存在一定的安全风险。
因此，维修人员需要使用绝缘手套、绝缘工具等高压安全工具来保护自身安全。
同时，维修车间也需要配备相应的安全设施，如带有漏电保护的工作台和地面。
最后，维修新能源汽车还需要使用专业的数据管理设备。
新能源汽车的电子控制系统产生的数据量庞大，维修人员需要对这些数据进行管理和分析。
因此，维修车间需要配备数据管理设备，如数据采集器和数据分析软件，以便维修人员能够更好地了解和解决汽车故障。
综上所述，维修新能源汽车需要使用一系列专业工具和设备。

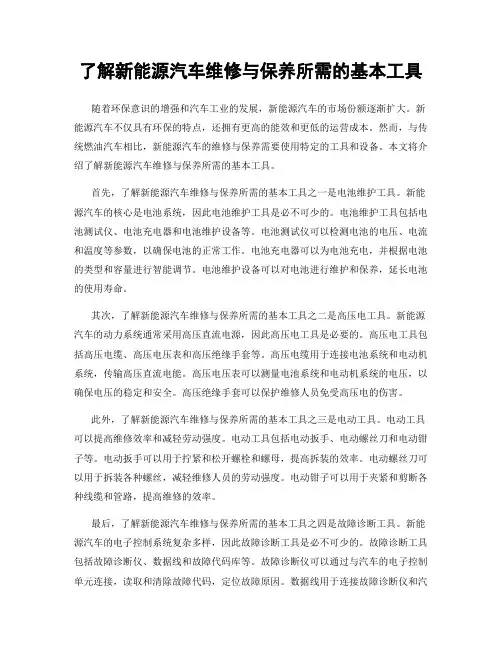

了解新能源汽车维修与保养所需的基本工具
了解新能源汽车维修与保养所需的基本工具随着环保意识的增强和汽车工业的发展，新能源汽车的市场份额逐渐扩大。
新能源汽车不仅具有环保的特点，还拥有更高的能效和更低的运营成本。
然而，与传统燃油汽车相比，新能源汽车的维修与保养需要使用特定的工具和设备。
本文将介绍了解新能源汽车维修与保养所需的基本工具。
首先，了解新能源汽车维修与保养所需的基本工具之一是电池维护工具。
新能源汽车的核心是电池系统，因此电池维护工具是必不可少的。
电池维护工具包括电池测试仪、电池充电器和电池维护设备等。
电池测试仪可以检测电池的电压、电流和温度等参数，以确保电池的正常工作。
电池充电器可以为电池充电，并根据电池的类型和容量进行智能调节。
电池维护设备可以对电池进行维护和保养，延长电池的使用寿命。
其次，了解新能源汽车维修与保养所需的基本工具之二是高压电工具。
新能源汽车的动力系统通常采用高压直流电源，因此高压电工具是必要的。
高压电工具包括高压电缆、高压电压表和高压绝缘手套等。
高压电缆用于连接电池系统和电动机系统，传输高压直流电能。
高压电压表可以测量电池系统和电动机系统的电压，以确保电压的稳定和安全。
高压绝缘手套可以保护维修人员免受高压电的伤害。
此外，了解新能源汽车维修与保养所需的基本工具之三是电动工具。
电动工具可以提高维修效率和减轻劳动强度。
电动工具包括电动扳手、电动螺丝刀和电动钳子等。
电动扳手可以用于拧紧和松开螺栓和螺母，提高拆装的效率。
电动螺丝刀可以用于拆装各种螺丝，减轻维修人员的劳动强度。
电动钳子可以用于夹紧和剪断各种线缆和管路，提高维修的效率。
最后，了解新能源汽车维修与保养所需的基本工具之四是故障诊断工具。
新能源汽车的电子控制系统复杂多样，因此故障诊断工具是必不可少的。
故障诊断工具包括故障诊断仪、数据线和故障代码库等。
故障诊断仪可以通过与汽车的电子控制单元连接，读取和清除故障代码，定位故障原因。
数据线用于连接故障诊断仪和汽车的电子控制单元，传输故障数据和控制命令。

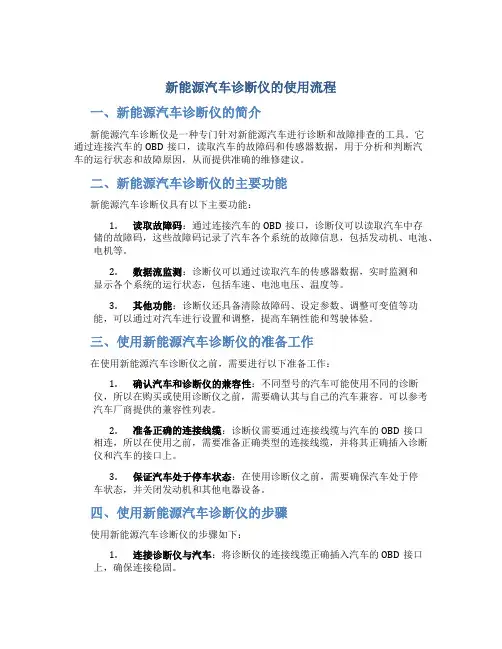

新能源汽车诊断仪的使用流程
新能源汽车诊断仪的使用流程一、新能源汽车诊断仪的简介新能源汽车诊断仪是一种专门针对新能源汽车进行诊断和故障排查的工具。
它通过连接汽车的OBD接口，读取汽车的故障码和传感器数据，用于分析和判断汽车的运行状态和故障原因，从而提供准确的维修建议。
二、新能源汽车诊断仪的主要功能新能源汽车诊断仪具有以下主要功能：1.读取故障码：通过连接汽车的OBD接口，诊断仪可以读取汽车中存储的故障码，这些故障码记录了汽车各个系统的故障信息，包括发动机、电池、电机等。
2.数据流监测：诊断仪可以通过读取汽车的传感器数据，实时监测和显示各个系统的运行状态，包括车速、电池电压、温度等。
3.其他功能：诊断仪还具备清除故障码、设定参数、调整可变值等功能，可以通过对汽车进行设置和调整，提高车辆性能和驾驶体验。
三、使用新能源汽车诊断仪的准备工作在使用新能源汽车诊断仪之前，需要进行以下准备工作：1.确认汽车和诊断仪的兼容性：不同型号的汽车可能使用不同的诊断仪，所以在购买或使用诊断仪之前，需要确认其与自己的汽车兼容。
可以参考汽车厂商提供的兼容性列表。
2.准备正确的连接线缆：诊断仪需要通过连接线缆与汽车的OBD接口相连，所以在使用之前，需要准备正确类型的连接线缆，并将其正确插入诊断仪和汽车的接口上。
3.保证汽车处于停车状态：在使用诊断仪之前，需要确保汽车处于停车状态，并关闭发动机和其他电器设备。
四、使用新能源汽车诊断仪的步骤使用新能源汽车诊断仪的步骤如下：1.连接诊断仪与汽车：将诊断仪的连接线缆正确插入汽车的OBD接口上，确保连接稳固。
2.打开诊断仪：按下诊断仪的开关按钮，将其打开，等待系统初始化。
3.选择车辆型号：根据诊断仪的界面提示，选择适合的车辆型号。
一些诊断仪会自动识别汽车型号，无需手动选择。
4.读取故障码：根据诊断仪的操作指引，选择读取故障码的功能。
诊断仪会自动扫描汽车中存储的故障码，并将其显示在屏幕上。
5.分析故障码：根据诊断仪提供的故障码解读说明，分析故障码所代表的故障原因。
使用新能源汽车维修工具的技巧与方法
使用新能源汽车维修工具的技巧与方法随着环保意识的提高和对传统燃油车污染的担忧，新能源汽车的销量逐年攀升。
与传统燃油车相比，新能源汽车具有更加复杂的动力系统和电子控制单元。
因此，维修新能源汽车需要掌握一些特殊的技巧和方法。
本文将介绍一些使用新能源汽车维修工具的技巧与方法，帮助维修技术人员更好地应对新能源汽车的维修挑战。
首先，了解新能源汽车的动力系统是非常重要的。
新能源汽车的动力系统通常由电动机、电池组和控制单元组成。
与传统燃油车相比，电动机具有更高的效率和更低的噪音。
在维修新能源汽车时，技术人员需要熟悉电动机的工作原理和故障排查方法。
另外，电池组是新能源汽车的核心部件，对于维修技术人员来说，了解电池组的组成结构、充电原理和故障排查方法至关重要。
此外，控制单元是新能源汽车的大脑，它负责监控和控制整个动力系统的运行。
维修技术人员需要掌握控制单元的工作原理和故障诊断方法，以便快速准确地找出故障原因并进行修复。
其次，熟悉新能源汽车维修工具也是必不可少的。
与传统燃油车相比，新能源汽车维修需要使用一些特殊的工具和设备。
例如，电动车辆诊断仪是一种常用的维修工具，它可以通过与车辆的控制单元通信来获取车辆的故障代码和实时数据。
维修技术人员可以根据这些信息来确定故障原因并采取相应的修复措施。
此外，电池测试仪也是一种重要的维修工具，它可以用来测试电池组的容量和性能。
在维修新能源汽车时，技术人员可以使用电池测试仪来判断电池组是否需要更换或维修。
除了这些基本的维修工具外，还有一些专用工具，如电动机拆装工具、电池组拆装工具等，用于维修特定部件或组件。
此外，维修新能源汽车还需要掌握一些特殊的维修方法。
首先，维修技术人员需要遵循相关的安全操作规程，确保自身和车辆的安全。
例如，在维修电池组时，需要注意防止触电和防止电池组短路。
其次，维修技术人员需要具备良好的电气知识和技能，以便进行电路故障排查和修复。
同时，维修技术人员还需要具备一定的电子设备维修技能，以便修复控制单元或其他电子设备的故障。
新能源电动汽车维修检测工具及方法
新能源电动汽车维修检测工具及方法1.钳形电流表钳形电流表又叫电流钳，是利用电流互感器的原理制成的测量电路中电流的仪表，可以在不断开电路的情况下测量线路电流。
钳形电流表使用时应按紧扳手，使钳口张开，将被测导线放入钳口中央，然后松开扳手并使钳口闭合紧密，以使读数准确。
读数后，将钳口张开退出被测导线。
将挡位置于电流最高挡或OFF挡，测量时不可同时钳住两根导线。
注意事项：选择合适的量程挡，不可以用小量程挡测量大电流，如果被测电流较小，可将载流导线多绕几个圈放入钳口进行测量，但是应将读数除以绕线圈数后才是实际的电流值。
测量完毕后要将调解开关放在最大量程挡位置（或关闭位置），以便下次安全使用。
不要在测量过程中切换量程挡。
电路上的电压要低于钳形表额定值，不可用钳形电流表去测量高压电路的电流，否则，容易造成事故或引起触电危险。
2.万用表万用表是电动汽车维护中不可或缺的电器测量仪表，可用于测量或测试AC/DC（交流/直流）电压和电流、电阻、电容、二极管等电量参数，除了可以测量电量外，还可以进行绝缘测试。
FLUKE1587万用表外形及面板功能区。
（1）交流和直流电压、电阻、导通性测量。
为了避免触电、人身伤害或损坏仪表，在测量电阻、导通性、二极管或电容之前，要断开电路电源并将所有高压电容器放电。
（2）交流或直流电流测量。
测量时，如图2-35所示连接仪表，关闭（OFF）被测电路的电源，断开电路，将仪表以串联方式接入，再启动（ON）电源。
为了避免人身伤害或损坏仪表，当开路电势至接地点之间的电压超过1000V时，切勿尝试在电路上测量电流。
当导线插在电流端子的时候，切勿把探头与任何电路并联。
测量时应使用正确的端子、开关位置和量程。
（3）绝缘检测。
绝缘测试只能在不通电的电路上进行。
测量绝缘电阻，按照图2-36所示设定仪表并遵照下列步骤操作：①将测试探头插入“+”和“-”输入端子。
②将旋钮转至INSULATION（绝缘）位置。
当开关调至该位置时，仪表将启动电池负载检查。
任务工单1-1-2 新能源汽车维护检测工具使用
任务工单1-1-2 新能源汽车维护检测工具使用任务工单1-1-2 新能源汽车维护检测工具使用学院：姓名：小组成员：专业：学号：组长姓名：一、任务描述：新能源汽车的高压系统检测需要使用专用工具，例如绝缘测试仪、电流钳和红外测温仪等。
为了读取和清除电控单元的故障码以及读取数据流（例如动力电池单体电压和温度等数据），需要使用专用的新能源车型故障诊断仪。
作为研究新能源汽车方向的学生，你需要学会使用这些专用检测工具和仪器。
二、知识要点：1）故障诊断仪是一种便携式设备，用于快速读取车辆中的故障，并通过液晶显示屏显示故障信息。
2）故障诊断仪除了具有故障码的读取和清除功能外，还可以进行数据流读取、传感器测试等功能。
3）高压用电设备和高压线路的老化或受潮湿环境的影响等因素会导致电气设备和底盘之间的绝缘性能下降，负极引线通过绝缘层和底盘构成回路，从而使底盘带电，危及乘客的人身安全。
4）高性能数字绝缘测试仪是一种先进的绝缘测试仪。
在进行绝缘测试时，仪表利用内部升压电路将电池低压电升压为高压电，测试人员在测试绝缘电阻时，不得直接解除电气设备，同时身体其他部位也不得与被测对象接触。
5）数字电流钳可以在不断电的情况下测量电气线路的电流，专用于检测直流电流。
由于工作部位呈钳状，因此被称为数字电流钳。
6）数字电流钳工作部分主要由一只钳口和穿心式电流传感器组成。
7）示波器可以将看不见的电信号转变为可见的波形，检测人员可以通过观察波形的振幅、频率、相位、波形形状等要素判断电路的状态。
8）高性能数字绝缘测试仪的使用方法如下：首先，将测试仪与被测对象连接；然后，打开测试仪的电源，并按照仪器说明书进行操作；最后，观察测试结果并进行分析。
简述数字电流钳的使用方法：数字电流钳是一种用于测量电流的工具，其使用方法如下：1.打开数字电流钳并将其放置在要测量的电路上。
2.调整数字电流钳的测量范围和精度，确保其能够准确地测量电流值。
3.确保数字电流钳的夹头完全闭合，并且夹头与电路的接触良好。
新能源汽车维修工具及检测设备的使用
新能源汽车维修工具及检测设备的使用引言：新能源汽车作为未来汽车行业的发展趋势，已经被广泛接受和关注。
与传统汽车相比，新能源汽车具有更多的复杂性和技术性。
因此，正确选择和使用维修工具及检测设备对于新能源汽车的维修至关重要。
本文将介绍新能源汽车维修工具及检测设备的使用。
一、维修工具的选择和使用：1.混合动力电池维修工具：混合动力电池是新能源汽车的核心部件，维修时需要使用专用的工具。
选择工具时，应考虑到其安全性、可靠性和适配性。
常用的工具包括：电池维修工具箱、安全电位计、电池管理系统维修工具等。
在使用过程中，要注意按照操作说明正确使用，防止操作错误导致的安全隐患。
2.电动机维修工具：电动机是新能源汽车的驱动部件，维修时需要使用专用的工具。
常用的工具包括：电机控制单元读取工具、电机维修工具箱、电机检测仪等。
在使用过程中，应注意保护绝缘层，避免损坏电机绕组，同时要注意安全操作，防止电流冲击。
3.电控系统维修工具：新能源汽车的电控系统是控制整车各个部分工作的核心。
维修时需要使用专用的工具。
常用的工具包括：故障诊断仪、电控系统读取工具、信号发生器等。
在使用过程中，要按照操作说明正确连接工具，诊断故障时要有系统性的思路，避免误判。
二、检测设备的选择和使用：1.混合动力电池检测设备：混合动力电池是新能源汽车的核心部件，其性能及安全性对整车的运行至关重要。
选择混合动力电池检测设备时，要考虑到其测试精度、安全性、测试项目的完整性等。
常用的设备包括：电池内阻测试仪、电池容量测试仪、电池充放电测试仪等。
使用时，要按照操作说明正确连接电池，避免操作不当引起电池内部短路。
2.充电桩检测设备：充电桩是新能源汽车充电的设备，选择充电桩检测设备时，要考虑到其功率、精度、安全性等因素。
常用的设备包括：充电桩功率分析仪、电压、电流检测仪、绝缘电阻检测仪等。
使用时要保证设备与充电桩的连接正确，测试时要注意安全，防止触电事故发生。
3.故障诊断设备：新能源汽车的电控系统复杂，故障诊断需要使用专用的设备。
