洗涤塔设备教育训练(制程排气系统)
洗涤塔系统操作说明
(2)酸排洗涤系统关闭
关闭系统时确认系统可以关闭并各生产系统允许停机： 1 关系统风机。 2 关闭循环泵浦。 3 关闭加药机。 4 关闭电源。 关 闭 风 机 关 闭 水 泵 关 闭 加 药 机 关 闭 电 源
洗涤塔设备教育训练 (製程排氣系統)
教育訓練內容
目录 I、 设计依据 一、法规依据 二、洗涤塔设备设计依据 Ⅱ 、酸碱排气系统说明 一、具体流程 二、部件说明 三、设备系统图 III、设备日常巡检 二、系统操作手册 三、设备保养手册 四、操作安全规章
I、 设计依据
2· 循环水的注入：
关闭废水排放的出口阀，开启快速补水阀在循环水槽内再度注入清 水直到设置的液位为止。会自动关闭补水阀。
3· 将循环泵浦打至自动开启运行，检查循环泵浦阀门入水阀 及出口阀是否开启.由视窗以目视检查液体分布系统的喷嘴是 否运作正常，如果目视无法看出，从循环管路上的压力计亦 可显示出液体分布状况不寻常的低循环压若在 (<< 0.6 kg/cm2)，问题可能出现在泵浦释放阀未开或喷嘴不能运作。 若有不寻常之高循环压在(>>1.8kg/cm2)，问题可能出在喷 嘴或管路阻塞，（喷嘴应于运转前清理干净）。 4· 该系统处理废气为酸性气体，将加药机打至自动加入氢氧 化钠，并设定pH控制器Lo点在”8”， HI点在”10”，使 循环洗涤水之pH值维持在8-10之间。 5、开启1台风机。 6· 适时补充加药桶的药液。
部件说明
1.7 电子液位计01探测洗涤塔内部循环水 之深度。 1.8 电子液位计02探测药液槽内部液体之 深度。可反应药液量的多少。 1.9排水阀通过电导率控制排废水到废水 收集桶。 2.0废气设备控制盘：对以上设备进行控 制。为方便废气操作人员对设备进行全面 掌控及操作，将废气系统的操作控制集中 一电箱。
酸排气洗涤塔原理是：利用酸性废气能溶于水的特性，用水来作吸收介质并加 入NAOH药液来中和酸性废气的处理设备。使废气排放达到环保标准。 药液槽（NAOH）→1台加药机（PH控制加药） 补（自来）水 大气 烟囱
机台酸性废气→集气风管→洗涤塔(水洗中和反应)→风机(一用一备)
成2台水泵(一用一备) 排水阀(定期排水) 废水处理
一、法规依据(最主要）
1 〈中华人民共和国环境保护法〉 2 〈大气污染物综合排放标准〉 重点：A 排放浓度及速率达标。 B 烟囱排口高度高于25米，及高于所在建筑 物5米。 C 新建工厂执行新建二级排放标准 D 旧厂改造执行改扩建一级排放标准 3 〈通风与空调工程质量验收规范〉
洗涤塔系统操作说明
(1)酸排洗涤系统操作流程： 塔内水位，阀门状态，电源电压，静压设定 换水的动作 塔内水位600mmH 酸排开1台水泵，1台水泵备用。 酸排PH H：10，L：8 碱排PH H：6，L：4 PLC上设定SP值，风机开自动运行。
洗涤塔启动前的检查工作
洗涤塔内部的清洗
补水至设定高度
开启水泵，检查喷水情况
系统启动后的检查项目
1· 检查循环泵浦及马达是否有杂声或异常震动 2· 循环泵浦启动后,此时液面会稍微下降,此系由于液体存留在填充材 及管路内的正常现象. 3· 检查风机运转是否正常. 4· 检查加药机运转是否正常. 5· 检查pH 控制器是否正常. 6· 检查化学药品储槽液位是否足够.(若不足请加药液至适当液位) 7· 冬季长期停止运转时, 需将洗涤塔内部及循环管路水分排空, 以免结冰产生管路破裂.
系统关闭
关闭系统时确认系统可以关闭各生产系统允许停机： 1 关系统风机至停止， 2 循环泵浦随至关闭打至停止。 3 关闭化学药剂供应泵浦至停止。 4 关闭电源 以上步骤确保填充材保持潮湿状态，能尽量避免废气中的固体粒子阻塞填充 材。
注意：在任何情况下，若循环洗涤液未开启，废气都不应流 经洗涤系统。
I、 设计依据
二、洗涤塔设备设计参数 1 、处理物性质：A 化学性质：水溶性，水 中与其它药剂的化学反应。采用水洗涤塔。 B 排气总风量： 含污染物的空气（废气） 风量。 C 污染物的排气浓度或排放速率。 D 处理目标：业主要求的处理效率，必须是 排放标准限值以下。
一、具体流程
一 . 具体流程
在自动状态下关闭风机侧水泵加药机自动关闭。
注意：在任何情况下，若循环洗涤液未开启，废气都不应流经洗涤系统直接排出
JINGJIANG KAFOS REFRIGERATION EQUIPMENT CO.,LTD.
二、部件说明
1、排气设备组成部件说明：
1.1 洗涤塔是用水来气吸收及化学反应中和废气的主设备。当洗涤 塔压差过大时为即填充料需要清洗，洗涤塔系统必需停机保养。 1.2 风机配置在洗涤塔后端。起到（经风管）抽取生产车间废气进 洗涤塔处理并送到烟囱排放之气体流动动力作用。是该系统的关键设备。 风机运行即系统（抽风）运行，风机停止即系统停止。 1.3 水泵（通过水管）输送循环水给喷嘴产生良好喷雾，使填料湿 润充满水雾。水泵配置两台（一用一备），当两台水泵同都故障时也需 要停机维修。 1.4 加药机受PH控制器的控制定量加药进循环水使其呈酸性或碱性。 如排NH3气体化学反应式：2NH3+H2SO4=(NH4)2SO4 硫酸铵 生成物(NH4)2SO4稳定且容于水。达到去除NH3之效果。 1.5 药液槽用作储存酸性或碱性药液。 1.6 烟囱将气体排放高空，并可在烟囱上检测排气状况。
Ⅱ、设备操作
一、废气系统日常巡检事项 洗涤系统日常操作事项
二· 设备操作注意事项及保养 1、设备操作注意事项 洗涤系统操作手册
启动前准备 !! 启动洗涤塔前请详细阅读操作步骤 !!
1· 洗涤循环水的更换：
开启快速补水阀，将洗涤塔装入3/4满清水，然后关闭快速补水 阀，开启废水排放的出口阀释放洗涤塔中之清水，这个动作可将 留在循环水槽的杂物清除干净。重复3-4次以上操作直至洗涤塔 内清洁。
洗涤塔操作说明
洗涤塔操作说明摘要：本文档旨在为用户提供关于洗涤塔的详细操作说明，包括塔的基本结构、操作流程以及常见问题解决方法等。
通过阅读本文档，用户将能够熟悉洗涤塔的操作步骤，正确使用洗涤塔，并能够解决一些常见的问题。
一、简介洗涤塔是一种常用于工业制造过程中的设备，主要用于去除废气中的污染物。
它是通过物理或化学方法将废气中的有害物质吸附或溶解，从而达到净化废气的目的。
本文档将介绍洗涤塔的基本结构和操作步骤，以帮助用户正确操作洗涤塔。
二、洗涤塔的基本结构1. 塔体：洗涤塔的主体部分，通常由不锈钢或玻璃钢等材料制成，具有较高的耐腐蚀性和耐高温性。
2. 塔底：连接到塔体底部的部分，用于收集和排放处理后的废液，同时也方便对塔进行清理和维护。
3. 塔板：塔内的水平分隔层，用于增加洗涤效果，通常采用金属或陶瓷材料制成。
4. 喷淋系统：用于向塔内喷洒洗涤液的系统，可以通过调节喷淋量和喷淋位置来控制洗涤效果。
5. 出口管道：用于排放处理后的废气的管道，需要与其他处理设备或烟囱相连接。
三、洗涤塔的操作流程1. 准备工作：确保洗涤塔和相关设备处于正常工作状态，检查喷淋系统和管道是否完好无损。
2. 打开进气阀门：根据实际情况，适当调节进气阀门的开启程度，以控制废气的进入速度。
3. 调节喷淋系统：根据废气的种类和浓度，调整喷淋系统的喷淋量和喷淋位置，确保充分接触和混合。
4. 监控操作：定期检查洗涤塔的运行情况，包括监测进气温度、压力和流量等参数，同时注意废气的处理效果。
5. 定期维护：定期清洗塔板和喷淋系统，以保证洗涤效果。
注意维护人员的安全，避免化学品溅入眼睛或皮肤。
四、常见问题及解决方法1. 塔内积液过高：可能是喷淋系统出现问题，需要检修并调整喷淋量；同时检查排放管道是否堵塞。
2. 洗涤效果不佳：可能是喷淋位置不正确，需要调整喷淋头的位置；或者洗涤液的浓度不够，需要增加洗涤剂的使用量。
3. 废气逸出：检查塔体是否密封良好，可以通过检查连接处的密封圈或密封胶条是否老化或损坏来解决问题。
洗涤塔,风机设备介绍
2.洗涤塔附件-水泵，补排水电磁阀旋
钮
旋钮左边，LOC启动，旋钮中间表示关闭，旋钮右边表示自动状态（图控控制）
2.洗涤塔附件-SCR盘背面
循环水泵电源， 维修时需断电， 维修后切机复原
各信号端子排，信 号断线时检查其保 险丝是否完好
2.洗涤塔附件-加药泵
洗涤塔加药泵 型号：VAMD07063/VAMD12042 厂牌： 普罗名特 作用：输送化学品至洗涤塔 常见故障： 1.加药超时 a.泵进口有空气泵动作时未吸到药液，排气，使进口管路为满管得药液，不要有空气。 b.隔膜损坏导致动作时没有产生吸力，更换隔膜。 c.泵进出口单向阀结晶卡死，清理冲洗进出口单向阀 d.加药泵冲程比较小，调大 2.泵未启动，药液自流至洗涤塔，PH异常 a.施工时未按照标准安装背压阀，导致虹吸（泵出口高于洗涤塔加药口）
2.洗涤塔附件-循环水流量计
循环水流量计 型号：AXF14G 厂牌：Yokogawa 作用：循环水流量计与循环水流量感测器配合使用，显示洗涤塔循环水流量。 正常值： AT﹥60M3/h AK﹥54M3/h EPIG﹥32M3/h BAC﹥32M3/h 异常处理 1.检查循环各阀件开关状态是否OK 2.当流量低于上述正常值时先确定水泵是否正常运转，再检查循环泵出口压力，若出口压力变 大说明管路堵塞，流量减小，此时需要切换水泵检查出口型过滤器。 3.若循环泵出口压力正常，流量减小，则需要检查水箱液位是否足够，保证水泵可以吸到水， 若液位正常则检查循环泵进口过滤器或者泵头是否有堵塞（此工作需要水泵断电，把水泵拆开 检查） 4.若循环水泵在停止状态下，循环水流量在0.1~2之间判定为正常，若数值在10~30之间跳动， 则检查仪表设定，其中有一项是空管警报，此项关闭后就不会乱跳。 5.检查循环管路出口逆止阀是否完全关闭，若没有完全关闭时在水泵停止状态，循环管路中的 水导流导致循环水流量有数值显示。
洗涤塔排气系统教育训练资料
机台酸性废气→集气风管→洗涤塔(水洗中和反应)→风机(一用一备)
成2台水泵(一用一备) 排水阀(定期排水) 废水处理
洗涤塔系统操作说明
(1)酸排洗涤系统操作流程：
洗涤塔启动前的检查工作
塔内水位，阀门状态，电源电压，静压设定 换水的动作 塔内水位600mmH 酸排开1台水泵，1台水泵备用。
洗涤塔内部的清洗
补水至设定高度
开启水泵，检查喷水情况
开启加药机至自动
酸排PH H：10，L：8 碱排PH H：6，L：4 PLC上设定SP值，风机开自动运行。
6. 检查叶轮及外壳结构是否正常. 7 润滑油的量是否合适。 8 马达有无异常噪声。
三、润滑油的添加
1 加油时不要超过油视镜中心红点位置。可以加的油为10#-40#的润滑 油。加油从上盖加入，放油时从下端油阀放流。 2 换油时将原油排空，并用新油冲新油封几次。 注： 不可将两种不同型号之油混合加在一起。不可将水加入油封内。会造 成轴承生锈。 3 加油时间： 3 个月加一次，一年换一次。
Ⅱ、设备操作
一、废气系统日常巡检事项 洗涤系统日常操作事项
二· 设备操作注意事项及保养 1、设备操作注意事项 洗涤系统操作手册
启动前准备 !! 启动洗涤塔前请详细阅读操作步骤 !!
1· 洗涤循环水的更换：
开启快速补水阀，将洗涤塔装入3/4满清水，然后关闭快速补水 阀，开启废水排放的出口阀释放洗涤塔中之清水，这个动作可将 留在循环水槽的杂物清除干净。重复3-4次以上操作直至洗涤塔 内清洁。

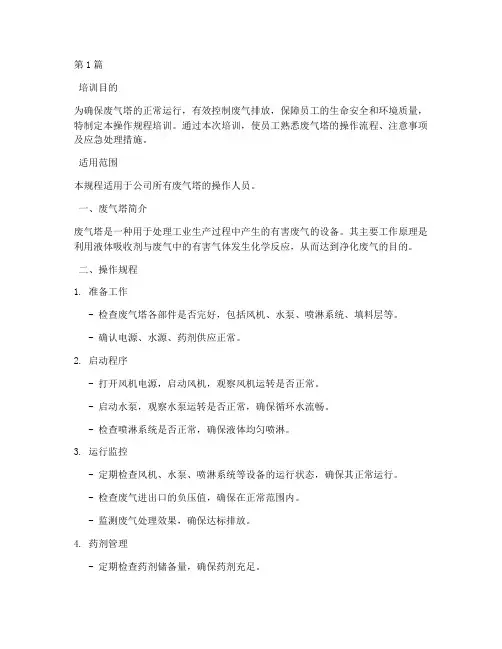

废气塔操作规程培训(3篇)
第1篇培训目的为确保废气塔的正常运行，有效控制废气排放，保障员工的生命安全和环境质量，特制定本操作规程培训。
通过本次培训，使员工熟悉废气塔的操作流程、注意事项及应急处理措施。
适用范围本规程适用于公司所有废气塔的操作人员。
一、废气塔简介废气塔是一种用于处理工业生产过程中产生的有害废气的设备。
其主要工作原理是利用液体吸收剂与废气中的有害气体发生化学反应，从而达到净化废气的目的。
二、操作规程1. 准备工作- 检查废气塔各部件是否完好，包括风机、水泵、喷淋系统、填料层等。
- 确认电源、水源、药剂供应正常。
2. 启动程序- 打开风机电源，启动风机，观察风机运转是否正常。
- 启动水泵，观察水泵运转是否正常，确保循环水流畅。
- 检查喷淋系统是否正常，确保液体均匀喷淋。
3. 运行监控- 定期检查风机、水泵、喷淋系统等设备的运行状态，确保其正常运行。
- 检查废气进出口的负压值，确保在正常范围内。
- 监测废气处理效果，确保达标排放。
4. 药剂管理- 定期检查药剂储备量，确保药剂充足。
- 根据废气成分和浓度，合理配置药剂浓度。
- 定期更换药剂，防止药剂失效。
5. 维护保养- 定期清理填料层，保持其畅通。
- 定期检查风机、水泵、喷淋系统等设备的磨损情况，及时更换磨损部件。
- 定期检查塔体、管道等部件，防止泄漏。
三、注意事项1. 操作人员必须熟悉废气塔的操作规程，确保操作正确。
2. 操作过程中，严禁操作人员进入废气塔内部。
3. 操作人员应穿戴好个人防护用品，如防护眼镜、手套等。
4. 废气塔运行过程中，严禁随意调整设备参数。
5. 发现设备故障或异常情况，应立即停止运行，并报告相关部门。
四、应急处理1. 发生火灾时，立即切断电源，使用灭火器进行灭火。
2. 发生泄漏时，立即关闭泄漏点，隔离泄漏区域，并通知相关部门进行处理。
3. 发生中毒事故时，立即将中毒人员移至通风处，并采取急救措施。
五、培训总结通过本次培训，使员工掌握了废气塔的操作规程、注意事项及应急处理措施。

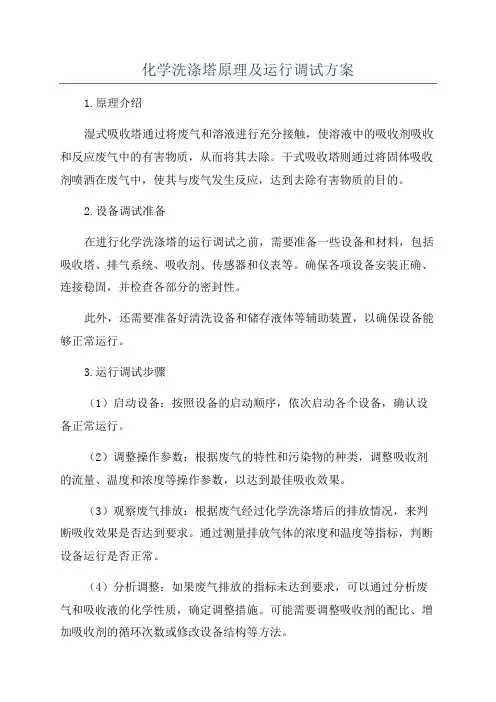

化学洗涤塔原理及运行调试方案
化学洗涤塔原理及运行调试方案1.原理介绍湿式吸收塔通过将废气和溶液进行充分接触，使溶液中的吸收剂吸收和反应废气中的有害物质，从而将其去除。
干式吸收塔则通过将固体吸收剂喷洒在废气中，使其与废气发生反应，达到去除有害物质的目的。
2.设备调试准备在进行化学洗涤塔的运行调试之前，需要准备一些设备和材料，包括吸收塔、排气系统、吸收剂、传感器和仪表等。
确保各项设备安装正确、连接稳固，并检查各部分的密封性。
此外，还需要准备好清洗设备和储存液体等辅助装置，以确保设备能够正常运行。
3.运行调试步骤（1）启动设备：按照设备的启动顺序，依次启动各个设备，确认设备正常运行。
（2）调整操作参数：根据废气的特性和污染物的种类，调整吸收剂的流量、温度和浓度等操作参数，以达到最佳吸收效果。
（3）观察废气排放：根据废气经过化学洗涤塔后的排放情况，来判断吸收效果是否达到要求。
通过测量排放气体的浓度和温度等指标，判断设备运行是否正常。
（4）分析调整：如果废气排放的指标未达到要求，可以通过分析废气和吸收液的化学性质，确定调整措施。
可能需要调整吸收剂的配比、增加吸收剂的循环次数或修改设备结构等方法。
（5）监控和保养：对化学洗涤塔的运行状态进行监控，并对设备进行定期的保养和维修，以确保设备的正常运行。
4.运行调试注意事项在进行化学洗涤塔的运行调试时，需要注意以下几点：（1）安全问题：化学洗涤塔涉及化学反应和有害物质吸收，操作人员需要注意安全防护措施，避免吸入有害气体或溶液，注意防护装备的使用。
（2）环保问题：化学洗涤塔涉及有害物质的处理和废气的排放，需要遵守相关的环保法规和规定，确保废气的处理达到环保排放标准。
（3）设备维护：化学洗涤塔需要定期进行设备维护，包括清洗、更换吸收剂和传感器等操作，以保证设备的正常运行。
（4）设备调试时间：化学洗涤塔的运行调试时间可能较长，需要根据不同的环境和污染物类型进行具体调整和判断。
总结：化学洗涤塔通过溶液吸收和化学反应的方式从废气中去除有害物质，其运行调试需要根据污染物种类和废气特性进行调整和判断，确保设备正常运行。
MAU-DCC及Exhaust系统保养教育训练
2008.10.16 FAC-HVAC
2012-2-22
IVO Confidential
1
MAU-DCC系统
系统流程图
RETURN AIR SHAFT MAU
FFU FFU FFU FFU FFU FFU FFU FFU
AIR PLENUM 供風氣室
RETURN AIR SHAFT
C
FFU FFU FFU FFU FFU FFU FFU
C
C
供風氣室
C
cal Filter
Clean Room RETURN AIR SHAFT
EQ.
Others
RAISED FLOOR
回風道
2012-2-22
IVO Confidential
6.1A SOX系統
1A hook up 排氣
一次風機1#
SOX匯集主管路
1AVOC 1#
一次風機2#
chemical room排氣
7.1B SOX 系统 1B VOC 1# 一次風機1#
1B hook up 排氣
二次風機1#
煙囪
SOX匯集主管路
chemical room排氣
一次風機2#
1B VOC 2#
1 2 3 4
判断拆除盖板
拆除损坏轴承
安装新品轴承
设备对心
2012-2-22
IVO Confidential
9
Exhaust系统流程图 系统流程图
2.洗涤塔设备及集尘器保养 a.洗涤塔主要是循环水泵清洁,填料清洁. 目前洗涤塔清洁属于委外保养项目,清洁步骤如下:
(1)、洗涤塔停机 (2)、将其内部废水放出至废水系统 (3)、将内部填料和除雾器清理出来用盐酸洗干净晾干 (4)、反复用清水冲洗洗涤塔内部/拆除循环泵蒲滤网并清洗/拆除流量计并清洗/管路疏通 /洒水喷头清洗等 (5)、将填料和除雾器装入洗涤塔内/泵蒲滤网安装/流量计安装/喷头安装等 (6)、洗涤塔各附件安装后检查 (7)、开机观察调试
酸碱排气系统培训文件(上海盛剑)
应用
• 碱性 酸性废气
• 酸性，有毒废气
Network Optimization Expert Team
二、洗涤塔组件说明
洗涤塔主体
每套洗涤塔主体都按要求设计并根据项目要求制 造。空间经过完善的处理以保证有足够的维护空 间。 主体选择具有机械强度并耐腐蚀的材料作为处理 媒介，结构材料可从以下选择： 乙烯基酯类玻璃钢（FRP） 阻燃玻璃钢（FRP-FR） 聚丙烯（PP） 阻燃聚丙烯（PP-FR） 内衬聚丙烯玻璃钢（FRP/PP） 内衬PVDF玻璃钢（FRP/PVDF） 内衬ECTFE玻璃钢（FRP/ECTFE）
“Tri-pack填料
洗涤塔采用3-1/2”填料，有以下优点： 更小的除雾器 更小的体积 降低维修费用 更低的压降 降低能量消耗 更小的循环泵浦 增加容量
蓄水槽
洗涤塔设计了一个与主体紧密结合的蓄水槽。为循环 水提供水池并维持适当容量。
Network Optimization Expert Team
Network Optimization Expert Team
空气污染控制全面解决方案
空气污染控制全面解决方案
新一代超高分辨率液晶面板(G108)项目
南京中电熊猫平板显示科技有限公司
酸碱废气处理装置
培训文件（系统介绍）
上海盛剑环境系统科技有限公司
Shanghai ShengJian environment system technology Co., LTD
2014年08月09日
Network Optimization Expert Team
Network Optimization Expert Team
洗涤塔除烟除尘环保设备安全操作规定
洗涤塔除烟除尘环保设备安全操作规定1. 前言为了确保洗涤塔除烟除尘环保设备的正常运行，保障人身安全和设备完整性，特制定本规定，规范洗涤塔的操作流程和安全注意事项。
在日常操作过程中，所有人员都必须遵守本规定。
2. 安全基本要求2.1 操作人员必须熟悉洗涤塔的功能、工作原理和操作方法，必须接受专业培训并取得合格证明。
2.2 操作前必须检查洗涤塔的各项设备是否完整、灵活可动，电器设备是否正常，管线是否通畅。
2.3 操作人员必须佩戴防护用品，包括安全鞋、安全帽、防护手套、口罩、护目镜等，以确保人身安全。
2.4 在操作过程中，不得翻动操作面板、使用损坏的工具、强行拆卸设备。
2.5 如果发现设备故障，应停机检修或联系专业工程师进行维修。
3. 运行操作流程3.1 操作前，必须确保洗涤塔的前置过滤设备正常工作，否则应终止操作，及时清洗过滤器。
3.2 打开进风阀门，启动差压控制器，调整风量和水量，确保洗涤塔处于正常工作状态。
3.3 在操作时，必须注意洗涤塔的压力、温度和液位变化，及时调整以维持设备的稳定运行。
3.4 操作结束时，必须按照操作流程，逐步关闭设备，防止设备长时间停机造成损坏，关闭所有电源和阀门。
4. 环保、节能要求4.1 洗涤塔应定期进行维护保养，及时更换滤网等易损件，以确保洗涤效果。
4.2 在运行过程中，应避免过度开启进风阀门，尽量减少水和电的消耗。
4.3 在使用洗涤剂时，应选择绿色环保型产品，减少对环境的影响。
4.4 对于洗涤后的废水和废气，应进行有效的处理和排放，达到国家环保标准。
5. 事故处理5.1 在洗涤塔操作过程中，如果发生漏水、传送带跑偏、设备故障等情况，应立即停机，采取相应措施排除故障，切忌让设备长时间停机。
5.2 在操作过程中，如果出现火灾、爆炸等严重事故，立即拨打119报警电话，采取安全措施疏散人员。
6. 总结以上为洗涤塔除烟除尘环保设备的操作规定，要求所有操作人员务必遵守操作流程和安全注意事项，确保设备正常运行，人身安全，环境保护。
废气洗涤塔注意事项
废气洗涤塔注意事项
废气洗涤塔是用来净化废气的设备。
在使用废气洗涤塔时需要注意以下几点：
1. 设备安全：废气洗涤塔中通常含有一些化学药剂，操作人员应佩戴必要的防护装备，避免接触到有害物质。
同时，要定期检查设备的稳定性和安全性，确保没有漏液或泄露的情况。
2. 操作规范：在操作废气洗涤塔时，要按照操作手册或指导书的要求进行操作，遵循正确的操作步骤，不得随意更改设备参数。
同时，要掌握设备的工作原理和运行规律，确保设备正常运行。
3. 选用适当的洗涤剂：洗涤剂的选择应根据废气成分和洗涤效果要求进行科学合理的选取，同时要掌握洗涤剂的用量和使用方法，避免过量使用或者使用不当导致废气洗涤效果不佳或者对环境造成污染。
4. 定期清洗和维护：废气洗涤塔在长期使用过程中容易积累污垢，定期清洗和维护是必要的。
清洗时要注意使用合适的清洗剂和方法，避免对设备造成损坏。
同时，要定期检查设备的运行状况，及时发现并处理设备故障，确保设备的正常运行。
5. 监测和记录：在废气洗涤塔的运行过程中，要定期对洗涤效果进行监测和记录，以便了解废气排放情况和设备运行状况。
根据监测结果，可以及时调整操作参数和洗涤剂用量，以提高洗涤效果。
总之，正确使用和维护废气洗涤塔，符合相关的安全操作规范和要求，可以有效净化废气，保护环境。
课件：废气处理Scrubber设备教育报告
压降：<=500Pa 压降：<=500Pa 静压：5000Pa
按MODE 6次回显示状态
压力控制器-04
MODE 按1次 H1 调整 ,PH H值设定值 调整(H1 旋扭调整)
MODE 按1次
L1 调整 ,PH H值设定 值调整(H1 旋扭)
一般PH正常值为6.5~8.5 范围 H1 设置为8.5 L1 设置为6.5 备注: 当<6.5 或 >8.5 时PLC 控制是否排水 或者 是否换药水
0.5KPa 以上未活性碳材料有堵塞现况,需要处理
2.5kg/cm2 以上管道堵塞,喷淋头堵塞
喷淋状态确认
通过液位控制自动工作进行,向上喷淋头供水, 1台备用,采用单向阀门控制 (电源控制 3P 380V 5.5kw/H)
最大分布喷淋,使废气有效融入水中.
更换周期 1回/ 1.5年 作用: 分布水,分洒水,使气体有效融入水中
一般调整23.5HZ 50Hz满载时为
10800CMH (风机马达2636RPM,3P 380V 功率 18.5KW)
5. 废气特别需要注意事项
NO. 1
2
3 4 5 6 其他
部位名称
使用位置
清洗&保养& 更换事项
活性碳
1.活性碳 吸附塔
更换 : 1回/1年~2年 型号: ??? (12/16 厂家邮件发送) 名称: ??? (12/16 厂家邮件发送) 方法: 下面拆卸,上面放入
5. 马达电源开关
3. 关风机 6. 总电源
7. 手动机械 关进出水阀门
4. 废气设备Scrubber 设备 操作流程:
电导度控制器调整-03
1. MODE+ SET 同时按1次
