中南大学钢结构设计21米梯形屋架设计
钢结构课程设计21m跨径简支梯形钢屋架设计
钢结构课程设计一、设计资料说明：21m 跨径简支梯形钢屋架设计厂房跨径为 21m，长度为 108m，柱距为 12m，简支于钢筋混凝土柱上，屋面材料为长 尺压型钢板，屋面坡度为 i=1/10 采用热轧 H 型钢，雪载荷为 s0 0.25kN / mm 2 。
钢材采用 Q235B,焊条采用 E43 型 二、屋架形式及几何尺寸平面图：三、支撑布置：四、荷载计算 1、永久载荷计算： 压型钢板0.15 10 10 0.1 5 1kN m2檩条0.238 kN m2屋架支撑自重12 1.1 21 35.1 kg m2 0.351 kN m2、活动载荷计算雪载0.25 10 10 0.2 5 1kN m2总载荷：Q 0.151 0.238 0.3511.2 0.2511.412 2.1 31.2kN m2五、杆件内力计算及组合：通过用有限元软件 PATRAN 计算后列出了单元的受力大小，利用的是 Rod 单元，计算 结果如下表所示：位置 上弦杆下弦杆 斜杆竖杆杆件编号B C D E F L M N O PH I K A G J内力计算表轴线长度(mm)2110 2111 2110 2111 2110 1950 2100 2100 2910 30133327 3327 3662 1950 2370 2790荷载内力（KN）0 -185 -185 -235 -235 114 222 228 -163 101-60 200 12.8 -13 -26 -26六、杆件截面选择及验算： 1、上弦杆截面选择： 上弦杆采用相同截面，以最大的压力设计；N max 235 KN在屋架平面内的计算长度为 lox 2.11m ，在平面外的计算长度为 loy 4.22m 。
面积和特性（长支水平角钢组成 T 型截面节点板根据最大应力选用板厚 8mm）：（上述选用两个不等支角钢 2L10080 6mm ，长支水平。
钢结构设计原理课程设计21米梯形钢结构屋架设计
钢结构课程设计——21m跨钢屋架设计计算书1 设计资料某厂房总长度90m，跨度L=21m，屋盖体系为无檩体系，纵向柱距6m。
1.结构形式:钢筋混凝土柱，梯形钢屋架。
柱的混凝土强度等级为C30，屋面坡度i=L/10；L为屋架跨度。
地区计算温度高于-200C，无侵蚀性介质，不考虑地震设防，屋架下弦标高为18m；厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。
2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。
屋架采用的钢材、焊条为：用Q345钢，焊条为E50型。
3.屋盖结构及荷载无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q 为屋架及支撑自重，以kN/m2为单位；②屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的基本雪压标准值为S0=0.35kN/m2，施工活荷载与雪荷载不同时考虑，而是取两者的较大值；积灰荷载0.6kN/m2。
③屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层0.4kN/m2水泥砂浆找平层0.4kN/m2保温层0.7kN/m2一毡二油隔气层0.05kN/m2水泥砂浆找平层0.3kN/m2预应力混凝土屋面板 1.45kN/m22 结构形式与布置屋架形式及几何尺寸如图7.30所示。
屋架支撑布置如图7.31所示。
图7.30 屋架形式及几何尺寸3荷载计算屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大于雪荷载，故取屋面活荷载计算。
屋架沿水平投影面积分布的自重（包括支撑）按经验公式计算，跨度单位为m。
荷载永久荷载：预应力混凝土屋面板 958.135.145.1=⨯2/m kN 屋架及支撑自重 474.035.1)21011.012.0(=⨯⨯+2/m kN 三毡四油（上铺绿豆砂）防水层 54.035.14.0=⨯2/m kN 水泥砂浆找平层 54.035.14.0=⨯2/m kN 保温层 945.035.17.0=⨯2/m kN 一毡二油隔汽层 068.035.105.0=⨯2/m kN 水泥砂浆找平层 405.035.13.0=⨯2/m kN总计 4.9292/m kN可变荷载：屋面活荷载 98.04.17.0=⨯2/m kN 积灰荷载 0.6 1.40.84⨯=2/m kN总计 1.822/m kN设计屋架时，应考虑以下3种荷载组合： (1) 全跨永久荷载+全跨可变荷载 全跨节点永久荷载及可变荷载：(4.929 1.82) 1.5660.74F =+⨯⨯=kN （2）全跨永久荷载+半跨可变荷载全跨节点永久荷载：1 4.929 1.5644.36F =⨯⨯=kN 半跨节点可变荷载：2 1.82 1.5616.38F =⨯⨯=kN（3）全跨屋架包括支撑+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重：30.474 1.56 4.266F =⨯⨯=kN半跨节点屋面板自重及活荷载：4(1.95750.98) 1.5626.44F =+⨯⨯=kN （1） 、（2）为使用阶段荷载情况，（3）为施工阶段荷载情况。

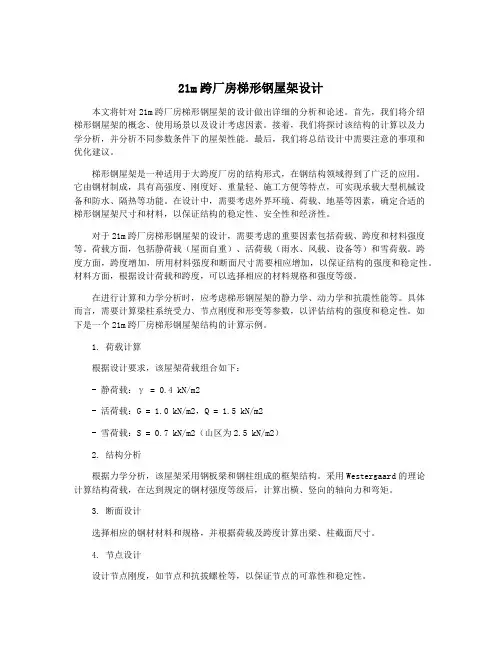

21m跨厂房梯形钢屋架设计
21m跨厂房梯形钢屋架设计本文将针对21m跨厂房梯形钢屋架的设计做出详细的分析和论述。
首先，我们将介绍梯形钢屋架的概念、使用场景以及设计考虑因素。
接着，我们将探讨该结构的计算以及力学分析，并分析不同参数条件下的屋架性能。
最后，我们将总结设计中需要注意的事项和优化建议。
梯形钢屋架是一种适用于大跨度厂房的结构形式，在钢结构领域得到了广泛的应用。
它由钢材制成，具有高强度、刚度好、重量轻、施工方便等特点，可实现承载大型机械设备和防水、隔热等功能。
在设计中，需要考虑外界环境、荷载、地基等因素，确定合适的梯形钢屋架尺寸和材料，以保证结构的稳定性、安全性和经济性。
对于21m跨厂房梯形钢屋架的设计，需要考虑的重要因素包括荷载、跨度和材料强度等。
荷载方面，包括静荷载（屋面自重）、活荷载（雨水、风载、设备等）和雪荷载。
跨度方面，跨度增加，所用材料强度和断面尺寸需要相应增加，以保证结构的强度和稳定性。
材料方面，根据设计荷载和跨度，可以选择相应的材料规格和强度等级。
在进行计算和力学分析时，应考虑梯形钢屋架的静力学、动力学和抗震性能等。
具体而言，需要计算梁柱系统受力、节点刚度和形变等参数，以评估结构的强度和稳定性。
如下是一个21m跨厂房梯形钢屋架结构的计算示例。
1. 荷载计算根据设计要求，该屋架荷载组合如下：- 静荷载：γ = 0.4 kN/m2- 活荷载：G = 1.0 kN/m2，Q = 1.5 kN/m2- 雪荷载：S = 0.7 kN/m2（山区为2.5 kN/m2）2. 结构分析根据力学分析，该屋架采用钢板梁和钢柱组成的框架结构。
采用Westergaard的理论计算结构荷载，在达到规定的钢材强度等级后，计算出横、竖向的轴向力和弯矩。
3. 断面设计选择相应的钢材材料和规格，并根据荷载及跨度计算出梁、柱截面尺寸。
4. 节点设计设计节点刚度，如节点和抗拔螺栓等，以保证节点的可靠性和稳定性。
5. 建模与优化在CAD软件中进行3D建模，并进行弹性分析和优化设计，以保证结构满足设计要求。
21m梯形屋架钢结构计算书
某单跨厂房的钢屋盖1、设计资料（1）该车间无悬挂起重机、无天窗、无振动；（2）钢屋架支承在钢筋混凝土柱顶，钢材采用Q235，焊条采用E43型，混凝土等级为C25；（3）梯形屋架，屋面采用1.5mX6.0m 的GRC 大型屋面板（屋面板不作支撑用）；（4）车间跨度21m,长度240m ，纵向柱距6m 。
温度伸缩缝采用双柱。
2、屋架形式和几何尺寸因为屋面为GRC 大型屋面板，故采用平坡梯形屋架。
屋架尺寸如下： 屋架计算跨度：mm L L 207001502210003000=⨯-=-=；屋架端部高度取值：mm H 15000=；跨中高度：mm H 2550=； 屋架高跨比：1.812070025500==L H ； 屋面坡度：1.015022100015002550=--=i 。
架几何尺寸如图：3、支撑布置由于房屋长度为240m ，故在房屋两端部开间及每隔60m 处个设置一道上弦横向水平支撑，在中间伸缩缝处设置两道上弦横向水平支撑，屋架两端及跨中三处设置垂直支撑，下弦横向水平支撑和上线横向水平支撑设置在同一柱间。
在屋架的屋脊点和制作位置设置刚性a B c Gg4、荷载（对水平投影面）1）恒载标准值GRC大型屋面板1.5*6m 1.2×0.5/0.995=0.60KN/m2防水层（三毡四油加绿豆沙） 1.2×0.4/0.995=0.48 KN/m2找平层（2cm厚） 1.2×0.4/0.995=0.48 KN/m2屋架与支撑 1.2×(0.12+0.011×21)=0.42KN/m2合计 1.98 KN/m2 2）活载屋面活载 1.4×0.5=0.70KN/m2雪荷载 1.4×0.5=0.70KN/m 2取大值 0.70KN/m 2计算屋架时应考虑下列三种荷载组合情况组合（一）：满载；KN p 12.2465.1)7.098.1(=⨯⨯+=组合（二）：在吊装过程中可能出现的半跨屋面板荷载和活载（活载为500N/m2）；KNp 48.1565.1)7.042.06.0(=⨯⨯++=左 KN p 78.365.142.0=⨯⨯=右组合（三）：在使用过程中全跨永久荷载和半跨使用荷载。
-13土木钢结构课程设计任务书-梯形屋架（18米、21米、24米）
-13土木钢结构课程设计任务书-梯形屋架（18米、21米、24米）梯形厂房钢屋架设计（18米，21米，24米）一、题目某厂房总长度90m，跨度根据不同的学号从附表中取，屋盖体系可从以下所给的类型中选取。
纵向柱距6m。
1.结构形式:钢筋混凝土柱，梯形钢屋架。
柱的混凝土强度等级为C30，屋面坡度i=1/10；L为屋架跨度。
地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18m；厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。
2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。
屋架采用Q235钢钢材，焊条为E43型。
3.屋盖结构及荷载（1）无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以KN/m2为单位；②屋面活荷载：施工活荷载标准值为0.7KN/m2，雪荷载的基本雪压标准=0.35KN/m2，施工活荷载与雪荷载不同时考虑，而是取两者的较值为S大值；积灰荷载根据不同学号按附表取。
③屋面各构造层的荷载标准值：防水层 0.4KN/m2水泥砂浆找平层 0.4KN/m2保温层 KN/m2(按附表取)隔气层 0.05KN/m2水泥砂浆找平层 0.3KN/m2预应力混凝土屋面板 1.45KN/m2（2）有檩体系：采用型钢檩条，压型钢板作屋面板。
荷载：屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以KN/m2为单位；基本风压为0.50 KN/m2，雪荷载为0.3 KN/m2；二、设计内容1.作屋盖结构及支撑的布置图；2.选择钢材及焊接材料；3.对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。

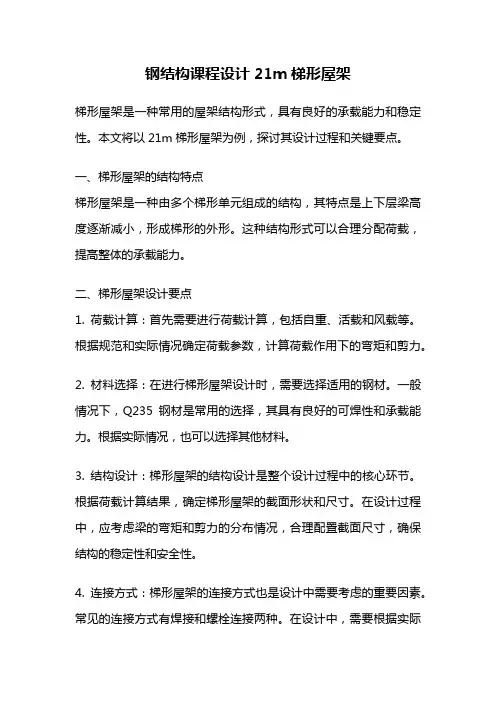

钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架梯形屋架是一种常用的屋架结构形式，具有良好的承载能力和稳定性。
本文将以21m梯形屋架为例，探讨其设计过程和关键要点。
一、梯形屋架的结构特点梯形屋架是一种由多个梯形单元组成的结构，其特点是上下层梁高度逐渐减小，形成梯形的外形。
这种结构形式可以合理分配荷载，提高整体的承载能力。
二、梯形屋架设计要点1. 荷载计算：首先需要进行荷载计算，包括自重、活载和风载等。
根据规范和实际情况确定荷载参数，计算荷载作用下的弯矩和剪力。
2. 材料选择：在进行梯形屋架设计时，需要选择适用的钢材。
一般情况下，Q235钢材是常用的选择，其具有良好的可焊性和承载能力。
根据实际情况，也可以选择其他材料。
3. 结构设计：梯形屋架的结构设计是整个设计过程中的核心环节。
根据荷载计算结果，确定梯形屋架的截面形状和尺寸。
在设计过程中，应考虑梁的弯矩和剪力的分布情况，合理配置截面尺寸，确保结构的稳定性和安全性。
4. 连接方式：梯形屋架的连接方式也是设计中需要考虑的重要因素。
常见的连接方式有焊接和螺栓连接两种。
在设计中，需要根据实际情况选择合适的连接方式，并进行合理的连接设计。
5. 防腐措施：钢结构在室外长期暴露于空气中，容易受到腐蚀。
为了延长梯形屋架的使用寿命，需要采取防腐措施。
常见的防腐方法包括涂漆、热镀锌和喷涂防腐等。
6. 施工工艺：梯形屋架的施工工艺也需要考虑。
在施工中，需要合理安排工序，确保施工质量和安全。
同时，还需要制定相应的施工方案和施工图纸。
三、梯形屋架设计案例分析以一座21m梯形屋架为例，进行设计分析。
1. 荷载计算：根据规范和实际情况，计算自重、活载和风载等荷载的作用下的弯矩和剪力。
2. 材料选择：选择Q235钢材作为梯形屋架的材料。
3. 结构设计：根据荷载计算结果，确定梯形屋架的截面形状和尺寸。
调整上下层梁的高度，使其逐渐减小，形成梯形的外形。
4. 连接方式：选择焊接连接方式，确保连接的牢固性和稳定性。
钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架
设计概述：
本设计为一座21m梯形屋架的钢结构课程设计。
屋架采用梯形结构形式，主要由主梁、次梁、剪力墙和支撑系统组成。
设计要求满足屋顶承受风、雪、自重等荷载的要求，并确保结构的稳定性和安全性。
设计步骤：
1. 确定屋架结构形式：本设计采用梯形结构形式，其中主梁跨度为21m，次梁根据需求进行设置。
2. 计算屋架荷载：根据工程要求和设计标准，计算风、雪和自重等荷载，并确定设计荷载。
3. 选取钢材和连接方式：根据荷载计算结果，选取适当的钢材规格和连接方式，保证结构的强度和刚度。
4. 进行结构模型分析：利用结构分析软件，建立屋架的三维模型，并进行荷载分析、刚度分析和稳定分析，确保结构的安全性和稳定性。
5. 进行结构设计：根据分析结果，进行结构设计，包括确定材料尺寸、梁柱截面尺寸、连接件尺寸和布置等。
6. 绘制结构施工图：根据设计结果，绘制结构施工图，包括平面布置图、节点图和详图等，用于施工实施。
7. 进行结构检验：对设计结果进行结构检验，确认设计的合理性和安全性。
8. 编写设计报告：整理设计过程和结果，编写设计报告，包括设计说明、结构计算和绘图等内容。
以上为钢结构课程设计21m梯形屋架的主要步骤，具体的设
计过程需要根据实际条件和要求进行调整和细化。
在设计过程中，需要合理应用结构分析软件、设计规范和工程经验，保证设计的科学性和合理性。
同时，还要注意施工工艺和质量控制，确保设计方案的顺利实施和结构的安全可靠。
跨度21米梯形钢屋架课程设计计算书
梯形钢屋架课程设计一、设计资料(1)、某工业厂房，建筑地点在太原市，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m2计算），檩条采用冷弯薄壁C型钢。
屋架跨度21m,屋面排水坡度i=1:10，有组织排水。
屋架支承在钢筋混凝土柱（C30）上，柱顶标高9.0m，柱距6m，柱截面尺寸为400×400mm。
厂房纵向长度60m。
基本风压0.40KN/m2,基本雪压0.35KN/m2。
不考虑积灰荷载。
注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑：0.30kN/m2（6.0m）（2）、屋架计算跨度：L0=21-2×0.15=20.7m（3）跨中及端部高度：屋盖拟采用钢结构有檩体系，屋面排水坡度i=1:10，取屋架在21m轴线处的端部高度h0’=1.99m, 屋架的中间高度h=3.025m，则屋架在20.7m，两端的高度为h o=2.004m。
二、结构形式与布置屋架形式及几何尺寸如图2-1所示根据厂房长度（60m），跨度及荷载情况，设置两道上下横向水平支撑。
因为柱网采用封闭形式，厂房横向水平支撑设在两端第二柱间，图2-1梯形屋架形式和几何尺寸在第一柱间的上弦平面设置了刚性系杆，以保证安装时的稳定。
在第一柱间的下弦平面也设置了刚性系杆，以传递山墙风荷载。
梯形钢屋架支撑布置如图2-2.桁架上弦支撑布置图桁架下弦支撑布置图垂直支撑布置1-1垂直支撑布置2-2SC—上弦支撑XC—下弦支撑CC—垂直支撑GG—刚性系杆LG—柔性系杆图2-1梯形屋架支撑布置图三、荷载计算荷载：屋架的受荷水平投影面积为：22602A>==，故按⨯mm612621m《建筑结构荷载规范》取屋面活荷载（按不上人屋面）标准值为0.5kN/m2，雪荷载为0.35kN/m2，取屋面活荷载与雪荷载中较大值0.5kN/m2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构课程设计任务书一、设计资料：1. 某单层单跨工业厂房，跨度21 m ，长度102 m 。
2. 厂房柱距6 m ，钢筋混凝土柱，混凝土强度等级C20，上柱截面尺寸400⨯400，钢屋架支承在柱顶。
3. 吊车一台150 T ，一台30 T ，吊车平台标高+12.000 m 。
4. 荷载标准值 (1)永久荷载：屋面材料自重： 0.50kN/m2屋架及支撑自重： 按经验公式 L q 011.012.0+= kN/m 2 (2)可变荷载：屋面活荷载标准值： 0.5kN/m2 雪荷载标准值： 0.60kN/m2 积灰荷载标准值： 0.55kN/m2（3）风荷载： B 类地区， 1.0z β=, 基本风压：3.0 kN/m 2注：请将自己的设计方案号、屋架跨度、屋架自重及荷载取值填入课程设计任务书中。
风荷载标准值（垂直于风表面）：风振系数 1.0z β=；风压高度变化系数056.1=z μ（线性内插法求得）；封闭式双坡屋面，屋面倾角00308.51501050019903040arctan<=--=∂时迎风面的屋面体型系数6.0-=s μ，背风面5.0-=s μ。
风荷载标准值为：0ωμμβωz s z k =迎风面：2/9008.10.3056.1)6.0(0.1m Km k -=⨯⨯-⨯=ω 背风面：2/584.10.3056.1)5.0(0.1m Km k -=⨯⨯-⨯=ω5. 屋架计算跨度，几何尺寸及屋面坡度见附图1。
6. 钢材Q235号钢、角钢、钢板各种规格齐全；有各种类型的焊条和C 级螺栓可供选用。
7.钢屋架的制造、运输荷安装条件：在金属结构厂制造，运往工地安装，最大运输长度16 m，运输高度3.85 m，工地有足够的起重安装条件。
屋架全跨与半跨上弦点单位载荷作用下构件内力系数见附图2.3.8．屋盖结构形式和支撑布置布置屋盖支撑时应根据支撑布置原则，结合本设计具体情况，即厂房长度102m>60m，跨度L=21m，有桥式吊车且吊车平台较高等，考虑上弦横向水平支撑，下弦横向水平支撑，垂直支撑应设几道和其位置；下弦纵向水平支撑是否需要设置，系杆如何设置，设刚性系杆还是柔性系杆布置屋架支撑，并进行编号，钢屋架代号GWJ。
支撑代号：屋架上弦横向水平支撑 sc屋架下弦横向水平支撑 xc屋架下弦纵向水平支撑 zc垂直支撑 cc刚性系杆 LG1柔性系杆 LG22．设计该厂房的钢屋架，并用1号图纸绘制屋架运送单元施工图。
施工图材料表为一品屋架的材料用量。
钢结构屋架设计计算书1．荷载计算按屋面法，已知各荷载标准值算出永久荷载设计值，按屋面活载及雪载两者中取大值的原则算出可变荷载的设计值。
计算可列表1进行。
2．荷载组合按三种情况进行组合(1)全跨永久荷载+全跨可变荷载P=（1.0212+1.16）⨯6⨯（21-0.3）/14=23.343KN（2）全跨永久荷载+半跨可变荷载P=1.0212⨯6⨯（21-.03）/14=9.060KN1P=1.61⨯6⨯（21-.03）/14=14.283KN2（3）全跨屋架支撑自重+半跨屋面板重+半跨可变荷载重P=1.2⨯0.351⨯6⨯21-.03）/14=3.737KN3P=（1.2⨯0.5+1.61）⨯6⨯21-.03）/14=19.606KN43.杆件内力杆件轴心力=节点荷载⨯杆件内力系数对于上下弦靠近支座的腹杆，仅需按组合（1）算出相应的内力选定为内力设计值。
而靠近跨度中间部分的腹杆则需分别按三种组合求出相应的内力。
经比较，其最不利的数值选定为内力设计值。
列表如下：1．按腹杆最大内力N=-179.368KN查表选用中间节点板厚度t=8mm，荷载支座节点板厚度t=8mm。
2．上弦杆整个上弦杆不改变截面，按上弦杆FH 的最大计算内力设计值，按轴心受压构件设计截面。
根据钢结构基本原理克制，单轴对称截面的轴心受压构件在绕非对称主轴失稳时呈弯曲屈曲，但绕其对称轴失稳时通常呈弯扭屈曲。
弯扭屈曲换算长细比()()21222020222221421⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛--+++=z y zyz y yz i e λλλλλλλ GB50017规范给出了双角钢截面换算长细比的简化公式，将直接用于设计中。
计算内力值：N=-284.318KN计算长度：屋架平面内节点中心间轴线长度5.1507==l l ox mm屋架平面外根据屋盖支撑布置和上弦杆内力变化取值30152==l l oy mm 截面选择：由于ox oy l l 2=，选用不等边角钢，短边相连。
设λ=100，查表知为b 类截面，查附表得ϕ=0.555需要的截面特征：A=N/ϕf=284318/0.555⨯215=2382.7mm2λoxx l i ==1507.5/100=15.075mm λoxy l i ==3015/100=30.15根据需要的A ，x i ，y i 查型钢表选用Z ∠100⨯80⨯8不等边角钢，短边相连 截面特性：A=2788.8mm2 x i =23.7mm y i =46.6mm 截面验算xoxx i l =λ=1507.5/23.7=63.6<[]λ=150yoy y i l =λ=3015/46.6=64.7<[]λ=150由b1/t=100/8=12.5<0.56oy l /b1=0.56⨯3015/100=16.884 则可近似取yz λ=y λ=64.7>x λ=63.6 满足长细比要求yz λ=y λ=64.7，查附表ϕ=0.7818σ=N/ϕA=284318/(0.7818⨯2788.8)=130.40N/mm2<f=215N/mm2 满足要求。
3． 下弦杆整个下弦杆不改变截面，按下弦杆eg 的最大计算内力设计值，按轴心受压构件设计截面。
计算内力设计值：N=279.229KN 计算长度： ox l =1500⨯2=3000mmoy l =1500⨯4=6000mm截面选择：选用不等边角钢，设λ=100，查表知为b 类截面，查附表得ϕ=0.555 需要的截面特征：A=N/ϕf=179368/0.555⨯215=1503.2mm2λoxx l i ==1507.5/100=15.075mm λoxy l i ==3015/100=30.15根据需要的A ，x i ，y i 查型钢表选用Z ∠100⨯80⨯8不等边角钢，短边相连 截面特性：A=1893.4mm2 x i =14.0mm y i =37.5mm 截面验算xoxx i l =λ=3000/14.0=14.3<[]λ=350yoy y i l =λ=6000/37.5=160<[]λ=350 满足长细比要求σ=N/A=279229/1893.4=147.47N/mm2<f=215N/mm2 满足要求。
4． 斜腹杆（1）端斜杆a β计算内力设计值：N=-179.368KN 计算长度： ox l =2530mm oy l =2530mm截面选择：选用不等边角钢，设λ=100，查表知为b 类截面，查附表得ϕ=0.555 需要的截面特征：A=N/ϕf=179368/0.555⨯215=1503.2mm2λoxx l i ==5.3mm=y i根据需要的A ，x i ，y i 查型钢表选用Z ∠90⨯56⨯8不等边角钢，长边相连截面特性：A=2236.6mm2 x i =28.5mm y i =23.5mm 截面验算xoxx i l =λ=530/28.5=88.8<[]λ=150yoy y i l =λ=2530/23.5=107.7<[]λ=150 满足长细比要求由b2/t=90/8=11.25<0.48⨯530/90=13.49则yz λ=5.1⨯90/8⨯[1+2530⨯2530⨯8⨯8/(17.4⨯90⨯90)]=78.0 满足长细比要求yz λ<x λ<y λ y λ=107.7 查附表ϕ=0.7818σ=N/ϕA=179368/(0.5068⨯2236.6)=158.4N/mm2<f=215N/mm2 满足要求。
（2）腹杆Bc计算内力设计值：N=135.576KN 计算长度： ox l =090.4mm oy l =2613mm截面选择： A=N/f=13576/215=630.6mm2根据需要的A ，x i ，y i 查型钢表选用Z ∠80⨯5 等边角钢截面特性：A=791.2⨯2mm2 x i =24.8mm y i =35.6mm 截面验算xoxx i l =λ=2090.4/24.8=84.3<[]λ=150yoy y i l =λ=2613/35.6=73.4<[]λ=150σ=N/A=135576/791.2⨯2)= 85.68N/mm2<f=215N/mm2 满足要求。
（3）腹杆cD计算内力设计值：N=-102.919KN 计算长度： 2.22918.0==l l ox mm 2864==l l oy mm截面选择：选用等边角钢，设λ=100，查表知为b 类截面，查附表得ϕ=0.555 需要的截面特征：A=N/ϕf=102919/0.555⨯215=862.5mm2λoxx l i ==2291.2/100=22.912mm λoxy l i ==2864/100=28.64根据需要的A ，x i ，y i 查型钢表选用Z ∠80⨯5等边角钢 截面特性：A=791.2⨯2mm2 x i =24.8mm y i =35.6mm 截面验算xoxx i l =λ=2291.2/24.8=92.4<[]λ=150yoy y i l =λ=2864/35.6=80.4<[]λ=150由b/t=80/5=16<0.58oy l /b1=0.8⨯2864/80=20.764则可近似取yz λ=y λ=64.7>x λ=63.6 满足长细比要求yz λ=y λ=64.7，查附表ϕ=0.7818σ=N/ϕA=284318/(0.7818⨯2788.8)=130.40N/mm2<f=215N/mm2 满足要求。
