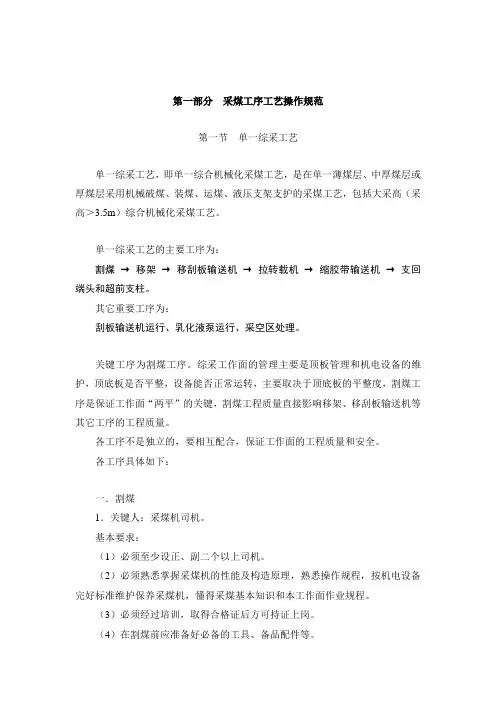

采掘工作面工序工艺操作规范(doc 79页)第一部分采煤工序工艺操作规范第一节单一综采工艺单一综采工艺，即单一综合机械化采煤工艺，是在单一薄煤层、中厚煤层或厚煤层采用机械破煤、装煤、运煤、液压支架支护的采煤工艺，包括大采高（采高＞3.5m）综合机械化采煤工艺。

单一综采工艺的主要工序为：割煤→移架→移刮板输送机→拉转载机→缩胶带输送机→支回端头和超前支柱。

其它重要工序为：刮板输送机运行、乳化液泵运行、采空区处理。

关键工序为割煤工序。

综采工作面的管理主要是顶板管理和机电设备的维护，顶底板是否平整，设备能否正常运转，主要取决于顶底板的平整度，割煤工序是保证工作面“两平”的关键，割煤工程质量直接影响移架、移刮板输送机等其它工序的工程质量。

各工序不是独立的，要相互配合，保证工作面的工程质量和安全。

各工序具体如下：一．割煤1．关键人：采煤机司机。

基本要求：（1）必须至少设正、副二个以上司机。

（2）必须熟悉掌握采煤机的性能及构造原理，熟悉操作规程，按机电设备完好标准维护保养采煤机，懂得采煤基本知识和本工作面作业规程。

（3）必须经过培训，取得合格证后方可持证上岗。

（4）在割煤前应准备好必备的工具、备品配件等。

2．关键点：保证顶底板割平。

3．关键环节：割煤过程。

要点如下：（1）要经常注意观察顶底板、煤层、煤质变化和刮板输送机载荷的情况，随时调整牵引速度及截割高度，保证顶底板割平，符合安全质量标准化要求，遇到特殊情况及时停机处理。

（2）要与工作面支架工、移刮板输送机工及顺槽转载机司机、胶带输送机司机等密切合作，按规定顺序开机、停机。

4．操作流程：准备、检查和处理→通知人员撤到安全地点→解除工作面刮板输送机的闭锁→发出开动刮板输送机的信号→刮板输送机空转→合采煤机的隔离开关，启动电动机空转→停止电动机→合上截割部齿轮离合器→打开水阀门喷雾及供水→发出起动信号→起动采煤机→检查滚筒旋转方向及摇臂调高情况→发出采煤机开动信号→缓慢加速牵引→割煤5．割煤标准（1）按直线割直煤壁，达到“两平”（顶板平、底板平），保证顶梁与顶板严密接触。

如果工作面有局部倾角或挑顶卧底时，在平行于工作面煤壁方向：每架顶梁与顶板不出现大于50mm空隙，垂直于煤壁方向：每架顶梁与顶板不出现大于100mm空隙，且不割碰支架顶梁、前探梁或人工假顶，不准强行截割硬岩。

（2）在割煤过程中，采煤机滚筒将机道浮煤尽量清扫干净。

6．割煤过程与其他工序配合注意事项要与工作面支架工、移刮板输送机工及顺槽转载机司机、胶带输送机司机等密切合作，按规定顺序开机、停机。

（1）采煤机启动前，司机必须巡视采煤机周围，通知所有人员撤离到安全地点，确认在采煤机滚筒转动范围10m内无人员和障碍物后，方可起动采煤机。

（2）要经常注意观察顶底板、煤层、煤质变化和刮板输送机载荷的情况，随时调整牵引速度及截割高度，保证顶底板割平，符合安全质量标准化要求，遇到以下情况及时停机处理：（3）当工作面遇到顶板破碎时,采煤机必须先割底刀,再割顶刀;当工作面过准备、检查和处理→上下各1组支架的推溜阀片扳到推溜位置→收回伸缩梁、护帮板、侧护板→降低前探梁→降柱→移支架→调架→升柱同时调整平衡千斤顶→伸出伸缩梁护帮板→各操作手把打到“零”位5．标准要求（1）移架滞后采煤机后滚筒不超过5个支架。

移架时如支架与采煤机距离超过规定，应要求停止采煤机割煤。

（2）掌握好支架的合理高度：最大支撑高度应小于支架设计最大高度的0.1m，最小支撑高度应大于支架设计最小高度的0.2m。

当工作面实际采高不符合上述规定时，应采取措施后再移架。

当顶板较破碎时，尽可能采取“带压擦顶”移架，其活柱行程保证支架不被“压死”。

（3）支架工掌握八项操作要领，做到“快、匀、够、正、直、稳、严、净”。

具体为：快：各种操作要快，移架时尽可能要少降快移，使顶板暴露的时间为最短。

匀：移架速度要均匀，不能忽快忽慢。

够：移架步距要符合作业规程规定，不得超过±100mm。

正：支架位置要正，不咬架，推移千斤顶与刮板输送机保持垂直，支架垂直顶底板；中心距符合作业规程要求，相邻支架间不能有明显错差，支架不挤、不咬，架间空隙不超过规定。

架间距不超过±100mm。

直：各组支架要排成一直线。

直线性偏差不得超过±50mm。

稳：支架、刮板输送机要平稳牢靠。

严：顶梁与顶板接触要严密，平行支设，不得留有50mm以上空隙，顶梁上面不得有浮煤和浮矸，支架初撑力达到规定值。

净：煤、矸、煤尘要清理干净。

（4）端面距不大于340mm（因设备配套原因不能满足时，端面距不大于500mm）。

（5）注意观察采煤机电缆是受到挤压。

（6）泵站压力达不到标准要求。

（7）过断层、空巷、顶板破碎带及顶板压力大时，移架操作顺序为：①按照过断层、空巷、顶板破碎带及压力大时的有关安全技术措施进行操作。

②视情况可超前移架或及时移架，移至作业规程规定的最小控顶距，尽量缩短顶板暴露时间和缩小顶板暴露面积。

③一般采用“带压移架”，少降前梁轻带负荷移架，即同时打开降柱及移架手把，及时调整降柱手把，使破碎矸石滑向采空区，移架到规定步距后立即升柱，达到规定的初撑力。

④梁端有冒漏征兆时，应及时汇报班组长，以便根据实际情况，采取必要措施后再移架，严禁盲目移架，造成或扩大事故。

⑤过断层时，应按作业规程规定严格控制采高，防止压死支架。

如遇顶板破碎或工作面压力增大时，必须采用二次移架，超前擦顶移架方式，其工序为：移架→割煤→推溜→二次移架。

三．移刮板输送机移刮板输送机也是采煤各工序中的重要工序，是保证回采工作面工程质量的一个重要环节。

其是否到位，是否成直线，直接影响采煤机割煤的直线度，同时也关系到支架的直线度。

1．关键人：移刮板输送机工。

基本要求：（1）熟悉刮板输送机、推溜器的结构、性能。

（2）移刮板输送机工要经过专业培训，经考试合格方可操作。

移机头工必须持有合格证。

（3）熟悉本工作面作业规程。

（4）与支架工密切协作。

2．关键点：移刮板输送机头和尾一次到位，达到循环进度要求，工作面中部刮板输送机成一条直线。

3．标准（1）移刮板输送机达到循环进度要求。

（2）达到“三平”、“三直”、“一稳”、“二齐全”、“一不漏”、“两不”，具体为：“三平”：刮板输送机槽接口要平，电动机和减速器底座要平，对轮中心接触要平；“三直”：机头、刮板输送机槽和机尾要直，电动机和减速器的轴中心要直，大小链轮要直；“一稳”：整部刮板输送机要安设平稳，开动时不摇摆：“二齐全”：刮板要齐全，链环螺丝要齐全；“一不漏”：接口严密不漏煤；“两不”：运转时链子不跑偏，不漂链。

（3）工作面刮板输送机以支架为支点，由支架推移千斤顶整体推移，推移输送机滞后采煤机后滚筒不小于一定距离（作业规程中规定），溜槽在水平方向的弯曲度不得大于3度，弯曲段长度不小于一定距离（作业规程中规定），该段保持多个推移千斤顶同时工作，移过的输送机必须达到平、稳、直要求，移溜过后，支架的操作手柄打到零位。

（4）操作要求①采煤机割煤后，应距采煤机后滚筒10m以上距离，进行推移刮板输送机工作。

②移刮板输送机后，要保持刮板输送机、支架和煤壁成直线，误差不得超过±100mm。

③移刮板输送机机头和机尾时必须距采煤机后滚筒15m距离，进刀后，刮板输送机机头、机尾必须一次移够步距。

④移刮板输送机后，刮板输送机起伏不平或超过采高，需要吊刮板输送机垫平时应该用液压千斤顶吊刮板输送机链条，不应吊挡煤板或铲煤板。

⑤工作面斜切进刀长度、推移刮板输送机距采煤机的距离在作业规程中明确规定。

四．拉转载机1．关键人：转载机司机。

2．关键点：行走小车与带式输送机机尾架要接触良好，不跑偏，移设后搭接良好，防止大块煤、矸砸伤胶带，保证煤流畅通。

3．操作工序：准备、检查和处理→试运转→清理机尾、机身两侧及过桥下的浮煤、浮矸→发出移动转载机的信号→移动转载机4．标准（1）机尾、机身两侧及过桥下的浮煤、浮矸清理干净。

（2）电缆、水管、油管吊挂整齐，保护好。

（3）检查巷道支护，在确保安全的情况下推移转载机。

（4）行走小车与带式输送机机尾架要接触良好，不跑偏，移设后搭接良好，防止大块煤、矸砸伤胶带，保证煤流畅通；（5）移完转载机后，机头、机尾要保持平、直、稳，千斤顶活塞杆要收回。

五．缩胶带输送机操作要求：（1）开动输送机将煤运净，扳动控制开关手把到断电位置并锁闭，挂上停电牌，准备开储带装置拉紧绞车。

（2）拆除中间架，用千斤顶或绞车把承载部连同机尾一起向前牵引直至与所剩余的中间架相对接，调整机尾部与中间部的中心使之在一条直线上。

（3）根据机尾部发出的信号，开动储带装置绞车，将多余的输送带卷入储带仓内并张紧输送带。

（4）输送带缩回后，将千斤顶活塞杆收回，阀的控制手柄放在切断位置，将储带装置绞车关闭锁好。

（5）摘去停电牌，根据机尾部发出信号，再按程序起动带式输送机。

六．支回端头末排和超前支柱1．关键人：端头超前支护工基本要求：（1）至少3人或以上人员同时作业。

（2）应熟悉采煤工作面顶底板特征、作业规程规定的顶板控制方式、端头和超前范围的支护形式和支护参数。

（3）掌握支柱与顶梁的特性和使用方法，会处理片帮、局部冒顶事故。

（4）必须经过专业技术培训，考试合格后，方可持证上岗。

2．关键点：进入工作地点后，必须首先敲帮问顶，发现隐患要及时处理；支回柱时与其它工序紧密衔接；先支后回，严禁提前回撤支柱；保证安全出口畅通。

3．关键环节：头、尾安全出口至少安排3名专人进行顶板管理工作。

在采煤机与煤壁割通前，必须将顺槽最里面一排的单体液压支柱和钢梁回撤外移，并按规定距离重新支设牢固。

头、尾煤壁割通，采煤机返刀离开一定距离后，头、尾端头液压支架要及时进行移架，维护顶板。

4．操作标准（1）支端头末排支柱和超前支柱：操作顺序：量好排、柱距→清理柱位→竖立点柱→用注液枪冲洗注液阀煤粉→将注液枪卡套卡紧注液阀→给柱带帽→供液升柱。

⑴支设的支柱必须保证安全出口畅通，否则要采取相应措施。

⑵支柱的支设最大高度应小于支柱设计最大高度的0.1m，最小高度应大于支柱设计最小高度的0.2m，当支设高度发生变化时，应及时更换相应高度的支柱。

⑶支设前，必须检查工作地点的顶板、煤帮和支护是否符合质量要求，发现问题应及时进行处理。

⑷检查单体液压支柱、顶梁、注液枪等，发现问题必须及时更换。

⑸应经常敲帮问顶，发现活煤矸、伞檐、顶板离层、顶板破碎、冒顶或片帮危险时，人员要站在斜上方用长把工具撬落或及时架设临时支护进行维护。

⑹支柱按统一编号拉线有序支设，柱距、排距等要符合作业规程要求。

⑺支柱迎山有力，迎山角符合规定，初撑力达到要求，与底板要全面接触，不准打在浮煤、浮矸上。

⑻顶梁必须与顶板紧密接触，不得张口，若顶板不平必须用楔或背板等背实；顶板破碎时，应密背护顶。
