《建筑地基基础设计规范》“特征值”的说明
标准值、设计值、特征值、强度代表值
关于标准值、设计值、特征值2007-08-25 21:48一、原因与钢、混凝土、砌体等材料相比，土属于大变形材料，当荷载增加时，随着地基变形的相应增长，地基承载力也在逐渐加在，很难界定出下一个真正的“极限值”，而根据现有的理论及经验的承载力计算公式，可以得出不同的值。
因此，地基极限承载力的确定，实际上没有一个通用的界定标准，也没有一个适用于一切土类的计算公式，主要依赖根据工程经验所定下的界限和相应的安全系数加以调整，考虑一个满足工程的要求的地基承载力值。
它不仅与土质、土层埋藏顺序有关，而且与基础底面的形状、大小、埋深、上部结构对变形的适应程度、地下水位的升降、地区经验的差别等等有关，不能作为土的工程特性指标。
另一方面，建筑物的正常使用应满足其功能要求，常常是承载力还有潜力可挖，而变形已达到可超过正常使用的限值，也就是变表控制了承载力。
因此，根据传统习惯，地基设计所用的承载力通常是在保证地基稳定的前提下，使建筑物的变形不超过其允许值的地基承载力，即允诺承载力，其安全系数已包括在内。
无论对于天然地基或桩基础的设计，原则均是如此。
随着《建筑结构设计统一标准》（GBJ68-84）施行，要求抗力计算按承载能力极限状态，采用相应于极限值的“标准值”，并将过去的总安全系数一分为二，由荷载分项系数和抗力分项系数分担，这给传统上根据经验积累、采用允许值的地基设计带来了困扰。
《建筑地基基础设计规范》（GBJ7－89）以承力的允许值作为标准值，以深宽修正后的承载力值作为设计值，引起的问题是，抗力的设计值大于标准值，与《建筑可靠度设计统一标准》（GB50068－2001）规定不符，因此本次规范进行了修订。
二、对策《建筑结构可靠度设计统一标准》（GB50068－2001）鉴于地基设计的特殊性，将上一版“应遵守本标准的规定”修改为“宜遵守本标准规定的原则”，并加强了正常使用极限状态的研究。
而《建筑结构荷载规范》（GB50009－2001）也完善了正常使用极限状态的表达式，认可了地基设计中承载力计算可采用正常使用极限状态荷载效应标准组合。
《建筑地基基础检测规范》条文说明
广东省标准建筑地基基础检测规范DBJ/T15—60—2019条文说明修订说明《建筑地基基础检测标准》DBJ 15 - 60 - 2019，经广东省住房和城乡建设厅2019年5月20日以粤建公告[2019]21号批准发布。
本规范是在《建筑地基基础检测规范》DBJ 15 - 60 - 2008的基础上修订而成的。
上一版的主编单位是广东省建筑科学研究院，参编单位是深圳市勘察研究院、广州市建筑科学研究院、广州铁路（集团）公司科学技术研究所、广东工业大学、广东省建设工程质量安全监督检测总站、深圳市工程质量检测中心、广州地区建设工程质量安全监督站、肇庆市建设工程质量检测站、广东省建筑设计研究院、广州市建设科技委办；主要起草人为徐天平、李广平、陈久照、肖兵、吴裕锦、李彰明、钱春阳、刘南渊、朱远辉、邓浩、曹华先、袁庆华、飞、廖建三。
本次修订的主要技术内容是：1．基本规定根据现行国家标准和现行行业标准作了相应的补充和协调；2．平板载荷试验增加了地基系数试验、二次变形模量试验和动态变形模量试验等内容；3．增加了岩石地基载荷试验；4．声波透射法中增加了声波层析成像法；5．钻芯法增加了预埋管钻芯法，并完善了岩石地基、复合地基增强体和水泥土墙钻芯法；6．增加了孔内摄像法；7．修改了水平静载试验要求，以及水平承载力特征值的判定方法；8．补充完善了支护锚杆与土钉验收试验的相关条款；9．增加了荷载分散型锚杆抗拔试验；10．增加了锚杆锁定力测试。
本规范修订过程中，编制组对广东省建筑地基基础检测现状进行了调查研究，总结了广东省标准《建筑地基基础检测规范》DBJ 15 - 60 - 2008实施以来的实践经验、出现的问题，同时参考了国外的先进检测技术、方法标准，通过调研、征求意见，对增加和修订的内容进行反复讨论、分析、论证，开展专题研究和工程实例验证等工作，为本次标准修订提供了依据。
为便于广大工程检测、设计、施工、监理、科研、学校等单位有关人员在使用本规范时能正确理解和执行条文规定，《建筑地基基础检测标准》编制组按章、节、条顺序编制了本规范的条文说明。
基本值、标准值、设计值、特征值
地基承载力（subgrade bearing capacity）是指地基承担荷载的能力。
在荷载作用下，地基要产生变形。
随着荷载的增大，地基变形逐渐增大，初始阶段地基土中应力处在弹性平衡状态，具有安全承载能力。
当荷载增大到地基中开始出现某点或小区域内各点在其某一方向平面上的剪应力达到土的抗剪强度时，该点或小区域内各点就发生剪切破坏而处在极限平衡状态，土中应力将发生重分布。
这种小范围的剪切破坏区，称为塑性区（plastic zone）。
地基小范围的极限平衡状态大都可以恢复到弹性平衡状态，地基尚能趋于稳定，仍具有安全的承载能力。
但此时地基变形稍大，必须验算变形的计算值不允许超过允许值。
当荷载继续增大，地基出现较大范围的塑性区时，将显示地基承载力不足而失去稳定。
此时地基达到极限承载力。
确定地基承载力的方法（1）原位试验法（in-situ testing method）：是一种通过现场直接试验确定承载力的方法。
包括（静）载荷试验、静力触探试验、标准贯入试验、旁压试验等，其中以载荷试验法为最可靠的基本的原位测试法。
（2）理论公式法（theoretical equation method）：是根据土的抗剪强度指标计算的理论公式确定承载力的方法。
（3）规范表格法（code table method）：是根据室内试验指标、现场测试指标或野外鉴别指标，通过查规范所列表格得到承载力的方法。
规范不同（包括不同部门、不同行业、不同地区的规范），其承载力不会完全相同，应用时需注意各自的使用条件。
（4）当地经验法（local empirical method）：是一种基于地区的使用经验，进行类比判断确定承载力的方法，它是一种宏观辅助方法。
标准值、设计值、特征值的定义（1）地基承载力：地基所能承受荷载的能力。
（2）地基容许承载力：保证满足地基稳定性的要求与地基变形不超过允许值，地基单位面积上所能承受的荷载。
（3）地基承载力基本值：按标准方法试验，未经数理统计处理的数据。
(完整版)《建筑地基基础设计规范》
《建筑地基基础设计规范》（GB50007-2002）新内容有关调整部分：新规范于2002年4月1日启用，原规范（GBJ7-89）于2002年12月31日废止；新规范规定必须严格执行的强制性条文共27条，具体分配为：第3章有2条、第5章有4条、第6章有3条、第7章有3条、第8章有9条、第9章有3条、第10章有4条；新规范主要修订内容是：明确了地基基础设计中承载力极限状态和正常使用极限状态的使用范围和计算方法；强调按变形控制设计的原则，满足建筑物使用功能的要求；细化岩石分类和地基土的冻胀分类；增加有限压缩层地基变形和回弹变形计算方法；增加岩石边坡支护设计方法；增加复合地基设计方法；增加基坑工程设计方法；增加地基基础检测与监测内容；取消了壳体基础设计的规定。
新规范第1.0.2条中明确规定：地基基础设计，必须坚持因地制宜、就地取材、保护环境和节约资源的原则；根据岩土工程勘察资料，综合考虑结构类型、材料情况与施工条件等因素，精心设计。
新规范第1.0.4条中明确规定：在设计时，荷载取值应符合现行国家标准《建筑结构荷载规范》（GB50009）的规定；基础的计算尚应符合现行国家标准《砼结构设计规范》（GB50010）和《砌体结构设计规范》（GB50003）的规定。
强制性条文部分：第3章“基本规定”之强制性条文：第3.0.2条：根据建筑物地基基础设计等级及长期荷载作用下地基变形对上部结构的影响程度，地基基础设计应符合下列规定：所有建筑物的地基计算均应满足承载力计算的有关规定；设计等级为甲级、乙级的建筑物（地基基础设计等级分类参见表3.0.1），均应按地基变形设计；注：场地和地基条件简单、荷载分布均匀的七层及七层以下民用建筑及一般工业建筑物；次要的轻型建筑物，被定为丙级建筑物。
表3.0.2所列范围内设计等级为丙级的建筑物可不作变形验算，如有下列情况之一时，仍应作变形验算：地基承载力特征值小于130Kpa，且体型复杂的建筑；在基础上及其附近有地面堆载或相邻基础荷载差异较大，可能引起地基产生过大的不均匀沉降时；软弱地基上的建筑物存在偏心荷载时；相邻建筑距离过近，可能发生倾斜时；地基内有厚度较大或厚薄不均的填土，其自重固结未完成时。
地基承载力特征值、标准值、基本值、设计值
地基承载力特征值、标准值、基本值、设计值1、地基极限承载力：使地基土发生剪切破坏而即将失去整体稳定性时相应的最小基础地面压力。
（《工程地质手册》（第四版）P384）2、地基容许承载力：要求作用在基底的压应力不超过地基的极限承载力，并且有足够的安全度，而且所引起的变形不能超过建筑物的容许变形，满足以上两项要求，地基单位面积上所能承受的荷载就定义为地基的容许承载力。
（《工程地质手册》（第四版）P384）2、地基容许承载力：在确保地基不产生剪切破坏而失稳，同时又保证建筑物的沉降量不超过容许值的条件下，地基单位面积上所能承受的最大压力。
（《公路工程地质勘察规范》JTGC20-2011）3、地基承载力基本容许值：基础短边宽度不大于2.0m，埋置深度不大于3.0m 时的地基容许承载力。
（《公路工程地质勘察规范》JTGC20-2011）4、地基承载力特征值（fak）：由载荷试验测定的地基土压力变形曲线线性变形段内规定的变形所对应的压力值，其最大值为比例界限值。
可由载荷试验或其他原位测试、公式计算，并结合工程实践经验等方法综合确定。
（《建筑地基基础设计规范》GB50007-2011)5、修正后的地基承载力特征值（fa）：当基础宽度大于3m或埋置深度大于0.5m时，应对地基承载力特征值（fak）进行修正，见（《建筑地基基础设计规范》GB50007-2011，P22 5.2.4)6、地基承载力基本值（f0）：按有关规范规定的一定的基础宽度和埋置深度条件下的地基承载能力，按有关规范查表确定。
（《建筑地基基础设计规范》GBJ7-89)7、地基承载力标准值（fk）：按有关规范规定的标准方法试验并经统计处理后的承载力值。
（《建筑地基基础设计规范》GBJ7-89)7、地基承载力标准值（fka）：在测试、试验的基础上，对应荷载效应为标准组合并按照变形控制的地基设计原则所确定的地基承载力值。
（《北京地区建筑地基基础勘察设计规范DBJ11-501-2009）8、修正后的地基承载力标准值（fa）：基础底面宽度大于3m，埋置深度大于1.5m时进行深宽修正后的地基承载力标准值。

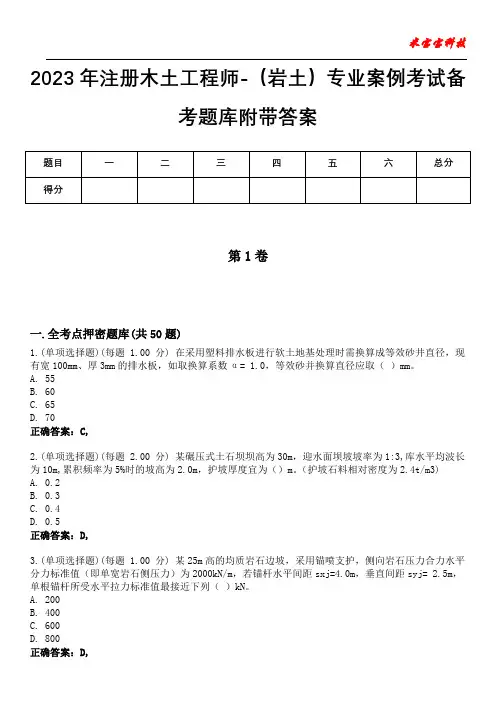

2023年注册木土工程师-(岩土)专业案例考试备考题库附加答案
2023年注册木土工程师-（岩土）专业案例考试备考题库附带答案第1卷一.全考点押密题库(共50题)1.(单项选择题)(每题 1.00 分) 在采用塑料排水板进行软土地基处理时需换算成等效砂井直径，现有宽100mm、厚3mm的排水板，如取换算系数α= 1.0，等效砂并换算直径应取（）mm。
A. 55B. 60C. 65D. 70正确答案：C,2.(单项选择题)(每题 2.00 分) 某碾压式土石坝坝高为30m，迎水面坝坡坡率为1:3,库水平均波长为10m,累积频率为5%时的坡高为2.0m，护坡厚度宜为（）m。
（护坡石料相对密度为2.4t/m3)A. 0.2B. 0.3C. 0.4D. 0.5正确答案：D,3.(单项选择题)(每题 1.00 分) 某25m高的均质岩石边坡，采用锚喷支护，侧向岩石压力合力水平分力标准值（即单宽岩石侧压力）为2000kN/m，若锚杆水平间距sxj=4.0m，垂直间距syj= 2.5m，单根锚杆所受水平拉力标准值最接近下列（）kN。
A. 200B. 400C. 600D. 800正确答案：D,4.(单项选择题)(每题 4.00 分) 某公路桥梁抗震段防类别为A类，位于抗震设防烈度8度区，水平向设计基本地震加速度峰值为0.20g。
设计桥台台身高度为8m，桥台后填土为无黏性土，土的重度为18kN/m3，内摩擦角为33°。
问在进行E1地震作用下的抗震设计时，作用于台背每延米长度上的主动土压力为下列何值？A. 105kN/mB. 176kN/mC. 236kN/mD. 286kN/m正确答案：C,5.(单项选择题)(每题 1.00 分) 均匀深厚地基上，宽度为2m的条形基础，埋深1m，受轴向荷载作用。
经验算地基承载力不满足设计要求，基底平均压力比地基承载力特征值大了20kPa；已知地下水位在地面下8m，地基承载力的深度修正系数为1.60，水位以上土的平均重度为19kN/m3，基础及台阶上土的平均重度为20kN/m3。
天大15秋季《土力学与基础工程》在线作业二答案
《土力学与基础工程》在线作业二一、单选题（共40 道试题，共100 分。
）1. 计算地基土的短期承载力时，宜采用的抗剪强度指标是（）. 不固结不排水剪指标. 固结不排水剪指标. 固结排水剪指标正确答案：2. 对于打入较疏松的砂类土和粉土中的挤土群桩，通常群桩效应系数（）. >1. =1. <1正确答案：3. 根据地基损坏可能造成建筑物破坏或影响正常使用的程度，可将地基基础设计分为（）个设计等级。
. 二个. 三个. 四个. 五个正确答案：4. 桩端以下坚实土层的厚度不宜小于（）. 3倍桩径. 4倍桩径. 5倍桩径. 6倍桩径正确答案：5. 某场地在桩身范围内有较厚的粉细砂层，地下水位较高，若不采用降水措施，则不宜采用（）. 钻孔桩. 人工挖孔桩. 预制桩. 沉管灌注桩正确答案：6. 沙土地基在施工期间完成的沉降量，可以认为（）. 已接近最终沉降量. 已完成最终沉降量的50%-80%. 已完成最终沉降量的20%-50%. 已完成最终沉降量的5%-20%正确答案：7. 《建筑地基基础设计规范》（G50007-2002）推荐的设计地基承载力特征值的理论公式是以（）为基础的。
. 临塑荷载pr. 临界荷载p1/4. 临界荷载p1/3. 极限荷载pu正确答案：8. 框架结构属于（）. 柔性结构. 敏感性结构. 刚性结构正确答案：9. 在同一条件下，进行静载荷试验的桩数不宜少于总桩数的（）. 1%. 2%. 3%. 4%正确答案：10. 桩基承台下存在一定厚度的淤泥、淤泥质粘土或液化土层时，配筋长度（）. 应通长配筋. 应不小于桩长的2/3. 应不小于桩长的1/2. 应穿过这些土层正确答案：11. 在工程地质勘察中，勘察深度较浅的是( )。
. 坑探. 钻探. 动力触探. 静力触探正确答案：12. 为保护基础不受人类活动的影响，基础顶面至少应低于设计地面（）. 0.1m. 0.2m. 0.3m. 0.5m正确答案：13. 下列措施中，（）不属于减轻不均匀沉降危害的措施。
特征值、极限值及设计值
特征值的由来天然地基承载力特征值是只有载荷试验地基土压力便性关系线性变形内部超过比例界限点的地基压力值，实际即为地基承载力的允许值。
进行地基基础设计时，由于土是大变形材料，当荷载增加时，随着地基变形的相应增加，地基承载力也在逐渐增大，很难界定出一个真正的“极限值”，另外，建筑物的使用有一个功能要求，常常是地基承载力还有潜力可挖，而地基变形却已经达到或超过按正常使用的限值。
因此，地基设计时采用正常使用极限状态这一原则，所选定的地基承载力为地基承载力特征值。
旧地基规范选用的地基承载力标准值，是在由试验或其他方法得到地基承载力基本值后，经过统计处理，乘以回归系数，得到地基承载力标准值。
现行地基规范采用特征值一词，用以表示正常使用极限状态计算时采用的地基承载力，其涵义即为在发挥正常使用功能时所允许的抗力设计值，以避免原《地基规范》一律提“标准值”时带来的混淆。
******************************************************************* 《建筑地基基础设计规范》(ＧＢ50007—2002)中“特征值”一词的说明国家建筑科学研究院地基基础研究所钟亮一、起因与钢、混凝土、砌体等材料相比,土属于大变形材料,当荷载增加时,随着地基变形的相应增长,地基承载力也在逐渐加大,很难界定出一个真正的“极限值”,而根据现有理论的、半理论半经验的或经验的承载力计算公式,可以得出不同的值。
因此,地基极限承载力的确定,实际上没有一个可以通用的界定标准,也没有一个可以适用于一切土类的计算公式,主要依赖于根据工程经验所定下的界限和相应的安全系数加以调整,考虑一个满足工程要求的地基承载力值。
它不仅与土质、土层埋藏顺序有关,而且与基础底面的形状、大小、埋深、上部结构对变形的适应程度、地下水位的升降、地区经验的差别等等有关,不能作为土的工程特性指标。
另一方面,建筑物的正常使用应满足其功能要求,常常是承载力还有潜力可挖,而变形已达到或超过正常使用的限值,也就是由变形控制了承载力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、原因
与钢、混凝土、砌体等材料相比，土属于大变形材料，当荷载增加时，随着地基变形的相应增长，地基承载力也在逐渐加在，很难界定出下一个真正的“极限值”，而根据现有的理论及经验的承载力计算公式，可以得出不同的值。
因此，地基极限承载力的确定，实际上没有一个通用的界定标准，也没有一个适用于一切土类的计算公式，主要依赖根据工程经验所定下的界限和相应的安全系数加以调整，考虑一个满足工程的要求的地基承载力值。
它不仅与土质、土层埋藏顺序有关，而且与基础底面的形状、大小、埋深、上部结构对变形的适应程度、地下水位的升降、地区经验的差别等等有关，不能作为土的工程特性指标。
另一方面，建筑物的正常使用应满足其功能要求，常常是承载力还有潜力可挖，而变形已达到可超过正常使用的限值，也就是变表控制了承载力。
因此，根据传统习惯，地基设计所用的承载力通常是在保证地基稳定的前提下，使建筑物的变形不超过其允许值的地基承载力，即允诺承
载力，其安全系数已包括在内。
无论对于天然地基或桩基础的设计，原则均是如此。
随着《建筑结构设计统一标准》（GBJ68-84）施行，要求抗力计算按承载能力极限状态，采用相应于极限值的“标准值”，并将过去的总安全系数一分为二，由荷载分项系数和抗力分项系数分担，这给传统上根据经验积累、采用允许值的地基设计带来了困扰。
《建筑地基基础设计规范》（GBJ7－89）以承力的允许值作为标准值，以深宽修正后的承载力值作为设计值，引起的问题是，抗力的设计值大于标准值，与《建筑可靠度设计统一标准》（GB50068－2001）规定不符，因此本次规范进行了修订。
二、对策
《建筑结构可靠度设计统一标准》（GB50068－2001）鉴于地基设计的特殊性，将上一版“应遵守本标准的规定”修改为“宜遵守本标准规定的原则”，并加强了正常使用极限状态的研究。
而《建筑结构荷载规范》（GB50009－2001）也完善了正常使用极限状态的表达式，认可了地基设计中承载力计算可采用正常使用极限状态荷载效应标准组合。
“特征值”一词，用以表示按正常使用极限状态计算时采用的地基承载
力和单桩承载力的值。
三、应用
用作抗力指标的代表值有标准值和特征值。
当确定岩土抗剪强度和岩石单轴抗压强度指标时用标准值；由荷载试验确定承载力时取特征值，载荷试验包括深层、浅层、岩基、单桩、锚杆等，见规范有关附录。
地基承载力特征值fak是由荷载试验直接测定或由其与原位试验相关关系间接确定和由此而累积的经验值。
它相于载荷试验时地基土压力－变形曲线上线性变形段内某一规定变形所对应的压力值，其最大值不应超过该压力－变形曲线上的比例界限值。
修正后的地基承载力特征值fa是考虑了影响承载力的各项因素后，最终采用的相应于正常使用极限状态下的设计值的地基允许承载力。
单桩承载力特征值Ra是由载荷试验直接测定或由其与原位试验的相关关系间接推定和由此而累积的经验值。
它相应于正常使用极限状态下允许采用单桩承载力设计值。
当按地基承载力计算以确定基础底面积和埋深或按单桩承载力确定
桩的数量时，传至基础或承台底面上的荷载效应应按正常使用极限状态采用标准组合，相应的抗力限值采用修正后的地基承载力特征值或单桩承载力特征值。
即S≤C，C为抗力或变形的限值；pk≤fa（地基）；Qk≤Ra（桩基）。
此时特征值fa、Ra即为正常使用极限状态下的抗力设计值。
当根据材料性质确定基础或桩台的高度、支挡结构截面、计算基础或支挡结构内力、确定配筋和验算材料强度时，上部结构传来的荷载效应和相应的基底板应按承载能力极限状态下荷载效应的基本组合，即γ0S≤R计算，此时地基反力p、桩顶下反力Ni和主动土压力Ea等相应为荷载设计值，要采用相应的分项系数。
因此，阅读地质报告时，若为“特征值”则为允许值，安全系数已包括在内；若为“标准值”，则为极限值，应考虑相应的抗力分项系数。
