井下排水管路安装施工措施
鄂尔多斯市昊华精煤有限责任公司高家梁煤矿井下排水管路安装工程施工组织设计（措施）施工单位：编制日期：二00九年七月二十日编制依据本施工组织设计（措施）编制依照下列规范及标准：1、《煤矿安装工程质量检验评定标准》MT5010-95；2、《建筑安装工程质量检验评定标准》3、《建筑电气安装工程质量检验评定标准》4、《煤矿安全规程》5、《安装工程施工及验收规范》目录一、工程概况二、项目目标三、主要施工技术及要求四、安装质量执行标准五、质量保证措施及体系六、安全保证措施及体系七、工期保证措施八、现场文明施工措施九、防风、防雨、防风沙施工措施十、施工专项措施十一、劳动力安排计划附图：质量保证体系框图安全保证体系框图施工进度图施工场地平面布置图一、工程概况高家梁煤矿井下排水管路安装工程由中煤西安设计工程有限责任公司设计，其主要工程量为中央水泵房至切眼安装无缝钢管Ф245*7 500m，管道托架加工安装及管道附件安装等。
二、项目目标1.工期目标本工程总工期为70天。
2.质量目标本工程质量为合格。
3.安全目标无人员及设备安全事故发生。
4.文明施工创矿区文明施工样板单位。
三、主要施工技术及要求（1）管道支托架安装管支架按照图纸设计结合巷道实际情况在地面加工，加工完毕按图纸设计要求进行防腐工作。
管支架安装采用拉线找平找直，按照规范及设计的高度、间距定位支托架的位置，利用煤电钻进行打眼作业，托架埋深应满足设计要求。
（2）管道、管箍及法兰焊接按照管道压力要求选用电焊机及焊接电流，对高压力管路宜选用直流焊接，管道焊接两端应按规范要求打坡口，焊缝高度应不小于母材厚度。
焊接结束后，应将药皮及焊瘤除尽后进行防腐作业。
（3）排水管路安装管路采用悬臂梁固定安装，排水管路采用法兰连接，每隔6米设一组固定装置，两趟管路固定装置应相互错开，为防止管子道倾斜段排水管路下滑，在倾斜段设置一组直管座固定装置，两个直管座固定装置应相互错开。
弯头、三通在地面制作防腐。
管子及管件安装前应进行水压试验，试验压力为工作压力的倍。
在泵房内将水平干管连接好后，然后用管卡卡到管支架上。
找平找正后，对支架进行固定，最后将相应位置的止回阀、闸门用短管与水平干管及泵连接起来，所有法兰连接处，均加入相应压力的法兰高压垫片。
（4）排水管及管路附件均涂刷环氧富锌底漆一遍，环氧沥青厚浆型防腐涂料三遍。
四、安装质量执行标准按设计要求，执行《煤矿安装工程质量检验评定标准》MT5010-95，《煤矿安全质量标准化标准》和《煤矿安全规程》之规定和要求以及其它现行国家相关质量规范标准。
1、管支架的安装间距允许偏差不得超过300mm；2、水平管道弯曲度允许偏差不得超过80mm；3、成排管道的间距允许偏差不得超过15mm，4、管道与腰线的水平间距不得超过50mm；5、焊缝咬边深度不得超过，每条焊缝咬边长度不超过焊缝全长的10%，且不大于100mm；6、法兰连接的质量必须保证两法兰平行并保持同轴性，螺栓能自由穿入；7、连接螺栓应使用相同规格型号的，螺栓穿向一致，露出螺母2-4个螺距，紧固匀称；8、阀门安装的型号应符合设计要求，安装位置、进出口方向正确，连接牢固、紧密，启闭灵活；9、管道防腐前，管道表面的污垢、油迹、锈斑、焊渣及毛刺等必须清理干净，漆膜厚度及涂层数量应符合图纸设计要求，色环、工作介质与流向标记应符合设计要求和有关规定。
五、质量保证措施及体系（附表一）为了优质高效、安全、低耗地完成该工程的施工任务，确保实现工程质量目标，我们将从以下几个方面对工程进行质量控制：1、施工前的培训教育组织所有参加施工人员认真学习《煤矿安装工程质量检查及评定标准》、《煤矿安全规程》以及其它现行国家相关质量规范标准，熟悉施工图及施工组织措施。
2、进行作业技术交底，包括作业技术要领、质量标准、施工依据、与前后工序的关系等。
3、检查施工工序、程序的合理性、科学性，防止工序流程错误，导致工序质量失控。
检查内容包括：施工总体流程和具体施工作业的先后顺序，在正常的情况下，要坚持先准备后施工，先深后浅，先矿建后安装，先验收后交工等等。
4、检查工序施工条件，即每道工序投入的材料，使用的工具、设备及操作工艺及环境条件等是否符合施工组织设计的要求。
5、检查工序施工中人员操作程序、操作质量是否符合质量规程要求。
6、检查工序施工中间产品的质量，即工序质量、分项工程质量。
7、对工序质量符合要求的中间产品（分项工程）及时进行工序验收或隐蔽工程验收。
8、质量合格的工序经验收后可进入下道工序施工。
未经验收合格的工序，不得进入下道工序施工。
六、安全保证措施及体系（附表二）1、安全控制的方针安全控制的目的是为了安全生产，因此安全控制的方针也应符合安全生产的方针，即：“安全第一、预防为主。
”“安全第一”是把人身的安全放在首位，安全为了生产，生产必须保证人身安全，充分体现“以人为本”的理念。
2、安全控制的目标安全控制的目标是减少和消除生产过程中的事故，保证人员健康安全和财产免受损失。
3、编制施工安全技术措施计划，对结构复杂、施工难度大、专业性较强的工程项目，除制定项目总体安全保证计划外，还必须制定单位工程或分部分项工程的安全技术措施。
对高处作业、井下作业等专业性强的作业，电气、电焊、起重等特殊工种作业，应制定单项安全技术规程，并应对管理人员和操作人员的安全作业资格和身体状况进行合格检查。
4、施工安全技术措施计划的实施安全生产责任制，即项目经理部各级领导，各个部门、各类人员，对他们各自职责范围内的安全生产应负责任的制度。
广泛开展安全生产的宣传教育，使全体职工真正认识到安全生产的重要性和必要性，懂得安全生产和文明施工的科学知识，牢固树立安全第一的思想。
自觉地遵守各项安全生产法律法规和规章制度。
建立经常性的安全教育考核制度，考核成绩要记入职工档案，对特殊作业人员还要经过专业安全技能培训，经考试合格持证后，方可独立操作。
5、安全技术交底（1）项目经理部必须实行逐级安全技术交底制度，纵向延伸到班组全体作业人员。
（2）技术交底必须具体、明确、针对性强。
（3）应将工程概况、施工方法、施工程序、安全技术措施等向队长、班组长进行详细交底。
6、安全检查（1）施工项目的安全检查应由项目经理组织，定期进行，安全检查的主要内容：查思想、查管理、查隐患、查整顿、查事故处理。
（2）定期对安全控制计划的执行情况进行检查、记录、评价和考核。
（3）编写安全检查报告并上报。
七、工期保证措施1、精心编制施工网络计划针对本工程的施工特点，精心编制施工网络计划，并利用本计划，对整个工期实施控制调整，实际施工时还要对各分部、分项工程再排出详细的网络计划图，并对延误工期的阶段从人力、物力、技术上予以调整，整个工期的计划是一个全程的滚动性计划，做到反馈及时，平衡及时，层层负责，把握工期。
2、控制重点、难点按施工阶段和专业工种分解、分工，对施工中的重点、难点和节点交接实施重点控制，加大跟踪、监测力度，避免返工现象。
关键线路上派优秀的岗位能手或技术骨干负责，确保关键线路的施工。
3、人员配备的优化组合施工队伍要在全公司范围内择优选用，优先选用参加过类似工程施工并获得优质工程评定业绩的施工班组参加本工程施工，对施工班组及设备优化组合，以确保目标工期的实现及工程质量目标。
4、提高职工思想素质，加强信誉意识强化职工的思想教育，树立质量意识，强化信誉意识，提高全体职工素质。
5、落实施工准备计划对投入本工程加工件及设备等，按计划提前3天落实到位，提前做好各方面的准备工作，编制人员、材料、设备计划，避免因准备不充分造成的窝工现象。
6、推行奖罚制度在施工中，对既保证质量，又能缩短工期的班组或个人，应及时予以奖励，推广平行交叉施工作业经验，针对工期、质量等实行奖罚分明。
7、施工方案对工程进度有直接的影响，在工程进度受阻时，应分析是否存在施工技术的影响因素，为实现进度目标有无改变施工技术、施工方法和施工机械的可能性。
八、现场文明施工措施文明施工管理的水平是反映一个现代企业的综合管理水平和竞争能力的重要特征。
为了获得两个文明双丰收，结合本工程安装的特点，采取措施对现场文明施工加强管理。
（1）现场管理1、工地现场设置大门和连续、密闭的临时围护设施，要求牢固、安全、整齐美观；围护外部色彩与周围环境协调。
2、现场设置安全标志牌及工程标志牌。
3、道路要平整、坚实、畅通，设备、材料堆放整齐、美观。
4、施工区和生活区有明确的划分；区内废料及垃圾及时清理，成品保护措施健全有效。
（2）安全防护1、安全帽、安全带佩带符合要求；特殊工种个人防护用品符合要求。
2、安全技术交底及安全检查资料齐全，大型设备吊装运输方案有审批手续。
（3）临时用电1、施工区、生活区、办公室的配电线路架设和照明设备的安装、使用符合规范要求。
2、配电系统和施工机具采用可靠的接零或接地保护。
九、防风、防雨、防风沙施工措施1、为了保证施工质量和施工进度，考虑每个施工时间的特点，及时购置各种防范设备、材料，做好风季、雨季施工的准备工作。
2、室外焊接应搭设防雨、防沙、防风棚，以免影响施工质量。
3、露天设置的施工机械设备搭棚，以防机械部分受损、电气部分受潮。
4、做好材料与半成品的防雨保护。
5、注意收听、收看天气预报，关注天气情况变化，遇到有气温突变要及时采取保护措施。
6、健全季节施工组织机构，组织人员定期监督检查措施实施。
十、施工专项措施1、组织主要施工人员实地勘察施工现场，对井下的运输路径，巷道条件要了如指掌，疏通巷道，并绘制井下运输路线草图。
2、组织所有施工人员认真学习矿方针对井下施工作业的相关安全技术文件，按矿方的要求对职工进行安全培训。
3、认真编制井下特殊施工作业（如电焊作业等）技术措施，并按要求报审批。
4、对长件管道井下运输专用车辆，提前报清计划请矿方审批。
5、提前完成管道防腐、法兰焊接、弯头、支托架制作等工作。
6、提前安装好各线路管道托架。
7、提前落实好井下施工电源、施工用机具、辅助性材料、消防材料及设施的准备等工作。
8、按小时编制作业计划，认真组织好施工人员、科学地安排每道工序的衔接，每道工序专人把关，责任到人。
十一、劳动力安排计划质量保证体系系统框图安全保证体系框图。
井下供水管路安装安全技术措施
井下供水管路安装安全技术措施井下供水管路安装是指将输水管道埋设在地下，为城市和农村提供供水服务。
在进行井下供水管路安装时，必须采取一系列安全技术措施，以确保施工的顺利进行和工作人员的安全。
以下是一些常见的井下供水管路安装安全技术措施：1.研究地质资料：在进行井下供水管路安装之前，必须了解施工地点的地质情况，包括土质、地下水位等。
这将有助于选择合适的施工方法和材料，并减少风险。
2.安全防护设施：在井下供水管路安装期间，必须添加适当的安全防护设施，例如悬挂安全网、设置警示标志等。
同时，应确保施工区域被正确地标记和隔离，以防止无关人员的进入，减少事故发生的可能性。
3.使用正确的工具和设备：井下供水管路安装需要使用各种工具和设备，如挖掘机、输水管道、连接器等。
在使用这些工具和设备之前，必须对其进行检查和维护，确保其正常运行，并避免事故发生。
4.剖沟和排水：在进行井下供水管路安装之前，必须进行剖沟和排水。
这样可以确保施工现场的干燥，减少施工难度，并提高工作效率。
5.防止地质灾害：由于井下供水管路安装通常涉及地下挖掘，所以必须采取预防措施来防止地质灾害，如滑坡、塌陷等。
可以采取的措施包括喷浆加固、加装支撑等。
6.管道连接和固定：在安装供水管道时，必须注意管道的连接和固定。
连接必须牢固，以确保管道的连续性和稳定性。
固定必须牢固可靠，以防止管道因外力作用而移动或损坏。
7.进行安全检查：在井下供水管路安装完成后，必须进行安全检查，确保管道的质量和安全。
这可以通过进行压力测试、泄漏检测等方式来实现。
8.培训和指导：在井下供水管路安装之前，工作人员必须接受相关培训，了解工作程序、操作规范和安全注意事项。
同时，必须有专业人员进行现场指导和监督，以确保工作的安全进行。
总结起来，井下供水管路安装安全技术措施是确保施工过程中和工作人员的安全的重要手段。
通过研究地质资料、使用正确的工具和设备、采取预防措施等，可以减少事故的发生，并提高施工效率。
煤矿排水管路施工安全技术措施
皖北煤电公司祁东煤矿副井井筒管路更换安全技术措施年月日目录1、工程概述2、安装工作量3、安装前的准备工作4、施工程序5、施工方法6、施工质量标准7、安装保证措施8、安全注意事项9、工期安排及保证措施10、施工机具材料一览表祁东煤矿副井井筒管路更换施工措施审批审批负责人机电科：年月日安监处：年月日调度室：年月日机电矿长：年月日总工程师：年月日审批意见一、概述：祁东煤矿副井井筒装备与2000年安装投入使用，受井壁变形、井筒淋水腐蚀等影响，排水管、压风管、洒水管、托管梁等井筒装备现已锈蚀严重（尤其在井筒-380米以下管路），为确保矿井安全生产，现对副井井筒-380m—--600m段三趟D273排水管路、一趟D219压风管路、一趟D159洒水防尘管路进行更换，定安装I56、I28托管梁各6根（含托架、支架等）。
井筒新增加的托管梁安装方式通过牛腿托架采用锚杆固定在井壁上。
因矿井为生产矿井，施工中存在不少困难和诸多不利因素，特编制该安全技术措施以指导施工。
二、安装工作量：（以下为图纸中工程量，实际工作量以施工完毕验收工程量为准）1、管路 D273×10mm 60米2、管路 D273×12mm 600米3、管路 D159×7mm 220米4、管路 D219×6mm 220米5、排水管导向卡 130个洒水管导向卡 50个压风管导向卡 40个6、冲压90°弯头D273×12mm 7个D159×7mm 2个D219×6mm 2个7、排水管管套 D275×10mm 30个D299×12mm 120个8、压风管管套 D233×6mm 50个9、洒水管管套 D161×8mm 50个10、I56a工字钢 6根 6米/根I28a工字钢 6根 6米/根11、树脂锚杆 M16×260 160件M27×450 96件12、托管梁主托架 24件13、托管梁支梁托架 36件三、安装前的准备工作：1、编制安全技术措施，并组织施工人员学习，2、安装构件提前按要求制作防腐，并统计编号运至现场。
副井排水管路敷设措施

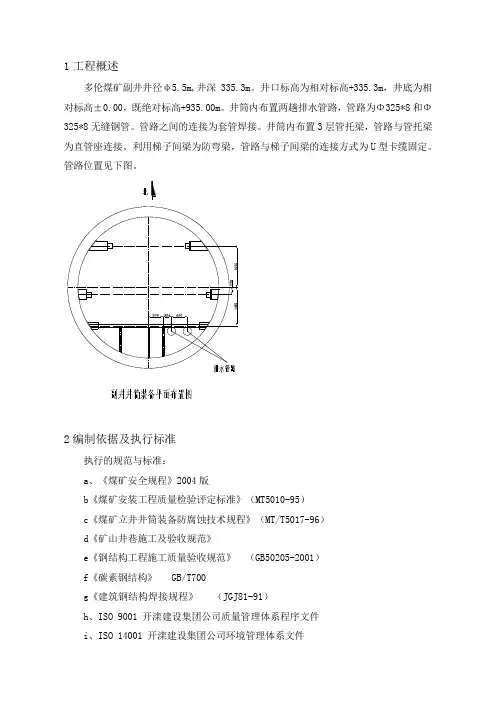

1工程概述多伦煤矿副井井径φ5.5m,井深335.3m。
井口标高为相对标高+335.3m，井底为相对标高±0.00，既绝对标高+935.00m。
井筒内布置两趟排水管路，管路为Φ325*8和Φ325*8无缝钢管。
管路之间的连接为套管焊接。
井筒内布置3层管托梁，管路与管托梁为直管座连接。
利用梯子间梁为防弯梁，管路与梯子间梁的连接方式为U型卡缆固定。
管路位置见下图。
2编制依据及执行标准执行的规范与标准：a、《煤矿安全规程》2004版b《煤矿安装工程质量检验评定标准》（MT5010-95）c《煤矿立井井筒装备防腐蚀技术规程》（MT/T5017-96）d《矿山井巷施工及验收规范》e《钢结构工程施工质量验收规范》（GB50205-2001）f《碳素钢结构》 GB/T700g《建筑钢结构焊接规程》（JGJ81-91）h、ISO 9001 开滦建设集团公司质量管理体系程序文件i、ISO 14001 开滦建设集团公司环境管理体系文件j 、ISO 18001 开滦建设集团公司安全管理体系文件；3施工准备3.1技术准备：熟悉、审查施工图纸与有关设计资料，作好相应的技术准备工作。
3.2劳动组织的准备项目部组成:管理人员:项目经理:党广护 生产经理:邢贵坡 王玲燕 技术经理:钱敬源 经营经理:郭雨涛 质量检查员：董春贵 安全员：杨连仲施工人员铆工:18人 起重工:20人 电工:6人 焊工：10人 普工:10人 库工:1人3.3施工现场的准备施工现场的准备要在建设单位的统一协调下进行，主要有临时设备的安装、运输道路的确定，施工工、机具的准备，材料，半成品的存放，冬季施工的安排，消防、保安及安全设施等，施工的进度计划。
4施工控制4.1施工的工程划分煤矿安装工程的划分按《煤矿安装工程质量检验评定标准》（MT5010-95）内的有关要求进行划分，副井井筒排水管路敷设为一个单位工程。
4.2施工工程的质量，安全及环境保护目标4.2.1质量目标：各个分项工程一次验收合格，单位工程达到煤炭系统的优良标准；4.2.2安全目标：消灭重伤、死亡及二级以上非伤亡事故，争取消灭轻伤；4.2.3环境保护目标：尽量减少污染，一切废弃物集中存放，消灭对居民的噪声污染。
煤矿掘进巷道管路安装施工方案

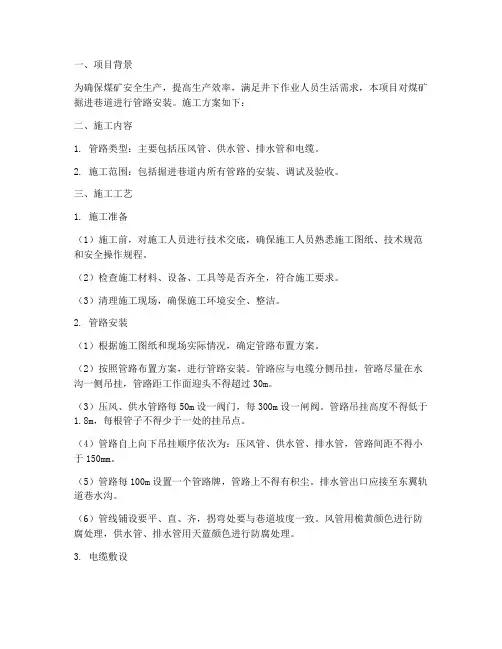

一、项目背景为确保煤矿安全生产，提高生产效率，满足井下作业人员生活需求，本项目对煤矿掘进巷道进行管路安装。
施工方案如下：二、施工内容1. 管路类型：主要包括压风管、供水管、排水管和电缆。
2. 施工范围：包括掘进巷道内所有管路的安装、调试及验收。
三、施工工艺1. 施工准备（1）施工前，对施工人员进行技术交底，确保施工人员熟悉施工图纸、技术规范和安全操作规程。
（2）检查施工材料、设备、工具等是否齐全，符合施工要求。
（3）清理施工现场，确保施工环境安全、整洁。
2. 管路安装（1）根据施工图纸和现场实际情况，确定管路布置方案。
（2）按照管路布置方案，进行管路安装。
管路应与电缆分侧吊挂，管路尽量在水沟一侧吊挂，管路距工作面迎头不得超过30m。
（3）压风、供水管路每50m设一阀门，每300m设一闸阀。
管路吊挂高度不得低于1.8m，每根管子不得少于一处的挂吊点。
（4）管路自上向下吊挂顺序依次为：压风管、供水管、排水管，管路间距不得小于150mm。
（5）管路每100m设置一个管路牌，管路上不得有积尘。
排水管出口应接至东翼轨道巷水沟。
（6）管线铺设要平、直、齐，拐弯处要与巷道坡度一致。
风管用桅黄颜色进行防腐处理，供水管、排水管用天蓝颜色进行防腐处理。
3. 电缆敷设（1）电缆不应悬挂在风管或水管上，不得受淋水。
电缆上严禁悬挂任何物件。
盘圈或盘8字形的电缆不得带电，但给采、掘机组供电的电缆除外。
（2）电缆与压风管、供水管、排水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上距离。
4. 调试与验收（1）安装完成后，对管路进行试压、试水、试排水等调试工作，确保管路运行正常。
（2）对电缆进行绝缘测试，确保电缆绝缘性能良好。
（3）按照相关规范进行验收，合格后方可投入使用。
四、施工安全措施1. 施工过程中，严格遵守安全操作规程，确保施工人员安全。
2. 对施工现场进行安全隐患排查，及时整改。
3. 施工人员必须佩戴安全帽、防尘口罩等防护用品。
井下排水管路安装施工措施方案
鄂尔多斯市昊华精煤有限责任公司高家梁煤矿井下排水管路安装工程施工组织设计（措施）施工单位：编制日期：二00九年七月二十日编制依据本施工组织设计（措施）编制依照下列规范及标准：1、《煤矿安装工程质量检验评定标准》MT5010-95;2、《建筑安装工程质量检验评定标准》3、《建筑电气安装工程质量检验评定标准》4、《煤矿安全规程》5、《安装工程施工及验收规范》、工程概况_ 、项目目标三主要施工技术及要求、四安装质量执行标准、五质量保证措施及体系、六安全保证措施及体系、七工期保证措施、八现场文明施工措施、九防风、防雨、防风沙施工措施、十施工专项措施、十■、劳动力安排计划附图:质量保证体系框图安全保证体系框图施工进度图施工场地平面布置图、工程概况高家梁煤矿井下排水管路安装工程由中煤西安设计工程有限责任公司设计，其主要工程量为中央水泵房至切眼安装无缝钢管① 245*7 500m,管道托架加工安装及管道附件安装等。
二、项目目标1.工期目标本工程总工期为70天。
2.质量目标本工程质量为合格。
3.安全目标无人员及设备安全事故发生。
4.文明施工创矿区文明施工样板单位。
三、主要施工技术及要求(1)管道支托架安装管支架按照图纸设计结合巷道实际情况在地面加工，加工完毕按图纸设计要求进行防腐工作。
管支架安装采用拉线找平找直，按照规范及设计的高度、间距定位支托架的位置，利用煤电钻进行打眼作业，托架埋深应满足设计要求。
(2)管道、管箍及法兰焊接按照管道压力要求选用电焊机及焊接电流，对高压力管路宜选用直流焊接，管道焊接两端应按规范要求打坡口，焊缝高度应不小于母材厚度。
焊接结束后，应将药皮及焊瘤除尽后进行防腐作业。
（3）排水管路安装管路采用悬臂梁固定安装，排水管路采用法兰连接，每隔6米设一组固定装置，两趟管路固定装置应相互错开，为防止管子道倾斜段排水管路下滑，在倾斜段设置一组直管座固定装置，两个直管座固定装置应相互错开。
弯头、三通在地面制作防腐。
排水管路运输、安装安全技术措施
排水管路运输、安装安全技术措施因工作面出水严重，影响正常生产，根据矿总体安排对2301回顺外段直暗风井2号风井下口连接325排水管，为确保施工安全。
特制定本安全技术措施。
一、装车1、装车时必须使用专用花车并仔细检查车辆状况，对不合格及存在安全隐患的车辆严禁装运管路。
2、装车时，要根据专用花车实际状况合理装运，严禁超装超运。
3、装车时管路重心必须与车辆重心保持一致，管路伸出车辆两端长度相同。
4、管路装完后必须用钢丝绳捆绑结实牢固，管子两端的法兰盘必须用钢丝绳和16mm的铁钩，勾住法兰盘然后与花车用华兰螺丝紧固好，防止管子前后左右转动。
二、拉运1、管路拉运前必须对花车的连接装置，完好及稳固等情况进行全面检查，发现问题立即处理，确保运输安全。
2、管路运送过程中必须安排专人跟车，跟车工要时刻观察车辆运行情况，发现异常及时发出停车信号，待查明原因，处理完毕，确定安全后，方可拉运。
3、小绞车拉运时，必须严格执行小绞车各项管理制度，未经签字确认任何人不得私自开启绞车。
4、其他严格执行《煤矿安全规程》规定的相关内容。
三、卸车1、管路运送到位后，必须将所有花车用卡轨器卡死挡牢，防止车辆下滑。
2、每次只准卸一辆车，被卸车辆必须卡牢掩死，倾斜巷道卸车时必须用卡轨式阻车器卡死后方可卸车。
3、卸车前必须先将花车两侧垫稳，防止卸车过程中车辆重心偏移造成侧翻。
4、卸管子时人员应站在车辆两端的安全地点，做到互叫呼应，动作协调，口号一致。
5、卸车过程中，必须对卸料点的管线进行有效保护，严禁损坏。
四、安装1、管路安装、铺设必须做到平、直、稳、缓的原则。
管路吊挂高度严格按照施工要求规定吊挂。
2、325管子必须采用合格的钢绳进行吊挂，吊挂点必须选取牢固、可靠有足够锚固力的锚杆上固定，严禁吊挂在松动的锚杆或钢带上。
每节管路吊挂点不少于两处，绳卡打牢打死，吊挂间距统一。
3、管路连接必须平整，胶垫、螺栓、垫片齐全，且紧固到位，做到严密不漏水。
煤矿井下管路安装工程施工组织设计
施工组织设计编制单位：编制人：审核人：第一章工程概况矿井概况本工程位于贵州省XX煤矿内，矿井位于XX自然村境内，为30万吨／年矿井。
矿井直距盘县城关镇30Km，乐民镇1Km，南昆铁路威箐站7km，距红果新城20Km；盘县经水塘至响水公路从本井田北部外侧经过，有简易公路与煤矿相通，交通较为便利。
主要工程内容及工程量本次安装工程主要由副斜井主排水管路安装、压风管路安装、消防管路安装，回风斜井瓦斯管路安装。
第二章准备工作为了保证工程按时完工，达到质量要求，我公司抽调机电安装公司优秀员工组成强有力的项目部队伍，该项目部由一名项目经理，一名项目副经理和一名项目部总工程师组成，下属3个职能组室，7个作业班组。
组织工人安全学习，熟悉图纸，熟悉施工工艺，明确任务。
附图：组织管理机构图附表：主要劳动力配备表组织管理机构图主要劳动力配备表单位：人注：所有配备人员根据不同的施工阶段进行流动交叉作业。
主要材料设备进场计划材料供应本工程施工所需主要材料由建设方提供，其他由施工单位自行采购，材料采购时须有质量合格证或质保书，经建设方代表或监理签字认可后方可使用。
设备供应本工程所有安装施工设备均在安顺工地、神仙坡工地、晋家冲工地和水城仓库，根据工程进度及需要运抵现场。
施工进度计划根据XX煤矿实际情况，本工程计划30天完成，其中划线定位5天，打孔4天（可与划线定位同时进行），托梁制作安装6天，管路安装20天。
第三章各单位工程安装方案和质量保证措施一、施工前准备工作(1)组织安装技术人员熟悉有关资料及图纸。
(2)组织安装人员安全技术学习。
(3)进行施工现场测量，确定各管路的安装位置。
(4)配齐施工工具。
(5)零部件运送到位，并清点数量及核对名称。
(6)制作时电焊机、氧割设备分别放到合适稳定及安全位置。
(7)管路搬至指定焊接位置、切口、打坡口。
（8）运搬、捆绑工具及材料准备充分。
（9）信号安装，由于管路是延续安装，提升、下放要求随时停放，我们将安装一套专用移动信号。
某煤矿井下水泵及排水管路安装施工措施
某煤矿井下水泵及排水管路安装施工措施背景介绍某煤矿坐落于贵州省，是一家规模较大的煤矿，年产煤量达到数百万吨。
由于煤矿所处地理位置特殊，地下水位较高，需要采用各种设备进行排水。
其中，水泵和排水管路是必须安装的，安装前需要做好施工措施的安排。
设备选型为了根据实际情况选择最合适的设备，我们需要先了解煤矿的地质情况、水质情况以及存在的问题。
通过对采样、分析测试、设计方案等环节的研究，最终确定出选用的水泵、排水管路等设备。
在选择水泵时，我们根据煤矿井下的地下水位、流量以及扬程等参数，确定选用全自吸式离心泵，该泵具有自吸性能，无需提供外部自吸管道，是一种比较节约水源的水泵。
排水管路方面，根据井下煤矿的特殊地理位置，我们需要在管路内安装泵站，避免土石流或洪水等灾害对排水管路造成影响。
施工措施接下来是施工措施的介绍。
由于水泵和排水管路的安装需要涉及到大量的设备和场地，施工过程中必须严格按照设计方案及标准化要求进行施工，以保证工程质量达到预期要求。
施工前准备在进入现场施工前，施工人员必须先进行施工前准备工作。
首先需要确认工程的范围及施工底图，根据反演方案、计划方案等文档，确定施工道路、工作场地、施工材料、设备安装位置等。
确定好之后，我们需要对施工现场进行勘测，根据施工设计中的图纸和文档要求，保证工程质量及工程施工的安全性。
同时确定适应于煤矿井下的施工规范和安全要求，为施工人员的安全保驾护航。
源施工施工前，我们需要将所有的材料、设备等运输到现场，并按照相关章程开展设备的拼装。
拼装完成后，需要进行跑泵实验，检查设备的性能，并对已安装的泵站、排水管路等进行检查及预试。
现场施工现场施工包括排水管道安装、泵站安装、电气装置及控制装置安装等。
其中，排水管道的安装主要涉及焊接、接头、下沉钻井等工作内容。
泵站的安装则需要进行设备衔接及管路连接，确保安装合理，泵站便于维护。
电气装置及控制装置安装完成后，我们要根据设计要求进行现场调试，并进行综合试验，以确定设备在使用过程中正常运行。
井下排水管路安装施工措施汇总
井下排水管路安装施工措施汇总概述井下排水管路安装施工是建筑工程中非常重要的工艺环节，其施工质量对于建筑的安全和使用寿命具有非常重要的影响。
为了保障井下排水管路安全稳定运行，本文将从材料准备、施工前准备、施工工艺和验收检查几个方面进行详细阐述，以供参考。
材料准备井下排水管路安装施工所需的材料主要包括排水管道、接口和配件、胶水、密封垫片、支架和吊架等。
在选购材料时，应确保选用的材料符合国家相关标准和质量要求，在品牌和价格上均需慎重选择。
施工前准备施工前需要对施工现场进行详细勘测和标定，确保施工图纸和实际施工相符。
同时应根据实际情况确定井下管道的起止点、管道走向、坡度、规格和厚度等参数，以供施工时参考。
另外，施工人员应具备相应的专业技能和经验，避免出现不必要的失误和疏漏。
施工工艺1.安装井下排水管道：根据施工方案，首先需在井内铺设底垫，并在管道底部铺设砂浆层。
然后根据管道长度和弯曲程度，选用不同规格的管道进行连接，接口处应使用专用的管道接口和密封垫片确保连接的牢固和稳定。
2.固定吊架和支架：在板面上选择合适的位置，采用膨胀螺栓或梅花钉等定位固定吊架和支架。
在选用吊架和支架时应注意其规格和尺寸，确保能承受管道重量的同时固定可靠。
3.连接排水管道与排水井：在排水井内，根据实际需要选择适合的接口和管道进行连接。
连接时应注意密封垫片的安装，确保井内外水不相通。
4.进行通水验收：在铺设完成后，进行通水验收。
在通水前，先将井内和管道内的清洁工作做好，然后按照设计坡度倾斜管线，使其通向汇集井。
通水时应逐渐增加水流量，以便及时发现漏水和堵塞等问题。
验收检查完成井下排水管路安装后，必须按照国家相关标准进行验收检查。
主要包括以下几个方面：1.管道的安装质量和完整性。
管道是否铺设正确，接口处是否严密，管道是否被损坏等。
2.管道的倾斜度和坡度。
按照设计要求进行验收，确保排水通畅。
3.排水井的安装质量和完整性。
排水井是否安装正确，井内是否有堵塞等。
井下安装施工方案
一、工程概况本工程为某矿井井下安装工程，主要包括排水管路、通风管路、供电线路、通讯线路等安装施工。
工程地点位于某矿井井下，施工环境复杂，地质条件多变，施工难度较大。
为确保工程质量和安全，特制定本施工方案。
二、施工准备1. 组织准备成立项目施工领导小组，负责施工过程中的组织协调、质量控制、安全监督等工作。
设立现场施工管理小组，负责日常施工管理和监督。
2. 技术准备组织施工人员学习相关技术规范、操作规程和安全知识，确保施工人员掌握施工技术。
对施工图纸进行详细审查，确保施工图纸的准确性和可行性。
3. 材料准备根据施工图纸和施工方案，提前采购各类管材、电缆、配件等材料，并确保材料质量符合国家相关标准。
4. 工具准备准备各类安装工具，如扳手、锯子、电焊机、切割机等，确保施工过程中工具齐全、完好。
三、施工工艺1. 排水管路安装（1）清理现场，确保施工环境安全。
（2）根据设计要求，测量管路走向，确定支架位置。
（3）安装支架，确保支架牢固、水平。
（4）铺设管路，注意管路连接处的密封性。
（5）试压检验，确保管路无泄漏。
2. 通风管路安装（1）清理现场，确保施工环境安全。
（2）根据设计要求，测量管路走向，确定支架位置。
（3）安装支架，确保支架牢固、水平。
（4）铺设管路，注意管路连接处的密封性。
（5）试压检验，确保管路无泄漏。
3. 供电线路安装（1）清理现场，确保施工环境安全。
（2）根据设计要求，测量线路走向，确定电缆桥架位置。
（3）安装电缆桥架，确保桥架牢固、水平。
（4）铺设电缆，注意电缆连接处的密封性。
（5）试运行检验，确保线路无故障。
4. 通讯线路安装（1）清理现场，确保施工环境安全。
（2）根据设计要求，测量线路走向，确定通讯线路的支架位置。
（3）安装支架，确保支架牢固、水平。
（4）铺设通讯线路，注意线路连接处的密封性。
（5）试运行检验，确保通讯线路无故障。
四、质量控制1. 材料质量控制：严格检查进场材料的质量，确保材料符合国家相关标准。
