烧结机生产工艺
②碳酸盐的分解和矿化作用
烧结料中的碳酸盐有CaC03、MgC03、FeC03、MnC03等，其中以CaC03为主。在烧结条件下，CaC03在720℃左右开始分解，880℃时开始化学沸腾，其他碳酸盐相应的分解温度较低些。
点火时间通常40～60s。
点火真空度4～6kPa。
点火深度为10～20mm。
③烧结
准确控制烧结的风量、真空度、料层厚度、机速和烧结终点。
烧结风量：平均每吨烧结矿需风量为3200m3，按烧结面积计算为(70～90)m3／(m2．min)。
真空度：决定于风机能力、抽风系统阻力、料层透气性和漏风损失情况。
这层的主要变化是熔融物的凝固，伴随着结晶和析出新矿物，还有吸入的冷空气被预热，同时烧结矿被冷却，和空气接触时低价氧化物可能被再氧化。
②燃烧层
燃料在该层燃烧，温度高达1350～1600℃，使矿物软化熔融黏结成块。
该层除燃烧反应外，还发生固体物料的熔化、还原、氧化以及石灰石和硫化物的分解等反应。
③预热层
使烧结矿的体积膨胀而粉化。
③铁和锰氧化物的分解、还原和氧化
铁的氧化物在烧结条件下，温度高于l300℃时，Fe203可以分解
Fe304在烧结条件下分解压很小，但在有Si02存在、温度大于1300℃时，也可能分解
不知道能不能满足你的需求？
碳酸钙分解产物Ca0能与烧结料中的其他矿物发生反应，生成新的化合物，这就是矿化作用。反应式为：
CaCO3+SiO2=CaSiO3+CO2
CaCO3+Fe2O3=CaO ·Fe2O3+ CO2
如果矿化作用不完全，将有残留的自由Ca0存在，在存放过程中，它将同大气中的水分进行消化作用：
CaO+H2O=Ca(OH)2
③燃料
主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。
对入厂烧结原料的一般要求见表2—2。
入厂烧结原料一般要求
◆配料与混合
①配料
配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。
常用的配料方法：容积配料法和质量配料法。
我国烧结厂大多采用二次混合。
◆烧结生产
烧结作业是烧结生产的中心环节，它包括布料、点火、烧结等主要工序。
①布料
将铺底料、混合料铺在烧结机台车上的作业。
当采用铺底料工艺时，在布混合料之前，先铺一层粒度为10～25mm，厚度为20～25mm的小块烧结矿作为铺底料，其目的是保护炉箅，降低除尘负荷，延长风机转子寿命，减少或消除炉箅粘料。
带式烧结机抽风烧结过程是自上而下进行的，沿其料层高度温度变化的情况一般可分为5层，各层中的反应变化情况如图2—5所示。点火开始以后，依次出现烧结矿层，燃烧层，预热层，干燥层和过湿层。然后后四层又相继消失，最终只剩烧结矿层。
①烧结矿层
经高温点火后，烧结料中燃料燃烧放出大量热量，使料层中矿物产生熔融，随着燃烧层下移和冷空气的通过，生成的熔融液相被冷却而再结晶(1000—1100℃)凝固成网孔结构的烧结矿。
烧结生产工艺流程
烧结机
烧结基础知识
1、烧结的含义
将含铁粉状料或细粒料进行高温加热，在不完全熔化的条件下烧结成块的过程。铁矿粉烧结是一种人造富矿的过程。
2、烧结的方法
（1）鼓风烧结：烧结锅，，平地吹；以及带式烧结机。
（2）抽风烧结：
a：连续式：带式烧结机和环式烧结机等；
b：间歇式：固定式烧结机，如盘式烧结机和箱式烧结机；移动式烧结机，如步进式烧结机；
（3）在烟气中烧结：回转窑烧结和悬浮烧结。
1.烧结的概念
将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
2.烧结生产的工艺流程
目前生产上广泛采用带式抽风烧结机生产烧结矿。烧结生产的工艺流程如图2—4所示。主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。
由燃烧层下来的高温废气，把下部混合料很快预热到着火温度，一般为400～800℃。
此层内开始进行固相反应，结晶水及部分碳酸盐、硫酸盐分解，磁铁矿局部被氧化。
④干燥层
干燥层受预热层下来的废气加热，温度很快上升到100℃以上，混合料中的游离水大量蒸发，此层厚度一般为l0～30mm。
实际上干燥层与预热层难以截然分开，可以统称为干燥预热层。
铺完底料后，随之进行布料。布料时要求混合料的粒度和化学成分等沿台车纵横方向均匀分布，并且有一定的松散性，表面平整。
目前采用较多的是圆辊布料机布料。
②点火
点火操作是对台车上的料层表面进行点燃，并使之燃烧。
点火要求有足够的点火温度，适宜的高温保持时间，沿台车宽度点火均匀。
点火温度取决于烧结生成物的熔化温度。常控制在1250±50℃。
料层厚度：合适的料层厚度应将高产和优质结合起来考虑。国内一般采用料层厚度为250～500mm。
机速：合适的机速应保证烧结料在预定的烧结终点烧透烧好。实际生产中，机速一般控制在1.5～4m／min为宜。
烧结终点的判断与控制：控制烧结终点，即控制烧结过程全部完成时台车所处的位置。中小型烧结机终点一般控制在倒数第二个风箱处，大型烧结机控制在倒数第三个风箱处。
抽风烧结工艺流程
◆烧结原料的准备
①含铁原料
含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
②熔剂
要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。
在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。准确性较差。
质量配料法是按原料的质量配料。比容积法准确，便于实现自动化。
②混合
混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。
混合作业：加水润湿、混匀和造球。
根据原料性质不同，可采用一次混合或二次混合两种流程。
一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。
二次混合的目的：继续混匀，造球，以改善烧结料层透气性。
用粒度10～Omm的富矿粉烧结时，因其粒度已经达到造球需要，采用一次混合，混合时间约50s。
使用细磨精矿粉烧结时，因粒度过细，料层透气性差，为改善透气性，必须在混合过程中造球，所以采用二次混合，混合时间一般不少于2．5～3min。
该层中料球被急剧加热，迅速干燥，易被破坏，恶化料层透气性。
⑤过湿层
从干燥层下来的热废气含有大量水分，料温低于水蒸气的露点温度时，废气中的水蒸气会重新凝结，使混合料中水分大量增加而形成过湿层。
此层水分过多，使料层透气性变坏，降低烧结速度。
烧结过程中的基本化学反应
①固体碳的燃烧反应
固体碳燃烧反应为：
反应后生成C0和C02，பைடு நூலகம்有部分剩余氧气，为其他反应提供了氧化还原气体和热量。

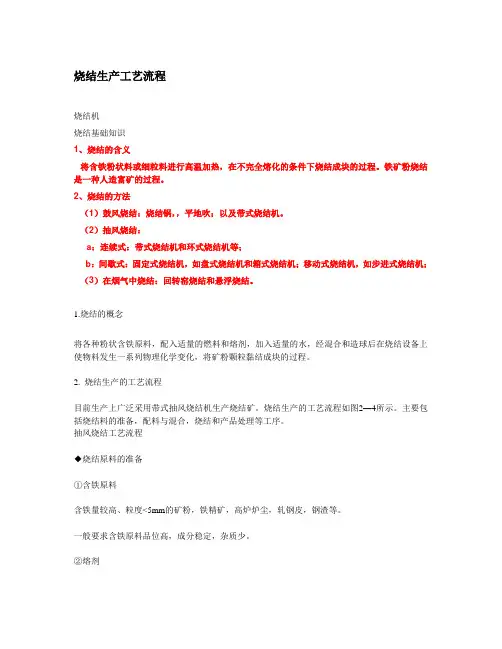

烧结机生产工艺
烧结生产工艺流程烧结机烧结基础知识1、烧结的含义将含铁粉状料或细粒料进行高温加热，在不完全熔化的条件下烧结成块的过程。
铁矿粉烧结是一种人造富矿的过程。
2、烧结的方法（1）鼓风烧结：烧结锅，，平地吹；以及带式烧结机。
（2）抽风烧结：a：连续式：带式烧结机和环式烧结机等；b：间歇式：固定式烧结机，如盘式烧结机和箱式烧结机；移动式烧结机，如步进式烧结机；（3）在烟气中烧结：回转窑烧结和悬浮烧结。
1.烧结的概念将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
2. 烧结生产的工艺流程目前生产上广泛采用带式抽风烧结机生产烧结矿。
烧结生产的工艺流程如图2—4所示。
主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。
抽风烧结工艺流程◆烧结原料的准备①含铁原料含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
②熔剂要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。
在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
③燃料主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。
对入厂烧结原料的一般要求见表2—2。
入厂烧结原料一般要求◆配料与混合①配料配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。
常用的配料方法：容积配料法和质量配料法。
容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。
准确性较差。
质量配料法是按原料的质量配料。
比容积法准确，便于实现自动化。
②混合混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。

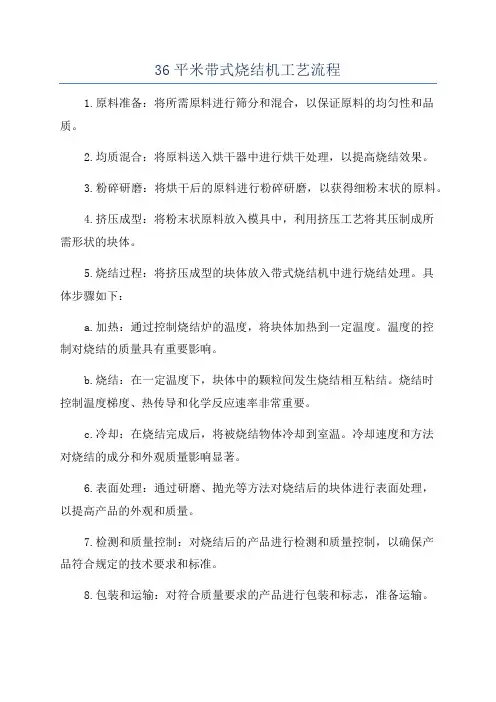

36平米带式烧结机工艺流程
36平米带式烧结机工艺流程
1.原料准备：将所需原料进行筛分和混合，以保证原料的均匀性和品质。
2.均质混合：将原料送入烘干器中进行烘干处理，以提高烧结效果。
3.粉碎研磨：将烘干后的原料进行粉碎研磨，以获得细粉末状的原料。
4.挤压成型：将粉末状原料放入模具中，利用挤压工艺将其压制成所
需形状的块体。
5.烧结过程：将挤压成型的块体放入带式烧结机中进行烧结处理。
具
体步骤如下：
a.加热：通过控制烧结炉的温度，将块体加热到一定温度。
温度的控
制对烧结的质量具有重要影响。
b.烧结：在一定温度下，块体中的颗粒间发生烧结相互粘结。
烧结时
控制温度梯度、热传导和化学反应速率非常重要。
c.冷却：在烧结完成后，将被烧结物体冷却到室温。
冷却速度和方法
对烧结的成分和外观质量影响显著。
6.表面处理：通过研磨、抛光等方法对烧结后的块体进行表面处理，
以提高产品的外观和质量。
7.检测和质量控制：对烧结后的产品进行检测和质量控制，以确保产
品符合规定的技术要求和标准。
8.包装和运输：对符合质量要求的产品进行包装和标志，准备运输。
9.清洁和维护：对烧结机设备进行清洁和维护，以确保设备的正常运行和寿命。
10.环保措施：在整个工艺流程中，要注意环境保护，合理处理废气和废水，减少对环境的影响。
通过以上工艺流程，可以实现36平米带式烧结机的有效烧结生产，确保产品的质量与性能。
烧结生产工艺流程
烧结工艺1 含铁原料、熔剂和燃料1．1 含铁原料所用含铁原料有精矿、粉矿、除尘灰、轧钢皮等等。
各种含铁原料均在原料场内储存，用装载机输送到烧结系统配料室。
1．2 熔剂烧结机用熔剂为生石灰、石粉和白云石。
合格的生石灰用汽车运至烧结配料室，用压缩空气送至生石灰配料槽。
石粉及白云石用汽车运至烧结配料室料槽。
1．3 燃料1．3．1 固体燃料烧结用固体燃料为焦粉及无烟煤，由汽车运入烧结厂区，于燃料准备间储存和破碎，破碎后粒度3～0mm占80%的合格燃料经转运送至配料室。
1．3．2 气体燃料烧结点火使用热值为3349～4187KJ/m3的高炉煤气2、工艺流程及车间组成烧结机系统工艺流程见图2-1。
烧结机系统工艺车间有：燃料准备间、配料室、一次混合、二次混合、烧结室、带冷机、筛分室、成品矿槽、主抽风机室、主电除尘器、水泵房、转运站及通廊运输系统等。
2．1 燃料准备间烧结生产用燃料为焦粉及无烟煤，入厂粒度40～0mm，由汽车运入厂区，于燃料准备间储存，燃料破碎为2台Φ900×700四辊破碎机。
燃料直接通过大倾角皮带机输入燃料矿仓，先通过滚筛筛除大块粒度燃料，再通过仓下皮带送入四辊破碎机进行细破。
燃料经破碎后，3～0mm部分占80%以上，经皮带转运送至配料室燃料槽。
2．2 配料室配料室按单列式布置，配料槽内各种原料的贮存时间都在4h以上，满足工艺生产对贮存时间的要求。
原矿采用自卸汽车或装载机向各配料槽给料。
燃料、冷返矿采用固定可逆胶带机向燃料、冷返矿配料槽给料。
熔剂采用汽车运到配料槽。
含铁料、石粉、白云石、返矿采用振动漏斗、圆盘给料机、皮带秤作为给料和配料设备，圆盘给料机变频调速；燃料采用振动漏斗、皮带秤作为给料和配料设备，皮带秤变频调速；生石灰采用细灰闸门、回转给料机、螺旋电子秤、生石灰配消器作为给料、配料和消化设备，回转给料机变频调速。
各种物料可按配料比例定量给出所要求的物料，实现自动配料。
2．3 一次混合设置1台Φ3×9m圆筒混合机，安装角度2°，混合时间为2.19min，填充率为8.99%。
烧结生产工艺
8）、烧结矿整粒
主要设备： 1、一次冷矿筛（椭圆振动筛） 2000×6000、筛孔20mm 2、二次冷矿筛（直线振动筛） 2000×6000、筛孔5mm； 10mm。 整粒分级为： 1、大成品≥20mm； 2、铺底料：10-20mm； 3、小成品：5-10mm； 4、冷返矿：≤5mm。 我厂大小成品分后又混供。
4）、烧结配料
一、主要设备： 1、配料圆盘； 2、拉式皮带机； 3、配消器及湿 式除尘器； 4、配料矿槽； 5、称量设备；
二、配料的目的： 1、使烧结料化学成份和物理性质稳定，符合烧结生 产需要； 2、使烧结料有一定的原始透气性，提高烧结生产率； 3、使烧结料化学成份稳定，符合高炉冶炼需要； 4、实现烧结和炼铁的物料平衡、资源利用和效益最 大化。 三、配料方法： 1、容积配料法； 2、重量配料法；
2、水分的蒸发、冷凝与结晶水分解
一、水的作用： 1、利用水的表面张力，将烧结料制成具有 一定强度的颗粒和小球； 2、在料层自动蓄热过程中将温度压缩在一 个较窄的区间内。 二、蒸发与冷凝： H2O（液）=H2O（气） 三、露点 四：结晶水的分解：
3、碳酸盐的分解和氧化钙的化合
9、烧结矿贮存与转运
1、成品矿槽：360m3×6； 2、SW系列皮带机； 3、S系列皮带机。
10、抽风与除尘
1、主抽风机；额定风量9000m3/min；匹 配电机3200KW；大烟道直径3600mm； 2、机头除尘器：198m2(4电场)；多管除尘 器824管； 3、成品电除尘器50m2(3电场)；燃料电除 尘器30m2(3电场)；1#、2#机尾电除尘器 40m2(3电场)；配料电除尘器40m2(3电 场)。
4、铁氧化物分解、氧化和还原
1、铁氧化物主要有三种形态：FeO、Fe2O3、 Fe3O4 2、分解：3Fe2O3=2Fe3O4+1/2O2。 3、氧化和还原： Fe FeO Fe3O4 Fe2O3 从左至右为氧化过程，放热；从右至左为还 原过程，吸热。 4、烧结过程总体上是氧化气氛，局部存在还 原气氛。
烧结机生产工艺
烧结机生产工艺烧结机生产工艺是指将粉末材料烧结成固体的工艺过程。
烧结机是用来完成烧结过程的设备，其工艺流程一般包括以下几个步骤：原料准备：首先需要准备烧结材料的粉末，这些粉末通常是金属、陶瓷或合金材料。
粉末的制备需要粉碎、混合等工艺，确保材料的均匀性和尺寸的一致性。
粉末的质量将直接影响烧结品的质量。
模具设计与制备：根据产品的形状和尺寸要求，设计相应的模具，并进行模具的制造。
模具的设计需要考虑材料的烧结性能和热膨胀系数，以确保产品能够在烧结过程中保持稳定的形状和尺寸。
装料：将准备好的粉末材料装入模具中，通常采用压制的方式，将粉末在模具中进行压缩，使其形成一定的形状。
预烧：装料完成后，需要将模具中的材料进行预烧，以去除粉末中的挥发性物质和有机物质。
预烧的温度和时间一般会根据具体的材料和产品要求进行调整。
烧结：预烧完成后，将模具放入烧结机中，进行高温烧结。
烧结的温度和时间也是根据具体材料和产品要求进行调整的。
在烧结过程中，粉末材料会结合成块状，形成固体。
冷却与处理：烧结完成后，需要对烧结品进行冷却处理，以保证其稳定性。
冷却完成后，可以进行后续的加工和处理，如切割、焊接等。
这些步骤会对烧结产品的最终性能产生影响。
品质检验：在整个烧结过程中，需要进行多次品质检验，确保产品达到要求。
品质检验可以包括外观检查、尺寸测量、材料成分分析等。
只有通过了品质检验的产品才能被认可为合格品。
以上是烧结机生产工艺的基本过程和步骤，不同的材料和产品可能会有一些特殊的要求和调整。
为了提高产品的质量和工艺的稳定性，需要根据具体情况进行优化和改进。
烧结生产工艺标准
烧结生产工艺标准烧结生产工艺标准是指制定、规定烧结生产过程中所需的各项工艺要求、操作规程、质量要求和管理措施的文件。
以下是一份烧结生产工艺标准的示例，共700字。
烧结生产工艺标准一、工艺要求：1. 原料准备：1.1 原料种类：矿石、焦粉、废钢等；1.2 原料质量：原料应符合国家及企业标准要求，且不得含有有害元素；1.3 原料配比：根据烧结矿的要求进行合理比例配比；1.4 原料混合：原料应进行充分搅拌均匀。
2. 球团化：2.1 湿球团：将混合均匀的原料加入湿球团机，调节湿球团机参数，进行湿球团成型；2.2 伴矿添加：根据球团化过程中的需要，酌情添加适量的伴矿；2.3 筛分：将湿球团进行筛分，将合格的球团送至下一工序。
3. 干燥烧成：3.1 干燥设备：使用烘干机对球团进行干燥处理；3.2 燃料气流：控制燃料气流温度和湿度，确保球团干燥均匀；3.3 干燥时间：根据球团湿度和设备性能，确定合理的干燥时间；3.4 烧成设备：使用烧结机对球团进行烧成处理；3.5 烧成温度：控制烧成温度，确保球团达到所需的结晶状态。
4. 烧结过程控制：4.1 原料料层厚度：根据烧结过程要求，控制原料料层的厚度；4.2 烧结机热风温度：根据烧结过程的需要，控制热风温度；4.3 烧结机转速：根据烧结过程的需要，调节烧结机转速；4.4 冷却方式：使用合适的冷却设备对烧结块进行冷却处理。
二、操作规程：1. 各工序操作人员应熟悉工艺要求，并按照流程进行操作；2. 原料加工过程中，应注意原料质量的控制与检测；3. 球团化过程中，应根据工艺要求进行适度的伴矿添加；4. 干燥烧成过程中，应根据设备性能和球团湿度，合理控制干燥时间和热风温度；5. 烧结过程中，应注意料层厚度、热风温度和烧结机转速的控制；6. 冷却处理时，应选择合适的冷却设备和工艺措施。
三、质量要求：1. 球团化质量：球团应外观均匀、成型完整，无破碎、开裂和过度润湿等缺陷；2. 烧结块质量：烧结块应致密、结晶度高，表面平整，无明显齿状；3. 成品质量：成品应符合国家标准规定的各项指标，如强度、硬度、耐火度等。
烧结生产工艺流程七个部分
烧结生产工艺流程七个部分嘿，咱今儿来聊聊烧结生产工艺流程这七个部分哈！
你看这原料准备，那可不就像是厨师做菜前得把食材都准备齐全咯。
各种矿石啊、燃料啊啥的，都得精挑细选，这要是原料不行，后面的步骤再好那也白搭呀，就像做菜没好食材咋能做出美味佳肴呢？
然后就是配料混合啦，这就跟调鸡尾酒似的，各种东西得按照一定比例掺和到一块儿，可不能瞎来。
要是比例不对，那烧结出来的东西能好吗？
接下来是烧结过程啦，这可是关键的一步呢！就好像是一场大考，把混合好的原料放进烧结机里，让它们在高温下发生奇妙的变化。
这火候可得掌握好，就跟烤面包似的，火大了就糊了，火小了又不熟。
烧结完了就得进行冷却啦，刚出炉的可烫着呢，得让它慢慢冷静下来，就跟人跑完步不能马上坐下得先缓一缓一个道理。
冷却好了就得破碎筛分啦，把烧结好的大块儿变成合适的小块儿和粉末，这就像是把一个大蛋糕切成小块儿方便大家吃一样。
然后是成品处理，把合格的产品挑出来，不合格的就淘汰掉，这多像选秀节目啊，优秀的留下来继续发光发热，不行的就只能拜拜啦。
最后就是环保处理啦，这可不能马虎。
你想啊，生产过程中肯定会有一些废气废水啥的，要是不处理好，那不是污染环境嘛，这可不行！咱得对咱的地球负责呀！
总之呢，烧结生产工艺流程这七个部分，每个部分都很重要，都得认真对待。
就像盖房子，少了哪一块砖都不行。
咱只有把每个环节都做好了，才能生产出高质量的烧结产品呀！这可不是闹着玩的，这是关系到很多方面的大事呢！大家可都得重视起来呀！。
烧结、球团、白灰生产工艺流程
烧结、球团、白灰生产工艺流程2.6.1 烧结工艺烧结生产工艺流程为：（1）原料准备烧结所需的含铁原料在原料场经过混匀，由供料系统输送至烧结配料间，贮存在混匀料配料矿槽内；石灰粉和白云石粉由汽车运至烧结厂熔剂受矿槽，通过带式输送机卸入各自配料槽中；生产所用的熔剂生石灰粉由密封罐车运至配料室，用压缩空气输送至生石灰配料槽内；高炉返矿由汽车运输至配料室返矿仓内。
烧结用的固体燃料为＜10mm的碎焦和无烟煤，燃料通过汽车送到受料槽，再由斗式提升机及带式输送机给至燃料破碎室的料槽中。
本项目燃料破碎系统由两个部分构成，每部分各由对辊破碎机和四辊破碎机组成。
本项目采用粗、细两段破碎流程，固体燃料首先进入第一段对辊破碎机进行粗破，破碎至0-20mm，然后进入第二段四辊破碎机进行细破，破至0-3mm粉料占90%以上，破碎后粒径合格的固体燃料送至燃料仓贮存。
（2）配料、混料混匀铁精粉、熔剂、燃料、返矿按设定的配料比例在配料室自动称量配料，配好的原料由胶带机送至混合室进行混料。
烧结采用二次混料，混合设备均为圆筒混合机。
一次混合主要是完成原料的混匀和加湿，二次混合主要是进行混匀制粒，使混合料中＞3mm料球含量在80%以上，确保烧结料层具有良好的透气性，同时通入蒸汽预热混合料，以提高混合料料温。
（3）铺底料与布料为保护台车篦条，降低烟气含尘量，并使混合料烧结均匀，烧结机采用铺底料工艺。
铺底料烧结矿粒度为10-20mm，厚度为20-30mm，由摆动漏斗均匀地将底料布在烧结机台车上。
经二次混合的混合料由胶带机运至烧结室，经梭式布料器布至烧结机混合料矿槽内，再经圆辊给料机及六辊布料器将混合料布到烧结机台车上。
（4）点火抽风烧结烧结机点火以高炉煤气为燃料，点火温度约1100℃，布至台车上的混合料经点火后，料层中的燃料在烧结抽风机负压作用下自上而下逐渐燃烧，固结生成烧结矿。
（5）烧结矿卸料、冷却烧结机生产的烧结矿采用抽风环式冷却机进行冷却，烧成的烧结矿自烧结机机尾卸至单辊破碎机，破碎后的烧结矿，通过环冷机给料斗，落入环冷机进行冷却。
烧结及工艺流程
MgO 3.08 4.75 2.96 38.00 9.14 0.33 0.63 0.47 0.38
邢台德龙钢铁烧结厂
焦粉通过四辊破碎机进行破碎，并通过皮带输送到原料 料仓，其他原料直接由天车运至料仓，通过计算，按一 定的配料比进行自动配料，通过配料皮带输送至混料皮 带；混合料配加各除尘产物，并输送至一次混合机，经 一次混合机混匀、加水润湿，经皮带输送至二次混合机， 进行充分混匀、制粒，再由皮带运送至混合料矿槽；混 合料通过圆辊与多辊布料机，布到台车上，并适当平料。 布好的混合料进行点火并通过抽风作用，使混合料中的 焦粉燃烧，产生高温，混合物软化或熔化，生成液相， 随温度降低，液相冷却而凝固成块；抽风烧结完毕后， 经单辊破碎机将烧结料破碎，再经环式冷却机，通过鼓 风进行冷却，冷却完毕后通过振动筛进行筛分、整粒后 直接进入成品仓，最后经皮带送至高炉。
它对烧结过程及烧结矿产量、品质影响很大。 烧结燃料是指在烧结料层中燃烧的固体燃料，常用
的是焦粉和无烟煤粉，我厂主要使用焦粉。 对烧结所使用的固体燃料总的要求是：固定碳含量
高、挥发分、灰分、硫含量要低。
邢台德龙钢铁烧结厂
三、烧结工艺流程
烧结生产过程就是根据炼铁的要求，将细粒的含铁 原料、熔剂、燃料进行配料、混合造球、铺料点火、抽 风烧结，而后再降温固结，经破碎筛分、冷却整粒后把 成品烧结矿运往高炉。
41.5 Al2O3
SiO2 0.52 0.36 0.15 0.21 0.20 0.73 1.13 0.85 1.17 0.28 5.59 2.74
(完整word版)烧结生产工艺完全版本
第一篇烧结生产工艺1.1 烧结常用名词解释1、品位-—物料中有用成份的重量与该种物料总重量之比的百分数，称该种物料的品位，如铁品位等。
2、堆重比——包括孔隙体积的单位体积物料的重量。
3、料度-—物料块度大小的量度。
4、合格率—-符合质量要求的物料重量占物料总重量的百分含量。
5、生产能力——设备在单位小时内生产或运输物洋量.来衡量.6、烧结矿碱度--烧结矿中碱性氧化物与酸性氧化物的比值,通常用二元碱度CaO/SiO27、稳定率——物料中的某种成分波动符合规定标准的数量与物料中该种成分的总数量之比的百分数,如品位稳定率等.8、粒级——松散物料借用某种方法分成若干粒度级别。
9、烧结——将细粒（精矿）和粉状（粉矿）物料按一定比例配合起来，加水制粒后，经过高温作用在不完全熔化的条件下结成块状物料（烧结矿)。
10、作业率—有效作业时间与有效日历作业时间的比值。
11、烧结机利用系数—单位时间内烧结机每单位面积所生产的烧结矿的数量。
烧结机生产能力—Q=q×A q —利用系数 t/m2·hA—有效烧结面积，m212、有效烧结面积—A=烧结矿年产量/365×作业率13、烧结矿质量合格率总厂量—未验品量—试验品量—出格品量烧结矿合格率= ×100％总产量—未验品量—试验品量1.2 生产工艺流程根据原料特性，选择相应的烧结方法、加工程序及工艺流程,以获得预期的产品，这一过程谓之烧结生产工艺选择过程。
选择生产工艺必须保证其技术上先进可靠、经济上合理，以获得先进的技术经济指标为目的。
在生产实践中，烧结生产工艺随原料条件,对产品质量要求和生产规模不同，其工艺流程也有差异。
图1—1所示为现行常用的烧结生产工艺流程。
烧结生产工艺流程通常由下列几部分组成：含铁原料、燃料和溶剂的接受和贮存；原料、燃料和溶剂的破碎筛分；烧结料的配制、混合制粒、布料、点火与烧结；烧结矿的破碎和筛分、冷却、整粒和铺底料。
