冷轧管机简要说明
钢管冷轧机工作原理
钢管冷轧机工作原理钢管冷轧是一种常见的金属加工工艺，其工作原理主要基于材料塑性变形和金属在加工过程中的力学性能。
钢管冷轧机是一种专用设备，通过连续加工工艺将热轧钢卷或钢板经过一系列冷轧工序加工成所需要的规格尺寸的钢管。
钢管冷轧机主要包括送料系统、轧制系统、切割系统和收卷系统等组成部分。
下面将详细介绍钢管冷轧机的工作原理。
1. 送料系统：钢卷通过送料机构进入钢管冷轧机。
送料机构通常由卷料车、开卷机和导向装置组成。
卷料车将热轧钢卷从卷盘上取出并输送给开卷机，开卷机将钢卷展开成平板，然后由导向装置引导进入轧制系统。
2. 轧制系统：经过展平后的钢卷经过一系列的轧辊，在压下力的作用下经历塑性变形，逐步被轧制成钢管形状。
轧制系统通常由一组上、下两个轧辊和辅助辊组成。
在轧制过程中，通过调整轧辊间隙和轧辊的转速，控制钢材的压下量和形变。
同时，冷却装置也会在轧制过程中对钢材进行冷却，以提高钢材的硬度和强度。
3. 切割系统：经过轧制后，钢管在冷轧机上继续前进，当达到设定长度时，就会通过切割系统将钢管切割成相应的长度。
切割系统通常由切割刀具、送料机构和切割控制装置组成。
4. 收卷系统：切割完成后，钢管经由收卷系统被连续收卷成卷筒状，方便运输和存储。
收卷系统通常由收卷机、收卷装置和卸卷装置组成，通过调整装置的工作方式和张力控制，确保钢管在收卷过程中的平整度和卷取质量。
钢管冷轧机的工作原理主要是通过上述的流程实现的，但在实际生产中，还需要多种辅助设备和控制系统的配合，以确保冷轧过程的稳定性和钢管质量的稳定。
总结：钢管冷轧机通过塑性变形，将热轧钢卷经过一系列的冷轧工序加工成所需的钢管。
其中，送料系统将钢卷引导进入冷轧机，轧制系统通过调整轧辊间隙和转速，实现钢材的塑性变形，切割系统将钢管切割成设定长度，收卷系统将切割完成的钢管连续收卷成卷筒状。
这些步骤的配合与调整，最终决定了钢管的质量和尺寸。
钢管冷轧机在实际生产中已经得到广泛应用，并对钢材加工工艺的提升和钢管质量的改善起到了重要作用。
冷轧机设备介绍范文
冷轧机设备介绍范文冷轧机是一种用于对金属材料进行冷轧加工的设备。
冷轧是指将金属材料在常温下通过轧辊的挤压和拉伸变形来改变其形状和尺寸的一种工艺。
冷轧机具有高效、精密、节能等优点，广泛应用于钢铁、有色金属和其他金属材料的加工行业。
冷轧机的工作原理是通过驱动电机带动轧辊转动，金属材料经过轧辊的挤压和拉伸，最终达到所需的厚度和形状。
冷轧机通常由进料系统、轧制系统、出料系统和辅助系统等组成。
进料系统是将待加工的金属材料送入冷轧机的关键部件。
进料系统通常包括送料机构、上下料台和辅助输送装置。
送料机构用于将金属材料精确地送入轧辊之间，以确保加工过程的稳定性和精度。
上下料台用于调整金属材料的位置和方向。
辅助输送装置则用于帮助将金属材料从一处输送到另一处。
轧制系统是冷轧机的核心部件，包括轧辊和辅助设备。
轧辊是将金属材料挤压和拉伸的工具，通常由几对或十几对轧辊组成，并可根据加工需求进行调整。
辅助设备通常包括轧辊驱动装置、轧制力装置、冷却装置和辊缝调整装置等，用于保证轧辊的正常运行和加工质量。
出料系统用于将加工后的金属材料从冷轧机中取出并输送到下一道工序。
出料系统通常包括下料支座、出料轨道和中转装置等。
下料支座用于支撑金属材料，并规定其位置和方向。
出料轨道则用于将金属材料快速地输送到下一道工序。
中转装置则用于将金属材料从一处输送到另一处，以满足不同工艺要求。
冷轧机的辅助系统包括润滑系统、冷却系统和控制系统等。
润滑系统用于对轧辊和金属材料进行润滑和冷却，以减少摩擦阻力和热量积聚。
冷却系统用于对轧辊和金属材料进行冷却，以防止过热和变形。
控制系统用于监控和控制冷轧机的运行状态和加工参数，并实现自动化生产。
冷轧机具有高度的自动化和集成化程度，可实现高效的生产和加工。
通过优化设计和改进技术，冷轧机的生产效率和产品质量得到了显著提升。
同时，冷轧机的节能环保性能也得到了改善，对环境的影响较小。
总之，冷轧机是一种重要的金属加工设备，具有高效、精密和节能等优点，广泛应用于钢铁、有色金属和其他金属材料的加工行业。
冷轧机操作基础必学知识点
冷轧机操作基础必学知识点1. 冷轧机的工作原理：冷轧机是利用辊轧原理将金属材料加工成所需形状和尺寸的设备。
它通过辊轧的过程，将金属材料逐步压制、拉伸和变形来达到加工的目的。
2. 冷轧机的组成：冷轧机主要由进料机构、辊轧机构、辊轧装置、控制系统等部分组成。
其中，辊轧机构包括工作辊和支撑辊，通过辊轧装置对金属材料进行辊轧。
3. 冷轧机的操作流程：冷轧机的操作流程主要包括设置工艺参数、安装材料、调整辊轧机构、开始冷轧加工、监控加工质量等几个步骤。
4. 冷轧机的工艺参数：冷轧机的工艺参数包括轧制力、轧制速度、轧制温度等。
不同的材料和加工要求，需要设置不同的工艺参数。
5. 冷轧机的安全操作：操作冷轧机时，需要注意安全操作规程，确保人员和设备的安全。
包括正确穿戴防护用品、正确操作各个部件、维护设备的清洁等。
6. 冷轧机的维护保养：冷轧机使用一段时间后，需要进行维护保养，包括定期检查设备的各个部件、清洁设备、加油润滑等。
7. 冷轧机的故障排除：在冷轧机的使用过程中，可能会出现一些故障，需要及时进行排除。
常见故障包括辊子过热、辊子卡住等，可以通过调整设备和修理故障部件来解决。
8. 冷轧机的质量控制：冷轧加工的质量控制是确保产品质量的关键。
通过控制工艺参数、监控加工过程等手段，来保证产品的尺寸精度、表面质量等达到要求。
9. 冷轧机的环保要求：冷轧机的运行过程中，会产生废气、废水等环境污染物。
因此，需要严格遵守环保要求，采取相应的排放措施，减少对环境的影响。
10. 冷轧机的技术改造：随着科技的进步，冷轧机的技术也在不断更新换代。
为适应新的加工要求，可以进行设备的技术改造，提高生产效率和产品质量。

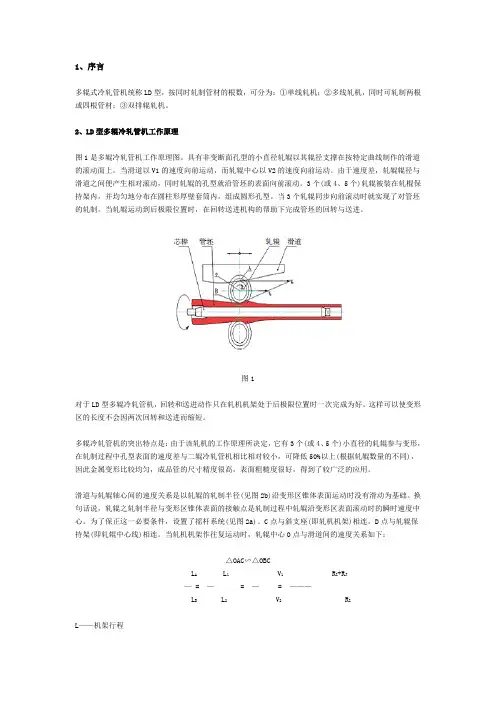

LD型多辊冷轧管机组成及工作原理简要说明
1、序言多辊式冷轧管机统称LD型，按同时轧制管材的根数，可分为：①单线轧机；②多线轧机，同时可轧制两根或四根管材；③双排辊轧机。
2、LD型多辊冷轧管机工作原理图1是多辊冷轧管机工作原理图。
具有非变断面孔型的小直径轧辊以其辊径支撑在按特定曲线制作的滑道的滚动面上。
当滑道以V1的速度向前运动，而轧辊中心以V2的速度向前运动。
由于速度差，轧辊辊径与滑道之间便产生相对滚动，同时轧辊的孔型就沿管坯的表面向前滚动。
3个(或4、5个)轧辊被装在轧棍保持架内，并均匀地分布在圆柱形厚壁套筒内，组成圆形孔型。
当3个轧辊同步向前滚动时就实现了对管坯的轧制。
当轧辊运动到后极限位置时，在回转送进机构的帮助下完成管坯的回转与送进。
图1对于LD型多辊冷轧管机，回转和送进动作只在轧机机架处于后极限位置时一次完成为好。
这样可以使变形区的长度不会因两次回转和送进而缩短。
多辊冷轧管机的突出特点是：由于该轧机的工作原理所决定，它有3个(或4、5个)小直径的轧辊参与变形，在轧制过程中孔型表面的速度差与二辊冷轧管机相比相对较小，可降低50%以上(根据轧辊数量的不同)，因此金属变形比较均匀，成品管的尺寸精度很高，表面粗糙度很好，得到了较广泛的应用。
滑道与轧辊轴心间的速度关系是以轧辊的轧制半径(见图2b)沿变形区锥体表面运动时没有滑动为基础。
换句话说，轧辊之轧制半径与变形区锥体表面的接触点是轧制过程中轧辊沿变形区表面滚动时的瞬时速度中心。
为了保正这一必要条件，设置了摇杆系统(见图2a)。
C点与斜支座(即轧机机架)相连，D点与轧辊保持架(即轧辊中心线)相连。
当轧机机架作往复运动时，轧辊中心O点与滑道间的速度关系如下：△OAC∽△OBCL A L1 V1R Z+R J— = — = — = ———L B L2 V2R ZL——机架行程L h——轧辊相对于滑道的滚动距离L b——轧辊相对于变形锥体滚动距离R ZL=L b+L h L b=L———R Z+R JR J R ZL h=L——— L B=L A———R Z+R J R Z+R JR Z+R J R Z+R JL C=L D———L1=L2———R Z R Z图2如图2b所示，轧辊之轧制半径R Z随产品规格的变化而变化,轧辊的辊径则是常数。
轧管机的工作原理简介
轧管机的工作原理简介1. 轧管机的工作原理简介轧管机是一种用于制造金属管材的机械设备。
它通过将金属材料经过多次轧制，使其形成所需的管材形状和尺寸。
在轧制过程中，轧管机主要通过热轧或冷轧两种不同的工艺来完成。
下面将介绍轧管机的工作原理以及它的关键组成部分。
2. 热轧轧管机的工作原理热轧轧管机主要用于加工高温金属坯料，如钢坯。
它的工作原理可以概括为以下几个步骤：步骤一：物料预热将钢坯通过加热炉等设备进行预热。
这么做的目的是提高钢材的可塑性，使其更容易塑性变形。
步骤二：入口端对齐将预热后的钢坯送入轧管机，通过辊道和辊缝的定位，将钢坯的入口端对齐，以确保轧制的准确度和稳定性。
步骤三：辊道轧制在钢坯进入辊道后，它会被传送到辊缝之间。
辊道上的辊子组按照一定规律布置，当钢坯经过时，辊子组作用下的压力使得钢坯逐渐变薄并改变形状。
这一步骤通常需要多个辊子组的连续作用，以实现所需的深度和形状。
步骤四：尺寸定型经过一系列的轧制后，钢坯的形状和尺寸已经接近最终要求。
此时，进一步通过调整和矫正辊缝间距、辊子组的排布等方式，以确保钢坯的精度和尺寸满足要求。
步骤五：产出经过尺寸定型后，经过轧制的钢坯被切割成所需长度，并通过传送带等方式将成品管材输送到下一个制造环节，如焊接或后续的加工工艺。
3. 冷轧轧管机的工作原理与热轧轧管机相比，冷轧轧管机主要用于加工室温下的金属坯料，如冷轧钢板。
其工作原理与热轧轧管机类似，但有一些区别。
冷轧轧管机不需要对金属坯料进行预热，因为它们已经处于室温下。
在入口端对齐之后，钢坯进入辊道，经过一系列的辊子组轧制，使其形成所需形状和尺寸。
不同之处在于，冷轧过程中对钢板施加的压力较小，以避免在金属坯料加工过程中出现塑性变形不良或其他结构性问题。
冷轧轧管机通常需要进行多次轧制，以逐渐达到所需尺寸和形状。
与热轧相比，冷轧后的成品管材表面更加光滑，并且具有更高的尺寸精度。
4. 轧管机的关键组成部分无论是热轧还是冷轧轧管机，它们都由一些关键组成部分构成，以实现其工作原理。
一种新型大直径多辊冷轧管机的简要介绍
一种新型大直径多辊冷轧管机的简要介绍在众多的管材产品中，冷轧管具有一系列优点。
第一，经过冷轧的管材组织晶粒细密，管材机械性能和物理性能均较优越；第二，冷轧管机对于原始管坯璧厚偏差的纠偏能力较大，几何尺寸精确，表面光洁度高；第三，冷轧过程中道次变形量较大，可达70～85%，生产效率高；第四，采用冷轧法生产管材可大量减少中间工序，减少了金属材料、燃料、电能和其它辅助材料及人力的消耗；第五，用冷轧方法可生产薄壁和极薄壁，内、外表面无划痕的优质管材；第六，可有效地轧制高合金、塑性差的各种金属管材。
鉴于以上诸多优点，冷轧管材的使用范围不断扩大，需要量大幅度增加，带动冷轧管机的需求也不断增加。
目前，国外轧机普遍采用了圆形孔型块，不仅提高了轧辊的强度，还加长了机架的行程近80～100%，改善了轧制过程中管坯变形条件。
轧机驱动采用有效的惯性力和惯性力矩的平衡机构，实现高速轧制，轧制工作制采用高速、超长行程轧制和双回转双送进，轧机的轧制过程实现了不停机连续上料和连续轧制，轧机采用电脑控制，实现自动化操作。
而我国轧机生产控制水平与国外轧机水平相比还有很大的差距。
现今使用的冷轧管机分为如下二种：（1）多辊式冷轧管机，统称LD型。
（2）二辊变断面孔型冷轧管机，统称LG型。
截止2010年底，我国冷轧成品管最大直径规格为450mm。
随着科学技术的发展，我国对更大直径，如直径为520、610、720及920毫米，壁厚为20-60毫米的冷轧管材提出了强烈的需求，同时对小直径钢管的表面质量及尺寸精度也提出了更高的要求。
为此，我公司与广东冠邦科技有限公司针对以上需求，分别制造出一台大规格与小规格的三辊变断面冷轧管机。
新型轧机结合了两辊及多辊的特点，统称LG-3G型。
以下对这种冷轧管机简要介绍。
1 三辊式冷轧管机原理分析此类型轧机的往复运动可以采用电机-曲柄连杆机构或者液压两种方式实现。
轧机往复运动时，内部保持架同外部机架在摇杆的强制作用下形成速度差，机架速度V1，保持架速度V2。
冷轧机设备介绍范文
冷轧机设备介绍范文冷轧机是一种常见的金属加工设备，用于将热轧板或熔炼的金属块进行再加工，以获得更高质量的产品。
它的工作原理是通过在辊道上传送金属板，然后通过多个辊子的挤压、拉伸和弯曲，使金属板达到所需的尺寸和表面质量。
冷轧机的主要组成部分包括：1.传动系统：传动系统由电机、减速机和传动轴组成，用于提供动力和传递转速到辊道系统，实现金属板的传送和压实。
2.辊道系统：辊道系统由一组辊子和支撑机构组成，用于将金属板传送到辊子之间，并通过不同辊子的力作用来改变金属板的形状和尺寸。
3.润滑系统：润滑系统用于在辊道上提供润滑剂，以减少金属板和辊子之间的摩擦，同时冷却金属板和辊子，从而保证加工过程的稳定性和品质。
4.控制系统：控制系统由电气和自动化设备组成，用于监控和控制冷轧机的运行状态、调整设备参数和执行加工程序。
冷轧机的工作过程：1.准备工作：根据生产计划和要求，安装和调整辊道系统，准备辊道与传动系统的连接，并确定润滑系统的工作条件。
2.启动系统：启动电机和传动系统，使辊子开始旋转，并通过辊子之间的传递力将金属板送入辊道系统。
3.加工过程：金属板被连续拉伸、挤压和弯曲，通过不同辊子之间的变形力，以达到所需的尺寸和形状。
同时，润滑系统提供润滑剂，以降低摩擦和冷却金属板。
4.控制加工：通过电气控制系统，监测和调整加工过程中的参数和条件，以保持加工的稳定性和品质。
例如，调整辊子的压力、调整润滑剂的流量和温度等。
5.完成加工：经过一系列的辊压和修整过程，金属板达到所需的尺寸和表面质量后，从辊道系统中取出，并进行下一步的加工或存储。
冷轧机的优势和应用：1.高质量产品：与热轧相比，冷轧机能够提供更高精度和更好的表面质量，适用于制造高品质的金属板材和板材产品。
2.灵活性：冷轧机可以根据需要进行调整和改变加工过程中的参数，以适应不同类型和规格的金属材料的加工。
3.节能减排：由于冷轧不需要高温加热，因此消耗的能源相对较少，对环境友好，并有助于减少碳排放。
冷轧管机工作原理
冷轧管机工作原理
冷轧管机的工作原理是通过将热轧管或热轧卷板进行冷轧加工，以改变管材的尺寸、形状和机械性能。
具体工作原理如下：
1. 原料准备：将热轧管或热轧卷板清洗、除油、除锈等处理，并经过切割机或剪板机切割成所需长度。
2. 加热：通过加热炉将管材加热至适宜的温度，一般温度控制在900°C到1300°C之间，使得管材变软，易于加工。
3. 预弯：在加热回火炉内对管材进行矫直、预弯等形成工序，以便获取所需的弯曲度和形状。
4. 冷轧：将加热回火后的管材送入冷轧机进行加工。
冷轧机主要包括一对或多对辊轧机，辊轧机通过辊系使管材径向受到挤压和拉伸，形成轧制力，固定辊轧机的间距决定了管材的壁厚。
5. 脱管：冷轧成型后的管材通过脱管机组进行排列、切断、整理等操作，使其具备一定的尺寸和形状的要求。
6. 检测和修整：经过脱管后的冷轧管材会进行质量检测，包括外径、壁厚、弯曲度、表面平整度等方面的检测。
如有需要，还会进行修整操作。
7. 检验和包装：经过检测和修整后的冷轧管材会进行全面检验，
检查其机械性能、化学成分等，同时进行包装，以确保产品符合标准要求。
以上即为冷轧管机的工作原理，通过上述工艺过程，可以生产出具备一定性能和精度要求的冷轧管材。
钢管冷轧机工作原理(优选.)
钢管冷轧机工作原理：
冷轧管机一般都分为两种，一种是LG型，一种就是LD型。
L G型的冷轧管机为两辊轧机。
LD型为多辊轧机（至少三个轧辊以上，包括三个）。
LG型冷轧管机的主要结构为：床身、回转送进机构、机架、主电机、芯棒、传动系统、电气系统等。
这里面先把回转送进机构提出说，以前的冷轧管机都是单回转单送进，随着科技的发展，现在发展为单回转，双送进、双回转，单送进。
双回转双送进等，一般送进方式又可分为机械送进，光电送进，伺服送进等。
一台冷轧机最主要的部分就是机架，机架中包括：轧辊、齿轮、齿条等。
冷轧机是一种周期性工作的机械，它的主要特点是在轧制过程中，工作机架连同上下轧辊由曲柄连杆机械带动，让管坯以滚动的方式前行，利用金属的弹性变形实现钢管的轧制，使管坯在芯棒的减径和定径段上产生轧制变形，由于机架做往复运动，管坯不断的送进和回转，最后形成所要求规格的成品钢管。
冷轧的优点是道次变形量大，加工道次少，生产周期短和金属消耗小。
成品管壁厚均匀，且精度和表面粗糙度优于冷拔管，热处理后无氧化层，钢管内壁清洁度高。
缺点是工具制造较困难，变更规格不方便。
生产灵活性差，设备投资高及维护较复杂；由于是周期轧制，轧制时间长，生产力较低，能耗高。
冷拔的优点是生产力较高，生产中变规格较方便，灵活性大，设备和工具制造简单；缺点是道次变形量小，加工道次多，生产周期长，金属消耗大。
最新文件仅供参考已改成word文本。
方便更改
最新文件---------------- 仅供参考--------------------已改成-----------word文本--------------------- 方便更改。
LD型多辊冷轧管机工作原理
中国·宁波·中通机械LD型多辊冷轧管机1、工作原理和技术性能：LD型冷轧管机，有一个圆形厚壁套筒①安装在机头上，其作用是轧管时构成运动的整体；套筒的内壁装有调整斜铁②，作用是调整孔型的有效尺寸；斜铁上装有滑道③；三个或三个以上的轧辊④安装在轧辊架⑤内，用弹簧使轧辊的辊颈紧贴在滑道上，滑道表面由多段特定的曲折线组成，使变形合理地按轨迹分配在轧制的行程上。
轧管时，主电机经减速系统、曲柄连杆及摇杆系统⑥，分别带动机头套筒和轧辊架作往复运行。
机头和辊架是通过上连杆AB、连板a b相连结。
因此，当摇杆摆动时，轧辊与滑道便产生相对运动。
当轧辊在具有一定斜度的滑道表面滚动时，工作轧辊和圆柱形芯棒⑦之间的间隙就由大到小或由小到大的周期变化。
机头套筒往后极限位置（后死点）运动时，孔型逐渐变大，到达后死点时孔型最大。
管坯⑧通过回转送进机构向轧制方向送进一定长度并同时回转一定角度。
机头套筒往前运行，孔型逐渐变小，管坯被轧制变形为成品。
2、生产中的运行规律是轧辊滑架和机头套筒作反向运动；轧辊对管坯作复合运动，从前极限位置平移到后极限位置，同时沿滑道表面作滚动；在孔型最大位置时，管坯作回转送进并须在轧辊与管坯触及之前完成，而轧管时的管坯应是静止状态。
附图LD型多辊冷轧机工作原理示意1、套筒2、调整斜铁3、滑道4、轧辊5、轧辊架6、摇杆系统7、芯棒中国·宁波·中通机械LD型多辊冷轧管机设备说明1、调整轧机的同步性，一次调好（除大修一般不用再调）。
2、按工艺制度选择合理的芯棒、轧辊（注意：轧半成品管材时按成品的的精度要求）。
3、检查机头（重点是滑道的磨损），并清理干净。
4、选用符合工艺要求的管坯，并上料。
5、选摇杆系统调整表和所轧制的成品管规格调整好摇杆系统。
6、调整孔型保持较小的椭圆度，即单调。
7、试轧，并相应调整摇杆系统，使芯棒和管坯处于良好的受力状态。
8、锁紧压下固定螺母。
9、选择合理的送进量，一般轧厚壁、极薄壁钢管时采用小送进量；一般轧制壁厚2～1㎜钢管时选用大送进量；轧制成品管时选用小送进量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷轧管机一般都分为两种，一种是LG型，一种就是LD型。
LG型的冷轧管机为两辊轧机。
LD型为多辊轧机（至少三个轧辊以上，包括三个）。
LG型冷轧管机的主要结构为：床身、回转送进机构、机架、主电机、芯棒、传动系统、电气系统等。
这里面先把回转送进机构提出说，以前的冷轧管机都是单回转单送进，随着科技的发展，现在发展为单回转，双送进、双回转，单送进。
双回转双送进等，一般送进方式又可分为机械送进，光电送进，伺服送进等。
一台冷轧机最主要的部分就是机架，机架中包括：轧辊、齿轮、齿条等。
其工作原理：轧辊和芯棒形成有规则的空腔，利用金属的弹性变形实现钢管的轧制。
LG型冷轧管机
LD型冷轧管机。
