钢管冷轧机工作原理(优选.)
冷轧轧制原理和规程设定
2
2
wk5
wk1 wk2
R
(hi
hi 1 )
wk3 wk2
wk6 wk4 wk5
pc B(wk4 wk6 )
系数
d[0] ~ d[2]=1.08，1.02，1.79
动态变形抗力公式
k ' k0 enkln(1000.0 )
应变速率 1000.0 / 60.0 2.0 /(2.0 ) v
0.40 0.61 0 -本道次轧前的预变形量 1 -本道次的轧后总变形量
0 ( H0 H ) / H0 1 ( H0 h ) / H0
H0 -冷轧前轧件厚度 H -本道次轧前轧件厚度 h -本道次轧后轧件厚度
主电动机传动轧辊所需力矩及功率
传动力矩的组成
M
Mz i
Mm
Mk
Md
轧制过程的基本理论
实现轧制过程的条件之咬入条件
轧辊受力
轧件受力
咬入：依靠回转的轧辊与轧件之间的摩擦力， 轧辊将轧件拖入轧辊之间的现象称为咬入
咬入条件
Tx Nx 不能实现自然咬入
y
Tx Nx 平衡状态
Tx Nx 可以实现自然咬入
N x N sin 咬入阻力
Nx
Tx
x
N
Ny Ty
T
x
Tx T cos Nf cos 咬入力
P pF
单位压力
轧件与轧辊的接触面积
p 1 F
l
0 pxdx 1.15 n
轧件的平均变形抗力
外摩擦等因素对应力状态的影响系数
F lb
接触弧长
b Bb 2
平均宽度
采里柯夫公式
采里柯夫公式－全滑动条件下的轧制力计算公式

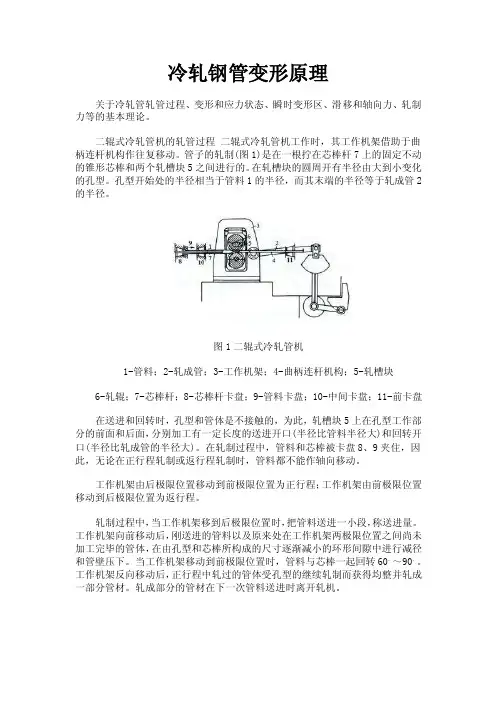

冷轧钢管变形原理
冷轧钢管变形原理关于冷轧管轧管过程、变形和应力状态、瞬时变形区、滑移和轴向力、轧制力等的基本理论。
二辊式冷轧管机的轧管过程二辊式冷轧管机工作时，其工作机架借助于曲柄连杆机构作往复移动。
管子的轧制(图1)是在一根拧在芯棒杆7上的固定不动的锥形芯棒和两个轧槽块5之间进行的。
在轧槽块的圆周开有半径由大到小变化的孔型。
孔型开始处的半径相当于管料1的半径，而其末端的半径等于轧成管2的半径。
图1二辊式冷轧管机1-管料；2-轧成管；3-工作机架；4-曲柄连杆机构；5-轧槽块6-轧辊；7-芯棒杆；8-芯棒杆卡盘；9-管料卡盘；10-中间卡盘；11-前卡盘在送进和回转时，孔型和管体是不接触的，为此，轧槽块5上在孔型工作部分的前面和后面，分别加工有一定长度的送进开口(半径比管料半径大)和回转开口(半径比轧成管的半径大)。
在轧制过程中，管料和芯棒被卡盘8、9夹住，因此，无论在正行程轧制或返行程轧制时，管料都不能作轴向移动。
工作机架由后极限位置移动到前极限位置为正行程；工作机架由前极限位置移动到后极限位置为返行程。
轧制过程中，当工作机架移到后极限位置时，把管料送进一小段，称送进量。
工作机架向前移动后，刚送进的管料以及原来处在工作机架两极限位置之间尚未加工完毕的管体，在由孔型和芯棒所构成的尺寸逐渐减小的环形间隙中进行减径和管壁压下。
当工作机架移动到前极限位置时，管料与芯棒一起回转60。
～90。
工作机架反向移动后，正行程中轧过的管体受孔型的继续轧制而获得均整并轧成一部分管材。
轧成部分的管材在下一次管料送进时离开轧机。
图2多辊式冷轧管机1-柱形芯棒；2-轧辊；3-轧辊架；4-支承板；5-厚壁套筒；6-大连杆；7-摇杆；8-管子多辊式冷轧管机的轧管过程多辊式冷轧管机轧制管材时见(图2)，管子在圆柱形芯棒1和刻有等半径轧槽的3～4个轧辊2之间进行变形。
轧辊装在轧辊架3中，其辊颈压靠在具有一定形状的支承板(滑道)4上，支承板装在厚壁套筒5中，而厚壁套筒本身就是轧机的机架，它安装在小车上。
冷轧机设备介绍范文
冷轧机设备介绍范文冷轧机是一种用于对金属材料进行冷轧加工的设备。
冷轧是指将金属材料在常温下通过轧辊的挤压和拉伸变形来改变其形状和尺寸的一种工艺。
冷轧机具有高效、精密、节能等优点，广泛应用于钢铁、有色金属和其他金属材料的加工行业。
冷轧机的工作原理是通过驱动电机带动轧辊转动，金属材料经过轧辊的挤压和拉伸，最终达到所需的厚度和形状。
冷轧机通常由进料系统、轧制系统、出料系统和辅助系统等组成。
进料系统是将待加工的金属材料送入冷轧机的关键部件。
进料系统通常包括送料机构、上下料台和辅助输送装置。
送料机构用于将金属材料精确地送入轧辊之间，以确保加工过程的稳定性和精度。
上下料台用于调整金属材料的位置和方向。
辅助输送装置则用于帮助将金属材料从一处输送到另一处。
轧制系统是冷轧机的核心部件，包括轧辊和辅助设备。
轧辊是将金属材料挤压和拉伸的工具，通常由几对或十几对轧辊组成，并可根据加工需求进行调整。
辅助设备通常包括轧辊驱动装置、轧制力装置、冷却装置和辊缝调整装置等，用于保证轧辊的正常运行和加工质量。
出料系统用于将加工后的金属材料从冷轧机中取出并输送到下一道工序。
出料系统通常包括下料支座、出料轨道和中转装置等。
下料支座用于支撑金属材料，并规定其位置和方向。
出料轨道则用于将金属材料快速地输送到下一道工序。
中转装置则用于将金属材料从一处输送到另一处，以满足不同工艺要求。
冷轧机的辅助系统包括润滑系统、冷却系统和控制系统等。
润滑系统用于对轧辊和金属材料进行润滑和冷却，以减少摩擦阻力和热量积聚。
冷却系统用于对轧辊和金属材料进行冷却，以防止过热和变形。
控制系统用于监控和控制冷轧机的运行状态和加工参数，并实现自动化生产。
冷轧机具有高度的自动化和集成化程度，可实现高效的生产和加工。
通过优化设计和改进技术，冷轧机的生产效率和产品质量得到了显著提升。
同时，冷轧机的节能环保性能也得到了改善，对环境的影响较小。
总之，冷轧机是一种重要的金属加工设备，具有高效、精密和节能等优点，广泛应用于钢铁、有色金属和其他金属材料的加工行业。
冷轧机操作基础必学知识点
冷轧机操作基础必学知识点1. 冷轧机的工作原理：冷轧机是利用辊轧原理将金属材料加工成所需形状和尺寸的设备。
它通过辊轧的过程，将金属材料逐步压制、拉伸和变形来达到加工的目的。
2. 冷轧机的组成：冷轧机主要由进料机构、辊轧机构、辊轧装置、控制系统等部分组成。
其中，辊轧机构包括工作辊和支撑辊，通过辊轧装置对金属材料进行辊轧。
3. 冷轧机的操作流程：冷轧机的操作流程主要包括设置工艺参数、安装材料、调整辊轧机构、开始冷轧加工、监控加工质量等几个步骤。
4. 冷轧机的工艺参数：冷轧机的工艺参数包括轧制力、轧制速度、轧制温度等。
不同的材料和加工要求，需要设置不同的工艺参数。
5. 冷轧机的安全操作：操作冷轧机时，需要注意安全操作规程，确保人员和设备的安全。
包括正确穿戴防护用品、正确操作各个部件、维护设备的清洁等。
6. 冷轧机的维护保养：冷轧机使用一段时间后，需要进行维护保养，包括定期检查设备的各个部件、清洁设备、加油润滑等。
7. 冷轧机的故障排除：在冷轧机的使用过程中，可能会出现一些故障，需要及时进行排除。
常见故障包括辊子过热、辊子卡住等，可以通过调整设备和修理故障部件来解决。
8. 冷轧机的质量控制：冷轧加工的质量控制是确保产品质量的关键。
通过控制工艺参数、监控加工过程等手段，来保证产品的尺寸精度、表面质量等达到要求。
9. 冷轧机的环保要求：冷轧机的运行过程中，会产生废气、废水等环境污染物。
因此，需要严格遵守环保要求，采取相应的排放措施，减少对环境的影响。
10. 冷轧机的技术改造：随着科技的进步，冷轧机的技术也在不断更新换代。
为适应新的加工要求，可以进行设备的技术改造，提高生产效率和产品质量。
冷轧卷取机卷筒工作原理
冷轧卷取机卷筒工作原理冷轧卷取机，这名字听起来挺高大上的，其实它的工作原理就像我们在厨房里做菜一样，简单易懂却又颇有门道。
今天就让我带你走进这个机器的世界，看看它是怎么把一卷卷钢材变得又薄又漂亮的，嘿，别急着打瞌睡，咱们这可是个充满乐趣的过程呢！1. 什么是冷轧卷取机？冷轧卷取机，简单来说，就是把金属材料，尤其是钢铁，在室温下轧制成薄板的机器。
你可能会想，为什么要在“冷”的情况下轧制呢？这就要说到它的优点了！冷轧的金属往往比热轧的金属更坚固，表面也更光滑，像是给它穿上了光鲜亮丽的衣服，真是让人眼前一亮呀！这台机器的工作就像是在舞台上表演，钢板在这里转个圈，再转个圈，最后变成了优雅的“舞者”。
1.1 工作过程的准备在一开始，咱们得准备好材料。
先把厚厚的钢卷送到机器上，就像把食材准备好放到厨房一样。
然后机器就开始运转了。
你可以想象，轧制机就像是一位技艺高超的厨师，钢卷在它的手中被压得越来越薄，哎呀，真是“功夫下的真不少”啊！1.2 卷取环节的精彩当轧制完成后，卷筒的工作就开始了。
这个过程就像是把美食装盘，必须讲究分寸。
机器里的卷筒就像是个超级能干的助手，把轧好的薄钢卷卷起来，轻松自如，犹如在包饺子一般！你想想，若是没有这个环节，轧好的钢卷可就得乱成一团，简直是没法看。
机器在这里发挥着无可替代的作用，让一切变得整整齐齐，漂亮又实用。
2. 冷轧的好处2.1 强度与韧性冷轧的最大优势，就是它的强度和韧性。
经过冷轧处理的金属，分子结构紧密，力量十足。
这就好比一个体格健壮的运动员，力量感十足，又不会轻易受伤。
无论是在建筑、汽车，还是家电行业，冷轧钢材的需求都是一块“香饽饽”，真是让人爱不释手！2.2 表面质量冷轧出来的钢材，表面光滑得就像刚磨好的镜子，反光得让人都想多看几眼。
这种优质的表面处理，使得冷轧钢材更易于涂装和加工，减少了后续处理的麻烦。
你说，这么好的材料，谁能不爱呢？3. 注意事项与维护当然，再好的机器也得好好维护，冷轧卷取机也不例外。
轧钢机工作原理
轧钢机工作原理
轧钢机是一种用于金属材料加工的设备，它主要用于将金属坯料通过一系列的轧辊进行压制和塑形，最终得到所需的金属板材或型材。
轧钢机的工作原理主要包括进料、压下、变形和出料等几个关键步骤。
首先，进料阶段是轧钢机工作的第一步，金属坯料通过进料辊传送到轧辊之间的压下区域。
在这个过程中，轧钢机会根据金属坯料的尺寸和形状进行自动调整，确保坯料能够顺利地通过轧辊进行加工。
接下来是压下阶段，轧钢机通过液压系统或机械装置将轧辊向金属坯料施加压力，使其发生塑性变形。
在这个过程中，金属坯料会逐渐变薄，并且形成所需的形状和尺寸。
随后是变形阶段，金属坯料在经过压下后，会进入到轧辊之间的变形区域。
在这个区域内，金属坯料会受到辊压力的作用，从而使其发生塑性变形，最终得到所需的金属板材或型材。
最后是出料阶段，经过一系列的加工后，金属坯料会顺利地通过轧辊并最终出料。
在这个过程中，轧钢机会根据加工要求自动调整轧辊的间隙和压力，确保金属板材或型材的尺寸和表面质量达到要求。
总的来说，轧钢机通过一系列的工作步骤，利用压力和摩擦力对金属坯料进行加工，最终得到所需的金属板材或型材。
它的工作原理简单清晰，但在实际操作中需要严格控制各个工作参数，确保加工出的金属制品质量符合要求。
轧钢机的工作原理涉及到材料力学、机械传动、液压传动等多个领域的知识，需要操作人员具备一定的专业技能和经验。
只有深入理解轧钢机的工作原理，才能更好地操作和维护设备，确保生产过程的安全和稳定。
六重式精密冷轧机工作原理
六重式精密冷轧机工作原理宝子，今天咱来唠唠六重式精密冷轧机的工作原理呀。
你可以把六重式精密冷轧机想象成一个超级厉害的金属变形魔法师。
它主要是对金属材料，比如说钢带之类的，进行冷轧加工的。
冷轧呢，就是在金属的再结晶温度以下进行轧制的过程哦。
这六重式精密冷轧机啊，有好多特别的部件，就像一个团队里的不同小伙伴，每个都有自己的任务。
先来说说轧辊吧，轧辊就像是给金属做造型的模具。
它有好几个轧辊呢，这些轧辊的直径、表面粗糙度啥的都是精心设计的。
当钢带进入到轧机里，就像是走进了轧辊的包围圈。
轧辊们就开始施展它们的“魔法”啦。
它们会对钢带施加压力，这个压力可不是随便来的，是精确控制的哦。
就好像是按摩师，但是是超级强力的按摩师，把钢带按照预定的厚度和形状进行挤压。
在这个过程中，钢带会发生变形。
你看啊，原本钢带可能有点厚，还有点粗糙，经过轧辊这么一压，它就变得又薄又平整了。
这就好比是一块面团，本来厚厚的，你用擀面杖擀一擀，就变薄了一样的道理。
不过呢，这可比擀面团要精密得多啦。
轧机里的每个轧辊的转速也是有讲究的。
它们要配合得特别好，就像跳舞的小伙伴，不能乱了节奏。
如果有一个轧辊转得快了或者慢了，那钢带可能就会出现问题，比如说厚度不均匀之类的。
而且啊，这六重式精密冷轧机还有一套很棒的冷却系统呢。
为啥要有冷却系统呢？因为在轧制过程中，轧辊和钢带之间的摩擦会产生热量呀。
这热量可不能小看，如果不处理好，就会影响钢带的质量。
就像是你炒菜的时候火太大，菜就容易糊了一样。
冷却系统就像是一个小空调，给轧辊和钢带降温，让它们能在一个合适的温度下进行加工。
再说说这机器的控制系统吧。
这个控制系统就像是整个轧机的大脑。
它要精确地控制轧辊的压力、转速，还有钢带的进料速度等等。
操作人员就像是这个大脑的指挥者，不过这个指挥可不能瞎指挥哦。
他们要根据钢带的材质、想要达到的成品规格等各种因素来调整控制系统的参数。
比如说，如果钢带的材质比较硬，那可能就需要更大的压力来轧制，控制系统就得告诉轧辊：“兄弟，使点劲儿！”这六重式精密冷轧机在生产过程中还得考虑很多其他的小细节呢。
轧钢气化冷却系统工作原理
轧钢气化冷却系统工作原理
轧钢气化冷却系统是用于冷却轧钢过程中产生的热能的一种设备。
其工作原理如下：
1. 高温烟气进入气化冷却系统：在轧钢过程中，高温烟气通过烟囱进入气化冷却系统。
这些烟气包含着大量的热能，需要被有效地冷却才能进一步利用。
2. 烟气与冷却介质接触：在气化冷却系统中，烟气会与冷却介质进行接触，以从烟气中吸收热能并冷却烟气。
冷却介质一般是低温气体或液体，如水或氮气。
3. 烟气冷却：在接触过程中，烟气的热能会被传递给冷却介质，使烟气的温度逐渐降低。
通过合理的传热方式，烟气中的热能会被有效地吸收和散发。
4. 冷却介质加热：在与烟气的接触过程中，冷却介质会吸收烟气中的热能，从而升温。
这一过程实现了热能的传递，使烟气冷却的同时，冷却介质也变得更加热。
5. 冷却介质回收利用：经过热能吸收后的冷却介质会继续流动，进入系统中的热交换器或其他设备，被再次利用回收其所含的热能。
这样就可以节约能源，提高能源利用效率。
通过以上工作原理，轧钢气化冷却系统可以有效地冷却轧钢过程中产生的高温烟气，从而充分利用热能，并减少烟囱排放的热能损失，实现能源的节约和环保效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢管冷轧机工作原理：
冷轧管机一般都分为两种，一种是LG型，一种就是LD型。
L G型的冷轧管机为两辊轧机。
LD型为多辊轧机（至少三个轧辊以上，包括三个）。
LG型冷轧管机的主要结构为：床身、回转送进机构、机架、主电机、芯棒、传动系统、电气系统等。
这里面先把回转送进机构提出说，以前的冷轧管机都是单回转单送进，随着科技的发展，现在发展为单回转，双送进、双回转，单送进。
双回转双送进等，一般送进方式又可分为机械送进，光电送进，伺服送进等。
一台冷轧机最主要的部分就是机架，机架中包括：轧辊、齿轮、齿条等。
冷轧机是一种周期性工作的机械，它的主要特点是在轧制过程中，工作机架连同上下轧辊由曲柄连杆机械带动，让管坯以滚动的方式前行，利用金属的弹性变形实现钢管的轧制，使管坯在芯棒的减径和定径段上产生轧制变形，由于机架做往复运动，管坯不断的送进和回转，最后形成所要求规格的成品钢管。
冷轧的优点是道次变形量大，加工道次少，生产周期短和金属消耗小。
成品管壁厚均匀，且精度和表面粗糙度优于冷拔管，热处理后无氧化层，钢管内壁清洁度高。
缺点是工具制造较困难，变更规格不方便。
生产灵活性差，设备投资高及维护较复杂；由于是周期轧制，轧制时间长，生产力较低，能耗高。
冷拔的优点是生产力较高，生产中变规格较方便，灵活性大，设备和工具制造简单；缺点是道次变形量小，加工道次多，生产周期长，金属消耗大。
