一氧化碳测定仪的工作原理

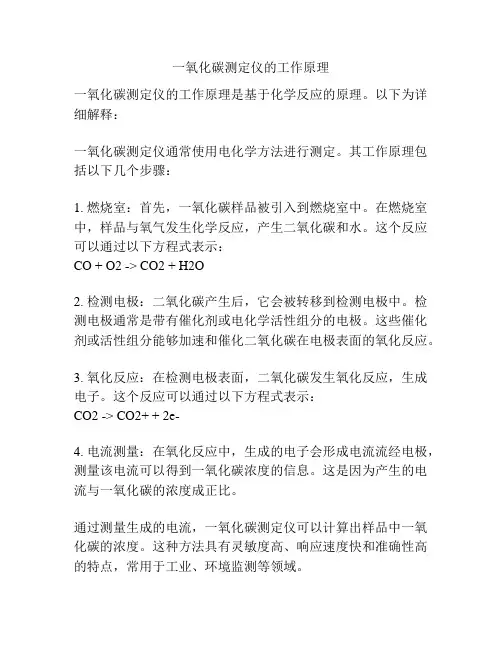

一氧化碳测定仪的工作原理
一氧化碳测定仪的工作原理是基于化学反应的原理。
以下为详细解释：
一氧化碳测定仪通常使用电化学方法进行测定。
其工作原理包括以下几个步骤：
1. 燃烧室：首先，一氧化碳样品被引入到燃烧室中。
在燃烧室中，样品与氧气发生化学反应，产生二氧化碳和水。
这个反应可以通过以下方程式表示：
CO + O2 -> CO2 + H2O
2. 检测电极：二氧化碳产生后，它会被转移到检测电极中。
检测电极通常是带有催化剂或电化学活性组分的电极。
这些催化剂或活性组分能够加速和催化二氧化碳在电极表面的氧化反应。
3. 氧化反应：在检测电极表面，二氧化碳发生氧化反应，生成电子。
这个反应可以通过以下方程式表示：
CO2 -> CO2+ + 2e-
4. 电流测量：在氧化反应中，生成的电子会形成电流流经电极，测量该电流可以得到一氧化碳浓度的信息。
这是因为产生的电流与一氧化碳的浓度成正比。
通过测量生成的电流，一氧化碳测定仪可以计算出样品中一氧化碳的浓度。
这种方法具有灵敏度高、响应速度快和准确性高的特点，常用于工业、环境监测等领域。

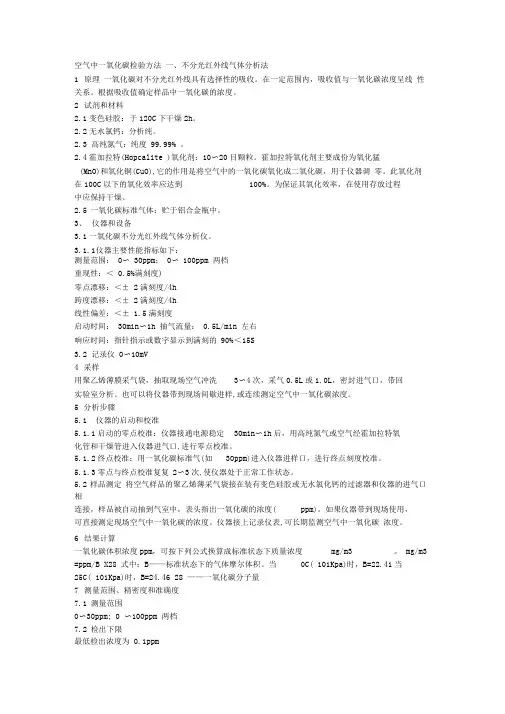

一氧化碳检测方法
空气中一氧化碳检验方法一、不分光红外线气体分析法1原理一氧化碳对不分光红外线具有选择性的吸收。
在一定范围内，吸收值与一氧化碳浓度呈线性关系。
根据吸收值确定样品中一氧化碳的浓度。
2试剂和材料2.1变色硅胶：于120C下干燥2h。
2.2无水氯钙：分析纯。
2.3 高纯氮气：纯度99.99% 。
2.4霍加拉特(Hopcalite )氧化剂：10〜20目颗粒。
霍加拉特氧化剂主要成份为氧化猛(MnO)和氧化铜(CuO),它的作用是将空气中的一氧化碳氧化成二氧化碳，用于仪器调零。
此氧化剂在100C以下的氧化效率应达到100%。
为保证其氧化效率，在使用存放过程中应保持干燥。
2.5一氧化碳标准气体：贮于铝合金瓶中。
3、仪器和设备3.1一氧化碳不分光红外线气体分析仪。
3.1.1仪器主要性能指标如下：测量范围：0〜30ppm；0〜100ppm 两档重现性：＜0.5%满刻度)零点漂移：＜± 2满刻度/4h跨度漂移：＜± 2满刻度/4h线性偏差：＜± 1.5满刻度启动时间：30min〜1h 抽气流量：0.5L/min 左右响应时间：指针指示或数字显示到满刻的90%＜15S3.2 记录仪0〜10mV4采样用聚乙烯薄膜采气袋，抽取现场空气冲洗3〜4次，采气0.5L或1.0L，密封进气口，带回实验室分析。
也可以将仪器带到现场间歇进样,或连续测定空气中一氧化碳浓度。
5分析步骤5.1仪器的启动和校准5.1.1启动的零点校准：仪器接通电源稳定30min〜1h后，用高纯氮气或空气经霍加拉特氧化管和干燥管进入仪器进气口,进行零点校准。
5.1.2终点校准：用一氧化碳标准气(如30ppm)进入仪器进样口，进行终点刻度校准。
5.1.3零点与终点校准复复2〜3次,使仪器处于正常工作状态。
5.2样品测定将空气样品的聚乙烯薄采气袋接在装有变色硅胶或无水氯化钙的过滤器和仪器的进气口相连接，样品被自动抽到气室中，表头指出一氧化碳的浓度( ppm)。
不分光红外线气体分析仪
正己烷当量体积的百万分数表示。最后，校 准装置是一种为了保持分析仪的指示精度,使 之能准确指示测量值的装置。在此装置中,往 往既设有用加入标准气样进行校准的装置,也 设有用机械方式简易校准的装置。
不分光红外线气体分析仪
仪器设备的作用及其检测原理
1 作用：根据被测气体对红外线具有选择性 吸收，测出被测气体的浓度。 2 检测原理：基于被测气体对红外线具有选 择性吸收，其吸收程度取决于被测气体的浓 度。当红外线通过气体时，由于气体对红外 线波段中特征波长红外线能量的吸收，红外 线的能量减少，从而测出被测气体的浓度。
其中，能量减少量，气体浓度，气体厚度和 吸收强度系数的关系如下：
不分光红外线气体分析仪结构
不分光红外线气体分析仪由废气取样装置， 废气分析装置，浓度指示装置，红外线气体分析仪工作原 理
废气取样装通过取样探头、导管和泵从车辆 排气管里采集废气,再用滤清器和水分离器把 废气中的碳渣、灰尘和水分等除掉,只把废气 送入分析装置。废气分析装置按照不分光红 外线分析法,从来自取样装置的混有多种成分 的废气中,测量气体浓度,并以电信号形式输 送给废气浓度指示装置。从废气分析装置送 来的电信号,在CO指示仪表上CO的浓度以体积 百分数(％)表示；在HC指示仪表上HC浓度以

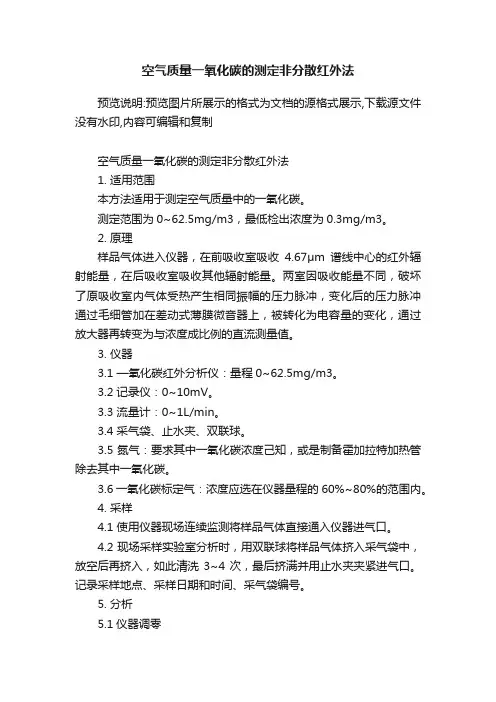

空气质量一氧化碳的测定非分散红外法
空气质量一氧化碳的测定非分散红外法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制空气质量一氧化碳的测定非分散红外法1. 适用范围本方法适用于测定空气质量中的一氧化碳。
测定范围为0~62.5mg/m3，最低检出浓度为0.3mg/m3。
2. 原理样品气体进入仪器，在前吸收室吸收4.67μm谱线中心的红外辐射能量，在后吸收室吸收其他辐射能量。
两室因吸收能量不同，破坏了原吸收室内气体受热产生相同振幅的压力脉冲，变化后的压力脉冲通过毛细管加在差动式薄膜微音器上，被转化为电容量的变化，通过放大器再转变为与浓度成比例的直流测量值。
3. 仪器3.1 —氧化碳红外分析仪：量程0~62.5mg/m3。
3.2 记录仪：0~10mV。
3.3 流量计：0~1L/min。
3.4 采气袋、止水夹、双联球。
3.5 氮气：要求其中一氧化碳浓度己知，或是制备霍加拉特加热管除去其中一氧化碳。
3.6 一氧化碳标定气：浓度应选在仪器量程的60%~80%的范围内。
4. 采样4.1 使用仪器现场连续监测将样品气体直接通入仪器进气口。
4.2 现场采样实验室分析时，用双联球将样品气体挤入采气袋中，放空后再挤入，如此清洗3~4次，最后挤满并用止水夹夹紧进气口。
记录采样地点、采样日期和时间、采气袋编号。
5. 分析5.1仪器调零开机接通电源预热30min，启动仪器内装泵抽入氮气，用流量计控制流量为0.5L/min。
调节仪器调零电位器，使记录器指针指在所用氮气的一氧化碳浓度的相应位置。
使用霍加拉特管调零时，将记录器指针调在零位。

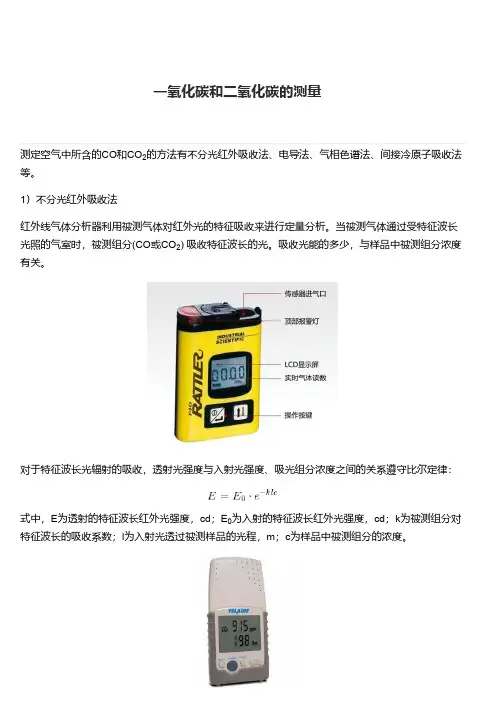

一氧化碳和二氧化碳的测量方法
一氧化碳和二氧化碳的测量测定空气中所含的CO 和CO 的方法有不分光红外吸收法、电导法、气相色谱法、间接冷原子吸收法等。
1）不分光红外吸收法红外线气体分析器利用被测气体对红外光的特征吸收来进行定量分析。
当被测气体通过受特征波长光照的气室时，被测组分(CO 或CO ) 吸收特征波长的光。
吸收光能的多少，与样品中被测组分浓度有关。
对于特征波长光辐射的吸收，透射光强度与入射光强度、吸光组分浓度之间的关系遵守比尔定律：式中，E 为透射的特征波长红外光强度，cd ；E 为入射的特征波长红外光强度，cd ；k 为被测组分对特征波长的吸收系数；l 为入射光透过被测样品的光程，m ；c为样品中被测组分的浓度。
220在红外线气体分析器中，红外辐射光源的入射光强度不变，红外线透过被测样品的光程不变，且对于特定的被测组分，吸收系数也不变。
因此透射的特征波长红外光强度仅是被测组分的函数，故通过测定透射特征波长红外光的强度即可确定被测组分的浓度。
红外线气体分析器由红外光源、切光器、气室、光检测器及相应的供电、放大、显示和记录用的电子线路和部件组成。
1、2—红外光源；3—切光片；4、5—滤光镜(气室)；6—测量室；7—参比气室，8—光路平衡遮光板，9—薄膜电容微音器；10—固定金属片，11—金属薄膜图1 红外线气体分析器的基本组成2）电导法电导法气体分析器是用测定溶液电导的方法来测定物质的量。
电导式CO 分析器首先用I O 将CO 氧化成CO ，然后用氢氧化钠（NaOH ）溶液吸收CO ，发生化学反应：2NaOH+CO =Na CO +H O ，这使得NaOH 溶液当量电导降低。
通过测量NaOH 溶液电导的变化量可确定吸收的CO 量，即可推算出CO 的量。
该类仪器适用于测量含微量的CO 和CO 组分的气体，既可分别测量CO 、CO 的浓度，也可测量出CO 和CO 的总量。
3）容量滴定法容量滴定法可有效检测空气中的CO 含量。
一氧化碳非分散红外法
一氧化碳非分散红外法一氧化碳非分散红外法，这名字听起来有点拗口，但其实它的原理就像我们生活中的许多小道理，简单却又重要。
想象一下，冬天的晚上，家里热气腾腾，外面寒风刺骨，你窝在沙发上，看着电视，突然想到：“哎，屋里有一氧化碳吗？”这时候，非分散红外法就像一个可靠的朋友，随时随地帮你探测那些隐藏的危险。
咱们得搞清楚，一氧化碳是个什么东西。
它是燃烧不完全产生的，简直是个“隐形杀手”。
咱们呼吸的空气里，氧气是个大明星，而一氧化碳则在一旁默默地扮演反派，没啥存在感，但却危害无比。
用这招非分散红外法，咱们就可以很方便地测量空气中一氧化碳的浓度，保持安全，真是太实用了。
这项技术的核心在于红外线。
大家都知道，红外线是看不见的，就像一些默默付出的朋友一样。
红外光波通过气体分子时，会被特定的分子吸收。
一氧化碳就喜欢吸收特定波长的红外光，嘿，这可是它的“特长”。
仪器发射红外线，等它被气体吸收后，咱们就能知道气体的浓度。
就这么简单！如果说仪器是侦探的话，红外线就是它的“放大镜”。
想想看，平常咱们看到的侦探小说，那些聪明绝顶的侦探总能找到蛛丝马迹。
这个技术也是一样，精准又高效。
仪器可以在很短的时间内给出结果，完美无瑕，不像有些朋友，总是拖拖拉拉，结果总是让人捉急。
使用这个方法的时候，咱们可以轻松掌握室内外的空气质量。
想象一下，周末聚会，朋友们齐聚一堂，欢声笑语。
可别让一氧化碳的“调皮”捣乱。
就像我们看电影，场景越来越紧张，突然间灯光暗下来，气氛变得诡异。
使用一氧化碳检测仪，随时知道室内的安全状况，这就像给大家带来了一个“安心”的保镖。
非分散红外法的准确度也很高，几乎可以说是“滴水不漏”。
对于那些需要特别关注空气质量的场合，像工业区、家庭取暖，甚至是一些特殊实验室，都是一项不可或缺的技术。
这种技术一旦引入，大家就能高枕无忧，心里踏实多了，真是一举多得。
不过，老话说得好，“没有免费的午餐”。
使用这种先进的技术，设备的价格也不是便宜货。
一氧化碳探测仪原理
一氧化碳探测仪原理
一氧化碳探测仪的原理是基于一氧化碳与二氧化铅电极间的反应来测量一氧化碳浓度。
一氧化碳探测仪通常使用电化学原理进行测量。
它包括一个工作电极和一个参比电极组成的电池。
工作电极上通常涂有一层催化剂，如二氧化铅。
当空气中存在一氧化碳时，它会与工作电极上的催化剂发生化学反应。
具体而言，当一氧化碳接触到工作电极催化剂上时，它会氧化成二氧化碳，同时电子会从工作电极流向参比电极形成电流。
这个电流的强度与一氧化碳浓度成正比。
通过测量电流强度，一氧化碳探测仪可以准确地测量出一氧化碳的浓度。
通常，一氧化碳探测仪会将电流信号转换为相应的浓度值，并显示在控制面板上供操作人员查看。
另外，一氧化碳探测仪通常还配备了报警功能。
当探测到一氧化碳浓度超过设定的安全阈值时，它会发出警报音或亮起警示灯，以提醒操作人员采取相应的安全措施。
总的来说，一氧化碳探测仪通过电化学原理测量一氧化碳浓度，具有高精度和快速响应的特点，广泛应用于煤气工业、家庭、工厂和车辆等场所，以确保人们的安全。
一氧化碳检测仪的测量原理与应用(中国计量2010年 01期)
现代计量仪器与技术技术篇一、一氧化碳气体检测仪工作原理一氧化碳的测量是通过传感器将空气中的一氧化碳气体转化为电信号，经电路转换处理后，由LED显示一氧化碳气体浓度，并将此信号转变成电流或者频率信号，送到二次仪表，实现远程监测。
一氧化碳气体传感器主要采用半导体原理、红外线选择性吸收原理和电化学原理。
由于电化学一氧化碳气体传感器与其他原理的一氧化碳气体传感器相比，具有灵敏度高、结构简单、功耗低及性能安全等特点，目前已经得到广泛应用。
本文主要介绍电化学一氧化碳气体传感器的工作原理。
1.基本原理目前，最广泛应用的是电化学原理的传感器，其原理是两个电极浸没在一个导电溶液（电解液）中，一氧化碳分子与水分子在其中一个电极上发生反应，转变成二氧化碳并产生氢离子和电子，这个电极就是工作电极（W）；而变化的产物转移到另一个电极，与此电极上的氧气发生反应重新生成水分子，这个电极就是对电极（C）；这两个电极通过含有电阻的外电路导通，可以测量出其电阻两端电压的变化；因此，由此产生的反应就是在氧气存在的情况下将一氧化碳转变成二氧化碳。
2.电极电化学传感器通常含有两个以上电极，它们通常都是将活性的金属物质固定在聚四氟乙烯（PTFE）膜的表面上，使其具有较大的表面积。
这些金属是作为电化学反应的催化剂，就是说它加速了化学反应，但自身并不发生变化。
理论上它们的寿命是无限的，但实际上，数量很小的污染性气体和一些其他因素会逐渐毒化电极，降低其活性，从而导致其灵敏度降低。
3.电解质所有的电化学传感器都含有一个导电介质，通过它反应物质才能够在两个电极间移动。
4.参比电极早期的一氧化碳传感器只包括上面提到的两个电极，即工作电极（W）和对电极（C）。
然而当一氧化碳浓度较大时，一氧化碳发生氧化反应的工作电极开始极化，偏离了正常的工作电位。
一旦电极较大地偏离正常工作电位，它对反应的催化能力就会大大降低，影响传感器的输出信号。
为了克服上述限制，引入了一个附加电极，即参比电极（R）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不分光红外线一氧化碳分析仪的检测工作原理
您了解吗?
不分光红外线一氧化碳分析仪PORTABLE INFRARED CO ANALYZER型号：HAD-18204
一、智能红外一氧化碳气体分析简要介绍：
是一种利用红外光谱吸收原理，对低浓度的一氧化碳测量仪器，红外一氧化碳检测仪，同时可以检测一氧化碳浓度、温度和湿度。
具有非常清晰的彩色触摸屏，声光报警提示，带内置泵，红外一氧化碳气体分析仪广泛用于公共场所、卫生监督、环境监测、等气体的检测与监测。
成功解决了，在高温和低温测量中的精度保证和补偿、精度非常的高，可用于科研等监测部门。
本仪器符合GB/T18204.23-2000《公共场所空气中一氧化碳检验方法》和GB/T9801-88《空气质量一氧化碳的测定非分散红外法》的国家标准；符合JJG635-2011《一氧化碳、二氧化碳红外线气体分析器》的国家计量检定规程。
二、执行标准
JJG635-2011《一氧化碳、二氧化碳红外气体分析器》
HJ965-2018《环境空气一氧化碳的自动测定非分散红外法》
GB/T18204.2-2014《公共场所卫生检验方法第2部分：化学污染物》
GBZ/T 300.37-2017《工作场所空气有毒物质测定第37部分：一氧化碳和二氧化碳》
GB 9801-1988《空气质量一氧化碳的测定非分散红外法》
三、红外一氧化碳气体分析仪特点：
1、检测空气中的一氧化碳气体，同时可以检测该环境的温度和湿度。
2、自带吸气泵可将数十米距离外气体吸入仪器进行测定。
3、具有超大彩色触摸屏、操作方便快捷。
4、仪器显示有PPM和mg/M³两种显示数据，可以自动转换。
5、自动零点校正技术，方便用户在不同季节和时间，进行零点修正、
四、智能一氧化碳气体分析仪技术参数：
· 检测原理：不分光红外线气体分析法/非分散红外法（国标）
· 检测气体：空气中的一氧化碳（CO）
· 检测方式：泵吸式
· 测量范围：一氧化碳：0.0-50ppm或者200、1000ppm量程
温度：-20∽60℃。
湿度：10-95%RH
· 浓度显示ppm、mg/m3自动转换
· 分辨率：0.1×10-6
· 超大彩色触摸屏操作，海量数据存储，可存储10000组测量数据; · 零点自动校正技术，有数据接口。
· 线性误差：≤±2% F·S，重复性：≤1.0% · 量程漂移：≤±2% F·S/3h
· 响应时间：≤60S、预热时间：30min
· 流量范围：（0.5-2.0）L/min
· 供电电源：交直流两用，220AVC（±10%）或机内充电电池。
