中考物理总复习第十七章欧姆定律专项练习一、单选题1．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．滑动变阻器阻值变化范围为1Ω--5ΩD．将Rx从5换成10后，应将滑片P向左移2．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 、 R2 、 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 、 R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（、A．0.5A B．1A C．2A D．3A3．为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。
接通电源，当传感器酒精浓度增大时，下列说法正确的是（、A．电流表的示数变小B．电压表的示数变大C．电流表的示数与电压表的示数的比值变小D．电流表的示数与电压表的示数的比值变大4．如图所示的电路中，电流表A1的示数为0.5A、A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（、A．通过电阻R1的电流为0.5AB．电源电压为5VC．电阻R1的阻值为15ΩD．若断开开关S2，电流表A1示数变大5．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻．当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是A ．Rx=B ．．Rx=C ．Rx=R 0D ．Rx=R 0 6．如图所示的电路，电源电压均不变，R 0为定值电阻，R 为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻R x 阻值的是A ．B ．C ．D ．7．如图所示，电源电压恒定不变。
闭合开关后，滑动变阻器的滑片P 由b 端移到某点c 的过程中，电压表的示数由4V 变为3V ，电流表的示数由0.2A 变为0.3A ，由此可知A ．电源电压为7V201I R I 102I R I 121I I I -212I I I-B．R1的阻值为20ΩC．电路消耗的最小功率为1.2WD．滑片P在b端时，10秒内R1产生的热量为12J8．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（、A．L1短路B．L2短路C．L1断路D．L2断路二、多选题9．如图所示的电路中，R为电阻箱，学生电源两端的电压可以改变。
实验时，在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的是()A．电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？B．电阻两端电压一定时，通过电阻的电流与电阻成反比吗？C．电阻一定时，电阻消耗的电功率与电阻两端电压的平方成正比吗？D．通过滑动变阻器的电流一定时，滑动变阻器消耗的电功率与滑动变阻器连入的电阻成正比吗？10．如图所示电路中，电源电压保持不变，开关S闭合后将滑片P向右移动时，下列说法中正确的是（灯丝电阻变化忽略不计）（）A．电流表示数变小B．电压表V1示数变大C．电压表V1示数和电压表V2示数之和不变D．电压表V1示数变化量与电流表A示数变化量之比不变11．如图甲所示是小明设计的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I、U关系图象如图乙所示．设电阻丝AB的阻值不随温度变化，则下面说法中正确的是（、A．电阻丝AB的阻值为9Ω B．小灯泡的最小功率为0.75WC．电路中的最大功率是3W D．滑片P从最左端A滑到最右端B的过程中，电压表示数逐渐变大12．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P随位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A ．当水位不变时，则电压表示数不变，指示灯不亮B ．当水位下降时，则电压表示数变小，指示灯变亮C ．当电压表示变大，指示灯变暗，则表明水位上升D ．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线三、填空题13．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I -图象,如图乙所示.分析图象可知,当导体的电阻为___Ω时,通过它的电流为0.2 A;当电流分别为0.25 A 和0.5 A 时,接入电路的导体的电阻之比为____;实验过程中,小明控制导体两端的电压为____V .14．如图是R 1、R 2两电阻的电压与电流关系图象，由图可知，电阻R 1的阻值为_____Ω，若将两电阻并联后接在3V 电源两端，干路电流为_____A ．R115．小英按图甲所示的电路图连接实验电路，测量电阻R x的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻R x的阻值为________Ω、16．如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数_____。
电压表V与电流表A示数的比值_____。
（均选填“变大”、“变小”或“不变”）四、实验题17．利用图甲测量电源电压和定值电阻．电压表V1、V2的示数分别为U1、U2、、1）根据图甲在图乙中将电压表V2连入电路____________、、2、U2和U1的关系式为______________．（用电源电压U、定值电阻R1和R2表示）、3）某同学根据实验数据，画出U2与U1的关系图线如图丙所示．已知R1=10Ω，则电源电压U=_______V、R2=_________Ω、18．某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）。
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）。
（________）（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R__（填“短路”或“断路”）（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为_____V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压_____（填“改变”或“不变”），滑动变阻器的滑片应向_____（填““左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是_____Ω。
19．小聪同学用伏安法测电阻，实验电路图如图甲所示（1）该实验的原理是_____．（2）闭合开关S前，滑动变阻器滑片P应置于_____端（选填“a”或“b”）．（3）假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：、_____；、_____．（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻R x=_____Ω．（5）若滑动变阻器的最大阻值为R，被测电阻的阻值为R x，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻R x的阻值．实验步骤如下：、将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U；、_____；、读出滑动变阻器的最大值R；、则被测电阻R x的阻值为：R x=_____（写出表达式）．五、计算题20．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻R x的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻R x的阻值．21．“创新”小组的同学们调查发现，雨雪天气里汽车后视镜会变模糊，影响行车安全。
同学们设计了给后视镜除雾、除霜的加热电路。
如图是加热电路原理图，电源电压100V，加热电阻R1与R2阻值均为100Ω，电路低温挡除雾，高温挡除霜。
同学们对电路进行模拟测试，开启除霜模式加热后视镜lmin，用温度传感器测得其温度升高了6、。
[查资料得：后视镜玻璃质量约0.5kg，玻璃的比热容约0.8×103J/（kg·、）]求：（1）除霜模式下，电路中的电流；（2）除霜模式下，电路的加热效率。
六、作图题22．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。
补上后要求：①电压表测小灯两端的电压；②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
23．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键S 闭合后；(a)电流方向如图所示；(b)移动滑动变阻器的滑片P,小灯L 变亮时，电压表的示数变大七、简答题24．如图1所示是一名正在接受交警检查的驾驶员，他不仅没有系安全带，而且经酒精检测仪检测，属于醉酒驾车，交警当即将其扣留。
请用物理知识解释：（1）交通规则要求，驾驶员在驾车过程中必须要系安全带。
为什么不系安全带会发生危险？（2）图2是酒精浓度检测仪的简化原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R1（相当于阻值随酒精浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R2及一个电压表组成。
检测员是怎样通过检测仪判断驾驶员是否属于醉驾的？参考答案1．C2．A3．D4．C5．D6．D7．C8．D9．ABC10．ABD11．AB12．BC13．10 2﹣1 214．10 0.915．2 0.2 1016．不变 变大17．U 2 =U - U 2125 121R RU18． 断路 3 不变 右 7.5 19．R = b 电源电压过大 选用电流表的量程太小 8 将滑动变阻器滑到b 端，闭合开关S ，读出电压表的读数为U 1 20．、1、6V、、2、20Ω、21．（1）1A （2）40%22．23．24．【解析】（1）驾驶员随汽车高速前进，当紧急刹车时，驾驶员的下半身随着汽车停止（减速）运动，而驾驶员的上半身由于惯性，仍然会继续向前运动，容易撞到车内前方的硬物而受伤，系安全带可以保护驾驶员免受惯性造成的危险；I U 11U U R U（2）由电路图可知，R1与R2串联在电路中，电压表测R2两端电压，因酒精浓度越大气敏电阻R1的阻值越小，驾驶员呼出的酒精气体浓度越大时，R1的阻值越小，电路中的总电阻越小，根据欧姆定律可知，电路中的电流越大，即通过R1、R2的电流越大，由U＝IR可知，电阻R2两端的电压越大，即电压表的示数越大，所以检测员通过电压表示数的变化判断驾驶员是否属于醉驾。
2022年中考物理复习-专题17 欧姆定律 真题强化训练【有答案】

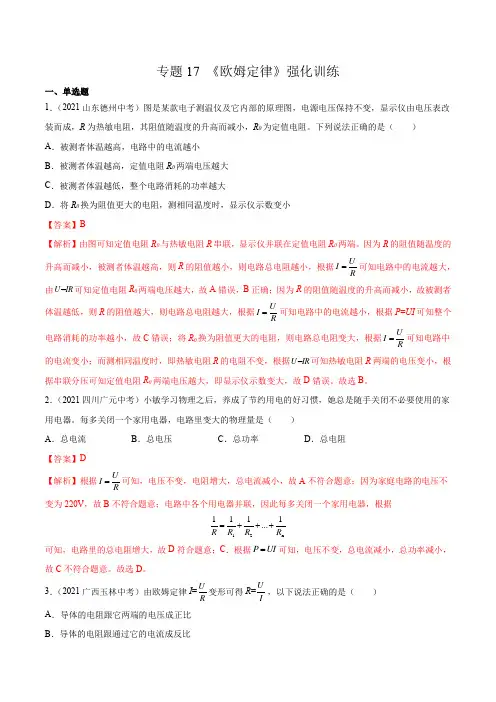

专题17 《欧姆定律》强化训练一、单选题1．（2021山东德州中考）图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R 为热敏电阻，其阻值随温度的升高而减小，R 0为定值电阻。
下列说法正确的是（ ） A ．被测者体温越高，电路中的电流越小B ．被测者体温越高，定值电阻R 0两端电压越大C ．被测者体温越低，整个电路消耗的功率越大D ．将R 0换为阻值更大的电阻，测相同温度时，显示仪示数变小【答案】B【解析】由图可知定值电阻R 0与热敏电阻R 串联，显示仪并联在定值电阻R 0两端。
因为R 的阻值随温度的升高而减小，被测者体温越高，则R 的阻值越小，则电路总电阻越小，根据U I R=可知电路中的电流越大，由=U IR 可知定值电阻R 0两端电压越大，故A 错误，B 正确；因为R 的阻值随温度的升高而减小，故被测者体温越低，则R 的阻值越大，则电路总电阻越大，根据U I R=可知电路中的电流越小，根据P =UI 可知整个电路消耗的功率越小，故C 错误；将R 0换为阻值更大的电阻，则电路总电阻变大，根据U I R =可知电路中的电流变小；而测相同温度时，即热敏电阻R 的电阻不变，根据=U IR 可知热敏电阻R 两端的电压变小，根据串联分压可知定值电阻R 0两端电压越大，即显示仪示数变大，故D 错误。
故选B 。
2．（2021四川广元中考）小敏学习物理之后，养成了节约用电的好习惯，她总是随手关闭不必要使用的家用电器。
每多关闭一个家用电器，电路里变大的物理量是（ ）A ．总电流B ．总电压C ．总功率D ．总电阻【答案】D 【解析】根据U I R =可知，电压不变，电阻增大，总电流减小，故A 不符合题意；因为家庭电路的电压不变为220V ，故B 不符合题意；电路中各个用电器并联，因此每多关闭一个家用电器，根据12n1111...R R R R =+++ 可知，电路里的总电阻增大，故D 符合题意；C ．根据P UI =可知，电压不变，总电流减小，总功率减小，故C 不符合题意。
欧姆定律 易错模拟题汇编 中考物理复习

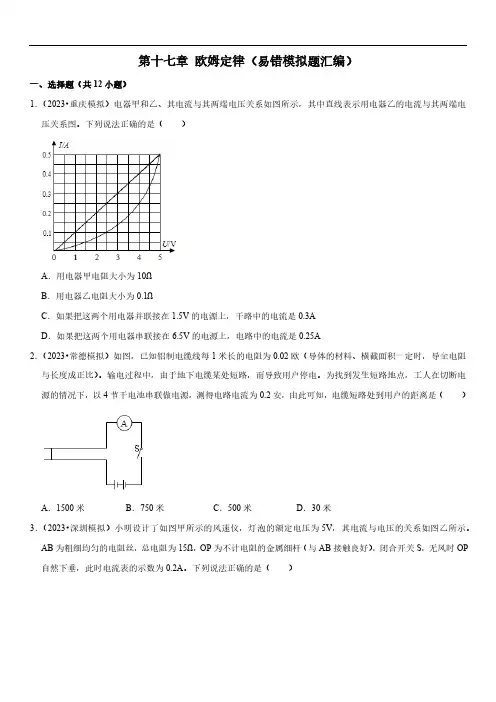

第十七章欧姆定律（易错模拟题汇编）一、选择题（共12小题）1．（2023•重庆模拟）电器甲和乙、其电流与其两端电压关系如图所示，其中直线表示用电器乙的电流与其两端电压关系图。
下列说法正确的是（ ）A．用电器甲电阻大小为10ΩB．用电器乙电阻大小为0.1ΩC．如果把这两个用电器并联接在1.5V的电源上，干路中的电流是0.3AD．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A2．（2023•常德模拟）如图，已知铝制电缆线每1米长的电阻为0.02欧（导体的材料、横截面积一定时，导全电阻与长度成正比）。
输电过程中，由于地下电缆某处短路，而导致用户停电。
为找到发生短路地点，工人在切断电源的情况下，以4节干电池串联做电源，测得电路电流为0.2安，由此可知，电缆短路处到用户的距离是（ ）A．1500米B．750米C．500米D．30米3．（2023•深圳模拟）小明设计了如图甲所示的风速仪，灯泡的额定电压为5V，其电流与电压的关系如图乙所示。
AB为粗细均匀的电阻丝，总电阻为15Ω，OP为不计电阻的金属细杆（与AB接触良好），闭合开关S，无风时OP 自然下垂，此时电流表的示数为0.2A。
下列说法正确的是（ ）A．风越大，电阻丝接入电路的电阻越大B．电流表示数越大，说明风力越大C．电源电压是6VD．若灯泡损坏，可以用一根导线替代4．（2023•南平模拟）如图所示为一握力计的电路示意图，a、b、c、d为四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力F增大时，电表的示数也增大，则（ ）A．a、b之间应接入电流表，c、d之间应接入定值电阻B．a、b之间应接入定值电阻，c、d之间应接入电流表C．a、b之间应接入电压表，c、d之间应接入定值电阻D．a、b之间应接入定值电阻，c、d之间应接入电压表5．（2023•合肥模拟）在图的电路中，电源电压保持不变，R为定值电阻。
中考物理第十七章欧姆定律(真题精选解析版)
第十七章欧姆定律近年中考真题精炼学校:___________姓名：___________班级：___________考号：___________一、单选题1．（湖北黄冈·中考真题）图甲是一种测力装置部分结构的示意图。
横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。
在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。
下列有关分析错误的是（）A．通过R1和R2的电流相等B．R2的电阻减小C．R1两端的电压小于R2两端的电压D．R1和R2两端电压的差值越大，A端受到的压力越大【答案】C【详解】A．由图可知，两个电阻串联，在串联电路中，各处的电流是相同的，所以通过两个电阻的电流相同，故A正确，不符合题意；B．在压力的作用下，横梁向下弯曲，R1被拉伸，R2被压缩，即R1变长，横截面积变小，电阻变大；R2变短，横截面积变大，电阻变小，故B正确，不符合题意；C．发生形变后，R1的电阻大于R2的电阻，通过两个电阻的电流相同，根据U=IR可知，R1两端的电压大于R2两端的电压，故C错误，符合题意；D．根据欧姆定律可知，R1和R2两端电压的差值越大，说明R1和R2的阻值的差值越大，所以R1被拉伸的更长，R2被压缩的越短，从而说明A端受到的压力越大，故D正确，不符合题意。
故选C。
2．（青海·西宁市教育科学研究院中考真题）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A ．电压表示数变大，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数不变，电流表示数变大D ．电压表示数不变，电流表示数变小 【答案】D【详解】由图可知，电阻R 和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P 缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由U I R=可知电路的总电流变小，电流表的示数变小。
2023年中考物理一轮复习卷(人教版)第十七章 欧姆定律
第十七章 欧姆定律 综合测评卷一、单选题1．下列有关电流、电压、电阻的分析正确的是（ ） A ．电压是形成电流的原因，有电压就一定有电流 B ．加在导体两端的电压越高，导体中的电流就一定越大 C ．当电阻一定时，导体中的电流与这段导体两端的电压成正比D ．白炽灯泡在不同电压下测得的电阻不同，因此导体的电阻与电压有关 2．如图是电阻A 和B 的I -U 图像，下列说法正确的是（ ）A ．电阻A 的阻值为10ΩB ．电阻B 的阻值为5ΩC ．当电阻A 和B 串联到3.0V 的电源上时，电路中的电流是0.3AD ．当电阻A 和B 并联到3.0V 的电源上时，干路中的电流是0.9A3．如图所示，当甲、乙两表为电压表时，闭合开关S ，两表的示数之比为U 甲：U 乙为4：1；当甲、乙两表为电流表时，开关S 断开，两表的示数之比为I 甲：I 乙为（ ）A ．4：3B ．3：2C ．3：4D ．3：14．如图所示电路中，1R 是旋钮式电阻箱、2R 是滑动变阻器，用它们可以方便地调节电流表和电压表的示数。
在电路器件完好的情况下，下列要求不可以实现的是（ ）R取不同的值时，电压表的示数相同A．将电压表示数调至电源电压B．1R的值，电压表与电流表示数的比值不变C．将电压表的示数调大，而电流表的示数调小D．调大15．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图2所示的图像。
以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．将R x从5Ω换成10Ω后，应将滑片P向左移D．滑动变阻器阻值变化范围为1Ω~5Ω6．在探究“导体中的电流跟导体两端的电压的关系”时，小阳同学设计了如图所示的电路。
为了完成实验探究，下列说法正确的是（）A．改变R的阻值B．保持R的阻值不变C．保持R中通过的电流不变D．保持R两端的电压不变7．如图丙所示的电路中，电表均为理想电表，R1为定值电阻，闭合开关S，电压表V和电流表A2的示数如图甲所示，将滑动变阻器的滑片P移动后，电压表V、电流表A2的示数如图乙所示，下列说法中正确的是（）A．移动滑动变阻器滑片前后，通过R1的电流不变B．移动滑动变阻器滑片前后，通过R1的电流变小C．移动滑动变阻器滑片前后，通过R2的电流变小D．移动滑动变阻器滑片前后，电压表和电流表A1的比值大小变化情况无法判断8．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知（）A．乙是小灯泡的I U图象B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2AD．定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A9．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。
初中物理中考复习专题17 欧姆定律 17.1电流与电压和电阻的关系(教师版)
专题十七欧姆定律17.1电流与电压和电阻的关系——三年（2021—2023）中考真题分项精编一、单选题1．（2023·黑龙江哈尔滨·统考中考真题）如图所示，探究“电流跟电压的关系”实验中，下列说法不正确的是（）A．探究电流跟电压的关系时，需要控制导体的电阻一定B．滑动变阻器可以起到改变定值电阻两端电压的作用C．实验的结论是：电流跟电压成反比D．多次实验是为了得到电流跟电压之间的定量关系【答案】C【详解】A．探究电流跟电压的关系时，由控制变量法可知，需要控制导体的电阻一定，故A正确，不符合题意；B．滑动变阻器可以改变接入电路中的电阻，使得电路中电流发生改变，从而起到改变定值电阻两端电压的作用，故B正确，不符合题意；C．由欧姆定律可知，电阻不变时，电流跟电压成反比，故C错误，符合题意；D．多次实验得到多组实验数据，从而可以得到电流跟电压之间的定量关系，故D正确，不符合题意。
故选C。
2．（2022·四川广元·统考中考真题）下面几个实验探究中，采用了相同研究方法的是（）①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律A．①和④B．②和③C．①和③D．②和④【答案】C【详解】A．①中保持压力不变，改变受力面积，采用的是控制变量法；④中采用的是理想实验法，①和④研究方法不同，故A不符合题意；B．②中用加热时间的长短表示吸收热量的多少，采用了转换法；③中采用了控制变量法，②和③研究方法不同，故B不符合题意；C．①中保持压力不变，改变受力面积，采用的是控制变量法；③中也采用了控制变量法，①和③研究方法相同，故C符合题意；D．②中用加热时间的长短表示吸收热量的多少，采用了转换法；④中采用的是理想实验法，②和④研究方法不同，故D不符合题意。
2024年中考物理复习真题训练—欧姆定律(含答案解析)
2024年中考物理复习真题训练—欧姆定律（含答案解析）一、选择题1.（2023·四川甘孜·统考中考真题）如图所示的电路中，电阻阻值R1＞R2。
开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。
则（）A．U1＞U2B．U1＜U2C．I1＜I2D．I1=I2【答案】C【详解】AB．如图所示，电阻R1、R2并联，根据并联电路电压特点，闭合开关，各支路两端的电压相等，即U1=U2，故AB不符合题意；CD．在并联电路中，每条支路两端的电压相等，因为R1＞R2，根据I=U/R可得，通过电阻R1的电流较小，即I1＜I2，故C符合题意，D不符合题意。
故选C。
2．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变亮D．滑动变阻器阻值变大【答案】C【详解】BD．由图可知，滑动变阻器和小灯泡串联在电路中，电压表测滑动变阻器两端的电压，闭合开关，将滑动变阻器的滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器两端的电压变小，故BD错误；AC．电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，所以小灯泡变亮，故C 正确，A错误。
故选C。
3.（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。
先闭合开关S，再闭合开关S1，电流表示数不变的是（）A．B．C．D．【答案】C【详解】A．当S闭合时，电阻R1和电阻R2串联，根据欧姆定律得到此时电流表示数I=UR1+R2再闭合S1后，R2被短路，只有R1接入电路，此时电流表示数I′=U/RS1断开前后电流表示数不相等，发生了变化，故A不符合题意；B．当S闭合时，只有电阻R2的简单电路，电流表的示数为零，再闭合S1后，两个电阻并联，电流表测量通过电阻R1支路的电流，此时电流表有示数，所以电流表示数发生了变化，故B不符合题意；C．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，由并联电路的特点可知，通过R1的电流不变，此时电流表仍然测量通过电阻R1的电流，电流表的示数不变，故C符合题意；D．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，电流表测量干路中的电流，由并联电路电流的特点可知此时电流表的示数变大，故D不符合题意。
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
中考物理总复习《欧姆定律》专题训练(附带答案)
中考物理总复习《欧姆定律》专题训练(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。
当S1由1掷到2时，下列说法正确的是（）A．电流表示数变小，小灯泡发光变暗B．电压表示数不变，小灯泡发光变暗C．小灯泡正常发光，电压表和电流表示数之比变小D．小灯泡正常发光，电压表和电流表示数之比变大2．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。
开关闭合后，当有烟雾遮挡射向R 的激光时，照射到R上的光照强度减弱，则下列说法中正确的是（）A．电流表的示数不变B．电流表的示数减小C．电压表的示数减小D．电压表与电流表的示数之比减小3．实验小组利用如图所示的电路探究“电流与电阻的关系”。
选择的实验器材有：电源电压恒为3V、电流表、电压表、开关、电阻箱、滑动变阻器（规格为“20Ω 2A”）。
实验过程中，若保持电压表示数为2V 不变，则下列说法中正确的是（）A．电路连接时应将滑动变阻器的滑片置于最左端B．连接好电路后，闭合开关，发现电流表和电压表均没有示数，则故障可能是电阻箱断路C．电阻箱阻值由5Ω调为10Ω时，电压表示数会变大，要继续探究，应该将滑片P 向左移D．若保持电压表示数为2V 不变，要完成实验，则电阻箱阻值的最大值为40Ω4．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（）A．仅R1断路B．仅R2断路C．电流表断路D．ac导线断路5．如图所示是灯泡L和电阻R的U﹣I图象，同学们对图象信息做出的判断如下，其中正确的是（）A．将灯泡L与电阻R并联，若它们两端的电压为2V，则干路电流为0.7AB．将灯泡L与电阻R串联，若通过它们的电流为0.2A，则它们两端的电压为2VC．当电阻R两端的电压为3V时，通过它的电流为0.2AD．当通过灯泡L的电流为0.5A时，它两端的电压为1.5V6．如图所示的电路中，电源电压保持不变，定值电阻R2=3Ω，滑动变阻器的最大阻值为R。
人教版九年级全一册物理第十七章 欧姆定律 专项练习题(含答案解析)
人教版九年级全一册物理第十七章欧姆定律专项练习题一、单选题1．如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的过程中，下列说法正确的是（）A．电流表A1的示数变小B．电流表A2的示数变大C．电压表的示数变大D．灯泡L的亮度不变2．如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。
闭合开关S1，断开开关S2，滑片P 移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是A．20ΩB．30ΩC．45ΩD．50Ω3．如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是：A．B．C．D．4．如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。
则（）第1页共22页第 2 页 共 22 页A ．灯泡L 1两端的电压是1VB ．电压表测灯泡L 2两端的电压C ．灯泡L 1和L 2的电阻之比是4：1D ．通过灯泡L 1的电流比L 2的电流大5．如图所示电路，电源两端电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列说法中正确的是（ ）A ．电压表V 1示数和电流表A 示数的比值变小B ．电压表V 2示数和电流表A 示数的比值变小C ．电压表V 1示数变化量和电流表A 示数变化量的比值1U I ∆∆不变 D ．电压表V 2示数变化量和电流表A 示数变化量的比值2U I∆∆变大 6．如图所示的电路中，电源电压保持不变，R 0为定值电阻，灯泡阻值不变，R 为光敏电阻，其阻值随照射在它上面的光强（表示光照射强弱的物理量）减小而增大，闭合开关S ，当光照增大时（ ）A ．电压表V 1示数减小B ．电压表V 2示数增大C ．电压表V 1与电流表A 示数比值不变D ．电压表V 2与电流表A 示数比值不变二、多选题7．在探究“电流与电阻关系”的实验中，某同学根据实验数据绘制了如图所示的图像，下列说法正确的是（）A．电压一定，导体中的电流与导体的电阻成反比B．电源至少选用两节干电池C．换用2Ω电阻做实验时，需要更换电压表的量程D．多次实验的目的是为了探究普遍规律8．如图为“探究电流与电阻关系”的电路图。
2023年中考复习人教版九年级物理第十七章【欧姆定律】》专项训练卷附答案解析
2023年中考复习九年级物理第十七章【欧姆定律】》专项训练卷一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。
2．如图电源电压为3V，电阻R1为5Ω。
闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。
3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。
闭合开关S后，10s内通过R1的电荷量是20C。
求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。
4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。
（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4A，求电阻R2的阻值。
6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B 的电阻分别为为多少Ω？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。
闭合开关S，电压表的示数为 4.8伏。
（1）求通过电阻1R的电流。
（2）求电阻2R的阻值。
（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。
求电阻0R的阻值及电流表的示数。
8．如图是某家用电炖锅的简化电路图。
电源电压为220V，1R和2R均为加热电阻。
当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。
试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。
