电力变压器的绝缘试验包括哪些项目？

答：①测量绝缘电阻；②吸收比；③泄漏电流；④介质损失角的正切值；⑤绝缘油和交流耐压试验。对容量为3150KVA及以上变压器在大修时或有必要必须进行绕组连同套管一起的介质损失角正切值tgδ的测量，这项测量主要是为检查变压器是否受潮、绝缘老化、油质劣化、绝缘上附。

1、介质损耗

什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。也叫介质损失，简称介损。

2、介质损耗角δ

在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。简称介损角。

3、介质损耗正切值tgδ

又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。介质损耗因数的定义如下:

如果取得试品的电流相量和电压相量，则可以得到如下相量图：

总电流可以分解为电容电流Ic和电阻电流IR合成，因此：

这正是损失角δ=(90°-Φ)的正切值。因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。

测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。绝缘能力的下降直接反映为介损增大。进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。

测量介损的同时，也能得到试品的电容量。如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。

4、功率因数cosΦ

功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。功率因数的定义如下:

有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。一般cosΦ

电力变压器交接试验标准

第六章电力变压器 第6.0.1条电力变压器的试验项目，应包括下列内容：一、测量绕组连同套管的直流电阻；二、检查所有分接头的变压比；三、检查变压器的三相接线组别和单相变压器引出线的极性；四、测量绕组连同套管的绝缘电阻、吸收比或极化指数；五、测量绕组连同套管的介质损耗角正切值tgδ；六、测量绕组连同套管的直流泄漏电流；七、绕组连同套管的交流耐压试验；八、绕组连同套管的局部放电试验；九、测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；十、非纯瓷套管的试验；十一、绝缘油试验；十二、有载调压切换装置的检查和试验；十三、额定电压下的冲击合闸试验；十四、检查相位；十五、测量噪音。注：①1600kVA以上油浸式电力变压器的试验，应按本条全部项目的规定进行。②1600kVA及以下油浸式电力变压器的试验，可按本条的第一、二、三、四、七、九、十、十一、十二、十四款的规定进行。③干式变压器的试验，可按本条的第一、二、三、四、七、九、十二、十三、十四款的规定进行。④变流、整流变压器的试验，可按本条的第一、二、三、四、七、九、十一、十二、十三、十四款的规定进行。⑤电炉变压器的试验，可按本条的第一、二、三、四、七、九、十、十一、十二、十三、十四款的规定进行。 ⑥电压等级在35kV及以上的变压器，在交接时，应提交变压器及非纯瓷套管的出厂试验记录。 第6.0.2条测量绕组连同套管的直流电阻，应符合下列规定：一、测量应在各分接头的所有位置上进行；二、1600kVA及以下三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kV A以上三相变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的 1%；三、变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；四、由于变压器结构等原因，差值超过本条第二款时，可只按本条第三款进行比较。

6~35KV变压器检修、试验规划方案.docx

广西石化公司2013 年大检修变压器检修技术方案 编制：桂文吉 审核： 批准： 动力部电气装置

目录 一工程概况 二检修项目 三编制依据 四检修组织 五检修工艺及技术要求 六安全措施

一工程概况 广西石化全厂共有 108 台变压器，由 ABB 公司 220KV 变压器、江苏华鹏 35KV 变压器、广州维奥依林 6KV 变压器、顺特 6KV 干式变压器组成。开工运行平稳，没有出现过变压器事故，在本次大检修当中重点进行常规检修、维护保养、变压器试验。 二检修项目 2.1 油变检修项目 2.1.1 检查并拧紧套管引出线的接头； 2.1.2 放出储油柜中的污泥，检查油位计； 2.1.3 净油器及放油阀的检查； 2.1.4 冷却器、储油柜、安全气道及其保护膜的检检查； 2.1.5 套管密封、顶部连接帽密封衬垫的检查，瓷绝缘的检查、清扫；2.1.6 检查各种保护装置、测量装置及操作控制箱，并进行试验； 2.1.7 检查有载或无载分接开关； 2.1.8 充油套管及本体补充变压器油； 2.1.9 检查接地装置； 2.1.10 油箱及附件检查防腐； 2.1.11 检查并消除已发现而就地能消除的缺陷；、 2.1.12 全面清扫 2.1.13 进行规定的测量和试验。 三检修依据

3.1 《石油化工设备维护检修规程（第六册）（SHS06002-2004） 3.2 《电业安全工作规程》 DL408-91 3.3 《电力变压器检修导则》；DL/T573-95 3.4 《电力变压器运行规程》；DL/T572-95 3.5 《电力设备预防性试验规程》；DL/T596-1996 四检修组织 检修负责人 技术负责人 安全员 检修班组 班长 五检修工艺及技术要求 5.1 油变部分 5.1 冷却系统检修 5.1.1 冷却风机应清洁、牢固、转动灵活、叶片完好；试运转时应无振动、过热或碰擦等情况、转向应正确；电动机操作回路、开关等绝缘良好。 5.1.2 强迫油循环系统的油、水管路应完好无渗漏；管路中的阀门应操作灵活，开闭位置正确；阀门及法兰连接处应密封良好 5.1.3 强迫油循环泵转向应正确，转动时应无异音、振动和过热现象；其密封应良好，无渗油或进气现象。 5.1.4 差压继电器、流动继电器应经校验合格，且密封良好，动作可

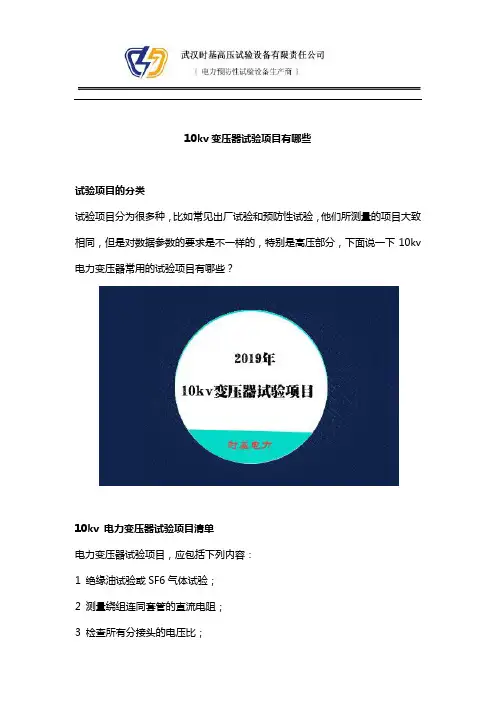

电力变压器试验项目和标准说明

电力变压器试验项目及标准说明 1 绝缘油试验或SF6气体试验; 2 测量绕组连同套管的直流电阻; 3 检查所有分接头的电压比; 4 检查变压器的三相接线组别和单相变压器引出线的极性; 5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻; 6 非纯瓷套管的试验; 7 有载调压切换装置的检查和试验; 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数; 9 测量绕组连同套管的介质损耗角正切值 tanδ ; 10 测量绕组连同套管的直流泄漏电流; 11 变压器绕组变形试验; 12 绕组连同套管的交流耐压试验; 13 绕组连同套管的长时感应电压试验带局部放电试验; 14 额定电压下的冲击合闸试验; 15 检查相位; 16 测量噪音。 注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行： 1 容量为1600kVA 及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行; 2 干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行; 3 变流、整流变压器的试验，可按本条的第1、2、3、4、5、7、8、12、14、15款的规定进行; 4 电炉变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行;

5 穿芯式电流互感器、电容型套管应分别按本标准第9章互感器、第16章的试验项目进行试验。 6 分体运输、现场组装的变压器应由订货方见证所有出厂试验项目，现场试验按本标准执行。 7.0.2油浸式变压器中绝缘油及SF6气体绝缘变压器中SF6气体的试验，应符合下列规定： 1 绝缘油的试验类别应符合本标准中表20.0. 2 的规定;试验项目及标准应符合本标准中表20.0.1 的规定。 2 油中溶解气体的色谱分析，应符合下述规定：电压等级在66kV 及以上的变压器，应在注油静置后、耐压和局部放电试验24h后、冲击合闸及额定电压下运行24h后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。试验应按《变压器油中溶解气体分析和判断导则》GB/T 7252进行。各次测得的氢、乙炔、总烃含量，应无明显差别。新装变压器油中H2 与烃类气体含量(μL/L)任一项不宜超过下列数值： 总烃：20， H2：10， C2H2：0， 3 油中微量水分的测量，应符合下述规定：变压器油中的微量水分含量，对电压等级为 110kV 的，不应大于 20mg/L;220kV 的，不应大于 15mg/L ;330～500kV 的，不应大于 10mg/L 。 4 油中含气量的测量，应符合下述规定：电压等级为330 ～500kV 的变压器，按照规定时间静置后取样测量油中的含气量，其值不应大于1%(体积分数)。 5 对SF6气体绝缘的变压器应进行SF6气体含水量检验及检漏：SF6气体含水量(20℃的体积分数)一般不大于250μL/L。变压器应无明显泄漏点。 7.0.3测量绕组连同套管的直流电阻，应符合下列规定： 1 测量应在各分接头的所有位置上进行; 2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%;1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2%;线间测得值的相互差值应小于平均值的1%; 3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%;不同温度下电阻值按照式7.0.3换算： R2=R1(T+t2)/( T+t1) (7.0.3) 式中 R1、R2——分别为温度在t1、t2时的电阻值; T——计算用常数，铜导线取235，铝导线取225。 4 由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行比较。但应说明原因。

电力变压器试验报告

电力变压器试验报告 装设地点：幸福里小区运行编号：14#箱变试验日期：2013.07.25 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 型号电压比制造厂家出厂编号S11—M—630/10 10000/400 南阳市鑫特电气有限公司130274 容量相数接线组别出厂日期630KVA 3 DY0—11 2013.07 二、试验项目： 1、绝缘电阻及吸收比： 测量部位R15”（MΩ）R60”（MΩ）吸收比 高压/低压及地2500 低压/高压及地2500 2、直流电阻：

绕阻S位置 实测值（mΩ）最大不平衡 率% AB BC AC 高压1 1049 1050 1050 0.1 2 993.8 994.2 993.9 3 937.7 938.6 938.1 低压a～o b～o c～o 2.8 1.271 1.281 1.307 3、交流耐压试验： 交流耐压：38 KV 时间：60 S 结论：合格 三、试验结论：合格 四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人： 六、试验人员： 七、备注： 电力变压器试验报告

装设地点：幸福里小区运行编号：15#箱变试验日期：2013.07.25 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 型号电压比制造厂家出厂编号S11—M—650/10 10000/400 南阳市鑫特电气有限公司131105 容量相数接线组别出厂日期630KVA 3 DY0—11 2013.07 二、试验项目： 4、绝缘电阻及吸收比： 测量部位R15”（MΩ）R60”（MΩ）吸收比 高压/低压及地2500 低压/高压及地2500 5、直流电阻： 实测值（mΩ）最大不平衡绕阻S位置 率% AB BC AC 高压 1 1050 1048 1050 0.1

电力变压器的试验项目

电力变压器的试验项目，应包括下列内容: 2 测量绕组连同套管的直流电阻: 3 检查所有分接头的电压比; 4 检查变压器的三相接线组别和单相变压器引出线的极性; 5测量与铁芯绝缘的各紧固件(连接片可拆开者)及铁芯(有外引接地线的)绝缘电阻; 7 有载调压切换装置的检查和试验; S测量绕组连同套管的绝缘电阻、吸收比或极化指数; 12 绕组连同套管的交流耐压试验; 14额定电压下的冲击合闸试验; 15检查相位; 设备检验及安装验收 3. 1 设备检验 3.1.1 干式电力变压器到达现场后应进行下列内容检验:

1 包装及防潮设施完好，无雨水浸人痕迹; 2 产品的铭牌参数、外形尺寸、外形结构、重量、引线方向等，符合合同要求和国家现行有关标准的规定; 3 产品说明书、检验合格证、出厂试验报告、装箱清单等随机文件齐全; 4 附件和备品的规格、数量与装箱清单相符。 3.1.2 干式电力变压器安装时，经检查应符合下列要求: 1 所有紧固件紧固，绝缘件完好; 2 金属部件无锈蚀、无损伤，铁芯无多点接地; 3 绕组完好，无变形、无位移、无损伤，内部无杂物，表面光滑无裂纹; 4引线、连接导体间和对地的距离符合国家现行有关标准的 规定或合同要求，裸导体表面无损伤、毛刺和尖角，焊接良好。 5 规定接地的部位有明显的标志，并配有符合标准的螺帽、 螺栓(就位后即行接地，器身水平固定牢固)。 3.1.3 无励磁分接开关安装时，经检查应符合下列要求: 1无励磁分接开关完好无损，安装正确，操作灵活，分接位置 指示与绕组分接头位置对应正确;

2 操作部件完好，绝缘良好，无损伤和受潮，固定良好; 3无励磁分接开关在操作三个循环后，每个分接位置测量触 头接触电阻值不大于SOD}S}; 4无励磁分接开关调换使用接线柱和连接导体者，接线柱所 标示分接位置与绕组分接头位置对应正确; .6. 5 无励磁分接开关的接线柱和连接导体，表面清洁、无裂纹、 无损伤、螺纹完好;片形连接导体表面光滑、无气孔、无砂眼、无夹渣，以及无其它影响载流和机械强度等缺陷。 3.1.4有载分接开关安装时，经检查应符合下列要求: 1 有载分接开关装置符合设计要求; 2 手动、电动操作均应灵活，无卡滞，逐级控制正常，限位和 重负荷保护正确可靠; 3 干式电力变压器未带电时，有载分接开关在操作十个循环 后，切换动作正常，位置指示正确; 4 触头完好无损，接触良好，每对触头的接触电阻值不大于SOO}en; 5 过渡电阻和连线完好，电阻值与铭牌数值相差不大于土 10 0};

电力变压器试验方法

电力变压器试验方法 SANY GROUP system office room 【SANYUA16H-

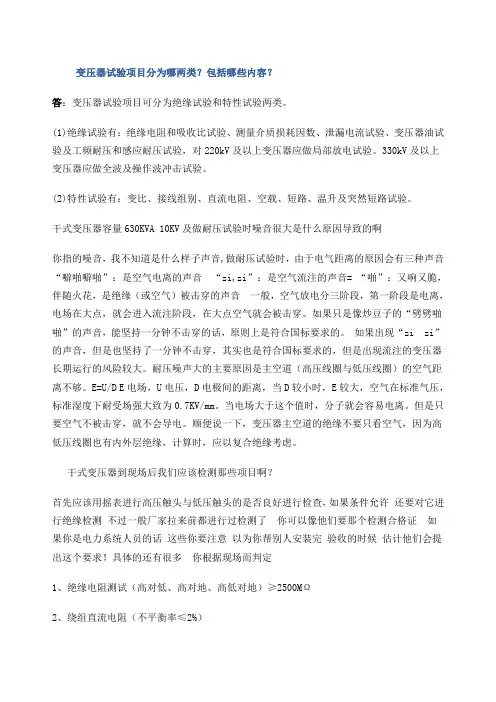

电气试验工 职业能力综合训练 系部：电力工程系 班级：输电1101 姓名：孙同庆 学号：11 指导教师：李鹏 2014年05月20日 摘要：变压器是电力系统中输变电能的重要设备,它担负着电压、电流的转换任务,它的性能好坏直接影响到系统的安全和经济运行.由于电力变压器多在室外露天下工作,承受着多种恶劣和复杂条件的考验,因此必须对它的导磁、导电和绝缘部件等进行定期试验,以检验其各项性能是否符合有关规程的要求,发现威胁安全运行的缺陷,从而进行及时的处理,以防患于未然。 电力变压器试验一般分为工厂试验和交接预防性试验两类.工厂试验主要包括工序间半成品试验、成品出厂试验、型式试验和特殊试验等;交接预防性试验主要包括交接验收、大修、小修和故障检修试验等;本次论文主要针对的是交接预防性试验,它的试验目的主要有绝缘试验和特性试验两部分。 关键词：电力变压器绝缘试验特性试验电力系统 目录 绪论 (5) 第一章:变压器试验 1.1概 述 (6) 1.2电力变压器试验的分类 (6) 第二章:变压器的试验方法 2.1特性试验 (7) 2.1.1直流电阻测量 2.1.1.1试验目的 2.1.1.2测量方法

2.1.1.3试验要求 2.1.1.4注意事项 2.1.1.5现场试验数据 2.1.1.6试验结果的分析判断 2.1.2温升试验 (9) 2.1.2.1试验目的 2.1.2.2试验要求 2.1.2.3试验方法 2.1.3短路特性试验 (10) 2.1. 3.1试验目的 2.1. 3.2测量方法 2.1. 3.3试验要求 2.1. 3.4注意事项 2.1. 3.5现场试验数据 2.1. 3.6试验结果的分析判断 2.1.4空载特性试验 (12) 2.1.4.1试验目的 2.1.4.2测量方法 2.1.4.3试验要求 2.1.4.4注意事项 2.1.4.5现场试验数据 2.1.4.6试验结果的分析判断 2.2绝缘实验 2.2.1绝缘电阻和吸收比的测定 (14) 2.2.1.1试验目的 2.2.1.2测量方法 2.2.1.3试验要求 2.2.1.4注意事项 2.2.1.5现场试验数据 2.2.1.6试验结果的分析判断 2.2.2交流耐压试验 (16) 2.2.2.1试验目的 2.2.2.2.测量方法 2.2.2.3试验要求

电力变压器试验标准与操作规程

电力变压器试验标准与 操作规程 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]

变压器试验标准与操作规程1．设备最高电压、变压器绕组的额定耐受电压 KV 2．标志缩写含义 SI：Switching impulse,操作冲击耐受电压； LI：Lighning impulse,雷电全波冲击耐受电压； LIC：Chopped Lighting impulse,雷电截波冲击耐受电压； ACLD：Long duration AC,长时AC，局部放电；（Partial discharge）；ACSD：Short duration AC,短时AC，感应耐压； AC：Separate source AC,外施AC，工频耐压； .：Height Voltage 高压； .：Low Voltage 低压； .：Middle Voltage 中压； AC：Alternating current 交流电；

U ：Highest Voltage for eguipment 设备最高电压。 m 3．直流电阻不平衡率 4．变压器油箱密封试验标准 5．变压器油箱机械强度试验标准 6．绝缘试验

变压器绝缘电阻限值参数值单位：MΩ ①绝缘试验是反映变压器绝缘结构和绝缘材料是否存在缺陷，绝缘缺陷按其分 布特点可分集中性缺陷和分布性缺陷。其中集中性缺陷是指绝缘中局部性能不良，例如绕组局部受潮。绕组局部表面绝缘纸损坏或老化等，它又分为贯穿性缺陷和非贯穿性缺陷；而分布性缺陷是指绝缘整体性能下降，例如变压器整体受潮，老化等。 ②为了能反映出绝缘缺陷，必须需要用不同的试验手段，按试验过程是否对绝 缘产生破坏性作用可分为非破坏性试验和破坏性试。在较低电压（低于或接近额定电压）下进行的绝缘试验称为非破坏性试验。主要指绝缘电阻、泄漏电流和介损等试验项目。由于这类试验称为破坏性试验，如各种耐压试验。 这类试验对变压器的考验是严格的。由于试验电压高，更容易发现绝缘缺陷，但在试验过程中却有可能损伤变压器的绝缘。 ③绝缘试验是有一定顺序的，应首先进行非破坏性试验在没有发现有明显缺陷 的情况下，再进行破坏性试验，这样可以避免将缺陷扩大化。例如在进行非破坏性试验后发现变压器已受潮，应当进行干燥处理，然后再考虑进行破坏性试验，这样可以避免变压器在进行破坏性试验过程中发生击穿。 ④绝缘电阻和吸收比或极化指数，对检查变压器整体的绝缘状况具有较高的灵 敏度，能有效地检查出变压器绝缘整体受潮或老化，部件表面受潮或脏污的及贯穿性的集中缺陷。产生吸收比不合格的原因有：器身出炉后在空气中暴

35kV-35000kVA变压器的交流试验技术方案

BPXZ-HT-324kV A/108kV/36kV调频式串联谐振耐压装置 一、被试品对象及试验要求 1. 电缆10kV，长度4000米，截面积300mm2, 电容量≤1.48μF，试验频率30~300Hz， 试验电压22kV。 2. 电缆35kV，长度1200米，截面积300mm2, 电容量≤0.228μF，试验频率30~300Hz， 试验电压52kV。 3.35kVPT，CT，开关、母线等设备交流试验试验，试验频率30~300Hz，电压95kV。 4.35kV/35000kV A变压器的交流试验试验，电容量≤0.015μF，试验频率45-65Hz，试 验电压68kV。 二、工作环境 1.环境温度：－150C–450C; 2.相对湿度：≤90%RH; 3.海拔高度: ≤2500米； 三、装置主要技术参数及功能 1.额定容量：324kV A； 2.输入电源：单相220V/380V电压，频率为50Hz； 3.额定电压：108kV；72kV；36kV； 4.额定电流：3A；4.5A；9A； 5.工作频率：30-300Hz； 6.波形畸变率：输出电压波形畸变率≤1%； 7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟； 8.温升：额定负载下连续运行60min后温升≤65K； 9.品质因素：装置自身Q≥30(f=45Hz)； 10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11.测量精度：系统有效值1.5级； 四、设备遵循标准 GB10229-88 《电抗器》 GB1094《电力变压器》 - 1 –

- 2 – GB50150-2006 《电气装置安装工程电气设备交接试验标准》 DL/T 596-1996 《电力设备预防性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 五、试验时使用关系列表 设备组合 试品 电抗器 108kV A/36kV 三节 激励变压器 输出端选择 10kV/300mm 2交联 电缆(试验电压22KV) 长度4000m 使用电抗器三节并联 1.0kV 35kV/300mm 2交联 电缆(试验电压52KV) 长度1200m 使用电抗器二节串联 3kV 35kV 等级：开关,绝缘子 使用电抗器三节串联 5kV 35kV/35000kVA 变压器 使用电抗器三节串联 3kV 六、装置容量确定 电缆10kV ，长度4000米，截面积300mm 2, 电容量≤1.48μF ，试验频率30~300Hz ，试验电压22kV ，频率取35Hz. 试验电流 I=2πfCU 试 =2π×35×1.48×10-6×22×103=7.2A 对应电抗器电感量 L=1/ω2C=15H 设计四台电抗器，使用电抗器3台并联可满足要求，则单节电抗器为 108kVA/36kV/3A/45H 。 验证: 1、电缆35kV ，长度1200米，截面积300mm 2, 电容量≤0.228μF ，试验频率30~300Hz ，试验电压52kV 。 使用电抗器二节串联,此时电抗器电感量为L=45*2=90H 试验频率f=1/2π√LC=1/(2×3.14×√90×0.228×10-6)=35Hz 。 试验电流 I=2πfCU 试 =2π×35×0.228×10-6×52×103=2.6A 2、35kV/35000kV A 变压器的交流试验试验，电容量≤0.015μF ，试验频率45-65Hz ，

变压器,电缆等试验方案

第四节电力变压器调试方案及工艺 一、试验项目 1、测量绕组连同套管的直流电阻； 2、检查所有分接头的变压比； 3、检查变压器的三相结线组别和单相变压器引出线的极性； 4、测量绕组连同套管的绝缘电阻、吸收比或极化指数； 5、绕组连同套管的交流耐压试验； 6、测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻； 7、额定电压下的冲击合闸试验； 8、检查相位； 二、测量绕组连同套管的直流电阻 1、测量应在各分接头的所有位置上进行，1600KVA及以下各相测得的相互差值应小于平均值的4%；线间测得相互差值应小于平均值得2%；变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%。 2、测量变压器绕组直流电阻的目的：检查绕组接头的焊接质量和绕组有无匝间短路；电压分接开关的各个位置接触是否良好及分接开关实际位置与指示器位置是否相符;引出线有无断裂;多股导线并绕的绕组是否有断股等情况。变压器绕组的直流电阻是变压器在交接试验中不可少的试验项目。对于带负载调压的电力变压器,需用电动操作来改变分接开关的位置。

3、验方法：变压器绕组直流电阻的测量，使用变压器直流电阻测试仪5503。该变压器直流电阻测试仪是新一代便携式变压器直流电阻测试仪。仪器操作简单（仅需轻触二个按键）测试全过程由软件完成，测试数值稳定准确，不受人为因素影响，仪器显示采用背光的点阵图形液晶显示器，满足不同的测试环境，具有完善的反电势保护功能和现场抗干扰能力，完全适用于从配电变压器到大型电力变压器的直阻快速测试。 4、注意事项 由于影响测量结果的因素很多,如测量表计,引线、温度、接触情况和稳定时间等。因此,应注意以下事项: A测量仪表的准确度应不低于0.5级; B连接导线应有足够的截面,且接触必须良好; C测量高压变压器绕组的直流电阻时,其他非被测的各电压等级的绕组应短路接地,防止直流电源投入或断开时产生高压,危及安全。 D测量时由于变压器绕组电感较大,电流稳定所需的时间较长,为了测量准确,必须等待稳定后再读数。 三、检查所有分接头的变压比 1、检查所有分接头的变压比，与制造厂铭牌数据相比应无明显差别,且应符合变压比的规律。变压器的变压比是指变压器空载运行时，原边电压与副边电压的比值。 2、测量变压比的目的: A检查变压器绕组匝数比的正确性;

电力变压器试验规范标准[详]

电力变压器试验记录

试验单位：试验人：审核：

电力变压器、消弧线圈和油浸电抗器试验规程 第1条电力变压器、消弧线圈和油浸式电抗器的试验项目如下： 一、测量线圈连同套管一起的直流电阻； 二、检查所有分接头的变压比； 三、检查三相变压器的结线组别和单相变压器引出线的极性； 四、测量线圈连同套管一起的绝缘电阻和吸收比； 五、测量线圈连同套管一起的介质损失角正切值ｔｇδ； 六、测量线圈连同套管一起的直流泄漏电流； 七、线圈连同套管一起的交流耐压试验； 八、测量穿芯螺栓(可接触到的)、轭铁夹件、绑扎钢带对铁轭、铁芯、油箱及线圈压环的绝缘电阻(不作器身检查的设备不进行)； 九、非纯瓷套管试验； 十、油箱中绝缘油试验； 十一、有载调压切换装置的检查和试验； 十二、额定电压下的冲击合闸试验； 十三、检查相位。 注： (1)1250千伏安以下变压器的试验项目，按本条中一、二、三、四、七、八、十、十三项进行； (2)干式变压器的试验项目，按本条中一、二、三、四、七、八、十三项进行； (3)油浸式电抗器的试验项目，按本条中一、四、五、六、七、八、九、十项进行； (4)消弧线圈的试验项目，按本条中一、四、五、七、八、十项进行； (5)除以上项目外，尚应在交接时提交变压器的空载电流、空载损耗、短路阻抗(%) 和短路损耗的出厂试验记录。 第2条测量线圈连同套管一起的直流电阻。 一、测量应在各分接头的所有位置上进行；

二、1600千伏安以上的变压器，各相线圈的直流电阻，相互间差别均应不大于三相平均的值2%；无中点性引出时的线间差别应不大于三相平均值的1%；三、1600千伏安及以下的变压器相间差别应不大于三相平均值的4%，线间差别应不大于三相平均值的2%； 四、三相变压器的直流电阻，由于结构等原因超过相应标准规定时，可与产品出三厂实测数值比较，相应变化也应不大于2%。 第3条检查所有分接头的变压比。 变压比与制造厂铭牌数据相比，应无显著差别，且应符合变压比的规律。 第4条检查三相变压器的结线组别和单相变压器引出线的极性。 必须与变压器的标志(铭牌及顶盖上的符号)相符。 第5条测量线圈连同套管一起的绝缘电阻和吸收比。 一、绝缘电阻应不低于产品出厂试验数值的70%，或不低于表1—1的允许值； 油浸式电力变压器绝缘电阻的允许值(兆欧) 表1—1 二、当测量温度与产品出厂试验时温度不符合时，可按表1—2换算到同一温度时的数值进行比较； 油浸式电力变压器绝缘电阻的温度换算系数表1—2

10kV开关柜、避雷器、变压器试验方案

电力公司现场试验方案 电气试验方案 一、总则： 1、严格执行电气试验规程规定。 2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。 3、对于重要试验项目，制定可行的试验方案和备用试验方案。 4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。 二、电气试验执行规程： 10KV变电站电气设备高压试验执行规程

三、试验项目分析 1、试验过程对电气试验质量控制，试验方法控制 （1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。 （2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。 2、试验结论： 试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。 四、重要试验项目方案： 1、10kV开关试验方案（见附录1）。 2、避雷器试验方案（见附录2）。 3、变压器试验方案（见附录3）。 五、危险点系数高的分析： 1、接地线装设不牢靠、接地点不明确、假接地。 （一）、危险点：烧坏试验设备、影响测量数据。控制措施：实行专人接地、专人检查。对接地点不明确的必须要现场施工项目负责人进行确认方可进行。 （二）、危险点：对被试品的损坏。控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。 （三）、危险点：试验为完成地线拆除。控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。 2、耐压试验电压高，现场施工人员多，现场试验员多。 危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。控制措施：杜绝非试验人员参与高压试验。耐压试验区域广选择施工人员撤出

变压器试验项目及标准

变压器试验项目和标准 测试仪表的精度要求；测量电压、电流和电阻均应使用准确度不低于0.5级的仪表和仪用互感器；测量功率应使用不低于1.0级的低功率因数功率表 （1）变压器试验项目。变压器试验项目见表3—39 表3—39 变压器试验项目 序号试验项目 试验类别 备注出厂试验交接试验更换绕组 的大修 不更换绕组的 大修 例行型式安装前安装后 1 测量绕组绝缘电阻及干燥前后必 需 打开前及投入 运用前必需 包括 额定 电压 下合 闸 2 套管介质损失角试验 3 高压试验主绝缘 4 测定电容比干燥前 后必需 干燥前后必 需 检修前后必需 5 测定电容比 建议在下列情况下采用；即当 及试值偏高或无法 进行 6 测量介质损失角可用以 4。5项 干燥前后必 需 7 测量绕组直流电阻 8 变压比试验无设备履历卡则需要

序号试验项目 试验类别 备注出厂试验交接试验更换绕组 的大修 不更换绕组的 大修 例行型式安装前安装后 9 校定绕组联结组无设备 履历卡 则需要 包括 额定 电压 下合 闸 10 空载试验 11 短路试验 12 穿心螺栓耐压试验 13 定相试验如果一次或二次接线改接则 必需 14 油的分析试验 15 油箱严密性试验 16 温升试验 ①容量为630KVA及以下变压器无需进行。 ②容量为630KVA及以下变压器仅需测量空载电流。 注表中的表示必需，。

（2）变压器试验项目、周期和标准。变压器在供电部门及用户的试验项目、周期和标准，见表3—40 表3—40 变压器在供电部门、用户的试 验项目、周期和标准 序号项目周期标准说明 1 测量绕组的 绝缘电阻和吸 收比 （1）交接时 （2）大修时 （3）1~3年 一次 （1）交接标准绝缘电 阻见标准；吸收比在 10~30时，35KV级以下者 不应低于1.2 （2）大修和运行标准 自行规定，参考值见上条 （1）额定电压为1000V 以上的绕组用2500V兆欧表， 其量程一般不低于10000M Ω，1000V以下者用1000V兆 欧表 （2）测量时，非被试绕组 接地 2 测量绕组连同 套管一起的介 质损耗因数 （1）交接 时 （2）大修时 （3）必要时 （1）交接标准见规定 （2）大修及运行中的 值不大于规定 （3）值与历年的 数值比较不应有显著变化 （1）容量为3150KW及 以上的变压器应进行 （2）非被测绕组应接地 （采用M型试验器时 应屏蔽） 3 绕组连同套管 一起的交流耐 压试验 （1）交接时 （2）大修后 （3）更换绕 组后 （1）全部更换绕组绝 缘后，一般应按表3-41中 出厂标准进行；局部更换 绕组后，按表3—41中大 修标准进行 （2）非标准系列产 品，标准不明的且未全部 更换绕组的变压器，交流 耐压试验电压标准应按过 去的试验电压，但不得低 于表3—41（对1965年前 产品的标准） （1）大修后绕组额定电 压为110KV以下且容量为 800KW及以下的变压器应进 行，其他根据条件自行规定 （2）充油套管应在内部 充满油后进行耐压试验

电力变压器交接试验项目

电力变压器交接试验项目

————————————————————————————————作者：————————————————————————————————日期：

电力变压器交接试验项目 电力变压器： 电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）通过铁芯导磁作用变成频率相同的另一种或几种数值不同的电压（电流）的电气设备，电力变压器通常用kVA或MVA来表示容量的大小，根据结构可以分为干式电力变压器、油浸式电力变压器、三相变压器等，变压器交接试验是在投运前按照国家相关技术标准进行预防性检验，其中，交接试验包括以下项目： 变压器交接试验项目： 1、绝缘油试验或SF6气体试验; 2、测量绕组连同套管的直流电阻; 3、检查所有分接的电压比; 4、检查变压器的二相接线组别和单相变压器引出线的极性; 5、测量铁心及夹件的绝缘电阻; 6、非纯瓷套管的试验; 7、有载调压切换装置的检查和试验; 8、测量绕组连同套管的绝缘电阻、吸收比或极化指数; 9、测量绕组连同套管的介质损耗因数(tanO')与电容量; 10、变压器绕组变形试验; 11、绕组连同套管的交流耐压试验; 12、绕组连同套管的长时感应耐压试验带局部放电测量; 13、额定电压下的冲击合闸试验; 14、检查相位; 15、测量噪音。 变压器试验项目应符合下列规定: 1 容量为1600kVA及以下油浸式电力变压器，可按第1、2、3、4、5、6，7，8、11、13和14条进行交接试验; 2 干式变压器可按本标准第2、3、4、5、7、8、11、13和14条进行试验; 3 变流、整流变压器可按本标准2、3、4、5、6、7、8、11、13和14条进行试验;

变压器常规试验

变压器常规试验 电力变压器是发电厂、变电站和用电部门最主要的电力设备之一，近年来，随着电力工业的发展，电力变压器的数量日益增多，用途日益广泛，而且其绝缘结构、调压方式、冷却方式等均在不断发展中，对电力变压器进行电气试验是保证电力变压器安全运行的重要措施。 一、适用范围 本作业指导适用于10 kV及以上的油浸式变压器，规定了变压器交接验收、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。 二、标准依据 GB 50150 电气装置安装工程电气设备交接试验标准 变压器设备出厂数据资料 三、试验项目 变压器常规试验包括以下试验项目： 1.绝缘油试验 2.测量绕组连同套管绝缘电阻、吸收比和极化指数； 3.测量绕组连同套管的直流泄漏电流； 4.绕组连同套管的tgδ； 5.测量与铁芯绝缘和各紧固件及铁芯的绝缘电阻； 6.测量绕组连同套管的直流电阻； 7.检查绕组的电压比、极性与接线组别；

8.测量绕组连同套管的交流耐压试验； 9.额定电压下的冲击合闸试验。 四、试验前的准备工作 1.清除变压器周围与试验无关的杂物，扫除器身尘垢，用干燥、洁净的棉布仔细擦净高低压绝缘子等； 2.变压器如果已就位安装，应将高低压母线拆除； 3.准备好现场试验用电源，要求安全可靠，做好接地工作，确保试验人员及设备的安全； 4.记录当时的环境温度、油面温度、相对湿度、油标高度及变压器的铭牌数据； 5.整理好被试变压器出厂时的说明书、实验记录单等相关资料，以作为试验结束后各数据参考、比较、判断之用； 6.变压器试验前器身外部检查状况良好； 7.做好现场安全措施，如围栏、警示牌等。 五、仪器设备要求 1.温度计（误差±1℃）、湿度计。 2.2500 V兆欧表：输出电流大于1mA，220 kV及以上变压器试验时输出电流宜大于5 mA。 3.HXYDJZ(G)交直流耐压设备。 4.介质损耗测试仪（介质损耗测量精度为1%，电容量精度为0.5%）。 5.变压器直流电阻测试仪(0.2级）：120 MVA以下变压器输出电流宜大于10 A, 120MVA及以上变压器输出电流宜大于20 A，180 MV A

电力变压器试验作业指导书_变压器试验方案

预防性试验方案 1. 编制依据及引用标准: 1.1 《电气装置安装工程电气设备交接试验标准》GB50150--2006 1.2 《高压电气设备试验方法》（西南电业管理局试验研究所）水利电力出版社1.3 《电业安全工作规程（发电厂和变电所电气部分）》 1.4 《电力工业技术监督标准汇编》电气绝缘分册 1.5 厂家及原设计出具的相关技术资料 1.6 本作业指导书适用范围: 本方案适用于500KV及以下电力变压器及高压柜的预防性试验。 1.7 试验目的: 1.7.1检查变压器及附件主绝缘电气强度，发现集中性局部绝缘缺陷；检查绕组及分接开关位置是否正确，绕组有无短路现象；检查电压比是否与铭牌相符，极性、相序、相位是否正确。 1.7.2准确客观地反映变压器的运行技术要求，以使之符合应用标准及相关的技术规定，检验其运行的稳定性； 2.工程量 2.1 施工范围：正在运行中的设备试验，变压器及高压柜（不包括接入电缆部分）的单体调试。 2.2主要工作量： 主变压器4台，高压柜12台。安全器具进行试验。 3、施工作业人员配备与人员资格及职责分工 3.1试验时至少有两人参加；

3.2试验人员应熟悉相关仪器的使用，并理解各试验的基本原理，有相应的高压试验理论知识； 3.3试验人员应具备实际工作经验和相关的安全知识。 4. 施工所需试验设备及工器具量具、安全防护用品配备： 4.1 JYR-50直流电阻测试仪器一套仪 4.2 H2010全自动变比组别测试仪一套 4.3 2500V、1000V、500V兆欧表各一块 4.4 交流耐压试验装置一套 4.5 TDGC2J-5KVA 单相调压器一台 4.6 TSB-3KVA/50KV 试验变一台 4.7 T72-VA指针式仪表、数字万用表各二块 4.8 DX6000光导微机介损测试仪一套 4.9 直流高压发生器BGG60KV/5mA 一套 4.10 工作服、绝缘鞋、安全网、“高压危险”警示牌等安全防护用品齐全。 5、施工条件及施工前准备工作 5.1厂家资料、设计院图纸已到齐并已审核无误； 5.2被试设备经过安装人员检查完毕，外观经验收合格 5.3被试设备已具备试验条件； 5.4试验电源应准备好，照明充足； 5.5作业现场环境安全设施可靠、完善。 6、作业程序

电力变压器空载试验的试验方法

电力变压器空载试验的试验方法 一、单相变压器空载试验 试验接线如图1-1所示。当试验电压和电流不超过仪表的额定值时，可直接将测量仪表接入测量回路[见图1-1(a)]。当电压、电流超过仪表额定值时，可通过电压互感器及电流互感器接入测量回路[见图1-1(b)]。 图1-1 单相变压器空载试验接线图 (a)仪表直接入；(b)仪表经互感器接入 二、三相变压器空载试验 三相变压器的空载试验多采用两功率表法和三功率表法，试验接线如图1-2所示。 图1-2 三相变压器空载试验接线图 (a)两功率表法；(b)两功率表法，仪表经互感器接入； (c)三功率表法，仪表经互感器接入

对应图1-2(a)所示，空载损耗P0与空载电流百分数I0(%)计算公式为 P0＝P1﹢P2 I0(%)＝(I0a﹢I0b﹢I0c)／3I N×100% 对应图1-2（b）所示，P0、I0、I0(%)计算式为 P0＝(P1﹢P2) k TV k TA I0(%)＝(I0a﹢I0b﹢I0c)／3I N×k TA×100% 对应图1-2(c)所示，P0、I0、I0(%)计算式为 P0＝(P1﹢P2﹢P3)k TV k TA I0(%)＝(I0a﹢I0b﹢I0c)／3I N×k TA×100% 以上各式中P1、 P2、 P3——功率表的测量值（表计格数换算后实际值） I0a、I0b、I0c——电流表的实测值 k TV——测量用电压互感器的变比 k TA——测量用电流互感器的变比 I N——变压器测量侧的额定电流 三、三相变压器的单相空载试验 当现场没有三相电源或变压器三相空载试验数据异常时，可进行单相空载试验。通过三相变压器的单相空载试验，对各相空载损耗的分析比较，可了解空载损耗在各相分布状况，对发现绕组与铁磁路有无局部缺陷，判断铁芯故障部位较为有效。 进行三相变压器单相空载试验时，将三相变压器中的一相一次短路，按单相变压器的空载试验接线图接好，在其他两相上施加电压，测量空载损耗和空载电流。一相短路的目的是使该相没有磁通通过，因而也没有损耗。 (1) 当加压绕组为星形接线时，施加电压U＝2U N/√3,测量方法如下： 第一次试验--a、b端加压，c、0端或c相上的其他绕组（如cb或ca）短路，测量P0ab和I0ab。 第二次试验--b、c端加压，a、0端或a相上的其他绕组（如ab或ac）短路，测量P0ab和I0ab。 第三次试验--a、c端加压，b、0端或b相上的其他绕组（如ba或bc）短路，测量P0ab和I0ab。 三相空载损耗P0和空载百分数I0(%)计算式为 P0＝[(P0ab﹢P0bc﹢P0ac)／2]k TV k TA I0(%)＝[(I0ab﹢I0bc﹢I0ac)／3I N]k TA×100% 式中P0ab、P0bc、P0ac、I0ab、I0bc、I0ac——表计的实测值； k TV、k TA——测量电压互感器和电流互感器的变比，仪表直接接入时k TV＝k TA

电力变压器预防性试验分析报告

电力变压器预防性试验 分析报告 Revised by Petrel at 2021

电气设备预防性试验报告试验日期温度：℃湿度：% 试验仪器日本共立3125A绝缘电阻测试仪、福禄克F17B数字万用表、武汉特试JYR50B直流电阻测试仪、扬州宝测AI-6000自动抗干扰精密介损仪 一、试验项目及要求 引用规程规范：DL/T596-2005《电力设备预防性试验规程》序号试验项目技术要求 1 绕组绝缘电阻和 吸收比 1)试验电压≥DC2500V。 2)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明 显变化。 3)吸收比（10-30℃）不低于1.3。 2 绕组直流电阻1)只测试运行档位。 2)各相绕组直流电阻值相互间差别不应大于三相平均值的4%。 3)线间差别不大于三相平均值的2%。 4)与前一次相同部位测得值比较，其变化不应大于2%。 3 绕组泄漏电流1)高压侧试验电压40kV，低压侧试验电压10kV。 2)1min时泄漏电流值与前一次测试结果相比应无明显变化。 4 绕组的1)20℃时高压侧tgδ不大于0.8%，低压侧不大于1.5%。 2)tgδ值与历年的数值比较不应有显着变化(一般 不大于30%) 3)试验电压10kV。 4)非被试绕组应接地或屏蔽 一、设备型号及铭牌数据 名称电力变压器型号额定容量额定电压额定电流额定频率相数联结组别海拔冷却方式空载电流空载损耗负载损耗短路阻抗出厂编号出厂日期生产厂家 二、绝缘电阻（ΜΩ） 测试绕组试验 电压 2018年交接试验 15s 60s 吸收比15s 60s 吸收比 高压-低压及地 2500V 低压-高压及地 结论 三、绕组直流电阻 试验项目2018年交接试验

2014国家电网变压器试验标准

变压器试验项目清单10kV级 例行试验 绕组直流电阻互差： 线间小于2%，相间小于4%； 电压比误差： 主分接小于0.5%，其他分接小于1%； 绝缘电阻测试：2500V摇表高压绕组大于或等于1000MΩ,其他绕组大雨或等于500MΩ； 局部放电测量（适用于干式变压器） 工频耐压试验 感应耐压试验 空载电流及空载损耗测试 短路阻抗及负载损耗测试 绝缘油试验 噪声测试 密封性试验（适用于油浸式变压器） 附件和主要材料的试验（或提供试验报告） 现场试验： 按GB50150相关规定执行 绝缘油试验 绕组连同套管的直流电阻

变压比测量 联结组标号检定 铁心绝缘电阻 绕组连同套管的绝缘电阻 绕组连同套管的交流工频耐压试验 额定电压下的合闸试验 抽检试验 绕组电阻测量 变压比测量 绝缘电阻测量 雷电全波冲击试验 外施耐压试验 感应耐压试验 空载电流及空载损耗测试 短路阻抗及负载损耗测试 绝缘油试验 xx试验 油箱密封性试验（适用于油浸式变压器）容量测试 变压器过载试验 联结组标号检定

突发短路试验 长时间过载试验 35kV级 应提供变压器和附件相应的型式试验报告和例行试验报告 例行试验 绕组电阻测量 电压比测量和联结组标号检定 短路阻抗及负载损耗测量 1.短路阻抗测量： 主分接、最大、最小分接、主分接低电流（例如5A2负载损耗： 主分接、最大、最小分接 3短路阻抗及负载损耗均应换算到75℃ 空载损耗和空载电流测量 1.10%-115%额定电压下进行空载损耗和空载电流测量，并绘制出励磁曲线 2.空载损耗和空载电流进行校正 3.提供380V电压下的空载损耗和空载电流 绕组连同套管的绝缘电阻测量： 比值不小于1.3，或高于5000MΩ绕组的介质损耗因数（tanδ）和电容测量 1.油温10-40℃之间测量 2.报告中应有设备的详细说明
