数控冲床操作步骤 培训01
数控冲床操作流程
数控冲床操作流程数控冲床是一种高效、精准的机械设备，广泛应用于工业生产领域。
正确的操作流程对于保证冲床的稳定运行和加工精度至关重要。
本文将介绍数控冲床的操作流程，帮助读者全面了解该设备的使用方法。
一、准备工作在正式操作数控冲床之前，首先需要进行一些必要的准备工作。
以下是数控冲床操作准备的步骤：1. 检查设备：首先，检查冲床机器是否处于正常工作状态。
确认主要部件、控制系统和安全装置的运作正常，并排除任何潜在风险。
2. 加工材料：根据工艺要求，准备所需的加工材料。
确保材料质量符合要求，并采取适当的措施保证材料的固定和稳定。
3. 刀具选择：选择合适的刀具，并进行必要的安装和调整。
确保刀具的磨损度在合理范围内，避免影响加工质量和工具寿命。
二、操作步骤完成准备工作后，可以按照以下步骤进行数控冲床的操作：1. 启动设备：按照设备制造商的要求，启动冲床设备。
通常需要打开电源开关、液压系统开关和冷却系统开关等。
确保设备的正常运转。
2. 导入程序：通过设备控制系统，导入所需的加工程序。
程序可以通过U盘、局域网等方式导入。
注意检查程序的准确性和完整性。
3. 设定工件坐标系：根据工艺要求，设定工件的坐标系。
通常需要确定参考点和工件的初始位置，并确保工件的零点对应着设备的零点。
4. 设置工艺参数：根据加工工艺要求，设置相应的工艺参数。
包括进给速度、主轴转速、冷却液流量等参数。
确保参数设置正确，并与程序中的设定一致。
5. 运行加工程序：确认设备准备就绪后，开始运行加工程序。
注意观察设备运行状况，确保加工过程顺利进行。
6. 监控加工质量：在加工过程中，要不断监控加工质量。
通过检查加工件尺寸、表面质量等方面，确保加工质量满足要求。
7. 处理异常情况：如果发生任何异常情况，如加工过程中出现异常声音、设备热量过高等，应立即停止操作并检查原因。
处理异常情况，确保设备和操作者的安全。
8. 结束操作：完成加工任务后，按照设备制造商的要求，进行设备的关闭和清理工作。
数控冲床安全操作培训教程
数控冲床安全操作培训教程数控冲床是一种高效率、高精度的金属加工设备。
但是，与此同时，由于其高速旋转和高压气体喷射等特殊特性，也存在一定的安全隐患。
因此，提供数控冲床安全操作培训教程就显得尤为重要。
本文旨在为读者提供一份全面、易懂的数控冲床安全操作培训教程，以帮助大家在使用数控冲床时保证自身和他人的安全。
一、数控冲床概述数控冲床是一种机器加工设备，其使用数控系统来控制冲压加工过程。
通常情况下，它包括工作台、上下工作冲头、调整冲头高度的机械装置、数控系统和气动系统等组成部分。
运行时，数控系统自动控制上下冲头按照预定的路径精准地对工件进行冲压加工，从而实现加工效果。
二、数控冲床安全操作基础在确保操作人员及周边环境的人身安全以及设备安全的前提下，正确的操作数控冲床可以提高生产效率，减少生产成本。
因此，数控冲床的安全操作非常重要，关键是要遵循以下几点基础原则。
1. 操作人员应接受培训并熟知数控冲床的操作手册和安全操作规程。
2. 首先要对设备进行全面的检查，包括切削刀具和工作台等相关部位是否牢固可靠。
3. 在开始操作数控冲床之前，必须戴好安全帽、手套、护目镜、耳塞等防护用品。
4. 在工作时，应注意保持作业区整洁清晰，避免卡顿和碎片等杂物对操作人员的伤害。
5. 操作人员必须保持集中注意力，特别注意手指、手臂和头部等身体部位，以免被旋转的切削刀具和机械传动部分所伤害。
6. 当数控冲床处于非工作状态时，应将其关闭并拉出电源插头。
三、数控冲床的操作方法1. 预处理：操作员需要按照工艺流程准备好原材料，并将其放置到合适的位置可以被夹住。
2. 开机：按下电源按钮，打开数控冲床电源。
3. 加载程序：确定使用的程序，并输入正确的代码。
4. 校准工作台：将工件固定在工作台上，并使用基准块和高度仪对工作台进行校准。
5. 刀具位置调整：输入刀具坐标，调整切削刀具的位置和高度。
6. 开始工作：按下开始按钮，并进行数控冲床的加工操作。
数控冲床操作步骤-培训01
开关机顺序：1，开机顺序：2，关机顺序系统启动完成后→在手动方式将T轴转到1号或17号→在MDI方式下输入“G28（各轴回原点）；M31（液压系统初始化）;程序传输方法如下；网线传输步骤；在“MDI”方式下→按“OFS/SET”→按软“设定”→将“I/O”通道改成9 →在“编辑”方式下→PROG→列表→操作→设备选择→内置以太网→黄色光标放在要输入机床系统里的程序上→文件输入优盘传输步骤；在“MDI”方式下→按“OFS/SET”→按软“设定”→将“I/O”通道改成17 →在“编辑”方式下→PROG→列表→操作→设备选择→USB MEM→黄色光标移动到需要输入的程序号上面→文件输入→F 取得→F名称→执行。
调用程序步骤；在“编辑”方式下→PROG→列表→输入要调用的程序号→O检索删除程序的步骤：在“编辑”方式下→输入要删除的程序号→DELETE →执行调通道号界面的步骤：在“MDI”方式下→按“OFS/SET”→按软“设定”→将“I/O”通道改成查看宏变量的步骤:在“MDI”方式下→按“OFS/SET”→刀偏→宏变量→604（下死点值）特殊模具注意事项：604里的数值越大冲头冲压时越向下，此值最大不超过382.特殊模具在使用之前要先试冲压，先将宏变量604里的数值改小，大概先设定在350左右，注意每次改变宏变量里的值之后要对液压系统初始化即在“MDI”方式下执行M31，以上所指的特殊模具是针对此特殊模具的上模或下模具比普通模具高或低的情况，比如打点模具，百叶窗模具等。
夹钳检测的使用：每次改变夹钳位置时要进行夹钳检测，目的是保护夹钳预防冲压过程中冲坏夹钳口，步骤是在手动方式将T轴转到1号或17号→在MDI方式下输入“G28；（各轴回原点）；M31；（液压系统初始化）→夹钳检测按钮→X周将自动向负方向移动然后自动返回到原点，即夹钳检测完成。
零点设定键的用处：当某轴或某几个轴出现报警内容为“需回零点”时，在手动方式下按此按键，此轴将自动回零点，如果是XY轴出现此报警时在按零点设定按钮之前将此轴向负方向移动些（远离零点检测接近开关）。
数控冲床安全操作培训教程
数控冲床安全操作培训教程数控冲床作为一种高效、高精度的金属加工设备，广泛应用于逐步替代传统金属加工工艺。
在数控冲床使用中，对其进行科学合理的操作和维护，能够保证设备的正常运行，延长设备寿命，保证操作人员的安全。
而数控冲床安全操作培训教程，就是为了使使用者掌握安全操作规则和技能，保障使用人员的生命财产安全而制定的技术标准。
一、数控冲床安全操作培训教程的重要性数控冲床加工工艺的特殊性，使得其操作安全更为重要。
由于数控冲床操作涉及大量机械运作，一旦误操作或设备发生故障，就可能给使用人员带来不可修复的损失。
而且数控冲床涉及的加工材料大多具有较高的热传导和强度，因此，若不注意安全操作，很容易造成意外事故，严重的甚至会致人伤亡。
因此，进行数控冲床安全操作培训教程，可以有效提高使用人员的安全操作技能，降低操作风险，保障人身和设备财产的安全。
二、数控冲床基本操作及安全规则1. 基本操作流程开机->调节加工程序->加工检测->加工设备清洗->关机2. 安全规则（1）检查设备在使用数控冲床之前，应对设备进行全面检查，确保其能够正常运转。
具体要检查的内容包括冷却水、油温、传感器、机床零件、送料装置、刀具、模具等。
（2）保持设备清洁定期对设备进行清洁，并特别注意清洗加工区、油路及废气排放区，清除杂物和碎屑，避免污染环境。
（3）注意人员安全对于不具备必要的操作技能以及未经过培训的人员，切勿将其放到作业现场。
对于作业现场人员，应佩戴符合安全标准的劳保用品，特别是安全眼镜、手套、头盔等。
（4）保持机床整洁安全在使用过程中应特别注意保持机床的整洁，不能在机床附近存放可燃品、易爆品、易腐蚀品等危险物品。
对于不必要的刀具、模具、保持夹具等应放置在特定场所，并避免阻碍操作人员行走和操作。
（5）工作时不得长时间单独离去在执行数控冲床作业任务时，操作人员不得长时间单独离去。
若必须离机，操作人员需要将设备关机，并进行必要的安全标志标示。
数控冲床安全操作培训教程
数控冲床安全操作培训教程亚威-日清纺冲床机架为封闭的O 型结构，经过回火炉定性热处理，刚性好，变形小。
这样可以保证产品的质量与模具的使用寿命，整体机架便于运输与安装。
图示（液压站）数控转塔冲床由X 、Y、A、C、Z（HPH机型无Z轴）组成。
X、Y轴移动板料进行加工，采用伺服马达驱动，通过高精度滚珠丝杠转变为直线导轨上的直线运动。
Y轴X轴工件原点X轴横梁Y 轴滚珠丝杆Y 轴直线导轨A （T ）轴为转塔亚威-日清纺的转塔采用日本合金铸铁厚转塔结X 轴滚珠丝杆X 轴直线导轨构（日清纺公司制造提供），具有稳定性好，模具导向精度高、寿命长的特点。
其通过链条传动，插销定位。
转塔链条定位销其通常配置一般有26工位（带2个自动分度模位）、36工位（带2个自动分度模位）、38位（带2个自动分度模位）、40工位（带2个自动分度模位）。
C轴为旋转工位（自动分度模位）。
工位分为固定工位和旋转工位。
固定工位只能0度或90度放置模具。
0度是指工位转到冲头正下方模具长边方向与机床X轴平行，90度是指与X轴垂直。
（102和309两个工位为45度键位）旋转工位则没有角度的限制，可以任意角度的旋转。
模具的分类数控冲床模具分为标准模具和特殊模具两大类，标准模具可以冲压各种形状孔，特殊模具主要有百叶窗、敲落孔、凸台、沉头孔等成型模具，以及滚筋、滚剪、滚轮等滚压模具。
5.2 模具的大小模具按照大小主要分为工位（大小）加工范围夹钳加工死区X YA（1/2"） 1.6---12.79mm 162 35B（1 1/4"） 12.8----31.75mm 184 55C（2"） 31.76----50.89mm 247 65模具的刃磨（模具刃磨的重要性）定期刃磨模具是冲孔质量一致性的保证。
定期刃磨模具不仅能提高模具的使用寿命而且能提高机器的寿命，要掌握正确的刃磨时间。
模具需要刃磨的具体特征对于模具的刃磨，没有一个不严格的打击次数来确定是否需要刃磨。
数控冲床操作规程
一、适用范围本规程规定了 AMADA数控冲床的操作方法、工艺要求、安全使用及设备维护与保养。
适用于本公司AMADA数控冲床的操作。
二、基本操作1电源开启1）接通电源柜空开。
2）按下NC操作盘上的电源“ON”按钮，冲压马达开始旋转。
• 电源开启的同时，NC装置开始自我检测，直到CRT显示器画面出现为止。
3）显示部分的确认A确认NC准备完毕显示灯及上死点显示灯已亮。
B确认CRT画面是否在“位置显示”画面。
2 原点复归1）按下模式选择按钮的原点控钮（电源开启时通常已在原点的模式）。
2）按下开始（START）按钮进行全轴的原点复归。
3）确认开始（START）按钮的显示灯已经熄灭，+X，+Y，转塔原点的显示灯都会亮起。
• 以上原点复归完毕，已可进行自动运转。
3程式的调出1）按下模式选择按钮的自动按钮，转换到自动模式。
2）按下调出/写入按钮，画面会出现程式一览表。
3）用程式名称或游标移动按钮选择要调出的程式。
4）按下输入按钮• 以上程式调出完毕。
4板料的装夹1）踩下脚踏开关，打开夹爪，内部锁定显示灯亮起。
2）将板料放到加工台面上。
抄送：口总经理□市场部口工艺技术部□计划部□采购部口生产部□品质部□人力资源部□财务部□文控中心3）按下X轴原点定位销上/下开关，X轴原点定位销上升。
4）把板料靠到夹爪和X轴定位销上来做定位。
5）踩下脚踏开关，开闭夹爪，固定材料。
6）再按一次X轴原点定位销上/下开关，X轴原点定位销下降到加工台面以下，内部锁定显示灯熄灭。
5自动运转开始1）各显示灯的亮灯，熄灯状态，请做如下的确认。
A亮灯：NC准备完毕，上死点，模具脱跳B熄灯：内部锁定，警告，迎警示，紧急停止2）确认CRT画面A确认是否显示出所要执行程式的加工资料。
B要确认程式内容时，可按下软体键中的“列示”（LIST）。
3）依需要设定各种按钮•轴速度选择，多数设定，选择性停止，选择性段落跳过。
4）确认机械周围的安全后，按下开始（START）按钮，开始（START）显示灯亮起，依记忆体内的程式开始运转。
数控冲床作业指导书
数控冲床作业指导书一、引言数控冲床作业指导书是为了指导操作人员正确、安全地操作数控冲床，保证生产过程的顺利进行而编写的。
本指导书详细介绍了数控冲床的基本原理、操作流程、注意事项和常见故障处理方法。
二、数控冲床基本原理数控冲床是一种通过计算机控制工作程序和工作台移动的机床。
它可以按照预先设定的程序自动完成冲孔、剪切、压铆等工艺操作。
数控冲床具有高效、精确、稳定的特点，广泛应用于金属加工行业。
三、数控冲床操作流程1. 准备工作a. 确保冲床安装牢固，无松动现象。
b. 检查冲床润滑系统，确保油液充足。
c. 检查冲床刀具，确保刀具完好无损。
2. 打开电源a. 按照冲床操作面板上的指示，打开电源开关。
b. 检查电源指示灯，确保电源正常供应。
3. 加载工件a. 将待加工的工件放置在工作台上。
b. 根据工艺要求，固定工件。
4. 设置加工参数a. 进入数控冲床操作界面。
b. 根据工艺要求，设置加工参数，如冲孔直径、冲孔深度等。
5. 开始加工a. 确认加工参数设置正确。
b. 按下启动按钮，开始加工过程。
c. 观察加工过程，确保加工质量。
6. 完成加工a. 加工完成后，停止冲床运行。
b. 取出加工好的工件。
四、数控冲床操作注意事项1. 安全操作a. 操作人员必须穿戴好个人防护装备，如安全帽、防护眼镜等。
b. 操作人员应熟悉冲床的安全操作规程，严禁违反规定操作。
2. 定期维护a. 定期检查冲床润滑系统，保证油液充足。
b. 定期清洁冲床，防止积尘影响正常运行。
3. 加工参数设置a. 加工参数设置前，应仔细阅读工艺要求，确保设置正确。
b. 加工过程中，如发现加工质量不符合要求，应及时调整加工参数。
4. 故障处理a. 在加工过程中，如遇到故障，应立即停止冲床运行。
b. 根据冲床的故障代码或报警信息，采取相应的故障处理方法。
五、常见故障处理方法1. 刀具磨损a. 检查刀具磨损情况，如磨损严重，及时更换刀具。
2. 冲床卡料a. 检查工件是否固定牢固，如松动应重新固定。
数控冲床操作规程
数控冲床操作规程1. 前言为了保证数控冲床的正常使用，减少操作错误，最大程度地保证操作安全和生产效率，制定以下数控冲床操作规程。
2. 环境要求•操作人员需要具有一定的机械知识。
•操作人员需要遵守操作规程，保证安全生产。
•操作之前需要对设备进行检查，以保证设备正常工作。
•如果有现场观察人员，需要在现场使用标识符号，以便于观察。
3. 操作流程3.1 开机操作•操作人员将电源插头插入电源插座，并按下电源开关。
•电源指示灯亮起后，将仪表板调整到合适的角度，可以方便操作人员观察显示内容。
•通过开关机按钮，将电控系统及电动冲床正常开机。
3.2 模具更换操作•开始更换模具前，确定模具固定螺丝处于卸紧状态。
•操作人员将模具固定螺丝卸下，取下模具。
•更换模具前需要对新模具进行清洗，并涂抹防锈液。
•新模具安装时要保持平稳，并根据需要进行调整，确保成品质量。
3.3 参考程序设置•选择合适的程序类型（自编程或调入程序）。
•根据操作要求设置合适的工作参数，如冲头、初下行高度、横向挡料杆位置等，操作人员可以根据历史设置进行选择。
•设定好程序后，需要进行预检查，确保程序的准确性、高可靠性。
3.4 操作顺序•将工件放入定位模具中，确定工件的定位方式和方向。
•调整冲头到合适位置，执行更换模具时需要进行相应的调整。
•确认好工作参数设置，再按操作开始按钮，开始操作。
完成后进行更换模具和工件，以继续进行下一步操作。
3.5 关机操作•在进行冲床搬运或维护操作之前，需要切断电源。
•按下停止操作按钮，等待机床停止动作后，再关闭电源。
•在维护和更换模具时，切勿随意开启数控操作面板和冲床防护罩等，以免发生事故。
4. 注意事项•保持冲床的清洁，及时更换废料箱，减少废料对设备的影响。
•在操作过程中不得随意加油、加润滑油，否则会有危险因素。
•严禁擅自改变设备控制系统设定参数，否则可能会导致设备故障。
•在操作结束之后，要及时清理工作区域，并及时处理好废料和切削液等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

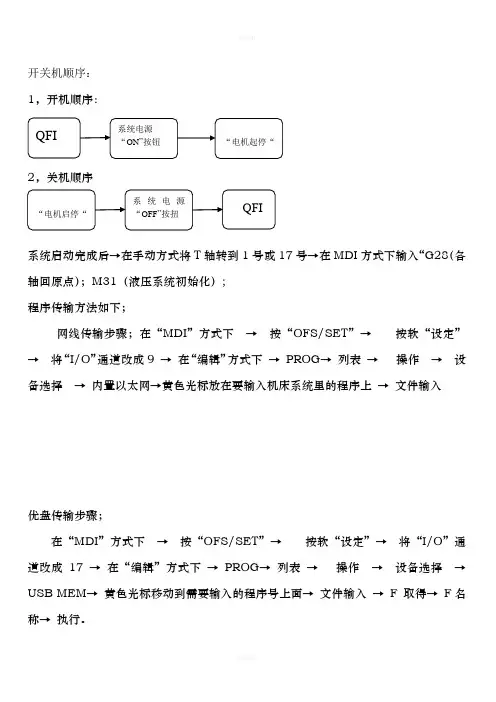

开关机顺序：
1，开机顺序：
2，关机顺序
系统启动完成后→在手动方式将T轴转到1号或17号→在MDI方式下输入“G28（各轴回原点）；M31（液压系统初始化）;
程序传输方法如下；
网线传输步骤；在“MDI”方式下→按“OFS/SET”→按软“设定”→将“I/O”通道改成9 →在“编辑”方式下→PROG→列表→操作→设备选择→内置以太网→黄色光标放在要输入机床系统里的程序上→文件输入
优盘传输步骤；
在“MDI”方式下→按“OFS/SET”→按软“设定”→将“I/O”通道改成17 →在“编辑”方式下→PROG→列表→操作→设备选择→USB MEM→黄色光标移动到需要输入的程序号上面→文件输入→F 取得→F名称→执行。
调用程序步骤；
在“编辑”方式下→PROG→列表→输入要调用的程序号→O检索
删除程序的步骤：
在“编辑”方式下→输入要删除的程序号→DELETE →执行
调通道号界面的步骤：
在“MDI”方式下→按“OFS/SET”→按软“设定”→将“I/O”通道改成
查看宏变量的步骤:
在“MDI”方式下→按“OFS/SET”→刀偏→宏变量→604（下死点值）特殊模具注意事项：
604里的数值越大冲头冲压时越向下，此值最大不超过382.特殊模具在使用之前要先试冲压，先将宏变量604里的数值改小，大概先设定在350左右，注意每次改变宏变量里的值之后要对液压系统初始化即在“MDI”方式下执行M31，以上所指的特殊模具是针对此特殊模具的上模或下模具比普通模具高或低的情况，比如打点模具，百叶窗模具等。
夹钳检测的使用：
每次改变夹钳位置时要进行夹钳检测，目的是保护夹钳预防冲压过程中冲坏夹钳口，步骤是在手动方式将T轴转到1号或17号→在MDI方式下输入“G28；（各轴回原点）；M31；（液压系统初始化）→夹钳检测按钮→X周将自动向负方向移动然后自动返回到原点，即夹钳检测完成。
零点设定键的用处：
当某轴或某几个轴出现报警内容为“需回零点”时，在手动方式下按此按键，此轴
将自动回零点，如果是XY轴出现此报警时在按零点设定按钮之前将此轴向负方向移动些（远离零点检测接近开关）。
设备在使用过程中如果出现其他报警请查看说明书上82页。
程序的调用方法：（即在同一张板材上要两次装夹）
比如O1和O2两个程序都是用在同一个板上，先冲O1，在O1程序的G28；后面加M00；M98P2；将O2程序的最后M30；改为M99；
机械常见故障：
1，T轴（即上下转塔）晃动量大，定位销插入时，上下盘有明显晃动和响声？
原因：T轴减速机的连接处是否松动，上下链条松紧情况是否有异常
2，夹钳检测故障：夹钳检测无法执行？
原因：各轴没有在原点位置、主电机没有起动、液压系统没有初始化
方法：在“BDI”方式下执行“M31”执行“G28”再执行“夹钳检测”
3，毛刺大的原因：
第一：上下模的模具间隙选择不合理（上下模的间隙=板厚×0.2）
第二：检查废料，如果两面的毛刺一样，即与模具的间隙有关，如有不同则上下模座的中心线发生偏差，修模座（用工装重新校正上下模具）
4，打接刀时，接口毛刺大，不是直线？
原因：可能于模具有关
方法：用同一工位的模具打接刀，看效果，如模具原因则更换新模具
如果是机床原因则下模座的键损坏，换新键或修正，修正后用工装重新校正。
5，T轴超差报警或1009报警？
原因：动力头不在换模位置
方法：开启主电机，液压系统进行初始化
6，#1005重定位时间长报警？
原因：重定位气缸上的到位检测开关松动或损坏
方法：替换或拧紧重定位气缸上的到位检测开关
7，手动方式下T轴不动？
原因：上下定位销的检测开关无信号，上下转模松开检测无信号
方法：检查相对应的检测开关是否损坏
8，主电机无法启动？
原因：过电流过热，导致了热继电器或OF4断开（打开电柜检查）被厂家限制了使用权限（联系供货厂家）
其它注意事项详见说明书P105页
其它报警信息详见说明书P82页
参数：
PMC 机床专用可编程控制器
查看步骤：“SYSTEM”软件“PMC”软件“PMCLAD”软件“ZOOM”“9909”“INPUT”
MESSAGE ：查看报警界面
PRCG：查看加工程序界面（常用）
G 代码表详见说明书P55-66页
M 代码表详见说明书P80页
软件传输
第一步：
在“MDI”方式下按“OFS/SET”按软“设定”将“I/O”通道改成2 点“INPUT”或软“输入”在“编辑”状态下按软“操作”按“►”
按“读入”按“执行”
第二步：
在计算机上，按“开始”“程序”“WINPCIM”点“配置RS232”
配置RS232的具体参数为：串行号（COM 1）、波特率（9600）、校验位（Even）
数据位（7），停止位（7）、数据流控制（软据手）“发送数据”，选择所要传输的程序。
