车身焊接过程误差产生的原因及控制分析
汽车点焊缺陷及预防对策

《汽车点焊缺陷及预防对策》摘要:在汽车生产的过程中,焊接这一步骤是最为重要的,他直接关系着汽车外形是否美观以及驾驶员在驾驶汽车时是否会受到危险。
焊接的种类有很多,汽车行业应用最广泛的一种就是点焊技术,本文针对这种技术的缺陷进行了分析并提出了一系列的解决办法,希望能对汽车制造行业的发展有所帮助。
关键词:汽车;点焊;缺陷;策略汽车的点焊程度直接关系到汽车的性能,点焊技术不过关,很有可能造成汽车车门无法完全关闭,强度不够等问题。
为了提高企业自身的竞争力,更为了驾驶员的安全,对点焊的技术进一步改进很有必要。
一、目前点焊存在的问题以及原因(一)击穿问题击穿具体就是指在焊接部位出现孔洞的现象,这种现象会导致焊接部位的强度不够,造成驾驶员在驾驶的过程中存在很大的安全隐患,天气不好时还会发生漏雨现象。
这种问题主要是由以下原因造成的:第一,工作人员为焊接设备设定参数的不准确,不能正确把握通入电流的大小以及焊接的时间,最终导致焊接部分被击穿。
第二,焊接设备维护不及时,电极头损耗过大端面过小未及时更换或电极头及板材上有杂质,造成焊接点电流过大,最终击穿焊接部分。
(二)飞溅问题飞溅问题是焊接过程中经常出现的一种问题,飞溅的部位有两种,向内飞溅和向外飞溅,而根据发生的时间又分为两类,前期飞溅和后期飞溅。
前期飞溅的产生原因主要是由于汽车零件的清理工作做得不好,造成汽车表面存在杂质,从而导致焊接部位压强分配不均,电流无法平均,最终造成飞溅。
后期飞溅主要由于熔核增大速度过快,电极无法承受过高的压力,从而产生后期飞溅。
如果不能解决飞溅问题,会造成汽车的外观破损,使用寿命下降等问题。
(三)收缩问题收缩问题主要是指汽车在焊接过程中出现收缩性孔洞和缝隙,这种问题主要是由于在焊接过程中没有保持焊接部位的温度平衡,导致焊接部位温度突然上升或下降,焊接部位发生变形,从而产生收缩问题。
(四)边缘问题边缘问题主要是指焊接的部位没有准确地落在内部,而是落在了两个焊接部位相接的边缘位置,这种现象的出现主要是由于工作人员在焊接前没有进行周密的设计,造成焊接部位的不可确定性,有时焊接人员的技术不高也会产生这种问题。
汽车车身焊接质量控制-最新年文档

汽车车身焊接质量控制-最新年文档汽车车身焊接质量控制引言:汽车车身由成百上千个钣金零部件组成,这些零件通过焊接形成车身各分总成,这些总成再次通过焊接合成完整的白车身整体。
焊接质量的好坏不仅影响整车美观,还直接影响整个车身质量,甚至会危及人类生命,因此,必须对车身焊接质量进行严格控制。
本文主要通过焊接质量缺陷产生的原因,结合实际应用,对如何预防及控制汽车车身焊接质量进行详细论述。
3. 焊接的定义:焊接是通过加热或者加压,或者两者并用,加或不加填充材料,使两分离的金属表面达到原子间的结合,形成永久性连接的一种工艺方法。
2.汽车车身主要焊接工艺方法:典型的汽车车身主要焊接方法有:电阻点焊、凸焊、螺柱焊等。
本文主要针对上述几种汽车车身常用焊接方法展开论述,详细说明每种焊接方式产生焊接缺陷的因素及控制措施。
3.汽车车身电阻点焊汽车车身点焊的质量问题,直接影响汽车的使用性、安全性、可靠性及使用寿命,必须引起高度的重视,并采取相应的措施。
3.1.电阻点焊的工作原理:电阻点焊是利用电流通过金属件产生的电阻热融化金属达到两金属件间原子结合的目的。
3.2.焊件装配质量对电阻点焊的质量影响及控制措施:车身覆盖件装配时易产生的缺陷是间隙过大或位置错移,均造成焊后变形。
一般装配间隙不大于0.6~0.8mm,当制件尺寸小且刚度大时,装配间隙应控制在0.1~0.2mm。
针对被焊件间隙过大的问题,须及时消除部件折边不垂直或弧度上的半径不符合,进而消除配合间隙,确保焊接质量。
3.3.焊接分流对电阻点焊的质量影响及控制措施:点焊时不经过焊接区,未参加形成焊点的那一部分电流称为焊点时分流电流,简称分流。
影响分流的因素主要如下:3.3.1.点距与材料,为了减小分流电流的影响,导电性好的材料,点距必须加大,如铝合金的点距比低碳钢大10%。
3.3.2.焊件的层数,焊件的层数增加,并联后分路电阻降低,而且各层间接触点也增加,使得电流增加。
3.3.3.焊件的厚度,分路电阻减小,电流增加,因此焊件越厚,点距应越大;3.4.生产过程中电阻点焊的质量管理:3.4.1.各生产区域操作者针对关重焊点定期进行焊点非破检试验,检验频次为1次/20台车,试验结果符合技术要求后方可继续进行焊接作业。
常见焊接缺陷的产生原因和防止措施

1.启动焊机前,检查焊把,禁止与工件短路,遵守安全规程;
2.包裹绝缘带;
3.在坡口内引弧,加强规程教育,严肃工艺纪律
飞溅
1.焊接电流过大;
2.未采取防护措施;
3.CO2气体保护焊焊接回路电感量不合适
1.选用合适的规范参数;
2.采用涂白垩粉等措施;
3.调整CO2气体保护焊焊接回路的电感
2.选择合理的焊接规范和工艺措施,如焊前预热、控制层间温度、焊后缓冷、进行焊后热处理等。避免产生淬硬组织;
3.采取降低焊接应力的工艺措施
再热裂纹
1.过饱和固溶的碳化物在再次加热时析出,造成晶内强化;
2.焊接残余应力
1.减少焊接应力和应力集中程度,如焊前预热、焊后缓冷等以及使焊缝与母材平滑过渡;
2.在满足性能要求的前提下,选用强度等级稍低于母材的焊接材料;
4.操作不熟练;
5.坡口设计不合理,焊层形状不良
1.彻底清理层间焊道;
2.选用合理的焊接规范;
3.提高操作技术;
4.合理选用坡口,改善焊层成形
金属夹杂
1.氩弧焊采用接触引弧,操作不熟练;
2.钨极与熔池或焊丝短路;
3.焊接电流过大,钨棒严重烧损
1.氩弧焊时尽量采用高频引弧;
2.熟练操作技术;
3.选用合适的焊接规范
6.气焊火焰调整不合适、焊炬摆动幅度大,焊丝搅拌熔池不充分,对熔池保护差;
7.操作不熟练;
8.焊接环境湿度大
1.不使用药皮剥落、开裂、变质、偏心和焊芯锈蚀的焊条。焊条和焊剂按规程要求烘烤;
2.按规程要求做好焊前清理工作;
3.选用合适的焊接规范,控制焊接电流和电弧长度;
汽车车身装焊误差产生的原因分析及控制

汽车车身装焊误差产生的原因分析及控制1 前言)汽车生产是大批量的生产, 装焊质量的高低直接影响到整车的外观质量和性能、工厂的产量和经济效益。
在汽车车身装焊过程中, 由于诸多方面因素的影响, 造成了组焊件以及白车身装焊精度的误差。
装焊误差有些较小, 对质量不会造成明显的影响有些超过了规定值, 就会产生不良影响。
为了保证汽车生产的高质量、快节拍和低成本, 因此很有必要对汽车装焊误差产生的原因进行深人和全面的分析, 并采取措施进行有效的控制。
2 装焊误差产生的原因及控制)汽车装焊误差产生的原因有很多, 主要涉及到产品设计、焊接夹具、零件、焊接变形和操作过程变形五个方面。
对产生装焊误差的各方面因素进行合理的、综合的控制, 即可有效地减小装焊误差。
2.1 产品设计设计质量决定了产品的固有质量, 保证产品质量必须从产品设计开始。
从工艺角度来讲, 即产品的工艺性要好, 包括冲压工艺性、装焊工艺性、装配工艺性及外观成形工艺性等, 它们是互相联系又互相制约的, 要综合起来考虑。
评价一个产品的工艺性时, 首先要分析该产品结构是否有足够可进行分解装配焊接的工艺分离面。
其次, 在冲压工艺允许的情况下, 应尽可能减少车身零件的分块, 尽量采用整体结构, 特别是对不容易保证结构尺寸或尺寸要求较高的焊接结构要尽量采用整体冲压件, 如整体门框、整体侧围护面及整体前风窗框等零件就采用整体冲压工艺, 以减小装配误差和焊接变形。
此外, 冲压件的结构和形面设计, 装配孔、工艺孔的安排布置及焊接接头的设计也要合理, 这样可以很好地进行定位和装焊, 从而减小装焊误差。
产品设计时还要考虑到焊接方法的采用, 在满足结构的使用性能的前提下, 应尽量降低板厚, 使焊接接头的设计尽量采用电阻点焊方法, 以减小变形, 且接头的设计要有利于焊接操作。
在满足结构形状刚度和强度的前提下, 还要使焊接量降到最少, 以减小焊接变形。
最后, 产品设计时设计基准应与装配基准或加工面基准重合, 或者说有装配关系的相邻结构面应选择同一设计基准, 这样有利于焊接夹具的设计和保证装焊精度。

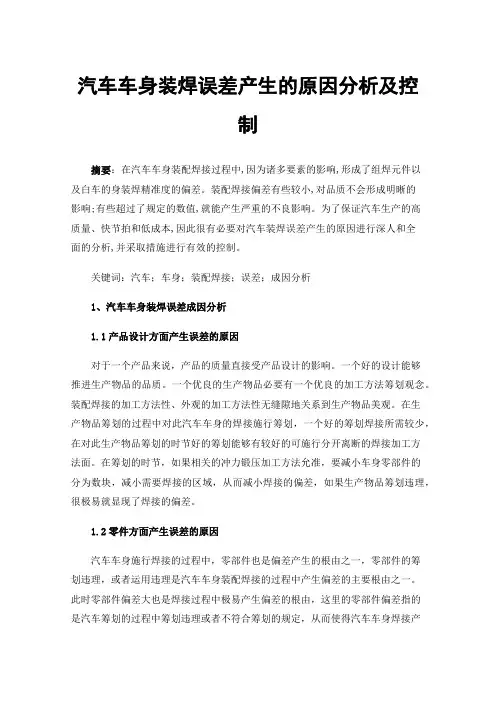

汽车车身装焊误差产生的原因分析及控制

汽车车身装焊误差产生的原因分析及控制摘要:在汽车车身装配焊接过程中,因为诸多要素的影响,形成了组焊元件以及白车的身装焊精准度的偏差。
装配焊接偏差有些较小,对品质不会形成明晰的影响;有些超过了规定的数值,就能产生严重的不良影响。
为了保证汽车生产的高质量、快节拍和低成本,因此很有必要对汽车装焊误差产生的原因进行深人和全面的分析,并采取措施进行有效的控制。
关键词:汽车;车身;装配焊接;误差;成因分析1、汽车车身装焊误差成因分析1.1产品设计方面产生误差的原因对于一个产品来说,产品的质量直接受产品设计的影响。
一个好的设计能够推进生产物品的品质。
一个优良的生产物品必要有一个优良的加工方法筹划观念。
装配焊接的加工方法性、外观的加工方法性无缝隙地关系到生产物品美观。
在生产物品筹划的过程中对此汽车车身的焊接施行筹划,一个好的筹划焊接所需较少,在对此生产物品筹划的时节好的筹划能够有较好的可施行分开离断的焊接加工方法面。
在筹划的时节,如果相关的冲力锻压加工方法允准,要减小车身零部件的分为数块,减小需要焊接的区域,从而减小焊接的偏差,如果生产物品筹划违理,很极易就显现了焊接的偏差。
1.2零件方面产生误差的原因汽车车身施行焊接的过程中,零部件也是偏差产生的根由之一,零部件的筹划违理,或者运用违理是汽车车身装配焊接的过程中产生偏差的主要根由之一。
此时零部件偏差大也是焊接过程中极易产生偏差的根由,这里的零部件偏差指的是汽车筹划的过程中筹划违理或者不符合筹划的规定,从而使得汽车车身焊接产生偏差。
在有的境况下,零部件的偏差能够经过夹持工具来施行消除,但是最好的作法是在筹划的时节筹划符理或者在生产的时节严格调控品质。
1.3焊接夹具方面产生误差的原因除去产品设计和零件容易导致汽车车身焊接装配误差,影响产品质量,焊接夹持工具也是产生偏差的重要根由之一,因为焊接夹持工具引致汽车车身装配焊接产生偏差一般相比不能测度计量,对此焊接夹持工具产生的偏差重要需要运用论说分辨和实情测度计量相接合。
车身焊接过程误差产生的原因及控制分析

这就容易造成铰链相对位置变化 , 以至前 门难调整。这些都是
在使用上造成焊接误差 的因素 。 () 2 调整或更改拼台的影响。在焊接夹具设计出来后 , 由 于各种原 因, 在拼焊零 件时出现质量 问题 , 虽然查出是零件尺 寸有 问题或者几个供 应商的零件 尺寸 不一致 ,但往 往零 件型 面复杂 , 不易 修改模具 , 通常是通 过 调整 、 更改拼 台来解 决问
工装夹具是保证车 身焊接装 配精 度的最重要因素 。焊 接 夹具 的作用 ,是保证所属焊 接零件 之间的相对位置和焊接 的 尺寸精度 , 减少焊 接过程 中的变形 , 提高生产效率。焊接夹具 主要 由定位装 置、 紧装置 以及夹具底座 构成 , 夹 零件放 置 、 装 夹( 定位 和夹紧 )焊接和取 出构成 了整个焊接 的过程。在焊接 、 夹具调整 、 使用 和维护 等各个环节 , 都存在产生误差 的因素 。 () 1 夹紧方 式的影响。零件 的夹紧方式 , 一般采 用气 动夹 紧和手动夹紧两种 。采用气 动夹具 , 生产效率 高 , 避免 因夹不 到位 或漏夹而造成焊接 的误差大 ; 手动夹紧效率低 , 仅适用 于 用 于一些辅 助的夹 紧。 但在汽车生产企业里 , 采用手动夹 紧的
夹具部件及 时进 行更改或调整 , 证焊接夹具的精度 , 以保 保证
焊接质量 。但有 时在维护过程 中 , 对一些 定位 销、 特别是偏 心 销 的测量 、 工存在误 差 , 者更 换后 定位 不准确 , 加 或 也会造成
焊接操作时 ,存在 工人 不能完全按标 准化正确地掌 握夹具的
使用方法 、 求 以及为 了使 用方便等原 因, 要 难免存在夹具使用 不当 , 造成零 件定位不准或压 紧不到位等现象 , 导致 误差的产
生 。 的夹具 在压 紧时 , 紧装置 的压块把零件压变形或压不 有 压
白车身焊缝成型差的原因及改进措施
白车身焊缝成型差的原因及改进措施白车身的焊缝直接关系到车身的美观和质量,但是在焊接的时候总会出现各种各样的问题,焊缝成型差就是其中的一种,我们就来深度分析一下焊缝成型差。
一现象焊缝波纹粗劣、不美观且不光亮,焊缝弯曲不直、宽窄不一、不均匀、不整齐,焊缝与母材不圆滑过渡,接头太多且接头差,焊缝高低不平,焊缝中心突起,两边平坦或凹陷,焊缝满溢等现象。
二原因出现这种现象的原因主要是:1、焊件坡口角度不当或装配间隙不均匀,例如焊接中运条(枪)速度过快或过慢、摆动幅度过大或过小;2、焊枪角度不正确;3、焊工操作不熟练或者没有按照焊接规范操作;4、导电嘴孔径太大;5、焊接电弧没有严格对准坡口中心;6、焊丝、焊件及保护气体中含有水分7、焊口清理不干净;8、焊接电流过大或过小。
三防治措施防治措施主要有如下9点:1、焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求;2、焊件坡口打磨清理干净,无锈、无垢、无脂等污物杂质,露出金属光泽。
3、加强焊接专业知识培训,提高操作水平;4、根据不同的焊接位置、焊接方法、不同的对口间隙等,按照焊接工艺卡和操作技能要求,选择合理的焊接电流参数、施焊速度和焊条(枪)的角度;5、反复调试选择合适的焊接规范;6、保持焊枪合适的倾角,选择合适的导电嘴径;7、力求使焊接电弧与坡口严格对中;8、焊前仔细清理焊丝、焊件;9、保证保护气体的纯度。
四补救措施一旦白车身发生焊接成型差以后,要从下面几点来及时补救:1、加强焊后自检和专检,发现问题及时处理;2、对于焊缝成型差的焊缝,进行打磨、补焊;3、达不到验收标准要求,成型太差的焊缝实行割口或换件重焊;4、加强焊接验收标准的学习,严格按照标准施工。
焊缝成型差会影响美观也会影响焊接质量,做好成型是基础,这对焊接工艺要求高,是保证造好车、高质量车的基础。
白车身焊接质量控制之我见
白车身焊接质量控制之我见一、背景介绍随着汽车工业的不断发展,白车身焊接技术作为汽车制造过程中至关重要的环节,对于汽车品质和安全性具有重要影响。
而在白车身焊接过程中,质量控制显得尤为重要。
如果焊接质量不好,就会直接影响整车的安全性和使用寿命。
对白车身焊接质量控制方面进行深入分析和研究,对于提升汽车品质和安全性具有重大意义。
二、当前存在的问题在白车身焊接质量控制中,有一些常见的问题会影响焊接质量,主要包括以下几个方面:1. 焊接工艺参数不合理,包括焊接电流、电压、焊接速度等参数设定不当;2. 每个焊接工人的操作水平和经验不同,导致焊接接头质量参差不齐;3. 由于焊接设备的老化或者损坏,导致焊接效果不佳;4. 材料准备不充分,包括表面准备不良等问题;5. 缺乏有效的焊接质量控制手段和检测手段。
针对以上存在的问题,需要制定相应的解决方案,提出具体的控制措施和监测方法。
三、解决方案1. 建立合理的焊接工艺流程和参数针对车身焊接工艺的实际情况,制定合理的焊接工艺流程和参数是非常重要的。
在制定焊接参数时,需要充分考虑焊接材料的特性和焊接工艺的实际情况,同时要结合操作人员的实际操作经验,确保焊接参数的合理性。
还需要建立一套完善的焊接工艺管理系统,对焊接过程进行详细记录,以便日后进行质量分析和改进。
2. 培训和提升操作人员的技能操作人员的技能水平直接关系到焊接质量的好坏,因此需要对焊接操作人员进行定期的技能培训和考核。
提升操作人员的技能水平,可以有效提高焊接接头的质量,减少焊接质量不良的发生。
3. 定期检查和维护焊接设备焊接设备的正常运行对于焊接质量非常重要。
如果焊接设备出现故障或者损坏,将直接影响焊接接头的质量。
需要对焊接设备进行定期的检查和维护,确保设备的正常运行。
4. 加强材料准备工作在焊接过程中,材料的准备工作也至关重要。
包括工件的表面处理、清洁以及材料的选取等工作,这些都会直接影响焊接接头的质量。
需要加强材料准备工作,确保焊接材料的质量和表面的洁净度。
汽车车身装焊误差产生的原因分析及控制探究
汽车车身装焊误差产生的原因分析及控制探究随着我国经济的不断的发展,我国对于汽车的需求量逐年增大,汽车质量备受人们关注,汽车车身的装焊技术直接关系到汽车的质量,所以汽车车身装焊的重要性可想而知,作者对于汽车车身的装焊技术进行了分析和研究,分析和研究了一些关于汽车车身装焊误差产生的原因,并研究了一些汽车车身装焊误差控制的方法。
标签:汽车车身;装焊误差;控制我国的汽车行业不断的发展,我国对于汽车的需求也越来越多,汽车生产是一个大批量生产的过程,所以在这个过程中一定要注意对于汽车车身装焊误差的控制,因为汽车车身装焊的质量直接关系到汽车的质量、美观程度和经济效益。
所以重要性可想而知。
汽车车身装焊关系到很多的方面,目前汽车车身装焊误差的控制已经成为研究的一个重要的问题。
1 汽车车身装焊误差产生的原因汽车车身进行装焊很容易产生误差,汽车车身进行装焊产生误差的原因很多,涉及很多的方面,涉及了产品设计、零件、焊接夹具、焊接变形和操作过程等五个方面。
作者对于汽车车身装焊误差进行了分析,分析了汽车车身误差产生的原因。
以下是作者分析的一些汽车车身装焊误差产生的原因。
1.1 产品设计方面产生误差的原因对于一个产品来说,产品的质量直接受产品设计的影响。
一个好的设计能够促进产品的质量。
一个良好的产品应该有一个良好的工艺设计理念。
装焊的工艺性、外观的工艺性直接关系到产品美观。
在产品设计的过程中对于汽车车身的焊接进行设计,一个好的设计焊接所需较少,在对于产品设计的时候好的设计可以有较好的可进行分解的焊接工艺面。
在设计的时候,如果相关的冲压工艺许可,要减少车身零件的分块,减少需要焊接的地方,从而减少焊接的误差,如果产品设计不合理,很容易就出现了焊接的误差。
1.2 零件方面产生误差的原因在汽车车身进行焊接的过程中,零件也是误差产生的原因之一,零件的设计不合理,或者使用不合理是汽车车身装焊的过程中产生误差的重要原因之一。
同时零件误差大也是焊接过程中容易产生误差的原因,这里的零件误差指的是汽车设计的过程中设计不合理或者不符合设计的要求,从而使得汽车车身焊接产生误差。
汽车车身装焊误差产生的原因及控制
. 该产品结构是否有足够 可进行 分解 零件 尺寸不合格 ,特别是主要尺 寸 5 2装焊 工艺
装配焊接 的工艺分离面 ;其 次 ,在 不合格都 会产生装焊误差 ,主要表
装焊 时一般 是先在 夹具上进行
冲压工艺允许的情况下 ,应尽 可能 现为零件无法 在夹具上装夹 ,或其 定 位 预 焊 一 些 焊 点 ,然 后 取 出 在 夹 减小零件 的分块 ,尽量 采用整 体结 他零件 之间不贴合或接合 ,过渡不 具下完成所有焊 点的焊 接。定位预
对 于有些板厚相差较大 的接头处和
有些情况下零件 的某 些尺寸误 角接 、对接及强度和密封要求较高
O 保护焊 互 制约 的 ,要综 合起来考虑。评价 差对 装焊所造成 的影 响也可 以通过 的连接处 ,一般都采用 C 个产 品的工艺性 时 ,首选要 分析 调整 夹具来消除 。 但在 很多情 况下 , 来进行焊 接或补充焊 接。
2 -O 皈 4妊 0 7i
5 5
维普资讯
技 术 与 研 究
艺规程上对焊点位置 、数量 、间距 紧装置在装夹零件或组焊件 时所分 夹 具 ,空夹 具继 续使 用 。 和点焊顺序 都应明确规定 ,并且 要 配的收缩量 和夹紧力与实际 的并非 求操 作者严格 执行 ,从 而获得 较小 完全一 致。因此要 通过装焊过程分 6结束语 析对夹具进行调 整 ,以减小焊 接变 整个车 身装焊过程 是一个既有 5 3焊接规范 . 形。 静 态又有 动态的复杂系统 ,车身装 汽车点焊采用强规范 ,即用大 5 5操作过程 中的变形 . 焊有其 内在 的规律 ,就 是影响装焊 电流和短时间焊接 ,使薄板件的焊 个 小 总 成 焊 好 ,从 夹 具 中 的各个 因素与装焊质量之 间以及各 接变形较小。 取出, 再放 另一 个夹 具 中装焊 。 在 因素之 间所具有 的本质 的和必然 的 5 4零件引起 的焊接 变形 . 这一 系 列 装 夹取 放 的 过程 中 ,不 联系 ,要保证 良好 的装焊质量 ,从 汽车装焊时一般不希望有 较大 可 避 免地 会产 生 一 定 的变 形 ,造 产品开发设 计直至生产出成品的一
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
FE2—— —适用于白车身及内外饰零件,可使用由模具供应 商生产的零件。评估方式为:零件拼成的整车的可接受性。
FE3—— —适用于白车身及内外饰零件,使用零件供应商按 正常生产工艺制造的零件。评估方式为:零件拼成的整车的可 接受性。
(2)FE 的工作内容。技术中心向供应商提供产品图纸、 GD&T(形位公差图)、数模,供应商根据产品图纸、GD&T(形位 公差图)、数模生产产品、设计检具,将产品、检具检测数据交 SQE(供应商质量工程师)审核,符合 FE 交货要求后,交 FE 小 组上拼台评估零件状况,如果零件之间配合良好,则零件、拼 台、设计均无问题;如果出现配合不好,则对零件、拼台用三座 标直行检测,查找原因,交 FE 小组决定是否对零件或拼台或 设计进行更改,直至问题解决。如此反复,直至 FE1、FE2、FE3 三个阶段评估完成。
车身焊接夹具是保证车身焊接精度的重要因素。 (1)焊接夹具的定位基准与产品设计基准、装配基准应重 合。这样可以消除由于基准不同而产生的尺寸误差,达到简化 装配协调关系,提高焊接夹具的装配精度。焊接夹具通常是先 按理论尺寸进行设计和制造,在生产过程中再根据实际需要 的变形量对夹具进行调整。为控制车身焊接变形,焊接夹具定 位件结构,应考虑方便调整车身焊接变形和焊接后收缩量的 变化,夹具制造精度应达到设计要求。 (2)注重夹具的调试。由于车身焊接夹具制造上的原因, 再加上零件尺寸误差的因素,在车身试生产前一般都要经过 夹具的调试,检验夹具能否保证焊接精度,夹具与零件的协调 性以及对零件匹配质量进行考核。在夹具的调试过程中,凡是 发现影响到车身的后续焊接、整车装配、整车外观质量及整车 性能的重要夹具定位销和定位块,不能轻易地调整设计精度; 实在需要调整时,应分析是否会影响车身匹配误差,车身匹配 的相关零件尺寸应保证。特别是一些车身匹配重要零件的装 配孔、装配面和工艺孔的尺寸,必须严格控制在公差范围。值 得注意的是,车身匹配的相关零件尺寸不及格,往往是由于车 身焊接时强制变形产生的。要确保车身匹配质量,车身焊接一 般不希望也不允许有较大的强制变形。 2.3 控制车身匹配焊接变形量 (1)采用电阻点焊,防止车身焊接变形。由于电阻点焊为 内部热源,冶金过程简单,且加热集中,热影响区较小,容易获 得优质接头。但是有些焊接件的组成结构较为复杂,接头形式 为开敞的,电阻点焊焊钳的可达性比 CO2 焊枪的可达性差,只 能用 CO2 焊进行焊接。 (2)采用先进焊接设备,防止车身焊接变形。国外车身焊 接一般都采用机器人焊接设备来进行车身焊接,采用机器人 焊接,不仅能使车身焊接时焊点均匀,点焊顺序稳定,而且能 提高焊接速度,实现最大限度减少车身焊接变形量。 (3)要严格按照焊接工艺防止车身焊接变形。在产品生 产的一系列过程中,都必须制订明确的焊接工艺文件,并严格 按照焊接工艺文件的要求进行控制。只有掌握汽车车身焊接 的内在变化规律,采用先进的焊接工艺,才能有效地控制汽车 车身焊接误差。 2.4 功能评估(FE) 功能评估是一个通过反复分析作出决定的过程。它提供 了一种手段,根据需要,通过工程过程来调整工程技术规范。 它通过零件总成、整车制造并根据外观和功能性能,来评估零
165
Equipment Manufactring Technology No.6,2010
件的可接受性。有关责任人必须作出最佳决定来更改产品、工 艺或技术规范,以获取顾客的满意。
(1)功能评估的适用阶段和方式。功能评估分三个阶段, 各阶段的适用范围和评估方式为:
FE1—— —仅适用于白车身重要分总成。可在模具供应商处 进行。评估方式为:在分总成检具上评估初始试模零件所拼成 的分总成的可接受性。
例如,N706 车型的前保与前围装饰条之间的间隙过大, 左右不均,主要产生的原因就是东部车身焊接拼台前延伸梁
收稿日期:2010- 0312 作者简介:童伟昌(1972—),男,广西博白人,助理工程师, 从事汽车技术质量工作和生产现场管理工作。
164
固定夹具磨损严重、松动,在焊接时左右前延伸梁无法很好固 定,产生了焊接误差。经过更换新的夹具后,此问题已解决。 1.3 零件方面
关键词:车身装焊;误差分析;过程控制
中图分类号1672- 545X(2010)06- 0164- 03
车身装焊误差产生的主要因素,有产品设计、工装夹具设 计和维护、零部件尺寸稳定和人为操作过程等 4 个方面。本文 主要从产品设计、工装夹具设计和维护、零部件尺寸控制这 3 个方面进行阐述,并结合上汽通用五菱汽车股份有限公司的 实际情况进行具体分析。
2 焊接误差的控制分析
通过上述对影响装焊质量的主要原因分析可知,我们开 发新产品,在正式投产前,必须把影响焊接质量的因素降低到 最低限度,使白车身焊接质量得到根本提高,减少在生产过程 中出现的装焊质量问题。 2.1 设计质量决定产品的固有质量
(1)确保车身设计基准与工艺基准的一致性。根据定位 基准传递一致性原则,车身设计基准应与装配基准和加工基 准重合,或者说有装配关系的车身相邻结构面应选同一设计 基准,这样有利于车身匹配焊接夹具的设计和焊接精度的保 证。汽车生产企业还必须通过分析车身结构是否有足够可进 行装配焊接的工艺基准,达到车身匹配焊接质量的稳定性。
不上
1.2 工装夹具方面 工装夹具是保证车身焊接装配精度的最重要因素。焊接
夹具的作用,是保证所属焊接零件之间的相对位置和焊接的 尺寸精度,减少焊接过程中的变形,提高生产效率。焊接夹具 主要由定位装置、夹紧装置以及夹具底座构成,零件放置、装 夹(定位和夹紧)、焊接和取出构成了整个焊接的过程。在焊接 夹具调整、使用和维护等各个环节,都存在产生误差的因素。
(1)夹紧方式的影响。零件的夹紧方式,一般采用气动夹 紧和手动夹紧两种。采用气动夹具,生产效率高,避免因夹不 到位或漏夹而造成焊接的误差大;手动夹紧效率低,仅适用于 用于一些辅助的夹紧。但在汽车生产企业里,采用手动夹紧的 焊接夹具还很多,而且夹具失效、废弃不用的现象也普遍存 在。在装夹过程中,夹紧的顺序很重要,一般是下面的零件先
例如,LZW1010PS 车型的左、右后立柱外板与左、右上边 梁外板搭接型面不合,造成搭接空离,过渡不协调;6330 车型 左、右后侧围上内板与下内之门也同样存在过渡不协调的问 题;N706 车型侧围总成与地板之间的离空,焊接后造成尾门 框变小,主要原因就是地板尺寸不合。
(2)薄板冲压件容易产生变形。由于薄板冲压件弹性大, 刚性小,尺寸稳定性差,存在一定的可变形性,即使是合格的 冲压件,在运输、操作过程中,也很容易产生变形,因此要采取 措施进行控制。更重要的是,在一些汽车生产企业里,多年来 习惯作法一直是以小救大,以厂外救厂内,经常把符合图纸的 零件改到不合格图纸,零件状态不易控制,误差更难以控制。
《装备制造技术》2010 年第 6 期
型门框与门的匹配效果非常理想:间隙小,均匀,没有形成段 差。而 PN 系列的车型则采用的是分块焊接而成的前后门框和 侧围总成,门与门框匹配的效果很差,间隙大,不均匀,从而产 生产另外的质量问题:门框处易漏水。
(3)合理考虑车身匹配焊接方法。在满足产品结构性能 的前提下,产品设计中应尽量降低板厚,焊接的接头设计尽量 采用电阻点焊方法,以减少焊接变形,且接头的设计要有利于 焊接操作。在满足结构形状刚度和强度的前提下,使焊接点数 量降到最少,以减少焊接变形。 2.2 车身焊接夹具的设计和制造质量
Equipment Manufactring Technology No.6,2010

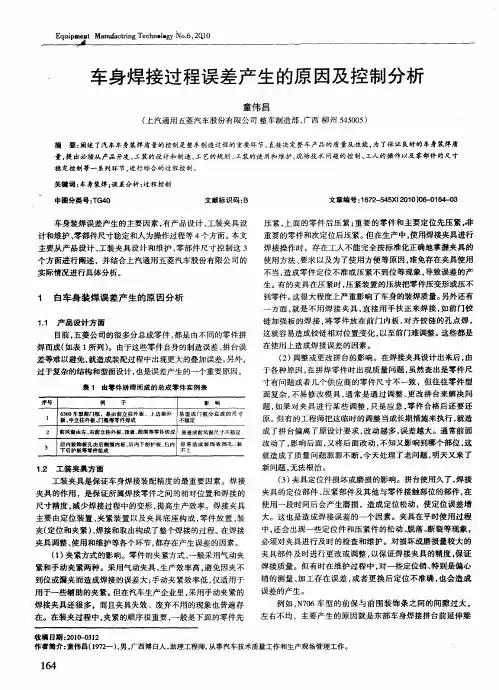

车身焊接过程误差产生的原因及控制分析
童伟昌
(上汽通用五菱汽车股份有限公司 整车制造部,广西 柳州 545005)
摘 要:阐述了汽车车身装焊质量的控制是整车制造过程的重要环节,直接决定整车产品的质量及性能,为了保证良好的车身装焊质 量,提出必须从产品开发、工装的设计和制造、工艺的规划、工装的使用和维护、现场技术问题的控制、工人的操作以及零部件的尺寸 稳定控制等一系列环节,进行综合的过程控制。
(2)尽量采用整体冲压件。在冲压工艺的允许情况下,应 尽可能减少车身零件的分块,特别是对不容易保证结构尺寸 或尺寸要求较高的结构零件,要尽量采用整体冲压件,如整体 门框、侧围及前风窗框等零件,以减少车身匹配时的装配误差 和焊接变形。此外,冲压件的结构和形面设计,装配孔和工艺 孔的安排布置及焊接的接头设计也要合理,这样才能很好地 进行车身匹配时的定位焊接,从而减少车身匹配焊接误差。例 如:SPARK、N200 车型前后门框及侧围采用了整体设计,零件 简洁明了,没有小零件的配合,直接冲压成形,整个零件没有 焊接,也就没有了焊接误差,而且就整车匹配来看,这两种车
1 白车身装焊误差产生的原因分析
1.1 产品设计方面 目前,五菱公司的很多分总成零件,都是由不同的零件拼
焊而成(如表 1 所列)。由于这些零件自身的制造误差、拼台误 差等难以避免,就造成装配过程中出现更大的叠加误差。另外, 过于复杂的结构和型面设计,也是误差产生的一个重要原因。
表 1 由零件拼焊而成的总成零件实例表
(1)零 件 尺 寸 不 合 格 ,是 造 成 焊 接 误 差 的 一 个 重 要 的 原 因。所谓零件尺寸不合格,是指零件尺寸不符合要求,即通常 说的零件尺寸偏差。零件的尺寸误差,主要取决于冲压模具的 设计和制造水平。在有些情况下,零件的某些尺寸误差对焊接 所造成的影响,也可以通过调整夹具来控制。但在很多情况 下,零件尺寸不合格,特别是主要尺寸不合格,都会产生大的 焊接误差。主要表现为零件无法与其他零件搭接贴合、过渡协 调,从而造成无法焊接;有些虽然不影响在夹具上焊接,但由 于零件之间不协调,虽然在夹具较大的压紧力作用下强行贴 合、强制点焊在一起了,但由于产生了较大的强制变形,从而 产生焊接误差。
