电气集中联锁
电气集中联锁设备PPT课件

连锁关系
根据设定的连锁关系,确保设备 之间的动作顺序和安全防护。
控制指令
根据逻辑运算结果,生成控制指 令。
输出控制系统
指令执行
将控制指令发送至相应的现场设 备,控制设备的动作。
驱动电路
为现场设备提供必要的驱动电流, 确保设备正常工作。
状态反馈
接收现场设备的反馈信号,确保控 制指令的正确执行。
人机交互界面
02 电气集中联锁设备组成
信号采集系统
信号采集
负责收集现场设备的状态 信息,如道岔位置、信号 机显示等。
信号传输
将收集的信号传输至逻辑 处理系统,确保数据准确 无误。
信号转换
将现场设备的物理状态转 换为可被逻辑处理系统识 别的电信号。
逻辑处理系统
逻辑运算
根据输入的信号进行逻辑运算, 判断设备的状态和动作条件。
监控功能
实时显示现场设备的状态信息,便于操作人员监 控。
控制功能
操作人员可通过界面发送控制指令,控制现场设 备的动作。
报警功能
当设备出现异常或故障时,界面会显示相应的报 警信息。
03 电气集中联锁设备优势
提高铁路运输效率
优化信号控制流程
通过集中联锁设备,实现对信号灯的自动控制,减少人工干预, 提高信号转换的准确性和及时性。
信号采集系统故障
总结词
信号采集系统故障通常表现为信号异 常或丢失,可能是由于传感器故障、 线路接触不良或信号处理模块问题。
详细描述
检查传感器是否正常工作,测量线路 是否连接良好,检查信号处理模块的 输入输出是否正常,根据具体情况进 行维修或更换故障部件。
逻辑处理系统故障
总结词
逻辑处理系统故障可能导致设备 无法按照预设逻辑进行工作,可 能是由于处理器故障、内存错误 或程序错误。
《电气集中联锁》课件

高效性
电气集中联锁系统能够实现列 车的快速、准确地控制,提高 列车的运行效率。
可维护性
该系统的模块化设计使得维护 变得简单快捷,降低了维护成
本。
局限性分析
技术门槛高
电气集中联锁系统的技术含量较高, 需要专业技术人员进行操作和维护, 增加了使用难度。
成本较高
对电力依赖性强
电气集中联锁系统需要稳定的电力供 应,一旦出现电力故障,可能会影响 系统的正常运行。
工作原理
工作原理
电气集中联锁系统通过采集列车运行状态、道岔位置、信号 机状态等信息,经过逻辑运算后输出控制指令,实现对相关 设备的控制。
逻辑运算
电气集中联锁系统采用严密的逻辑运算规则,根据采集到的 信息判断列车运行的安全性,并输出相应的控制指令。
应用场景
应用场景
电气集中联锁系统广泛应用于铁 路、地铁、轻轨等轨道交通领域 ,是列车安全运行的重要保障。
05 案例分析
某铁路站的电气集中联锁系统应用
案例概述
某铁路站采用了电气集中联锁系统, 实现了对信号设备、道岔和进路等的 控制和管理。
技术方案
该系统采用了先进的计算机技术、通 信技术和控制技术,实现了自动化、 智能化的信号设备控制。
实施过程该系统的实施过Fra bibliotek包括方案设计、设 备采购、安装调试和人员培训等多个 环节。
适用范围
电气集中联锁系统适用于各种规 模和类型的轨道交通线路,能够 满足不同运营模式和运输需求。
02 电气集中联锁系统组成
控制台
控制台是电气集中联锁系统的核 心部分,负责监控和控制整个系
统的运行。
控制台通常配备有各种控制按钮 、指示灯和显示屏,用于操作和

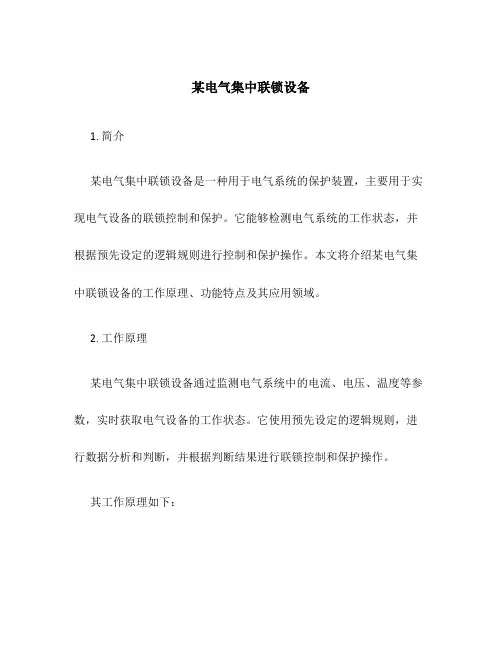

某电气集中联锁设备

某电气集中联锁设备1. 简介某电气集中联锁设备是一种用于电气系统的保护装置,主要用于实现电气设备的联锁控制和保护。
它能够检测电气系统的工作状态,并根据预先设定的逻辑规则进行控制和保护操作。
本文将介绍某电气集中联锁设备的工作原理、功能特点及其应用领域。
2. 工作原理某电气集中联锁设备通过监测电气系统中的电流、电压、温度等参数,实时获取电气设备的工作状态。
它使用预先设定的逻辑规则,进行数据分析和判断,并根据判断结果进行联锁控制和保护操作。
其工作原理如下:1.传感器检测:某电气集中联锁设备配备了各种传感器,用于进行电流、电压、温度等参数的检测。
传感器能够将检测到的数据转化为电信号,并传输给联锁设备。
2.数据采集和处理:联锁设备会对传感器传输的数据进行采集和处理。
它会根据设定的采样周期,定时采集传感器的数据,并对数据进行加工处理,比如滤波、平均等操作。
3.逻辑判断和控制:经过数据处理后,联锁设备会进行逻辑判断和控制操作。
它通过比较当前的数据值和设定的阈值,判断电气设备的工作状态是否正常。
当检测到异常情况时,联锁设备会触发相应的联锁控制和保护动作。
4.联锁控制和保护:根据逻辑判断的结果,某电气集中联锁设备能够实现各种联锁控制和保护动作。
比如,当电流超过设定的阈值时,它可以触发断路器的跳闸动作,以保护电气设备不受过大电流的损害。
3. 功能特点某电气集中联锁设备具有以下功能特点:•高可靠性:采用先进的电子元器件和可靠的控制算法,能够提高设备的可靠性和稳定性。
•灵活性:具有较强的可配置性和可扩展性,可以根据用户的需求进行灵活配置和扩展。
•故障诊断:能够实时监测电气设备的工作状态,并能够对设备可能出现的故障进行预测和诊断。
•通信功能:支持与其他设备的通信,能够实现设备之间的信息交互和数据共享。
•可视化界面:提供用户友好的可视化界面,方便用户进行设备的监控和操作。
4. 应用领域某电气集中联锁设备广泛应用于各种电气系统,包括电力系统、工业生产线、交通信号等领域。
电气集中联锁ppt课件.ppt

9
室内设备 一、控制台和区段人工解锁按钮盘 (一)控制台
➢ 2.计算机联锁
✓ 计算机联锁利用计算机实现车站的联锁关系,用继电电路作为计 算机主机与室外信号机、转辙机、轨道电路的接口设备,操作人 员通过显示器、鼠标等设备实现对现场设备的控制和监督。
任务二 6502电气集中联锁 一、什么叫电气集中?
车站联锁:车站信号控制系统简称;
非集中联锁:道岔在现场分散操纵的车站联锁;
图2-15
道岔换位法
24
图2-6 定型组合联系图举例
25
DX有8张类型图:
D-单置;B-并置;A-差置;J-尽头;
1-向左运行;2-向右运行;
P289 附录7
1/Q和2/Q:
1表示无岔区段用;2表示有岔区段用;
Ⅰ-1/SDZ和 Ⅱ-2/SDZ:
Ⅰ表示撇形道岔;Ⅱ表示捺形道岔;1表示双动道岔 左侧(面向图纸看)道岔用,2表示右侧道岔用。A表示 小号(配线端子1~7),B表示大号(11~17)
DD SDZ SDF 3)区段组合: (1) Q
方向组合: (1) F
电源组合:(1) DY
17
(二)怎样选用继电器组合
1、进站信号机和接车进路信号机应选用的组合 图2-13 (a)、(b)、(c)
(a)
(b)
(c)
18
(二)怎样选用继电器组合 2、出站兼调车信号机和发车进路信号机应选用的组合
《电气集中联锁概述》课件

THANKS
感谢观看
功能
电气集中联锁系统具有列车运行控制、信号设备监测、故障诊断与处理等功能 ,能够实现列车进路控制、道口防护、机车信号和列车自动停车等功能。
系统组成与结构
系统组成
电气集中联锁系统由控制中心、 信号设备、通信设备和监测设备 等组成。
系统结构
电气集中联锁系统的结构通常采 用分布式控制方式,控制中心通 过通信网络与各个信号设备进行 数据交换和控制。
应用领域的拓展
工业自动化
随着工业自动化程度的提高,电 气集中联锁系统将广泛应用于各 类工业生产领域,提高生产效率
和安全性。
智能交通
智能交通系统的建设中,电气集中 联锁系统将发挥重要作用,保障交 通信号的准确控制和交通流的安全 顺畅。
城市基础设施
城市基础设施的智能化改造将促进 电气集中联锁系统的应用,如智能 电网、智能水务等。
《电气集中联锁概述 》ppt课件
xx年xx月xx日
• 电气集中联锁系统简介 • 电气集中联锁的应用场景与优势 • 电气集中联锁的常见问题与解决
方案 • 电气集中联锁的发展趋势与未来
展望
目录
01
电气集中联锁系统简介
定义与功能
定义
电气集中联锁系统是一种铁路信号控制系统,通过计算机技术、通信技术和控 制技术等手段,实现对铁路信号设备的集中控制和监测,保障列车运行安全和 运输效率。
车运行的连续性和稳定性。
适用范围
适用于铁路、地铁、 轻轨、有轨电车等轨 道交通领域。
适用于需要高安全性 和高效率的交通运输 领域。
适用于大型货运编组 站和车站的信号控制 和调度工作。
03
电气集中联锁的常见问题 与解决方案
电气集中联锁设备概述课件(共50页)

二、主 要 技 术 要 求
(3)区间故障解锁 当发生车站停电后回复供电,以及进路没有完全解锁等情况 时,控制台上全部或部分轨道电路区段显示白光带,此时有 关区段均处于锁闭状态,须办理“区段故障解锁”手续,才 能将有关轨道区段解锁。
二、主 要 技 术 要 求
7)道岔的锁闭 除进路锁闭外,联锁道岔还有以下几种锁闭方式:
第三章 联锁设备 第二节 6502电气集中联锁
6502 电 气 集 中 联 锁
电气集中联锁就是通常所说的继电联锁,是用继电电路集 中控制和监督全站的道岔、进路和信号,实现车站的联锁关系 和对室外设备的控制,操作人员通过控制台集中操纵和监督全 站信号设备。
我国上海地铁1号线、北京地铁1号线车辆段、广州地铁1 号线车辆段等均采用6502电气集中联锁。
1.与排列进路有关的按钮和表示灯。
• 进路按钮: (1)列车进路按钮:绿色,设在进出站信号机附近,办理列车
进路时作为始、终按钮。 (2)调车进路按钮Leabharlann 白色,设在调车信号机附近,办理调车进
路时作为始、终按钮。 (3)变通按钮:绿色,专门用于办理变通进路。
二、6502电气集中联锁控制台盘面
• 按钮表示灯: 为了记录或监督按钮的按下,对应每个按钮设有表示灯,按下 后表示灯亮。
6502 电 气 集 中 联 锁
一、设备的组成 二、6502电气集中控制台盘面 三、主要技术要求
6502 电 气 集 中 联 锁
一、设备的组成
一、设 备 的 组 成
6502电气集中联锁设备可分为室内和室外两部分。 室内(信号楼内)设有控制台、继电组合及组合架、电源屏、 区段人工解锁盘。 室外有色灯信号机、电动转辙机、轨道电路和电缆。
进路锁闭实际是由构成该进路的各轨道区段的锁闭构成的。
电气集中联锁概述
进路控制过程
1.电气集中联锁设备简介
分为室内设备和室外设备。
室外设备:信号机、动力转辙机、轨道电路 。
室内设备:控制台、电源、继电器组合及组合
进路的解除:从列车或调车驶入信号机内到 出清进程中全部道岔区段。
1.进路建立过程
分5个阶段 ① 操作阶段。按压始、终端按钮,确定进路的
范围、方向和性质。 ② 选路阶段。自动选出与进路有关的道岔。
③ 道岔转换阶段。转换道岔到相应的位置。 ④ 进路锁闭阶段。锁闭道岔和敌对进路,确
保行车安全。 ⑤ 开放信号阶段。给出允许行车显示,指示
每个组合最多有10个继电器,安放继电器组合 的设备叫组合架。每架可安放10个组合从下向 上每层安放一个组合,共放10层。最上层称为 零层,是电源和配线。
6502电气集中的基本电路单元是按信号、道
岔、轨道电路划分的。每个组合不超过10个
继电器。 信号组合:LXZ、1LXF、2LXF、YX、DX、 DXF 道岔组合:SDZ、SDF、DD 区段组合:Q
2.道岔单独操纵按钮CA——单独操纵道岔用。
单 独 操 纵 道 岔 至 定 位 : 同 时 按 压 该 道 岔 CA 和 ZDA,
单独操纵道岔至反位:同时按压该道岔CA和ZFA, 单独锁闭道岔:拉出该道岔CA。
3.总取消按钮ZQA和总人工解锁按钮ZRA
取消进路——信号机的接近区段无车占用时,同 时按压ZQA和进路始端进路A。
电源屏——不间断地提供电气集中所需的各 种电源。
电气集中联锁系统是一个实时系统,它的 电源必须稳定可靠。
电气集中联锁
列车运行控制:电气集中联锁系统能够实现列车自动追踪、自动调整进路、自动控制信号显示等功能,提高列车运行效率和安全性。
调度指挥:电气集中联锁系统能够实现列车自动调度、自动排列进路等功能,提高调度指挥效率和准确性。
信号设备监控:电气集中联锁系统能够实时监控信号设备的状态,及时发现和处理设备故障,保障信号系统的稳定性和可靠性。
可靠性问题:由于系统复杂度高,任何一个环节出现问题都可能影响整个系统的正常运行。
兼容性问题:与其他系统的兼容性有待提高,可能存在信息孤岛现象。
技术更新快:随着技术的不断发展,需要不断更新和维护系统,以满足新的需求和标准。
添加标题
添加标题
添加标题
添加标题
安全性:加强电气集中联锁系统的安全防护,提高系统的稳定性和可靠性
,a click to unlimited possibilities
汇报人:
CONTENTS
添加目录标题
电气集中联锁系统概述
电气集中联锁系统的原理
电气集中联锁系统的应用
电气集中联锁系统的优势与局限性
电气集中联锁系统的维护与保养
PART ONE
PART TWO
电气集中联锁系统是一种铁路信号设备
电气集中联锁系统是铁路信号系统的重要组成部分,用于实现列车运行控制和车站作业组织的自动化。
通过电气集中联锁系统,可以实时监测列车位置和信号状态,确保列车安全、有序地运行。
电气集中联锁系统能够提高铁路运输效率,减少人为因素导致的事故,降低运营成本。
在铁路信号系统中,电气集中联锁系统的应用对于保障列车安全、提高运输效率、促进铁路事业发展具有重要意义。
电源为整个电路提供电力支持
电气集中联锁系统的电路由电源、控制电路和执行电路组成
第四章 电气集中联锁概述
3.轨道电路(track circuit ) 在非电气化铁路区段,电气集中广泛采用交流连 续式轨道电路。用来检查轨道区段内有无车辆占 用,并监督钢轨线路是否良好。轨道电路采用集 中干线供电方式供电,一般每咽喉采用两束干线 供电。由室内电源屏供出220V交流电,向各轨道 区段的BG1-50型轨道变压器供电,降压后送入钢 轨,在轨道受电端经 BZ4 型中继变压器升压后, 通过轨道受电电缆与室内组合架上的轨道继电器 GJ相连。 轨道电路符合故障-安全原则。为了防止相邻轨道 区段绝缘破损,产生轨道电路错误动作,全站各 轨道区段的轨道电路均采用极性交叉进行防护。
信号组合分列车信号组合和调车信号组合两大类。 列车信号组合有四种类型: 信号组合分列车信号组合和调车信号组合两大类。 列车信号组合有四种类型: ① LXZ组合,列车信号主组合,用于进站、出站 信号机和接车进路、发车进路信号机。②1LXF组 合,一方向列车信号辅助组合,用于仅有一个发 车方向的出站信号机,以及单线区段的进站信号 机。③2LXF组合,二方向列车信号辅助组合,用 于有两个发车方向的出站信号机。④YX组合,引 导信号组合,用于带引导信号的进站信号机及接 车进路信号机。
3.继电器组合 (1)6502电气集中组合构成原理 用继电器构成的电气集中电路,所需的继电器成 千上万。所构成的逻辑电路十分复杂。在长期的 设计、施工、维修的实践过程中,发现电路与车 站站场线路的布置形状有关,即以道岔、信号机 及轨道区段为控制和监督对象。这样,就可以按 信号机、道岔和轨道区段作为基本单元,设计成 几种定型的单元电路,这种单元电路称为维电器 组合,简称组合。 6502电气集中电路是按车站信号平面图,用组合 来拼接而成的。
除了8条网路线外执行组电路还包括一些局部电路如道岔控制电路信号灯光控制电路取消继电器电路接近预告继电器电路照查继电器电路传递继电器电路锁闭继电器电路以及控制台的各种表示灯电路报警电铃电路等
6502电气集中联锁详解
(3)继电器组合及组合架 6502电气集中联锁电路由若干种继电器 定型组合构成,每个定型组合电路均由若 干继电器组成,称为继电器组合。每个组 合最多可以安装十个继电器,并将这些组 合按设计要求安装在组合架上。
(4)电源屏 电气集中联锁车站应有可靠的交流电源, 以保证不间断的供电,电源屏提供电气集 中联锁需要的各种交、直流电源及闪光电 源等。有的车站设有区间电源屏,为区间 信号设备供电。
(5)分线盘
分线盘是室内,室外电缆连接的地方。 除上述设备外,信号机械室还设有信号 微机监测设备、TDCS站机,采用CTCS2的区 段设置有车站列控中心,采用调度集中的 区段还设有调度集中分机。
2.室外设备 (1)色灯信号机 各种信号机均采用色灯信号机 (2)电动(液压)转辙机 车站联锁区内的每个道岔都设置一台或多台转辙 机
(3)轨道电路 电气集中联锁车站的股道、 联锁区道岔区段和无岔区段, 均应装设轨道电路,反映列车、 调车车列的占用情况。
2018/10/12
(4)电缆及电缆盒 室内与室外信号设备间、室内控制台与 继电器组合架间的联系都使用电缆连接。 室外电缆的分歧点、连接点以及终点设有 电缆盒或变压器箱,用以实现电缆与设备 之间的连接。
信号维修人员维 护设备、查 找故障时使 用
2018/10/12
电缆和箱盒设备
分线盘
电源屏
继电器组合架
控制台
区段故障解锁盘
2018/10/12
信号机
转辙机 轨道电路
1、室内设备 (1)控制台设置于车站运转室 内,盘面由带有按钮及表示灯 的单元块拼装而成,用光带组 成模拟站场线路图形,是车站 值班员指挥列车运行和调车作 业的中心。
1
室 内 设 备
区段人工解锁盘
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第四章电气集中联锁第一节联锁概述在铁路车站,列车或车列在站内运行时所经过的路径称为进路。
每一条进路都有一组或若干组道岔,道岔的位置不同,则进路不同。
每一条进路必须有信号机防护。
为保证列车运行及调车作业的安全,站内相关信号、道岔、进路之间必须建立一定相互制约的关系,这种关系称为联锁关系,简称联锁。
实现联锁关系的控制设备称为车站信号联锁系统。
在电气集中车站,无论采用继电联锁还是计算机联锁控制,室外的控制对象都相同,即通常被称为车站信号“三大件”的信号机、道岔转辙机、轨道电路。
信号机指示列车运行或调车作业条件;道岔转辙机控制道岔转换锁闭并监督道岔的位置;轨道电路监督线路状态及车列位置;联锁系统的任务就是实现对室外信号设备的控制和监督。
为便于理解联锁的有关概念,本章均以图4.1.1所示的站形作为举例站场。
一、进路的有关概念(一)进路的类型与范围进路按作业性质分为列车进路和调车进路,列车进路分为接车进路、发车进路、转场进路和通过进路。
在电气集中车站,轨道区段是进路的基本组成单元,建立进路是要对轨道区段的空闲状态进行检查。
每条进路必须有相应的信号机来防护,从防护该进路的信号机至进路的终点,就是一条进路的范围。
每一条进路都有确定的范围,它包括若干个轨道区段,下面分别介绍各种进路及其范围。
1. 接车进路接车进路是指列车从区间(或车场)进入站内(或另一车场)所经过的路径,接车进路的范围是从进站信号机至同方向的出站信号机(或进路信号机),包括咽喉区内有关道岔区段、无岔区段和到发线。
如举例站场的下行I道接车进路,由下行进站信号机X至下行I道出站信号机X I。
上2. 发车进路发车进路是指列车由车站(或车场)驶出,进入区间(或另一车场)所经过的路径,接车进路的范围是从出站信号机至反方向的进站信号机(区间双方向运行)或站界标(区间单方向运行)或阻拦的进路信号机,包括咽喉区内有关道岔区段、图4.1.1 举例站场车站信号设备平面布置无岔区段,并不包括到发线。
如举例站场的上行I道发车进路,由上行I道出站信号机S I至下行发车口即X F信号机处。
3. 正线通过进路正线通过进路指列车经正线不停车,通过车站(或车场)的进路。
一条经道岔直向位置的正线接车进路与正线发车进路的叠加即为正线通过进路。
如下行通过进路,由下行进站信号机X至下行发车口S F信号机,包括下行I道接车进路和下行I 道发车进路。
4. 调车进路调车进路是指调车车列在站内进行调车作业时所经过的路径。
调车进路的起点都是防护该进路的调车信号机,但不同去向的调车进路其终点不同。
向咽喉区内某一信号点调车时,进路的终点为阻拦的调车信号机;向到发线调车时,进路的终点为阻拦的出站兼调车信号机或进路信号机;向牵出线、停车线等尽头线调车时,进路的终点为土挡;向设有进站信号机的接车线路口调车时,进路的终点为反方向的进站信号机;向区间单方运行的发车线路口调车时,进路的终点为站界标;向某一专用线或其他线路方向调车时,进路的终点一般为反方向的高柱调车信号机或规定的专用线或其他线路与车站的分界点。
调车进路包括短调车进路和长调车进路,建立一条调车进路,如果只需开放一架调车信号机,则称该进路为单元调车进路或短调车进路。
如果建立一条调车进路,需开放两架或两架以上同方向调车信号机,即由两段或两段以上的单元调车进路叠加而成的调车进路,则称该进路为长调车进路。
如举例站场中D3至IG的调车进路,是由D9至IG、D3至D9两段单元调车进路构成的长调车进路。
长调车进路与短调车进路,不是指进路距离的长与短,而是指调车进路中,同方向调车信号机是一架还是多架。
(二)基本进路和变通进路无论列车进路还是调车进路,有时在进路的起点和终点之间有两条或两条以上不同的路径可以走,规定常用的一条路径为基本进路。
一般选择其中一条路径最短、经过道岔最少、对其他进路平行作业影响最小的路径作为基本进路,基本进路以外的其他进路都称为变通进路(又称迂回进路)。
例如,举例站场下行I道接车进路有两条。
一条是经5/7道岔定位和其他各道岔定位的进路,另一条是经5/7道岔反位和11/13号道岔反位,其他各道岔定位的进路,显然第一条进路是基本进路,第二条进路是就是变通进路。
又如,上行I道发车进路有两条,一条是经11/13道岔反位其他各道岔定位的进路,另一条是经11/13道岔定位1/3道岔反位和其他各道岔定位的进路,两条进路的长度和经过的道岔基本相同,但由于第二条进路建立时将影响下行向3道的接车进路,而第一条进路可保证在上行I道发车的同时,下行可向3道接车,即第一条进路影响平行作业小。
因此,该路径被确定为上行I道发车的基本进路,第二条进路则为变通进路。
当基本进路中的道岔发生故障、轨道电路被占用或发生故障,不能开通时,可以开通变通进路,使列车或调车的作业正常进行。
二、联锁关系列车和调车车列在站内运行必须依据信号机开放的信号显示条件来运行,即每条进路必须有相应的信号机来防护,信号机的显示与所建立的进路相符合。
如进路上的轨道区段有车占用,或道岔位置不正确,进路不能建立,有关的信号机不许开放;信号开放后,其所防护的进路不能变动,该进路上的道岔不得再转换,与此进路有关联的其他信号不能再开放,等等,这些都属于联锁的基本内容。
下面从四个方面加以介绍。
(一)进路与道岔之间的联锁1. 建立进路对道岔的要求建立一条进路时,与进路相关的道岔锁闭在规定位置才能开放信号,如果与进路相关道岔开通位置不对时,不许开放信号。
信号开放后,与进路相关的道岔必须被锁闭在规定位置,进路解锁前道岔不许转换。
举例站场,建立下行I道接车的基本进路时,检查1/3、5/7、15、11/13号道岔在定位;建立下行3道接车的基本进路时,检查1/3、5/7、11/13号道岔在定位,15号道岔在反位。
检查道岔在定位,直接标明道岔号;检查道岔在反位,则在道岔号外面加“()”,如15号道岔反位,记作“(15)”。
2. 防护道岔和带动道岔对于一条进路,不仅进路之内的道岔与其相关,有时进路之外的道岔也与该进路有关,建立进路时,这些道岔也要转换和锁闭,下面分别介绍:(1)防护道岔。
为了保证作业安全,建立一条进路时,有时要求进路之外的某一道岔必须锁闭在规定的位置,将这种道岔称为防护道岔。
经由交叉渡线的一组双动道岔反位排列进路时,应使与其交叉的另一组双动道岔防护在定位。
例如,举例站场排列D1至D9的调车进路,尽管5/7号道岔不在该进路上,但仍然要求5/7号道岔必须锁闭在定位,以防止1/3号道岔和5/7号道岔同时反位在交叉渡线处造成车列的侧面冲突。
防护道岔的的标记为道岔号外加“[ ]”,如5/7道岔定位防护,记作“[5/7]”;如果5/7反位防护,则记作“[(5/7)]”。
(2)带动道岔。
在电气集中车站,如果两道岔位于同一区段,经其中一组道岔建立进路时,即使不经过另一组道岔,该道岔也受锁闭,即同一区段的道岔同时锁闭,为了满足平行作业的需要,排列进路时还需把其他不在进路上的有关道岔带动到规定位置,将这种道岔称为带动道岔。
除非进路调车特殊作业外,带动道岔一般均为双动(或三、四动)道岔。
例如,举例站场上行4道发车时,要求1/3、5/7号道岔定位,9号道岔反位。
虽然11/13号道岔不在该进路内,但考虑经13号道岔定位的平行作业,需将11/13号道岔带动至定位。
因9号道岔与11号道岔同属一个区段9—11DG,若11/13号道岔反位时建立上行4道发车进路,11/13号道岔被锁在反位,无法再排经11/13号道岔定位的进路。
此时,若要办理下行至I道或3道的接车进路,必须等9—11DG解锁后才能建立,这就影响了平行作业的进行,降低了效率。
如果在建立上行4道发车进路时,将11/13号道岔带动至定位再锁闭,就能满足平行作业的要求。
带动道岔的的标记为道岔号外加“{ }”,如将11/13道岔带动到定位,记作“{11/13}”;如果将11/13带动到反位,则记作“{(11/13)}”。
必须注意,防护道岔与带动道岔不同,虽然二者都是进路之外的道岔,但它们的含义不同,对其要求也不同,防护道岔是为了保证作业安全,对其必须进行联锁条件的检查,防护道岔不在防护位置,进路不能建立,信号不许开放。
带动道岔是为了提高作业效率,能带动到规定位置就带动,带动不到(若它还被锁闭)也不影响进路的建立。
即使带动道岔位置不对,不应该影响信号开放。
(二)进路与进路之间的联锁1. 抵触进路建立一条进路时,另外一条进路与该进路有重叠部分,但是如果两进路经过的道岔位置不同,即使不加以防护也不会发生危险。
一般将道岔位置能够区分、不可能同时建立的两条进路称为抵触进路。
如举例站场中,下行至I股道接车进路(检查15号道岔定位)与由3股道向上行反方向发车(检查15号道岔反位)就互为抵触进路,因为15号道岔不可能同时既在定位又在反位,因此,两进路不可能同时建立。
2. 敌对进路用道岔位置无法区分,但同时建立又可能发生危险的两条进路互为敌对进路。
例如,举例站场中,下行至I股道接车进路和由I股道向D3调车进路的两条进路互为敌对进路。
为保证作业安全,建立一条进路前,应检查与该进路相敌对的进路均未建立,该进路建立后,与该进路敌对的进路必须锁闭在未建立状态。
即在任意时刻敌对进路必须互相照查,不得同时建立。
下面分析一下敌对进路的类型:(1)同一到发线上对向列车进路与列车进路。
如举例站场下行I道接车进路和上行I道接车进路。
(2)同一到发线上对向的列车进路与调车进路。
如下行I道接车进路和D10至IG 的调车进路。
(3)同一咽喉区内对向重叠的列车进路与列车进路、列车进路与调车进路、调车进路与调车进路。
如下行I道接车进路和由I道上行反方向发车进路;D1至4G调车进路与上行4道正方向发车进路;D1至D7调车进路与D5向D1调车进路。
(4)同一咽喉区内同向重叠的列车进路与调车进路。
同向重叠进路指两条方向相同、互相之间有部分或全部重合的进路。
如下行I道接车进路和D9至I股道调车进路。
(5)非重叠的敌对进路:进站信号机外方制动距离内接车方向为超过6‰下坡道,而在该下坡道方向的接车线末端未设有线路隔开设备时,该下坡道方向的接车进路与对方咽喉对向的接车或调车及非同一股道发车或顺向调车均属于敌对进路。
这是防止下坡方向接车时,若列车因惯性未能停在出站信号机前方冒进信号时发生冲突。
(6)防护进路的信号机设在侵限绝缘处,禁止同时开通的进路,如图4.1.2所示。
由于D6处轨道绝缘侵入限界,则D2至D6与D4向D10两调车进路互为敌对进路,D2至D6与D10向D4两调车进路互为敌对进路。
因车辆停留在D6信号机前方时,如建立D4向D10或D10向D4调车进路,均会发生侧面冲突事故。
图4.1.2 侵限绝缘处的敌对进路一些特殊情况的对向调车进路允许同时建立:两个咽喉区向同一到发线上同时调车,这样的两条进路是对向重叠的,按照敌对进路的定义似乎属于敌对进路,但由于到发线较长,为了提高作业效率,允许同时建立,不作敌对进路处理。
