K型热电偶采集模块使用说明
K型热电偶规格参数及使用性质
K型热电偶规格参数及使用一、热电偶基础知识热电偶是温度测量中应用最普遍的测温器件，它的特点是测温范围宽，性能稳定，有足够的测量精度，能够满足工业过程温度测量的需要。
结构简单，动态响应好；输出为电信号，可以远传，便于集中检测和自动控制。
热电偶的测温原理基于热电效应。
将两种不同的导体或半导体连成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象即是热电效应，又称赛北克效应。
热电偶的要求:(1)在测温范围内热电偶性能稳定，不随时间和被测对象而变化；(2)在测温范围内物理化学性能稳定，不易氧化和腐蚀，耐辐射；(3)所组成的热电偶要有足够的灵敏度，热电势随温度的变化率要足够大；(4)热电特性接近单值线性或近似线性；(5)电导率高，电阻温度系数小；(6)机械性能好，机械强度高，材质均匀；工艺性好，易加工，复制性好，制造工艺简单，价格便宜。
目前市面上流行的主要有8种常用热电偶以及测高温的钨铼热电偶（0～2300℃），综合考虑上述热电偶，只有K型热电偶比较适合大规模的工业现场应用。
K型热电偶是由镍铬-镍硅（铝）双金属组成的，其中镍铬为正极，镍硅（铝）为负极。
K型热电偶的测温范围为-270～1300℃之间，适用于氧气气氛中，稳定性属于中等程度。
表1 K型热电偶分度表K型热电偶性能稳定，产生的热电势大，热电特性线性好，复现性好，高温下抗氧化能力强，耐辐射，使用范围宽，应用广泛。
本资料所说的温度极限就是最高的温度值，K型热电偶各种规格尺寸导线的最高温度如下表所示：表2各种导线尺寸（awg系列）的温度上限℃这个表举出各类热电偶和导线尺寸的推荐温度上限。
这些温度上限应用于有防护的热电偶，即有普通封闭端保护套管的热电偶，不用于具有压制矿物质氧化物绝缘体的套装热电偶。
一般在实际应用中，会有超过推荐温度极限的情况。
同样，在推荐温度极限内应用而没有得到满意寿命的情况也是有的。
但是，总的说来，当导线在列举的温度范围内连续工作时，能保证热电偶有满意的寿命。
Omega HH309A 4通道K类热电偶数据记录仪说明书
L-21de interfaz USB y RS232, software Windows, estuche portátil, mini trípode, batería de 9 V , certificado NIST (sin puntos) y manual del operador. Ejemplos de pedidos: : HH309A, termómetro registrador de datos con 4 canales. OCW-3, OMEGACARE SM amplía la garantía estándar de 1 año a un total de 4 años.Especificaciones Rango: -200 a 1.370 °C (-328 a 2.498 °F)Precisión típica: ±0,2% rdg +1 °CResolución: 0,1° entre -200 y 200 °C/F , el resto 1 °C/FFrecuencia de muestreo: 3 segundosCondiciones de funcionamiento: 0 a 50 °C (32 a 122 °F) 0% a 80% HR (0 a 35 °C, 32 a 95 °F) 0% a 60% HR (35 a 50 °C, 95 a 122 °F)Temperatura de almacenamiento: -20 a 60 °C (-4 a 140 °F)Batería: 9 V (incluida)Dimensiones: 184 de largo x 64 de ancho x 30 mm de profundidad (7,25 x 2,5 x 1,2")Peso: Aprox. 250 g (8,8 onzas)U 4 entradas de termopar de tipo KU Muestra 4 canales simultáneamente o 2 canales con DeltaU Registrador de datos con 16.000 registros por canallU Interfaz USB y RS232 con software para Windows ®U Reloj en tiempo realU Apagado automáticoU Función RETENCIÓNU Función MÁX/MÍN U Resolución 0,1 °C/0,1 °FU Indicador de batería bajaU Montaje de trípode incorporado (mini trípode incluido)El modelo HH309A es un termómetro pequeño de 4 entradas más un registrador de datos potente. Esta unidad puede almacenar hasta 16.000 registros por canal en intervalos programados. El botón REC se utiliza para iniciar y finalizar el registro. Usted puede almacenar tantos conjuntos de datos como desee hasta que la memoria esté llena. La unidad está equipada con un software basado en Windows (Windows 98, NT , XP , ME, Vista) que permite visualizar y almacenar los datos.HH309A puntosEste modelo incluye un termopar tipo K de alambre rebordeado aislado de 1 m (40”) gratuito con conector subminiatura y soporte de carrete para alambre (1 por canal). Solicite N.º de modelo SC-TT-K-30-36.Se incluye termopar Termómetro registrador de datos con cuatro canalesEl modelo HH309A se muestra en un tamaño inferior al real.I n c l u y e c a b l e s d e i n t e r f a z U S B y R S 232。
k型热电偶使用技巧
k型热电偶使用技巧
K型热电偶在使用时需要注意以下技巧：
- 选择测量位置：根据实际需求，在被测对象表面选择一个合适的位置进行测量。
- 正确连接热电偶：将热电偶的正负极分别连接到温度测量设备的对应接口上，确保连接牢固。
- 采取防护措施：若测量环境对热电偶有损坏的风险，可以加装耐压外套，以保护热电偶的安全。
- 选择适当的温度计：目前市场上有各种类型的温度计，可选择一种适当的设备进行温度测量。
- 读取测量结果：待温度计读数稳定后，记录和读取所测量的温度值。
- 维护与储存：使用完毕后，及时将热电偶进行清洁，并注意妥善存放，以便下次使用。
在使用热电偶时，还需要注意避免接线错误、测量前对测量对象进行清洁处理、测量时预热热电偶、检验测量结果的极端值、在高温环境下对热电偶进行有效的冷却等。
KDA8路全隔离热电偶采集模块使用说明书
KD AA: 全隔离信号(0.1秒采样)C: 通用隔离输入E: 4-20mA专用输入G: 单热电偶全隔离输入H: 单热电偶非隔离输入J: 隔离输入支持 10A电流输入K: 隔离输入(独立馈电接线)M: 标准信号(独立馈电接线)U: 单热电偶全隔离输入(热电偶专用插头)7-24V 6通道工作电源最大输入7-24V 12通道7-24V7-24V16通道16通道7-24V7-24V16通道6通道7-24V7-24V7-24V8通道8通道8通道RS485输出接口RS485RS485RS485RS485RS485RS485RS485RS485产品尺寸: 187(W)X34(H)mmX112(D)mm 导轨安装或桌面放置KD BA: 全隔离信号(0.1秒采样) B: 标准信号 (0.3秒采样)C: 通用隔离输入D: 经济型标准输入E: 4-20mA专用输入G: 单热电偶全隔离输入H: 单热电偶非隔离输入J: 隔离输入支持 10A电流输入7-24V7-24V6通道6通道工作电源最大输入7-24V7-24V6通道6通道7-24V7-24V6通道8通道7-24V7-24V8通道6通道RS485RS485输出接口RS485RS485RS485RS485RS485RS485产品尺寸: 93(W)X35(H)mmX121(D)mm 导轨安装或桌面放置KD CE: 4-20mA专用输入H: 单热电偶非隔离输入7-24V7-24V1通道1通道工作电源最大输入RS485RS485输出接口产品尺寸: 54(W)X32(H)mmX82(D)mm 导轨安装或桌面放置输入信号选型附表U: 单热电偶全隔离输入(热电偶专用插头)U注 C系列信号板与A系列信号功能接近,C系列信号板不支持NTC输入，不支持0-50V输入C系列热电偶冷端精度为正负0.1度，而A系列冷端精度则为正负0.5度(影响热电偶绝对误差)C系列信号板侧重于热电偶精度，而A系列侧重于兼容性，抗干扰能力区别不大，均为隔离差分186mm前视图后视图186mm34m mR S 485转U S B 通讯接口上图为了看清接线，USB 被放大了，非实物比例在电脑上按装U 盘里的驱动复制电脑在线监控系统到电脑上如果是无线模块,已接好线，分别插在仪表上与电脑上如果是布线的将仪表的485+接转换器直接将热电偶插头插入每个通道B A 24V (不分正负极)-485+模块供电CH01 CH02CH03 CH04CH05 CH06CH07 CH08热电偶插头热电偶插头0008050301ST E J K -200.0~1300.0-200.0~800.0-200.0~1000.0-200.0~400.0-50.0~1650.0输入代码SN 与信号类型接上电源，通过485通讯连接到电脑或PLC 或人机界面 连电脑时我们有配套的监控软件 一台电脑或人机界面可以接64个模块 每个模块可以设置不同的地址或波特率RS48安装软件在电脑上按装盘里的驱动341复制电脑在线监控系统到电脑上如果是无线模块,已接好线，分别插在仪表上与电脑上315转USB 通讯接口24RS 485转US B 通讯接口接仪表RS 485+接仪表RS 485-1台电脑可监控20台无纸记录仪，最大多可达255测试点仪表连接电脑后，扫描电脑二维码，可通过手机远程监控电脑监控软件免费，一台电脑需要一个可根据实际定制电脑上位机软件接仪表RS 485+接仪表RS 485-自定义通道名称及单位名称 上下限电脑报警查询数据只需0.1秒 高速而稳定同时显示所有通道曲线 曲线放大 坐标位移功能视频教程 高效而稳定的上位机软件研发费用至少在数百万元之上无疑给成长中仪器仪表厂商带来困惑;为此科顺仪器愿将上位机软件共享给仪器仪表厂商使用;软件可永久授权软件并提共源代码;具有完全自主知识产权;自绘数据显示控件, 自主研发实时数据库，极小体积;可导出EXCEL软件仅供我司仪器仪表用户免费使用，不支持第三方硬件商业授权主要面向仪器仪表厂商即仪器仪表厂商生产的仪表或采集模块使用我们的软件来监控商业授权提供三年以上技术支持，并提供驱动开发;商业授权提供10种硬件驱动开发，并提供软件所有源码;为我司模块提供量程上下限配置设置模块输入类型如 4-20mA 0-5V Pt100等模块误差修正功能等视频教程 读测量值功能码寄存器地址寄存器说明0400-151~16通道温度值数据类型INT16功能码寄存器地址寄存器说明数据类型读内部寄存器0300-15返回通道1-16mV 值INT160316-311~16通道温度值INT1603254仪表类型INT1603255环境温度INT160332-471~16通道传感器输入类型表INT160348-631-16通道传感器误差修正值INT160364-791~16通道K 型热电偶温度值INT160380-951~16通道E 型热电偶温度值INT160396-1111~16通道N 型热电偶温度值INT1603112-1281~16通道J 型热电偶温度值INT1603128-1431~16通道Wre 3-25热电偶温度值INT1603144-1591~16通道T 型热电偶温度值INT1603160-1751~16通道B 型热电偶温度值INT1603175-1911~16通道R 型热电偶温度值INT1603192-2071~16通道S 型热电偶温度值INT1603208-2231~16通道Wre 5-26热电偶温度值INT1603224-2401~16通道F2型热电偶温度值INT1603253通讯地址INT1603252波特率INT16通讯协议模块适用于标准Modbus RTU 通讯协议，仪表支持下文中所描述的功能码。
k型热电偶说明书

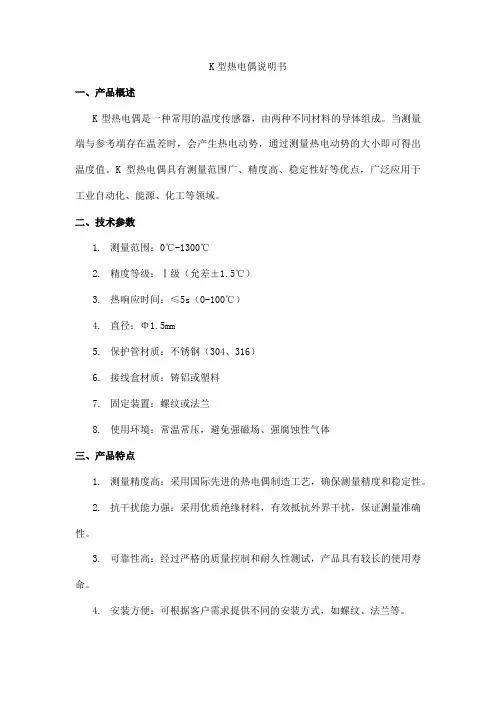

K型热电偶说明书一、产品概述K型热电偶是一种常用的温度传感器，由两种不同材料的导体组成。
当测量端与参考端存在温差时，会产生热电动势，通过测量热电动势的大小即可得出温度值。
K型热电偶具有测量范围广、精度高、稳定性好等优点，广泛应用于工业自动化、能源、化工等领域。
二、技术参数1.测量范围：0℃-1300℃2.精度等级：Ⅰ级（允差±1.5℃）3.热响应时间：≤5s（0-100℃）4.直径：Φ1.5mm5.保护管材质：不锈钢（304、316）6.接线盒材质：铸铝或塑料7.固定装置：螺纹或法兰8.使用环境：常温常压，避免强磁场、强腐蚀性气体三、产品特点1.测量精度高：采用国际先进的热电偶制造工艺，确保测量精度和稳定性。
2.抗干扰能力强：采用优质绝缘材料，有效抵抗外界干扰，保证测量准确性。
3.可靠性高：经过严格的质量控制和耐久性测试，产品具有较长的使用寿命。
4.安装方便：可根据客户需求提供不同的安装方式，如螺纹、法兰等。
5.防护等级高：接线盒、保护管等部件均采用防水、防尘设计，可在恶劣环境下使用。
四、使用方法1.安装方式：根据现场实际情况选择合适的安装方式，如螺纹或法兰安装。
安装时应确保测量端与被测介质充分接触，且不受拉力或压力影响。
2.接线方式：按照接线盒上的标示接好正负极，如有需要可加装屏蔽线以降低干扰。
接线时应确保接触良好，防止虚接导致测量误差。
3.校准方法：在使用前应进行校准，将热电偶置于标准温度计旁，调整测量系统的零点和量程，确保测量准确性。
4.注意事项：避免在高温或剧变的环境中使用，以免影响测量精度和热电偶寿命；定期检查接线和保护管状况，如有损坏应及时更换；在腐蚀性气体环境中使用时，应定期清洗保护管和接线盒内部，保持清洁干燥。
5.使用环境：保持测量现场的清洁干燥，避免灰尘、油污等杂质影响测量精度；在高温环境中使用时，应采取相应的隔热措施，防止热电偶过热损坏；在低温环境中使用时，应采取相应的保温措施，防止热电偶过冷失效。
K型热电偶温度采集模块的基本参数
K型热电偶温度采集模块的基本参数热电偶温度采集模块简介：DAM-3088模块是全新一代基于嵌入式系统的热电偶温度采集模块，采用标准 DIN35 导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。
模块配置有 RS232 接口，方便与 PC 或 PLC 通信，模块配置有 RS485 接口，可单独与 PC 或 PLC 通信，也可以与多个 485 模块组网使用。
DAM-3088 可采集8 路K 型热电偶；转换精度高达0.5℃。
另外模块可支持电压型信号输入。
采用先进的磁隔离技术，有效保障数据采集的速度、可靠及安全。
模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。
DAM-3088 采用 16 位高精度 AD 芯片采集热电偶输出的电压信号，再通过适当的算法将电压信号转换为对应的温度信号，整体转换精度高达±0.5℃，分辨率高达0.1℃。
能满足大多数的工业现场数采集要求。
产品针对工业应用设计：通过 DC-DC 变换，实现测量电路和主控电路电源隔离；同时控制单元与信号采集单元采用高性能磁隔离技术实现电气隔离，与一般的光电隔离相比数据通信更快更可靠。
热电偶温度采集模块参数：隔离耐压：DC 2500VESD 保护：±15KV供电范围：DC +8～+36V功耗：小于 1W工作温度：-40℃～+80℃工业级V0级防火塑料外壳保障产品应用各类环境安全安装方式：标准 DIN35 导轨安装输入通道数： 4\8 路 K 型热电偶输入温度范围：-40℃～1370℃转换速率：3 次/秒（单通道）转换分辨率：0. 1℃支持RS485,RS232可定制CAN测量精度：±0.5℃（典型值）输入端过压保护，过流保护，并有低通滤波通信接口:DAM-3088 配置有 1 路 RS232 与 1 路 RS485，RS232 可以直接与电脑连接，RS485 可以单个与 PLC 或其它主机连接，也可以多个模块组网后与 PLC 或其它主机连接。
k型热电偶说明书
k型热电偶说明书摘要：1.K 型热电偶的概述2.K 型热电偶的构成3.K 型热电偶的工作原理4.K 型热电偶的优点5.K 型热电偶的应用领域6.K 型热电偶的安装与维护正文：1.K 型热电偶的概述K 型热电偶是一种常见的温度传感器，主要用于测量高温环境中的温度。
它是由两种不同材料的导线组成，通过测量导线间的热电势差来确定被测物体的温度。
K 型热电偶具有响应速度快、量程广、抗干扰能力强等优点，因此在工业生产中得到了广泛应用。
2.K 型热电偶的构成K 型热电偶主要由两根导线组成，分别是正极导线和负极导线。
正极导线通常采用镍铬合金（NiCr）材料，负极导线采用镍硅合金（NiSi）材料。
两种材料的热电势特性不同，当温度发生变化时，它们之间的热电势差也会发生变化，从而可以通过测量这个差值来确定被测物体的温度。
3.K 型热电偶的工作原理K 型热电偶的工作原理基于热电效应。
当两种不同材料的导线连接在一起，并在温度发生变化时，它们之间就会产生热电势差。
这个势差与被测物体的温度成正比，因此可以通过测量这个势差来确定被测物体的温度。
K 型热电偶的灵敏度较高，可以测量高达1200℃的温度。
4.K 型热电偶的优点K 型热电偶具有以下优点：（1）响应速度快：K 型热电偶的响应速度较快，能够实时反映被测物体的温度变化。
（2）量程广：K 型热电偶可以测量高达1200℃的温度，适用于广泛的高温测量场景。
（3）抗干扰能力强：K 型热电偶具有较强的抗干扰能力，不受环境温度、光照、磁场等因素的影响，能够准确测量被测物体的温度。
5.K 型热电偶的应用领域K 型热电偶广泛应用于各种高温测量场景，如钢铁、冶金、化工、航空航天等行业。
在这些行业中，K 型热电偶可以实时、准确地测量高温物体的温度，为生产和安全提供有力保障。
6.K 型热电偶的安装与维护在安装K 型热电偶时，应确保正负极导线连接正确，并避免与其他电器设备产生干扰。
在使用过程中，应定期检查热电偶的工作状态，发现异常及时处理。
OMK-PGT4 热电偶和分析型输入数据采集模块说明书
OMK-PGT4The OMK-PGT4 thermocouple and analog input data acquisitionmodule accepts four thermocouple inputs and six single-ended or three differential analog voltage inputs. The analog voltage inputs have 11-bit resolution in single-ended mode and 12-bit resolution in differential mode. Each analog voltage input has programmable gains of 1, 2, 4, 5, 8, 10, 16 or 20.The thermocouple inputs can be used with type J, K or Tthermocouples in any combination.The module provides an ambient temperature sensor for coldjunction compensation. The OMK-PGT4 is hosted and powered by a PC compatible printer port and no external power supply is required.The module also has four bi-directional digital I/O ports which can be set or cleared based on the analog inputs using the included software. The software is a Microsoft Windows compatible display and logging program. A Data Plotter is included that allows the analog input values to beplotted versus time. Data may also be logged at user specified intervals in a format which iscompatible with most spread sheet programs. Windows Active Xcontrols (OCX) are included for use with development languages such as Microsoft Visual Basic, Visual C++, Borland C++ and Borland Delphi.C-67Parallel Port Data Acquisition Systemߜ 4 Thermocouple Inputs and 6 Single-Ended or 3 Differential Voltage InputsߜVoltage Inputs have Programmable Gains of 1, 2, 4, 5, 8, 10, 16 or 20ߜ4 Digital I/O Lines ߜCompatible with Windows95/98/NT4/2000/MEOMK-PGT4$129operator’s manual on CD ROM.Ordering Example: OMK-PGT4 ,OMEGACARE SM 1 year extended warranty for theOMK-PGT4(adds 1 year to standard 1 year warranty), and OMK-STP25A screw terminal panel, $129 + 25 + 35 = $189.SpecificationsTHERMOCOUPLE/MILLIVOLT INPUTSNumber of inputs:4 (J, K, T or millivolt)Ranges:Type J, -50 to 800°C;Type K, -50 to 1000°C; Type T,-25 to 500°C; -6.5 to 46.5 mV Thermocouple Accuracy:1.0°C @ 25°CThermocouple Resolution:0.1°C Millivolt Accuracy:0.5% livolt Resolution:0.01 mV VOLTAGE INPUTSNumber of Analog Inputs:6single-ended or 3 differential Resolution:11-bit (single-ended mode), 12-bit (differential mode)Analog Input Range:+2.048 Vdc Input Impedance:10 kOhm Offset Error: +3 LSBLinearity Error:+0.5 LSB Gain Error:+1.0 LSBOver-Voltage Protection:+15 Vdc DIGITAL I/ONumber of Digital I/O Lines:4Max. Current (Sinking):4 mA Max. Current (Sourcing):0.5 mA Overvoltage Protection:+5 Vdc GENERALOperating Temperature Range:0 to 70°C (-18 to 158°F)Dimensions:58.4mmH x 55.8mmW x 15.2mmD (2.3 x 2.2 x 0.6")Power Consumption:50 mW Hardware Conversion Time:20ms (with included softwareParallel Port Compatibility:SPP,BPP, EPP, ECP (modules are self-clocking to eliminate port speed problems)Windows Software:included software is compatible with WIN 95/98/NT4/2000/MeCANADA www.omega.ca Laval(Quebec) 1-800-TC-OMEGA UNITED KINGDOM www. Manchester, England0800-488-488GERMANY www.omega.deDeckenpfronn, Germany************FRANCE www.omega.frGuyancourt, France088-466-342BENELUX www.omega.nl Amstelveen, NL 0800-099-33-44UNITED STATES 1-800-TC-OMEGA Stamford, CT.CZECH REPUBLIC www.omegaeng.cz Karviná, Czech Republic596-311-899TemperatureCalibrators, Connectors, General Test and MeasurementInstruments, Glass Bulb Thermometers, Handheld Instruments for Temperature Measurement, Ice Point References,Indicating Labels, Crayons, Cements and Lacquers, Infrared Temperature Measurement Instruments, Recorders Relative Humidity Measurement Instruments, RTD Probes, Elements and Assemblies, Temperature & Process Meters, Timers and Counters, Temperature and Process Controllers and Power Switching Devices, Thermistor Elements, Probes andAssemblies,Thermocouples Thermowells and Head and Well Assemblies, Transmitters, WirePressure, Strain and ForceDisplacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and Strain Measurements, Load Cells, Pressure Gauges, PressureReference Section, Pressure Switches, Pressure Transducers, Proximity Transducers, Regulators,Strain Gages, Torque Transducers, ValvespH and ConductivityConductivity Instrumentation, Dissolved OxygenInstrumentation, Environmental Instrumentation, pH Electrodes and Instruments, Water and Soil Analysis InstrumentationHeatersBand Heaters, Cartridge Heaters, Circulation Heaters, Comfort Heaters, Controllers, Meters and SwitchingDevices, Flexible Heaters, General Test and Measurement Instruments, Heater Hook-up Wire, Heating Cable Systems, Immersion Heaters, Process Air and Duct, Heaters, Radiant Heaters, Strip Heaters, Tubular HeatersFlow and LevelAir Velocity Indicators, Doppler Flowmeters, LevelMeasurement, Magnetic Flowmeters, Mass Flowmeters,Pitot Tubes, Pumps, Rotameters, Turbine and Paddle Wheel Flowmeters, Ultrasonic Flowmeters, Valves, Variable Area Flowmeters, Vortex Shedding FlowmetersData AcquisitionAuto-Dialers and Alarm Monitoring Systems, Communication Products and Converters, Data Acquisition and Analysis Software, Data LoggersPlug-in Cards, Signal Conditioners, USB, RS232, RS485 and Parallel Port Data Acquisition Systems, Wireless Transmitters and Receivers。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
K型热电偶采集模块使用说明
一.概述
8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。
二.技术指标
型号：TDAM7018 通道数： 8通道
信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型
电流采集范围:±20mA, 0-20 mA, 4-20Ma
电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V
精度：0.1级 分辩率: 24位 扫描周期：100ms
采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒
通讯接口：RS485接口.光电隔离，ESD保护.
标准协议：MODBUS-RTU DECON协议
工作电源：9-36VDC 功耗: 1.0W
冷端补偿误差： <±1℃. 环境温度：温度-20～70℃
相对湿度:≤85% RH 无凝结 通讯距离：1200米，可加中继延长
安装方式：DIN35mm标准导轨卡装或螺钉固定.
产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM
三．功能和特点
z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.
z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒
z通讯接口： RS485接口. 隔离电压： 3000 VDC.
z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！
z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.
z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;
z业界独创2: 唯一能采2000多度的钨铼型热电偶
z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.
z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.
z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.
z接线端子: 插拔式端子;
z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.
z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)
四.应用领域
SMT行业温度数据监测 电子设备厂温度数据监测
电子产品的温度数据监测 冷藏库温度监测
仓库温度监测 药厂GMP监测系统
环境监测 电信机房监测
过程温度监测 啤酒生产
空调监测 石油仪器设备
机房环境监测工程 库房环境监测工程
塑料机械设备数据监测 高校等做实验
菜棚/养殖棚的温湿度监测….
五. 所需配件：
z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。
