净水厂工艺说明
净水厂的工艺流程
净水厂的工艺流程
净水厂是一种用于处理自来水的设施，其目的是去除水中的杂质、细菌、病毒等有害物质，使水变得更加清洁、卫生。
净水厂的工艺流程主要包括预处理、混凝、沉淀、过滤、消毒等几个步骤。
1. 预处理
预处理是净水厂的第一步，其目的是去除水中的大颗粒杂质，如泥沙、树叶、水草等。
预处理通常采用格栅、砂池、旋流器等设备。
首先，水经过格栅，去除大颗粒杂质；然后，水进入砂池，通过沉淀作用去除较小的杂质；最后，水进入旋流器，使残留的杂质沉淀到底部。
2. 混凝
混凝是净水厂的第二步，其目的是将水中的细小悬浮物聚集成较大的团块，以便于后续处理。
混凝通常采用铁盐、铝盐等化学药剂。
这些药剂能够与水中的悬浮物发生化学反应，形成较大的团块，称为絮凝体。
3. 沉淀
沉淀是净水厂的第三步，其目的是将絮凝体沉淀到底部。
沉淀通常采用沉淀池等
设备。
在沉淀池中，水经过缓慢的流动，使絮凝体沉淀到底部，形成泥浆。
4. 过滤
过滤是净水厂的第四步，其目的是去除水中的微小悬浮物和残留的杂质。
过滤通常采用砂滤器、活性炭滤器等设备。
在砂滤器中，水通过多层砂层，去除微小悬浮物和水中的有机物；在活性炭滤器中，水通过活性炭，去除水中的异味和有机物。
5. 消毒
消毒是净水厂的最后一步，其目的是杀灭水中的细菌、病毒等有害微生物。
消毒通常采用氯气、臭氧等消毒剂。
这些消毒剂能够与水中的有机物和微生物发生化学反应，杀灭其中的细菌、病毒等有害微生物。
以上是净水厂的工艺流程，通过这些步骤，可以将自来水变得更加清洁、卫生，保障人们的健康和生活质量。
净水厂工艺操作规程
净水厂工艺操作规程净水厂是用来处理自然水源中的杂质和污染物，使其变为符合国家标准的饮用水的设施。
为了确保净水厂的正常运行和水质的安全性，需要制定一套科学的工艺操作规程。
下面是一份净水厂工艺操作规程的示例，供参考：一、净水厂工艺操作规程1. 水源处理a. 检查水源水质情况，包括水源水量及水质监测数据。
b. 根据水源水质调整加药剂的种类和用量。
c. 预处理工艺包括: 混凝、沉淀、过滤等。
d. 调整预处理设备的运行参数，确保预处理效果和水源稳定供应。
2. 分离工艺a. 设置好分离设备，如沉淀池和过滤池。
b. 监测分离设备的运行参数，确保分离效果和水质出水稳定。
c. 定期清洗分离设备，确保设备的正常运行。
3. 消毒工艺a. 确定消毒方式，如使用氯化物消毒、紫外线消毒等。
b. 设定消毒剂的投放量，根据水质测试结果进行调整。
c. 定期监测消毒剂的残留浓度，确保消毒的有效性。
4. 后处理工艺a. 设置好滤料池和活性炭池等后处理设备。
b. 定期检查后处理设备的状态，确保设备的正常运行。
c. 定期更换滤料、活性炭等耗材，确保水质出水符合标准。
5. 水质监测a. 设立水质监测点，包括进水口、出水口、预处理出口等位置。
b. 定期对水质进行监测，包括对悬浮物、浊度、PH 值、溶解氧、细菌总数等参数的测试。
c. 根据水质监测结果，及时调整工艺参数和操作方法。
6. 废水处理a. 确定净水厂的废水处理方式，如沉淀池沉淀处理、生物处理等。
b. 对废水进行定期监测，确保废水处理效果和排放标准的合格。
7. 设备维护a. 定期对设备进行检查和维护，包括清洗、更换部件等。
b. 建立设备维护记录，及时记录并处理设备故障和异常情况。
c. 对设备进行定期性能测试，确保设备运行正常。
二、净水厂操作人员的要求和责任1. 操作人员应具备相关净水工艺的专业知识，掌握工艺流程和操作要点。
2. 操作人员应定期参加培训和考核，保持工艺操作的熟练水平。
3. 操作人员应严格按照工艺操作规程进行操作，确保水质的稳定和安全。
净水工艺及流程课件
03
净水技术介绍
活性炭吸附技术
在此添加您的文本17字
总结词：高效吸附
在此添加您的文本16字
详细描述：活性炭具有大量的微孔和比表面积，可以高效 吸附水中的有机物、重金属离子、余氯等杂质。
在此添加您的文本16字
总结词：广泛应用
家庭净水系统案例二
家庭净水系统案例三
该家庭净水系统结合了超滤膜技术和 紫外线消毒技术，既能够有效去除水 中的细菌和病毒，又能保证水的口感 和品质。
该家庭净水系统采用反渗透技术，能 够去除水中的几乎所有杂质和有害物 质，提供纯净的饮用水。
公共场所净水系统案例
公共场所净水系统案例一
该公共场所净水系统为学校和办公楼提供饮用水，采用纳 滤膜技术，去除水中的有害物质，同时保留对人体有益的 矿物质。
详细描述：纳滤技术的操作压力低， 能耗相对较低，且对环境的污染较小 。
04
净水设备与材料
净水设备的分类与选择
净水设备分类
根据处理原理和应用场景，净水设备可分为过滤式净水器、吸附式净水器、电渗析净水器、反渗透净水器等。
选择依据
选择净水设备时，需考虑水源水质、用水量、出水用途等因素，以及设备性能、价格、安装维护成本等因素。
该工业净水系统为半导体生产提供高纯度水，采用反渗透技术和紫外线
消毒技术，去除水中的微粒、金属离子和微生物，保证生产的高效性和
稳定性。
THANKS
感谢观看
活性炭具有发达的孔隙结构和较大的 比表面积，能够吸附水中的有机物、 余氯和异味。
消毒
氯消毒
向水中通入氯气，杀灭水中的细菌、病毒和原生动物。

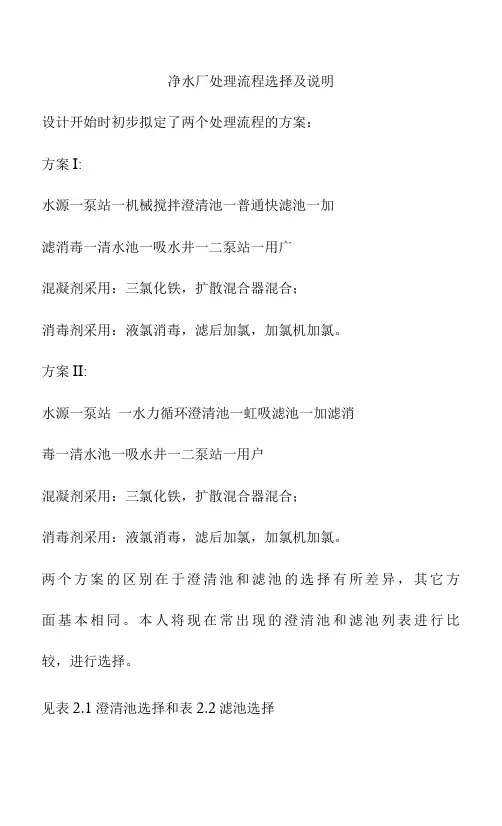

净水厂处理流程选择及说明
净水厂处理流程选择及说明设计开始时初步拟定了两个处理流程的方案：方案I:水源一泵站一机械搅拌澄清池一普通快滤池一加滤消毒一清水池一吸水井一二泵站一用广混凝剂采用：三氯化铁，扩散混合器混合；消毒剂采用：液氯消毒，滤后加氯，加氯机加氯。
方案II:水源一泵站一水力循环澄清池一虹吸滤池一加滤消毒一清水池一吸水井一二泵站一用户混凝剂采用：三氯化铁，扩散混合器混合；消毒剂采用：液氯消毒，滤后加氯，加氯机加氯。
两个方案的区别在于澄清池和滤池的选择有所差异，其它方面基本相同。
本人将现在常出现的澄清池和滤池列表进行比较，进行选择。
见表2.1澄清池选择和表2.2滤池选择管选用铸铁管；出水管流速为 3.89m/s,管径DN350mm, L=2.5m。
，出水管选用钢管；四条出水管并联后，出水总管为DN500mm,流速为 2.43m/s。
（-）泵房布置水泵机组的排列是泵房布置的重要内容，它决定泵防建筑面积的大小，机组的间距以不能妨碍操作和维修的需要为原则。
因所选的泵的是300s-12型水泵是侧向进水和侧向出水的水泵，所以采用横向排列。
要适当增加泵房的长度，但跨度小, 进出水管顺直，水利条件好，可减少水头损失，省电。
1水泵凸出部分到墙的净距Al=2.0m；2出水侧水泵基础与墙的净距Bl=2.04m （包括一个止回阀和一个闸阀的长度）；3进水侧水泵基础与墙的净距Dl=3.2m （包括一个闸阀的长度）；4电动机凸出部分与配电设备的净距应保证电动机转子检修时能拆卸，并保持一定的距离Cl=2.4m；5水泵基础之间的净距El=2.0m；水泵房的尺寸为（按长方形布置）L=A1+C1 +3E1+4L= 17.5mB= D1+ B1+ B5=6m（三）起重设备的选型与布置因最大设备的重量为709kg,所以选用起重在0.5-2.0吨之间的电动单轨吊车梁。
单轨吊车梁配置电动葫芦；即可垂直起举设备，也能水平运移；其运动轨迹取决于吊车梁的布置；采用U形布置形式。
水厂净水工艺标准归纳
自来水厂净水工艺本归纳说明就水厂的细节工艺流程逐一说明。
按传统水厂净水基本工艺流程第一节 取水工艺地表水取水构筑物分为固定式取水构筑物，活动式取水构筑物，特种取水构筑物。
固定式取水构筑物主要有岸边式、河床式、竖井泵房式和斗槽式等。
而大多数采用比较多的是岸边式和河床式。
1.1固定式取水构筑物1.1.1河床式取水构筑物河床式取水构筑物适用于河床稳定，岸坡平缓，主流离岸较远，岸边水深不够或水质不好，而河中具有足够水深或较好水质时。
其构成是：取水头部、进水管、吸水间和泵站。
（1）取水头部其要求是：①避免吸入泥沙；②不引起附近河床的冲刷；③避免其进水口被水内冰堵塞；④不被船只、木排及流冰撞击；⑤便于清洗。
其设计要求：①具有合理的外形；②取水头部进水口的位置适当，其上缘在最低水位以下0.5~1.0，冰盖底面以下0.2~0.5m ，其下缘高出河底1.0~1.5m ；③进口水流速度适当。
其类型有：喇叭管、蘑菇型、鱼型罩、箱式、墩式、斜板式、活动式。
箱式取水头部由周边开设进水孔的钢筋砼箱和设在箱内的喇叭管组成。
进水孔总面积较大，能减少冰渍和泥沙进入量。
适用于冬季冰凌较多或含沙量不大，水深较小的河流上采用，中小型取水工程用得较多。
中南地区含沙量较小的河流上箱的平面形状：圆形、矩形、棱形。
（2）进水管进水管有自流管与虹吸管之分，其自流管取水：自流管淹没在水中，河水靠重力自流，工作较可靠，水中含沙量较高时，为取得含沙少的水可在集水间壁上开设进水孔，可设置高位自流管。
适用于自流管埋深不大，或可以开挖隧道；而当河水位高于虹吸管顶时，无需抽真空即可自流进水；当河水位低于虹吸管顶，需先将虹吸管抽真空可进水。
虹吸高度2—6m 。
适用于河滩宽阔，河岸较高，且为坚硬岩石，埋设自流管需开挖大量土石方，或管道需要穿越防洪堤时可采用虹吸管。
优点：减少水下土石方量，缩短工期，节约投资。
缺点：对管材、施工质量要较高，运行管理要求严，要装置真空设备，严密不漏气，可靠性不如自流管。
净水厂的典型工艺流程
净水厂的典型工艺流程
1.水源地水质预处理：对水源地进行预处理，如自然沉淀、筛网过滤等，去除水中的大颗粒杂质。
2. 水泵进水：使用水泵将处理后的水送入净水厂。
3. 絮凝池处理：加入絮凝剂（如聚合氯化铝等），混合搅拌后使水中的小颗粒杂质凝聚成较大的颗粒，并沉淀到底部。
4. 澄清池处理：将絮凝池处理后的水送入澄清池，使水中的颗粒杂质继续沉淀，从而使水更加清澈。
5. 滤水处理：将澄清池处理后的水送入滤水池。
滤水池中通常会使用多层滤料（如石英砂、活性炭等）对水进行过滤，去除水中的微小颗粒、浊度、异色等。
6. 加氯消毒：经过上述处理后的水需要进行消毒处理，一般使用氯气等消毒剂对水进行处理，杀灭水中的细菌和病毒。
7. 净水出厂：消毒后的水送入出厂水箱，等待供应给居民使用。
以上就是净水厂的典型工艺流程，不同的净水厂可能会根据实际情况进行适当的调整。
- 1 -。
净水厂工艺流程
净水厂工艺流程净水厂是指利用物理、化学、生物等方法对自然水进行处理，以达到消除污染物、改善水质的目的的设施。
净水厂的工艺流程是一个复杂的系统工程，需要经过多个环节的处理才能最终得到符合生活饮用水标准的净水。
下面将介绍净水厂的工艺流程。
首先，原水进入净水厂后，经过预处理工艺，包括过滤、混凝、絮凝等步骤，去除水中的悬浮物、泥沙、铁锈等杂质。
这些工艺可以有效地净化水质，为后续的处理提供良好的条件。
接着，经过初次沉淀，将水中的悬浮物和絮凝物沉淀到底部，再进行上清液的处理。
这一步骤可以有效地去除水中的浑浊物质，提高水质的透明度。
然后，进入混凝沉淀工艺，通过给水加入絮凝剂，使细小的悬浮物聚集成较大的絮凝体，便于后续的沉淀分离。
这一步骤可以有效地去除水中的胶体颗粒和大分子有机物，提高水质的透明度和净化程度。
随后，进行过滤处理，通过过滤介质对水进行过滤，去除水中的微生物、胶体颗粒、有机物等，提高水质的纯净度。
再者，进行消毒处理，通过加入消毒剂对水进行消毒杀菌，以杀灭水中的细菌、病毒等微生物，保证水质的卫生安全。
最后，进行净水调整，对水的PH值、硬度、溶解氧等指标进行调整，以达到生活饮用水的标准要求。
在整个净水厂的工艺流程中，各个环节相互配合，相互作用，共同完成对水质的净化处理。
每一个环节都至关重要，任何一个环节出现问题都可能影响最终的净水质量。
因此，净水厂的运行管理十分重要，需要严格按照标准操作，确保净水质量达标。
总的来说，净水厂的工艺流程是一个复杂而又精密的系统工程，需要各个环节的精准配合和严格管理，才能最终得到高质量的净水产品，为人们的生活提供清洁、健康的饮用水。
净水给水设备设备工艺原理
净水给水设备设备工艺原理
随着人们对水质安全的重视与生活水平的提高，净水给水设备的应用逐渐扩大。
净水给水设备通过一系列的过滤、分离工艺，将水中的有害物质、颗粒、微生物等除去，保证水质符合人们的健康需求。
本文将介绍净水给水设备的设备工艺原理。
设备工艺流程
净水给水设备的工艺流程一般包括以下几个步骤：
1.水源净化：根据水源不同的污染物种类和水质特点，采用
不同的处理方法进行前置处理，主要有颗粒物过滤、氧化还原处理、深度过滤等方法，以去除水中杂质和一部分有害物质。
2.预处理：通过过滤、电渗析、离子交换等技术进行物理过
滤、电化学阻挡、选择性吸附、重复浓缩等预处理工序，去除水中有害物质和离子，使水质达到要求。
3.纯净水制备：将预处理过的水按照一定的生产要求，经过
反渗透、超纯水等工艺，将水中离子、杂质、微生物等除去，制成纯净水或超纯水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
净水厂设计说明书1.工程概况（1）水厂近期净产水量为万m3/d.（2）水源为河水，原水水质如下所示：（4）气象资料：年平均气温22℃，最冷月平均温度4℃，最热月平均温度34℃，最高温度39℃，最低温度1℃.常年风向东南。
（5）地质资料：净水厂地区高程以下0～3米为粘质砂土，3～6米为砂石堆积层，再下层为红砂岩。
地基允许承载力为～公斤/厘米。
（6）厂区地形平坦，平均高程为米，水源取水口位于水厂西北50米，水厂位于城市北面1km。
（7）二级泵站扬程（至水塔）为40米。
2. 设计依据及原则设计依据（1）《给水排水工程快速设计手册-给水工程》（2）《给水排水设计手册.城镇给水》（第3册）（3）《给水排水工程师常用规范选》（上册）（4）《室外给水设计规范》（5）《给排水简明设计手册》（6）《给水工程》（7）《给水排水标准图集》（8）《给水排水设计手册-常用资料》（第1册）（9）《给水排水设计手册》（第9，10册）设计原则（1）水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以原水水质最不利情况进行校核。
城镇水厂自用水量一般采用供水量的5%---10%，必要时通过计算确定。
（2）水厂应该按近期设计，考虑远期发展。
（3）水厂中应考虑各构筑物或设备进行检修，清洗及部分停止工作时，仍能满足用水要求。
（4）水厂自动化程度，应着提高供水水质和供水可靠性。
（5）设计中必须遵守设计规范的规定。
3．工艺流程的确定根据《地面水环境质量标准》（GB3838－2002），原水水质符合地面水Ⅲ类水质标准，Ⅲ类主要适用于集中式生活饮用水地表水源地二级保护区、鱼虾类越冬场、洄游通道、水产养殖区等渔业水域及游泳区。
除浊度，色度和菌落总数偏高外，其余参数均符合《生活饮用水卫生标准》（GB5749－2006）的规定。
因此，该水厂应采用常规处理，采用“混凝→沉淀→过滤→消毒”流程，完善有效的混凝、沉淀和过滤，不仅能够有效地降低水的浊度，对水中某些有机物、细菌、病毒等的去除也有一定的效果。
消毒可灭活水中致病微生物，减少水中的细菌总数和大肠菌数我选择混合-絮凝沉淀-过虑-消毒这样的处理工艺.具体的工艺流程如下图所示:净水厂处理构筑物及设备型式选择投药系统投药系统有泵前投加、高位溶液重力投加、水射器投加、泵投加四种。
选用泵前投加，该投加方式适用于混凝自动控制系统，可定量投加不受压力管压力所限,但取水泵房距水厂不能太远，因为太远的话容易在吸水管内产生矾花，又在压水管内打碎，这就使矾花失效了，而本设计中的水源取水口仅离水厂50m，故选用泵前投加。
混合设备在本设计中,凝聚剂采用液体硫酸铝,采用泵前投加.溶解采用电动搅拌机搅拌溶解.混合的方式主要有: 管式混合,水力混合,机械搅拌混合以及水泵混合。
水力混合: 设备虽简单,但难以适应水量,水温等条件变化,故排除。
机械混合: 可以适应水量,水温等的变化,但是相应增加了机械设备,维修管理上的不方便。
水泵混合: 药剂投加在取水泵吸水管或喇叭口处,利用水泵叶轮高速旋转以达到快速混合目的.混合效果好,不需另建混合设施,节省动力,适合于投加点近絮凝池,可用于本次设计.还有由于省掉专门的混合设施,所以在以往的设计中较多采用,近来少用,原因: 管中流速低时,絮凝体还可能沉积管中, 对水泵混合的效果有了新的认识,例如G值偏小,投药量难以做到精确计量,难自动化控制投加.管式混合: 缺点是流量小时效果下降,由于该水厂属于中小型水厂,流量比较小,需设置专用混合池，混合池占地大，基建投资高。
综合优缺点，水泵混合设备与泵前投加投药系统配合，混合器构造简单，安装方便，混合快速而均匀，混合效果好，而本设计中的水源取水口仅离水厂50m，不会在吸水管内产生矾花，又在压水管内打碎，可确保药剂发挥效果，故选用选用水泵混合设备。
絮凝设备絮凝设备有隔板絮凝池、折板絮凝池、网格（栅条）絮凝池、穿孔旋流絮凝池机械絮凝池等五种方式。
网格絮凝池, 网格絮凝池处理效果好，水头损失小，絮凝时间较短，所造成的水流紊动接近与局部各向同性紊流。
网格或栅条絮凝池存在末端池底积泥现象,少数水厂发现网格上滋生藻类,堵塞网眼现象.隔板絮凝池在流量变化大时,絮凝效果不稳定，水流条件不甚理想,能量消耗的无效部分比例较大,故需较长絮凝时间(10min-15min),池子容积较大。
折板絮凝池, 折板絮凝池的优点是：水流在同波折板之间曲折流动或在异波折板之间缩放、流流动且连续不断，以至形成众多的小涡旋，提高了颗粒碰撞絮凝效果。
与隔板絮凝池相比，水流条件大大改善，即在总的水流能量消耗中，有效能量消耗比例提高，故所需絮凝时间可以缩短，池子面积减小。
折板絮凝池因板距小，安装维修较困难，折板费用较高。
综合上述，选用折板絮凝池。
沉淀池原水经投药、混合与絮凝后，水中悬浮杂质已形成粗大的絮凝体，要在沉淀池中分离出来以完成澄清的作用。
沉淀池有平流式沉淀池、斜管(板)沉淀池等。
平流式沉淀池虽然具有适应性强、处理效果稳定和排泥效果好等特点，但是，平流式占地面积大。
从经济性看，平流式沉淀池造价比斜管沉淀池低，操作管理方便，施工简单，对原水浊度适应性强。
斜管(板)沉淀池采用斜管组件，使沉淀效率大大提高，处理效果比平流沉淀池要好，而且占地面积少。
综合上述，选用斜管(板)沉淀池。
滤池滤池有普通快滤池、无阀滤池、虹吸滤池、移动罩滤池、V型滤池。
普通快虑池适用于大中型水厂,单池面积不宜超过100m*2,以免冲洗不均;可和平流或者斜管沉淀池组合使用,在原水常年浊度低,含藻量少,可直接过虑;高度须与所选絮凝,沉淀和清水池的高度相配合.无阀滤池由于构造简单,没有阀门,冲洗过程可以自动运行,一般用于小型水厂.虹吸滤池适用范围单池的适用水量万m*3/d.水厂产水量小时,虹吸虑池分格后,单格面积太小,不便施工安装;水厂产水量大时,如单格面积做得很大,采用小阻力配水系统,不易冲洗均匀.移动罩滤池 (虹吸式,大型水厂),(泵吸式,小型水厂) 水厂要有足够的机电保养维修力量,要求较高.V型滤池特点:截污能力大,反冲洗干净,过虑周期长,处理水质稳定,国内广泛应用,技术成熟.综合上述，采用拥有成熟运转经验的普通快滤池。
它的优点是采用砂滤料，材料易得，价格便宜；采用大阻力配水系统，单池面积可较大；降速过滤，效果好。
虹吸滤池池深比普快滤池大，冲洗强度受其余几格滤池的过滤水量影响，冲洗效果不如普通快滤池稳定。
故而以普快滤池作为过滤处理构筑物普通快滤池应用普遍，一般采用变速过滤，运行管理可靠，有较成熟的运转经验，池深较浅。
消毒系统水的消毒处理是生活饮用水处理工艺中的最后一道工序，其目的在于杀灭水中的有害病原微生物（病原菌、病毒等），防止水致传染病的危害。
氯: 消毒灭细菌,病毒效果好,而且原水水质PH=7,消毒效果更理想,在配水管网中有剩余消毒作用,应用广泛,适用于极大多数净水厂。
氯胺: 消毒灭菌,病毒效果差.受PH影响,应用少,适用于原水中有机物较多和供水管线较长时使用。
二氧化氯: 消毒灭菌,消灭病毒效果好.PH>7时较有效,中间产物多,尚未在城市水厂应用,适用于有机物如酚污染严重时,须现场制备,直接应用。
臭氧: 缺点,制造成本高,适用于有机物污染严重时,无持续消毒作用,需另加少量氯。
紫外线辐射: 需补加氯,应用少,限于小水量处理,适用于工矿企业等集中用水处理。
综合上述，选用氯消毒:氯是目前国内外应用最广的消毒剂,除消毒外还起氧化作用.加氯操作简单,价格较低,且在管网中有持续消毒杀菌作用,原水水质好时,一般为虑后消毒,它的杀菌能力较强，维持水中含氯量持久。
4.水厂的平面布置净水厂是给水处理的主要场所，给水处理的任务是通过必要的处理方法去除水中杂质，使之符合生活饮用水或工业使用所要求的水质。
水厂的平面布置应考虑以下几点要求：（1）布置紧凑，以减少水厂占地面积和连接管渠的长度，并便于操作管理。
但各构筑物之间应留处必要的施工和检修间距和管道地位；（2）充分利用地形，力求挖填土方平衡以减少填、挖土方量和施工费用；（3）各构筑物之间连接管应简单、短捷，尽量避免立体交叉，并考虑施工、检修方便。
此外，有时也需要设置必要的超越管道，以便某一构筑物停产检修时，为保证必须供应的水量采取应急措施；（4）建筑物布置应注意朝向和风向；（5）有条件时最好把生产区和生活区分开，尽量避免非生产人员在生产区通行和逗留，以确保生产安全；（6）对分期建造的工程，既要考虑近期的完整性，又要考虑远期工程建成后整体布局的合理性。
还应该考虑分期施工方便。
5.水厂的高程布置在处理工艺流程中，各构筑物之间水流应为重力流。
两构筑物之间水面差即为流程中的水头损失，包括构筑物本身，连接管道，计量设备等水头损失在内。
水头损失应通过计算确定，并留有余地。
各构筑物中的水头损失与构筑物和构造有关,各构筑物之间的连接管断面尺寸由流速决定。
当各项水头损失确定后,便可进行构筑物高程布置。
水厂设计时必须符合以下的设计要点：水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以原水水质最不利情况进行校核。
城镇水厂自用水量一般采用供水量的5%---10%。
水厂应按近期设计，考虑远期发展。
根据使用要求和技术经济合理性等因素，对近期工程亦可作分期建造的安排。
对于扩建、改造工程，应从实际出发，充分发挥原有设施的效能，并应考虑愿有构筑物的合理配合。
水厂设计中应考虑各构筑物或设备进行检修、清洗及部分停止工作时，仍能满足用水要求。
水厂自动化程度，应本着提高供水水质和供水可靠性，降低能耗、药耗，提高科学管理水平和增加经济效益的原则，根据实际生产要求，技术经济合理性和设备供应情况，妥善确定。
设计中必须遵守设计规范的规定。
力求直线布置,注意今后扩建,如不能直线布置,应注意扩建时构筑物间的相互衔接。
取水构筑物,二级泵站,加药间一次完成;泵房机电设备和加药,加氯间的设备可分期安装,一般采用预留位置或者更换水泵的方法。
水厂设计时有关说明:占地面积的确定:规模在20万m*3/d以下的水厂,单位万m*3用地面积为2700~3300m*2,其中道路和绿化占20-30%.净水构筑物力求布置集中,以缩短管线和便于管理,性质相近的辅助和附属建筑物尽量合并。
絮凝池与沉淀池宜建成一体,两池之间用穿孔花墙分隔(平流沉淀池)或者导流墙(斜管沉淀池)分隔。
虑池的操作室,二级泵房,加药间,化验室,检修间,办公室等应尽量接近南北向布置。
为了节省用地,平流沉淀池地下建造清水池,泵房上层布置变电配电室等。
净水构筑物上的主要通道应设栏杆,栏杆高度米.定。
当各项水头损失确定后,便可进行构筑物高程布置。
详情见设计计算和高程布置图。
2.设计计算书.混合设备的设计设计流量设计流量某水厂水工艺设计,处理规模：×104m 3/d,自用水量系数取10％，总处理量为×104m 3/d 。
