百分表检定仪安全操作及保养规程
百分表和千分表的操作规程及维护保养
百分表和千分表的操作规程及维护保养百分表和千分表是常用的测量工具，在工业生产、实验室以及日常生活中都有广泛的应用。
正确的操作规程和维护保养可以保证测量结果的准确性和工具的寿命。
本文将介绍百分表和千分表的操作规程及维护保养要点。
一、百分表的操作规程百分表是通过刻度盘上的刻度与指针进行测量的工具。
下面是百分表的正确操作规程：1. 准备工作：在使用百分表之前，确保工作台面平整，测量物体表面整洁无杂质。
2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与百分表的测量范围相符。
3. 选择合适的百分表：根据待测物体的尺寸和测量要求，选择合适的百分表，并确保其刻度清晰可读。
4. 固定百分表：将百分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。
5. 调整初始位置：将百分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。
6. 进行测量：轻轻旋转百分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。
保留小数点后的位数。
8. 清洁和保养：使用完毕后，及时清洁百分表表面，确保刻度清晰可读，存放在干燥的环境中，防止生锈和损坏。
二、千分表的操作规程千分表是一种高精度的测量工具，其测量范围更小，精确度更高。
下面是千分表的正确操作规程：1. 准备工作：在使用千分表之前，确保工作台面平整，测量物体表面整洁无杂质。
2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与千分表的测量范围相符。
3. 选择合适的千分表：根据待测物体的尺寸和测量要求，选择合适的千分表，并确保其刻度清晰可读。
4. 固定千分表：将千分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。
5. 调整初始位置：将千分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。
6. 进行测量：小心旋转千分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。
保留小数点后的位数。
百分表使用及保养规范
百分表使用及保养规范
1.0 目的
确保操作人员正确操作,测量准确性及仪器的有效维护.
2.0 适用范围
适用于测量物体较小的高度、厚度、孔深度、台阶高等测量。
3.0 适用部门
工艺质量部
4.0 测量步骤
4.1 构造(如图)：(百分表构造因生产商不同而各有不同,具体以仪器本身说明书为准）
8
测量针头
⑴副刻度盘:显示测定值的小数部分,每小格0.01mm。
⑵主刻度盘:显示测定值的整数部分,每小格1mm。
⑶固定板:用来固定在高度尺或其它量具上。
⑷测量杆:可在表体内上下移动(通常其活动范围即是可测量范围)。
⑸测量头：与测量面接触进行测定。
⑹玻璃罩：用来保证指针等内部零件。
⑺转盘：可用来调整对“0”位。
⑻表针：指示被测数据小数点后两位数据。
拟制
审核
变更标记变更履历日期批准。
内径百分表上量安全操作及保养规程
内径百分表上量安全操作及保养规程内径百分表是一种常用于测试工件孔径的精密测量工具。
正确的使用和保养能够保证其测量精度及工作寿命。
本文将介绍内径百分表上量的安全操作及保养规程。
安全操作规程1.检查工具：在使用内径百分表时，应先检查仪器是否完整、无损伤，并检查量具是否符合要求。
同时还需清洁测量刀片和内径百分表，保证其清洁度。
2.距离计设置：在量测前应设置距离计。
如使用电子距离计，应按电子距离计说明进行操作。
3.选择合适的刀片：根据被测工件的孔径选择合适的刀片。
如需两轴测量，还需选择合适的底座，以保证测量的准确性。
4.发现问题时停用：在使用内径百分表时，如发现异常或测量精度有误，应立即停用，检查原因后进行维修。
5.正确操作：在量测时，应轻推内径百分表靠近被测孔口，使其尽量贴合，保证测量精度。
同时，要注意保持工具和工件间的垂直状态。
6.避免碰撞：在使用内径百分表时，应保证其不会与硬物、工件及其他精密仪器发生碰撞，避免造成损坏。
7.存放保养：在使用完内径百分表后，应将其放置在干燥、无尘的环境中，避免水分、灰尘等物质对其造成损坏。
另外，还需做好定期的保养工作。
保养规程1.周期性校准：在使用内径百分表前，先进行周期性的校准工作，保证其测量精度。
原则上建议每年进行一次校准。
2.清洁保养：使用完内径百分表后，应及时清洁并擦干工具。
另外还需定期检查和更换测量刀片，保证其尖锐度和表面光洁度。
3.定期维护：内径百分表应定期进行维护，在进行保养工作时，应注意，所有保养工作均需在干净、整洁的环境中进行。
4.定期更换零件：在使用内径百分表时，由于机械摩擦、磨损等原因，某些零部件会受到损伤，因此需要定期更换。
建议每年进行一次全面的检查和更换工作。
总结内径百分表是非常常用的测量工具，在使用时需要注意安全操作规程，定期进行保养维护。
只有这样才能保证内径百分表的位于准确可靠，尽可能的减少错误测量，提高工作效率。
百分表的维护与注意事项
百分表的维护与注意事项
百分表的维护与注意事项如下：
1. 定期清洁：定期清洁百分表，避免灰尘和污垢对仪器的影响。
可以使用软布轻轻擦拭百分表外壳和刻度盘，并使用适当的清洁液清洁测量面。
2. 避免碰撞：在使用和储存过程中，应该避免百分表的碰撞，以防刻度盘和指针损坏或偏移。
3. 滴油保护：对于机械百分表，应定期给机械零部件滴油，以保持其正常运作。
使用时，可以滴几滴机械油到机械部件上，但不要过量。
4. 防止湿气：百分表应储存在干燥的环境中，避免受潮。
如果百分表受潮了，应立即擦干并放置在通风处晾干。
5. 调零校准：定期对百分表进行调零校准，以确保测量结果的准确性。
可以使用专业的校准工具进行校准，或者根据使用说明进行自我校准。
6. 避免超量使用：在使用百分表时，要注意不要超过仪器的额定量程，以免对百分表造成损坏。
7. 储存时避免受压：在储存百分表时，应避免将其放置在受压的地方，以免刻度盘和指针受损。
8. 正确使用：在使用百分表时，要遵循正确的使用方法和注意事项，以避免误操作造成的损害。
百分表检定规程
发放标记质量体系作业指导书百分表检定规程编号：Q/C&U（BK）G05-C721-041目的对该仪表检定调整方法进行规定，确保仪表精度能达到生产使用要求。
2 范围适用于本公司百分表进厂用使用中的检查和检定。
3职责3.1 仪表室人员：负责检定生产工厂所用的百分表，使用人配合。
4 作业程序4.1百分表检定项目和要求4.1.1外观百分表的各部分不应有碰伤、锈蚀、划痕、脱漆、毛刺等外观缺陷，表蒙应透明洁净，不应有气泡和磨毛现象，表盘刻线应清晰、平直、不应有断线和目视可见的粗细不匀；使用中的百分表允许有不影响使用的外观缺陷。
4.1.2各部分的相互作用百分表的总行程超过工作行程应不少于0.1mm，测杆移动及指针转动应平稳、灵活、指针安装应牢固可靠；百分表装夹后测杆能灵活移动，调零装置应平稳可靠，扭转测杆、示值变化不应超过1/2分度值。
4.2.3 指针与表盘的相互位置在自由状态下，指针应位于测杆轴线左侧上方60度—90度内，指针尖端应盖过刻度盘短线长度的30—80%；指针尖端到刻度盘之间的距离不大于1mm；指针尖端与刻线方向一致，不得有目力可见的偏针。
4.2.4 测力百分表的测力不得超过1.5牛顿，单向行程测力变化不大于0.5牛顿，同一点正反行程上测力落差不大于0.4牛顿。
4.2.6 测杆径向受力对示值的变化垂直于测杆加力1.5牛顿，百分表示值变化小于3um为0级，变化小于5um为1级。
4.2.7 示值变化、回程误差受检点示值变化小于3um为0级，小于5um大于3um为1级，回程误差小于3um为0级，3～5um为1级。
4.2.8 示值误差4.2百分表检定方法4.2.1 百分表外观，各部分相互作用、指针与表盘的位置的检定。
用试验和目力观察。
4.2.2 示值误差和回程误差的检定百分表全行程的示值误差是指检定正反向行程时，各受检点误差的最大与最小值的代数差，任意一转内的示值误差是指该转内正向行程和反向行程各受检点误差的最大值与最小值的代数差，每一受检点上正向和反向行程误差的代数差，即为该点的回程误差，取各受控点回程误差的最大值，作为受控百分表的回程误差。

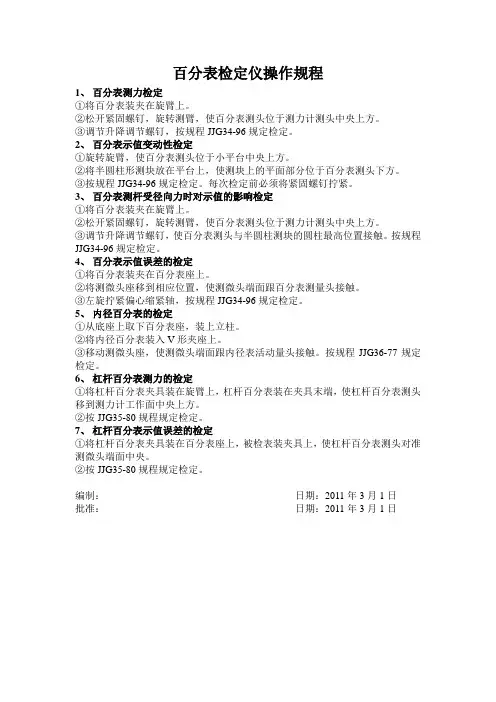

百分表检定仪操作规程
百分表检定仪操作规程1、百分表测力检定①将百分表装夹在旋臂上。
②松开紧固螺钉，旋转测臂，使百分表测头位于测力计测头中央上方。
③调节升降调节螺钉，按规程JJG34-96规定检定。
2、百分表示值变动性检定①旋转旋臂，使百分表测头位于小平台中央上方。
②将半圆柱形测块放在平台上，使测块上的平面部分位于百分表测头下方。
③按规程JJG34-96规定检定。
每次检定前必须将紧固螺钉拧紧。
3、百分表测杆受径向力时对示值的影响检定①将百分表装夹在旋臂上。
②松开紧固螺钉，旋转测臂，使百分表测头位于测力计测头中央上方。
③调节升降调节螺钉，使百分表测头与半圆柱测块的圆柱最高位置接触。
按规程JJG34-96规定检定。
4、百分表示值误差的检定①将百分表装夹在百分表座上。
②将测微头座移到相应位置，使测微头端面跟百分表测量头接触。
③左旋拧紧偏心缩紧轴，按规程JJG34-96规定检定。
5、内径百分表的检定①从底座上取下百分表座，装上立柱。
②将内径百分表装入V形夹座上。
③移动测微头座，使测微头端面跟内径表活动量头接触。
按规程JJG36-77规定检定。
6、杠杆百分表测力的检定①将杠杆百分表夹具装在旋臂上，杠杆百分表装在夹具末端，使杠杆百分表测头移到测力计工作面中央上方。
②按JJG35-80规程规定检定。
7、杠杆百分表示值误差的检定①将杠杆百分表夹具装在百分表座上，被检表装夹具上，使杠杆百分表测头对准测微头端面中央。
②按JJG35-80规程规定检定。
编制：日期：2011年3月1日批准：日期：2011年3月1日。
百分表检定仪标准器组操作规程
江苏恒立高压油缸股份有限公司JIANGSU HENGLI HIGH PRESSURE OIL CYLINDER CO.,LTD.百分表检定仪标准器组操作规程受控状态：文件编号：修订状态： A0分发号：编制：审核：批准：日期：日期：日期：会签与修订页：1 目的本规程规定了百分表检定仪标准器组的使用、维护的要求。
2 适用范围适用于本公司计量室检定人员在其岗位上从事的指示表类量具的检定修理工作。
3 职责3.1相关项目的计量检定员应具有中专及以上文化程度，并经上级计量管理部门考核合格，取得"指示表类量具"计量检定员证书。
4 工作程序5.1检定指示表类量具标准器组的辅助设备量仪测力计、表面粗糙度样板、千分尺、半径样板、专用环规。
5.2准备工作5.2.1检查百分表检定仪各附件是否齐全，各紧固螺丝作用是是否可靠。
5.2.2观察检定室内温、湿度是否达到检定规程的要求即：温度（20±10）℃，湿度≤80%。
应把温湿度实测值填入相应的原始记录表格内。
检定前被检指示表在室内平衡温度时间不少于1.5h。
5.3测微类量具的检定5.3.1外观检查用目力观察，合格的指示表应有分度值、制造厂名、工厂标志和出厂编号，表盘刻线应清晰平直，表蒙应透明洁净，测头上不应有碰伤、锈迹。
以及影响外观的其它缺陷。
5.3.2各部分相互作用、相对位置应符合被检量具检定规程或校准规范中的要求。
5.3.3指示表的测杆应超过工作行程终点，总行程应大于量程的10%。
5.3.4指示表的测杆处于自由状态时，指针应在零刻线的零刻线左侧10～25个分度内。
5.3.5测头的表面粗糙度，用表面粗糙度样板检定，应符合被检量具检定规程或校准规范中的要求。
5.3.6测力与、示值变动性、示值误差均应按照检定规程或校准规范中的要求，具体操作方法按照百分表检定仪说明书。
5.3.7各项检定结果均填入与被检量具相应的原始记录表。
5.3.8检定后不符合规程技术要求的量具要对不合格项目进行反复的修理和检定。
百分表操作规程
百分表操作规程
一、操作方法
要求：百分表属精密测量仪表，所以，在使用、保管、保养、检定等方面应严格按规定执行。
在正式使用前，查看检定标签是否完好，检定日期是否在有效期内，表针、刻度盘是否完好无损，推动顶杆大、小表针转动是否流畅。
支架百分表时，应牢固、可靠，查看是否选用了适宜量程的表具；根据预估量程和测量方向选定预留量程并旋紧固定钮。
读表时，应首先记录初读数，同时记录毫米表针和微米表针所处刻度数；之后再以同样方法记录检测过程中的其他测量读数。
收表时，应先手握表具旋松固定钮，将表具以垂直方向从固定架上取下，以防表具顶杆弯曲变形；并擦拭干净后放入表盒内。
二、仪器日常维护及定期保养
1．使用后可用柔软的干布及时清理表面灰尘；
2．不可用有机溶剂擦拭表盘外罩；
3．不得随意拆卸百分表；
4．百分表必须存放于表盒内，并避免震动或冲击；。
百分表操作规程
编号
批号
日期
1、目的
为了规范百分表的操作，确保其测量的正确性。
2、范围
本规程适用于范围在18-35mm、35-50mm、50-160mm的百分表。
3、使用操作
使用前应根据被测尺寸先选用可换测头和接杆号进行组合。
当用可换测头测量，测量范围比被测孔径小时，可用扳手将可换测头松开，垫入“0”号垫圈，再用扳手将可换测头拧紧。当用其它编号的可换测头进行测量时，测量范围的调整可用扳手将可换测头拧到适当位置，并用螺母锁紧。
2、范围
本规程适用于各种规格的百分表。
3、校准仪器
外径千分尺、标准量块
3、使用方法
a)先根据标准量块的尺寸选用可换测头和接杆号进行组合。
b)然后用标准外径千分尺测出标准量块的尺寸，记录数据，分别取三个标准量块测量，取其平均值。
c)然后用测量状态的千分尺来校准百分表，同样测量3个尺寸，取其平均值，要求尺寸误差在±0.01mm以内为准。
测量时，手握隔热套，压缩活动测头和护桥，把内径百分表放进被测孔内，使活动测头、可换测头和护桥与孔壁接触，再往复摆动测量头架，在径向平面内所得的最小尺寸，即为孔的实际尺寸。
附表18-35mm、35-50mm、50-160mm
型号
18-35mm
35-50mm
50-160mm
测
砧
头
尺
寸
18-20mm
35-40mm50Fra bibliotek60mm20-22mm
40-45mm
60-70mm
22-24mm
45-50mm
70-80mm
24-26mm
80-90mm
26-28mm
90-100mm
百分表的操作规程
百分表的操作规程百分表的操作规程1：范围本规范规定了百分表的通用方法和要求。
本规范适用于各表面的测量作业。
2：百分表的使用与保养百分表是将测头的直线位移变为指针的角位移的计量器具，用比较测量法完成测量用于不同表面的尺寸及其形状误差的测量。
3：使用前检查3.1：检查表头的相互作用和稳定性。
3.2：检查活动测头和可换测头表面光洁，连接稳固。
4：读数方法测量平面间的尺寸，任意方向内均最打的尺寸为平面间的测量尺寸。
百分表测量读数加上零位尺寸即为测量数据。
5：正确使用方法5.1：把百分表插入量表直管轴孔中压缩百分表一圈紧固。
5.2：选取并安装可换测头紧固。
5.3：测量时手握隔热装置。
5.4：根据被测尺寸调整零位。
用已知尺寸的平面调整零位,以平面间任意方向内均最小的尺寸对0位然后反复测量同一位置2-3次后检查指针是否仍与0线对齐如不齐则重调，为读数方便可用整数来定零位位置。
5.5 测量时摆动百分表找到平面的最大尺寸（转折点）来读数。
5.6 测杆、测头、百分表等配套使用不要与其他表混用。
6：维护与保养6.1：在不使用时要摘下百分表使表解除其所有负荷让测量杆处于自由状态。
6.2：成套保存于盒内,避免丢失与混用。
7：百分表测量应注意事项7.1：用百分表测量时应与表架结合使用，测量时表与表架应牢固结合，表架座应放平稳定。
7.2：测量时注意百分表的测量杆中心线与被测件平面要垂直，以避免出现测量误差。
7.3：用内径百分表时，应按被测件的尺寸调换相适应的测量杆，然后用外径千分尺校正百分表指针为零位后再测量。
测量时测量杆要在被测表面间缓慢摆动，以指针的最小值为被测件的实际尺寸值。
7.4：检测前注意擦干净測杆头和被测件表面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百分表检定仪安全操作及保养规程
前言
百分表检定仪是一种高精度的测量仪器，用于检测和校准百分表的
精度和准确性。
在使用和维护过程中，必须遵循一定的操作规程和安
全措施，以确保设备的正常工作和长期可靠性。
本文将介绍百分表检
定仪的安全操作和保养规程，希望能为用户提供一些有用的建议和指导。
一、安全操作规程
1.1 安全设施
1.百分表检定仪必须放置在平稳、干燥、通风、无腐蚀性气
体和化学品的场所中，保持箱体干净、无尘、无水、无油。
2.操作人员必须熟悉本机的使用说明，且未经训练人员禁止
操作本机器。
3.在使用百分表检定仪时，请确保周围环境安静，避免干扰
和噪声对测试结果产生影响。
4.百分表检定仪在运转中，请勿擅自拆卸机器和更换零部件，
确需维修时，请联系专业人员进行处理。
1.2 使用规范
1.在使用前，请检查设备的开关、电源、控制器等部分是否
正常，如出现故障或损坏，请及时联系维修人员。
2.在使用百分表检定仪时，请注意检查设备的精度和压力范
围是否符合测试对象的需求。
3.在进行测试之前，请确保测试对象的表面光滑、无氧化、
无杂质、无污染、无影响测量的缺陷。
4.在测试对象接触底座时，需要密封平稳，与接触底座平行，
并不得发生偏斜或摇摆现象。
5.在进行测试时，请务必按照设备使用说明书和标准操作流
程进行，以免误操作或造成不必要的损害。
1.3 安全操作措施
1.电源开关处于“关”位时，操作人员才能上机检测操作。
开机检测前要检查好操作环境，消除操作环境因素干扰和防止操作人员操作不当造成事故。
2.操作人员必须全神贯注地操作设备，避免分心或疏忽导致
意外的发生。
3.操作人员在使用设备时需配戴个人防护用品，如眼镜、口
罩、手套等，以确保人身安全和卫生。
4.在进行测试时，避免手离开操作盘，避免因无意中拉动电
线而产生不必要的伤害。
5.在测试完毕后，操作人员应注意清理现场、停机、关电源、
关闭相关设备，确保设备、人员和环境的安全。
二、保养规程
2.1 设备保护
1.在百分表检定仪闲置或使用后，应避免灰尘和其他物质进
入设备内部，应保持设备的干净整洁。
2.在设备运行时，应定期检查设备的各项部件是否正常，如
有故障或异响等异常情况，请及时联系专业维修人员进行处理。
3.定期对设备进行保养和维护，包括清洗、加油、涂油、紧
固螺栓、更换配件等。
2.2 电气保护
1.在进行百分表检定仪维修时，应先断开电源，等待设备完
全停止后再进行维护和维修。
2.不得擅自拆卸电气部件，避免因误操作造成电器故障或人
身伤害。
3.定期检查电线、插头和插座等电气设备是否正常，并保持
干燥、清洁，避免因电气设备损坏导致设备故障和人身安全问题。
2.3 零部件保养
1.定期对百分表检定仪的各种零部件进行清洁和润滑，如检
测台、底座、导轨、螺丝、弹簧等。
2.对于易磨损的零部件，如磨削部位和齿轮，应加强润滑和
保养，延长设备寿命。
3.定期对百分表检定仪进行全面检查、维护和保养，避免因
设备故障或磨损影响工作效率和准确度。
结语
百分表检定仪是一种高精度的测量设备，正确的操作和保养对保证其正常工作和准确性非常重要。
本文介绍了百分表检定仪的安全操作和保养规程，希望能够对用户提供一些有用的指导和建议，使设备的使用寿命和准确性得到更好的保障。
