装配工艺标准规范设计思路
电子产品装配工艺设计规范方案

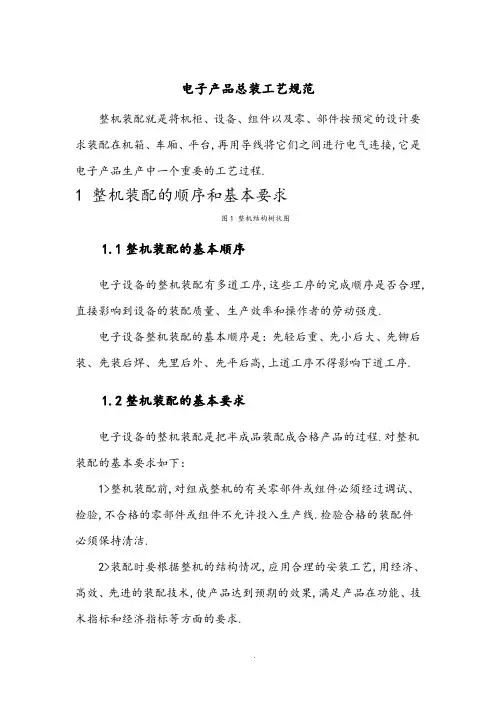

电子产品总装工艺规范整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台,再用导线将它们之间进行电气连接,它是电子产品生产中一个重要的工艺过程.1 整机装配的顺序和基本要求图1 整机结构树状图1.1整机装配的基本顺序电子设备的整机装配有多道工序,这些工序的完成顺序是否合理,直接影响到设备的装配质量、生产效率和操作者的劳动强度.电子设备整机装配的基本顺序是：先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高,上道工序不得影响下道工序.1.2整机装配的基本要求电子设备的整机装配是把半成品装配成合格产品的过程.对整机装配的基本要求如下：1>整机装配前,对组成整机的有关零部件或组件必须经过调试、检验,不合格的零部件或组件不允许投入生产线.检验合格的装配件必须保持清洁.2>装配时要根据整机的结构情况,应用合理的安装工艺,用经济、高效、先进的装配技术,使产品达到预期的效果,满足产品在功能、技术指标和经济指标等方面的要求.3>严格遵循整机装配的顺序要求,注意前后工序的衔接.4>装配过程中,不得损伤元器件和零部件,避免碰伤机壳、元器件和零部件的表面涂敷层,不得破坏整机的绝缘性.保证安装件的方向、位置、极性的正确,保证产品的电性能稳定,并有足够的机械强度和稳定度.5>小型机大批量生产的产品,其整机装配在流水线上按工位进行.每个工位除按工艺要求操作外,要求工位的操作人员熟悉安装要求和熟练掌握安装技术,保证产品的安装质量,严格执行自检、互检与专职调试检查的"三检"原则.装配中每一个阶段的工作完成后都应进行检查,分段把好质量关,从而提高产品的一次通过率.2 整机装配中的流水线2.1流水线与流水节拍装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作,每一个装配工人完成指定操作.在划分时要注意到每人操作所用的时间应相等,这个时间称为流水的节拍.装配的设备在流水线上移动的方式有好多种.有的是把装配的底座放在小车上,由装配工人沿轨道推进,这种方式的时间限制不很严格.有的是利用传送带来运送设备,装配工人把设备从传送带上取下,按规定完成装连后再放到传送带上,进行下一个操作.由于传送带是连续运转的,所以这种方式的时间限制很严格.传送带的运动有两种方式,一种是间歇运动<即定时运动>,另一种是连续均匀运动.每个装配工人的操作必须严格按照所规定的时间拍节进行.完成一部整机所需的操作和工位<工序>的划分,要根据设备的复杂程度、日产量或班产量来确定.2.2流水线的工作方式目前,电视机、收录机的生产,大都有整机装配流水线和印制电路板插焊流水线.其流水节拍的形式,分自由节拍形式和强制节拍形式两种.下面以印制电路板插焊流水线为例加以阐述.1>自由节拍形式自由节拍形式分手工操作和半自动化操作两种类型.手工操作时,装配工人按规定插件,剪掉多余的引线,然后在流水线上传递.半自动化操作时,生产线上配备着具有铲头功能的插件台,每个装配工人独用一台.整块线路板上元件的插装工作完成后,通过传送带送到波峰焊接机上.这种流水线方式的时间安排比较灵活,但生产效率低.2>强制节拍形式采用强制节拍形式时,插件板在流水线上连续运行,每个操作工人必须在规定的时间内把所要求插装的元器件、零件准确无误地插到印制板上.这种方式带有一定的强制性.在选择分配每个工位的工作量时应留有适当的余地,以便既保证一定的劳动生产率,又保证产品质量.这种流水线方式的工作内容简单,动作单纯,记忆方便,可减少差错,提高工效.3整机装配的工艺流程电子产品装配的工序因设备的种类、规模不同,其构成也有所不同,但基本工序并没有什么变化.其过程大致可分为装配准备、装联、调试、检验、包装、入库或出厂等几个阶段,据此来制订出整机装配的最有效工序.一般整机装配工艺的具体操作流程如图2所示.图2 装配工艺流程图由于产品的复杂程度、设备条件、生产场地条件、生产批量、技术力量及操作工人技术水平等情况的不同,因此生产的组织形式和工序也并非一成不变的,要根据实际情况进行适当调整.例如,小批量生产可按工艺流程主要工序进行,若大批量生产,则其装配工艺流程中的印制板装配、机座装配及线束加工等几个工序,可并列进行.在实际操作中,要根据生产人数、装配人员的技术水平等条件来编制最有利于现场指导的工序.3.1 整机装配中的接线工艺1>接线工艺要求导线的作用是用于电路中的信号和电能传输,接线是否合理对整机性能影响较大.如果接线不符合工艺要求,轻则影响电路信号的传输质量,重则使整机无法正常工作,甚至会发生整机毁坏.整机装配时接线应满足以下要求：<1>接线要整齐、美观,在电气性能许可的条件下减小布线面积.如对低频、低增益的同向接线尽量平行靠拢,分散的接线组成整齐的线扎.<2>接线的放置要可靠、稳固和安全.导线的连接、插头与插座的连接要牢固,连接线要避开锐利的棱角、毛边,避开高温元件,防止损坏导线绝缘层.传输信号的连接线要用屏蔽线导线,避开高频和漏磁场强度大的元器件,减少外界干扰.电源线和高电压线连接一定要可靠、不可受力.<3>接线的固定可以使用金属、塑料的固定卡或搭扣,单根导线不多的线束可用胶粘剂进行固定.2>接线工艺<1>配线配线是根据接线表要求准备导线的过程.配线时需考虑导线的工作电流、线路的工作电压、信号电平和工作频率等因素.<2>布线原则整机内电路之间连接线的布置情况,与整机电性能的优劣有密切关系,因此要注意连接线的走向.布线原则如下：①为减小导线间相互干扰,不同用途、不同电位的导线不要扎在一起,要相隔一定距离,或走线相互垂直交叉.例如,输人与输出信号线、低电平与高电平的信号线、交流电源线与滤波后的直流馈电线等.②连接线要尽量短,使分布电感和分布电容减至最小,尽量减小或避免产生导线间的相互干扰和寄生藕合.高频、高压的连接线更要注意此问题.③从线扎中引出分支接线到元器件的接点时,线扎应避免在密集的元器件之间强行通过.线扎在机内分布的位置应有利于分线均匀.④与高频无直接连接关系的线扎要远离高频回路,不要紧靠回路线圈,防止造成电路工作不稳定.⑤电路的接地线要妥善处理.接地线应短而粗,地线按照就近接地原则,避免采用公共地线,防止通过公共地线产生寄生耦合干扰.<3>布线方法①为保证导线连接牢固,美观,水平导线布设尽量紧贴底板,竖直方向的导线可沿框边四角布设.导线弯曲时保持其自然过渡状态.线扎每隔20～30cm以及在接线的始端、终端、转弯、分叉、抽头等部位要用线夹固定.②交流电源线、流过高频电流的导线,应远离印制电路底板,可把导线支撑在塑料支柱上架空布线,以减小元器件之间的耦合干扰.③一般交流电源线采用绞合布线.3.2 整机装配中的机械安装工艺要求整机装配的机械安装工艺要求在工艺设计文件、工艺规程上都有明确的规定,它是指进行机械安装操作中应遵循的最基本要求.其基本要求如下：1>严格按照设计文件和工艺规程操作,保证实物与装配图一致.2>交给该工序的所有材料和零部件均应经检验合格后方可进行安装,安装前应检查其外观、表面有无伤痕,涂敷有无损坏.3>安装时机械安装件的安装位置要正,方向要对,不歪斜.4>安装中的机械活动部分,如控制器、开关等,必须保证其动作平滑自如,不能有阻滞现象.5>当安装处是金属面时,应采用钢垫圈,以减小连接件表面的压强.仅用单一螺母固定的部件,应加装止动垫圈或内齿垫圈防止松动.6>用紧固件安装接地焊片时,要去掉安装位置上的涂漆层和氧化层,保证接触良好.7>机械零部件在安装过程中不允许产生裂纹、凹陷、压伤和可能影响产品性能的其它损伤.8>工作于高频率、大功率状态的器件,用紧固件安装时,不许有尖端毛刺,以防尖端放电.9>安装时勿将异物掉人机内,安装过程中应随时注意清理紧固件、焊锡渣、导线头以及元件、工具等异物.10>在整个安装过程中,应注意整机面板、机壳或后盖的外观保护,防止出现划伤、破裂等现象.3.3 整机装配中的面板、机壳装配面板用于安装电子产品的操纵和控制元器件、显示器件,又是重要的外观装饰部件.而机壳构成了产品的骨架主体,也决定了产品的外观造型,同时起着保护安装其他部件的作用.目前,电子产品的面板、机壳已向全塑型发展.1>面板、机壳的装配要求<1>凡是面板、机壳接触的工作台面,均应放置塑料泡沫或橡胶垫,防止装配过程中划伤其表面.搬运面板、机壳时,要轻拿轻放,不能碰压.<2>为了保证面板、机壳表面的整洁,不能任意撕下其表面的保护膜,保护膜也可以防止装配过程中产生擦痕.<3>面板、机壳间插入、嵌装处应完全吻合与密封.<4>面板上各零部件〕操纵和控制元器件、显示器件、接插部件等〔应紧固无松动,而其可动部分〕控制盒盖、调谐钮等〔的操作应灵活、可靠.2>面板、机壳的装配工艺<1>面板、机壳内部预留有各种台阶及成形孔,用来安装印制电路板、扬声器、显像管、变压器等其他部件.装配时应执行先里后外、先小后大的程序.<2>面板、机壳上使用自攻螺钉时,螺钉尺寸要合适,防止面板、机壳被穿透或开裂.手动或机动旋具应与工件垂直,钮力矩大小适中.<3>应按要求将商标、装饰件等贴在指定位置,并端正、牢固.<4>机框、机壳合拢时,除卡扣嵌装外,用自动螺钉紧固时,应垂直无偏斜、松动.4散热器的装配在电流流过元器件时要产生热量,特别是一些大功率元器件如变压器、大功率晶体管、大规模和功放型集成电路等产生的热量很多,这将使整机温度上升.为确保整机的正常运行,必须对这些部件采取一定的散热措施.散热的方法有自然散热和强迫通风散热两种.自然散热是指利用发热件或整机与周围环境之间的热传导、对流及辐射进行散热.强迫通风散热是利用风机进行鼓风或抽风,以提高整机内空气流动的速度,达到散热的目的.例如,计算机中CPU上安装高速风扇,大功率晶体管加装散热器等.下面只简单介绍晶体管散热器的装配工艺.4.1常见的晶体管散热器常见的晶体管散热器如图3所示,它一般是使用导热系数较高的铜、铝及合金按照一定的形状加工而成.现在铝型材散热器已标准化,使用时可参阅有关手册.图3 常见的晶体管散热器4.2散热器的装配要求①晶体管与散热器之间的紧固件要拧紧,且保证螺钉扭力一致,使晶体管外壳紧贴散热器.②需在晶体管与散热器之间垫绝缘片时,须采用低热阻材料,如硅脂、薄云母片或聚脂薄膜等.为提高散热效果,尽可能不用在管壳下垫绝缘片的方法,而采取在散热器与机架、印制电路板之间绝缘的方法.③安装一只晶体管时,其安装孔应设在散热器基面的中心,如安装两只或三只以上时,其安装孔的位置应设定在基面中心线均等位置上.④大批量组装晶体管与散热器时,应使用装配模具.将螺母、散热器、晶体管<或集成电路>、垫片和螺钉依次放人模具内,使用旋具将晶体管<或集成电路>紧固在散热器上,不能松动.5紧固件的装配在整机装配中,用来使零部件、元器件固定、定位的零件称为紧固零件,简称紧固件.常用的紧固件有螺钉、螺母、螺栓、螺柱、自攻螺钉、垫圈和铆钉等.5.1螺钉的选用十字槽螺钉外形美观,紧固强度高,有利于采用自动化装配.面板上尽量少用螺钉,必要时可采用半沉头或沉头螺钉,以保持平面整齐.当要求结构紧凑、连接强度高、外形平滑时,应尽量采用内六角螺钉或螺栓.如果安装部位是易碎零件<如瓷件、胶木件等>或是较软材料<如铝件、塑料件等>时应使用大平垫圈.连接件中被拧入件是较软材料<如铝件、塑料件等>或是金属薄板时,可采用自攻螺钉.5.2拧紧方法装配螺钉组时,应按顺序分步逐渐拧紧,以免发生结构件变形.拧紧长方形工件的螺钉组时,应从中央开始逐渐向两边对称扩展.拧紧方形工件和圆形工件的螺钉组时,应按交叉顺序进行.选择的螺钉旋具规格要合适,拧紧时旋具应保持垂直于安装孔表面.拧紧或拧松螺母或螺栓时,应尽量选用扳手或套筒,不要用尖嘴钳松紧螺母.拆卸已锈死的螺母、螺栓时,应先用煤油或汽油除锈,并用木锤等进行击打振动,然后再进行拆卸.5.3螺接工艺要求紧固后的螺栓外露的螺纹长度一般不能小于1.5倍螺距.螺钉连接有效长度一般不能小于3倍螺距.沉头螺钉紧固后,其头部应与安装面保持平整.允许稍低于安装面,但不能超过0.2mm.使用弹簧垫圈时,拧紧程度以弹簧垫圈切口压平为准.软、脆材料表面不能直接用弹簧垫圈,且拧紧时拧力要均匀,压力不能过大.弹簧垫圈应装在螺母与平垫圈之间.安装后,对于固定连接的零部件,不能有间隙和松动,活动连接的零部件,应能在规定方向和范围内活动.各零部件表面涂覆层〕电镀或喷漆〔不允许破坏.6 电源的装配电源是整机的一个重要单元部件.一般的电源具有重量较重,发热量较大等特点.为满足整机要求,电源装配时应注意以下几点：1>体积较大重量较重的元器件<如电源变压器、扼流圈等>,应安装在整机的最下部,安装位置可在机壳骨架上.如必须安装在印制板上,也应在印制板两端靠近支撑点处.这样有利于控制整机重心,保持整机平稳.2>发热较大的元器件<如大功率变压器、整流管和调整管等>,应安装在机壳通风孔附近,以便于对流换热.大功率整流管和调整管应使用散热器,并远离其它发热元件和热敏元件.3>某些整机的电源提供多种不同的电压,安装时对各电压生成通道应按要求严格调测,各电压的输出线要保持一定距离.特别要注意电源内带有高压的整机〕如电视机〔,高压端子及高压导线与机壳或机架应充分绝缘,并远离其它导线和地线,以免发生短路.低压和高压电路接地通常称为冷地和热地,应注意用RC元件将冷地和热地隔离,防止电流互相串扰.4>电源变压器会产生50Hz泄漏磁场,对低频放大器有一定影响,会产生交流声.因此,电源部分应与低频放大器隔离或对电源变压器进行屏蔽.。
装配式建筑的设计要求与施工标准
装配式建筑的设计要求与施工标准随着社会经济的快速发展，装配式建筑作为一种新型建筑形式逐渐受到广泛关注。
它以其绿色、节能、高效等特点，在解决住房紧缺和推动可持续发展方面具有重要意义。
然而，要保证装配式建筑的质量和安全性，设计要求与施工标准是不可或缺的。
本文将从设计要求和施工标准两个方面探讨装配式建筑的相关内容。
一、设计要求1. 模块化设计装配式建筑采用模块化结构，因此，在设计过程中需要充分考虑模块之间的连接方式和布局规划。
模块化设计能够提高施工效率，并便于后期拆卸和再利用。
2. 结构合理性装配式建筑的结构应具备良好的抗震性能和承载能力，并符合国家相关标准。
在设计过程中必须对荷载情况进行合理评估，并采取相应的措施来确保其稳定性和安全性。
3. 环境友好作为一种绿色建筑形式，装配式建筑在设计中应注重环境保护和可持续发展。
选择符合环保要求的材料和技术，并尽量减少施工过程中对环境的影响。
4. 能源效益装配式建筑应充分考虑节能问题，通过合理的设计来降低能源消耗。
例如，在建筑外墙、屋顶等部位采用隔热材料，增加采光面积，优化供暖、供冷系统等措施。
二、施工标准1. 施工工艺装配式建筑的施工是一个模块化组装的过程，在施工过程中需严格按照相关标准进行操作。
包括模块安装及固定、管道布置与接口处理、防水处理等。
2. 质量控制为了确保装配式建筑的质量，施工中必须严格执行质量控制标准。
从原材料采购到产品出厂，都需要进行复试检测和质量监控，以保证每一个模块的质量符合要求。
3. 安全管理在装配式建筑的施工现场应强化安全意识，并落实相应的安全管理制度。
必须为施工人员提供必要的安全防护设施，加强现场巡查和管理，确保施工过程中不发生事故。
4. 验收标准装配式建筑在竣工后需要进行验收。
验收标准主要包括外观质量、结构稳定性、功能性能以及安全使用等方面。
只有通过了相关验收标准，才能保证装配式建筑的安全可靠。
总之，装配式建筑的设计要求与施工标准是确保其质量和安全性的重要依据。
装配式建筑施工中的工艺规范与标准
装配式建筑施工中的工艺规范与标准随着现代对建筑节能、环保和快速施工需求的不断提升，装配式建筑逐渐成为一种受欢迎的建筑方式。
而在装配式建筑施工过程中，遵循工艺规范和标准是确保质量和安全的重要保障。
本文将从材料选择、施工流程和质量控制等方面介绍装配式建筑施工中的工艺规范与标准。
一、材料选择1.1 建材标准在装配式建筑施工中，首先需要合理选择各种建材。
针对不同构件，应按照相关国家或地区的建材标准进行选择。
例如，在选择钢结构时应符合《钢结构技术规程》（GB 50017），保证其强度和可靠性；在选择混凝土板材时应符合《混凝土结构设计规范》（GB 50010），确保其抗压强度和耐久性。
1.2 板件加工要求装配式建筑中最常使用的是预制楼板、墙板等板件。
这些板件需要经过精确计算与加工，以确保其质量合格。
加工过程中，应按照相关要求控制板件的尺寸、平整度和弯曲度等指标，以保证板件在装配过程中的连接和拼接能够顺利进行。
二、施工流程2.1 拼装准备在开始装配式建筑施工之前，需要做好拼装准备工作。
首先要明确各构件的编号和位置，并编制详细的安装方案。
同时，还需对施工现场进行清理和平整处理，以便于构件的存放和拼装。
2.2 构件安装在进行构件安装时，需要按照设计图纸和安装方案进行操作。
首先要正确并牢固地搭建起支撑系统，并保证其稳定性。
然后按照预定顺序将构件逐个安装到位，并采取适当的连接方法使其紧密结合。
2.3 现场检验为确保施工质量符合规范与标准要求，需要对现场进行必要的检验与验收。
例如，在墙板拼装完成后应进行垂直度检测，以保证墙体竖直度达到规范要求；在楼板安装完成后应进行水平度检测，以保证楼面平整度符合标准。
三、质量控制3.1 施工质量检验装配式建筑施工过程中，应进行全过程的质量控制和检验。
这意味着不仅要对材料进行抽样和测试，还需对每个施工环节进行监督与检查。
例如，在墙板拼装时应注意焊接连接点的牢固度与饱满度，保证其达到规定的强度和美观效果。
装配式建筑施工的施工标准与工艺规范
装配式建筑施工的施工标准与工艺规范装配式建筑是一种新型的建筑方式，通过在工厂内预制构件、部件，然后在现场进行组装安装。
相比传统的施工方式，装配式建筑具有时间短、质量好、施工精度高等优势。
为了确保装配式建筑的施工质量和安全性，我们需要遵守相关的施工标准和工艺规范。
一、基础施工标准与工艺规范1. 地基处理：在选择地基时要考虑地基承载能力、地下水位等因素，并根据设计要求进行处理。
基坑开挖要符合相关规范，保证坑底平整度和垂直度。
2. 基础浇筑：采用适宜的混凝土材料，按照设计要求进行浇筑。
注意控制混凝土的水灰比和拌合时间，以保障混凝土强度和耐久性。
3. 基础检测：完成基础浇筑后，进行必要的检测，如地基承载力试验、混凝土抗压强度试验等，确保基础质量合格。
二、结构施工标准与工艺规范1. 钢结构制作：根据设计图纸和相关规范要求，进行钢结构的预制和加工，确保尺寸精确度和焊缝质量。
在安装过程中，要注意避免构件弯曲、变形等情况。
2. 建筑外墙：选择合适的装配式外墙材料，按照规范要求安装，并进行防水、隔音等必要处理。
墙体连接处要采用可靠的连接方式，确保整体稳定性和密封性。
3. 屋面施工：根据设计要求进行屋面的防水处理，使用优质材料进行屋面铺设，并做好接缝处的处理。
同时，在屋面施工过程中，注意安全防护，避免人员跌落。
三、管道与设备安装标准与工艺规范1. 给水排水系统：按照相关规范进行给水管道和排水管道的铺设，确保管道连接牢固、无渗漏。
在施工过程中还需要考虑防水措施和检查井设置等问题。
2. 电气系统：根据设计图纸布置电气设备和线路，并按照相关标准进行安装和接线。
注意保持线路的整洁有序，防止电气故障和火灾事故的发生。
3. 暖通空调系统：安装暖通空调设备时，要按照设计要求确定设备位置和管道布置。
同时，注意保护设备不受损坏，确保系统的运行效果。
四、室内装饰与细节施工标准与工艺规范1. 地板铺设：选择合适的地板材料，遵循正确的施工工艺进行铺贴，并做好地板连接处的密封处理。
整机装配工艺设计规范流程
整机装配工艺设计规范流程1.项目准备阶段：在整机装配工艺设计之前，需要进行项目准备，包括项目目标、工艺设计的要求和约束等的明确。
2.整机设计与工装设计：在整机装配工艺设计之前，需要完成整机的设计和工装设计。
整机设计包括整机的构造、尺寸、功能等方面的设计。
工装设计是为了提高装配的效率，减轻工人的劳动强度，在装配过程中提供必要的辅助设备和工艺。
3.工艺流程设计：根据整机的设计和工装设计，制定整机装配工艺的流程。
工艺流程要从整体上考虑装配的合理性、工艺的合理性和质量的保证，合理安排各个工序的先后顺序。
4.工序分解：将整机装配过程分解成一系列可以操作的工序。
每个工序包括一系列的操作步骤和所需工装设备。
在工序分解的过程中，需要考虑人机工程学原则，合理安排工人的工作动作，减少工作的复杂性和繁琐性。
5.工具设备准备：根据工艺流程和工序分解的结果，准备所需的工具设备。
确保工具设备的完好性和质量，并根据需要进行校准和维护。
6.操作规程编写：针对每个工序，编写详细的操作规程。
操作规程应包括所需的工装设备、操作步骤、注意事项和质量控制要求等。
7.工艺验证：进行工艺验证，验证工艺流程和操作规程的正确性和可行性。
可以通过模拟装配、实物装配和试运行等方式进行验证。
8.工艺优化：根据工艺验证结果，对工艺流程和操作规程进行优化。
优化的目标包括提高装配的效率、降低成本、增加质量和提高工人的工作环境等。
9.安全规范：制定安全规范，确保整机装配过程中的工作安全。
安全规范应包括工作环境、工艺设备和操作过程等方面的安全要求。
10.文件管理：建立装配工艺的文件管理系统，确保工艺设计文档和操作规程的及时更新和维护。
文件管理还包括文件的归档和备份，以及对历史文件的追溯和查阅。
整机装配工艺设计规范流程是一个复杂而重要的过程，需要对整机设计和工装设计进行充分的考虑和研究，并进行工艺流程的设计、工序分解、操作规程编写等一系列工作。
通过严格按照规范流程进行装配，可以提高装配效率、确保质量和保证工人的安全。
装配式建筑施工的标准化设计与工艺流程
装配式建筑施工的标准化设计与工艺流程随着社会经济的发展，人们对建筑质量和效率要求越来越高。
传统的施工方式往往需要大量的时间和人力，效率低下且质量难以保证。
而装配式建筑作为一种新型的施工方式，通过在工厂预制构件，然后现场进行组装安装，能够大幅度提高施工效率和质量。
但是，在实际运用中，仍然存在一些问题和挑战。
一、标准化设计的重要性1. 提高构件生产效率：通过对装配式建筑进行标准化设计，可以使得生产过程更加规范化和流程化。
标准化设计能够固定构件尺寸、形状和连接方式，使得生产线上能够高效地进行操作和生产，提高生产效率。
2. 降低成本：标准化设计可以进一步推动整个供应链的优化。
相同尺寸、形状和连接方式的构件可以实现批量采购和生产，从而降低材料采购成本，并且减少生产过程中出现的错误。
3. 提高施工安全性：通过将精密工艺、高质量构件的生产转移到工厂环境下，可以减少现场施工过程中使用大型机械和高空作业等危险操作的需求，提高施工安全性。
二、标准化设计的内容1. 构件尺寸和形状：根据建筑需求和模块化原则，确定构件的标准尺寸和形状。
例如，墙板的标准尺寸可以设计为统一长度和宽度，以便在生产线上进行高效加工。
2. 构件连接方式：确定不同构件之间的连接方式，如螺栓连接、焊接连接、插销连接等。
通过统一的连接方式可以实现模块之间的互换和组装时的快速连接。
3. 工艺要求：制定装配式建筑施工过程中各个环节的技术要求和规范。
包括构件生产过程中所需材料及加工方法、运输和存放要求、现场组装时所需工具设备及操作规程等。
三、标准化设计对施工流程的影响1. 提前计划：标准化设计可帮助项目团队提前计划整个施工流程。
通过事先确定所需构件类型和数量，并与供应商进行沟通协调，能够更好地控制施工进度，避免因构件供应延迟而导致的工期延误。
2. 简化施工过程：标准化设计使得施工现场只需进行简单的拼装和安装操作，降低了技术要求和专业知识的门槛，缩短了施工周期。
装配式建筑施工中的施工工艺规范与施工标准
装配式建筑施工中的施工工艺规范与施工标准装配式建筑是一种快速、可重复、高质量的建造方法，其在现代化建筑领域得到了广泛应用。
为确保装配式建筑施工的安全、高效和优质，有必要制定相应的施工工艺规范和施工标准。
本文将详细介绍装配式建筑施工中的相关规范与标准。
一、施工工艺规范1. 材料选择与检验在装配式建筑施工中，材料的选择对整体质量和性能至关重要。
因此，需根据具体项目需求及相关国家标准进行严格检验。
首先，应从正规渠道采购符合质量要求的材料，并合理储存以防止受潮或损坏。
其次，在确定使用材料前，应对其进行力学性能测试、抗震性能测试等多项检验，确保其符合国家及项目方要求。
2. 基础处理良好的基础处理是保证装配式建筑稳固安全的关键步骤。
在开始施工前，需要检查土壤承载力以确定适宜的基础类型。
根据地质勘探结果，采取相应的草坪、钢筋混凝土或灰土基础处理措施。
同时，在施工过程中，要保证基础平整、无空鼓松动现象，并及时处理渗漏问题以确保建筑稳定。
3. 结构组装装配式建筑的核心步骤是结构组装。
在进行组装前，需要进行周密的计划和布置工作。
首先，按照设计图纸确定吊装方案与顺序，并合理安排塔吊、起重机等设备。
其次，在组装过程中，需严格按照工艺流程进行操作，保持结构元件之间的连接牢固、紧密。
同时，要对关键节点进行质量检验，并做好记录以备查档。
4. 防水与防火处理为了提高装配式建筑的使用寿命和安全性能，施工过程中必须注意防水与防火处理。
首先，在墙体外侧进行外墙保温层和防水层的设置。
其次，在室内部分需要加强潮湿环境的防水措施，并加强隔音效果以提供更好的住房舒适度。
另外，装配式建筑施工过程中的大面积开裂和隐蔽处的火灾危险性也需要引起注意，要进行合理处理并进行消防安全检查。
二、施工标准1. 施工质量标准按照国家规定以及设计图纸要求，制定相应的施工质量标准和验收规范。
在装配式建筑施工中，关注的主要问题包括结构强度、保温性能、防水隔音效果等。
装配图规范设计标准要求
装配图规范设计标准要求装配图是指将产品的零部件、工装夹具、设备等按照一定的排列顺序和关系进行图示表示的工程图，是工业设计、机械制造、设备安装等领域必不可少的重要工具。
为了保证装配图的准确性和一致性，提高工作效率和产品质量，通常会制定装配图规范设计标准来统一装配图的制作和使用。
一、格式规范装配图的格式规范包括图面尺寸、边框和标题栏设计等要求，以确保装配图的整体美观和易读性。
例如，装配图纸的图面尺寸应符合国家标准，边框和标题栏应清晰明确，包含重要的信息如图号、名称、编制人、日期等。
二、符号和图例装配图中使用的符号和图例应符合相关的国家标准，包括零部件图形符号、尺寸标注符号、链接关系符号等，以便工程师和技术人员能够准确理解图纸所表示的信息。
符号和图例的选择应简洁明了，具有通用性，方便在不同场合使用。
三、图件标识装配图中的每个零部件和工装夹具等都需要进行标识，以便进行识别和辨认。
常用的标识方式包括图件编号、名称、数量、材料等，标识应清晰可辨，与图纸中的零部件一一对应。
四、尺寸和公差装配图中的尺寸标注应符合设计要求，并采用适当的公差标注，确保装配图的准确性和一致性。
尺寸和公差的标注应简洁明了，规范中应指明公差的计算方法和表达方式，如线性公差、角度公差、平面公差等。
五、装配关系和顺序装配图需要清晰表示各个零部件之间的关系和顺序，以确保装配过程中的正确性和流畅性。
装配关系可以使用直线连接、箭头表示等方式表示，装配顺序可以使用数字或字母进行标注，同时配合相关的文字说明。
六、工艺要求装配图还需要包含一些工艺要求，如装配工艺、拆卸工艺、定位工艺等，以指导操作人员进行装配和维修。
工艺要求可以通过文字说明、标注和图示等方式进行表示，要求清晰明确，易于理解和操作。
七、图纸审查和修订装配图的设计标准还应包含图纸的审查和修订要求，以保证装配图的准确性和一致性。
图纸审查应根据标准流程进行，审核人员需要具备相关的技术知识和经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.装配概念
按照规定的技术要求，将零件组合成组 件，并进一步结合成部件以至整台机器的过 程，分别称为装配。
装配工艺
其基本任务就是研究在一定的生产条件 下，以高生产率和低成本装配出高质量的产 品。
2.装配工作的基本内容
清洗
去除粘附在零件上的灰尘、切屑和油污。清 洗后的零件通常还具有一定的中间防锈能力。
（2）确定各组成环的公差，组成环的平均极限公差为：
Tav l nT0A 106. 2150.05mm
根据实际情况确定：T(A1)= T(A3) 0.06mm， T(A2)= T(A5) ＝0.045mm，A4为标准件，即T(A4)＝0.04mm。
以A3作为协调环，其它各组成环按入体原则标注上、 下偏差，即：
实质 方法
其实质是零件按经济精度制造，公差适当放大， 零件加工容易，但会使少数产品装配精度达不 到要求，但这是小概率事情，总体经济可行。
各有关零件公差平方之和应小于或等于装配公 差的平方。
n1
TA0 T2Ai
i1
特点 应用
Tav
n1 n1 T(A0)
特点：扩大了组成环的制造公差，零件制造成 本低，装配过程简单，生产效率高。
2.装配精度与零件精度间的关系
1. 机器和部件是由许多零件装配而成的，所以，零件 的精度特别是关键零件的精度影响相应的装配精度。
2. 当装配精度要求较高时，采用适当的工艺措施（零 件按经济精度加工）保证装配精度。
三、装配尺寸链的建立
1.装配尺寸链的查找方法
首先根据装配精度要求确定封闭环。再取封闭环两端的任一 零件为起点，沿装配精度要求的位置方向，以装配基准面为查找 线索，分别找出影响装配精度要求的零件（组成环），直至找到 同一基准零件或同一基准表面为止。（举例）
确定各组成环的上、下偏差。除协调环A3以外，其它组成环 均按入体原则标注，即：
A1 4300.15,
A2 500.10,
A4 300.04,
A5
50 0.10
计算协调环A3的上、下偏差：
根据公式
m n1
A0Ai Ai
计算协调环的中间偏差Δ3
A1 4300.06,
A2 500.045, A4 300.04,
A5
50 0.045
计算协调环A3的上、下偏差：
EI（A3）＝－0.16mm ES（A3）＝－0.10mm
∴ A3 3000..1106mm
2. 不完全互换法
定义
指机器或部件的所有合格零件，在装配时无须 选择、修配或改变其大小或位置，装入后即能 使绝大多数装配对象达到装配精度的装配方法。
例11－1（图11－2）所示为车床主轴部件的局部装配图，要 求装配后保证轴向间隙A0＝0.1～0.35mm。已知各组成环的 基本尺寸为：A1=43mm，A2=5mm，A3=30mm， A4 300.04mm A5=5mm，A4为标准件的尺寸，试按极值法求出各组成环的 公差及上、下偏差。
解： （1）建立装配尺寸链，其中， 增环：A1 减环：A2，A3，A4，A5
2.查找装配尺寸链应注意的问题 1. 装配尺寸链应进行必要的简化（举例） 2. 应遵循最短路线原则； 3. 装配尺寸链的方向性。
图 装配尺寸链举例
图例 卧式车床床头和尾座两顶尖的等高度要求
图例 车床主轴与尾座中心线等高装配尺寸链
四、保证装配精度的装配方法
常用装配方法
➢互换法 ➢选配法 ➢修配法 ➢调整 3 4 5
0.025＝0.075－（－0.05+Δ3－0.02－0.05） Δ3＝－0.03mm
防止运转平稳性要求较高的机器在使用中出 现振动。
根据有关技术标准和规定，对其进行比较全 面的检验和试验。
二、装配精度与零件精度
1.装配精度内容
装配精度不仅影响机器或部件的工作性能，而且 影响它们的使用寿命。装配精度主要包括：
❖各部件的相互位置精度； ❖各运动部件间的相对运动精度； ❖配合表面间的配合精度和接触质量。
➢完全互换法 ➢部分互换法
（一）互换装配法
在装配过程中，零件互换后仍能达到装配 精度要求的装配方法。
实质
其实质是用控制零件加工误差来 保证装配精度。
根据零件的互换程度不同，互换法又可分为完全互 换法和不完全互换法
1. 完全互换法
定义 方法
合格的零件在进入装配时，不经任何选择、 调整和修配就可以使装配对象全部达到装配精 度的装配方法，称之为完全互换法。
其方法是各有关零件公差之和应小于或 等于装配公差。
n1
TA0TAi
i1
特点
特点：装配工作简单，生产率高，有利于组成 流水生产、协作生产，同时也有利于维修和配 件制造，生产成本低。
但当装配精度要求较高，组成环较多时， 零件难以按经济精度制造。
应用
用于少环尺寸链或精度不高的多环尺寸链中。 适用于任何生产类型。
联接
可拆卸联接——螺纹联接、键联接和销钉联 接等，其中以螺纹联接的应用最为广泛。 不可拆卸连接——焊接、铆接及过盈连接等。
机器制造装配过程
制造
下达制造
市场
项目
装配车间
设计工程 成本核算
用户
采购订单
产品设计 BOM
工艺路线 计划
客户服务
校正、调整 与配作
平衡
验收试验
校正是指产品中相关零部件相互位置的找正、 找平及相应的调整工作。 配作通常指配钻、 配铰、配刮和配磨等。
以Tav作参考，根据实际情况确定T(A1)= 0.15mm， T(A2)= T(A5) ＝0.10mm，A4为标准件，即T(A4)＝0.04mm。选A3为协 调环，其公差T（A3）可从下式算出。
n2
T3A T0A 2 TiA 2
i1
0.2520.1520.1020.1020.042 mm 0.13mm
但会有少数产品达不到规定的装配精度要 求，要采取另外的返修措施。
用于大批大量生产中装配精度要求高、组成 环较多的尺寸链中。
例11－2 已知条件与例11－1相同，试用不完全互换法 确定各组成环的公差及其上、下偏差。
解：装配尺寸链与前相同
组成环的平均公差Tav为
Tav
T0A 0.250.11m2m N1 61
